【C4D XPRESSO 系列】3-4、卡车绑定XPRESSO沿曲线行走案例+模型简化显示

一、   制作思路描述：

本节制作卡车沿着任意曲线运动，卡车运动和小汽车有什么区别呢，看完就知道了。另外为了大场景快速模拟，新增一键简化显示模型。

二、   使用软件：

 C4D：

使用主要功能：对齐曲线、目标、XPRESSO标签。

三、   最终效果：

四、   制作步骤：

1、导入卡车模型，并进行分组归类整理：

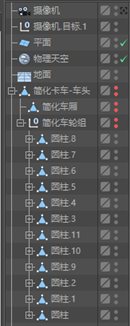

2、新建简化车体、XPRESSO、目标相机、地面等，新建物理天空等，搭建好场景：

3、为所有简化车轮添加连接器及驱动器，为地面添加模拟→碰撞体标签，为简化车头、车体、车轮分别添加模拟→刚体标签：

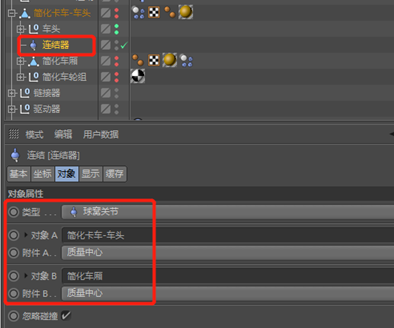

4、 为简化车头和车厢之间添加连接器，类型选择--球窝关节：

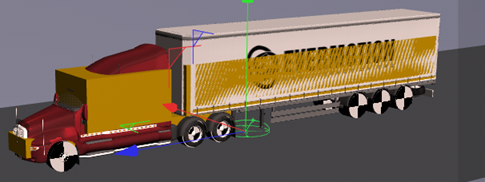

5、使用PSR转移，将简化模型对齐到实体模型：

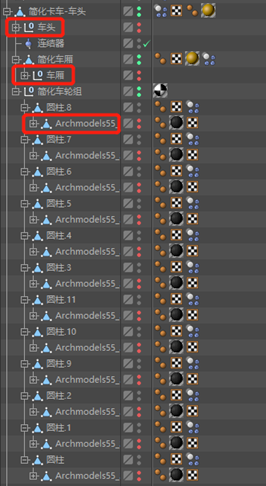

6、将实体车头、车厢及车轮模型分别放置在简化模型下：

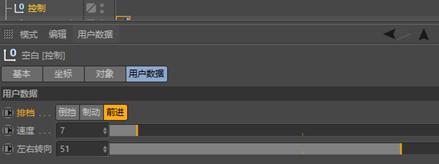

7、 新建空对象，作为运动控制组，添加用户数据，并添加XPRESSO标签：

注：参数设置详见：【C4D XPRESSO 系列】3-2、汽车绑定案例之用户数据+XPRESSO控制

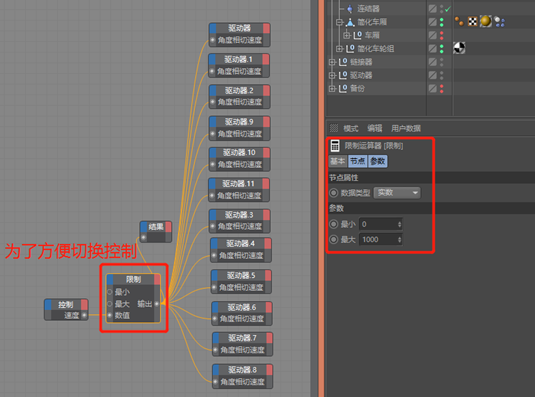

8、配置运动XPRESSO，用以控制简化车体驱动：

其中，添加限制节点，只是为了便于后期切换控制方式，驱动器太多，后期切换控制方式需要连线太多。

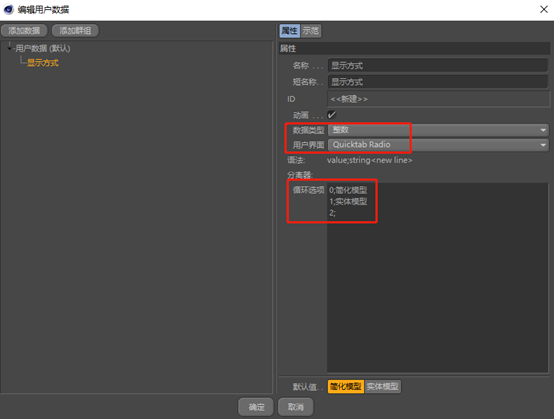

9、新建空对象，作为显示控制组，添加用户数据，并添加XPRESSO标签，修改数据类型为整数，用户界面为QR，循环选项添加如下内容：

显示方式用户数据设置如下：

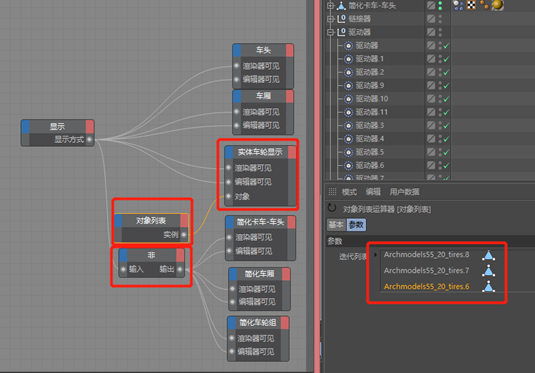

10、配置显示XPRESSO如下：

注：

a). 渲染器可见/编辑器可见端口对应输入关系：0-可见，1-不可见；

b). 显示节点输出0和1，0为实体模型，1为简化模型；

c). 显示节点输出1时，上面实体模型不可见，下面非节点将1转换为0，下面简化模型显示；

d). 显示节点输出0时，上面实体模型可见，下面非节点将0转换为1，下面简化模型不显示；

e). 此处实体车轮显示个对象列表的作用：因为实体车轮都在各个简化车轮的子集下，一一拖过来控制显示太麻烦，因此新建空对象，使用对象列表与其关联，通过控制空对象的显示来控制实体车轮的显示。

11、切换显示控制器下的标签，可以达到显示切换的效果：

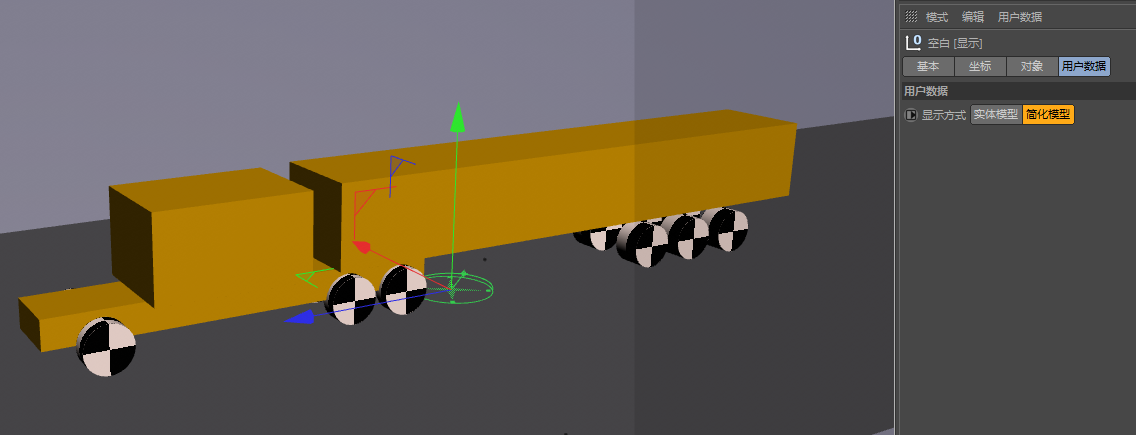

简化模型

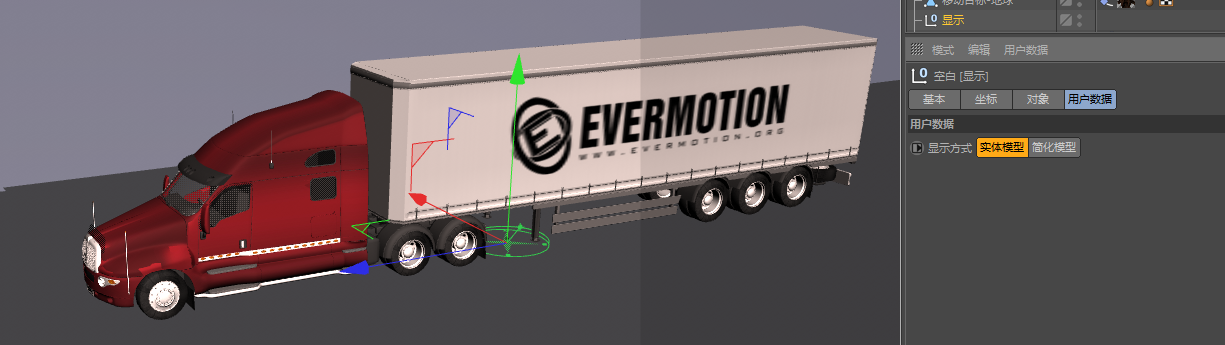

实体模型：

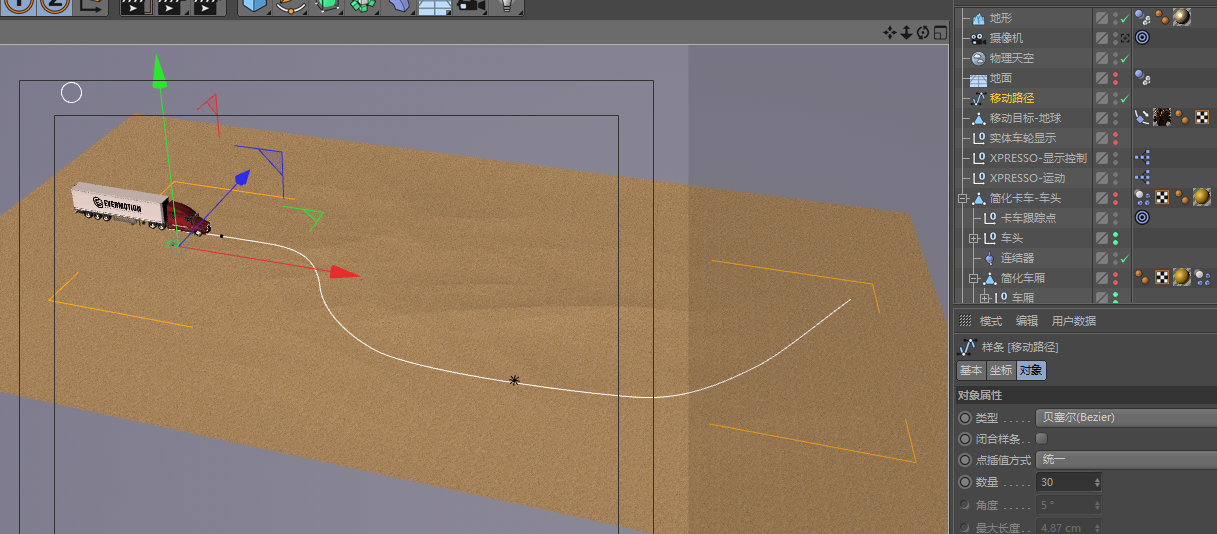

12、复制上节中的移动路径及跟踪小球，并适当调节移动路径的形状，使之符合卡车运行的规律：

注：因为卡车车体很长，轮胎较多，因此拐弯半径比较大，调节曲线时要注意。

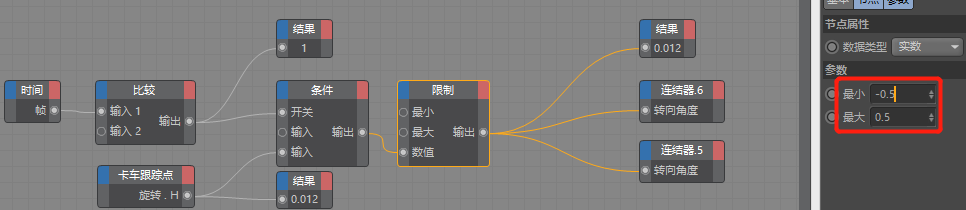

13、转向控制XPRESSO如下图所示：

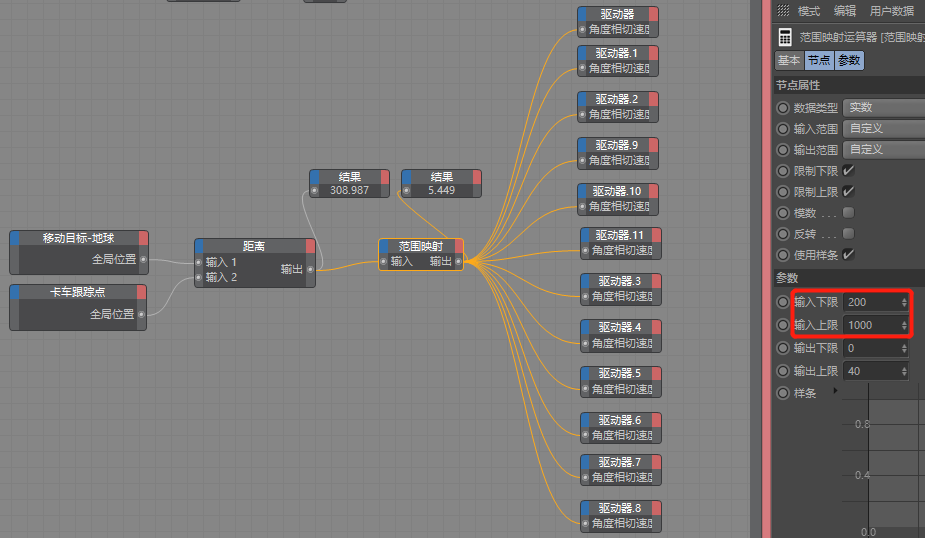

14、驱动控制XPRESSO如下图所示：

15、沿曲线运动及切换显示效果如下所示：

16、卡车和小汽车沿曲线运动的区别是：

卡车在车头与车厢连接处使用球窝关节连接器，而且卡车很长，拐弯半径大，设置曲线时不一样。

至此，本节案例结束，XPRESSO暂时研究到这，欢迎大家一起交流。
