【C4D XPRESSO 系列】3-2、汽车绑定案例之用户数据+XPRESSO控制

一、   制作思路描述：

继续上节教程，新增用户数据，使用C4D XPRESSO节点，控制上节动力学绑定汽车的速度、转向、排档。

二、   使用软件：

 C4D：

使用主要功能：用户数据、XPRESSO。

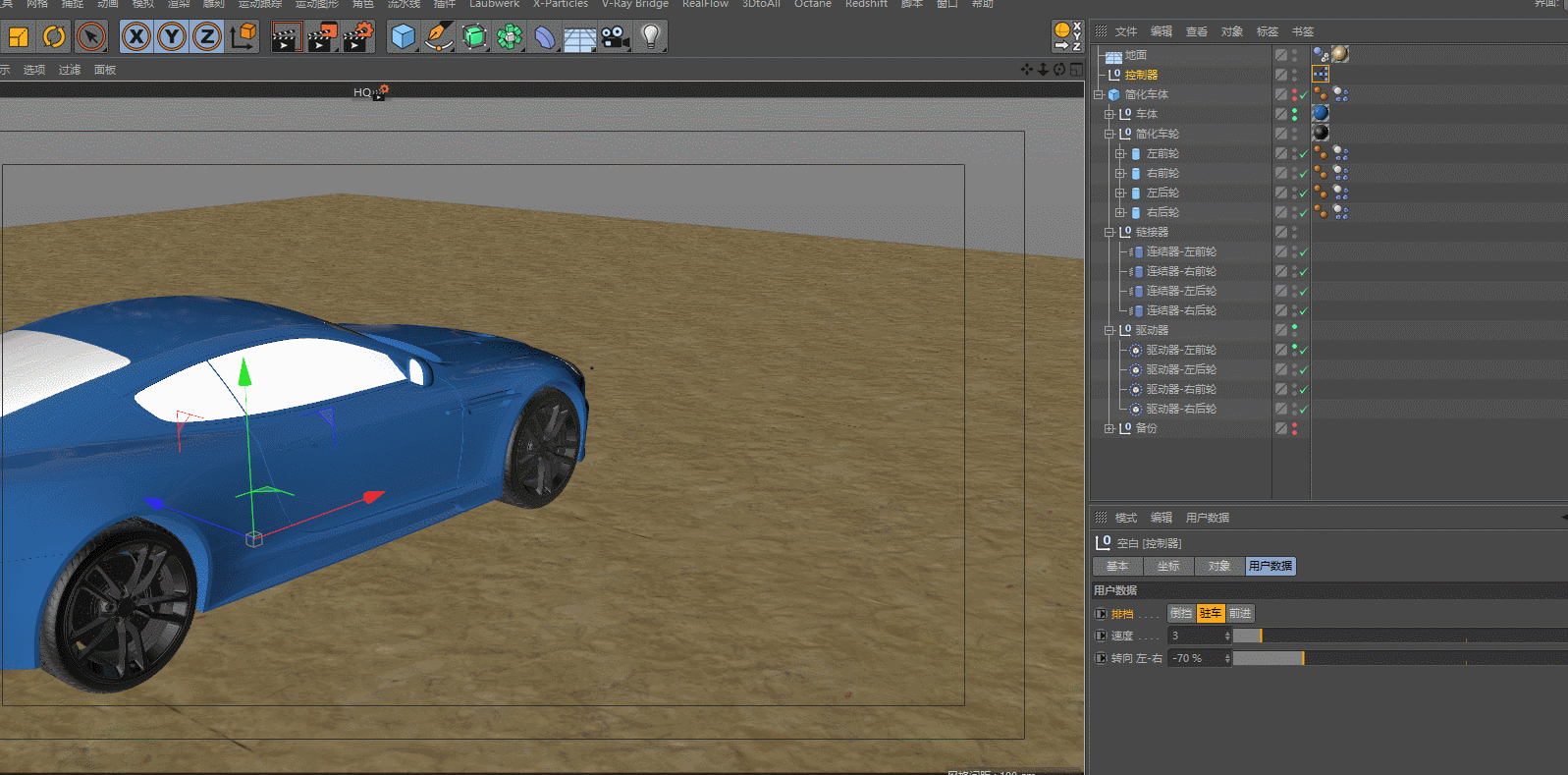

三、   最终效果：

四、   制作步骤：

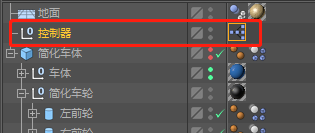

1.    继续上节的案例，新建空对象，改名为控制器，点击右键新建XPRESSO：

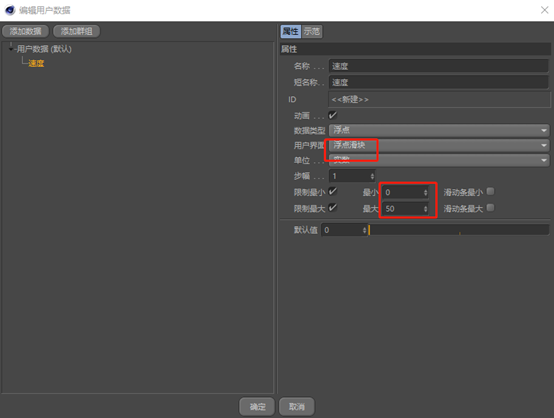

2.    新增用户数据，首先制作速度控制，参数设置如下：

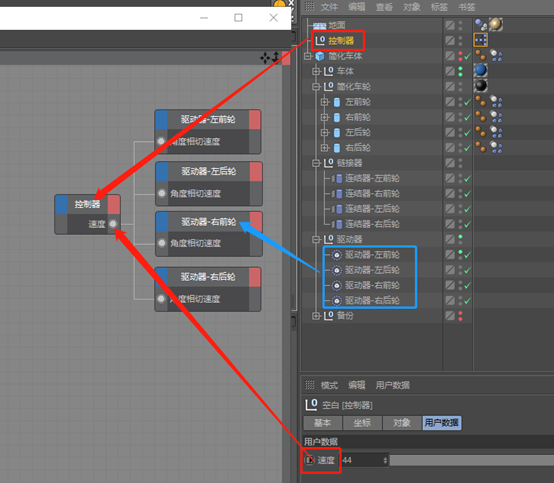

3.    将控制器拖入XPRESSO，速度拖入其输出节点，四个驱动器拖入XPRESSO，并将其角度相切速度拖入对应的输入节点，将速度与之分别相连：

测试发现，新增加的用户数据-速度可以实时调整汽车的运行速度。

4.    汽车转向一般是通过前面两个轮子来控制，左转，两个轮子同时向左转，右转，两个轮子同时向右转。

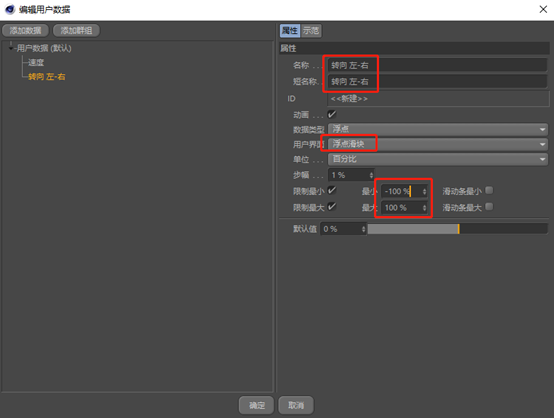

新建转向控制节点，参数设置如下：

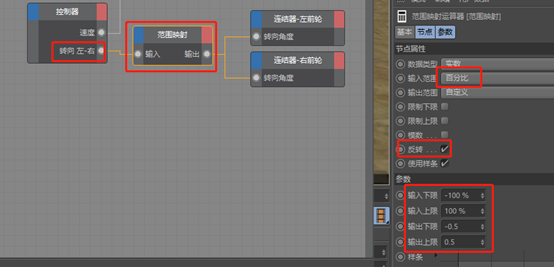

将转向 左-右拖入控制器输出节点，新建范围映射，与左右前轮连接器-转向角度相连，控制汽车的转向：

测试发现，用户数据-转向 左-右可实时控制汽车转向，但是第0帧时，转向值如果不等于0，汽车前轮会左右摆动。

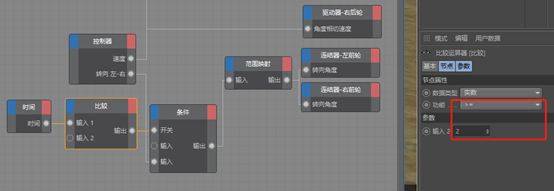

5.    解决以上问题，只需使用时间节点、比较节点、条件节点，控制其运动几帧后开始转向，设置如下：

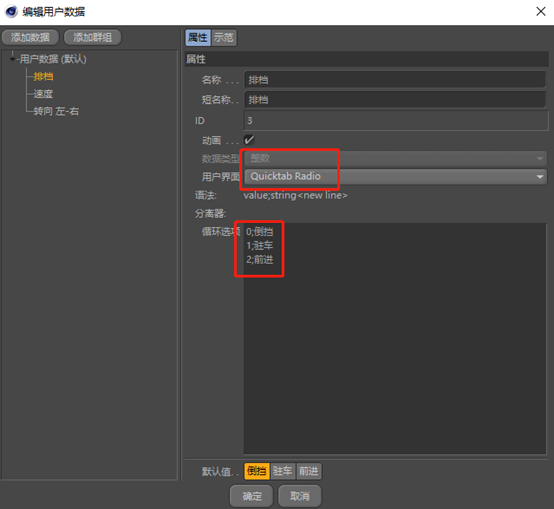

6.    新建排档用户数据，参数设置如下：

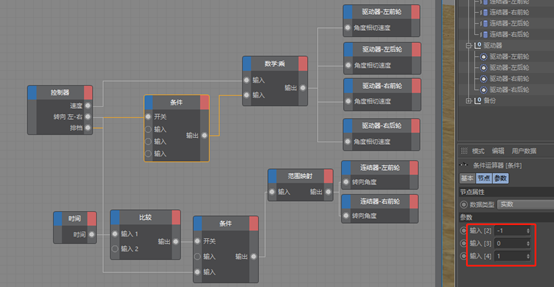

7.    使用条件节点，与速度相乘，再输出给角度相切速度，即可控制车辆的倒挡、驻车、前进：

8.  最终输入结果如下：

本节到此结束，下节继续XPRESSO控制汽车沿曲线行走，欢迎交流。
