文物古建筑物防雷方案及施工部署与直击雷防护应用解析

文物古建筑作为承载历史文化的重要载体，其保护工作具有重要的历史、文化与社会价值。在自然灾害中，雷击是对古建筑破坏性极强的一类，尤其是木结构、砖木结构的古建极易因雷击引发火灾或结构损坏。因此，科学设计和实施针对性的防雷方案，是文物保护的重要组成部分。

将结合国家标准与工程经验，系统阐述古建筑防雷的设计思路、施工部署及直击雷防护的具体实施方案。

与现代建筑相比，古建筑具有以下显著特点：

结构特殊：多为木结构或砖木混合结构，不耐高温，极易燃烧；

不宜改造：多数古建为不可移动文物，严禁破坏性施工；

布局复杂：建筑布局多为非规则分布，连片木结构群多；

接地困难：原始建筑无接地预留，周围环境限制接地施工；

文保规范要求高：必须符合《文物建筑保护技术规范》（GB/T 51309-2018）等相关标准。

因此，古建筑防雷系统设计不仅要满足防雷电标准，还需兼顾历史文物的完整性、美观性和可逆性。

古建筑防雷需遵循 “分区防护、直击防护、感应防护、接地联通” 的整体思路，主要分为以下几部分：

1. 直击雷防护（第一类防雷）

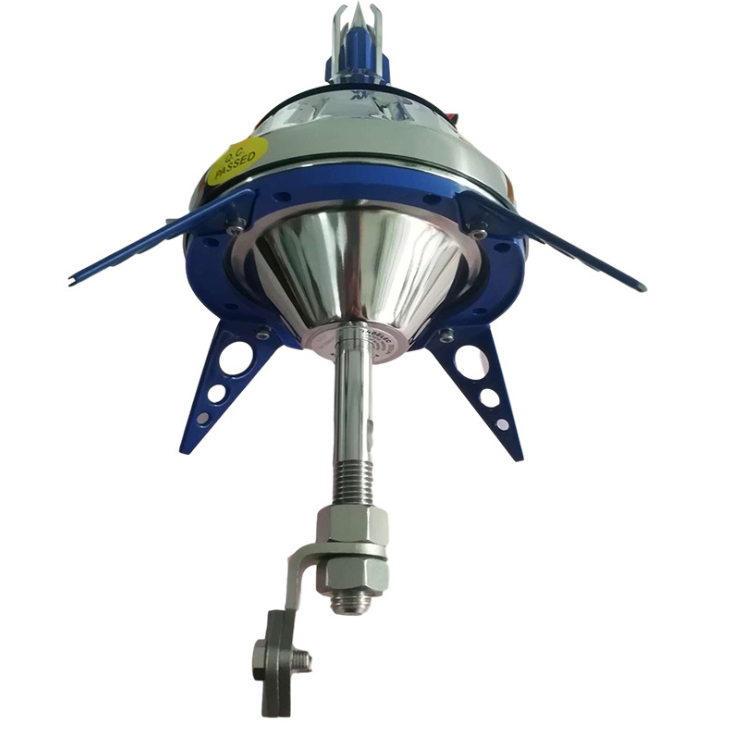

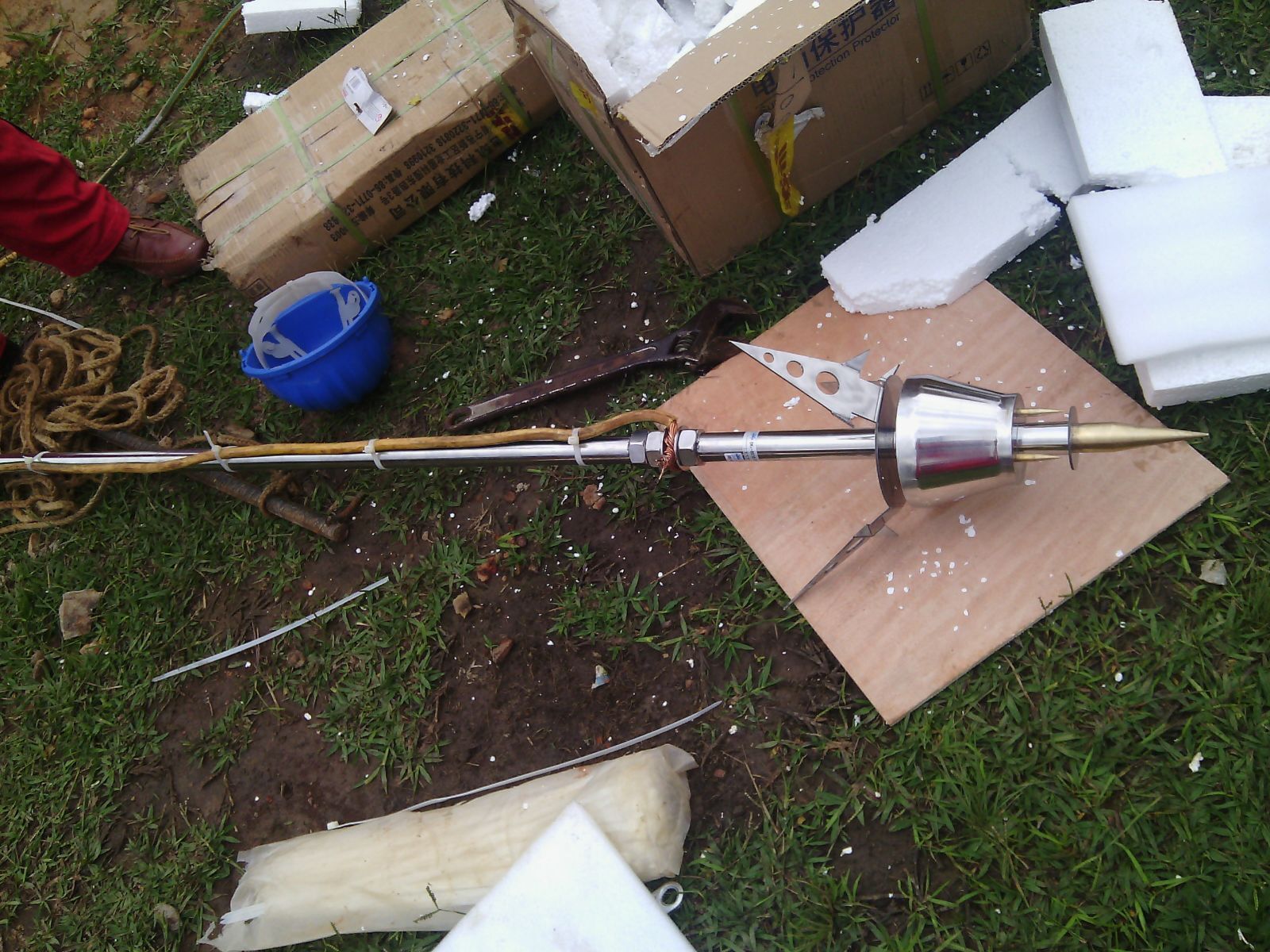

（1）防雷针（避雷针/避雷带）设计

在不影响建筑风貌的前提下，设置外部防雷接闪器。

铜质避雷针或不锈钢避雷带通过绝缘支架隐蔽安装于屋脊、塔尖、飞檐等突出部位。

高度大于15m的木结构古塔必须设置主针和副针联合保护。

（2）导引系统

使用**紫铜编织线（≥35mm²）或圆铜线（≥φ10mm）**作为引下线，沿建筑物立面非装饰面隐蔽敷设；

要求引下线 对称分布，每间隔不超过20m设一根引下线；

设置防盗铠装或石槽遮挡，避免人为破坏。

（3）接地系统

古建筑周边设置环形接地体，采用 水平铺设+垂直接地极结合方式；

电阻率高地区（如岩石地基）可采用人工接地模块、电解离子接地极；

接地电阻≤10Ω，必要时采用防雷专用降阻剂。

2. 感应雷与雷电波侵入防护（第二类防雷）

古建筑内部常设照明、监控、火灾报警、文物保护传感器等弱电系统，这些系统极易受到雷电感应干扰或电磁脉冲破坏。

（1）电源防护

在配电箱总进线安装 I级浪涌保护器（SPD），如：Iimp≥25kA，Up≤2.5kV；

各分支回路安装 II级SPD（Uc≥385V，In≥20kA）；

若有太阳能照明，光伏输入端需配置DC防雷器（Uc≥1000V DC）；

（2）信号防护

对传感器、安防摄像头、控制系统等弱电线路引入点安装 信号SPD，如RJ45、485、视频BNC接口专用保护器；

使用光电隔离器与防雷模块结合。

（3）等电位连接

所有SPD的PE端必须可靠接地；

建立建筑物内主等电位系统，金属管道、金属门窗、灯具等均需连接至等电位排。

1. 勘察设计阶段

对古建筑结构、位置、电源系统、弱电系统、地质情况进行全面勘察；

确定合理引下路线与接地系统布局；

图纸需经文物局审核备案。

2. 材料选型要求

所有防雷器材需具备 权威检测报告，如CMA/CCC；

外露金属采用耐腐蚀材料（如紫铜、不锈钢）；

避雷带须采用扁铜带≥4×40mm或圆铜线≥φ10mm；

接地体采用热镀锌角钢（50×50×5mm）或接地模块。

3. 施工安装要点

无破坏施工：引下线尽量沿建筑缝隙、阴角敷设，不能穿梁打孔；

隐蔽化处理：在飞檐、瓦垄中设置接闪器并用相同颜色处理；

接地施工：

水平敷设接地带≥0.6m深，距建筑≥1m；

垂直接地极长≥2.5m，数量不少于2根；

焊接工艺：焊缝长度≥60mm，满焊处理，设防腐涂层；

4. 检测验收

依据《建筑物防雷工程施工与质量验收规范》（GB 50601-2010）进行防雷接地系统电阻测试、连接电阻测试、SPD动作测试等，并形成完整验收资料档案。

案例一：山西永乐宫道教建筑群

建筑类型：砖木结构古庙群；

解决方案：

在主殿、角楼顶部隐蔽敷设紫铜避雷带；

设置等电位联通与分区SPD；

地面周围铺设接地模块+环形接地带；

效果：雷雨季无雷击事故，系统稳定运行。

案例二：杭州灵隐寺古建筑群防雷改造

针对木结构密集、地势复杂，采用：

高空智能雷电预警系统；

智能SPD在线监测；

金属屋檐局部布线引下至隐藏接地井；

达成了文化保护与现代科技融合的典范。

现代文物古建筑防雷，正朝着智能监测、数据化预警、可视化运维方向发展：

设置智能雷电流记录器，实时监测雷击次数与能量；

安装SPD在线监测模块，检测是否劣化失效；

接入安防平台，实现远程报警与雷击事件分析。

定期每年检测一次接地电阻及SPD性能，建立完整运行日志，保障防雷系统持续有效。

古建筑作为文化瑰宝，其防雷设计与施工需兼顾传统文化保护与现代安全需求。在科学、规范的技术支撑下，通过合理布设接闪、引下、接地与浪涌保护系统，可以大幅度降低雷电对古建文物的破坏风险，实现“看不见”的有效防护。未来，随着智能防雷技术的发展，古建筑的防雷保护将更加智慧、高效，为文物安全增添坚实屏障。
