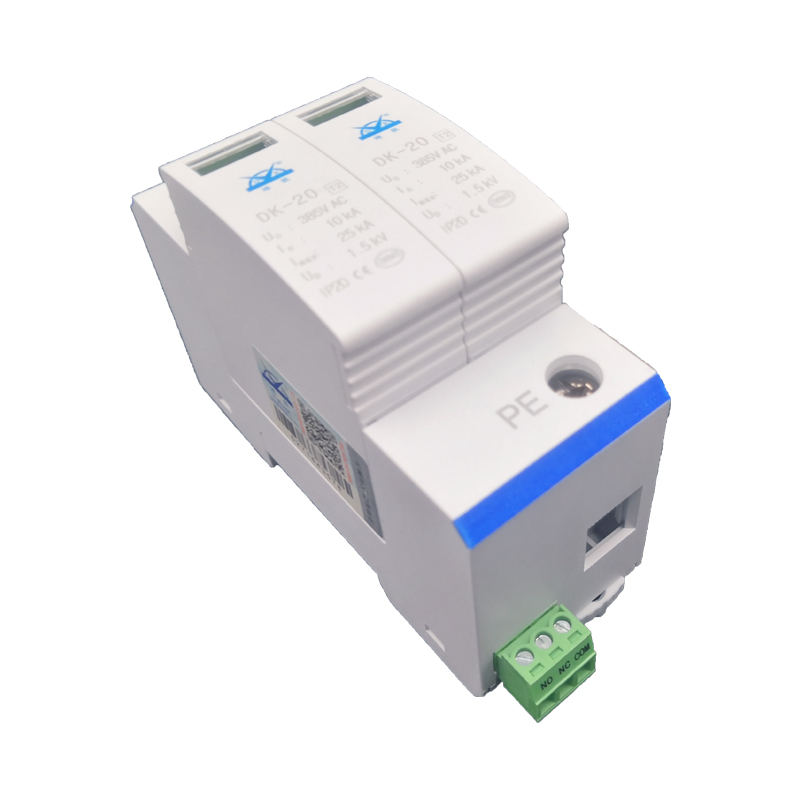

二级浪涌保护器的安装位置及接线方法

的安装位置一般位于总进线断路器的下端，也即在断路器的负载侧。这是因为二级浪涌保护器主要用于对中等强度的浪涌进行保护，而断路器的上端（电源侧）通常连接一级浪涌保护器以应对更高的浪涌冲击。

安装原因分析：

保护设备与负载：浪涌保护器需尽可能靠近需要保护的设备，以减少因线路阻抗引起的残压增加。

便于维护与检测：将浪涌保护器安装在断路器下端，可以通过断路器快速隔离浪涌保护器，方便后续的检测与更换。

电气安全性：浪涌保护器的安装位置需要确保在断路器的保护范围内，以避免因浪涌保护器短路导致整个系统失效。

低压配电系统中浪涌保护器按照等级主要分为一级、二级和三级，每一级别的接线方式和安装位置均有所不同。

一级浪涌保护器主要用于配电系统的总配电柜中，能够承受直接雷击或强雷电流引起的浪涌冲击。其特点是较高的通流能力（如Iimp ≥ 25kA）。

接线方法：

安装位置：总配电柜的电源侧，与电源线路并联。

接线要求：

相线（L）连接：每一相分别接入浪涌保护器的相线端子。

中性线（N）连接：单独接入浪涌保护器的N端子。

接地线（PE）连接：浪涌保护器接地端子与接地母排直接相连，接地电阻应≤ 10Ω。

安装注意事项：

采用短接线，避免回路过长影响残压。

在浪涌保护器与线路之间安装后备保护装置，如熔断器或小型断路器，以避免SPD损坏后引发短路故障。

二级浪涌保护器主要用于分配电箱中，用于吸收一级浪涌保护器未完全抑制的残余能量，进一步降低浪涌电压对设备的影响。

接线方法：

安装位置：分配电箱内，断路器的负载侧。

接线要求：

相线与中性线连接：与一级保护器类似，分别接入相线（L）、中性线（N）。

接地线（PE）连接：与分配电箱的接地母排连接。

安装注意事项：

二级保护器的安装需满足与一级保护器的配合参数要求（如残压值需低于被保护设备耐压值）。

确保与被保护设备的接线距离小于10米，若超出需加装三级保护器。

三级浪涌保护器主要用于精密设备的末端保护，进一步降低浪涌电压到设备允许的范围内（如≤ 1.5kV）。

接线方法：

安装位置：设备前端的插座、终端配电箱等。

接线要求：

相线与中性线连接：并联接入线路中。

接地线连接：直接与接地端子连接。

安装注意事项：

需根据设备的耐压等级选择合适的残压参数。

确保接地线的可靠连接，避免接地不良影响保护效果。

浪涌保护器的选型需结合配电系统的特性、雷电暴露等级、设备耐压等级等因素进行全面分析。以下是低压配电系统选型的主要步骤：

1.确定保护级别

一级保护：适用于总配电系统，用于抵御直接雷击浪涌。

二级保护：适用于分配电系统，用于抑制剩余浪涌电压。

三级保护：适用于终端设备的精细保护。

2.根据系统电压选择型号

根据系统的额定电压（如AC 230V/400V）选择相应的SPD额定电压（Uc）。

3.确定通流容量

一级保护器：Iimp ≥ 25kA。

二级保护器：In ≥ 20kA。

三级保护器：In ≥ 5kA。

4.选择残压水平

一级保护器：Up ≤ 2.5kV。

二级保护器：Up ≤ 1.5kV。

三级保护器：Up ≤ 1kV。

5.考虑后备保护

浪涌保护器需配置相应的后备保护装置（如熔断器或断路器），后备保护的电流值需满足浪涌保护器的最大工作电流要求。

接地系统匹配：确保浪涌保护器的接线方式与配电系统接地形式（如TN、TT、IT）相匹配。

接线长度最短：接地线、相线的连接长度应尽可能短，建议不超过0.5米。

避免回路：接线时避免形成闭合回路，减少感应电压的影响。

标识与维护：在安装位置标注浪涌保护器的型号、参数，定期检查保护器的状态指示器。

环境要求：浪涌保护器应安装在干燥、通风的位置，避免受潮影响性能。

正确的

和安装方法是确保低压配电系统安全运行的关键。一级、二级和三级浪涌保护器在整个系统中层层递进、相互补充，通过科学的选型和安装，可以有效抑制雷击浪涌对设备的损害，保障系统的可靠性和稳定性。在实际应用中，还需结合行业标准（如GB/T 18802.1）和现场条件进行具体调整，以满足不同场景的防雷需求。
