03：kanzi渲染效果之快速实现仪表盘
一、效果预览
二、资源文件
参考附件的模型和贴图。
三、工程创立
1、项目初始化
1.1 创建新工程
步骤：
- 打开Kanzi Studio
- 创建新工程，选择Kanzi版本（如3.9.12）
- 进入工程后，首先调整画布分辨率
1.2 设置分辨率
操作步骤：
- 找到Screen节点
- 在属性窗口中找到Window的Screen Resolution属性
- 仪表盘项目设置为1280 x 480
- 删除默认的占位节点，保持工程为空
重要提示：
- 分辨率设置应该在项目开始时就确定，后续修改可能影响布局
- 分辨率需要与最终运行设备匹配
2、资源导入与优化
2.1 导入3D资源
步骤：
- 点击菜单：File → Import → Import 3D Assets
- 选择3D资源文件（如FBX格式）
- 导入后，资源会出现在左下角的Library窗口中
- 导入的资源会以Prefab形式保存
注意事项：
- 3D文件导入后，会包含模型、材质、灯光、摄像机等所有信息
- 如果只需要模型，建议使用Merge方式导入，只导入需要的部分
- 导入的3D资源需要实例化到场景中才能使用
2.2 导入图片资源
步骤：
- 点击菜单：File → Import → Import Images
- 选择图片文件（支持PNG、JPG等格式）
- 可以多选批量导入
图片格式优化（重要）：
为什么需要压缩？
- PNG格式不是GPU直接识别的格式
- 运行时CPU需要将PNG解压缩成GPU可用的格式（如RGBA）
- 这个过程会消耗CPU资源，影响性能
ASTC压缩方案：
- 选择需要压缩的图片
- 在属性窗口找到Image Format属性
- 选择ASTC格式
- 设置压缩质量：4x4：推荐设置，平衡质量和性能采样器越大，压缩越粗糙
- 压缩速度选择：Very Fast：快速压缩，质量略低Medium：中等速度，质量更好如果图片模糊，可以尝试从Very Fast改为Medium
导出KZB时的处理：
- 导出KZB文件时，会弹出"压缩图像"窗口
- 如果图片已设置为ASTC，选择Yes会自动压缩并打包到KZB中
- 选择No则保持PNG格式（不推荐）
批量修改图片格式：
- 多选图片时，可以同时修改图片格式

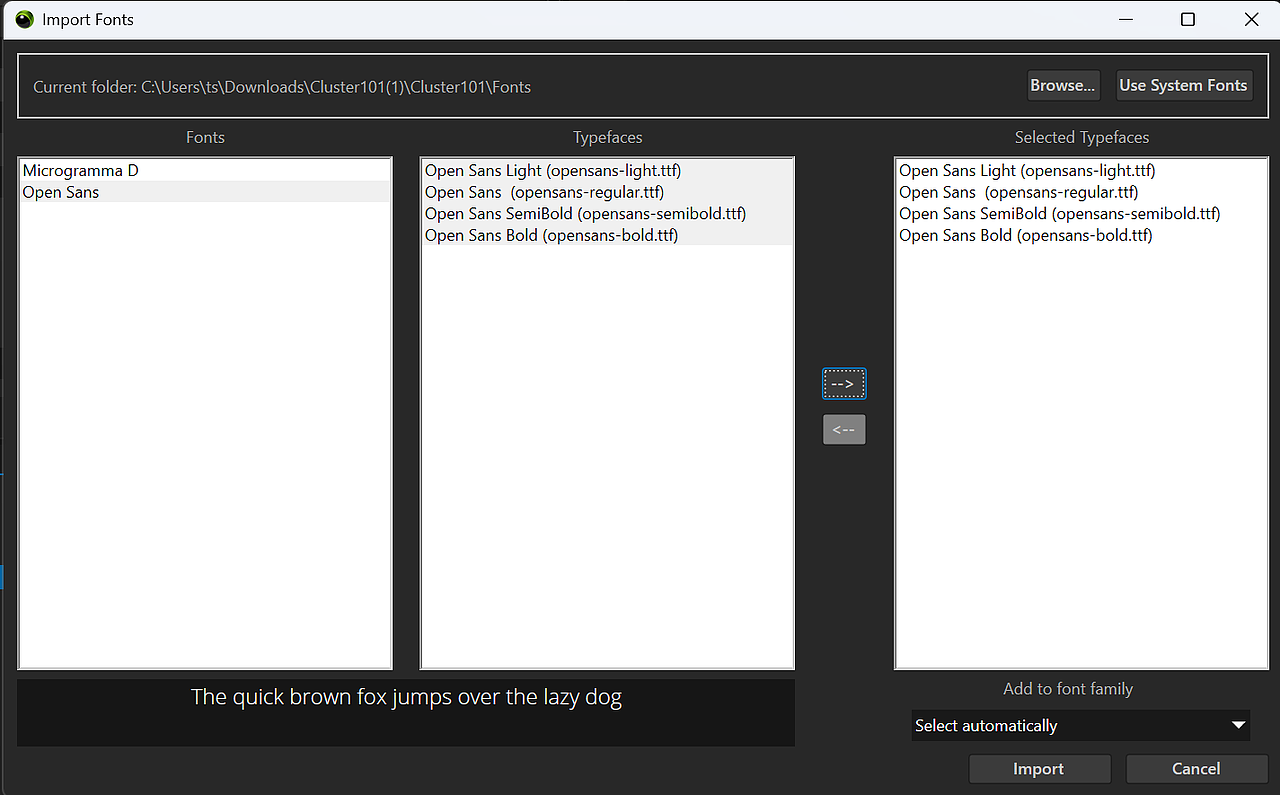

2.3 导入字体资源
步骤：
- 点击菜单：File → Import → Import Fonts
- 选择字体文件夹（不是单个字体文件）
- Kanzi会自动识别文件夹中的字体
- 按住Shift多选需要的字体
- 点击顶部确认导入
注意事项：
- 必须选择字体文件夹，不能选择单个字体文件
- 字体导入后可以在文字节点的属性中选择使用
3、基础界面搭建
3.1 节点树结构理解
重要概念：
- 节点树（Screen）：左上角的节点树，采用树形结构
- 父子关系：父节点包含子节点
- 兄弟节点：同一层级的节点
- 渲染顺序：先绘制父节点，再绘制子节点；同级节点从上到下绘制
节点类型：
- 2D节点：只能包含2D子节点
- 3D节点：只能包含3D子节点
- Viewport2D：特殊的2D节点，可以创建3D场景（类似Photoshop图层）

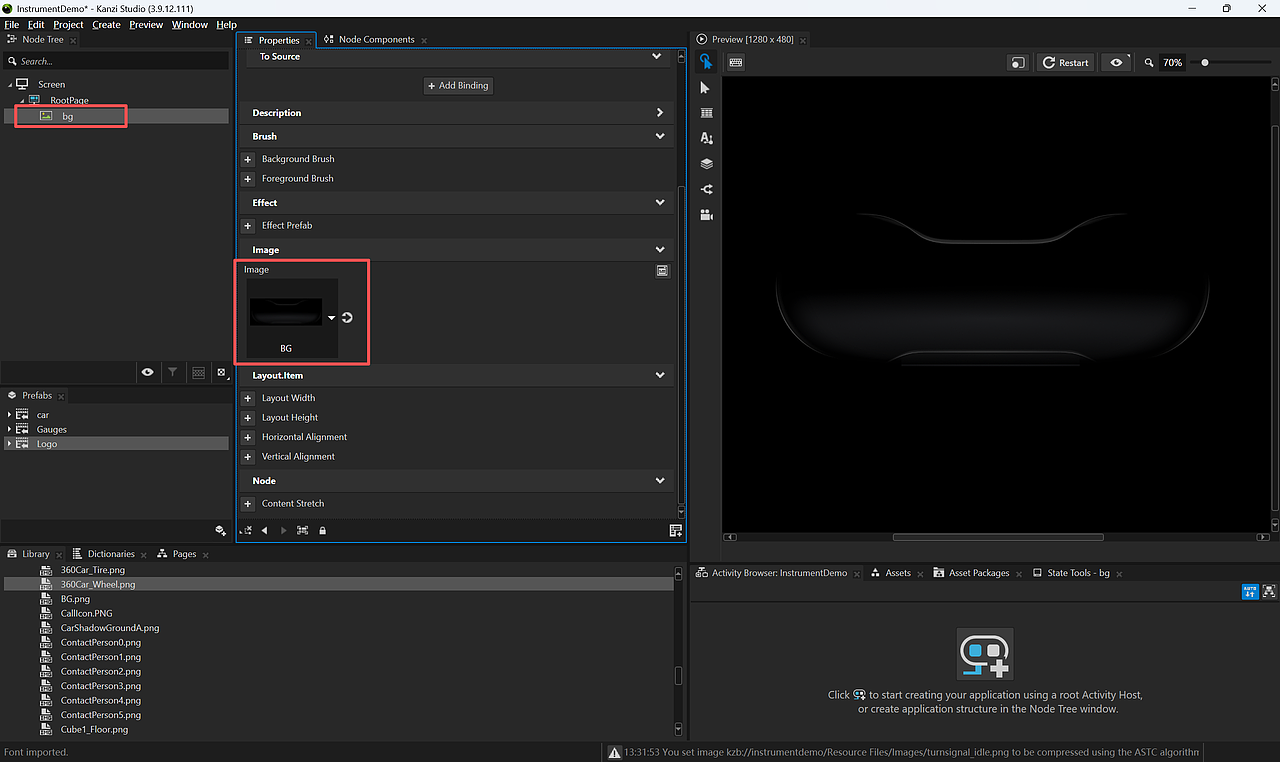

3.2 创建背景
步骤：
- 在根节点下创建Image节点
- 命名为BG（Background）
- 在属性窗口选择图片资源
- 如果图片尺寸与画布一致，会自动填充整个场景
自动适配原理：
- 如果不设置Layout的宽高，Image节点会自动使用图片的原始尺寸
- 如果图片是1280x480，画布也是1280x480，会完美贴合
3.3 创建3D表盘
步骤：
- 在根节点下创建Viewport2D节点
- 命名Gauges
- 将导入的3D表盘场景拖拽到Viewport2D下
- 表盘会显示在预览窗口中
4、交互功能实现
4.1 属性系统
创建属性：
- 在属性窗口右键，选择Add New Property创建新的属性
- 选择属性类型：Float：浮点数Integer：整数Boolean：布尔值（true/false）String：字符串
- 设置属性名称、默认值、最小值、最大值、步进值
属性命名规范：
- 使用有意义的名称，如speed、rpm、turnLightSwitch
- 布尔属性可以用isXXX或XXXSwitch命名
4.2 指针旋转功能
实现步骤：
- 创建控制属性创建int类型属性，命名为Speed，设置范围：最小值0，最大值260，步进1创建int类型属性，命名为Rpm，设置范围：最小值0，最大值8000，步进1
- 找到指针节点在节点树中找到速度表的指针节点速度指针Gauges/RootNode/Model/SpeedGauge/SpeedNeedle节点转速指针Gauges/RootNode/Model/RPMGauge/RPMNeedle节点
- 绑定旋转选择指针节点点击Add Binding在属性窗口找到Render Transformation → Rotation Z在绑定表达式中：将speed属性拖入表达式编写公式：-speed（负号用于调整方向）如果方向相反，添加负号即可
- 转速表特殊处理转速表范围是0-12000，但表盘只显示0-8000的部分需要将360度分成12份，每份30度公式：-rpm / 33.33（1000对应30度）如果方向相反，添加负号

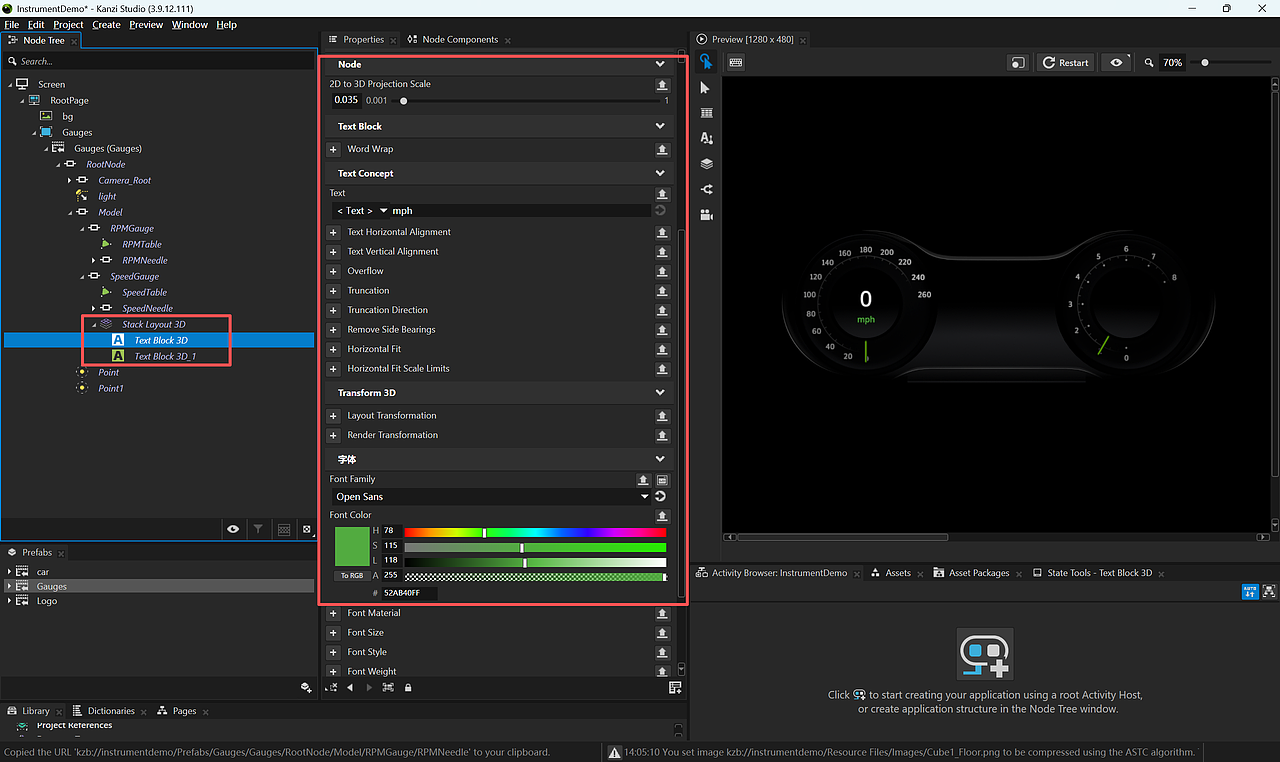

4.3 文字显示
3D文字：
- 在表盘节点下创建Stack Layout 3D节点
- 在Stack Layout 3D下创建Text Block 3D节点
- 设置文字内容、字体、大小
- 调整2D to 3D属性控制文字大小
- 设置字体：在Font属性中选择导入的字体
- 设置颜色：在Color属性中调整RGB值
布局对齐：
- 使用Layout节点控制文字排列
- Layout的Direction属性：X横向排列，Y纵向排列
文字绑定数据：
- 选择文字节点，在Text属性中添加绑定
- 将数据属性拖入表达式

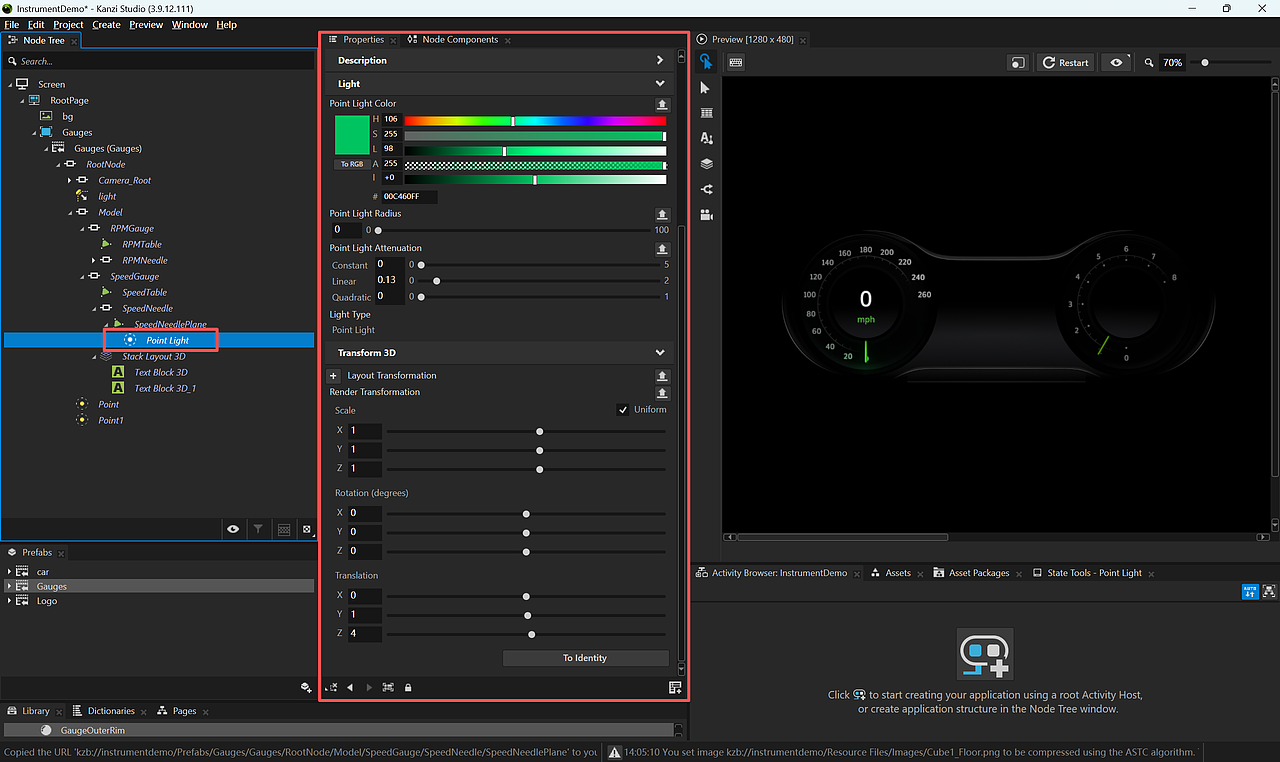

4.4 点光源效果
创建点光源：
- 进入表盘的Gauges/RootNode/Model/SpeedGauge/SpeedNeedle/SpeedNeedlePlane节点
- 创建Point Light节点
- 调整位置：Translation设置为(0, 1, 4)（根据实际情况调整）
光源属性：
- 颜色（Color）：调整光源颜色和强度
- 衰减（Attenuation）：Constant：整体亮度衰减Linear：线性衰减（推荐0.1-0.13）
4.5 转向灯闪烁
实现步骤：
- 创建转向灯节点创建新的Viewport 2D（用于分组），命名为Turnlight创建Image节点，命名为left设置图片资源设置Blend Mode为Alpha Premultiplied（透明模式）
- 创建控制属性创建Boolean属性，命名为leftTurnLightSwitch，并且添加到Turnlight这个Viewport中。
- 创建定时器触发器选择转向灯节点在Triggers窗口创建On Timer触发器设置间隔：1000毫秒（1秒）
- 设置闪烁逻辑在On Timer的Action中添加Set Property设置图片属性，在两张图片间切换添加延迟：500毫秒逻辑：先设置为亮色图片，500ms后设置为灰色图片
- 添加控制条件在On Timer的Condition中添加条件选择判断属性leftTurnLightSwitch只有当开关为true时才闪烁
- 初始状态设置创建On Attached触发器（启动时执行）设置初始图片为灰色（关闭状态）
右转向灯：
- 可以复制左转向灯节点
- 使用Render Transformation → Scale X = -1实现镜像
- 修改trigger中判断属性为rightTurnLightSwitch
4.6 按钮功能
创建按钮：
- 创建Button2D或Button3D节点
- 设置按钮图片和文字
- 对于有开关状态的按钮，使用Toggle Button
按钮事件：
- On Click：点击事件
- On：打开状态
- Off：关闭状态
测试按钮：
- 在按钮的Trigger中添加Write Log
- 点击按钮时会在Log窗口输出信息
- 注意：编辑模式下无法触发点击，需要切换到预览模式
5、状态机
5.1 状态机基础
该工程中状态机用途：
- 控制不同状态之间的切换
- 实现动画效果
- 管理界面状态
创建状态机：
- 创建控制属性创建属性（Boolean或Integer）作为状态机的控制变量
- 创建状态机在Library → State Managers中创建新状态机
- 设置状态组创建状态组（State Group）设置控制属性：选择刚才创建的属性创建状态：根据控制属性的值创建对应状态Boolean类型：创建false和true两个状态Integer类型：可以创建多个状态（0, 1, 2...）
- 设置状态对象在每个状态下创建State Object设置路径：找到要控制的节点设置属性值：设置该状态下节点的属性值
路径设置方法：
- 相对路径：使用.表示当前节点，..表示父节点
- 绝对路径：从根节点开始的完整路径
- 别名路径：使用#别名的方式（需要先设置别名）
状态机动画：
- 创建动画在状态机属性中添加Animation选择动画类型：Any to Any：任意状态间都有动画State 0 to State 1：特定状态间的动画
- 动画参数Duration：动画持续时间（毫秒）Easing Function：动画曲线Easing Mode：模式Ease In：渐入Ease Out：渐出Ease In Out：渐入渐出
- 自定义动画曲线选择Custom曲线在Library → Animations中创建动画曲线设置关键帧和时间
5.2 表盘开合动画
实现步骤：
- 创建控制属性创建Boolean属性：GaugesStatus
- 创建状态机创建状态机，控制属性选择GaugesStatus创建两个状态：false（关闭）和true（打开）
- 设置关闭状态在false状态下，设置表盘的初始位置和旋转复制表盘的Render Transformation值
- 设置打开状态在true状态下，设置表盘的展开位置调整Translation（平移）和Rotation（旋转）
- 添加动画添加Any to Any动画持续时间500毫秒曲线选择Linear或Ease In Out
- 绑定到按钮将控制属性绑定到按钮在按钮的On和Off事件中设置属性值
5.3 透明度动画
Viewport 2D透明度：
- 使用Opacity属性
- 范围0-1，0完全透明，1完全不透明
- 可以通过状态机控制透明度变化
渐隐渐显：
- 创建状态机控制透明度
- 从1到0实现渐隐，从0到1实现渐显
- 配合缩放可以实现更丰富的效果
5.4 页面切换
实现步骤：
- 创建页面创建空节点，命名为MenuDetail创建多个页面节点
- 创建状态机创建Integer属性：CaseNum（页面索引）创建状态机，控制属性选择CaseNum创建多个状态：0, 1, 2...
- 设置页面显示每个状态下设置对应页面的透明度为1其他页面透明度为0使用Any to Any动画实现切换效果
- 按钮切换左按钮：Previous State（上一页）右按钮：Next State（下一页）需要设置状态机的路径和状态组名称
四、工程导出和演示
开发完成后，点击菜单栏File→Export→Export as KZB Player for Windows，可以打包成一个可直接运行的 Windows exe 应用。
exe文件所在位置为Tool_project\Application Player目录中，双击即可执行程序。
