05：kanzi渲染效果之能耗折线图制作
1、概述
本文档详细讲解如何在 Kanzi 中实现一个等宽、无闪烁、无黑边、可实时交互的车载 HMI 折线图效果，包含完整的模型制作规范、Shader 代码原理解析、Kanzi 工程设置步骤。

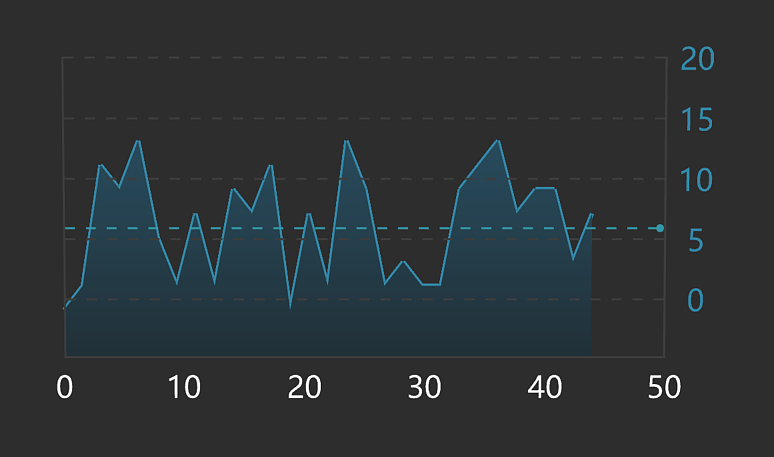

1.1 最终效果
- 折线粗细完全均匀，旋转 / 移动相机不闪烁
- 折线交接处平滑无缺口、无黑边
- 底部填充区域颜色渐变自然，和线条完美衔接
- 30 个 A 值实时控制折线形状，交互流畅
- 适配车载深色 UI，视觉质感优秀
1.2 建模步骤
第一步：建模（分「线条层」+「填充层」，同属一个模型）
- 制作核心折线线条层（对应起伏线条）
- 新建矩形：X轴尺寸为0，Y轴尺寸为2（对应2单位线宽），矩形中心位于Y=0位置（即Y轴范围为-1至+1），平面朝向+Z方向，分段设置为1x1。
- 复制矩形：将上述矩形复制29个，得到共计29个完全相同的矩形，所有矩形均放置在X=0的位置，X坐标保持固定，不得在X轴方向拉开间距。
- 注意规则：相邻矩形的重合顶点，禁止进行焊接、优化或合并操作。例如，第1个矩形的右侧2个顶点与第2个矩形的左侧2个顶点，即便坐标完全一致，也需保持4个独立顶点，不可合并为2个。
- 制作半透填充层（对应蓝色填充区域）
- 新建填充矩形：同样创建29个矩形，与线条层的29个矩形一一对应，所有填充矩形均堆放在X=0的位置。
- 设置填充矩形尺寸：每个填充矩形的上边缘与线条层对应矩形的下边缘（Y=-1位置）对齐，下边缘延伸至Y=-241位置（与Shader中的MAX LINE HEIGHT 241完全对应），X轴宽度仍保持为0。
- 注意规则：与线条层要求一致，相邻填充矩形的重合顶点，禁止进行焊接、合并操作。
- 合并为最终模型
选中所有线条层矩形和填充层矩形，执行对象连接并删除冗余的操作，将所有矩形合并为一个模型。重点注意：合并完成后，绝对禁止执行「优化」操作，绝对禁止焊接重合顶点。
第二步：UV设置（需创建2套UV标签）
为模型添加2套UV标签，第一套命名为「UV0」（对应Shader的kzTextureCoordinate0），第二套命名为「UV1」（对应Shader的kzTextureCoordinate1），两套标签分开设置，具体要求如下：
- 第一套UV（UV0标签，核心作用：为每一段分配唯一ID，确保Shader可识别）
- U轴（X方向）：从第1段到第29段，U值从0均匀递增至1。示例：第1段所有顶点U值=0；第2段所有顶点U值=1/29（约0.034）；第3段所有顶点U值=2/29（约0.069）……第29段所有顶点U值=1。同一分段内，所有顶点（包括线条层和填充层对应顶点）的U值必须完全一致。
- V轴（Y方向）：为每一段分配唯一且不重叠的V值，V值必须与Shader中的offsets数组完全对应。示例：若Shader中第1段offset=0.0，则第1段所有顶点V值=0.0；第2段offset=0.03，则第2段所有顶点V值=0.03……以此类推，同一分段内所有顶点的V值必须完全一致，且不得与其他分段的V值重叠。
- 第二套UV（UV1标签，核心作用：区分每一段的左右/上下，实现旋转和抗锯齿效果）
- U轴（X方向）：每个矩形（无论属于线条层还是填充层），左侧2个顶点的U值=0.0，右侧2个顶点的U值=1.0，无中间过渡值，左右顶点严格区分。
- V轴（Y方向）：每个矩形，上边缘2个顶点的V值=1.0，下边缘2个顶点的V值=0.0，矩形会自动实现线性过渡，无需额外调整。示例：线条层矩形上边缘（Y=+1）的顶点V值=1.0，下边缘（Y=-1）的顶点V值=0.0；填充层矩形上边缘（Y=-1）的顶点V值=1.0，下边缘（Y=-241）的顶点V值=0.0。
第三步：顶点色设置（Shader通过顶点色区分线条层和填充层）
为模型添加一个顶点颜色标签，按照以下规则为所有顶点上色，每个顶点仅允许一个颜色通道为100%，绝对禁止多通道混合：
- 线条层所有顶点：蓝色通道（B）设置为100%，红色通道（R）、绿色通道（G）均设置为0。
- 填充层所有上边缘顶点（与线条层下边缘对齐的顶点行）：红色通道（R）设置为100%，绿色通道（G）、蓝色通道（B）均设置为0。
- 填充层所有下边缘顶点（最底部的顶点行）：绿色通道（G）设置为100%，红色通道（R）、蓝色通道（B）均设置为0。
第四步：导出FBX（适配Kanzi的设置要求）
- 选中已完成的模型，执行文件导出操作，选择FBX格式，版本选择FBX2020及以下版本，以保证最佳兼容性。
- 导出设置调整：仅勾选「几何体」「顶点颜色」「UV」「平滑组」四项，其他选项（如摄像机、灯光、动画等）全部关闭。
- 坐标轴设置：选择Y轴向上，与Kanzi的坐标轴设置保持一致，禁止翻转坐标轴。
- 重点注意：绝对禁止勾选「优化顶点」「焊接重合顶点」选项，否则会导致独立顶点被合并，模型功能失效。
- 尺寸要求：不提前对模型进行缩放，保持原始尺寸，导出单位选择厘米即可，后续可在Kanzi中进行二次尺寸调整。
模型资源：
参考附件：Linefill.fbx
1.3 Shader 代码原理解析
1.3.1 核心设计思路
- 模型只提供基础形状：所有矩形堆在原点，不做任何变形
- Shader 负责动态生成效果：运行时识别每一段、拉开 X 轴间距、计算旋转、控制线宽
- 屏幕空间线宽：彻底解决透视畸变、粗细不均问题
- 预乘 Alpha：彻底解决抗锯齿黑边问题
1.3.2 顶点着色器详解
1）核心配置区
这里定义了整个效果的「尺寸规矩」，所有计算都基于这些数值，保证模型和 Shader 严丝合缝。
2）输入输出变量
in是从模型拿数据，uniform是从 Kanzi 面板拿可调节参数，out是把计算好的信息传给片元着色器。
3）精准段识别（核心功能）
这就像给每一段发了一个「身份证号」（UV0.V），Shader 通过比对身份证号，精准知道当前顶点属于哪一段。
4）屏幕空间等宽线（核心技术，解决粗细不均 + 闪烁）
- 直接在屏幕像素级别计算线宽，不管模型离相机多远、角度怎么变，线在屏幕上永远是固定像素宽度
- 同时计算线段在屏幕上的垂直方向，线宽永远垂直于线段，保证等宽
1.3.3 片元着色器详解
1）屏幕空间抗锯齿（解决闪烁）
- 直接用模型 UV 做抗锯齿，相机移动时采样点跳变，会出现闪烁问题
- 现在采用顶点传递的线宽边缘信息做抗锯齿，和相机位置无关，边缘永远平滑稳定
2）预乘 Alpha（解决黑边）
- 使用预乘 Alpha：先把颜色和 Alpha 乘一遍，再混合，消除黑边问题
Shader代码：
详见附件：
SimpleLineGraph.vert.txt
SimpleLineGraph.frag.txt
2、Kanzi 工程设置步骤
第一步：导入 FBX 模型
- 把导出的 FBX 文件Import到Kanzi工程中
- 为模型增加切线空间
第二步：创建材质并创建Material Type
- 新建Material Type命名为SimpleLineGraph

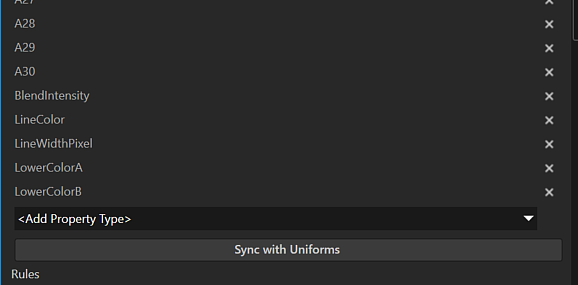

- 双击打开材质编辑器，复制顶点和片元着色器代码
- 点击Sync With Uniforms，同步生成材质内对应名称、类型的属性
第三步：把材质赋给模型
- 选中场景里的折线模型
- 右侧属性面板找到Material属性
- 把刚才创建的SimpleLineGraph材质拖进去赋给模型
- 实时预览，调整 A 值和颜色值就可以看到折线动态效果了！
五、总结
本套 Kanzi 车载折线图方案，专为车规级 HMI 场景深度定制，在车载嵌入式低算力环境下具备性能优势，同时兼顾落地易用性与效果稳定性。
一、核心性能优势
- 极致轻量化，GPU 负载极低：单 Mesh + 单材质仅需 1 个 DrawCall 完成折线 + 填充的全量渲染，单模型仅 200 + 顶点，内存占用为 KB 级。
- 零运行时开销，无卡顿风险：运行时仅需每帧传递 30 个 float 数值，无 Mesh 重建、无堆内存分配、全程零 GC，CPU 开销几乎为 0，完美符合车规级功能安全的实时性要求。
- 启动速度拉满：仅依赖单 FBX 模型 + 单 Shader，无任何插件冗余依赖，配车载启动快速响应的硬性要求。
二、落地与效果核心优势。
- 模型制作简单：所有矩形初始堆放在原点，无需复杂变形、布线操作，制作门槛极低，修改维护便捷。
- 效果稳定可靠：采用屏幕空间等宽线 + 预乘 Alpha 技术，彻底解决了折线粗细不均、交接处缺口黑边、相机移动闪烁等问题，全视角下效果一致。
- 交互响应流畅：通过 30 个 A 值即可实时控制折线形状，无额外计算开销，数值修改即时生效，交互响应无延迟。
- 可扩展性极强：可基于现有框架快速扩展折线动画、触摸交互、多色分段折线、阈值预警变色等车载 HMI 常用功能，无需重构核心逻辑。
