04：kanzi渲染效果之天空盒实现方案
其他/设计爱好者/19天前/565浏览
版权
04：kanzi渲染效果之天空盒实现方案
一、效果预览
二、资源文件
模型文件参考附件：SKYBOX.fbx
三、工程创立
1、项目初始化
1.1 创建新工程
步骤：
- 打开Kanzi Studio
- 创建新工程，选择Kanzi版本（如3.9.12）
- 进入工程后，首先调整画布分辨率
1.2 设置分辨率
操作步骤：
- 找到Screen节点
- 在属性窗口中找到Window的Screen Resolution属性
- 项目设置为1920 x 1080
- 删除默认的占位节点，保持工程为空
重要提示：
- 分辨率设置应该在项目开始时就确定，后续修改可能影响布局
- 分辨率需要与最终运行设备匹配
2、资源导入与优化
2.1 导入3D资源
步骤：

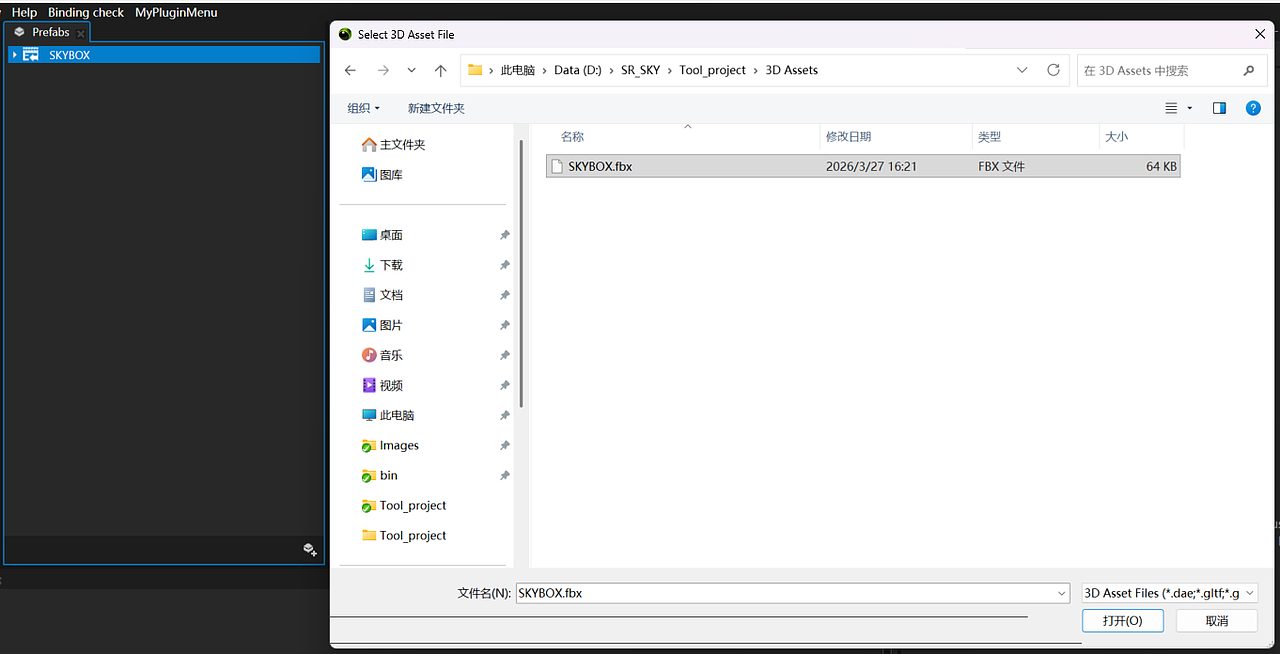

- 点击菜单：File → Import → Import 3D Assets
- 选择3D资源文件（如FBX格式）
- 导入后，资源会出现在左下角的Library窗口中
- 导入的资源会以Prefab形式保存
注意事项：
- 3D文件导入后，会包含模型、材质、灯光、摄像机等所有信息
- 如果只需要模型，建议使用Merge方式导入，只导入需要的部分
- 导入的3D资源需要实例化到场景中才能使用
2.2 导入图片资源
步骤：
- 点击菜单：File → Import → Import Images
- 选择图片文件（支持PNG、JPG等格式）
- 可以多选批量导入
图片ASTC压缩：
- 选择需要压缩的图片
- 在属性窗口找到Image Format属性
- 选择ASTC格式
- 设置压缩质量：4x4：推荐设置，平衡质量和性能采样器越大，压缩越粗糙
- 压缩速度选择：Very Fast：快速压缩，质量略低Medium：中等速度，质量更好如果图片模糊，可以尝试从Very Fast改为Medium
3、天空盒搭建
3.1 节点树结构理解
重要概念：
- 节点树（Screen）：左上角的节点树，采用树形结构
- 父子关系：父节点包含子节点
- 兄弟节点：同一层级的节点
- 渲染顺序：先绘制父节点，再绘制子节点；同级节点从上到下绘制
节点类型：
- 2D节点：只能包含2D子节点
- 3D节点：只能包含3D子节点
- Viewport2D：特殊的2D节点，可以创建3D场景（类似Photoshop图层）
3.2 创建相机节点
步骤：
- 创建Scroll View 2D节点，将Viewport2D放入此节点下，将Prefab中的Scene放入Viewport2D中。
- 适当调整Scroll View 2D节点中转动视角相关功能的数值。
- 创建相机父节点Preview，将相机放入此节点下，绑定Scroll View 2D节点的ScrollPosition的坐标。
- 调整相机的Z Near/Z Far，因为天空盒模型相对车模比较大，要合理增加摄像机看到的纵深区间。
3.3 创建天空盒节点SKY
步骤：
- 创建天空盒节点SKY，将模型SKYBOX放入此节点下。

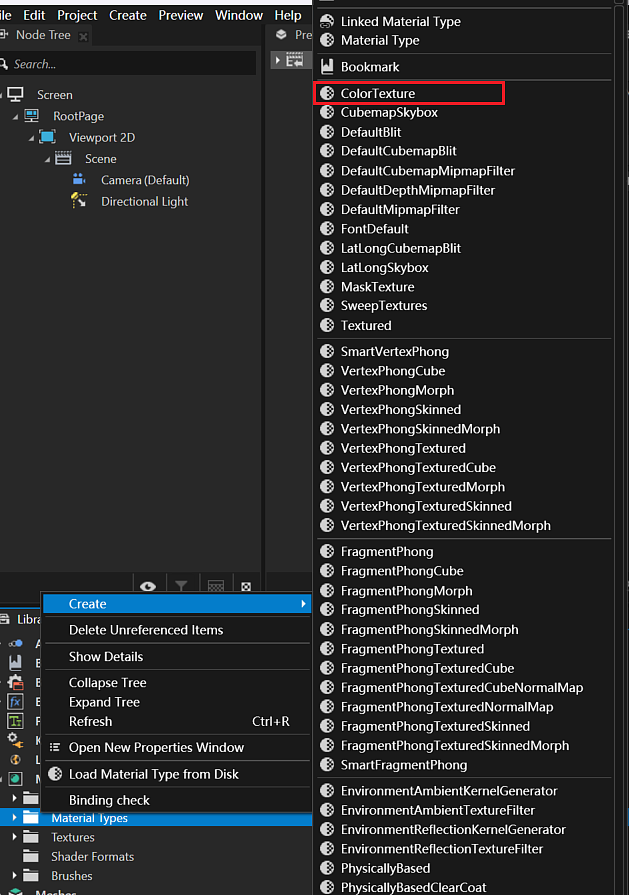

- 创建天空盒材质类型ColorTexture，将默认材质球命名为SKYBG。

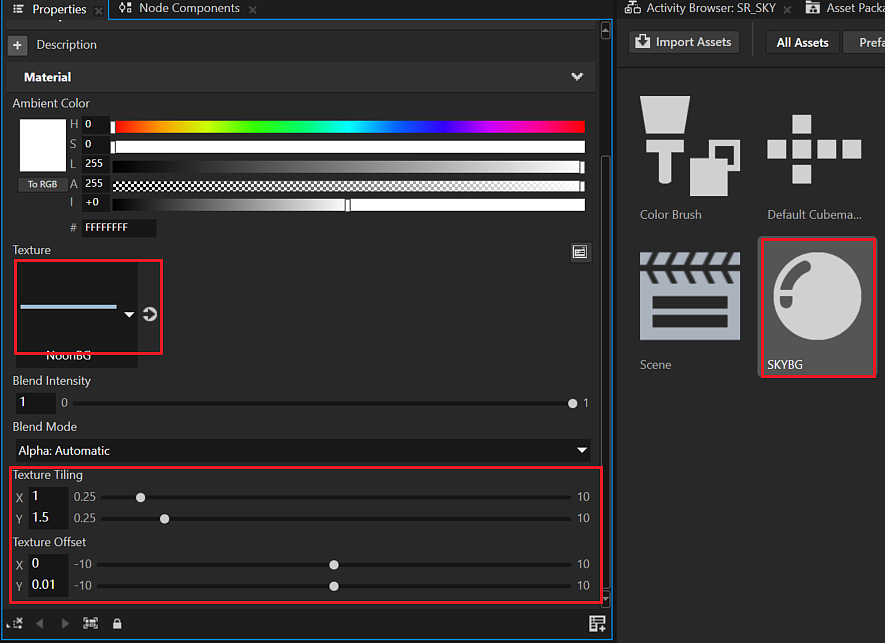

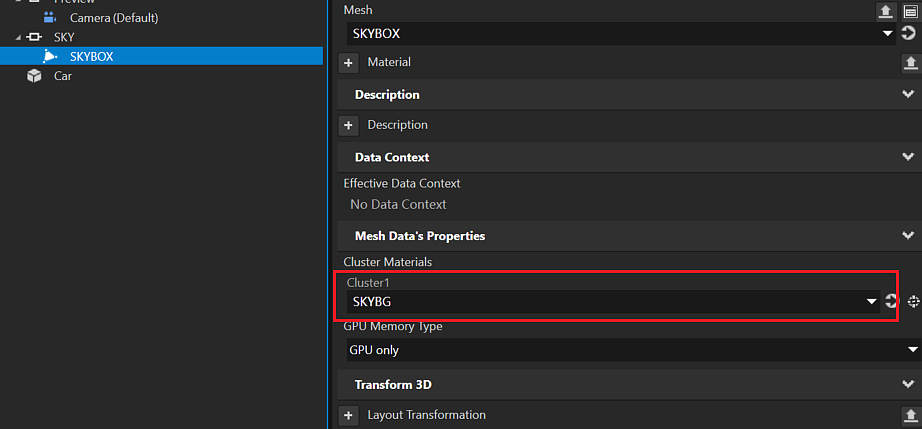

- 材质SKYBG附在天空盒上，Texture选择NoonBG，合理调整材质参数tiling及Offset，使其显示效果达到最佳。
3.4 创建Car模型
步骤：

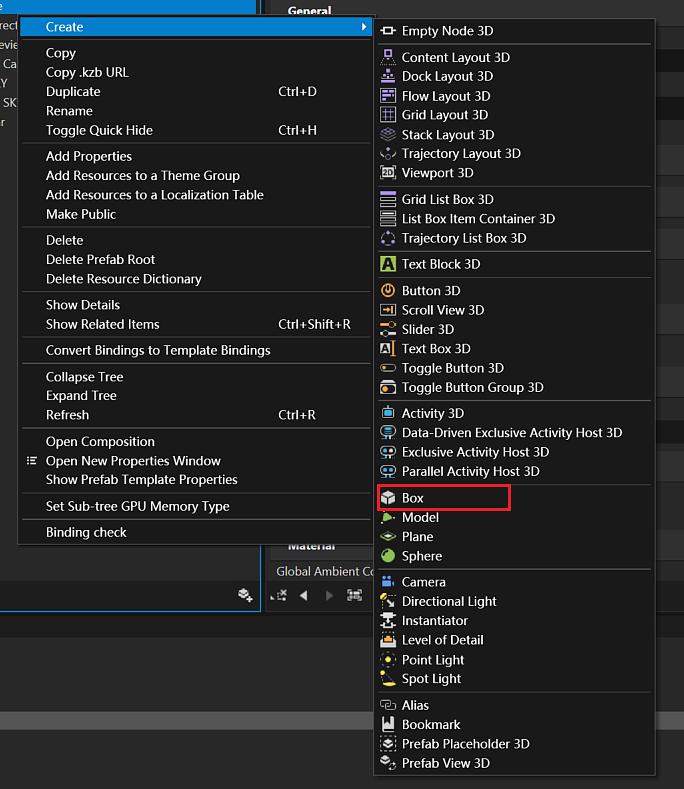

- 在Scene节点下创建Box模型（代替车模）

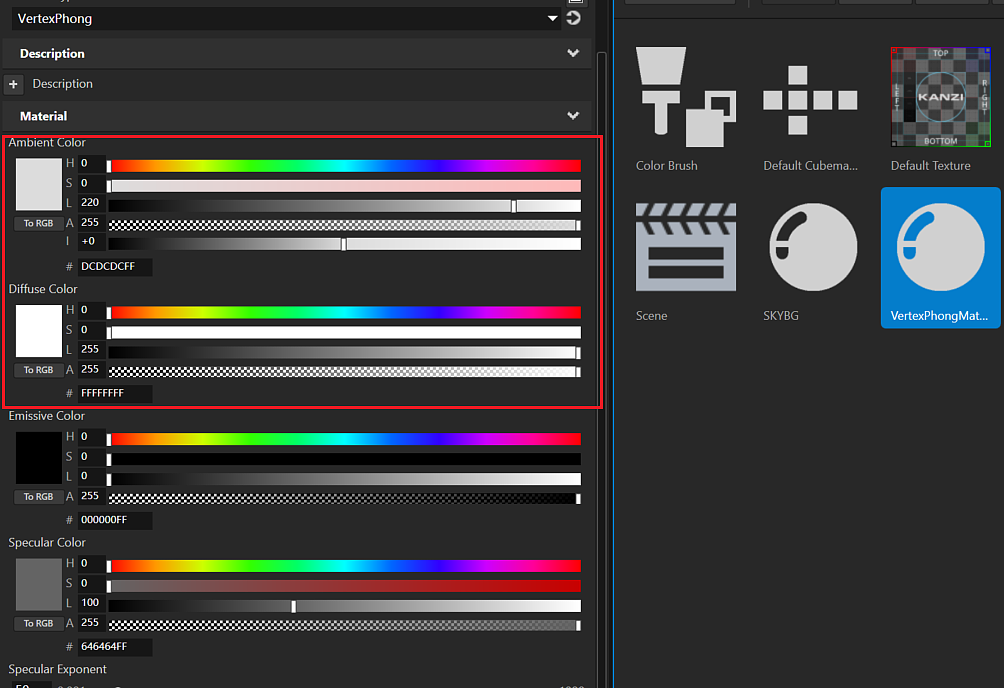

- 将Box重新命名为Car，合理调整模型大小，材质选择Phong，适当调整颜色。
- 调整Directional Light的颜色，使Car模型显示自然。
3.5 创建地面背景
步骤：

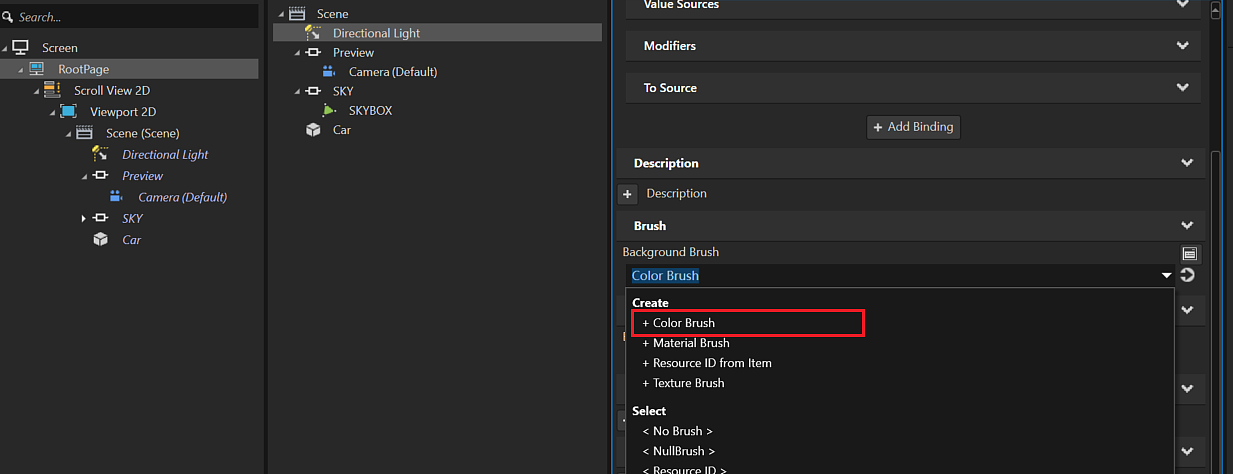

- 在RootPage的BackgroudBrush中创建ColorBrush。
- 合理调整地面背景颜色。
四、工程导出和演示
开发完成后，点击菜单栏File→Export→Export as KZB Player for Windows，可以打包成一个可直接运行的 Windows exe 应用。
exe文件所在位置为Tool_project\Application Player目录中，双击即可执行程序。

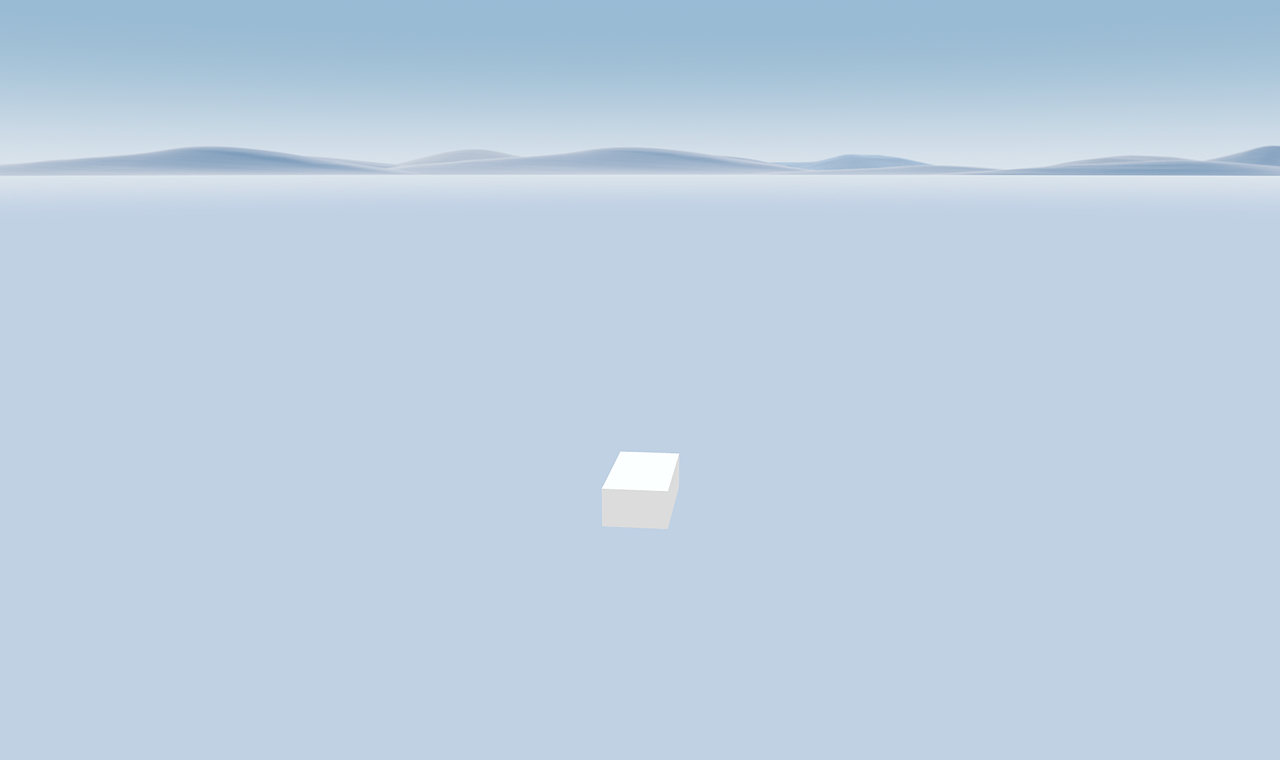

最终效果如下：
