我写了一个C4D自动搭建室内场景脚本

西技大神

写它的背景是有很多个办公场所不定期的需要出效果图，由于标准是统一的可以套用一个脚本来实现重复性的工作。

这个脚本可以实现的效果：

（BGM是自己编曲，属于标准的套路行进，呵呵）

所以我想通过一个方法来实现：导入CAD户型图，然后使用脚本自动搭建墙体、门窗、家具、灯光和摄像机并添加批量渲染清单，点击渲染即可。

它的逻辑是可以通用到很多方面，比如楼盘，室内场景，电商场景，游戏地编等等。

当然，目前它还是一个“个人使用”的脚本，还有一些交互设计上不那么完备的功能。

但是我在这个项目中有一些可以拿出来分享的思考过程总结。涉及到四个类的实现，打算分几期来分享。

所面对的核心问题是：

CAD的信息读取和使用。做了几次测试，CAD中的图层和图块机制可以被C4D读取到，以此作为后续操作的基础。

我通过四个类来解决四个功能：

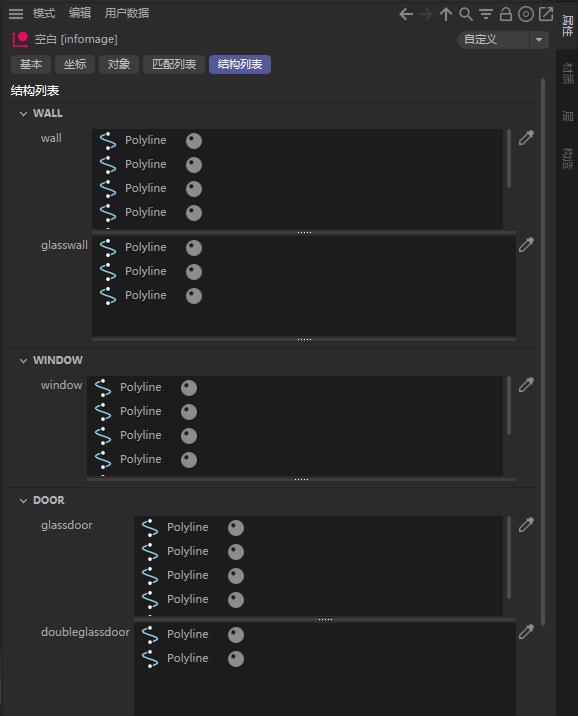

（1）获得导入的CAD信息并能够可视化的debug，InfoMage类；

（2）根据得到的数据生成墙体框架和灵活多变模型的，buildings类；

（3）为场景添加环境光、摄像机和室内照明的，Lights类；

（4）能够自动根据数据布置家具和操作数据的，autoplanned类；

主体的实现逻辑，可以看下主函数：

#主程序
def main():
#选择dwg对象，执行初始化运行
if doc.SearchObject('infomage') is None and 'dwg' in op[c4d.ID_BASELIST_NAME]:
#实例autoplan和infoMage
a=autoplan(doc,op)
a.cleanTag()
b=InfoMage('infomage',doc)
data=b.createMeshData()
infomage=b.insertInfoMage()
linklst=b.CreateGUI(a.getlayers(),infomage,mode=None)
c4d.EventAdd()
#根据meshdata匹配家具摆放
meshdata=doc.SearchObject('meshData')
a.setAllConfig(meshdata)
#实例化buildings，构建墙体
bu=buildings(doc,a.getlayers())
harddata=bu.createHardData()
#生成门洞和窗洞
subtract_all=bu.subtractAll()

floors=bu.createBoard(mode='floor')
ceilings=bu.createBoard(mode='ceiling')
harddata=doc.SearchObject('hardData')
bu.setDoors(harddata)
bu.setOtherWalls(harddata)
bu.setWindows(harddata)
bu.setDeformFurn(harddata)
#构建环境和太阳光,相机
lights=Lights(doc,a.getlayers())
lights.setEnv()
lights.setSun()
cams=lights.setMulCam()
lights.setLights()

c4d.CallCommand(202539)#增量保存文件
setRander(doc,cams)#设置批量渲染
