写了一个C4D的点对齐脚本——Alignment_V1.0

西技大神

北京/设计爱好者/3年前/210浏览

版权

西技大神

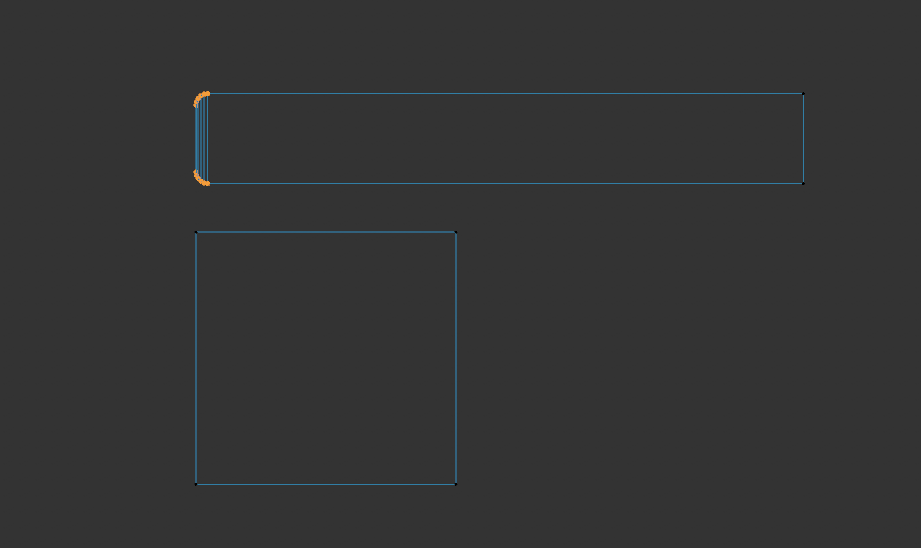

最近要做一些板式家具小模型，碰到点对齐的问题。可以实现像SketchUp那样快速地对齐点和面。文末附脚本下载方式

最近要做一些板式家具小模型，碰到点对齐的问题。横板与竖板顶上，用吸附来回切换视图太麻烦，所以写了这个脚本，可以实现像SketchUp那样快速地对齐点和面。文末附下载链接。

使用方法

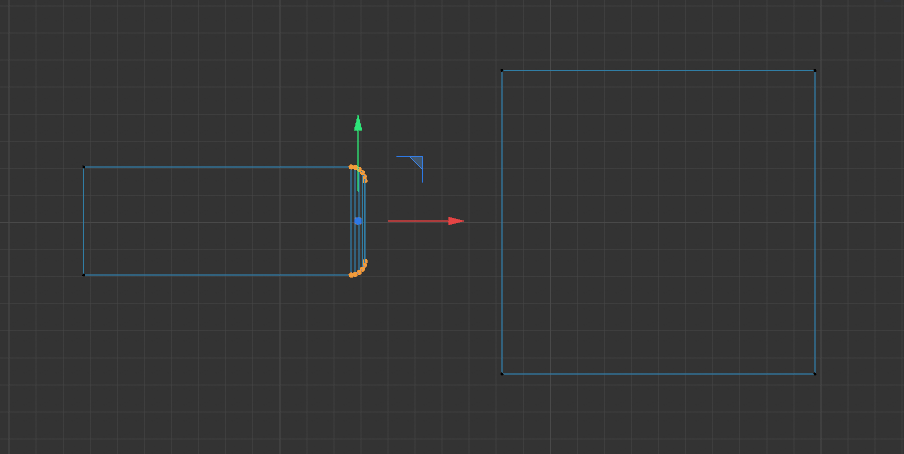

-1.选中C掉的对象面或者点。

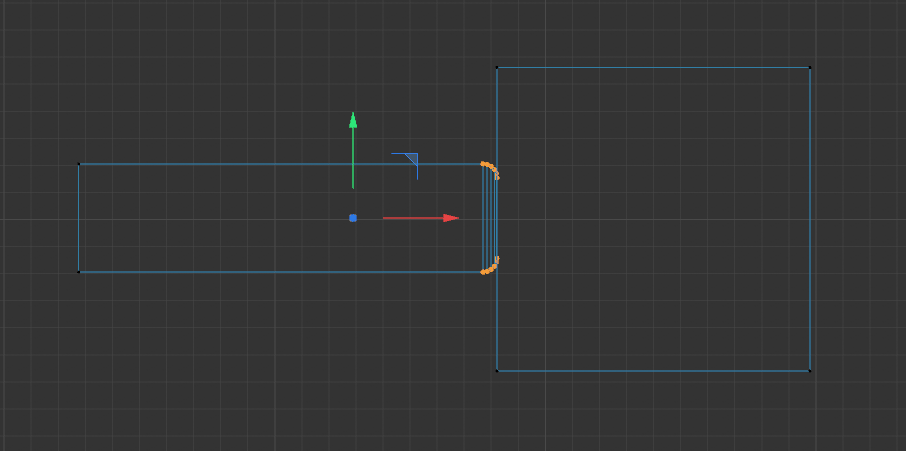

-2.选择要对齐的轴-x或者其他轴即可对齐。需要注意的一点是这里的轴方向是指世界轴的方向，不是选集轴的方向。点选集会自动按选中轴的方向贴合。

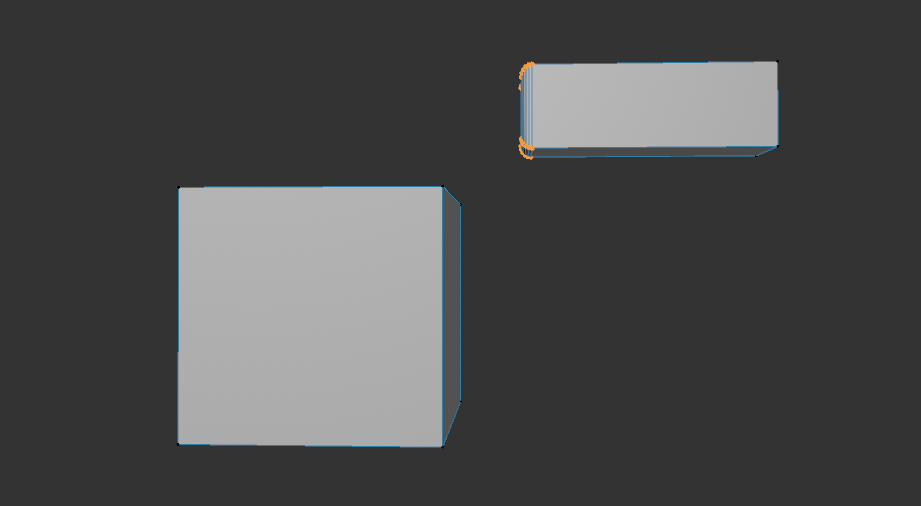

另外一个例子，选集点只有一半对齐到了面：

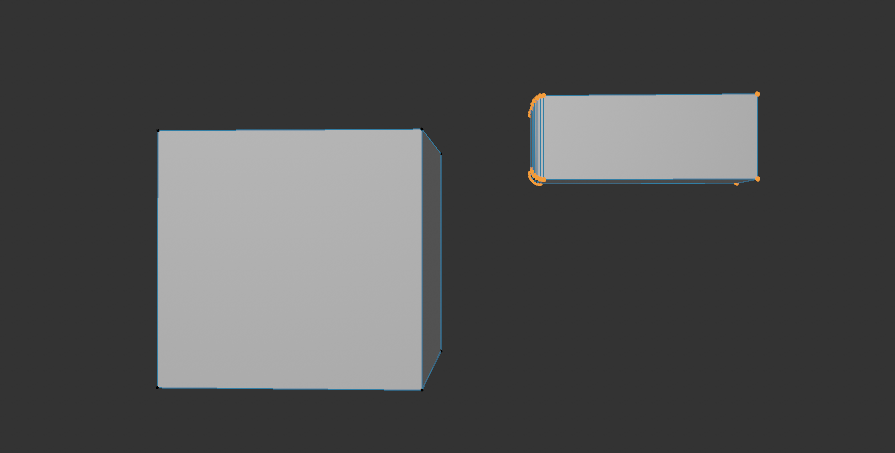

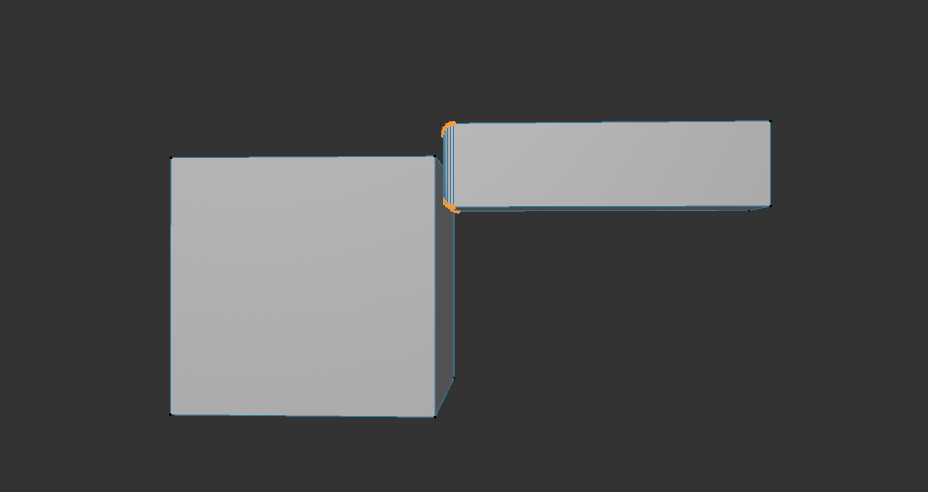

当选择的轴方向上没有面可以对齐，点选集会对齐到物体自身的边界框。如下图所示：

-3.如果Fixed to window没有勾选，则窗口在执行完命令会自动关闭。

脚本实现方法

在选中的点对象上，发射一条指定方向的射线。这条射线如果与自己的面相交，那么把交点的坐标记录下来，以此作为目标位置移动到这里。

好在C4D中已经有这个类和相关的方法了，可以直接拿来用。

ge = c4d.utils.GeRayCollider()ge.Init(op, force=False)
_ = ge.Intersect(pos + vector * 0.001, vector, d, only_test=False)
z = ge.GetNearestIntersection()

我这里pos + vector * 0.001是在pos位置的vector方向上做了0.1%的偏移，因为测试时发现产生的射线会跟自己的发射点有碰撞（无语）。z会返回一些碰撞的信息，可以参考C4D的文档：

intersection["face_id"]  # The polygon index, int
intersection["tri_face_id"]  # If first half of quad or triangle face_id + 1, else -(face_id + 1), int
intersection["hitpos"]  # Position of the intersection, c4d.Vector
intersection["distance"]  # Distance to the intersection, float
intersection["s_normal"]  # Same as f_normal (reserved for phong normal at the intersection (Not normalized)), c4d.Vector
intersection["f_normal"]  # Face normal (Not normalized), c4d.Vector
intersection["barrycoords"]  # Barycentric coordinates of the intersection (x = u, y = v, z = d), c4d.Vector
intersection["backface"]  # True if the intersected face's normal points away from the camera, otherwise False, bool

如果射线没有碰撞到任何面会返回None，我这里还通过intersection["backface"]排除掉了点选集对自己的碰撞结果。在多个点发射射线的情况下找到一个最小距离，然后将最小距离分别设置给选集中的点向量即可。除此之外，如果所有点选集发射的射线的返回结果都为None，那么将对齐到选中对象自己的BBox边界值，可以实现与自身外轮廓对齐的效果。‍



class Align(c4d.gui.GeDialog):
    def __init__(self):
        pass
#创建发射器，并获得碰撞点信息设置给目标的
    def shot(self,op, vector, d=99999):
        if op.GetRealType() == 5100:
            c4d.CallCommand(12139)
            ge = c4d.utils.GeRayCollider()
            ge.Init(op, force=False)
            points = op.GetPointS()
            sel = points.GetAll(op.GetPointCount())
            dis = []
            selections = []
            pos_list = []
            for index, selected in enumerate(sel):
                if not selected:
                    continue
                pos = op.GetPoint(index)
                pos_list.append(pos)
                _ = ge.Intersect(pos + vector * 0.001, vector, d, only_test=False)
                z = ge.GetNearestIntersection()
                selections.append(index)
                if z:
                    # hitpos = z['hitpos']
                   if not z['backface']:
                        distance = z['distance'] + 0.001
                        dis.append(distance)
            try:
                if len(dis):
                    min_dis = min(dis)
                else:
                    level,d = self.get_dis(op,vector,pos_list)
                    min_dis = abs(level - d)
            except ValueError:
                min_dis = 0
            if min_dis > 0:
                doc.StartUndo()
                for i in selections:
                    op.SetPoint(i, op.GetPoint(i) + vector * min_dis)
                    doc.AddUndo(c4d.UNDOTYPE_CHANGE, op)
                doc.EndUndo()
            c4d.EventAdd()
            return min_dis
        else:
            c4d.gui.MessageDialog("Please select the point of the c4d.polygonObject!")
            return False
                #获取最值点
    def get_dis(self,op,vector,pos_list):
        all_pos = op.GetAllPoints()
        if vector[0] > 0:
            return max([dec[0] for dec in all_pos]),max([vec[0] for vec in pos_list])
        elif vector[0] < 0:
            return min([dec[0] for dec in all_pos]),min([vec[0] for vec in pos_list])
        elif vector[1] > 0:
            return max([dec[1] for dec in all_pos]),max([vec[1] for vec in pos_list])
        elif vector[1] < 0:
            return min([dec[1] for dec in all_pos]),min([vec[1] for vec in pos_list])
        elif vector[2] > 0:
            return max([dec[2] for dec in all_pos]),max([vec[2] for vec in pos_list])
        elif vector[2] < 0:
            return min([dec[2] for dec in all_pos]),min([vec[2] for vec in pos_list])
