Axure8.0教程：身高标尺

本次分享的的案例是Axure8.0制作的身高标尺

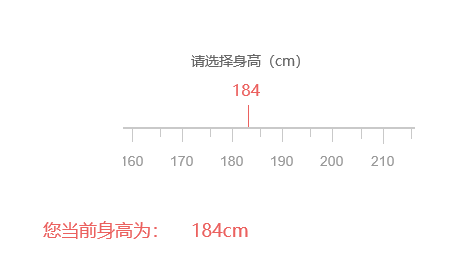

预览及下载地址：https://sw62vp.axshare.com

一、制作原型

 1、拖入一个矩形元件，设置宽度：203px，高度：20px，输入内容：“请滑动标尺选择您的身高（cm）”在其下方拖入一个矩形元件，设置宽度：80px，高度：30px，隐藏其边框，命名为“身高”，设置文本颜色：#EB615F，在“身高”元件下方拖入一个垂直线，设置高度：22px，设置颜色：#EB615F，如图：

2、拖入一个动态面板，设置宽度：292px，高度：45px，双击进入动态面板，设置宽度：1114px，高度：45px，再双击点击动态面板，设置身高刻度（0-200），如图

动态面板最终设计如图：

3、拖入一个矩形元件，输入内容：“您当前身高为：”设置文本颜色：#EB615F，

   在其右方拖入一个矩形元件，命名为“当前身高”，设置文本颜色：#EB615F，

    在“当前身高”元件右方拖入一个矩形元件，输入内容为：“cm”,设置文本颜色：#EB615F，

如图：

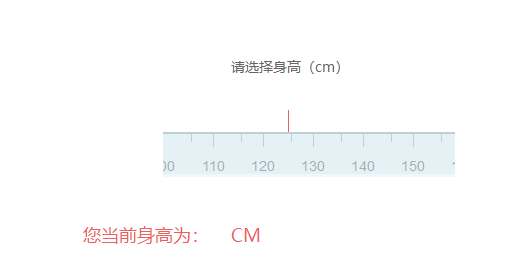

所有元件设计完毕，如图：

二、交互设置

点击动态面板进入，对动态面板进行“拖动时”和“载入时”事件进行设置

1、拖动时

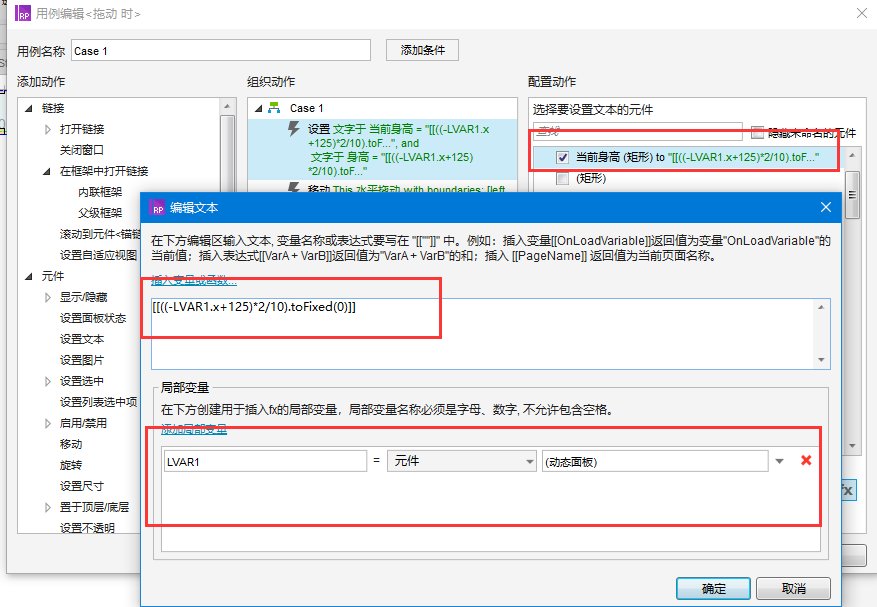

 1）、对矩形元件“当前身高”   进行文本设置，如图：

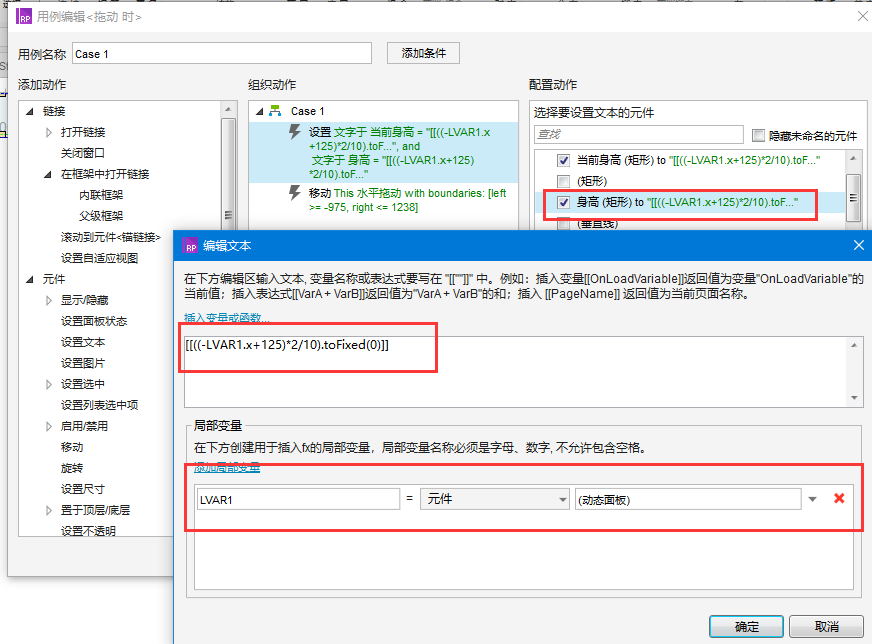

2）、对矩形元件“身高”   进行文本设置，如图：

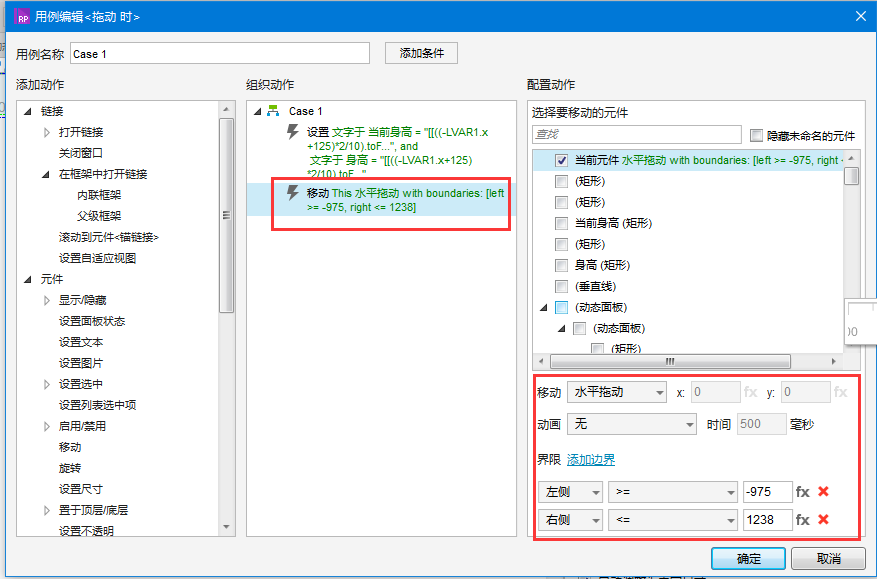

3）、对当前动态面板进行“移动”设置，如图

2、载入时

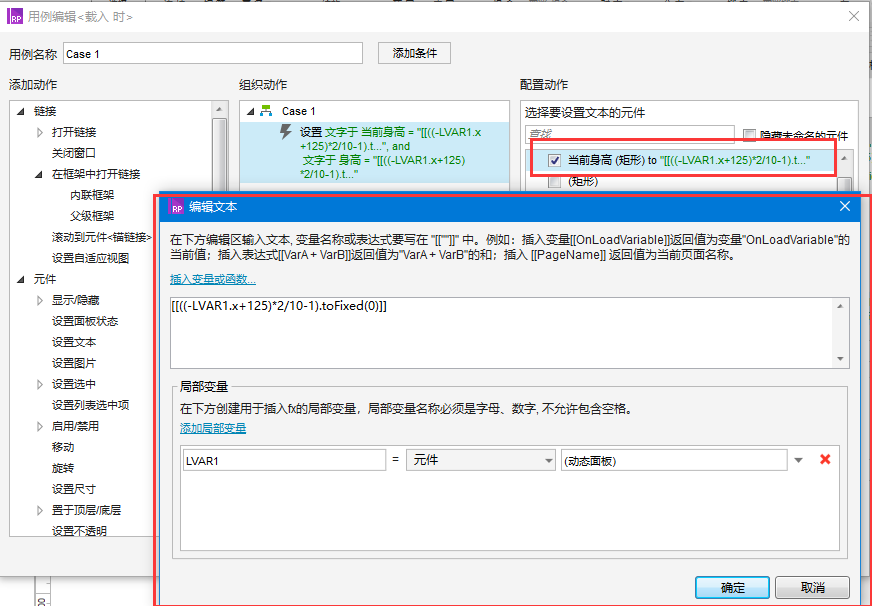

   1）、对矩形元件“当前身高”   进行文本设置，如图：

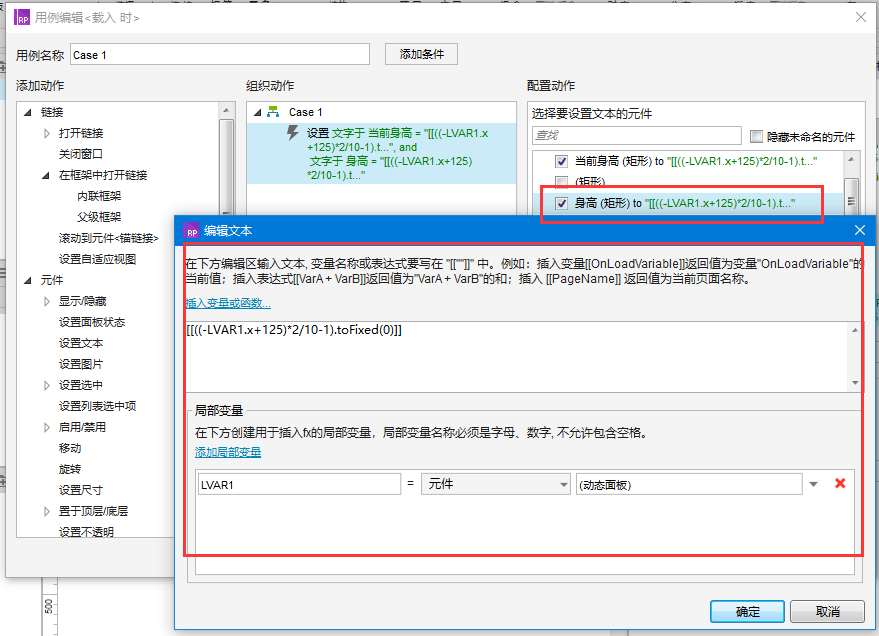

2）、对矩形元件“身高”   进行文本设置，如图：
