Axure8设计—动态仪表盘

本次分享的的案例是Axure8制作的动态仪表盘,根据设置的数值，仪表盘指针旋转到相应的值位置

预览及下载地址：https://2qiuwg.axshare.com

一、制作原型

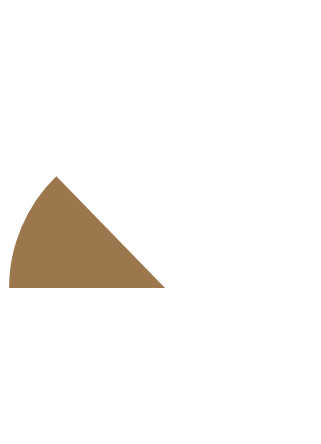

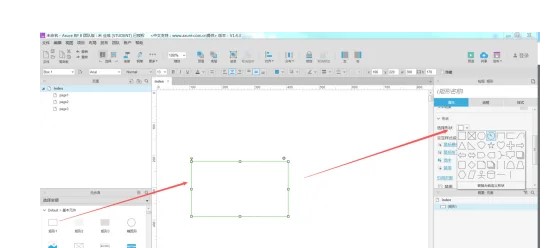

1、首先创建空白页面，在工作区域拖入一个矩形元件，并将其形状修改为扇形的样子，这里在属性中找到形状设置即可，如下图所示。

设置其大小设置为312312，颜色为：#9F7344，如下图所示

2.在工作区域拖入第二个矩形元件，并将其形状修改为扇形的样子，这里在属性中找到形状设置即可，其大小设置312312，颜色为：#FBBB0C；如下图所示。

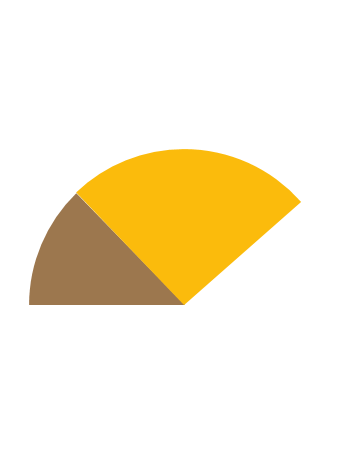

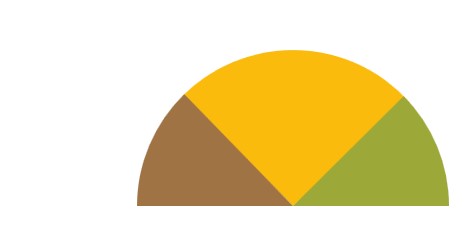

3.在工作区域拖入第三个矩形元件，并将其形状修改为扇形的样子，这里在属性中找到形状设置即可，其大小设置312*312，颜色为：#9CA837；如下图所示。

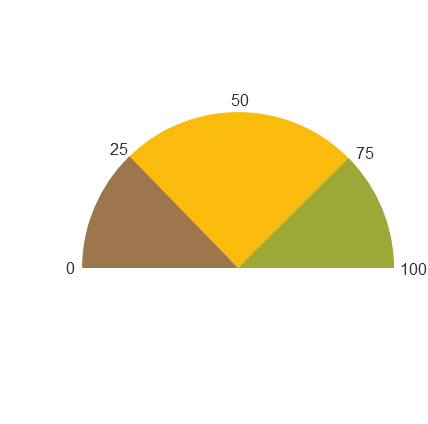

4.为仪表盘设置数据刻度，如图

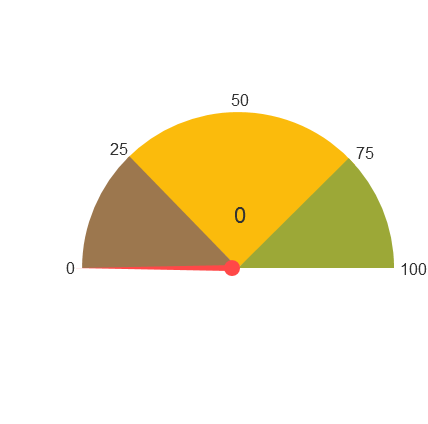

5.接下来制作指针，在工作区域拖入第四个矩形元件，并将其形状修改为三角形的样子，设置大小为：6156；拖入第五个矩形并将其形状修改为椭圆形的样子，设置大小为1616，设置颜色为#FF4848，并把组合在一起命名为“指针”，如下图所示

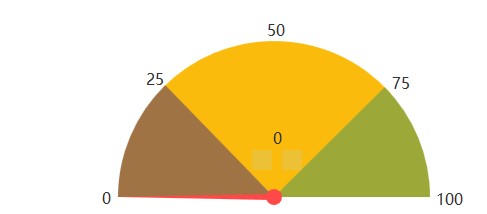

6.仪表盘区域拖入两个动态面板，命名为“1”和“2”，设置两个状态，两个动态面板设置为隐藏状态，其作用是控制指针的动态，拖入一个文本框命名为“3”，其初始值为0，用来显示仪表盘刻度，如下图所示

原型元件制作完毕，接下来对元件进行交互设置

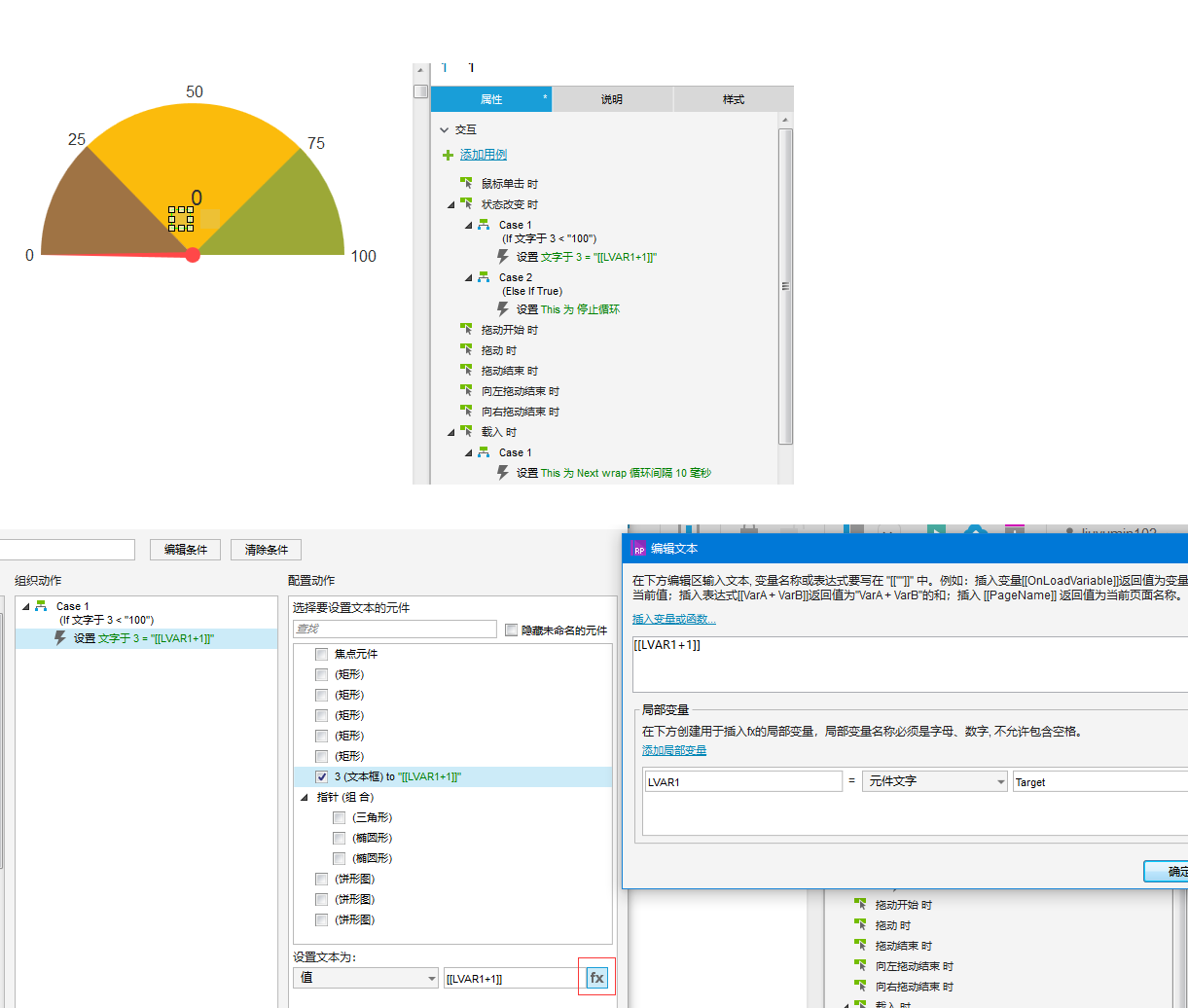

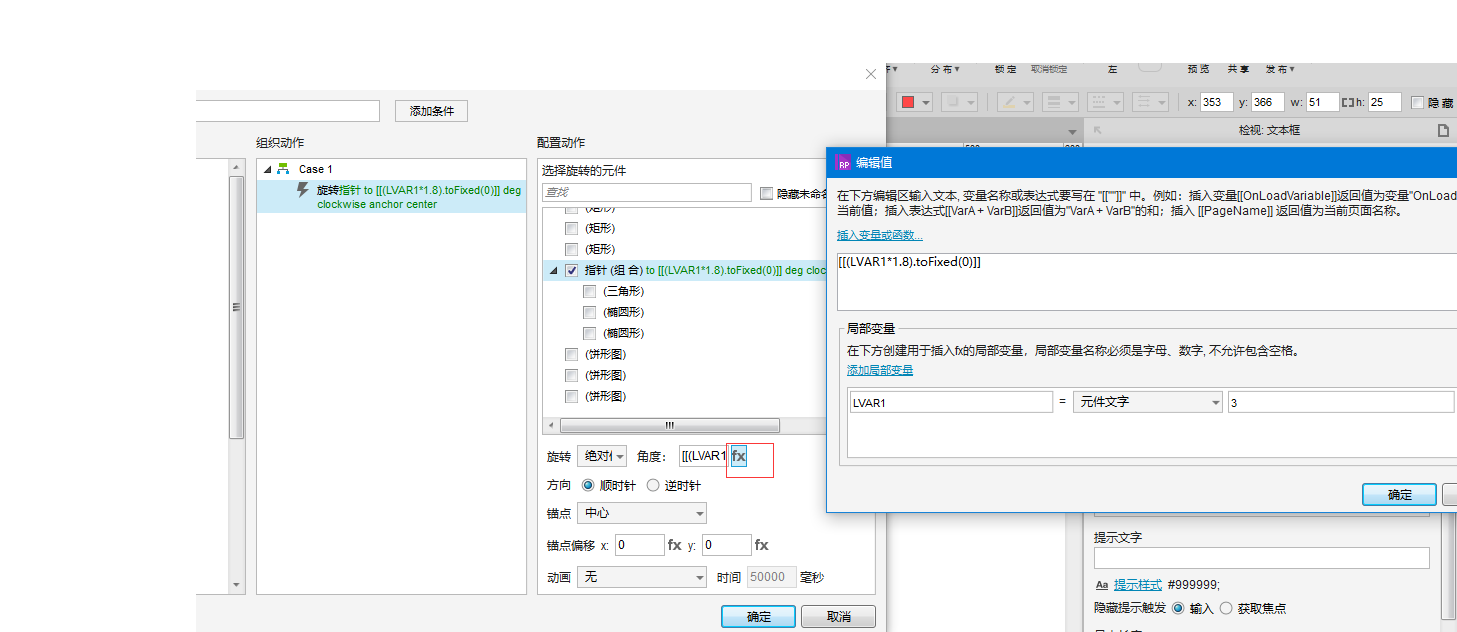

二、交互设置 1.动态面板“1”设置 选择动态面板“1”，对其”状态改变时“进行交互设置： 判断文本框“3”的值，其值可以为任意值，根据需要进行设置，例如：如果值设置为小于75，其指针指向75后停止，在这设置为小于100，设置文本框“3”的值为[[LVAR1+1]]，否则停止循环，并对其”载入时"事件进行设置，如下图所示

2.动态面板“2”设置

选择动态面板“2”，对其”状态改变时“进行交互设置：

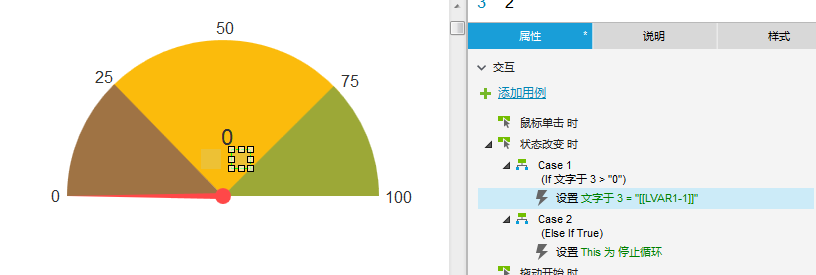

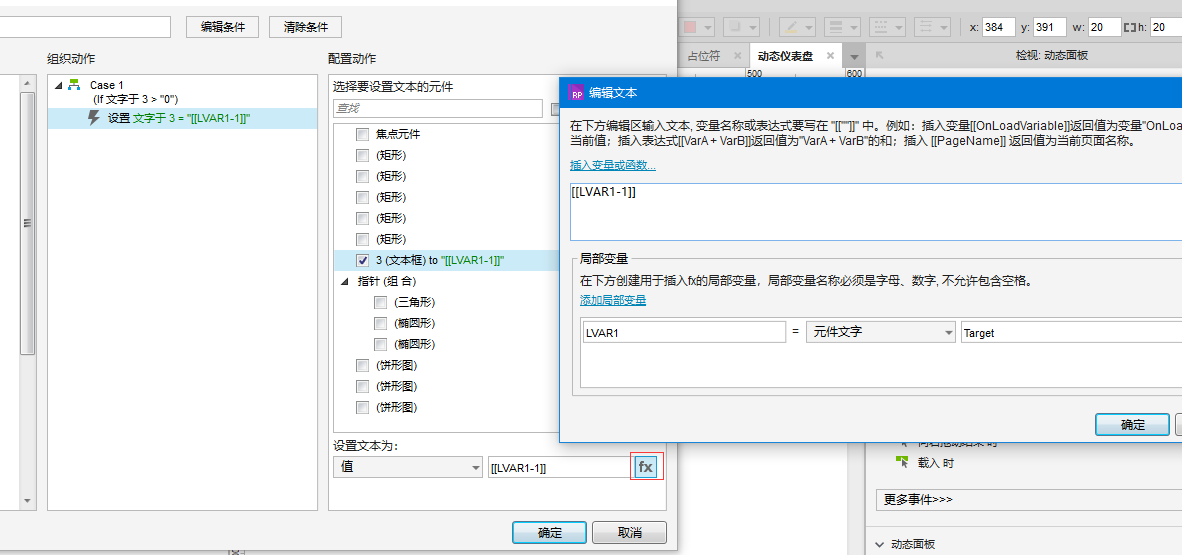

判断文本框“3”的值，其值如果大于0则设置文本框“3”的值为：[[LVAR1-1]]，否则停止循环，如下图所示

3.文本框“3”设置

选择文本框“3”，对其”文本改变时“进行交互设置：
