通过XPresso制作网红动态图形

本次分享的XPresso的使用示例，是一组铅笔模型根据随机域进行动态图形变化。

我知道网上有类似的插件可以实现同样的效果，我将我理解的背后逻辑和实现方式在这里分享给大家。欢迎指教~

已在文章末尾附上源文件，仅供参考。

会使用到的功能：

放样生成器、挤出生成器、XPresso标签、克隆生成器、矩阵生成器、随机域。

【功能简介】

【放样生成器】通过两条不相交的样条线创建过渡四边面模型。

【挤出生成器】通过样条子对象按照设定的方向和长度形成模型实体。

【XPresso标签】通过功能众多的可视化功能节点，灵活构建和控制点、线、面及粒子，实现与众不同的动态效果。

【克隆生成器】可以将子物体根据一定的规律生成任意多个子物体阵列。

【矩阵生成器】与克隆生成器可以进行转换。不同的是，矩阵生成器可以将点根据一定的规律生成任意多个点阵列。

【随机域】按照随机生成的二维或三维图像映射控制Mograph等对象产生随机的关联效果。

【分析】

可以将动画分解成三个模块：

第一个部分：创建一个铅笔模型，使这个模型能够受到某些参数的控制的同时，仍然能保证铅笔的外观特征。

第二个部分：在一条线上，能够随机排布铅笔模型，并产生随机的单轴向位置移动。

第三个部分：在铅笔位置移动的基础上根据位置判断铅笔的长度并随之改变。

接下来我按照这个顺序依次说明。

【第一部分】

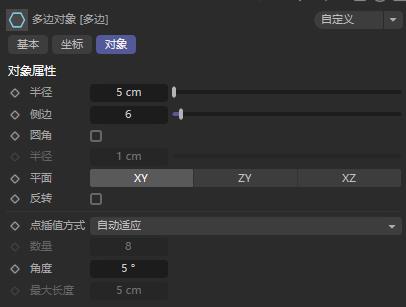

【1】创建多边形样条，半径为5cm。通过【挤出生成器】创建铅笔笔杆，偏移为80cm。

【2】通过刚刚创建的【多边形样条】使用【实例生成器】复制出一个【多边形样条】，这样可以控制一个多边形样条即可控制所有相关的参数设置。

【3】创建新的多边形样条，边数设置为18（因为跟笔杆的6边形是倍数关系可以更好的生成放样线条布线），使用【放样生成器】生成铅笔端头造型。再用【实例生成器】复制出一个圆环样条。

【4】新创建一个圆环半径设置为0.2cm。使用【放样生成器】生成笔尖造型。

*注：我为了后续的使用方便，这里铅笔的整体保证是100cm。

【可能的状况】预览示图可能产生阴影，可以通过调整【平滑标签】的平滑角度，调整到20°即可（根据自身情况调整）。

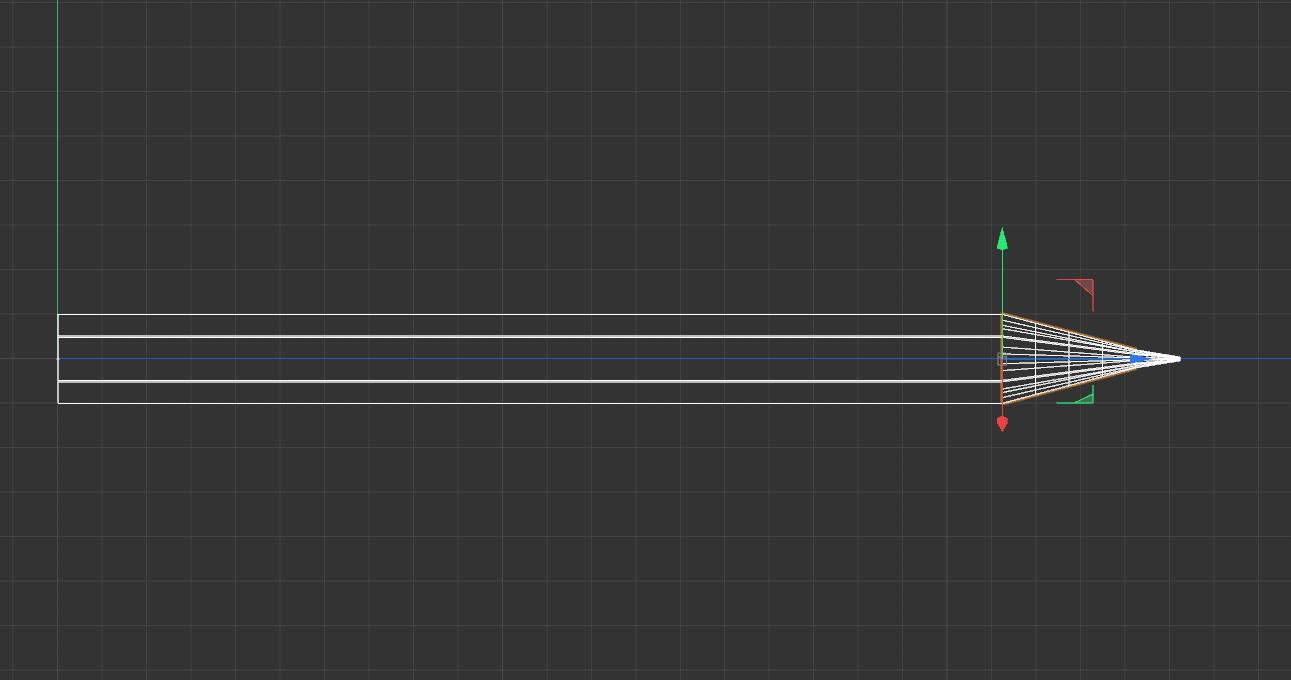

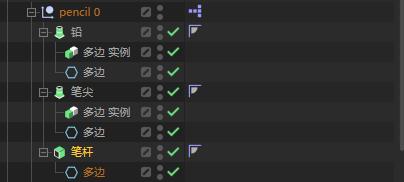

分别将刚才创建的三个部分的Z轴心调整到各自的-Z。如下图，这样做可以更好的控制三部分的位置方便计算。

完成上述的步骤即可得到一个100cm长，直径是5cm的铅笔模型。

但是，还不能控制铅笔的长度。我们可以自定义一个属性，来存储这个铅笔的长度和笔尖所占的比例。

这样后面部分就可以控制铅笔的长度了。

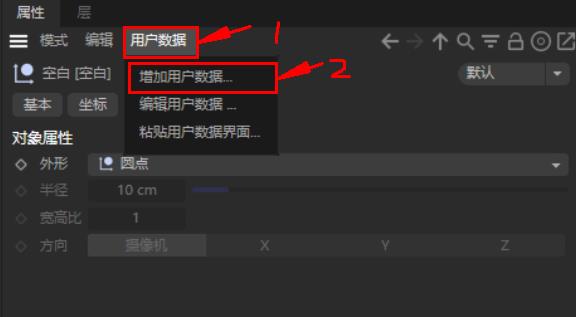

【5】将刚才创建的模型打组（Alt+G）。选择打组的这个空白对象，创建【用户数据】。

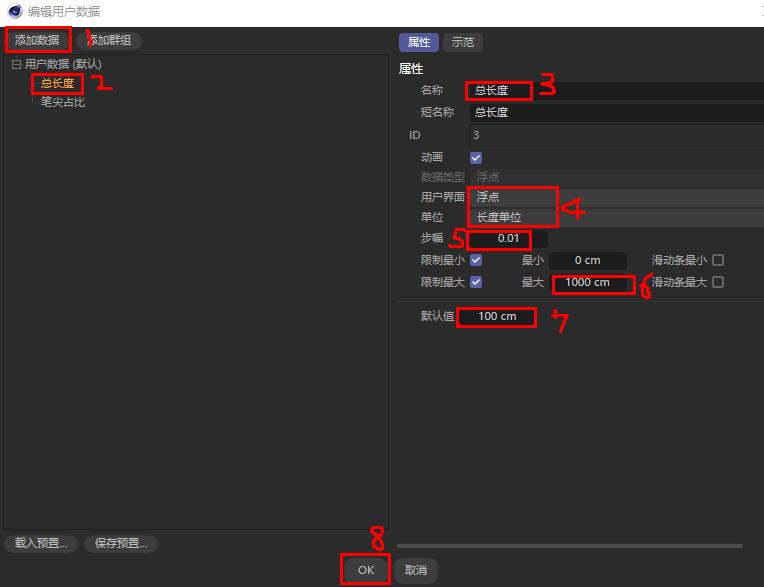

【6】创建用户数据并设置相应的参数。需要注意的是数据类型（XPresso就是对数据进行计算，数据类型不对是链接不上节点的）。

创建两个数据，一个是铅笔的【总长度】，另一个是【笔尖占比】用于控制笔尖的长度保持一个美观的比例。

笔尖占比我设定的是一个小数，其实就是百分比，后续在XPresso中作为比例参数使用。

【8】接下来，给空白对象创建一个【XPresso标签】。将空白对象改名为pencil 0。点开xpresso界面后，将pencil 0拖入界面中生成了一个节点，并将创建的两个【用户数据】（总长度、笔尖占比）鼠标左键拖拽到pencil节点的右侧。并如下图链接节点。

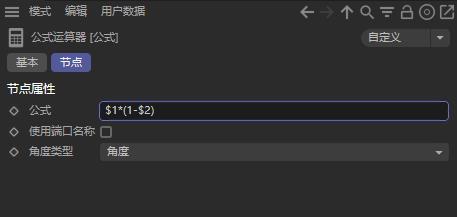

【公式】节点：在节点属性中输入

这样我们就得到了一个可以控制长度的铅笔模型。

【第二部分】

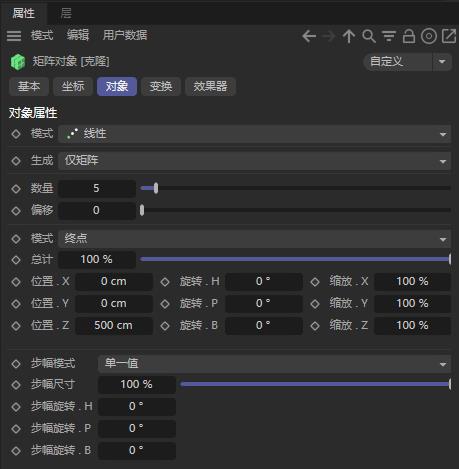

【1】创建【矩阵生成器】，这里我的参数设置如下：

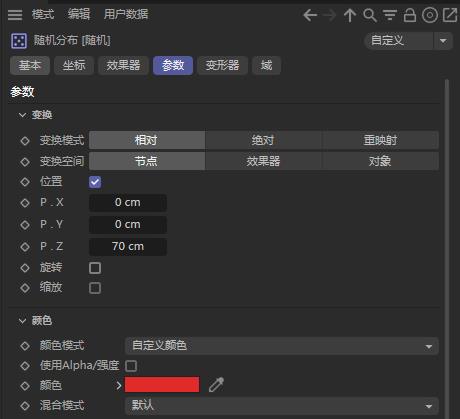

【2】为【矩阵生成器】创建【随机效果器】，让矩阵点可以在Z轴上随机的产生便宜值。参数设置如下：

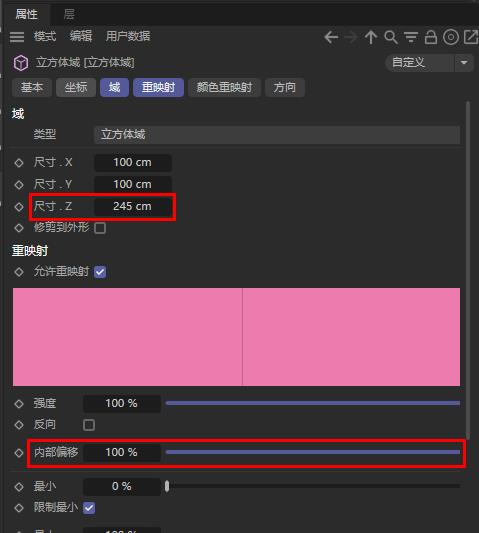

【3】为【随机效果器】创建一个【立方体域】来控制随机的影响范围。让首尾的两个铅笔不受随机影响。参数设置如下：

【4】将【pencil 0】复制出3个，分别为【pencil 1】、【pencil 2】、【pencil 3】。将这四个打组（alt+G），并命名为“克隆.1”。

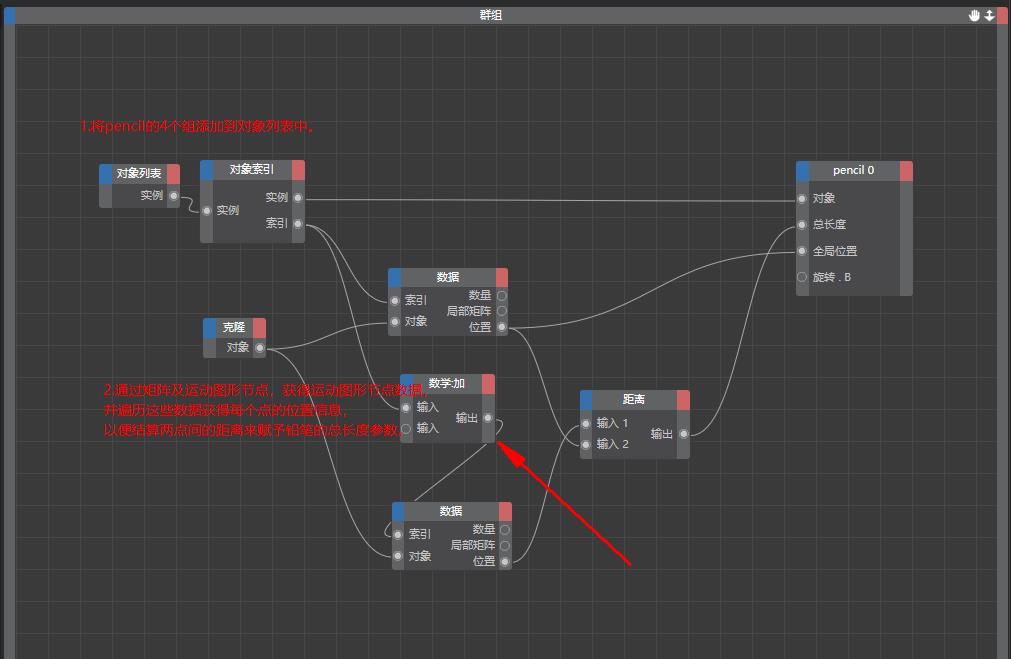

【5】新建一个【空白对象】，为他添加一个【expresso标签】。节点链接如下：

通过以上链接的节点，我们可以获得一个单一轴向上的动态图形。

【第三部分】

【1】将之前创建的铅笔模型组及有【expresso标签】的【空白对象】，和【矩阵生成器】打组（alt+G）。

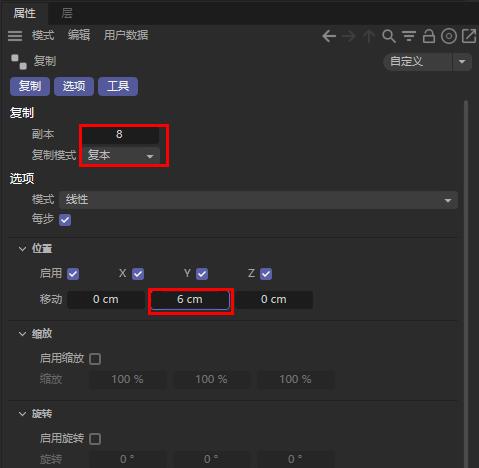

【2】在屏幕上方的工具栏中，找到【工具】-》【复制】并设置其参数，如下：

这样我们就可以得到一组的铅笔模型，点击播放就可以看到铅笔会随着位置的变化，改变自身的长度动画。

材质与渲染部分可根据需求自行处理。

以上，就是本次分享内容。

【思考总结】

如果想让铅笔能够根据位置的变化，能够产生自转的动态该怎么办呢？

【源文件】

链接：https://pan.baidu.com/s/16_9TSYGFinrYqOIjnCBwmg 提取码：ahdm
