如何绘制用例图？

一、用例图的概念

用例图（Use case diagram）是用户与系统交互的最简表示形式，展现了用户和与他相关的用例之间的关系。通过用例图，人们可以获知系统不同种类的用户和用例。用例图也经常和其他图表配合使用。

尽管用例本身会涉及大量细节和各种可能性，用例图却能提纲挈领地让人了解系统概况。它为“系统做什么”提供了简化了的图形表示，因此被誉为“搭建系统的蓝图”。

在实际项目中，任务分析需要细化到具体的交互步骤，步骤与步骤之间的顺序、依赖关系，还有步骤的重要程度。它还包括典型的出错之处，以及出错后设计应给予的支持或引导。

二、用例图六元素

用例图主要包含以下 6 个元素

• 参与者（Actor）
• 用例（Use Case）
• 关联关系（Association）
• 包含关系（Include）
• 扩展关系（Extend）
• 泛化关系（Generalization）

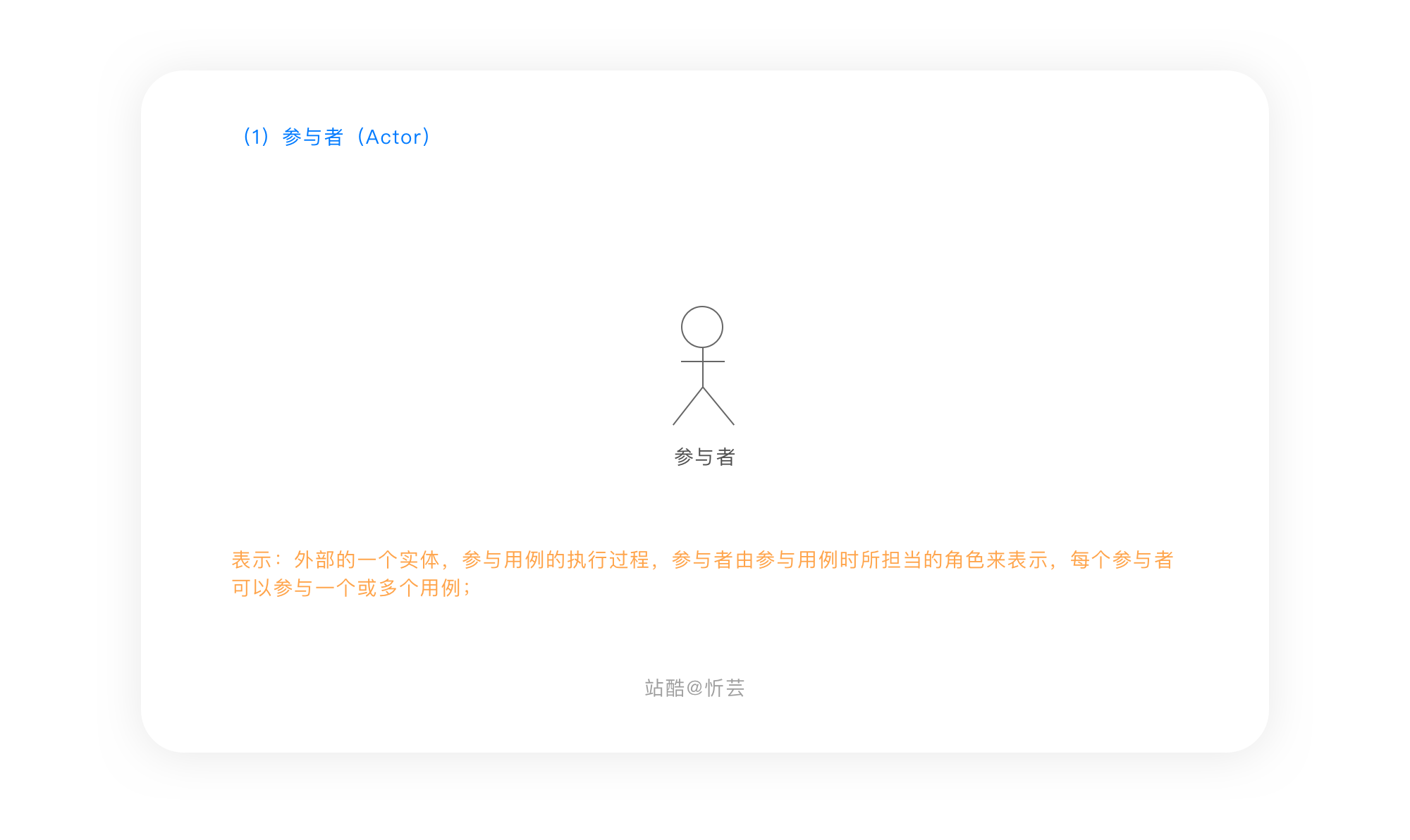

（1）参与者：外部的一个实体，参与用例的执行过程，参与者由参与用例时所担当的角色来表示，每个参与者可以参与一个或多个用例；

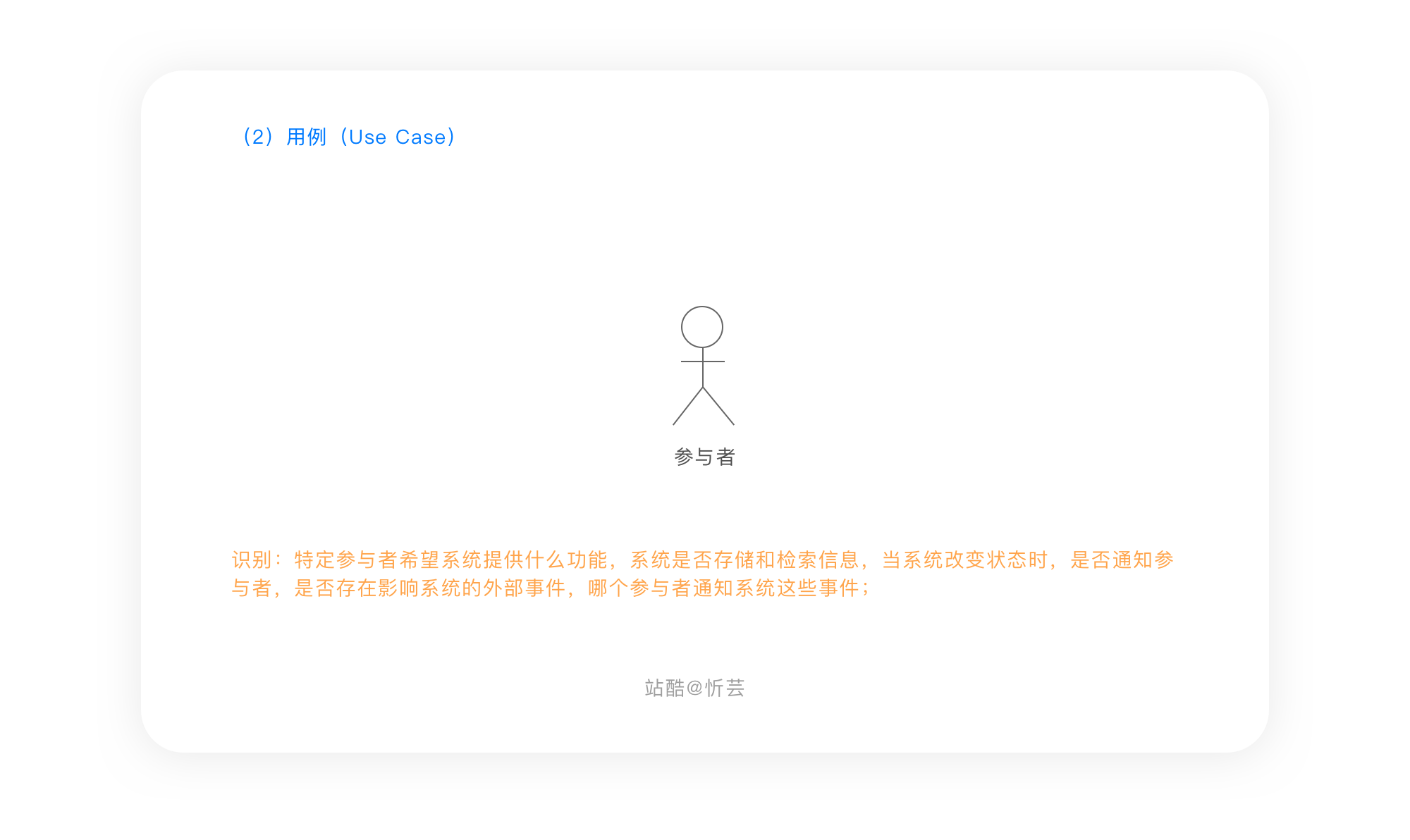

（2）用例：外部可见的系统功能单元，在不揭示系统内部构造的前提下定义连贯的行为，不是需求或功能的规格说明，用例的表示：简单名（Simple Name）和路径名（Path Name）

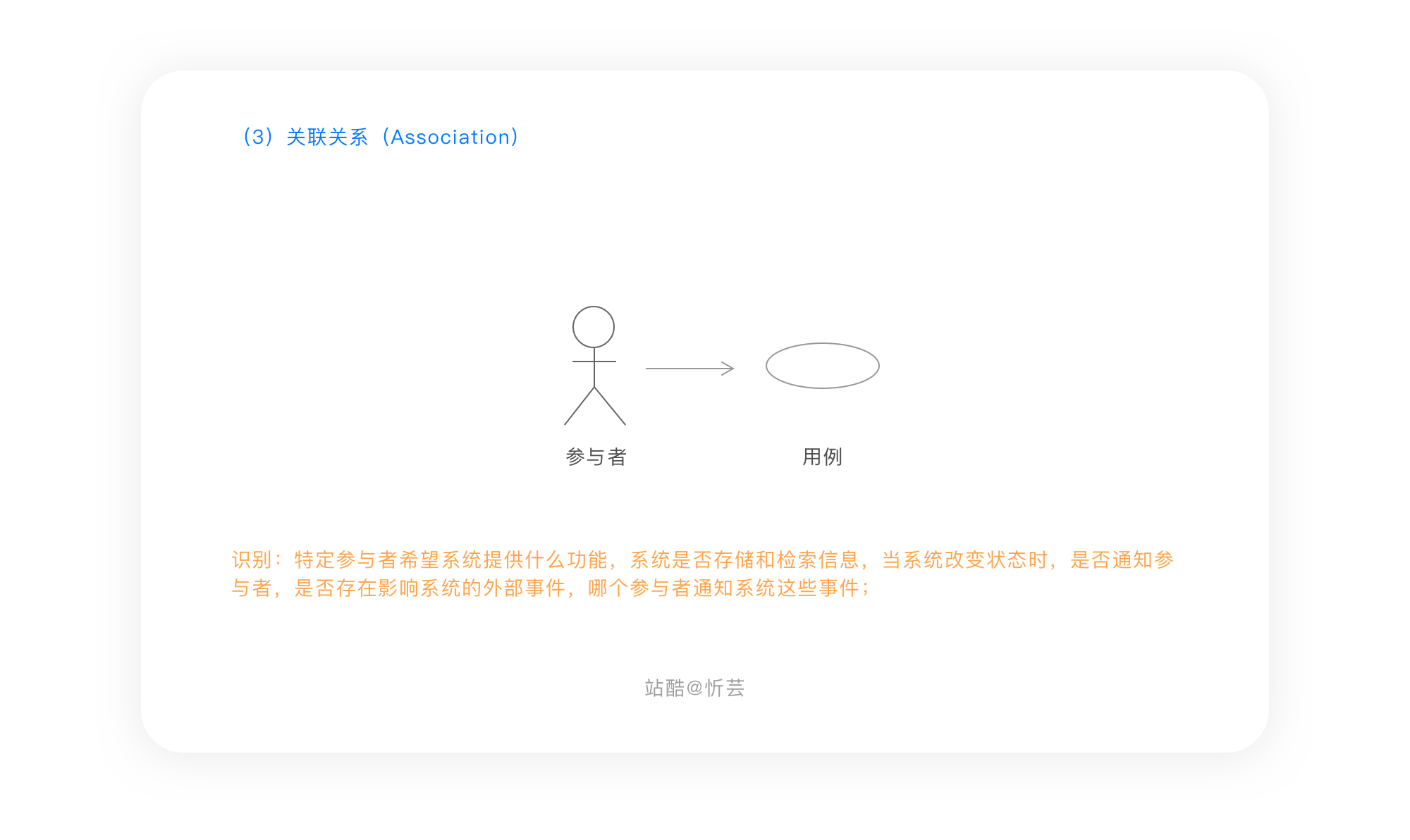

（3）关联关系：表示参与者与用例之间的关系，不同的参与者可以访问相同的用例；

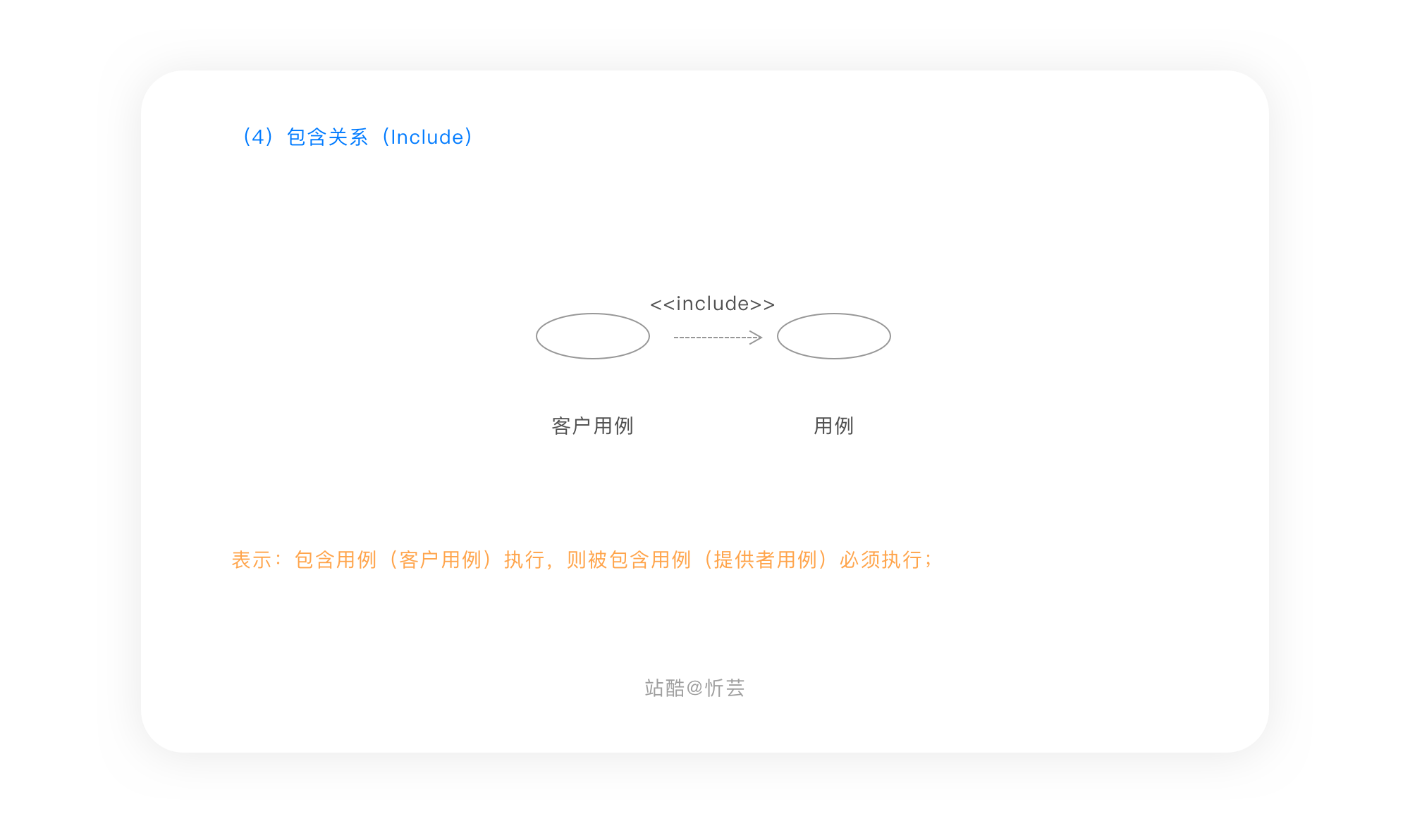

（4）包含关系：包含用例（客户用例）执行，则被包含用例（提供者用例）必须执行；

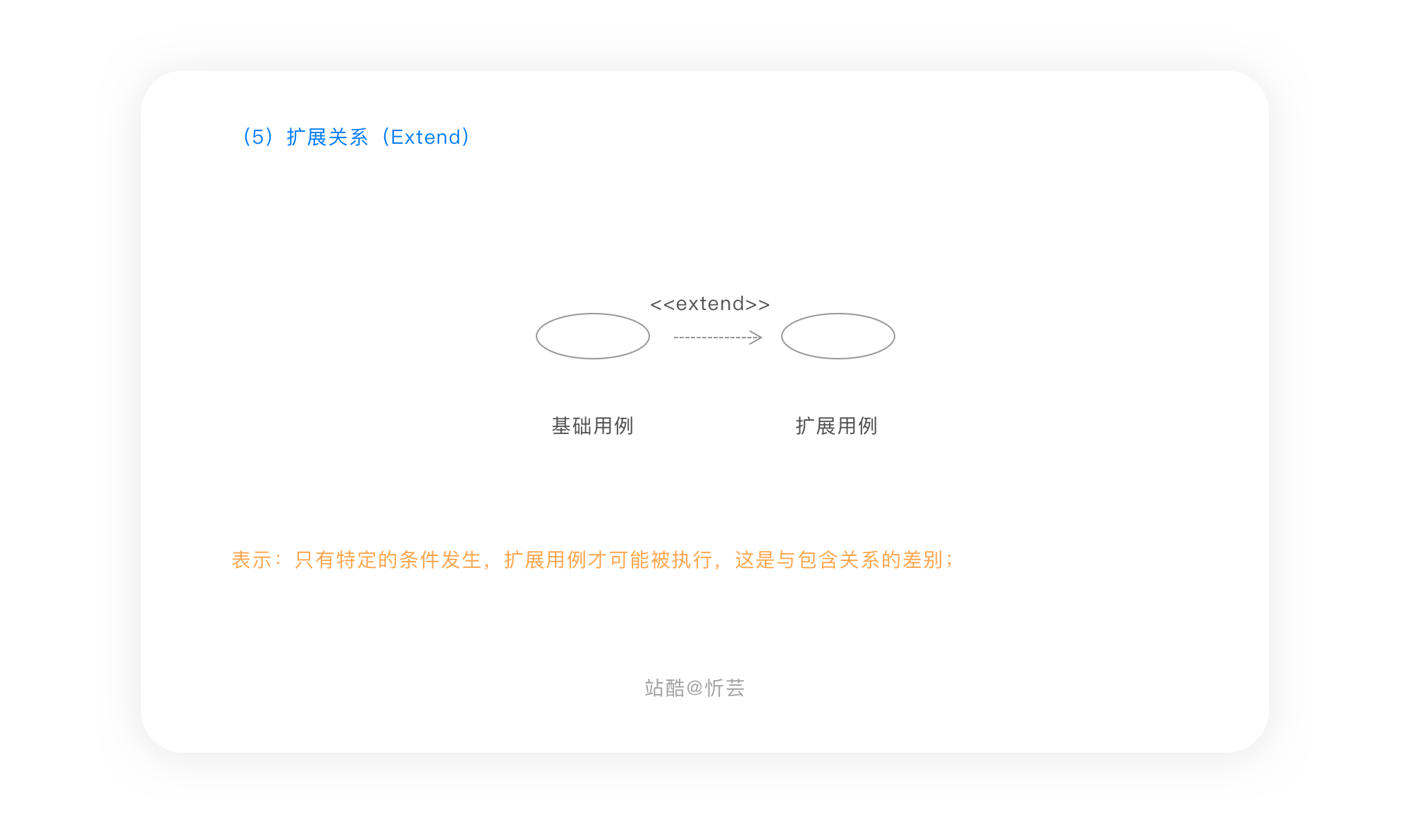

（5）扩展关系：只有特定的条件发生，扩展用例才可能被执行，这是与包含关系的差别；

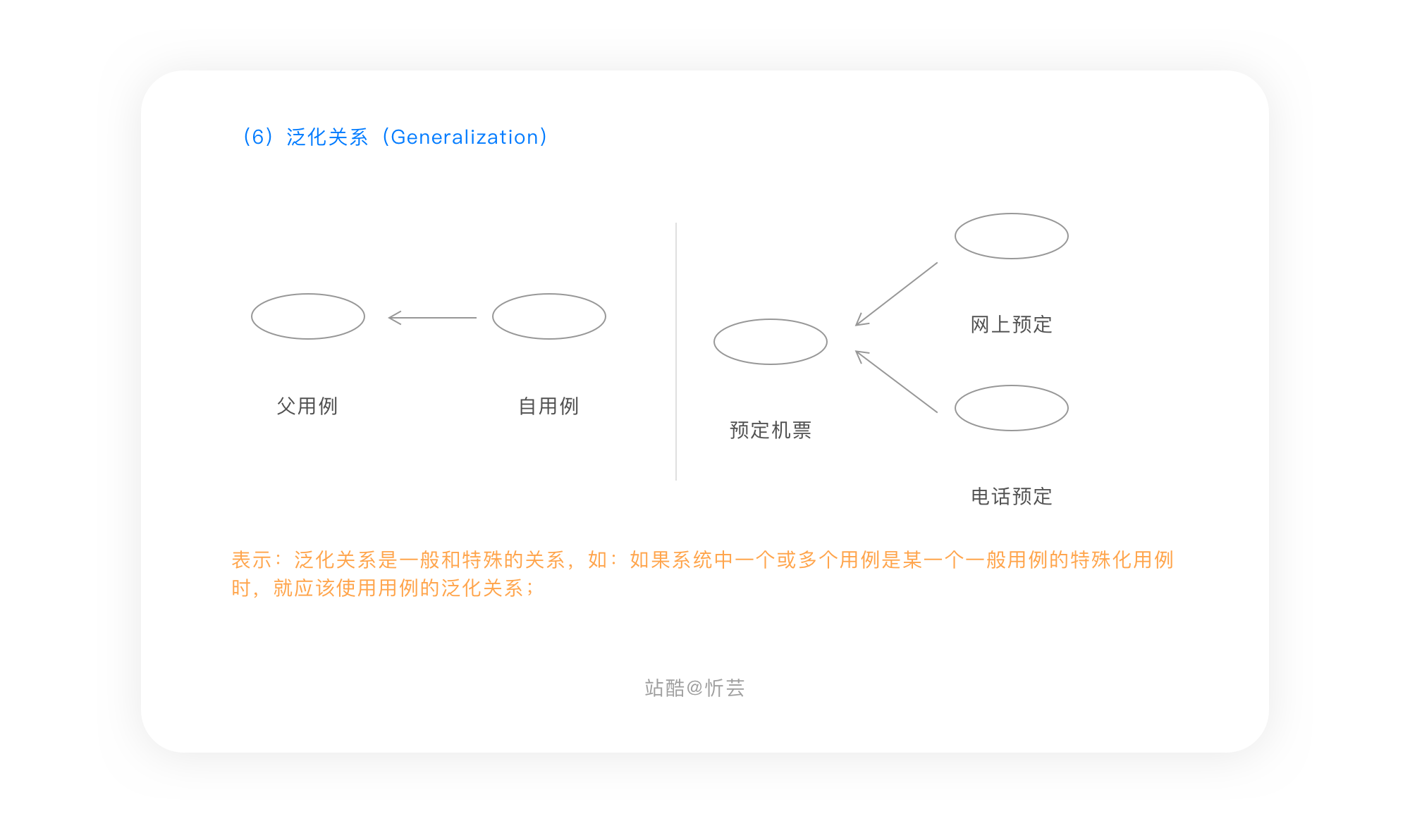

（6）泛华关系：泛化关系是一般和特殊的关系，如：如果系统中一个或多个用例是某一个一般用例的特殊化用例时，就应该使用用例的泛化关系；

还需要提及的重要概念是用例（use case）。用例是软件工程中的术语，最早被广泛采用是在面向对象的程序设计里。用例描述用户本身（如冬季、情绪等）。用例的编写需要涵盖所有可能的情况，而情景更多关注的是主要用户的完成任务的主要过程。

三、用例图示例

用例是构架产品需求的最好方式，被广泛用于撰写产品需求文档。用例可以通过用例图和用例描述来呈现。一个典型的用例图，它包括：

1、角色（如仓库管理员、店主、客服等）

2、用例名（指系统提供的功能以动词+名词的形式，如商品入库、设置警戒值、审核出库单等）

3、连接（连接角色和用例饿，表示角色正参与用例）

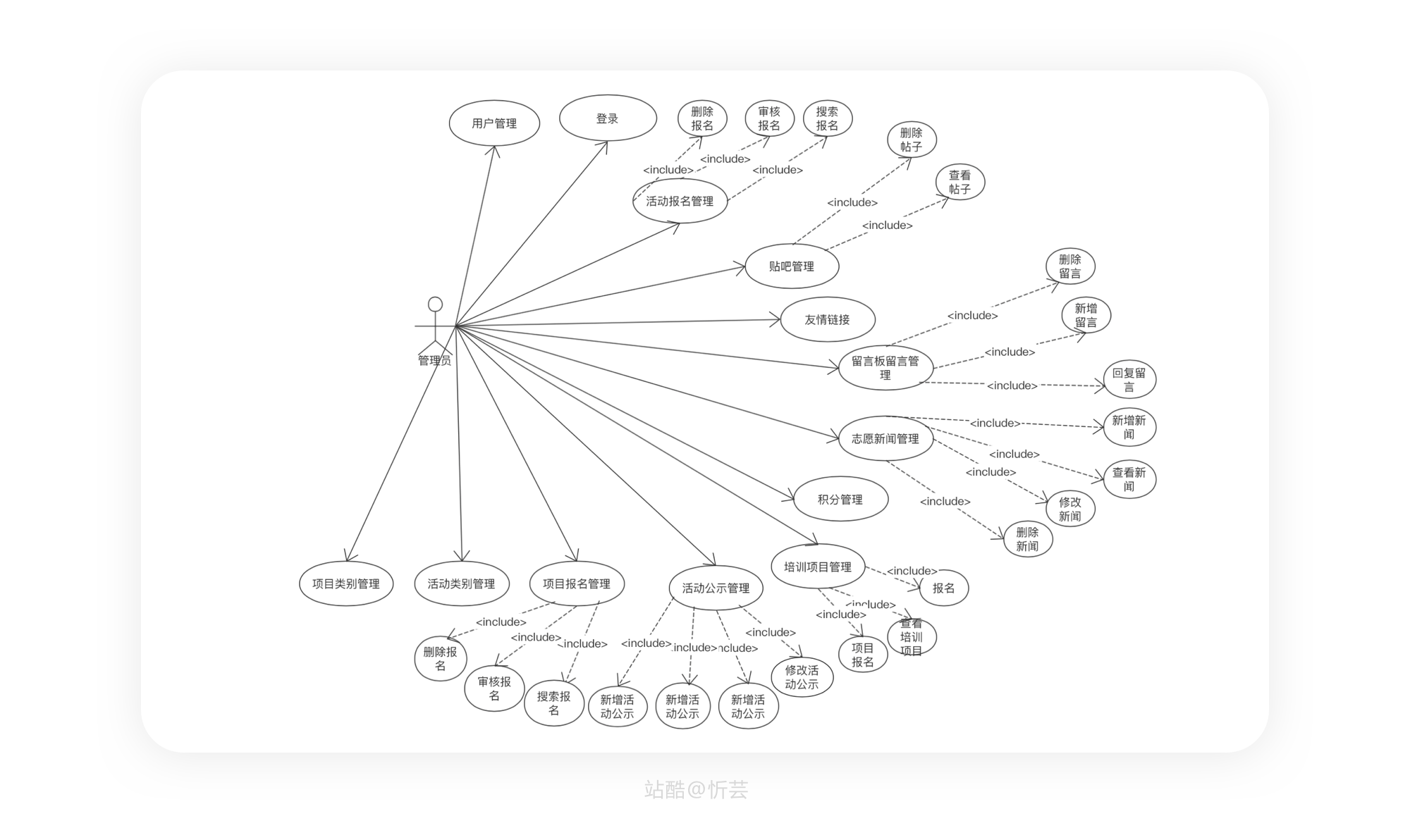

如下图：圆圈中表示的就是用例名，虚线的箭头表示来用例之间的关系，“include”表示的是包含关系，常用的关系还有泛化关系（gen-eralizatio），拓展关系（extend）

四、用例文字描述

而用例描述则是更详细的文字描述，一份典型的用例描述通常包括：

（1）主要角色；

（2）情景中的目标：角色想完成什么？

（3）范围：角色使用什么系统/功能？

（4）涉众和相关人：还有哪些相关角色？他们的目标是什么？

（5）前置条件：必须使得这个用例发生？

（6）触发条件：什么使得这个用例发生？

（7）主流程：为完成目标有哪些典型步骤？

（8）其他说明：还有哪些情况？出现异常情况，如何处置？

情景与任务分析的一大难点在于细节程度的控制。到底在描述一个情景时需要详尽到什么程度？过于粗略可能无法发现设计机会，过于详细则可能使主任务被“淹没”。因此，情景和任务分析应结合行业需求（主要功能点），有针对性地取情景，有重点地进行描述。

五、总结

用例图的目的就是为了可以让人在一个更高的层次概览整个系统，用平白的话语让项目参与者理解系统。它可以辅以额外的图表和文档，以更加完整地展现系统的功能和技术细节。通过用例图来获取需求、指导测试，还可在整过程中对其它工作流起到指导作用。
