【地形系列】TerreSculptor2.0 建模使用教程

一. 软件介绍：

      看到微信公众号【CG世界】推荐的一款地形生产软件，由aka大佬开发商DavidGreen发布了一款可供用户“开放使用”的地形生成&编辑软件TerreSculptor2.0，用于创建和编辑完整的高度贴图、权重贴图、遮罩、splatmaps和法线贴图等。感觉制作简单、效果不错，因此进行了深入研究。

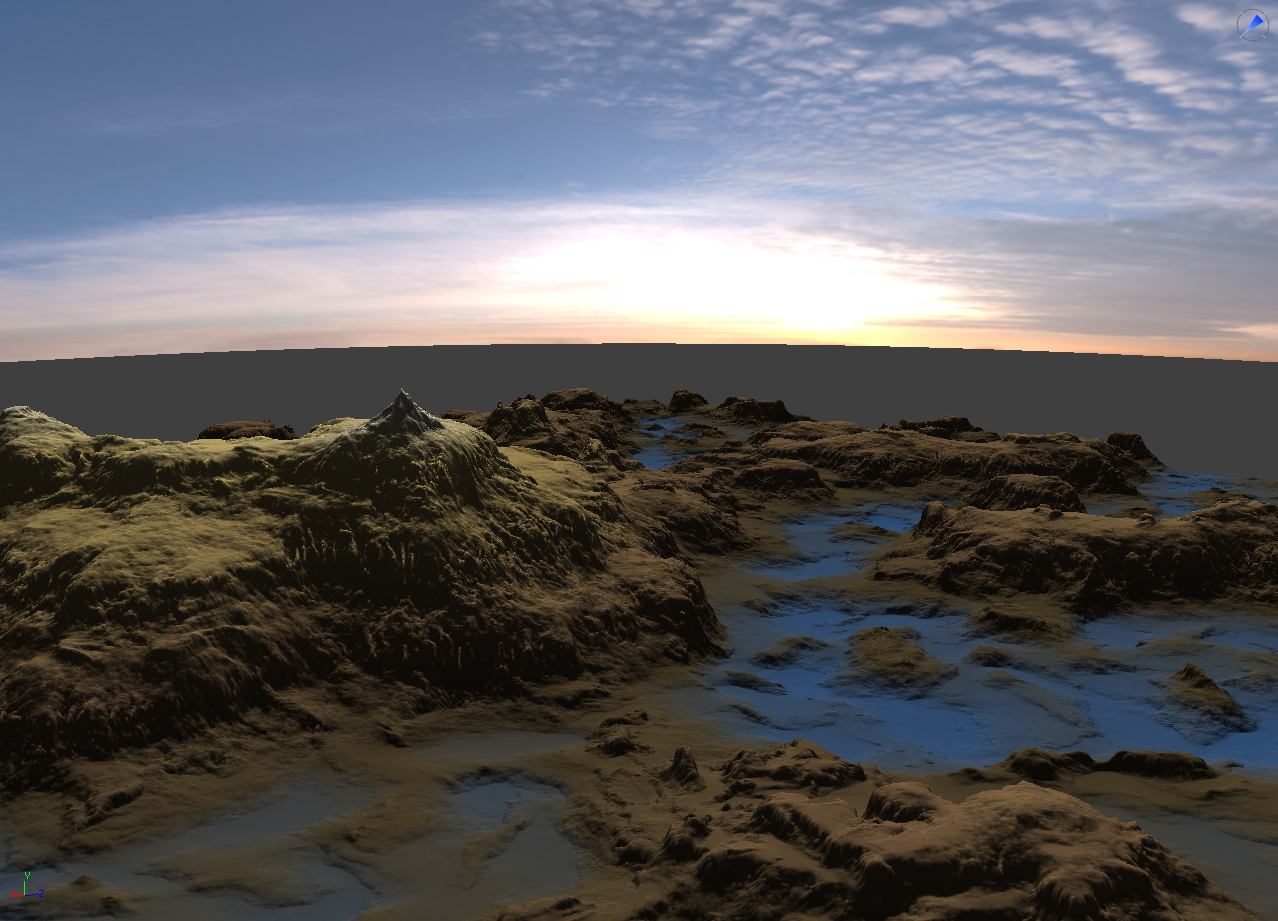

二. 最终效果：

三. 制作思路：

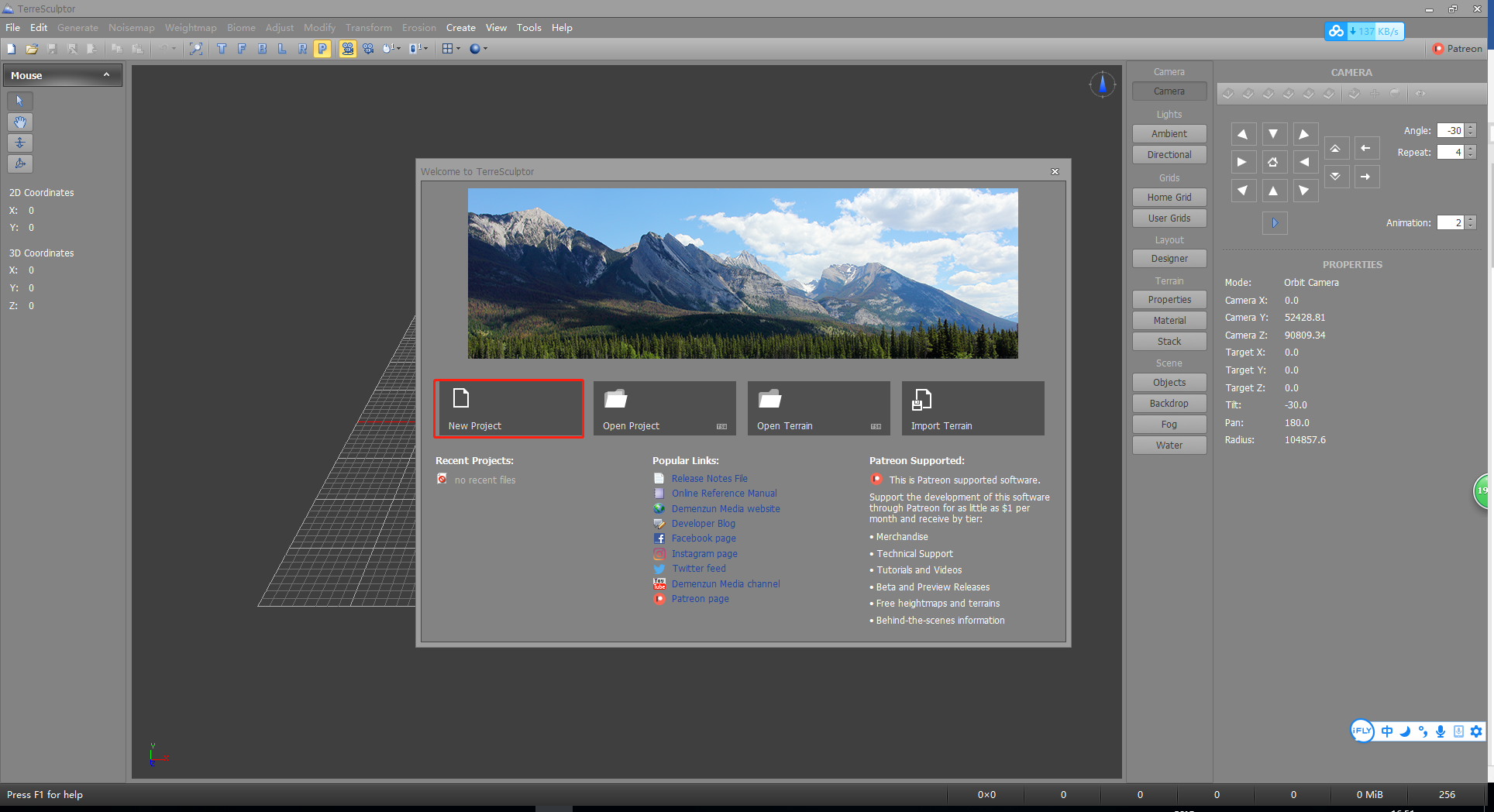

1. 打开软件，新建工程：

2. 选择或自行设置地形分辨率大小，点击OK，确认：

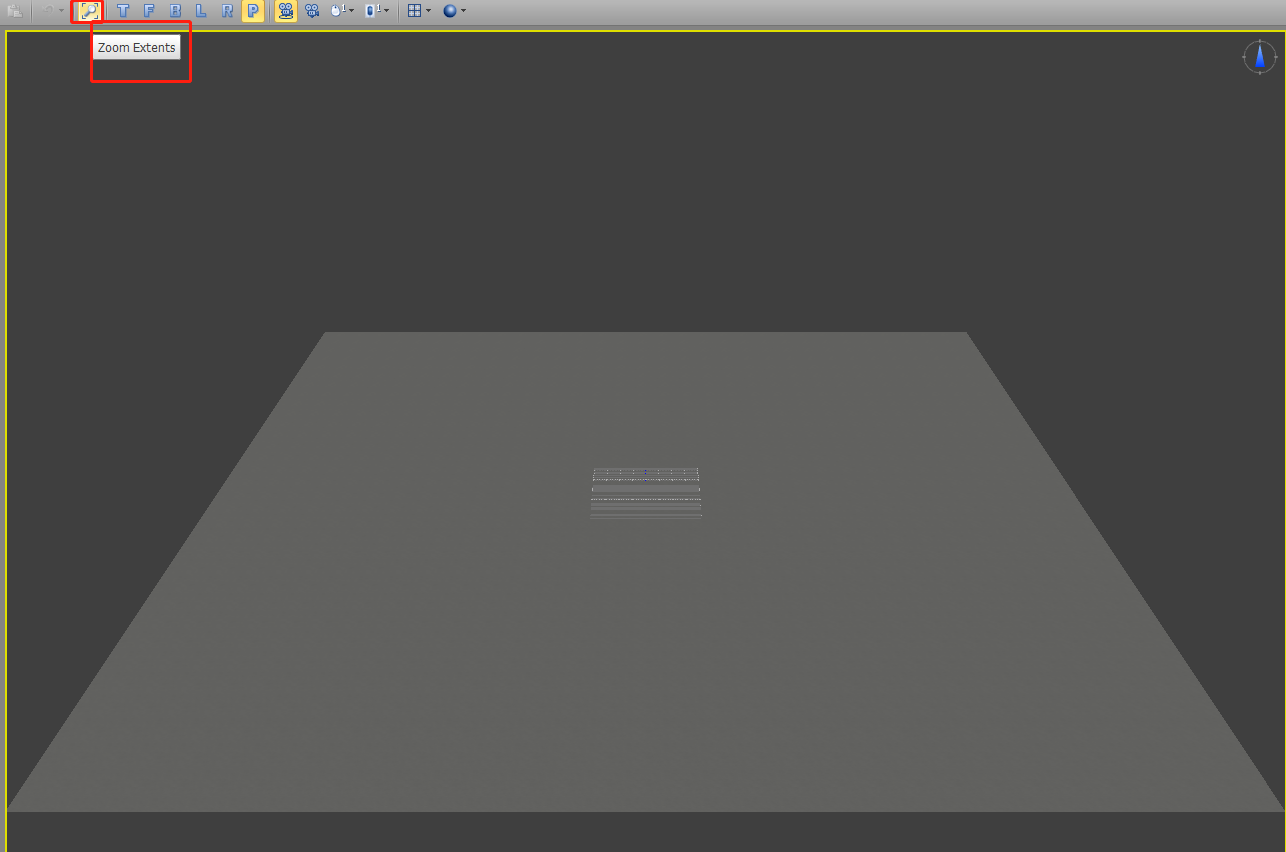

3. 点击“Zoom Extents”自适应画面显示：

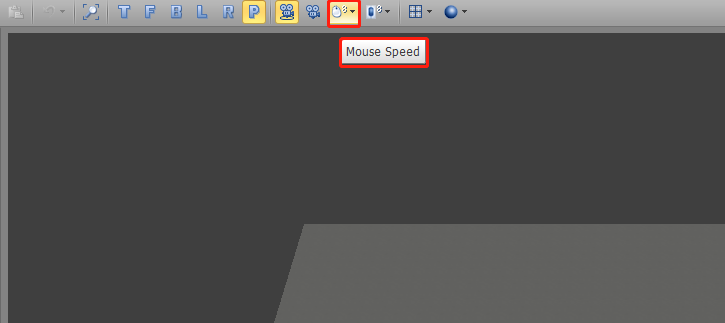

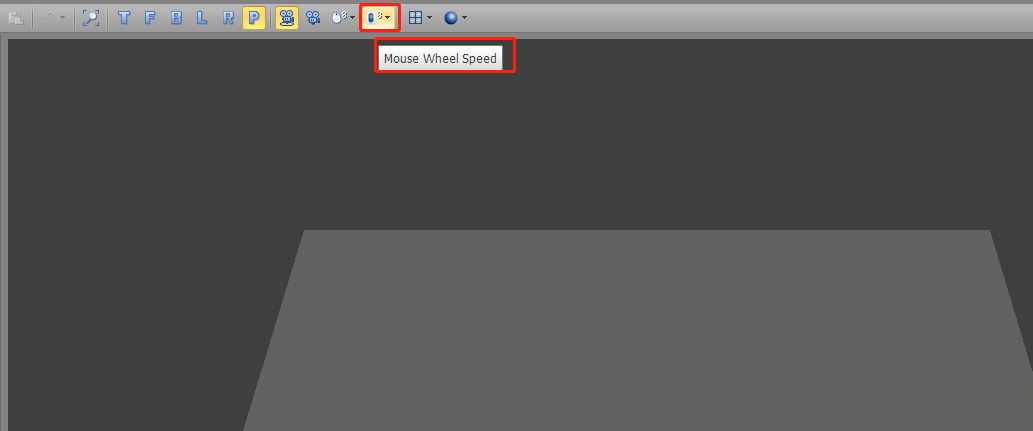

4. 分别调整Mouse Speed--鼠标左键按住旋转速度为8x,Mouse Wheel Speed—鼠标中轮旋转调整画布速度为8x：

鼠标左键按住旋转速度调整为默认速度的8倍。

鼠标中轮旋转调整画布速度调整为默认速度的8倍。

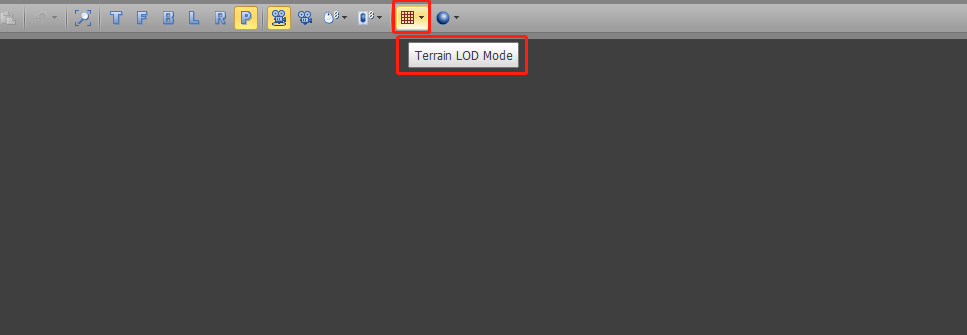

5. 将Terrain LOD Mode-地形网格切换为Normal LOD-常规网格，这样网格比较密一些：

6. 在Scene-场景，Objects-物体下，关闭Home Grid-主页网格显示，效果如下：

关闭前

关闭后

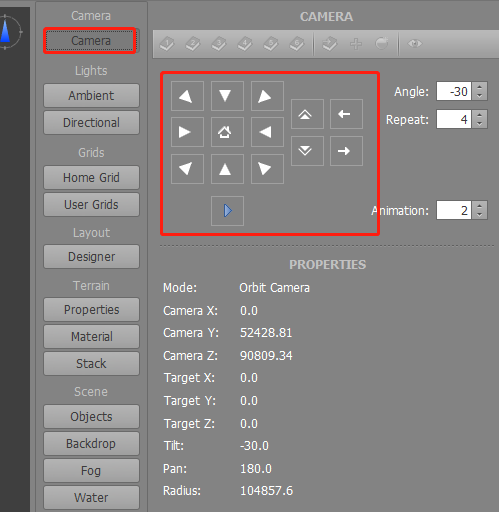

7. 切换至Camera-相机界面，其中红框中的按钮为调整显示角度的快捷按键：

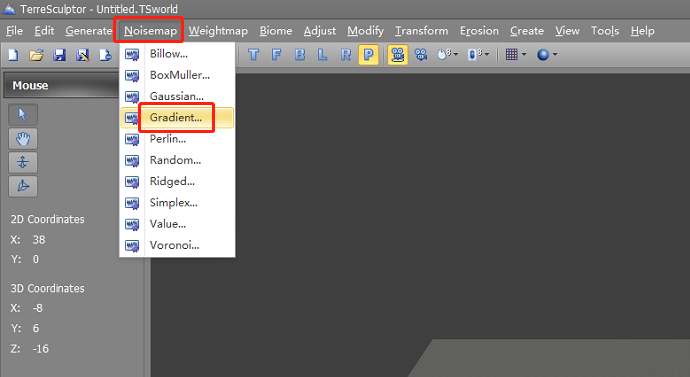

8. 在菜单Noisemap-躁波贴图下，选择Gradient Noisemap Generator -梯度躁波贴图创建：

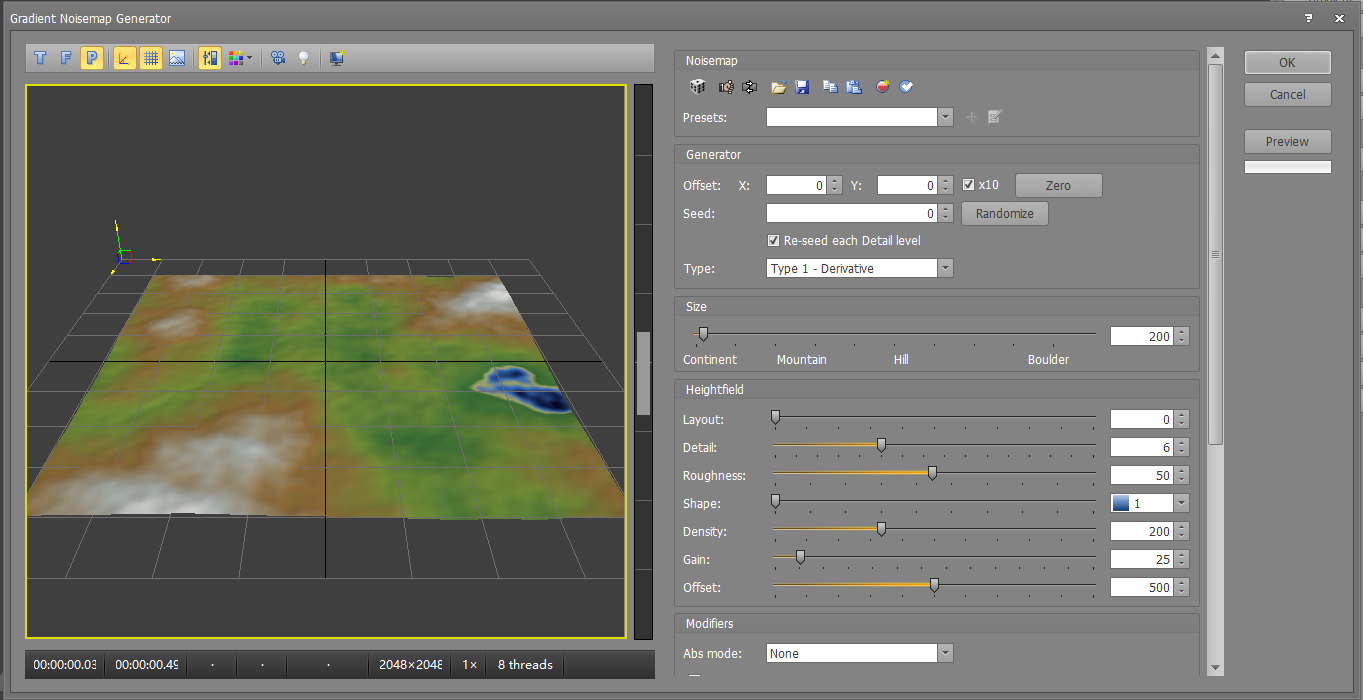

9. 打开后，界面如下：

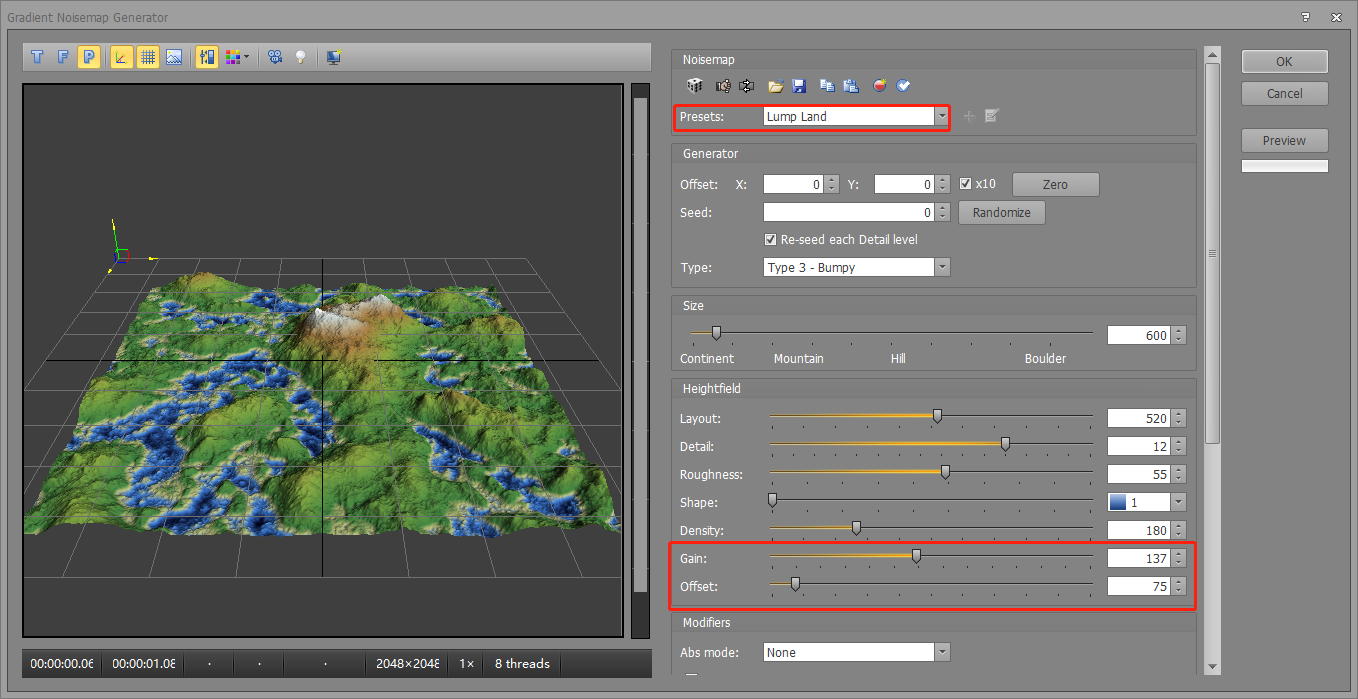

10. 选择预置Lump Land-地块，并调整Gain-高度、Offset-抵消参数，效果如下：

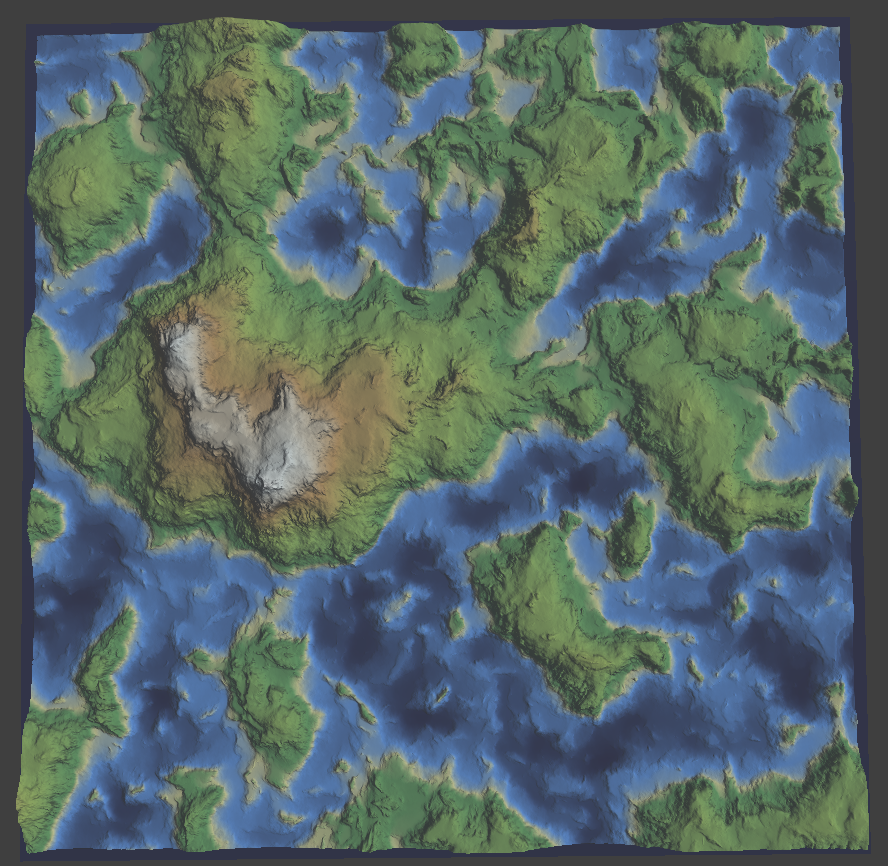

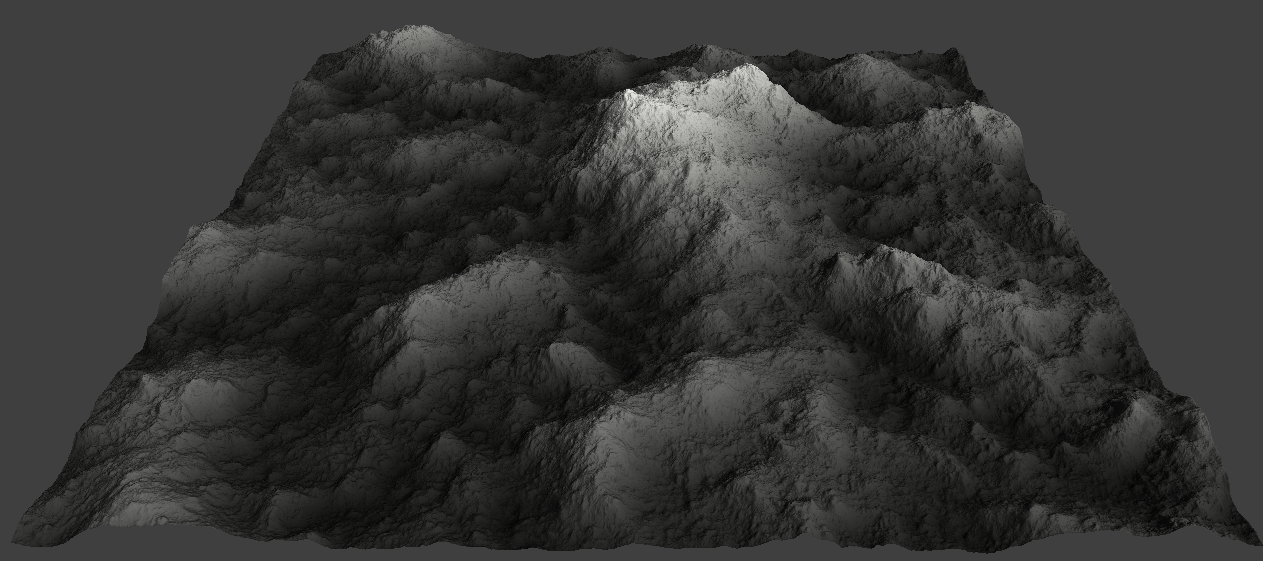

11. 点击OK,生成如下地形：

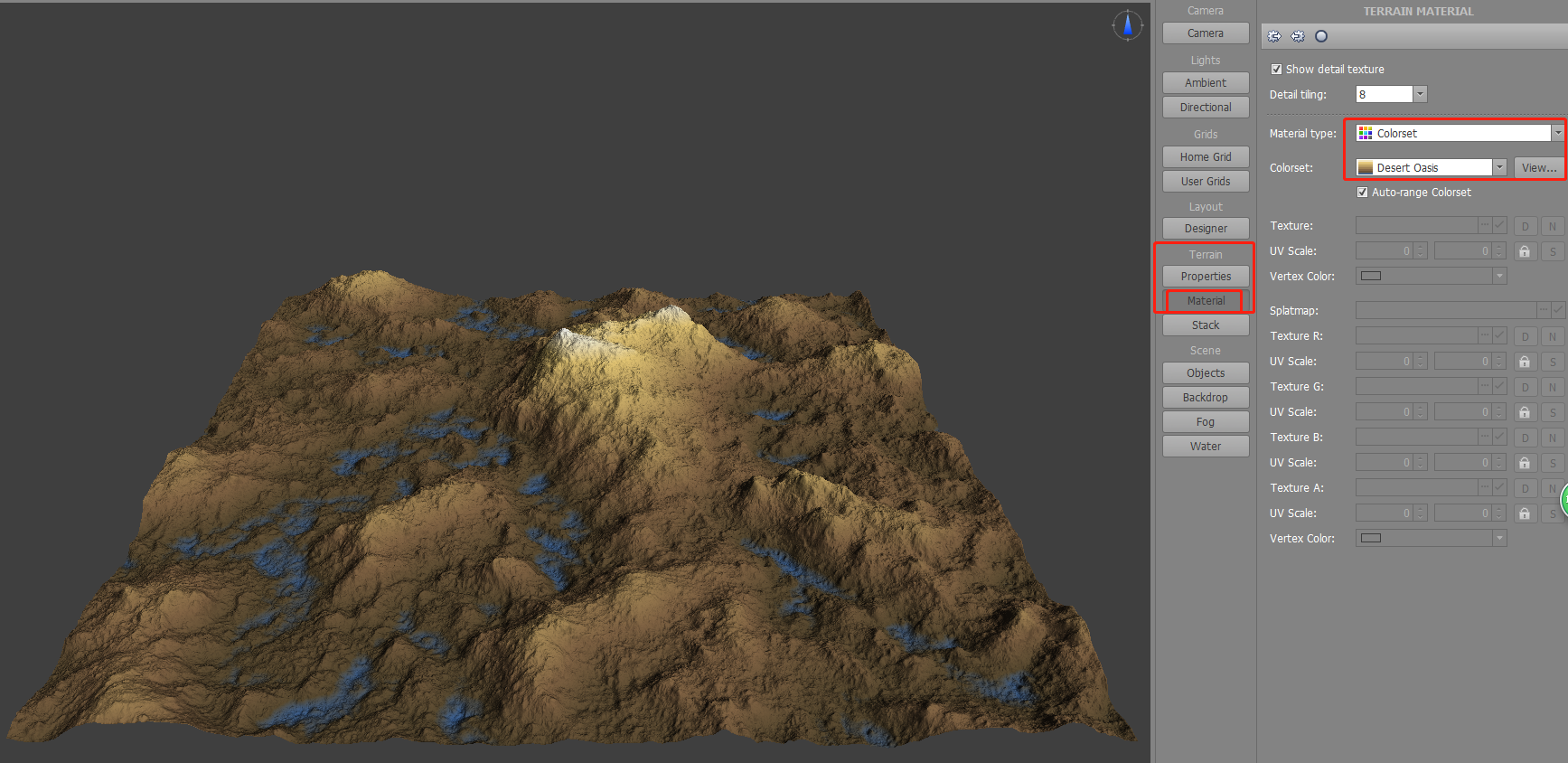

12. 在Terrain-地形，Material-材质下，选择Material type-材质类型为：Colorset-颜色设置：

13. 在Transform-变换下，打开Terrace-梯田，为地形添加梯田效果：

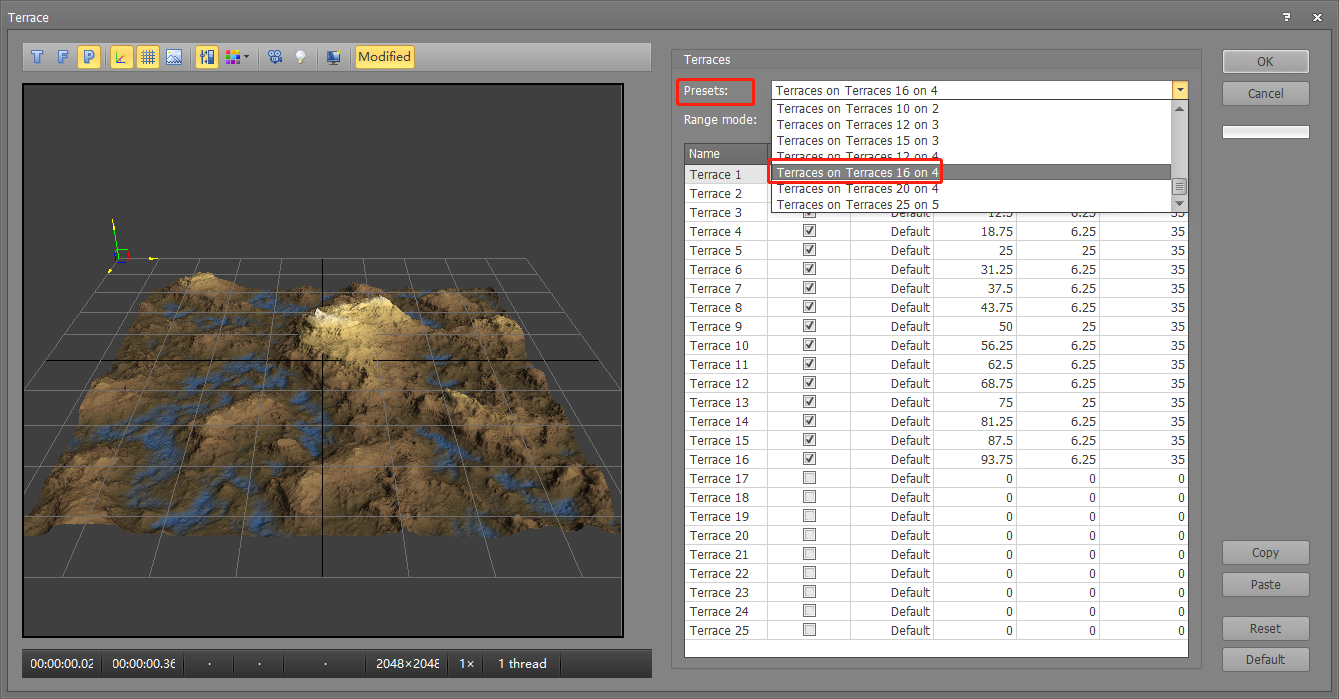

14. 选择“Terrace-梯田”预置效果：Terraces on Terraces 16 on 4:

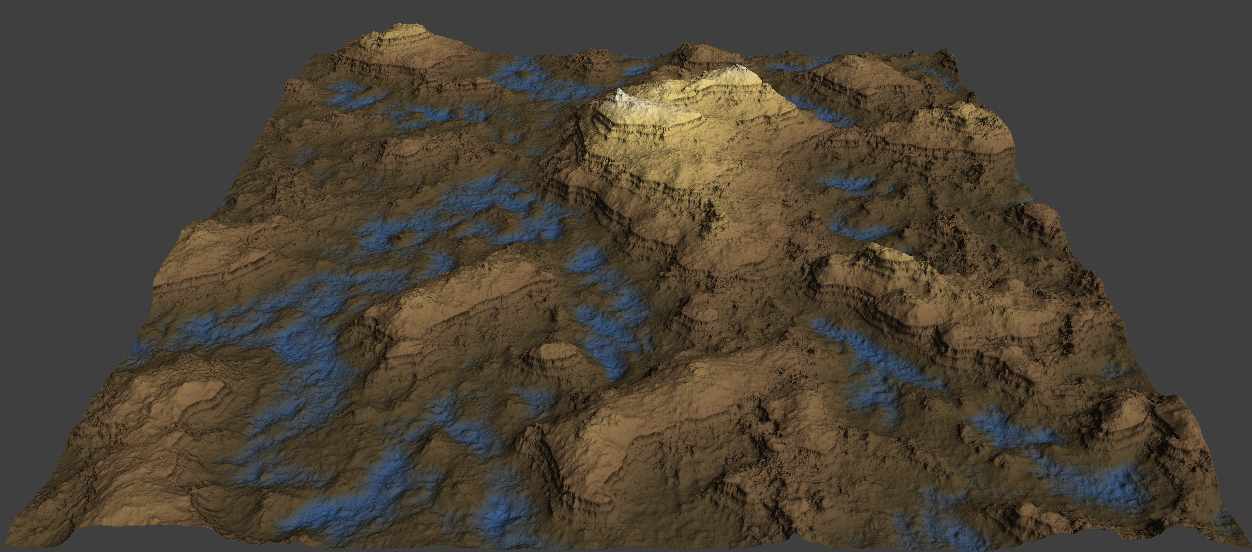

15. 点击OK确认后，生成的梯田效果如下：

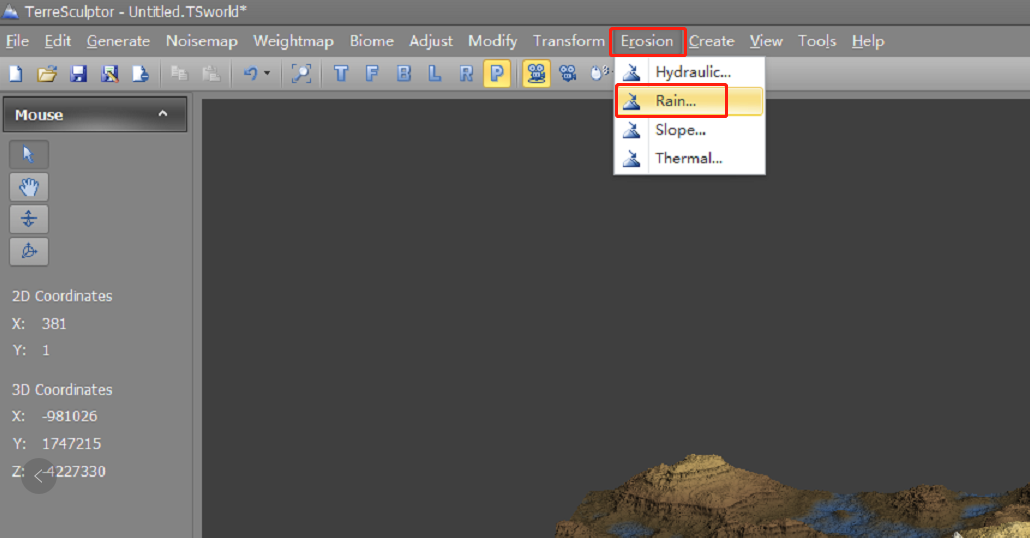

16. 在Erosion-腐蚀下，选择Rain-雨 ,为地形添加下雨产生的腐蚀效果：

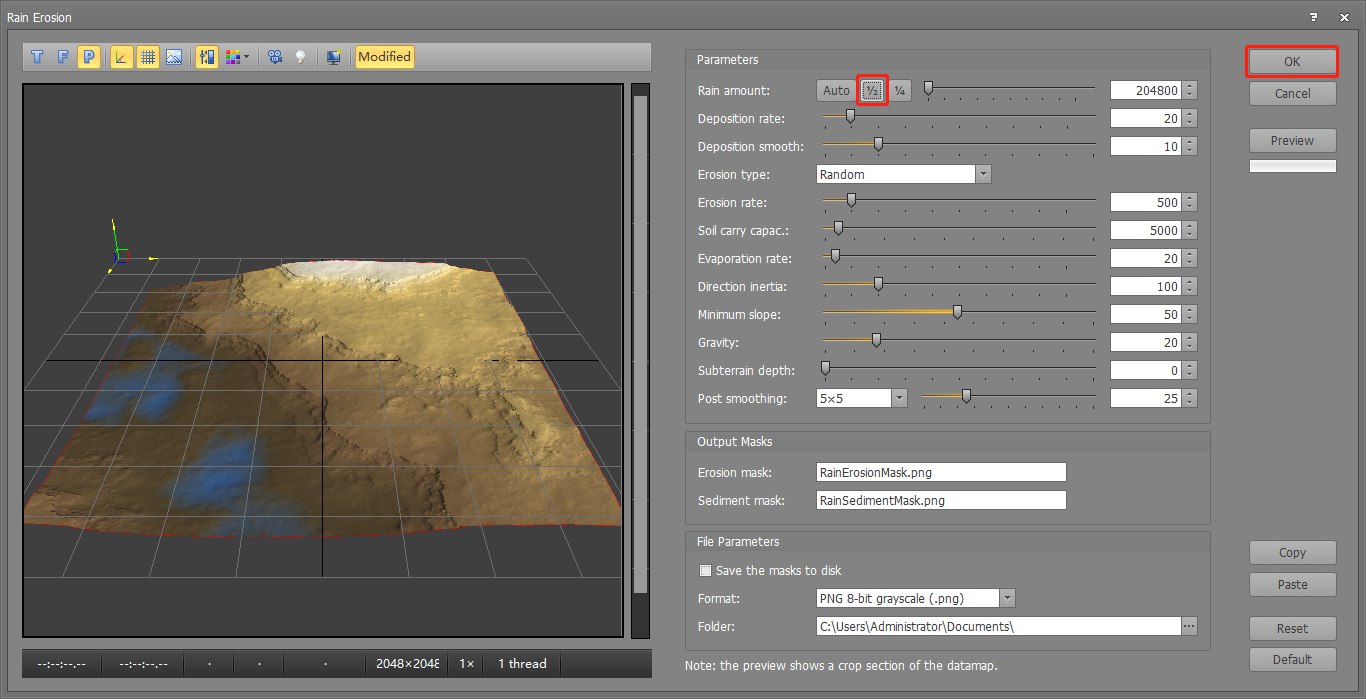

17. Rain-雨腐蚀效果设置50%的腐蚀：

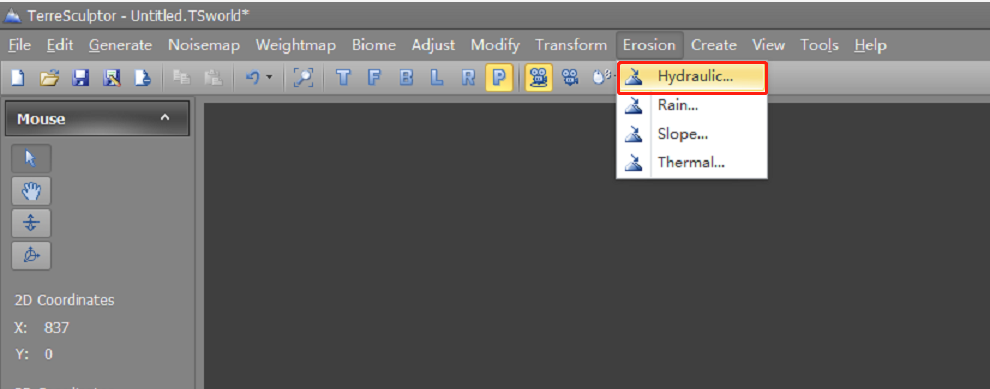

18. 在Erosion-腐蚀下，选择Hydraulic-水流 ,为地形添加水流产生的腐蚀效果：

19. Hydraulic-水流腐蚀效果设置参数如下：

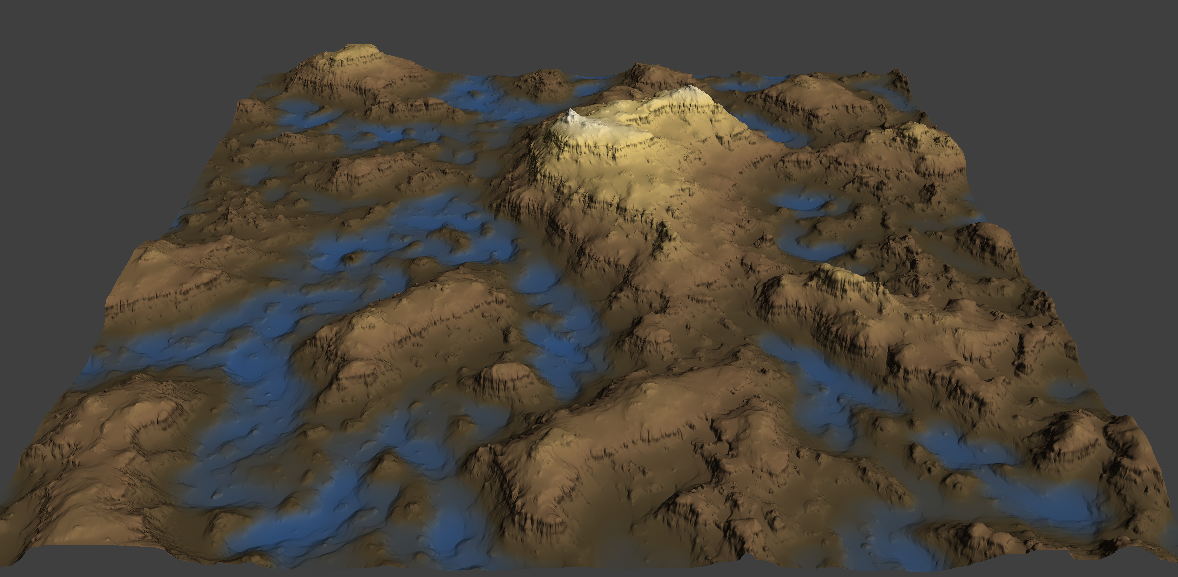

20. 点击OK确认后，两种腐蚀混合产生的效果如下：

21. 在Transform-变换下，打开Displace-置换，为地形添加置换变形效果：

22. 调整Displace-置换参数如下，使地形看着更加自然一些：

23. 在Transform-变换下，打开Flatten Edges-展平边，使地形周边展平，不出现明显得切面：

24. Flatten Edges-展平边参数设置如下：

25. 展平边的效果如下：

26. 在Scens-场景，Objects-物体下，勾选BackDrop-背景，为场景添加背景：

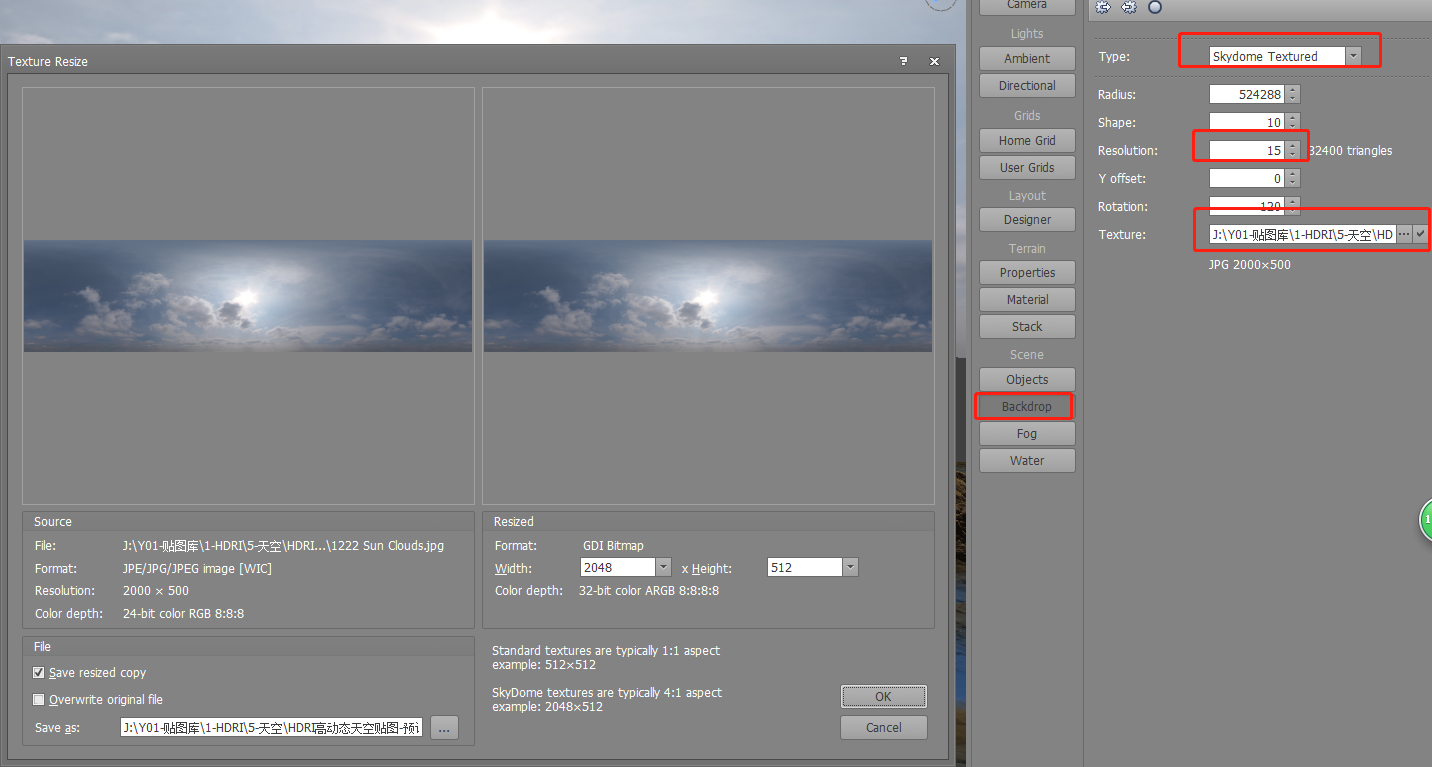

27. 在BackDrop-背景选项卡下，修改为Skydome Textured-天空背景图片，并调整Resolution-分辨率为15，选择合适的背景图片：

28. 置入背景图片后，效果如下：

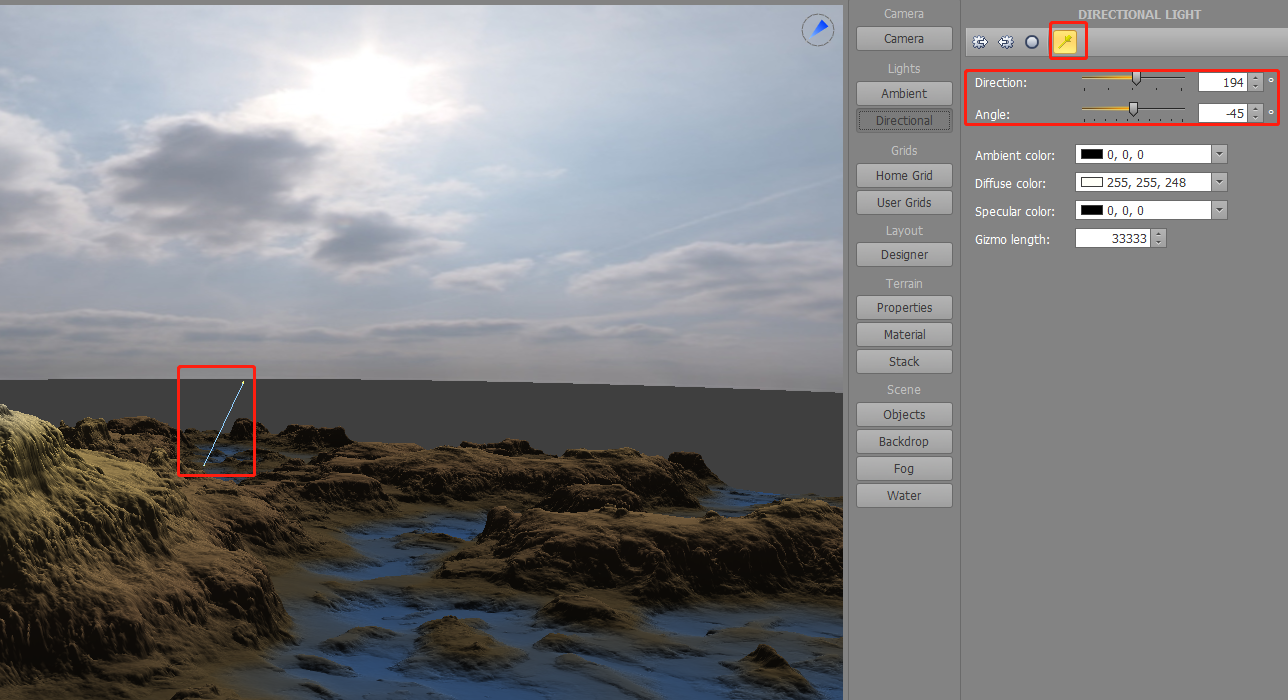

29. 进入Lights-照明标签下，点击右上角的光线图标，视图中会出现光线方向的线条，调整下面两个方向机夹角参数，使光线方向与天空图片中一致：

在调整过程中，地形的照明效果是跟随变动的。

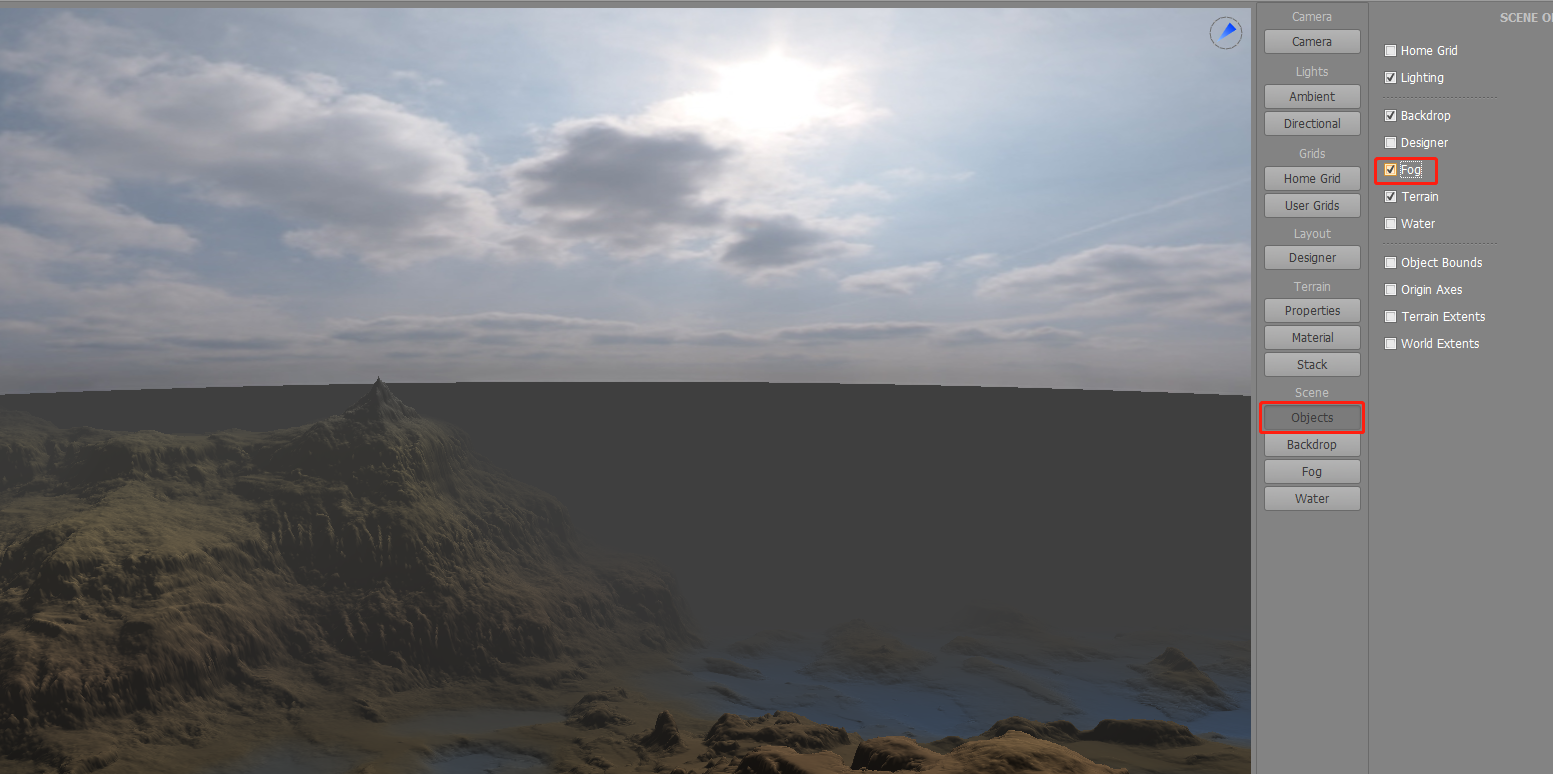

30. 进入Scene-场景下Objects-物体标签，为场景添加Fog-雾效果：

31. Fog-雾效果参数设置如下，其中，雾的颜色是通过吸管从天空背景中吸取：

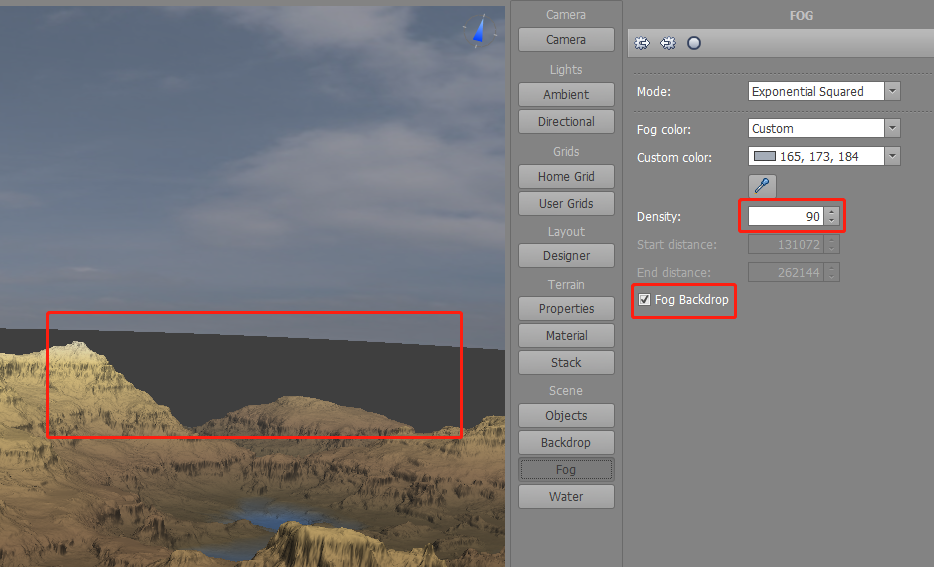

32. 勾选Fog BackDrop-背景雾，为背景添加雾效，使地形与背景更加融合：

33. 上图可见，在天空和地形交接处，有黑色的空白，因此需要调整一下参数：

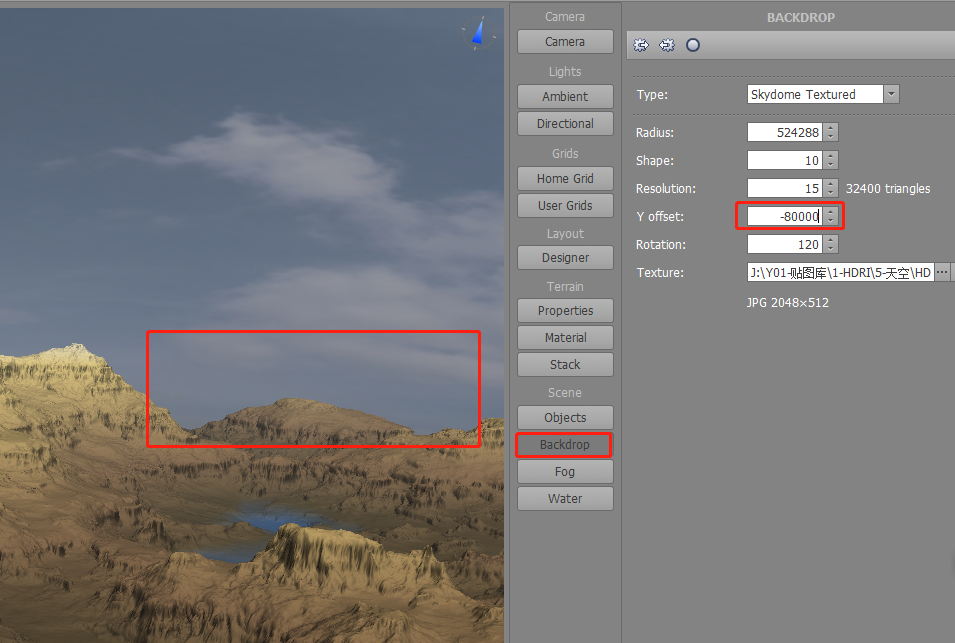

Backdrop-背景选项卡下，调整Y offset-Y参数，使天空下移。

34. 进入Camera-相机下，点击播放按钮，并配合调整Animation-动画速率，观察地形效果：

以上就是本节全部内容，欢迎大家一起交流思想。

试用软件下载地址：（欢迎下载正版）

链接：https://pan.baidu.com/s/18quBCxr5GsEeklBkX2Jc1g

提取码：hkqs

另外整理了TerreSculptor2.0 主菜单及Weightmap-权重贴图（导出贴图）部分官网帮助翻译，供大家参考，链接地址：

【地形系列】TerreSculptor2.0 主菜单及Weightmap-导出贴图部分官网帮助翻译
