儿童泡泡机玩具 | 产品建模 | 结构设计

建模软件：Proe / Creo

外观工程师：ZHAO.WH 赵工

结构工程师：ZHAO.WH 赵工

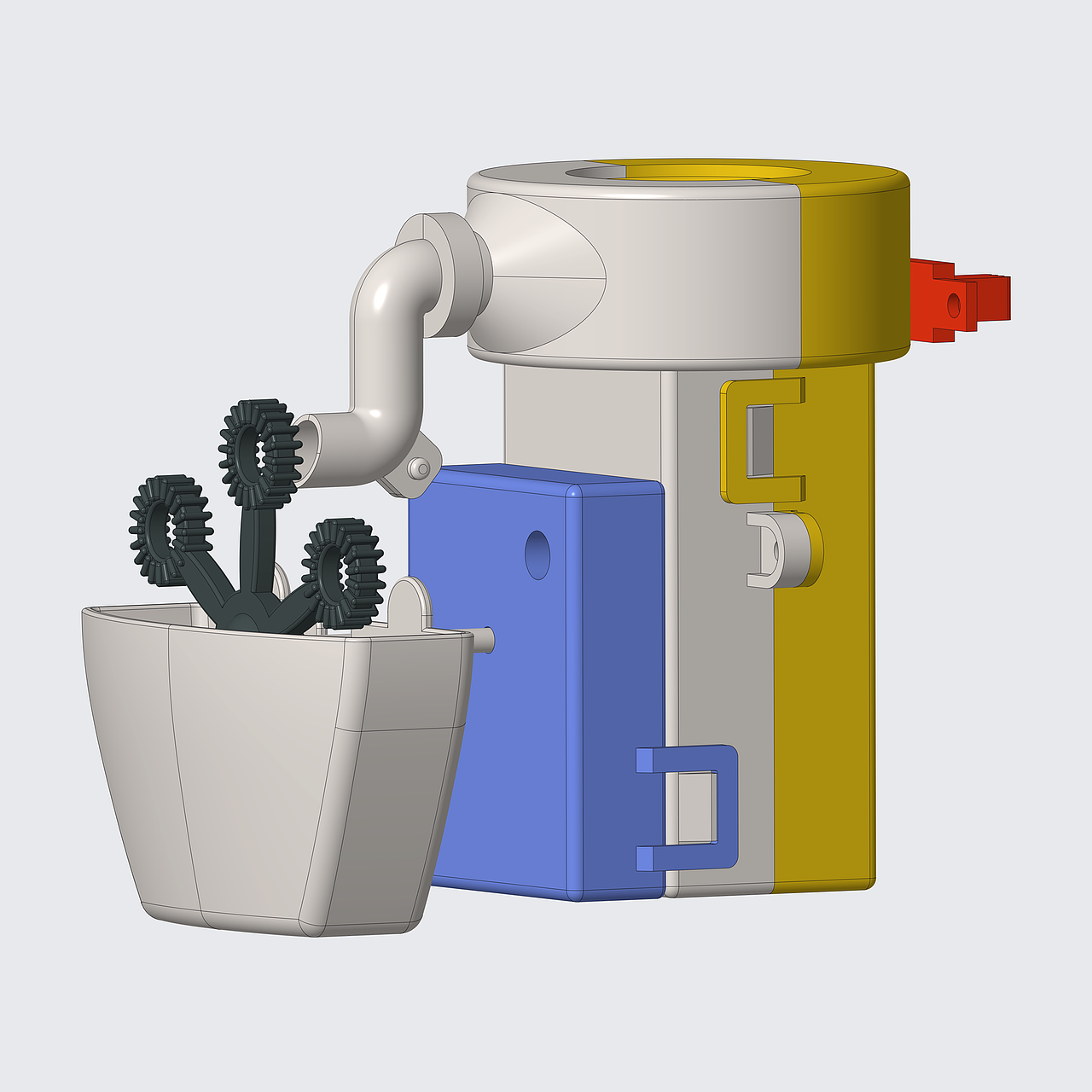

这是一款儿童泡泡机玩具，采用一块3.7v锂电池来驱动一个130双头电机旋转，电机的一侧动力轴用于驱动扇叶产生风力，风力通过管道对外吹风。另一侧动力轴通过齿轮传动，带动泡泡滤网循环转动，从而实现吹出泡泡的工作。

外观造型

齿轮牙箱设计

——「齿轮牙箱工作原理」

——「齿轮牙箱仿真」

牙箱采用模块化设计，这个模块可以应用于同类产品，仅需设计不同外观，再进行装配牙箱即可，达到快速迭代的目的。

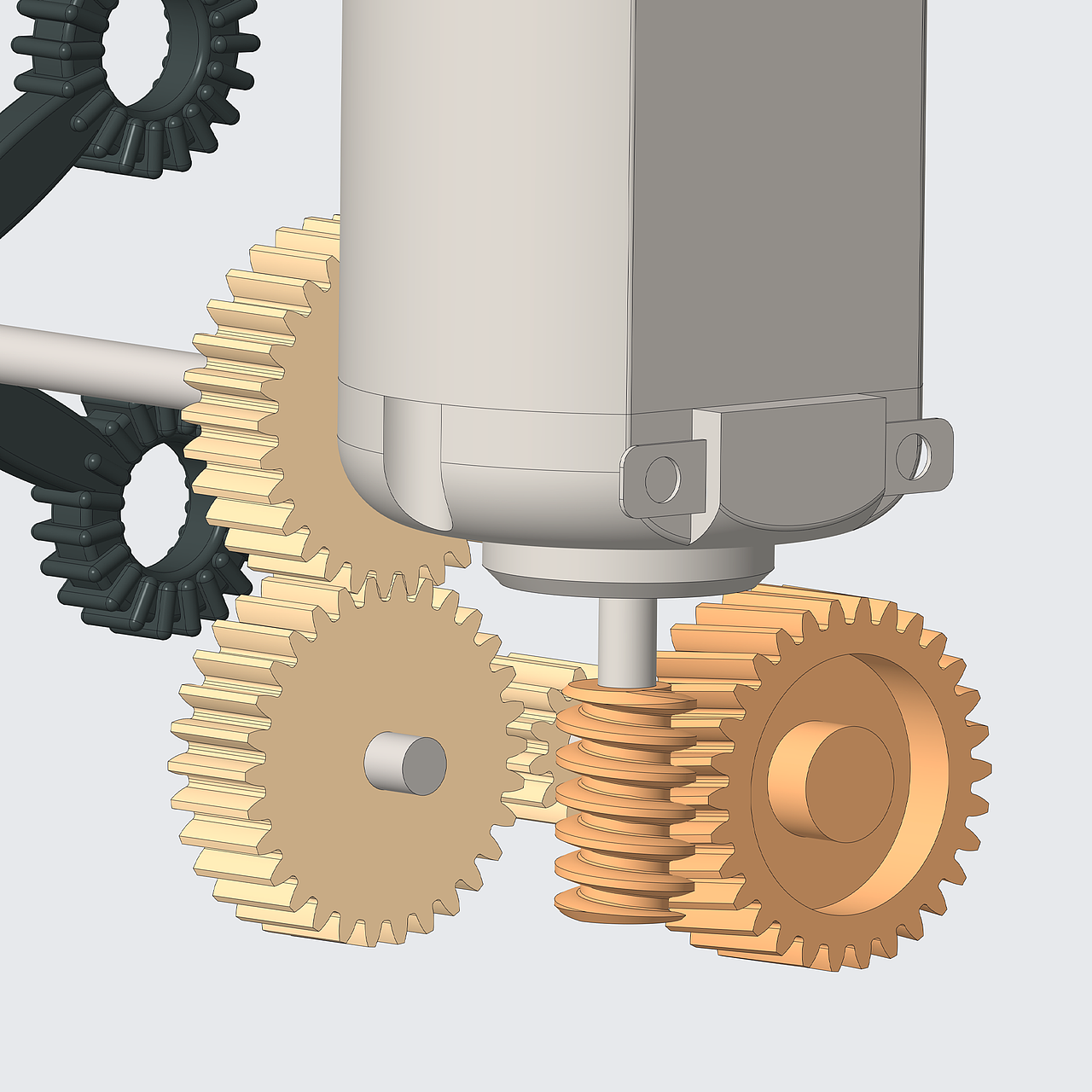

电机采用130直流有刷双头电机，一个蜗杆齿轮，一个斜齿轮，三个直齿轮啮合工作。

同个相同模数，不同齿数来互相啮合，达到减速的目的。

一侧动力轴装配蜗杆齿轮，蜗杆齿轮与斜齿轮啮合工作。

电机空载输出转速12000/转，斜齿轮为30齿，蜗杆与斜齿轮的减速比为4/1，当动力传输到斜齿轮时每分钟为4000/转。

斜齿轮通过销钉与12齿直齿轮连接，12齿直齿轮再与30齿直齿轮啮合。

通过Creo机构树做齿轮啮合仿真运动，不打齿，不卡顿，连续性，确认设计的合理性。

另一侧动力轴连接风扇叶，扇叶转动产生的吹风通过管道输出，与泡泡转网配合工作。
