QC3.0 智能车充 | 产品建模 | 结构设计
汕头/三维设计师/88天前/396浏览
版权
QC3.0 智能车充 | 产品建模 | 结构设计
建模软件：Proe / Creo
外观工程师：ZHAO.WH 赵工
结构工程师：ZHAO.WH 赵工
原创首发于2026年1月19日 · 站酷
Tips：本项目为工业结构设计，以生产结果为导向，非视觉效果为导向，因此不做后期渲染处理。本文中的模型着色效果仅为更好的目视结构干涉观察，而非实际注塑成品的着色效果。
项目简介
这是一款QC3.0汽车车载高速充电器，本产品外观与结构并不复杂，只有少许几个零部件。
应渲染后期要求，因此我连同内部PCB电路都给做了建模，PCB中的每个芯片及电子元器件都做了独立的分层建模，给渲染师更大的渲染自由空间。
设计目录
轴视图与零件爆炸图
各单元模块化设计
——「外观造型」
——「PCB电路建模」
产品装配说明
材质与表面处理工艺
以下为正文
轴视图与零件爆炸图
各单元模块化设计
「外观造型」
本产品采用了椭圆形的外观造型，整体简约实用风格设计。
车充采用一个2.4A常规USB接口，一个QC3.0高速接口，以及一个数显屏。
当车充插入车载点烟器口时，两侧的金属夹具受力向内挤压。
插入行程至末端时，车充顶部的金属圈与汽车的电源模块产生接触，从而完成上电。

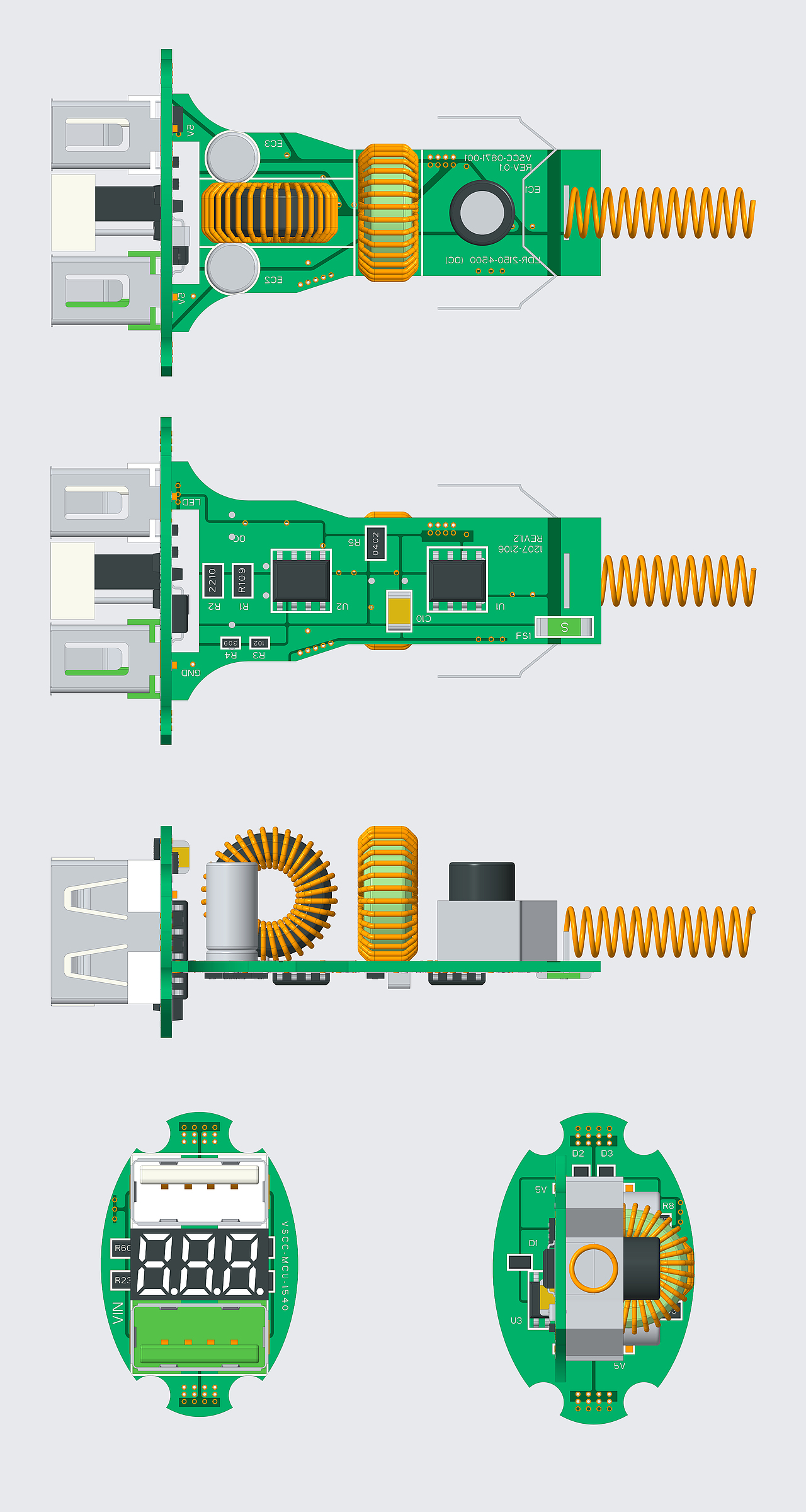

「PCB电路建模」

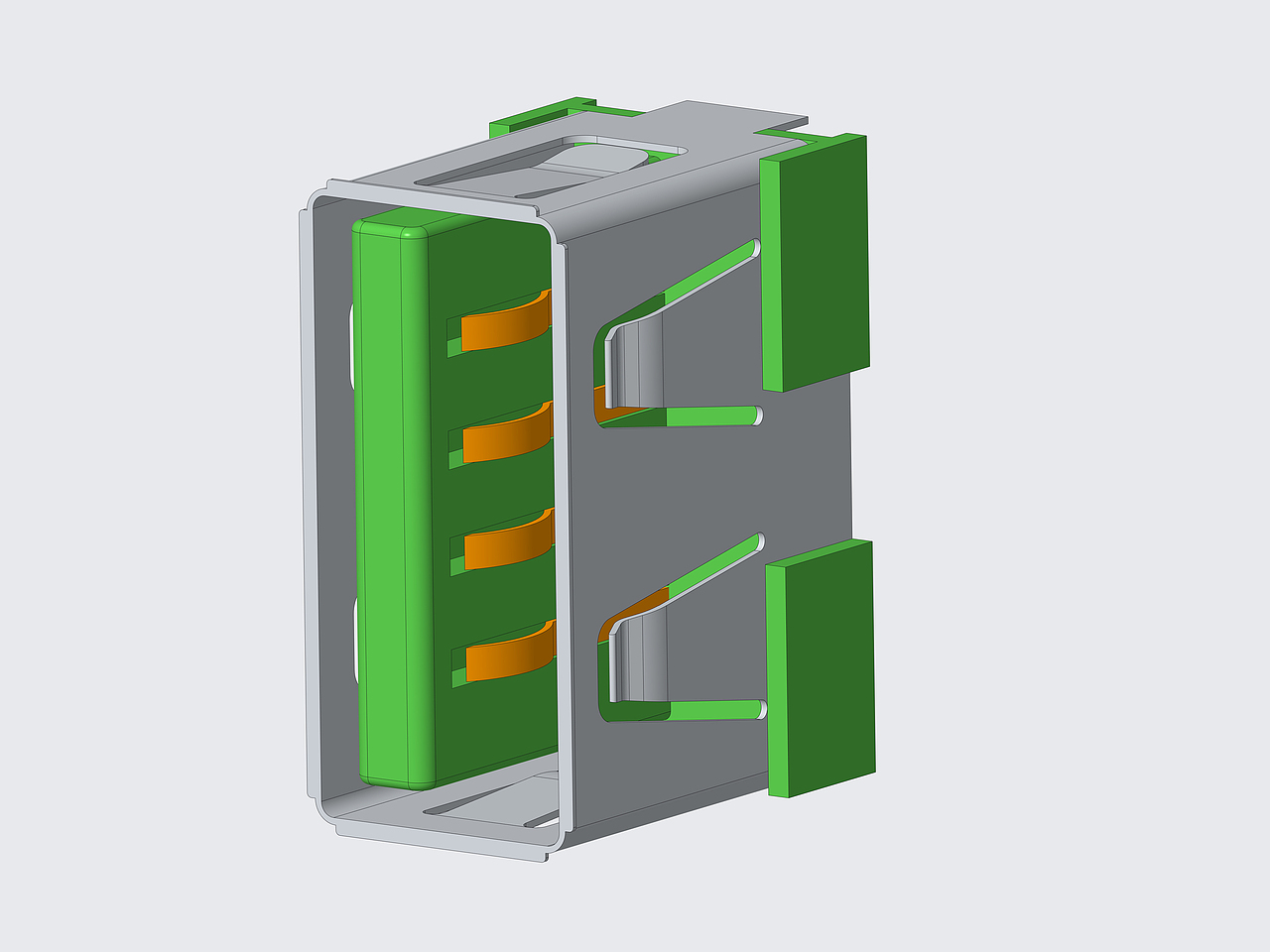

应渲染师要求，后期要做内部电路的渲染需求，因此连同PCB电路模块都给1：1还原建模出来。
除此外还对每个电子元器件做独立的分层建模，给到渲染最大的自由空间。
产品装配说明
本产品由上电金属圈，固定夹具，外壳，PCB，金属环，紧固内层，外观层一共7个零件组成。
PCB与塑料外壳装配时，预留双边0.4mm的装配间隙，保证装配过程顺利。
外壳预留4个M1.6的装配孔柱，通过充电口外层的四根装配柱插入固定。
材质与表面处理工艺
外壳采用ABS材质，表面处理采用UV覆膜工艺，使得本产品外壳坚硬，表面高光透亮，手感光滑的效果。
金属环采用铝合金材质，表面处理阳极氧化工艺，再磨一圈倒角露出铝本色。

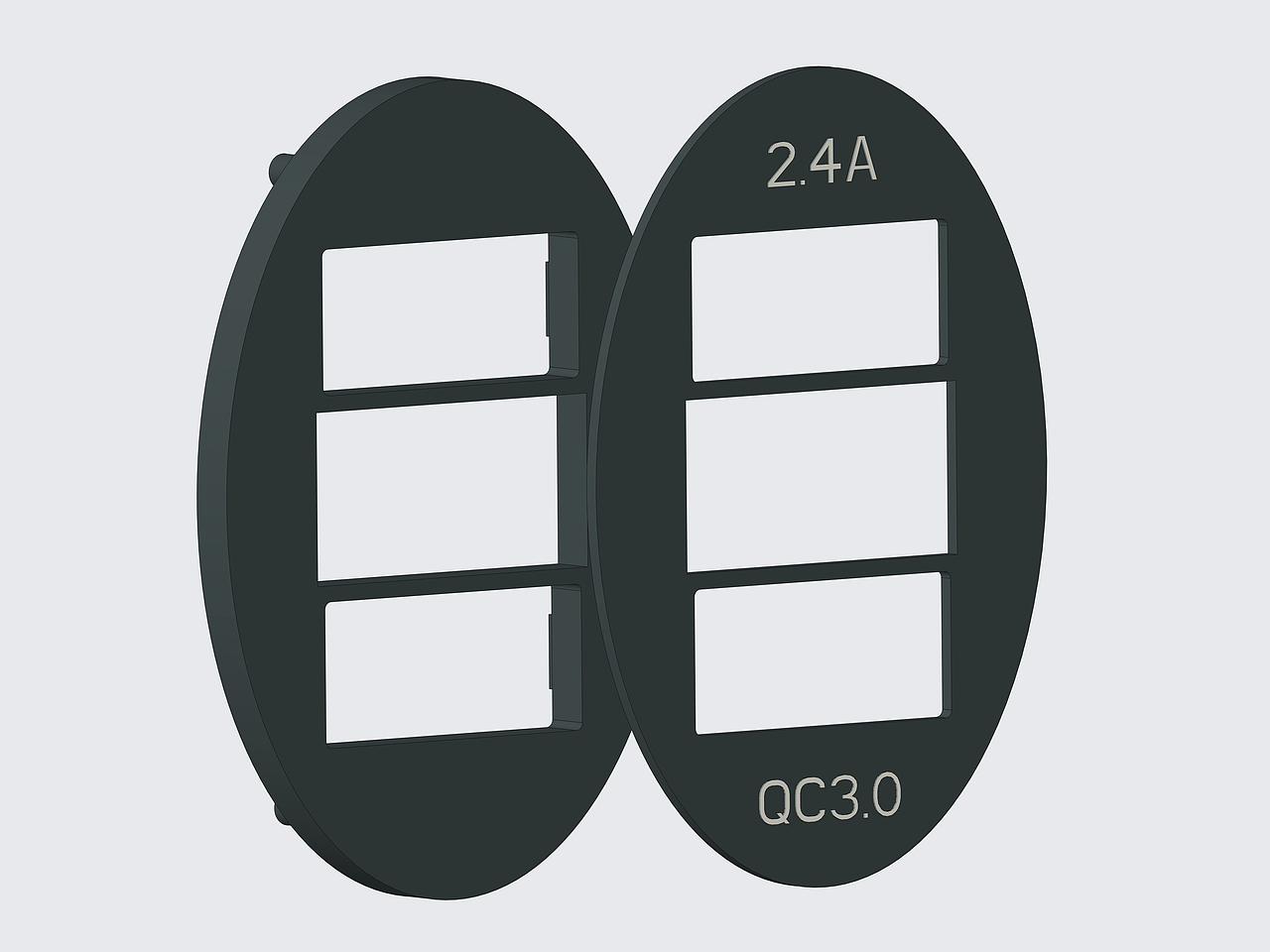

内层用ABS材质，外观层用PET材质，将这两层用粘胶的方式固定起来。
两侧固定夹具与末端上电金属圈，采用普通不锈钢，价格便宜且不易变形，回弹与导电效果好，表面处理常规抛光工艺。
