儿童玩具遥控车 | 产品建模 | 结构设计
建模软件：Proe / Creo
外观工程师：ZHAO.WH 赵工
结构工程师：ZHAO.WH 赵工
Tips：本项目为工业结构设计，以生产结果为导向，非视觉效果为导向，因此不做后期渲染处理。本文中的模型着色效果仅为更好的目视结构干涉观察，而非实际注塑成品的着色效果。
项目简述
这是一款儿童玩具遥控车，采用2.4G无线遥控方式，最远遥控距离约50米，设计时速约20m/s，具有前进后退，左右转向的4通道结构运动方式。
其齿轮牙箱做了模块化设计及仿真验证，复用性与流通性更高，后期迭代仅需重新设计外观即可，内部结构可不变，减少二次开模的成本。

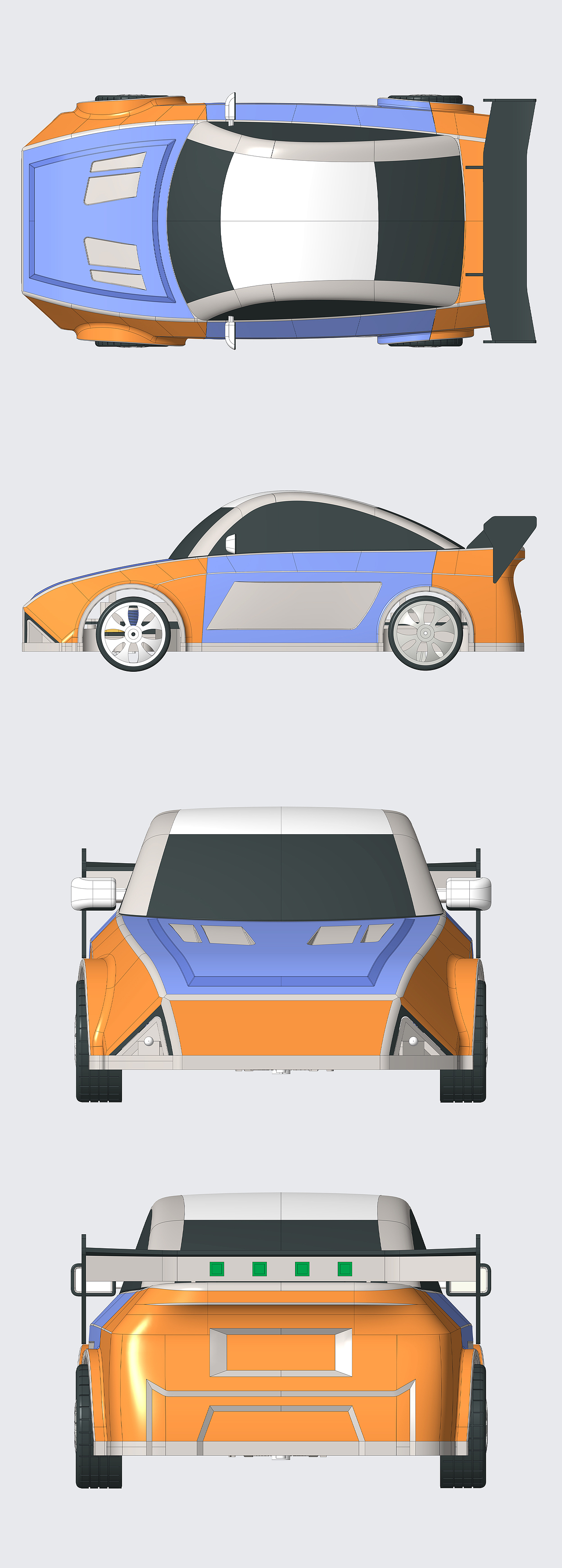

外观造型
渐消面

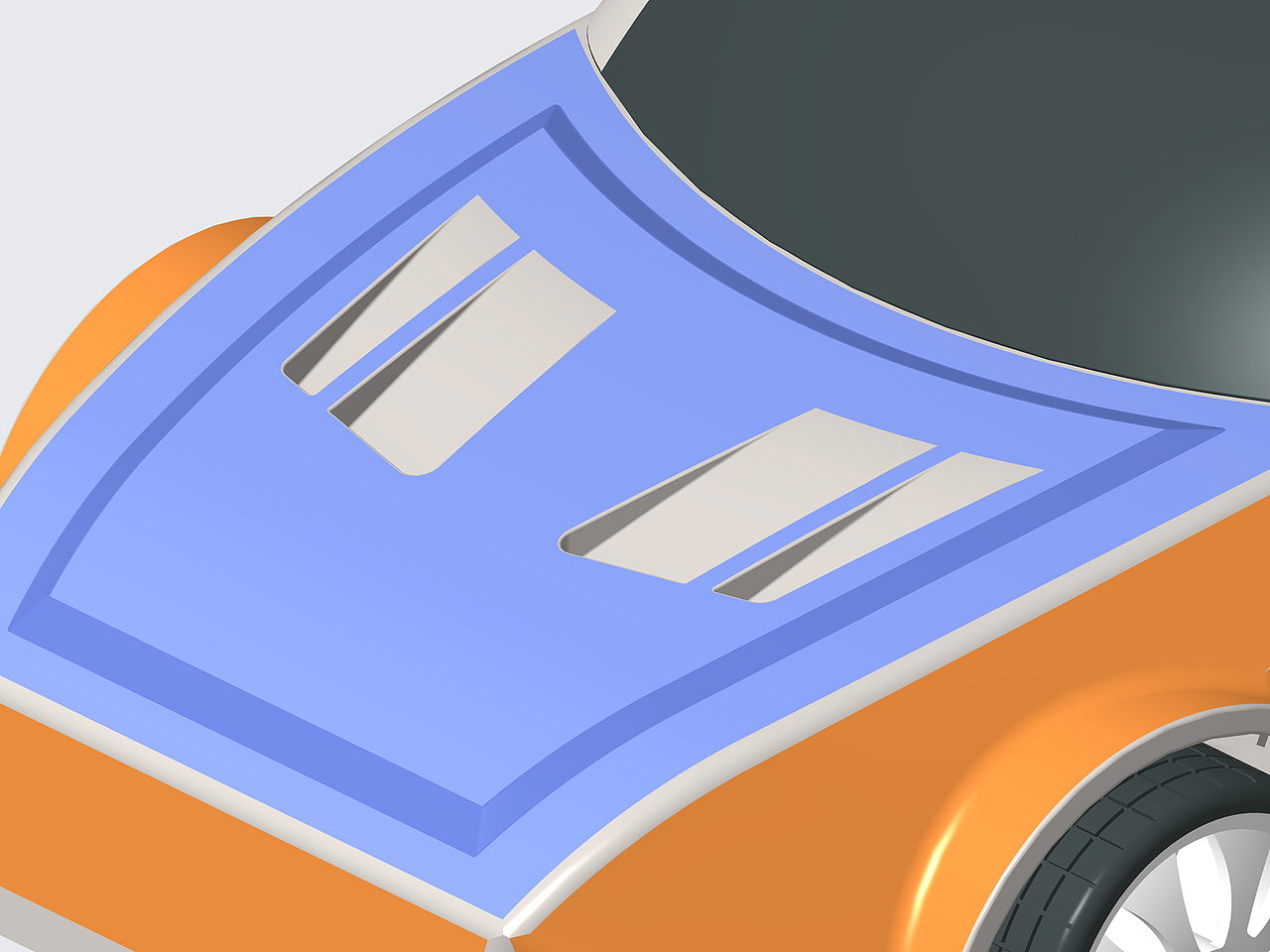

上壳做了凸起下沉式渐消曲面设计，车门做了内收渐消曲面设计，视觉效果更好，显得不单调。
内部结构细节

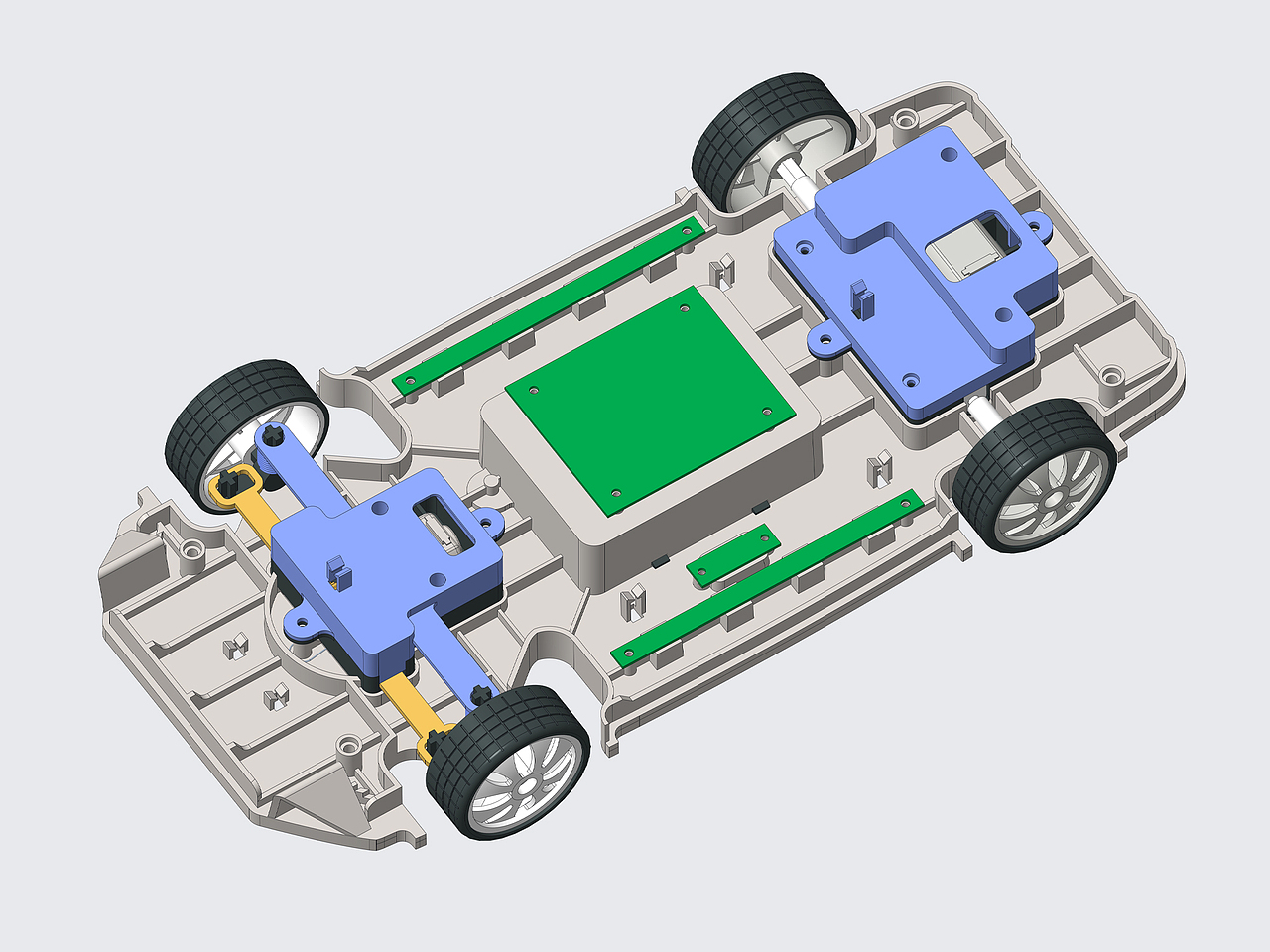

内部主要由前后运动齿轮箱，转向齿轮箱组成的运动结构，以及PCB相关的电子元件组成。

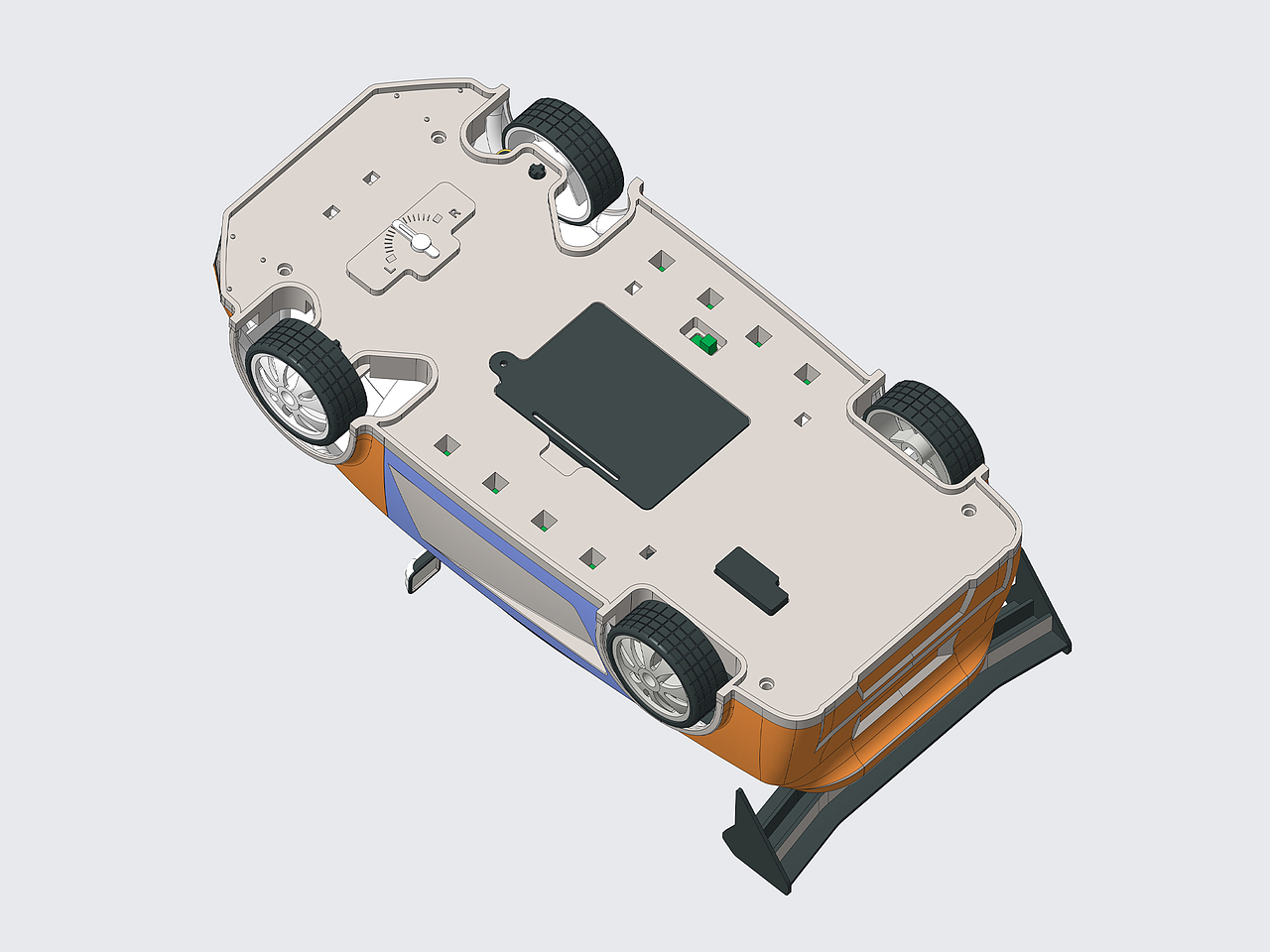

底盘与齿轮牙箱均都是模块化设计，这一整套模块可适用于不用外观的遥控车。
后期迭代仅需重新设计外观即可，无需重新设计底盘与牙箱。
齿轮牙箱设计
齿轮牙箱由电机，0.5模12齿直齿轮，30齿，36齿直齿轮组成的啮合传动机构。
电机转动时将动力传输给动力轴，带动轮胎转动。
齿轮牙箱运动仿真
搭建好的齿轮箱还需要进行运动仿真验证，验证其啮合的合理性，运动顺畅不卡顿。

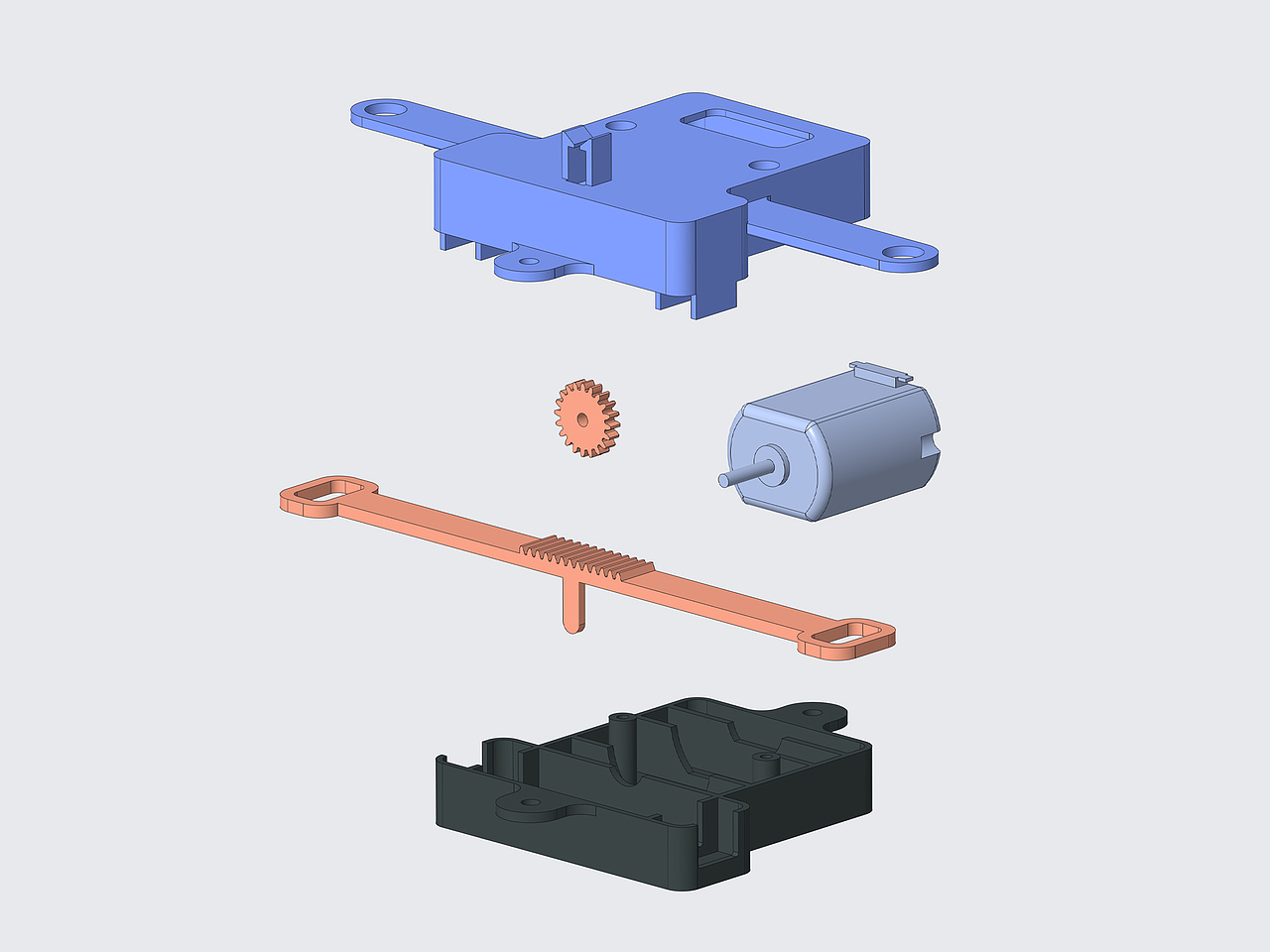

前驱转向机构
前驱转向牙箱则是通过直齿轮与齿条的啮合，将电机的旋转运动转换为左右运动，再拉动前轮的转向轴，以达到左右转向目的。
前轮转向会导致电机堵转，堵转则由PCB工程师对电机进行电路设置，转向复位则由齿条下边的弹簧夹控制复位。

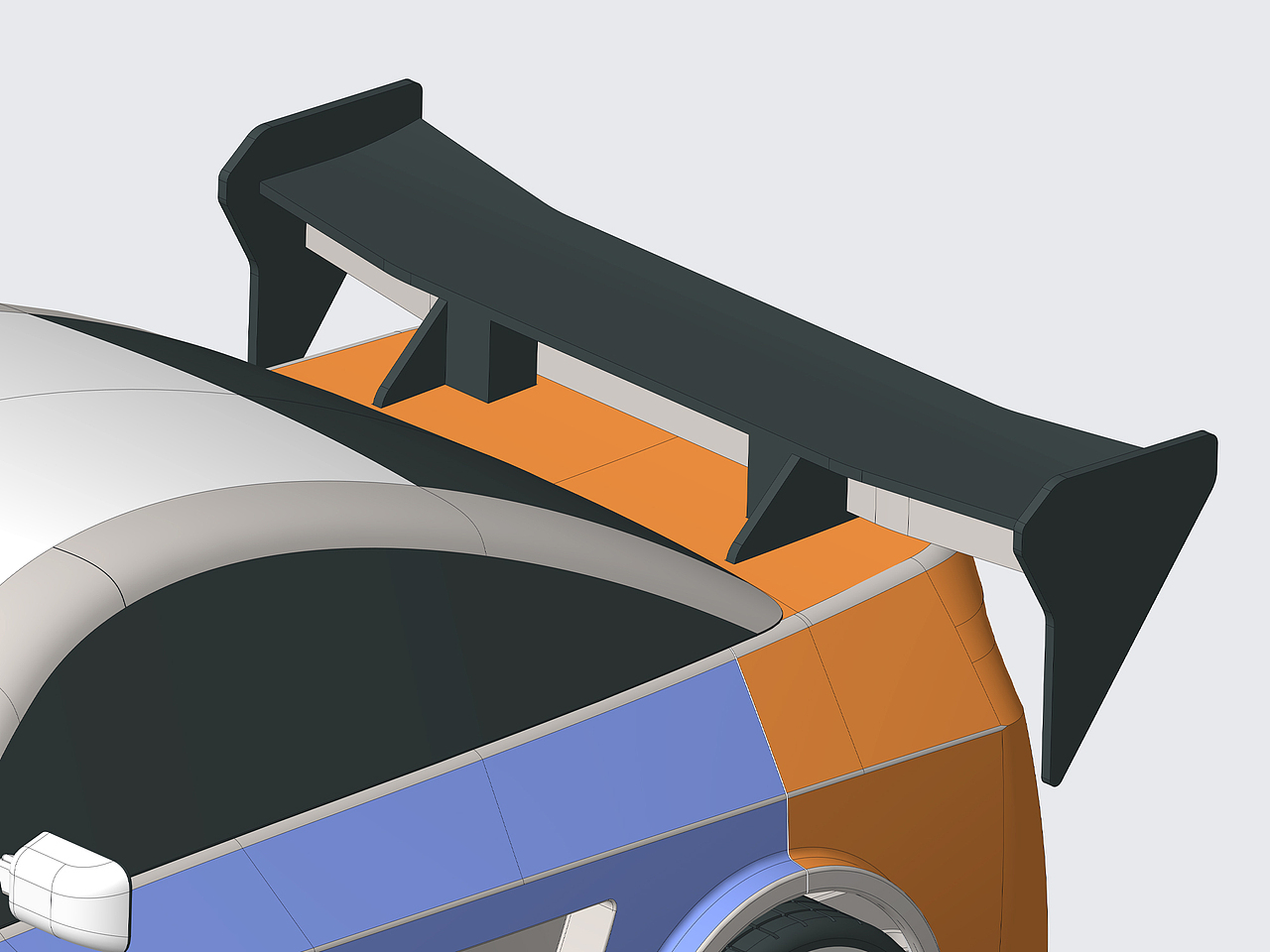

其他细节
