缝线歪0.5mm,整块皮就废了
赫兹工业设计
关注
收藏
收藏
收藏
收藏
收藏
收藏

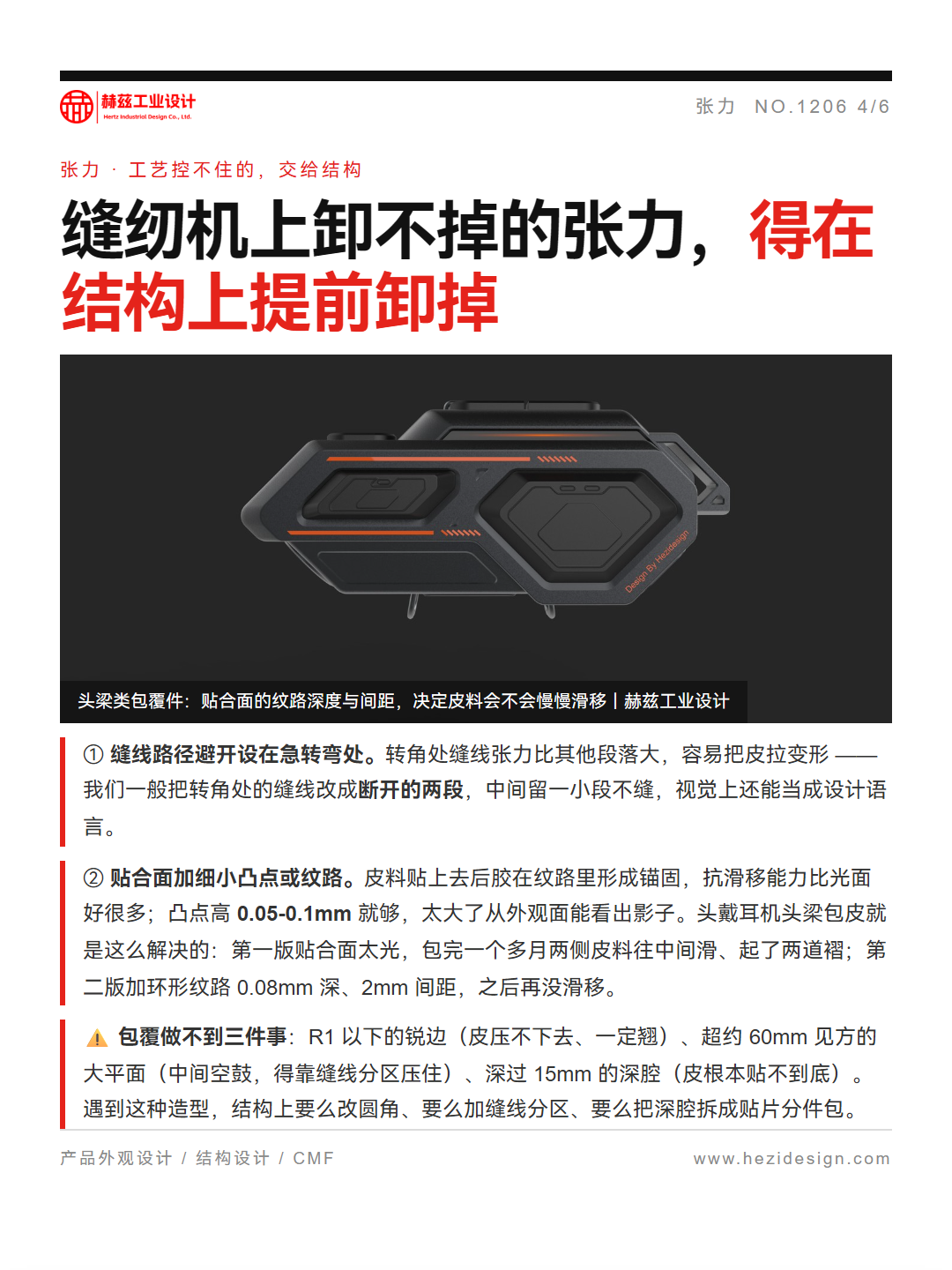

皮革包覆的缝线歪不歪,八成在做皮之前就定了。缝线位置由结构件上的定位槽、包覆边界和皮料的裁切基准共同决定,不是靠缝纫工手稳。张力不均导致的起皱,同样不是缝纫问题,是皮料在三维曲面上的延展量和结构件贴合面之间的差没算平。设计端能控制的其实就三件事:缝线走位、皮料留边、贴合面曲率。这三件做对,量产的缝线偏差能压在 0.3mm 以内;做错,样板间好看,一上批量就歪。

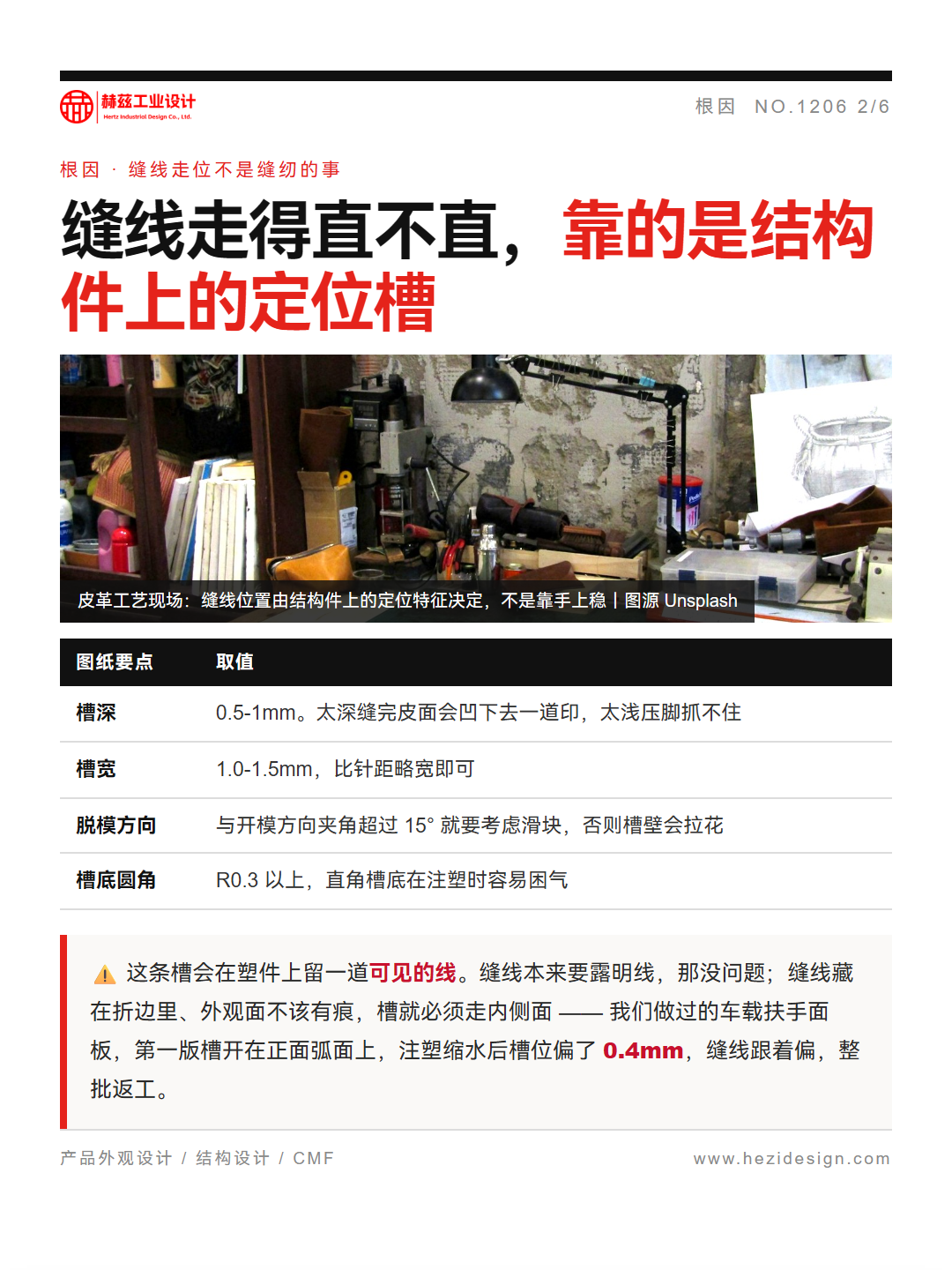

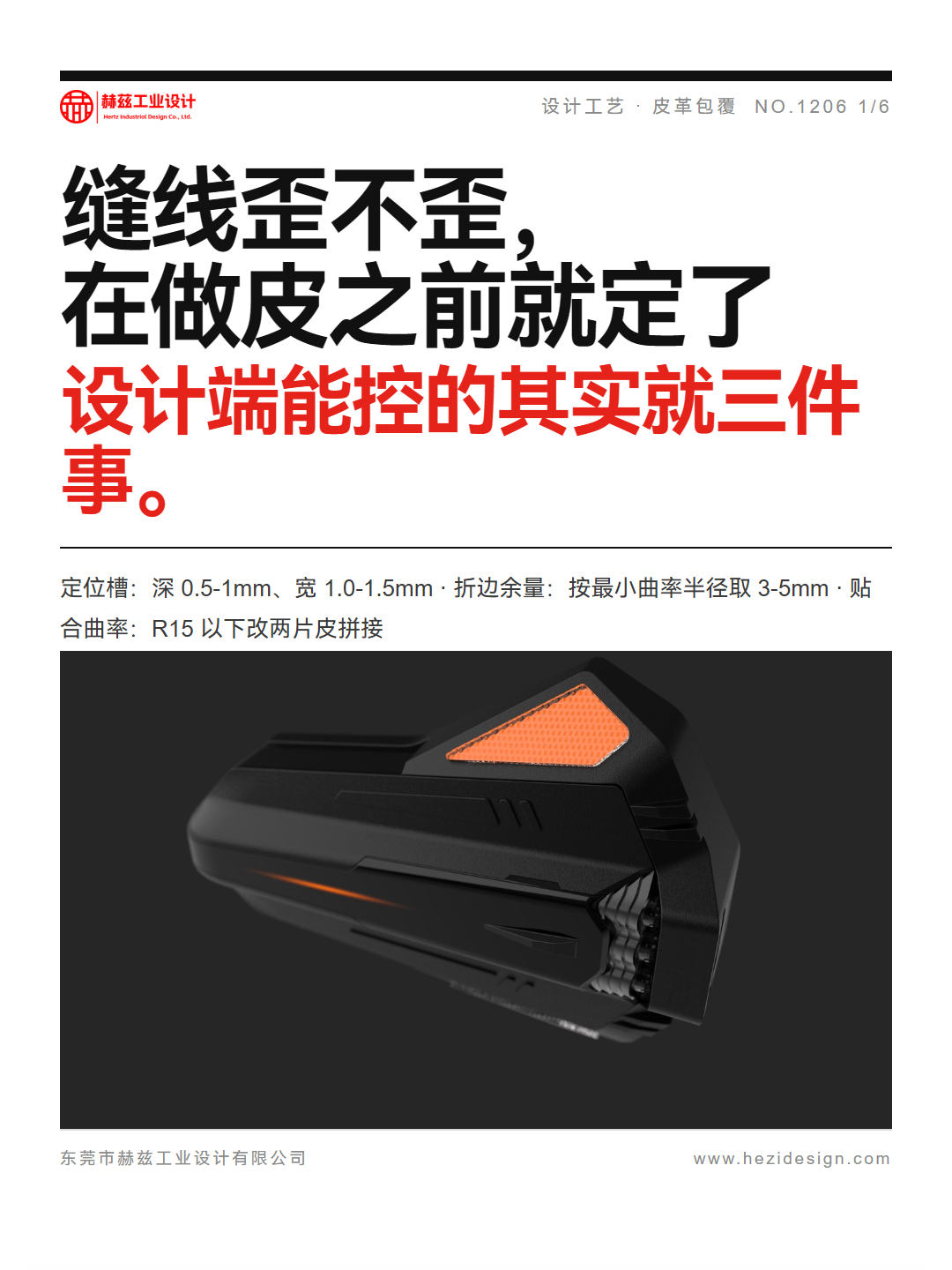

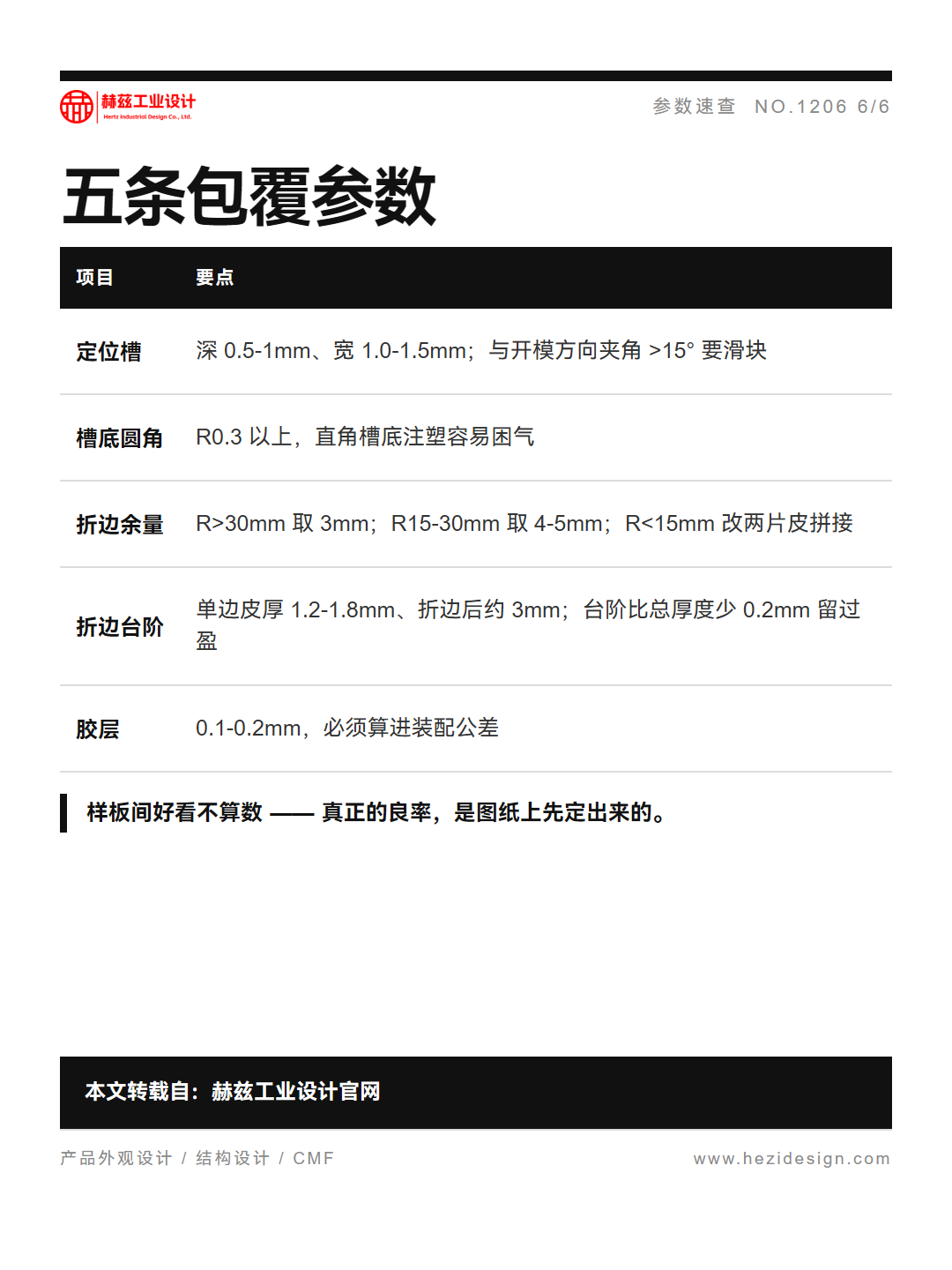

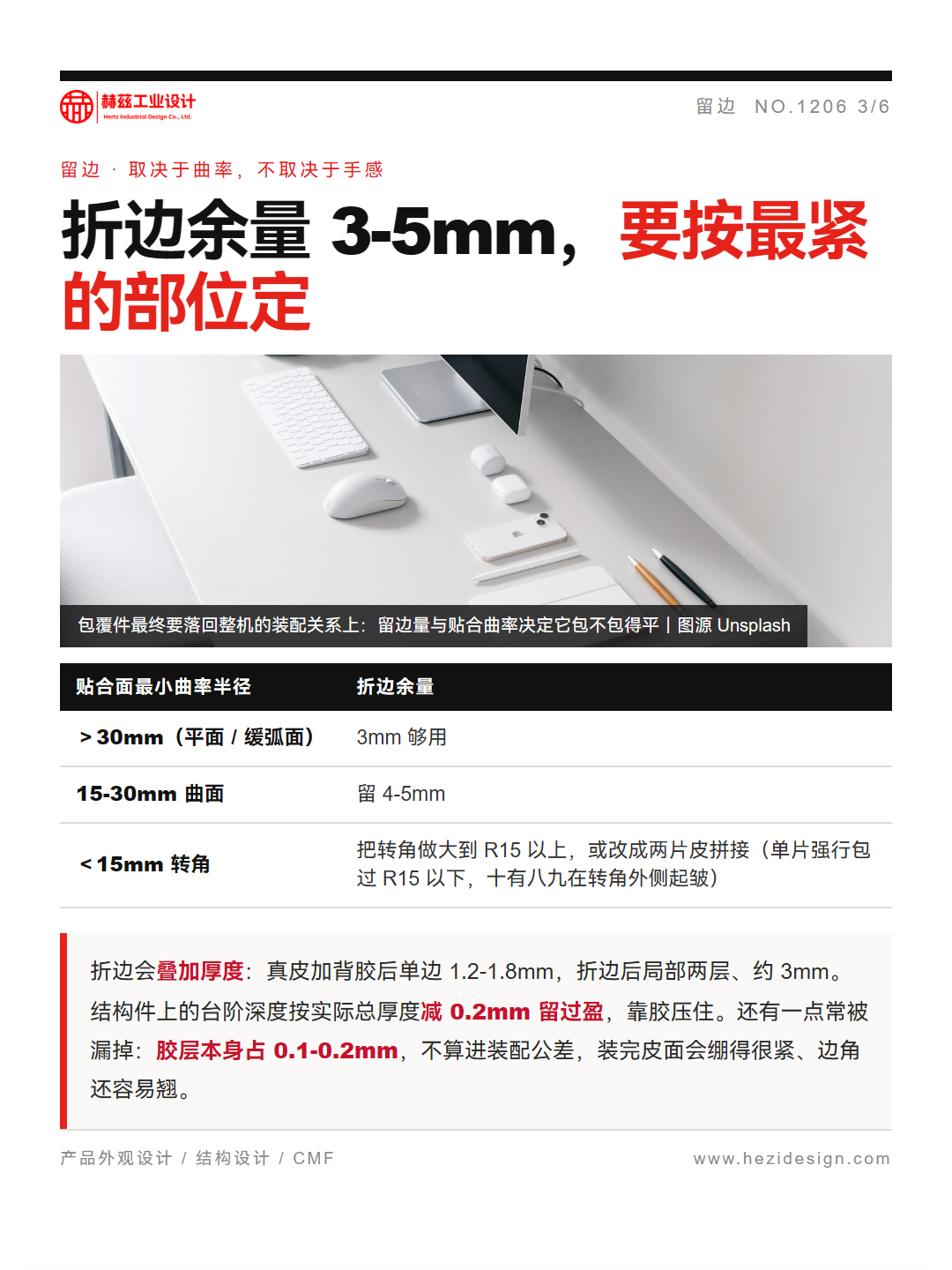

皮革包覆缝线歪斜和起皱的根本原因,是结构件的定位基准与皮料裁切基准不一致,加上三维曲面上皮料延展量没有预留。设计端要做的三件事:在结构件上设 0.5-1mm 深的缝线定位槽、给皮料留够 3-5mm 的折边余量、控制贴合面曲率半径不小于 15mm。这些参数在图纸阶段定死,量产缝线偏差一般在 0.3mm 以内。
0
阅读原文
|
举报
|
声明
收藏
分享
原创文章
工业/产品
皮革包覆
缝线工艺
结构设计
工业设计
量产工艺
