（图文+视频）C4D野教程：一个小案例学会三种渲染器渲染线框图

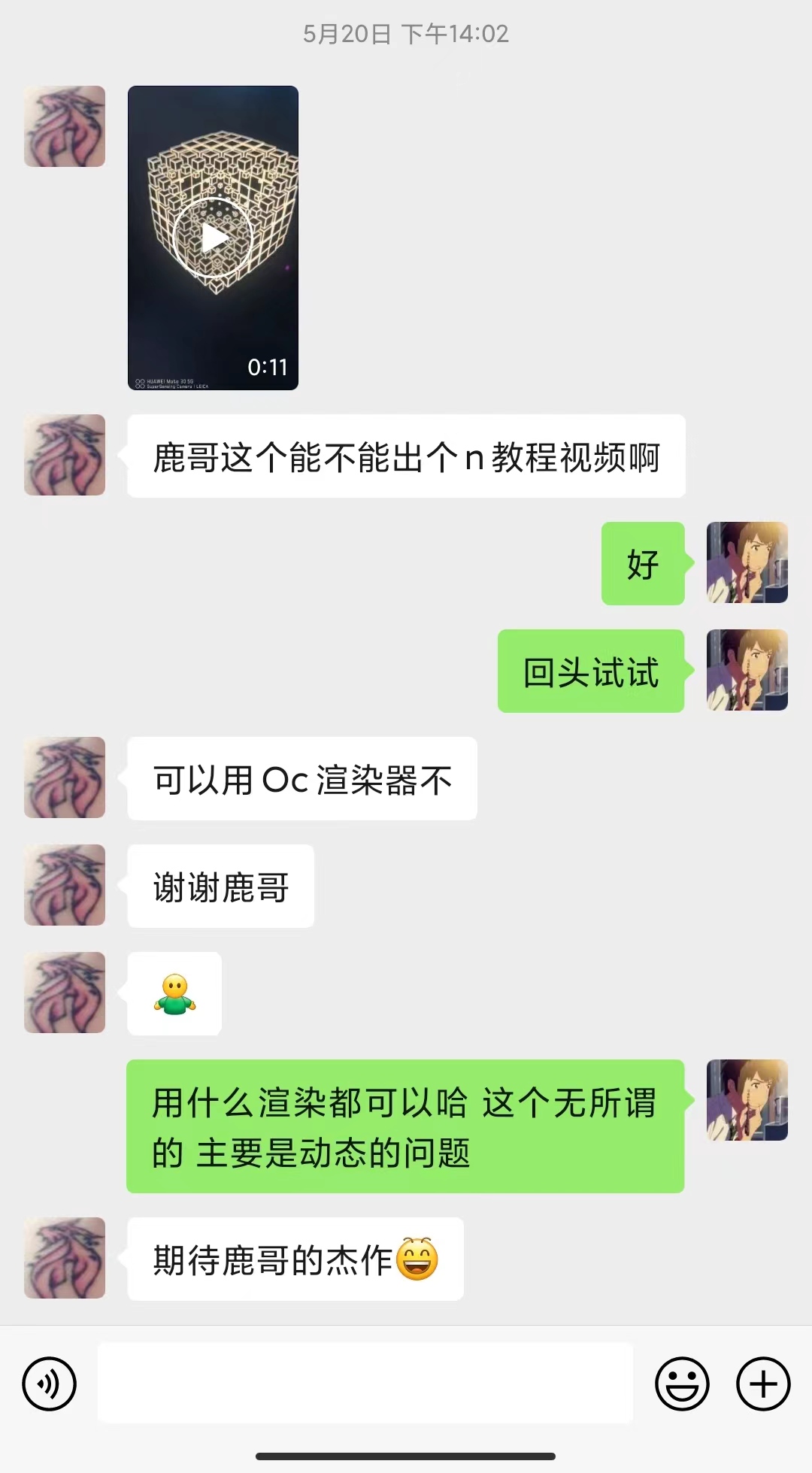

前段时间收到一位鹿友的问题：

这是一个动画效果，我把它压缩成动图大家看看吧：

这个动画效果看着还挺解压的，我尝试了一下用域来制作的话不是很难，但是要做成完全一样好像也不太容易。

最后我试出来的动画只能说是类似，并不完全一样，另外由于鹿友提到了OC渲染器，我想可能是不太清楚怎么渲染这种线框图吧。

所以今天我打算利用这个小教程顺便分享一下默认、OC以及RS三款渲染器分别如何渲染线框图。

01 基础动画部分

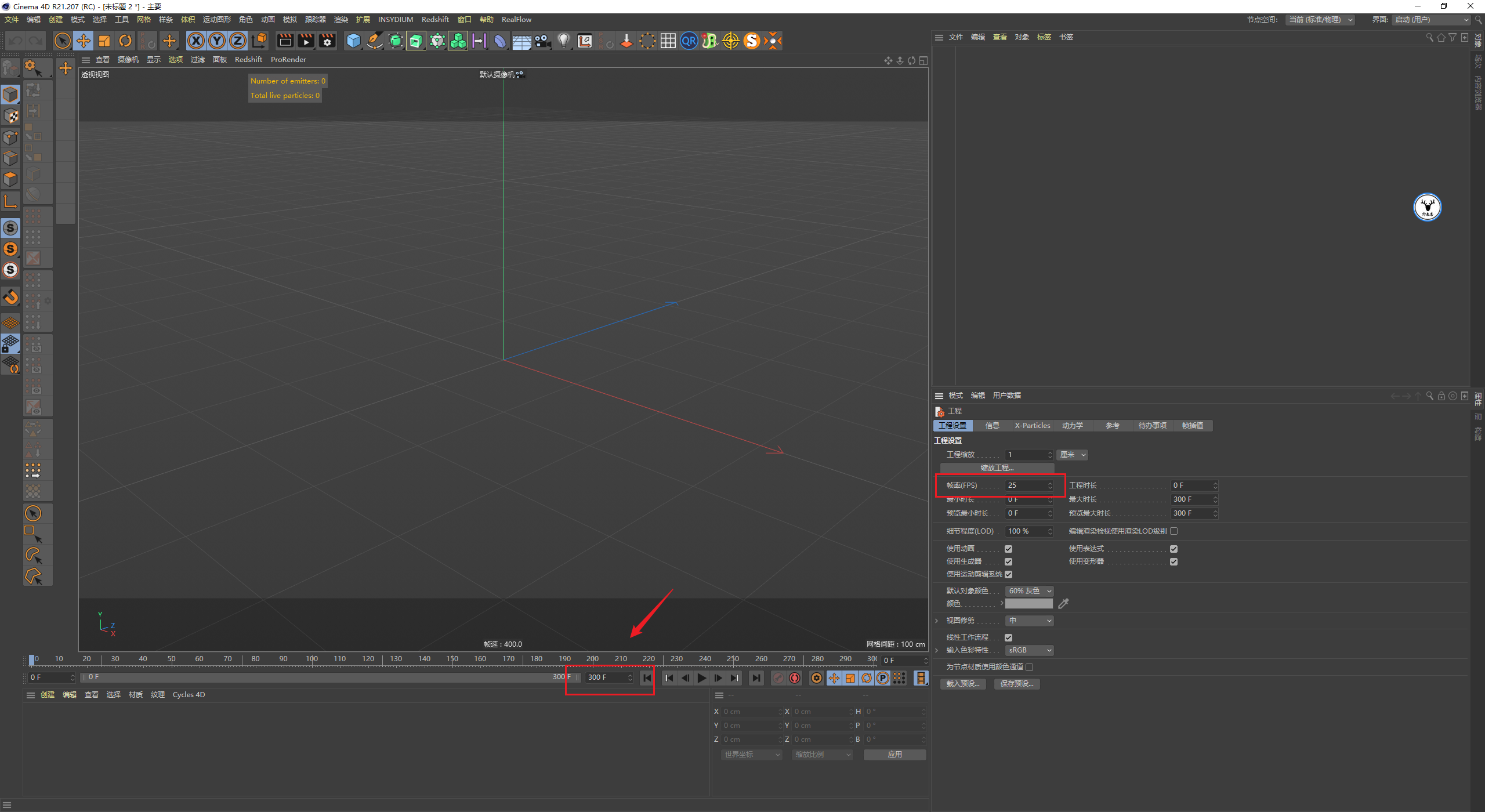

打开C4D，帧速率设置为25，时长我们暂时给到300帧吧：

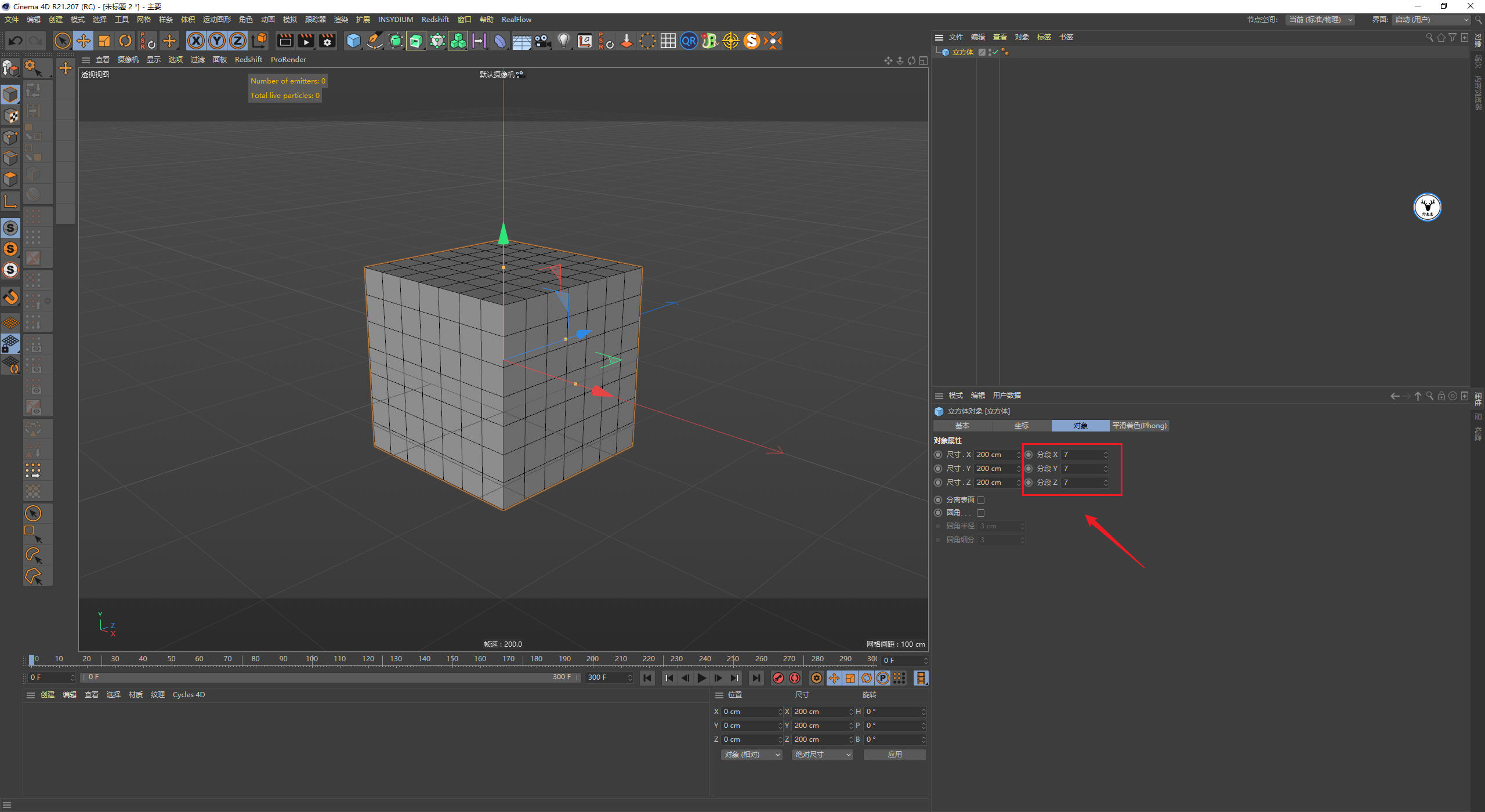

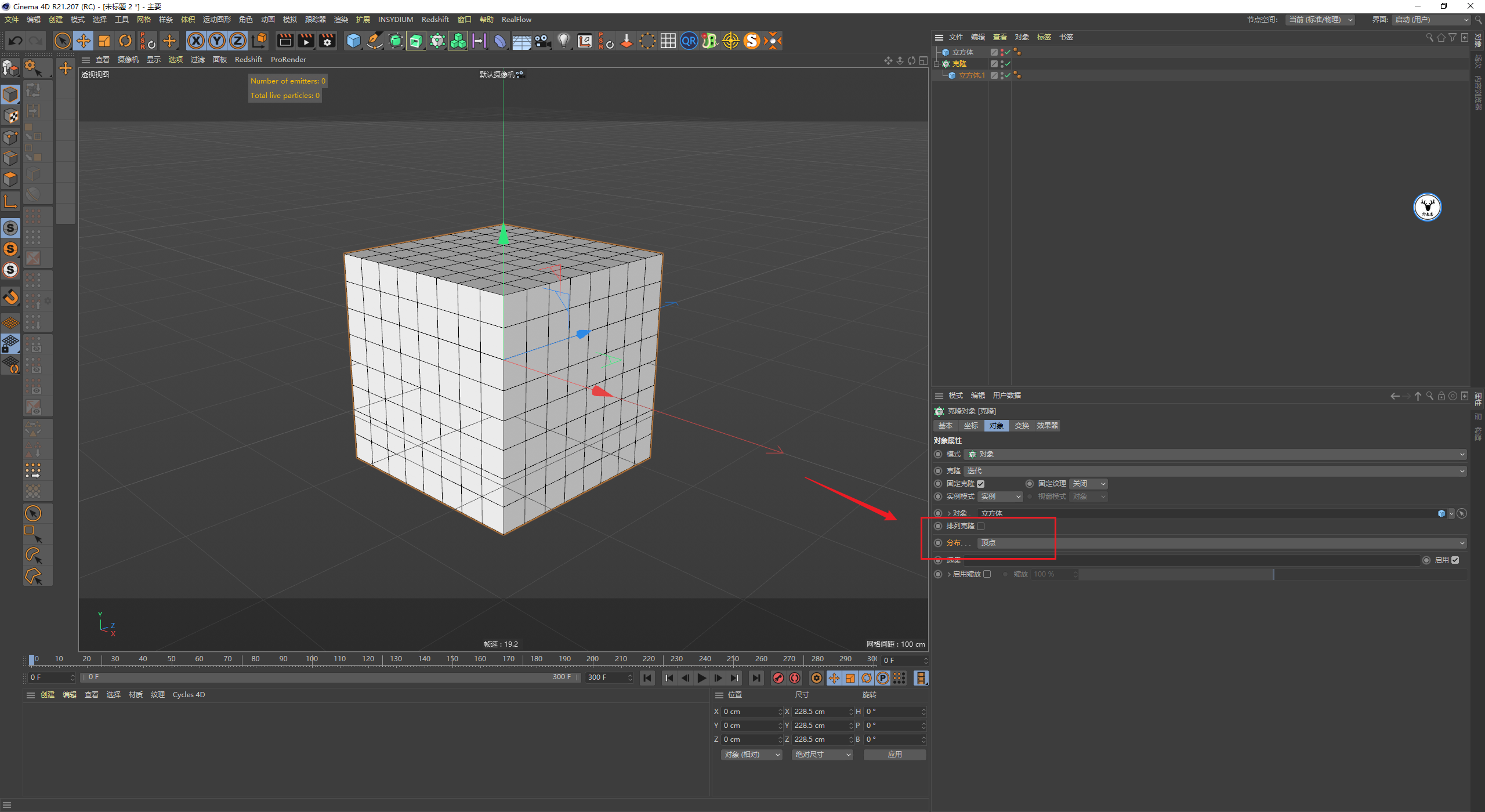

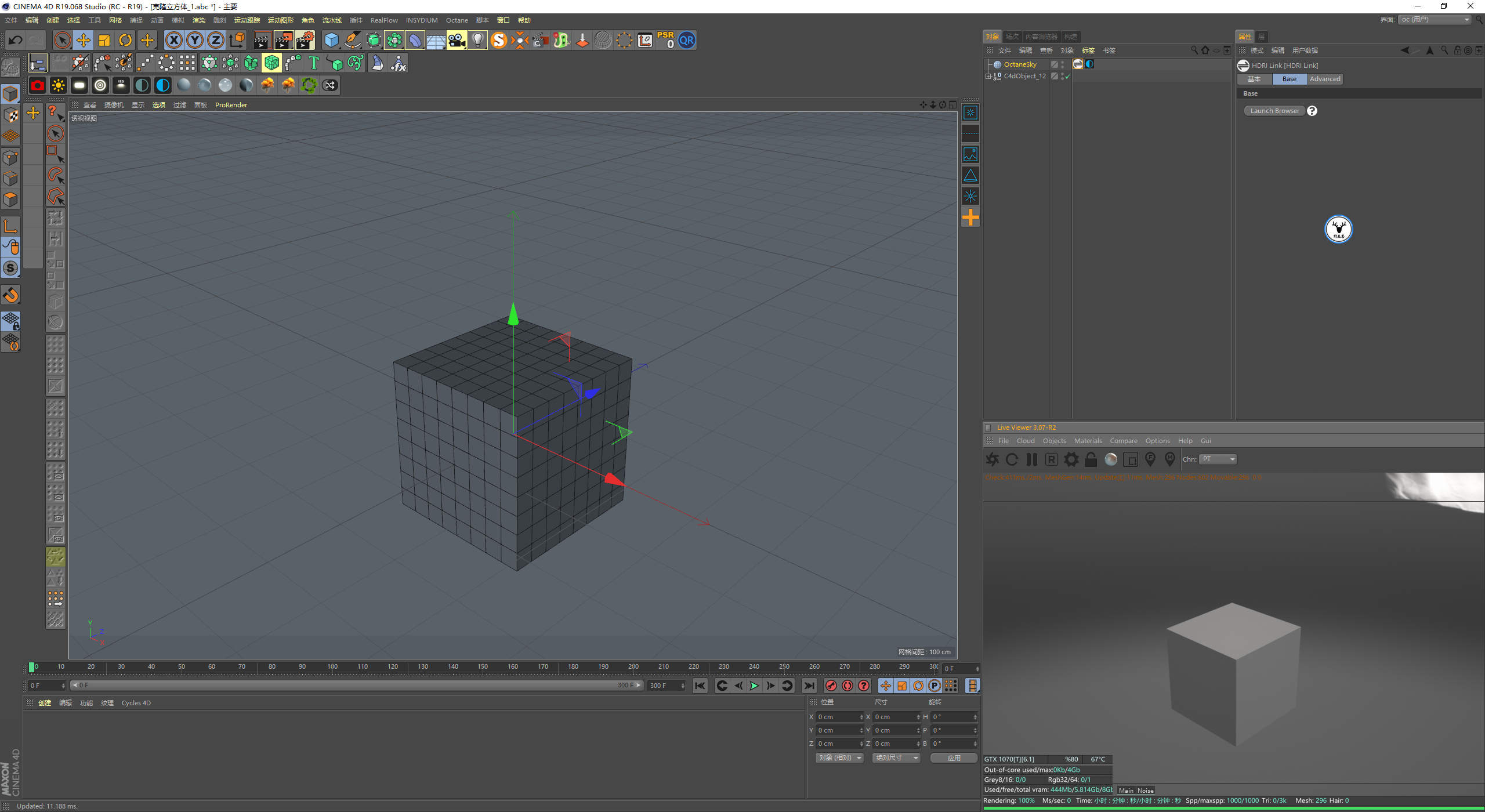

需要注意的是原图中间是空心的，所以我们不能直接用克隆网格排列，先新建一个立方体，分段为7*7*7：

再新建一个小的立方体，尺寸是28.5*28.5*28.5，参数由于我之前是尝试过的，这个大小刚好合适，所以这里就直接调用了哈：

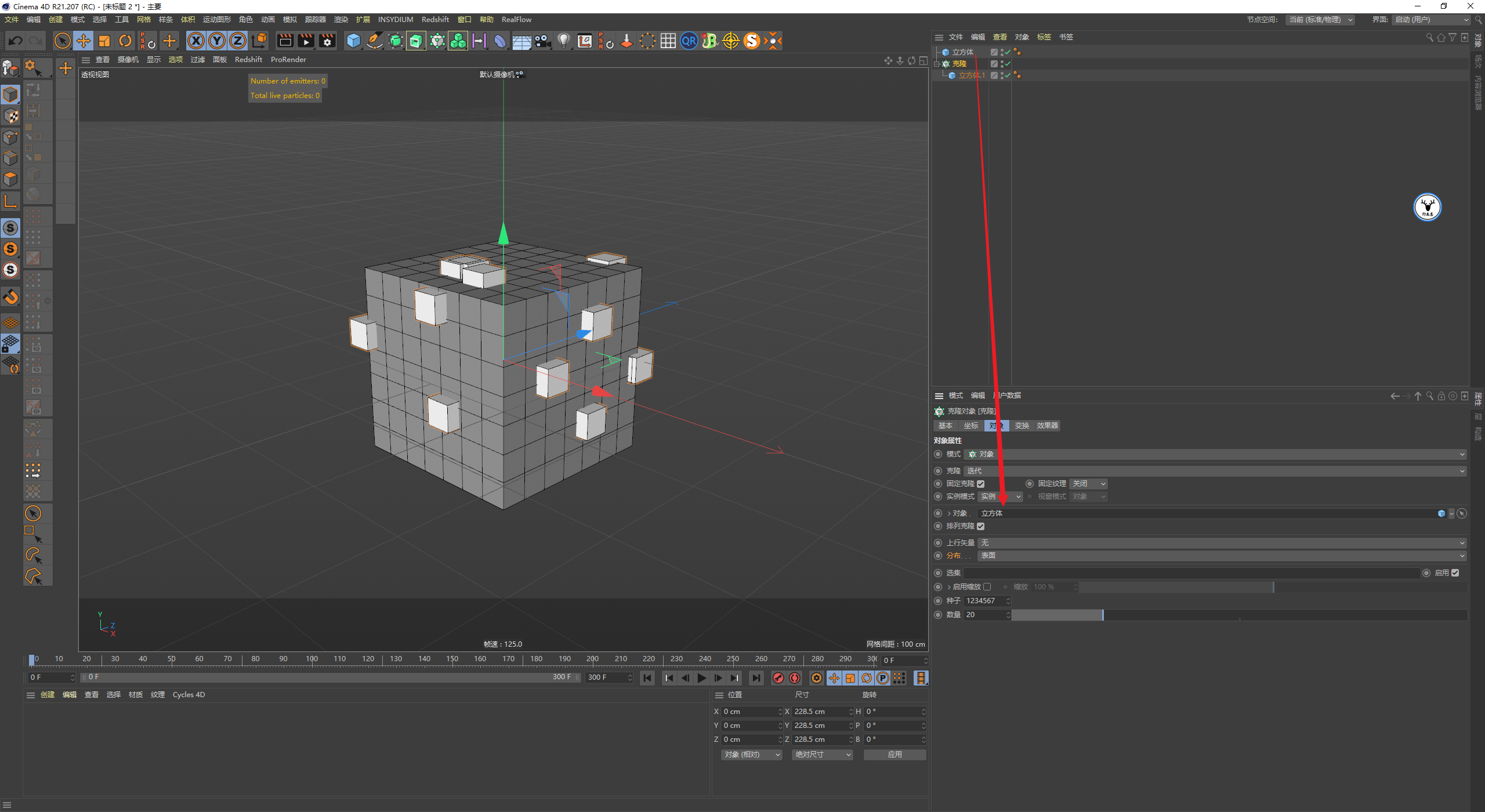

接下来新建克隆对象克隆小立方体，以大立方体为对象进行克隆：

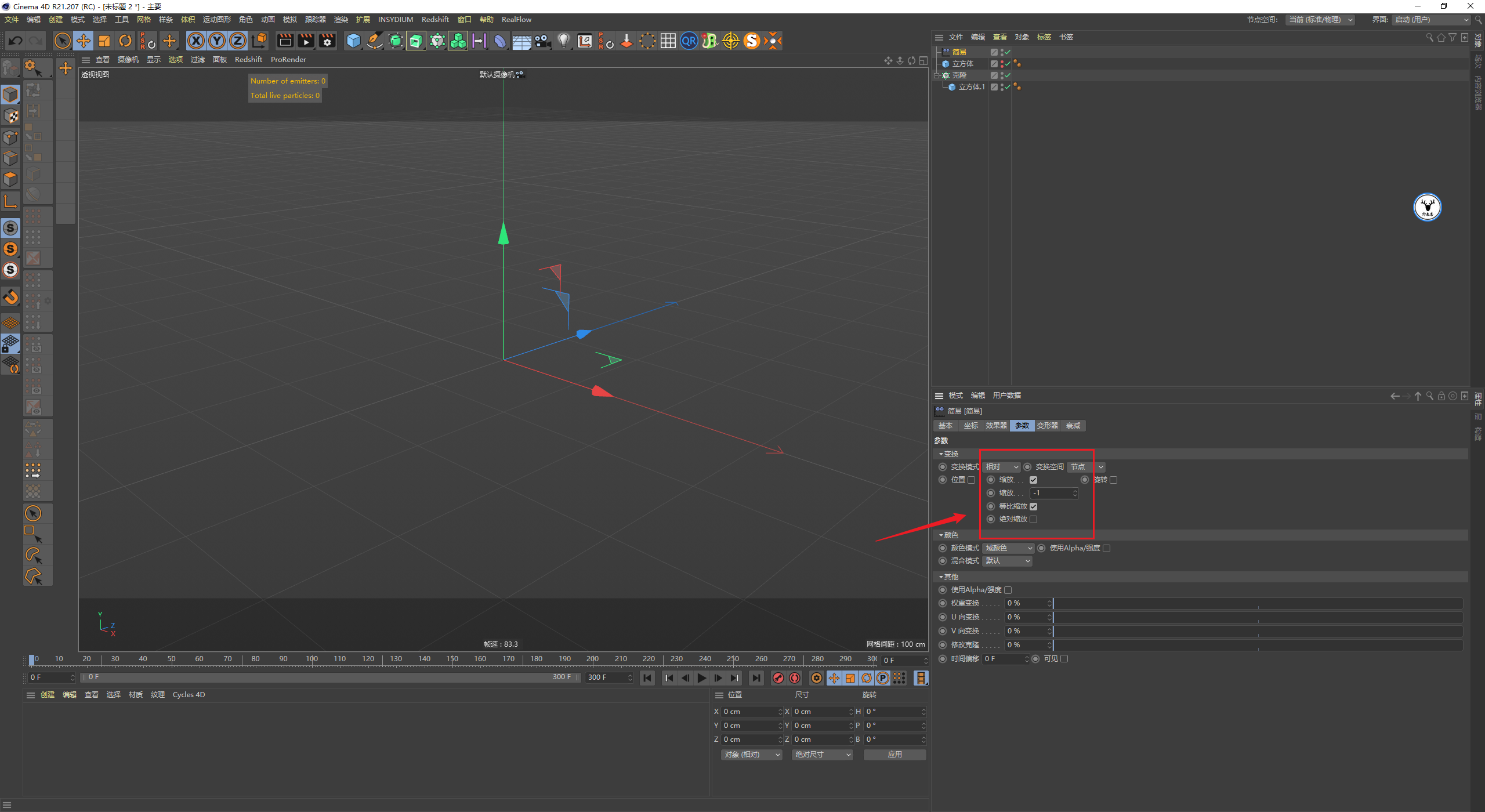

将分布改为顶点，取消勾选排列克隆：

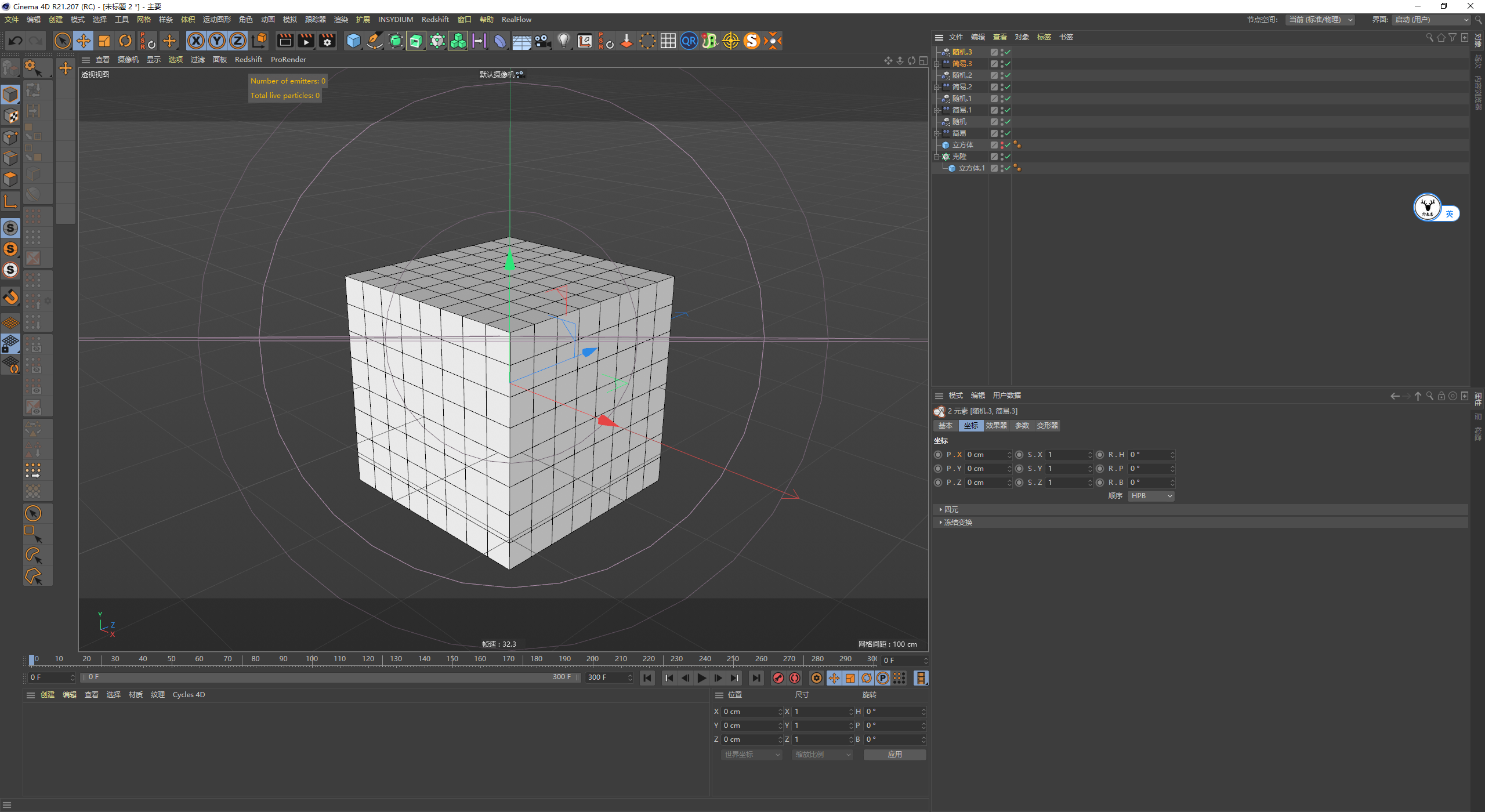

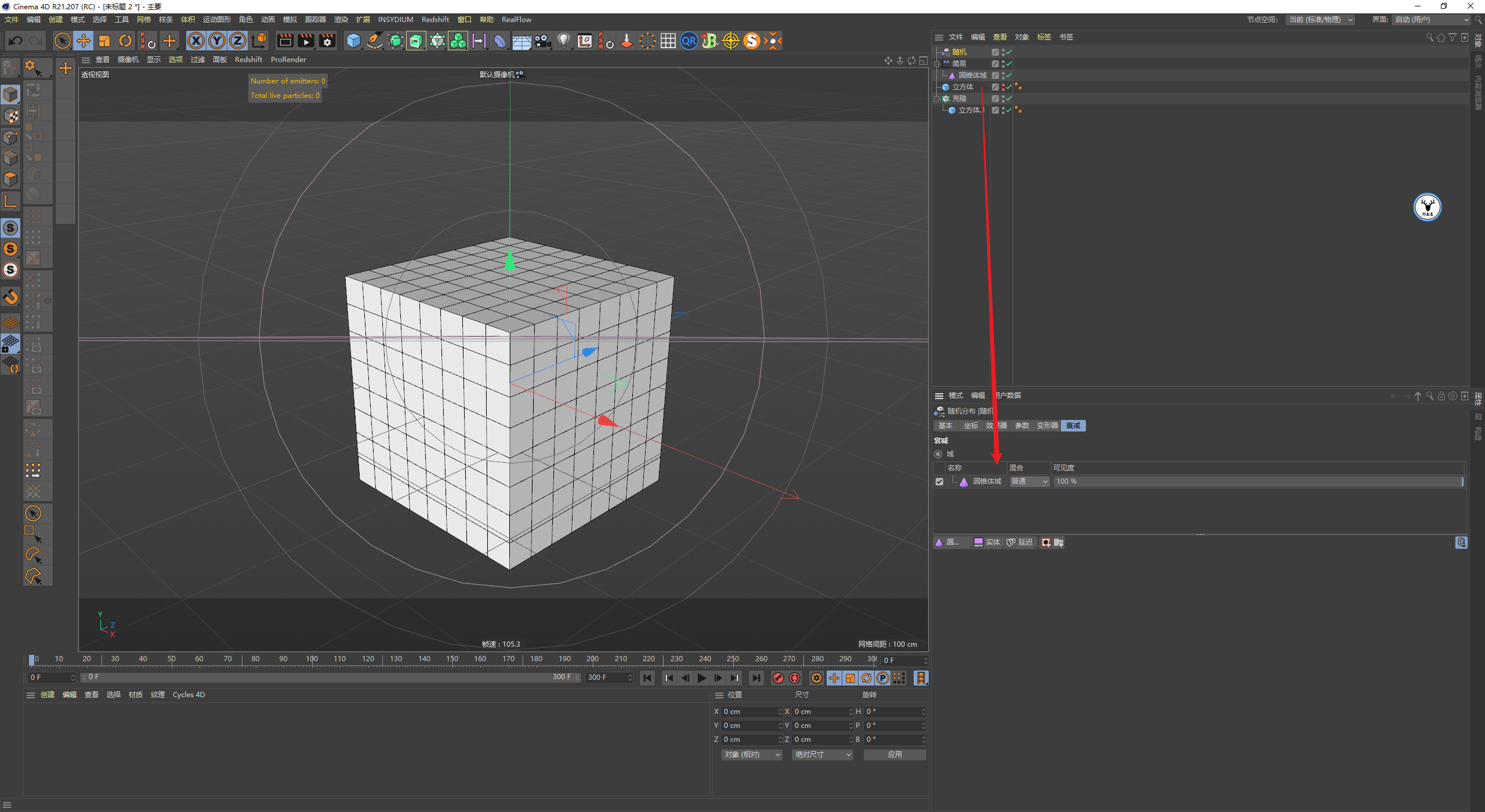

给克隆对象添加简易效果器，让简易效果器只影响克隆的缩放，让等比缩放改为-1，这样克隆的立方体就会消失：

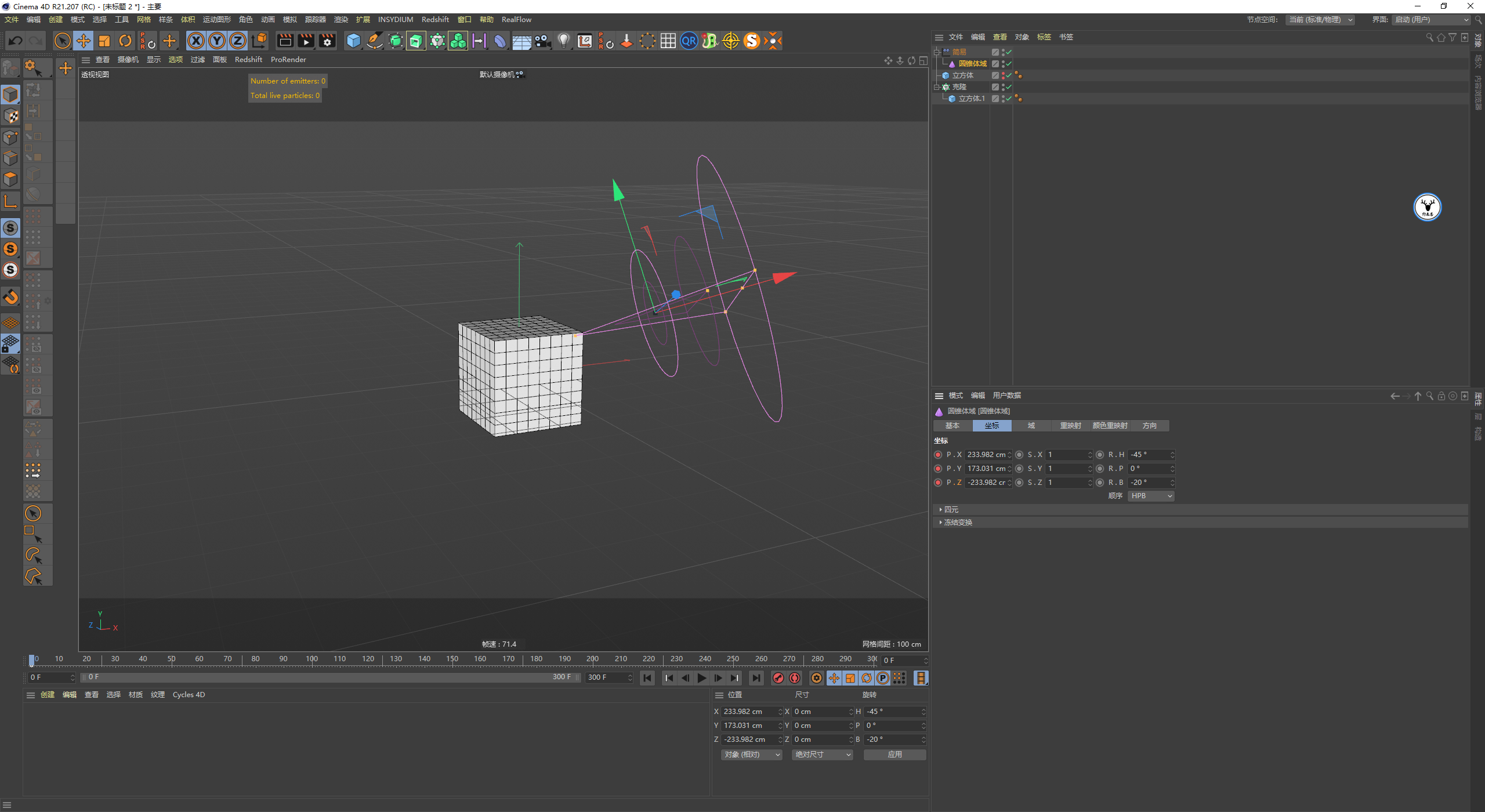

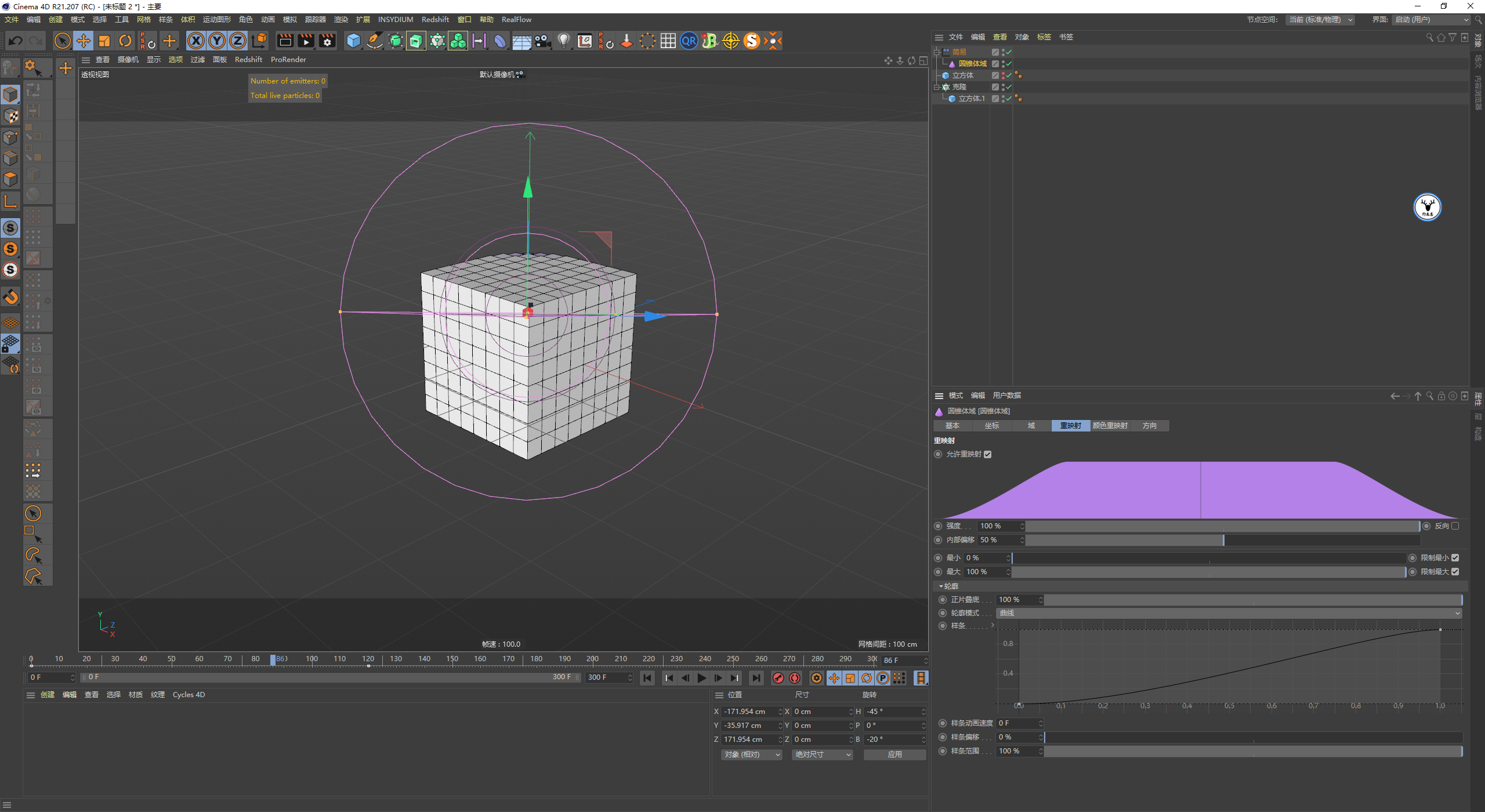

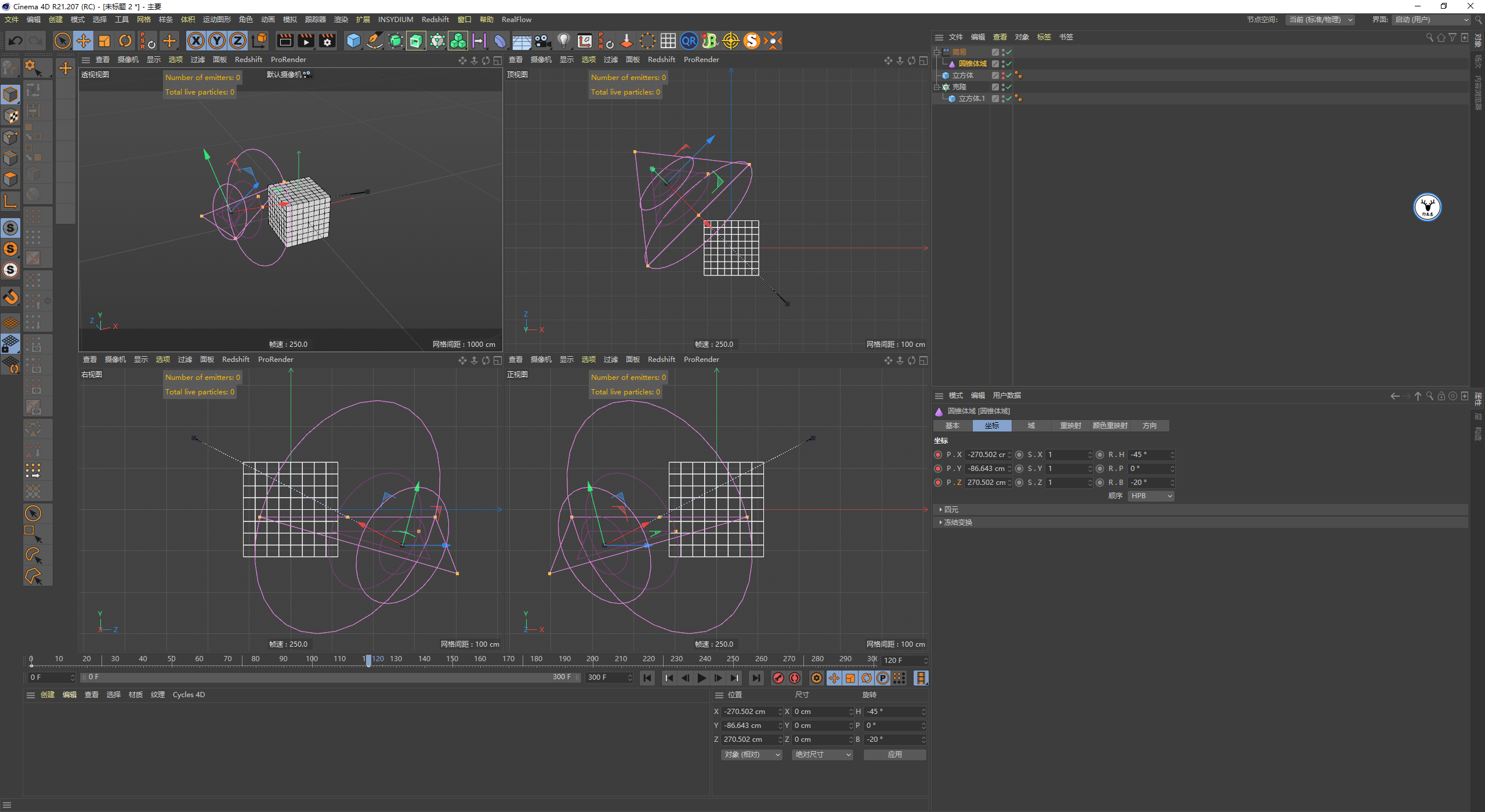

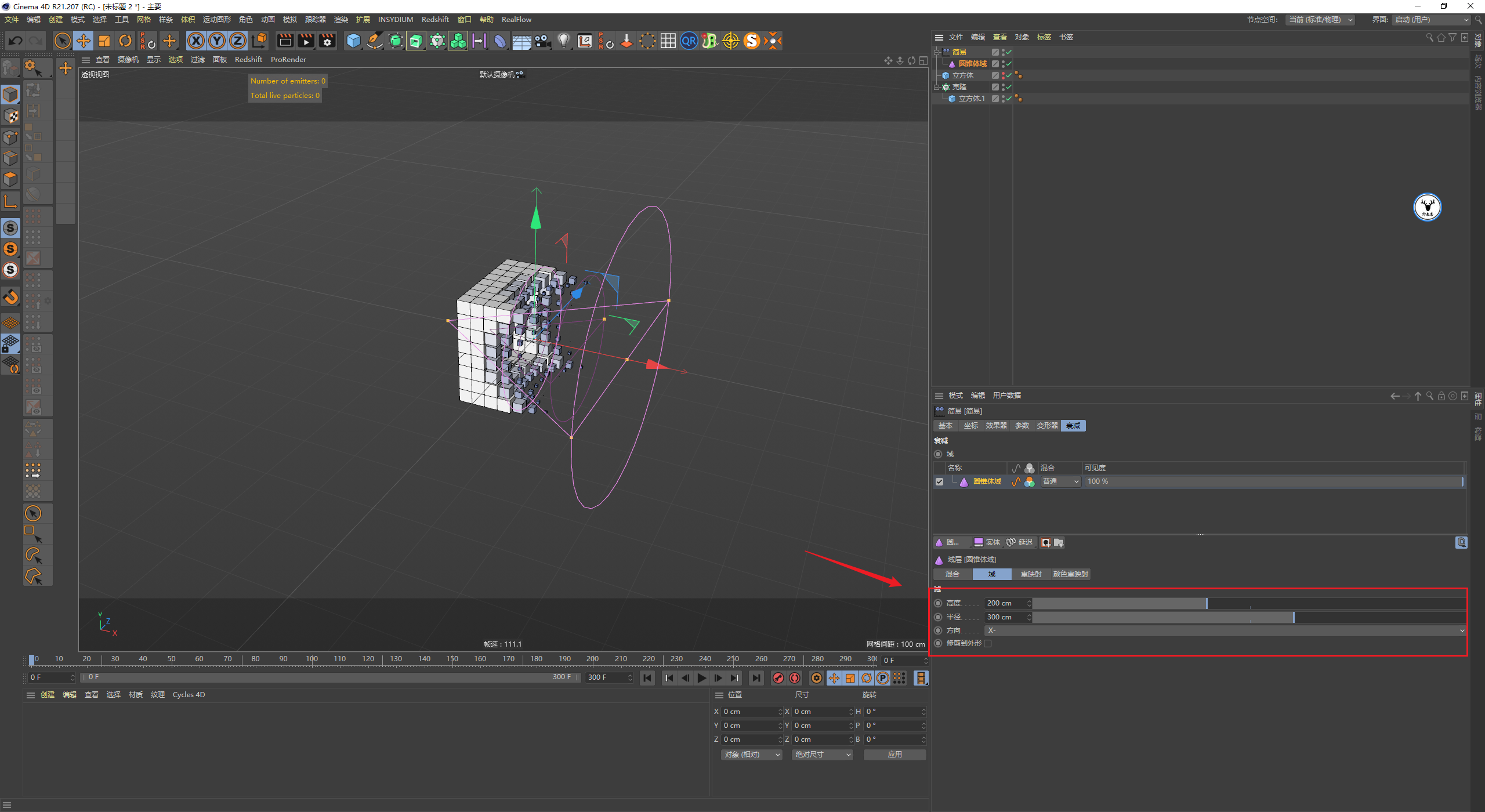

在衰减里添加一个圆锥体域，调整域的方向以及大小，同样这个大小参数我是尝试过后的：

调整域的位置，让它一开始在克隆对角线的位置K上位置关键帧，记得把运动曲线改为线性的：

然后让它大概在120帧的时候穿过克隆对象，我个人觉得这个时长比较合适：

重映射里将轮廓模式改为样条，我感觉这样要好一些：

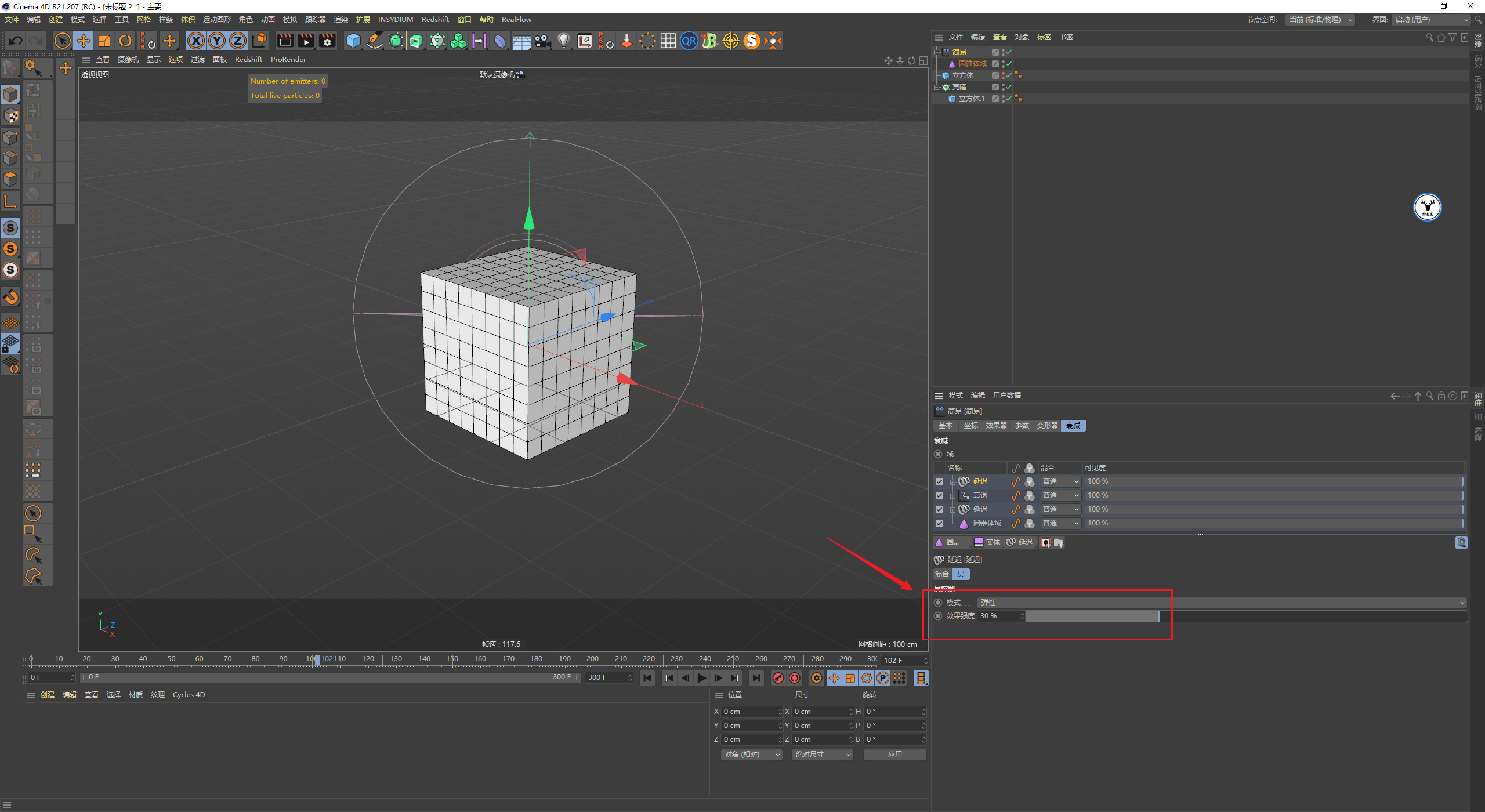

域里可以添加一个平滑的延迟域，适当的调整强度让动画柔和一点：

再添加一个衰退域，让动画有一丢丢层次的感觉：

可以再次添加一个弹性延迟域，适当的调整强度：

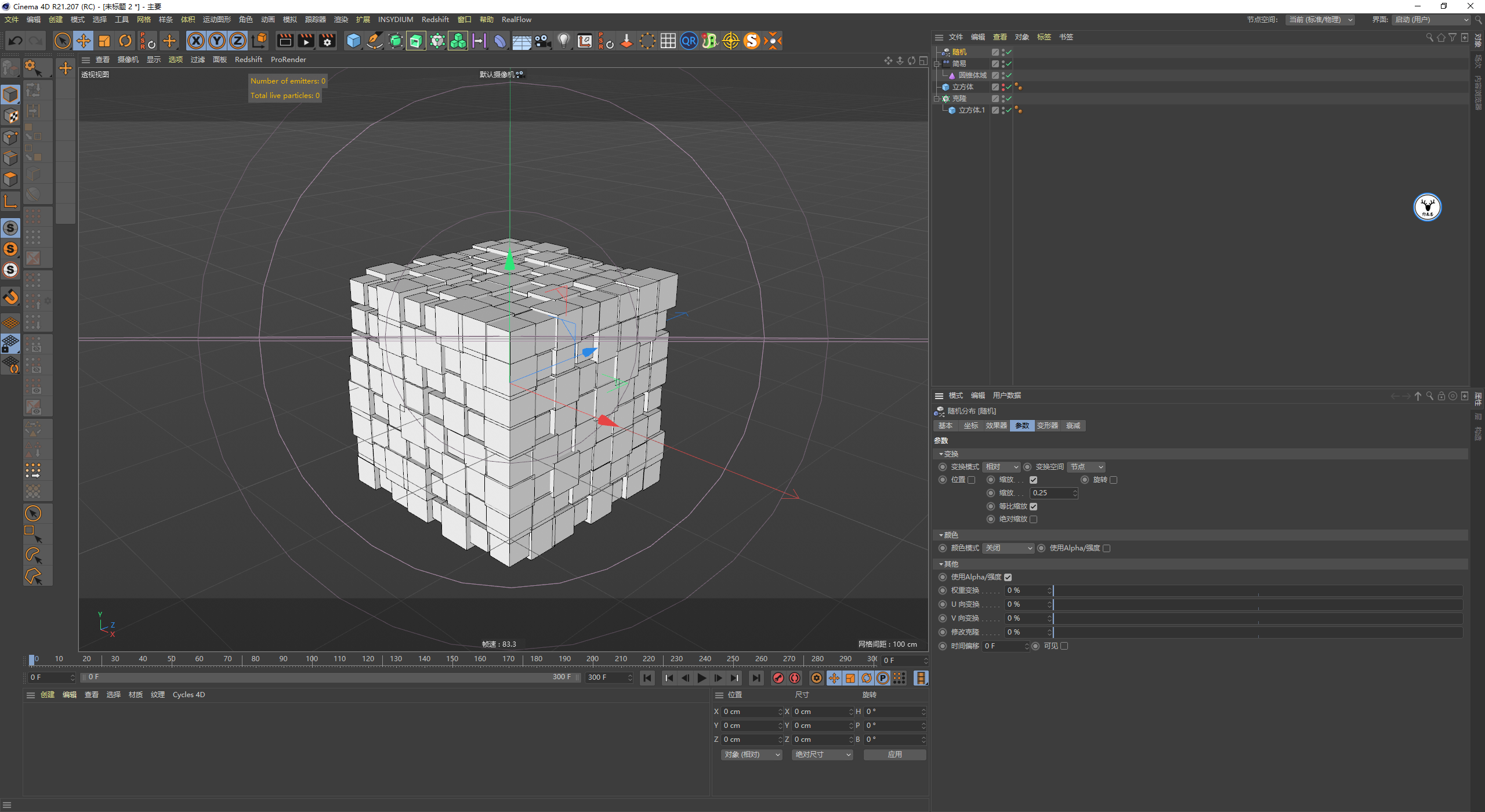

原图到此我感觉就可以做循环动画了，我自己觉得立方体有点太统一了，所以又添加了一个随机效果器，让它只影响等比缩放：

然后同样把圆锥体域拖进随机效果器的衰减里：

最后再添加一个衰减域，这里衰减的强度可以大一点：

02 循环动画部分

基本这样就可以做循环动画了，这里暂时没有找到直接用域制作循环动画的方法，我尝试过用公式域，但是好像不太好修改方向。

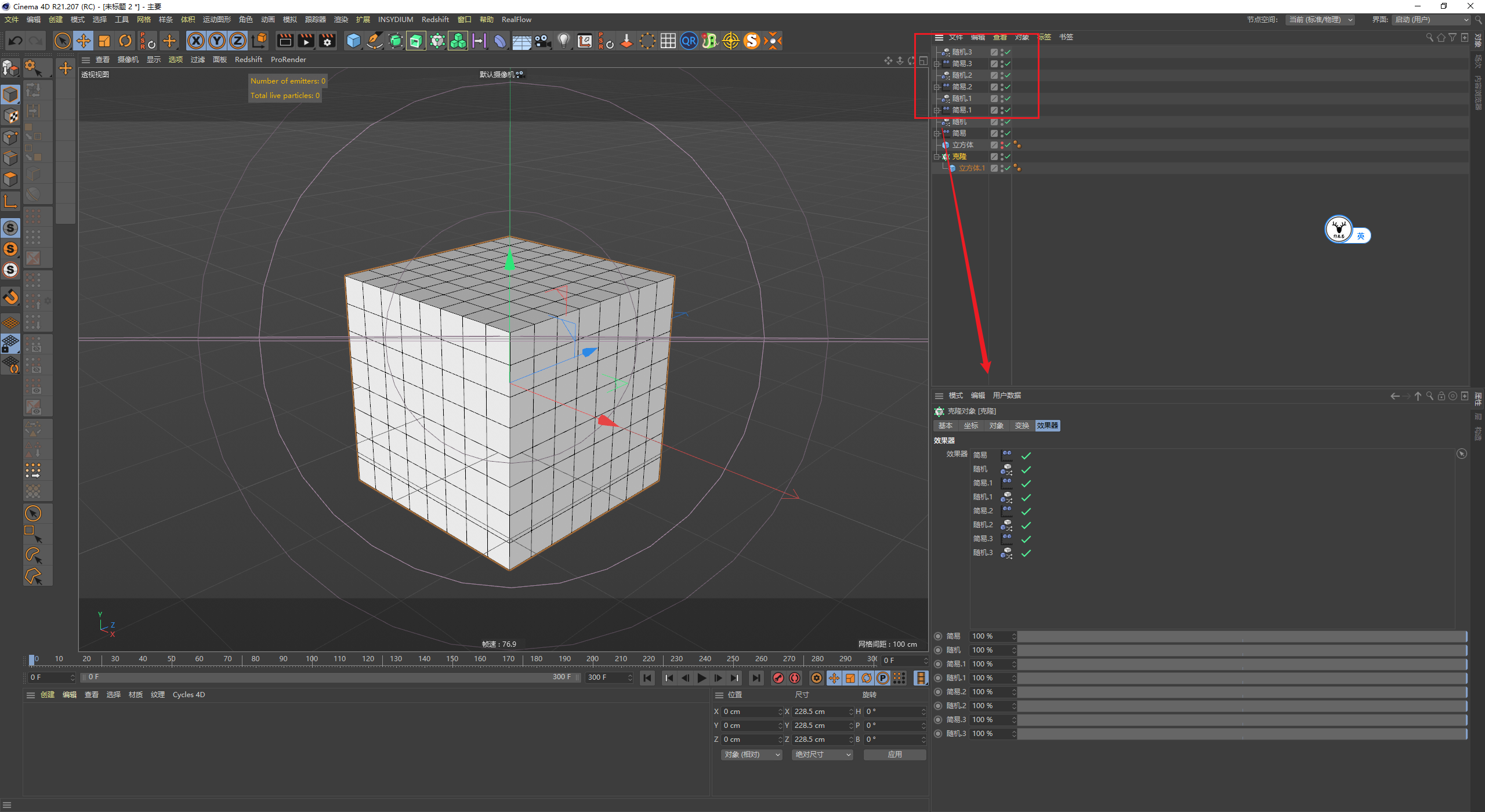

所以我用的比较笨的办法，直接将简易以及随机效果器多复制出来几份：

把复制出来的效果器都添加给克隆对象：

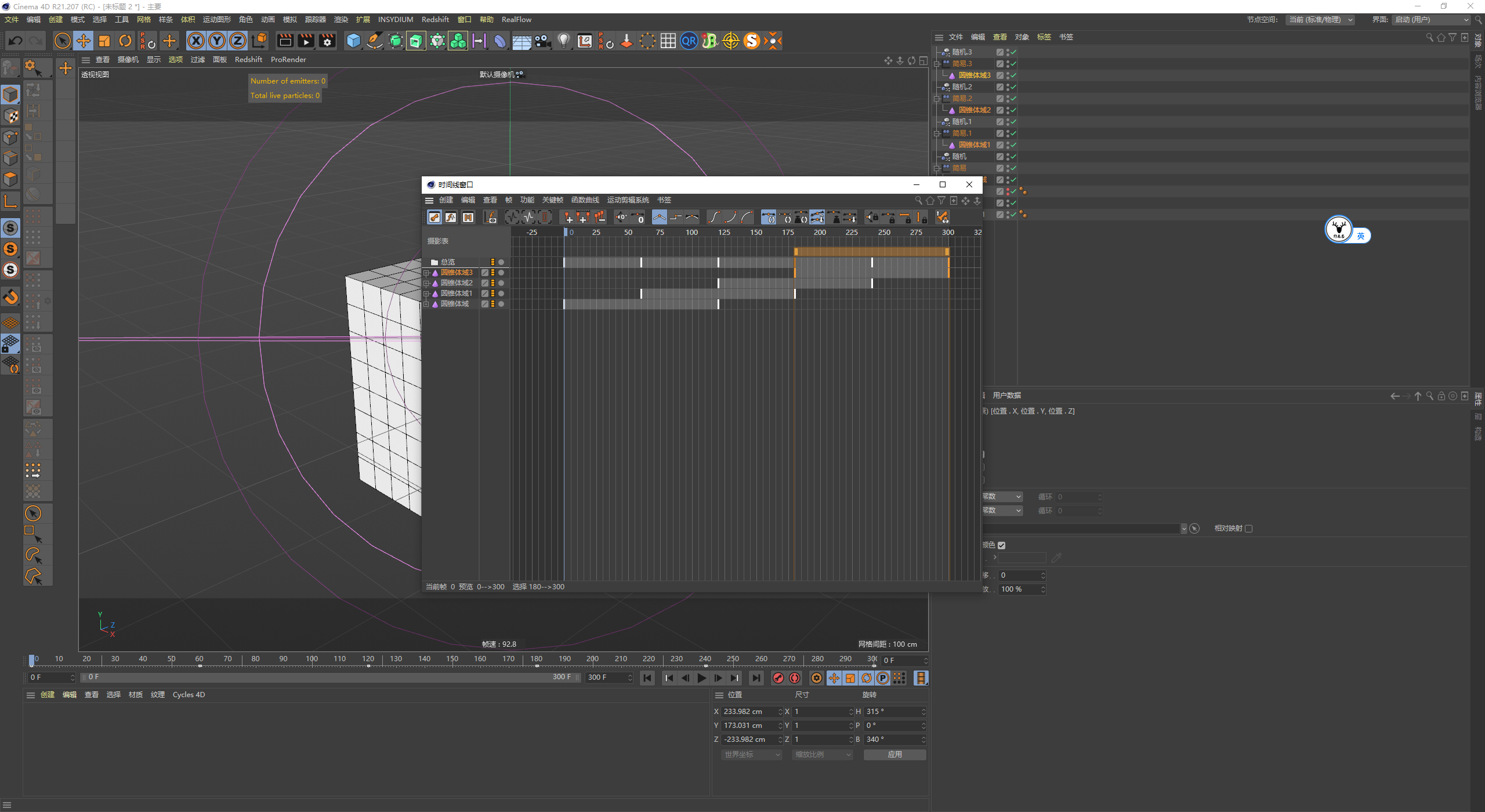

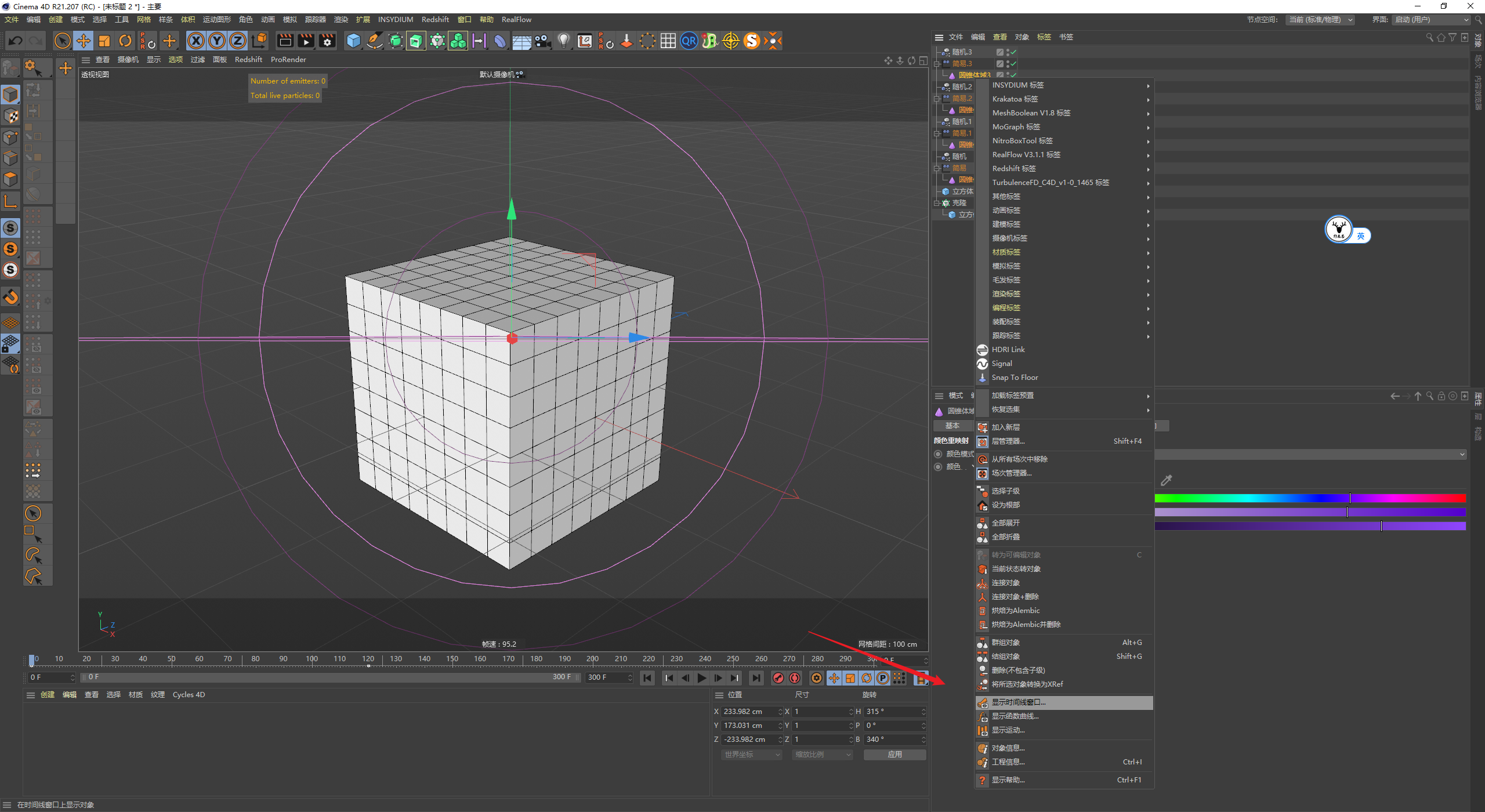

选中所有的圆锥体域鼠标右键打开时间线窗口：

然后让它们在时间线窗口依次偏移50帧，这样动画就做好了：

当然现在不是完全的循环动画，我们只需要截取当中的一部分就是循环动画了。

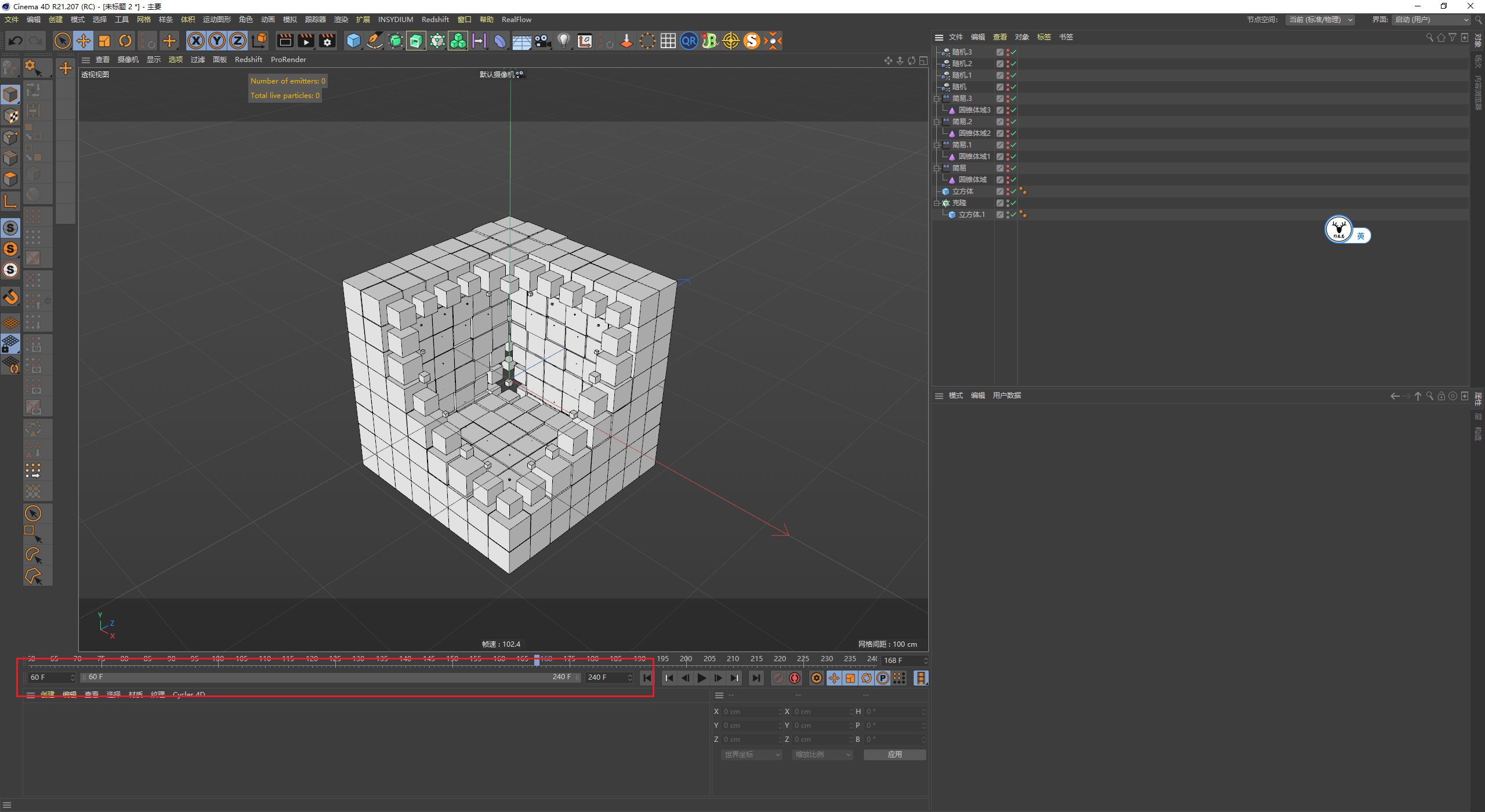

例如我这里选取从60帧到240帧，这样就是一个完整的循环动画：

03 默认渲染器

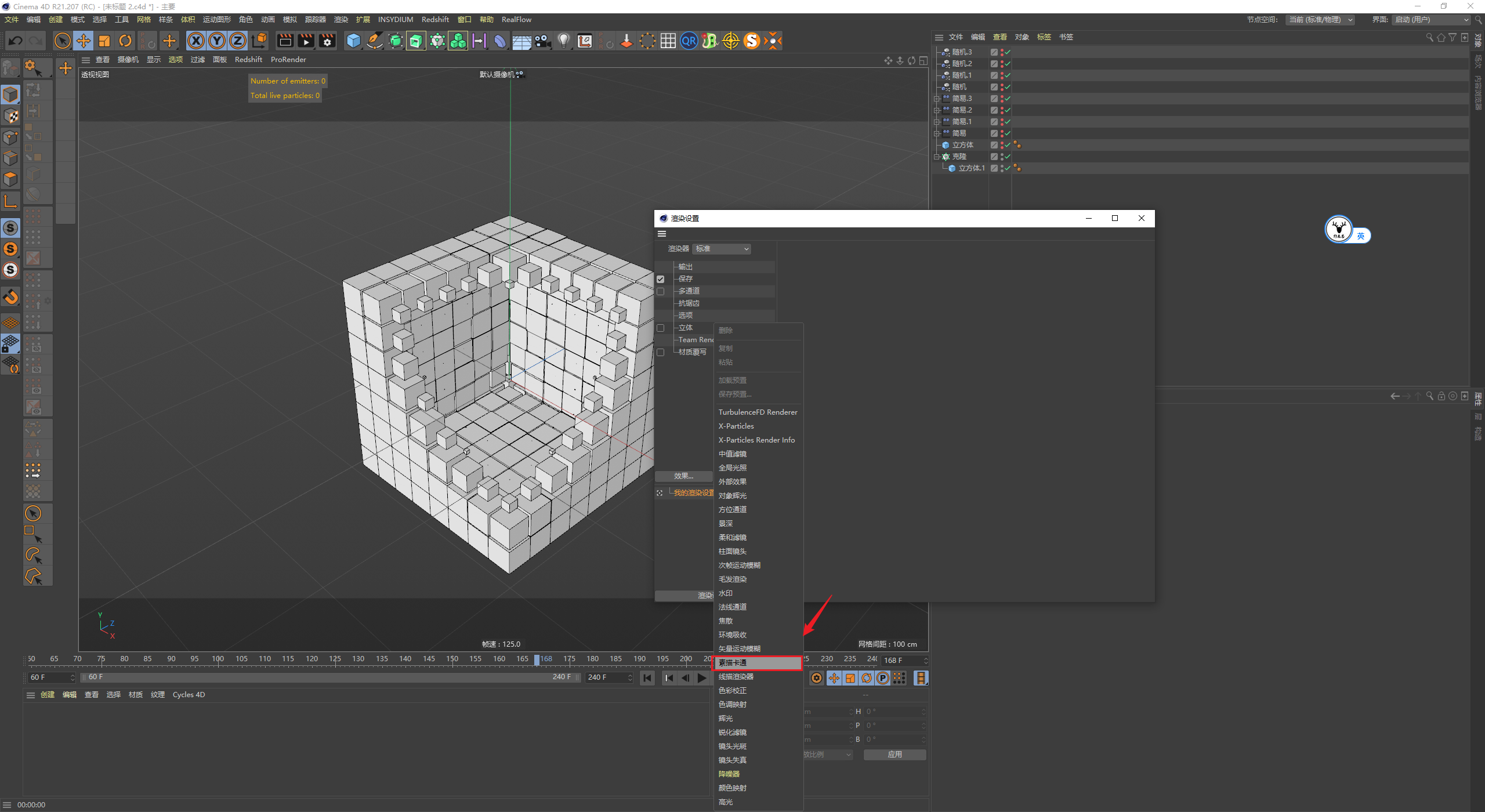

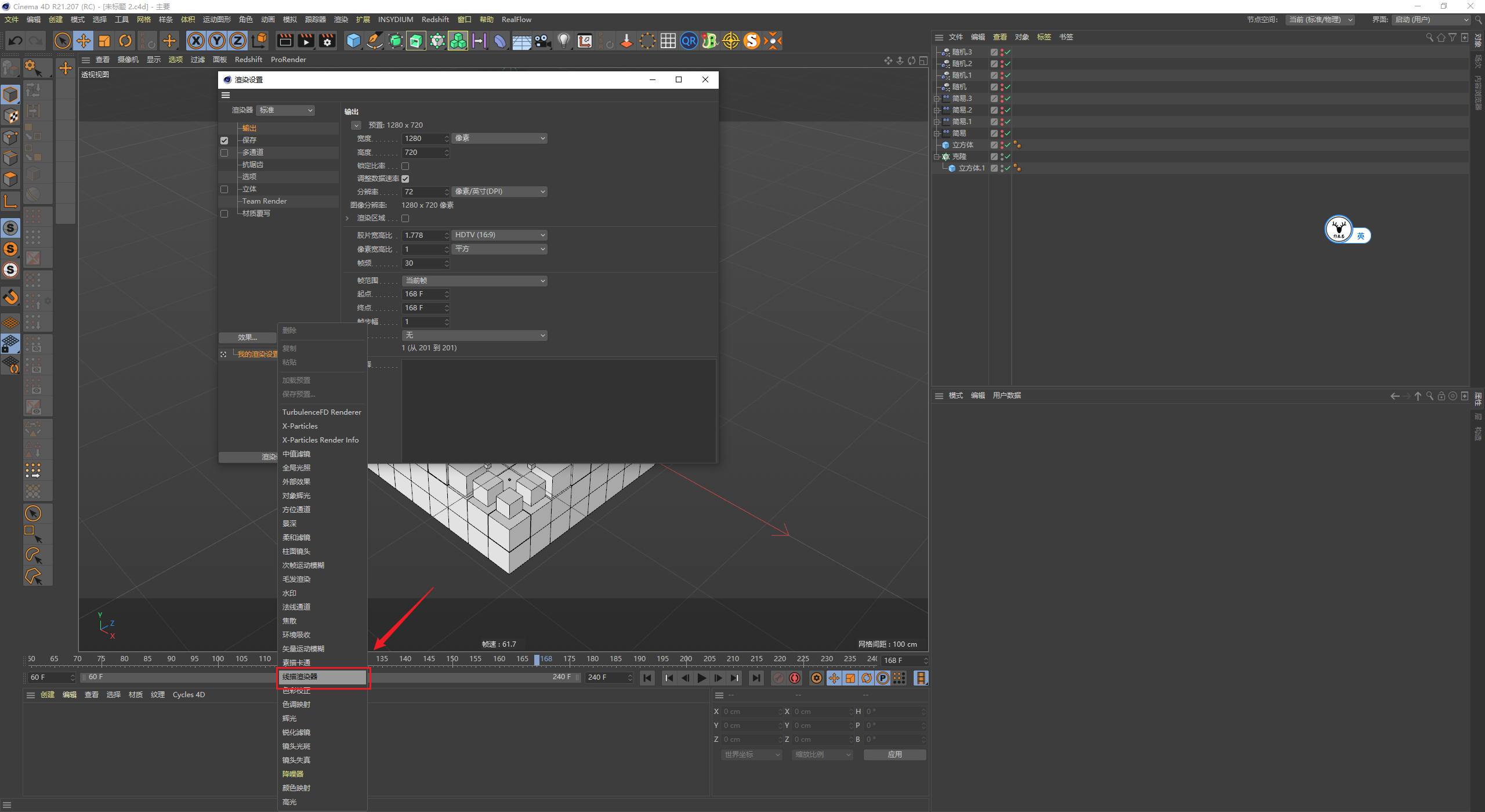

接下来就就是渲染部分，先说说默认渲染器怎么渲染线框图吧，默认渲染器渲染线框有两种方法，第一种方法是在渲染设置里添加线描渲染器：

默认情况它只会渲染轮廓：

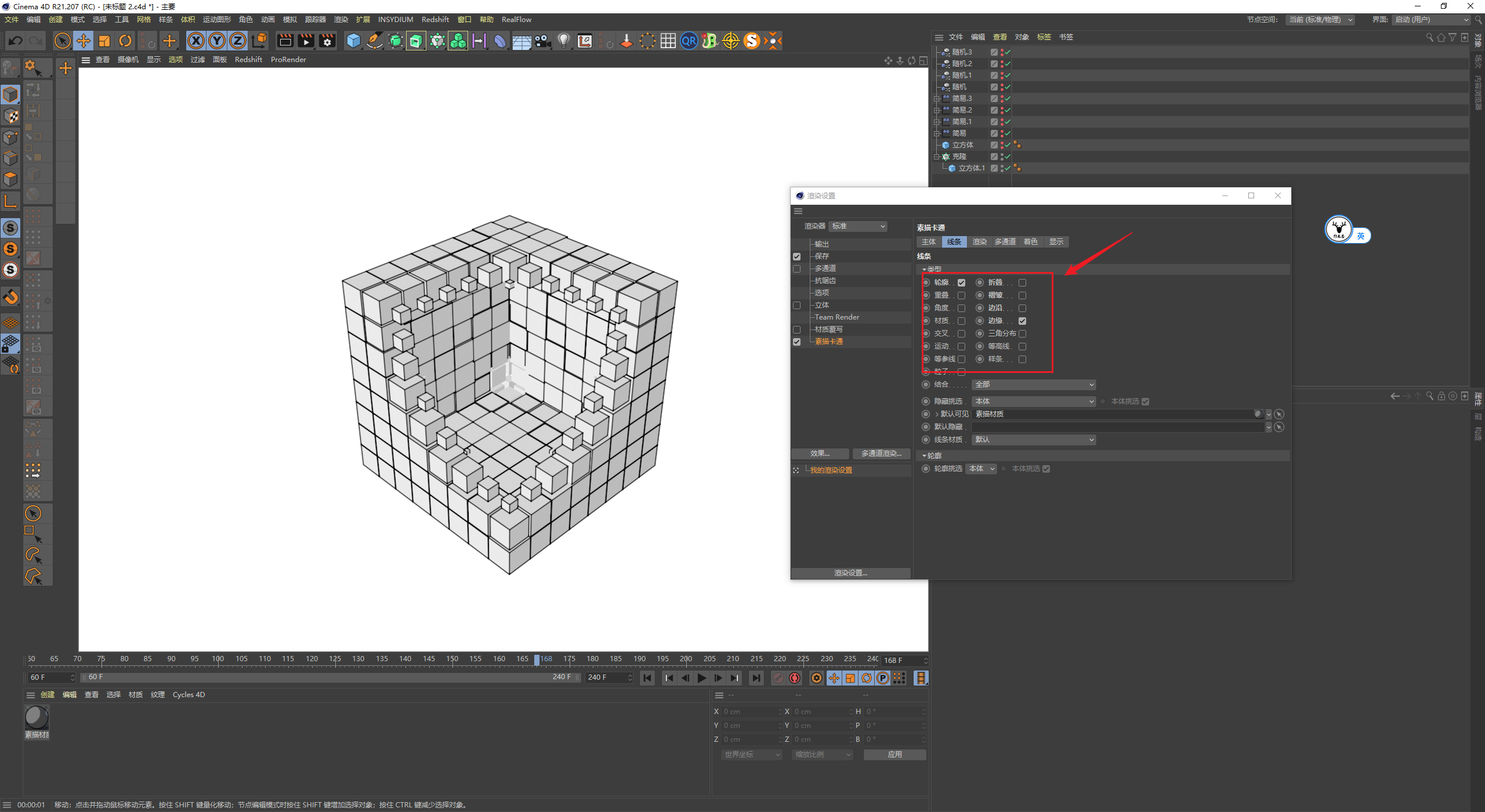

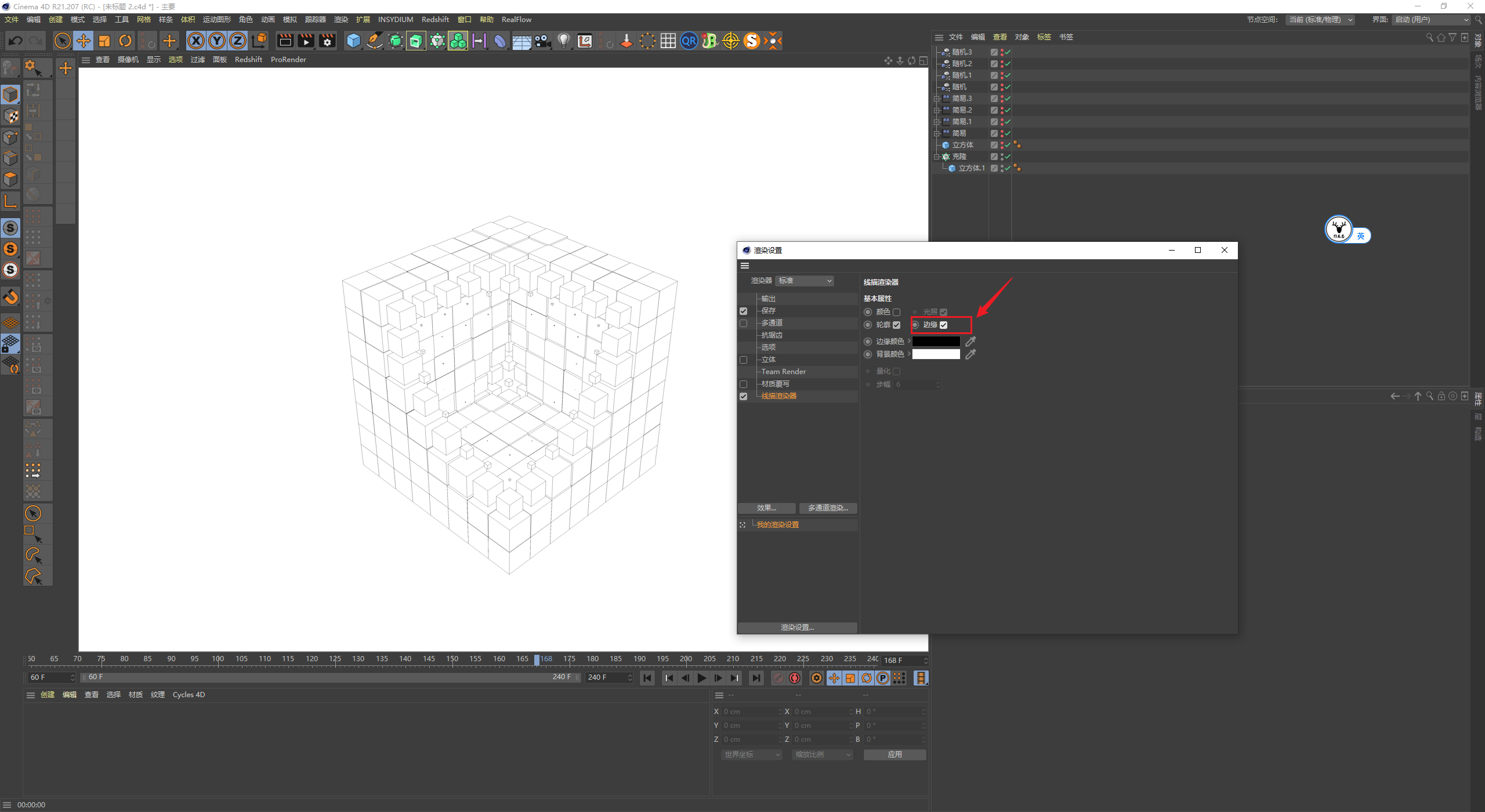

我们可以把边缘也勾选渲染出来：

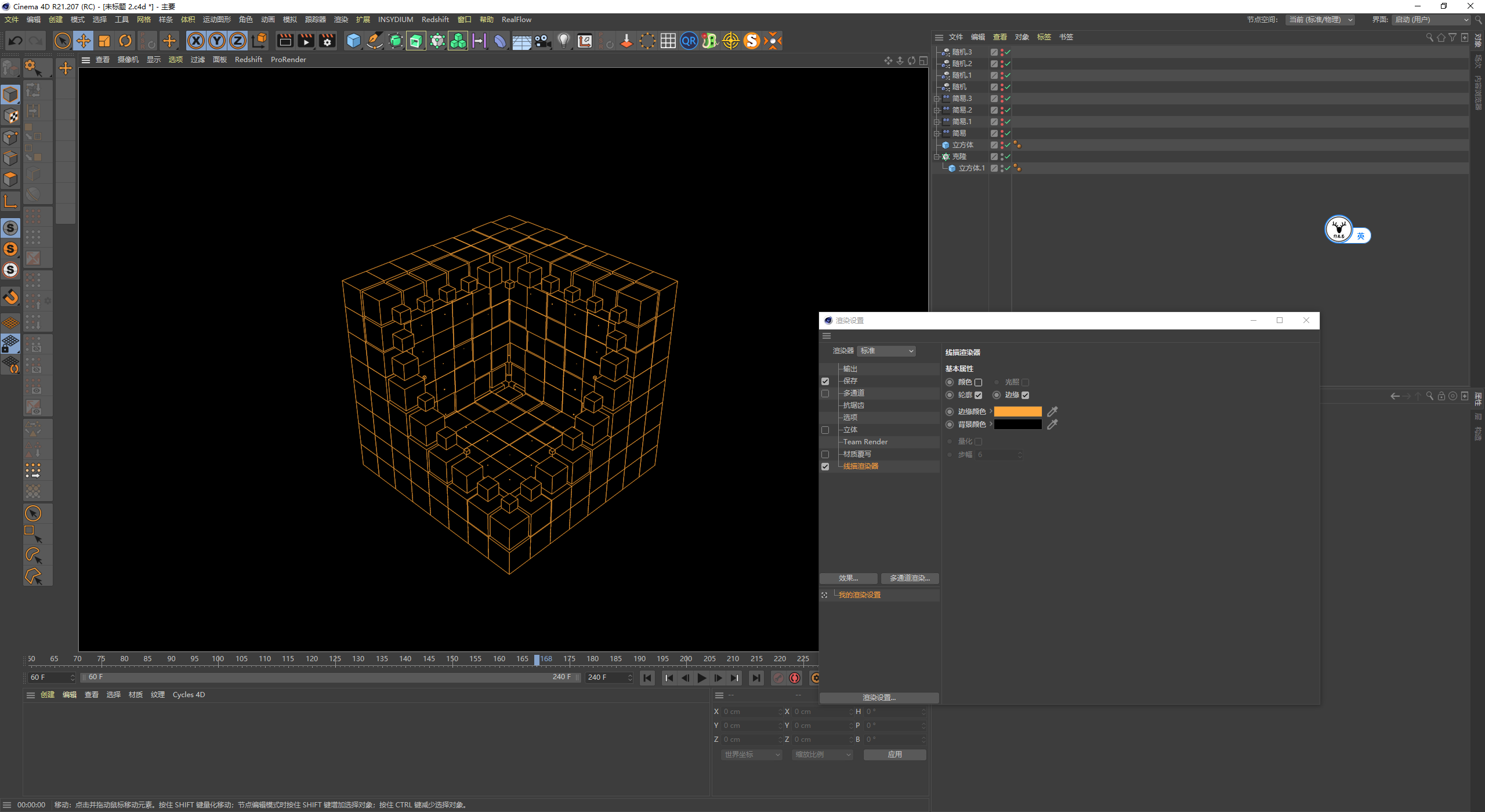

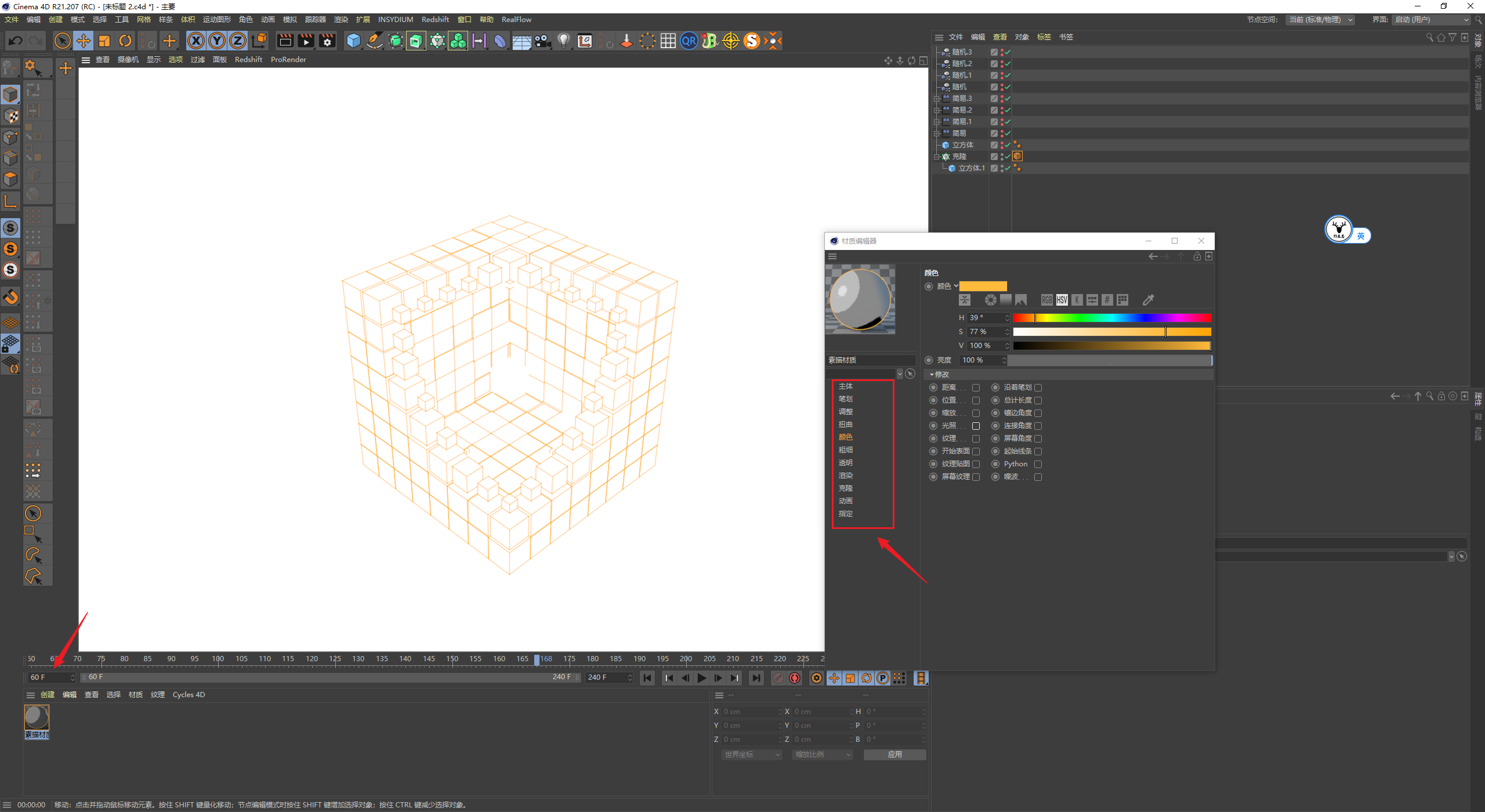

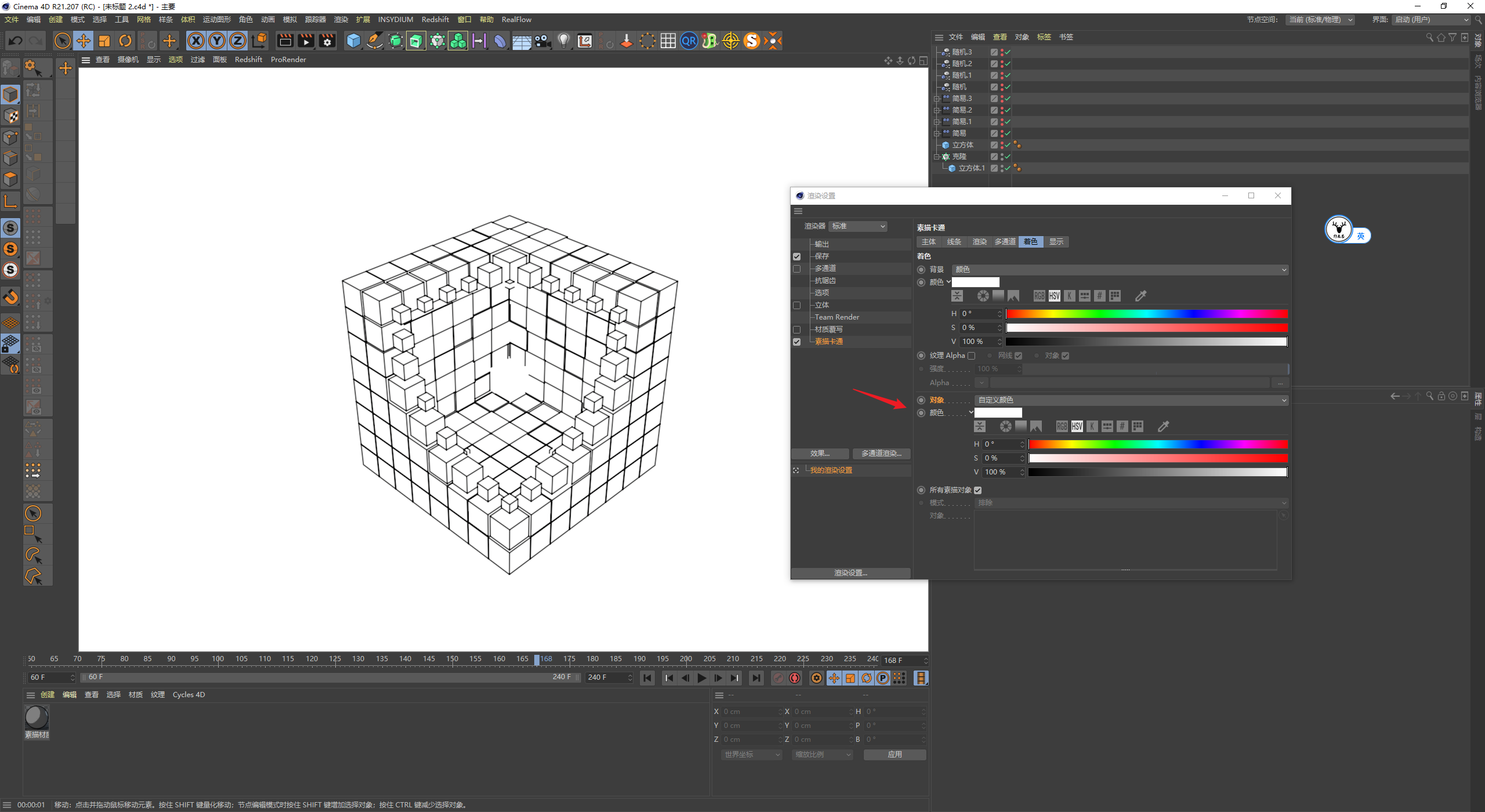

我们还可以修改边缘以及背景的颜色：

使用这种方法渲染线框图，简单快捷，渲染也很快，但是可控性比较小，例如不能控制粗细，让样条发光我暂时也没找到方法，当然可以后期添加发光哈。

默认渲染器渲染线框图的另外一种方法是使用素描卡通来渲染：

同样素描卡通也可以选择渲染的类型：

着色里我们可以修改对象的颜色：

添加了卡通渲染以后，会自动创建一个素描材质，素描材质的可控性挺高的，可以修改线条的颜色、粗细，甚至还可以制作动画：

这里我们就不做过多介绍了，因为我基本不用默认渲染器，而且使用素描卡通渲染的话，渲染会很慢，特别是在你场景中有很多对象的时候。

04 OC渲染器

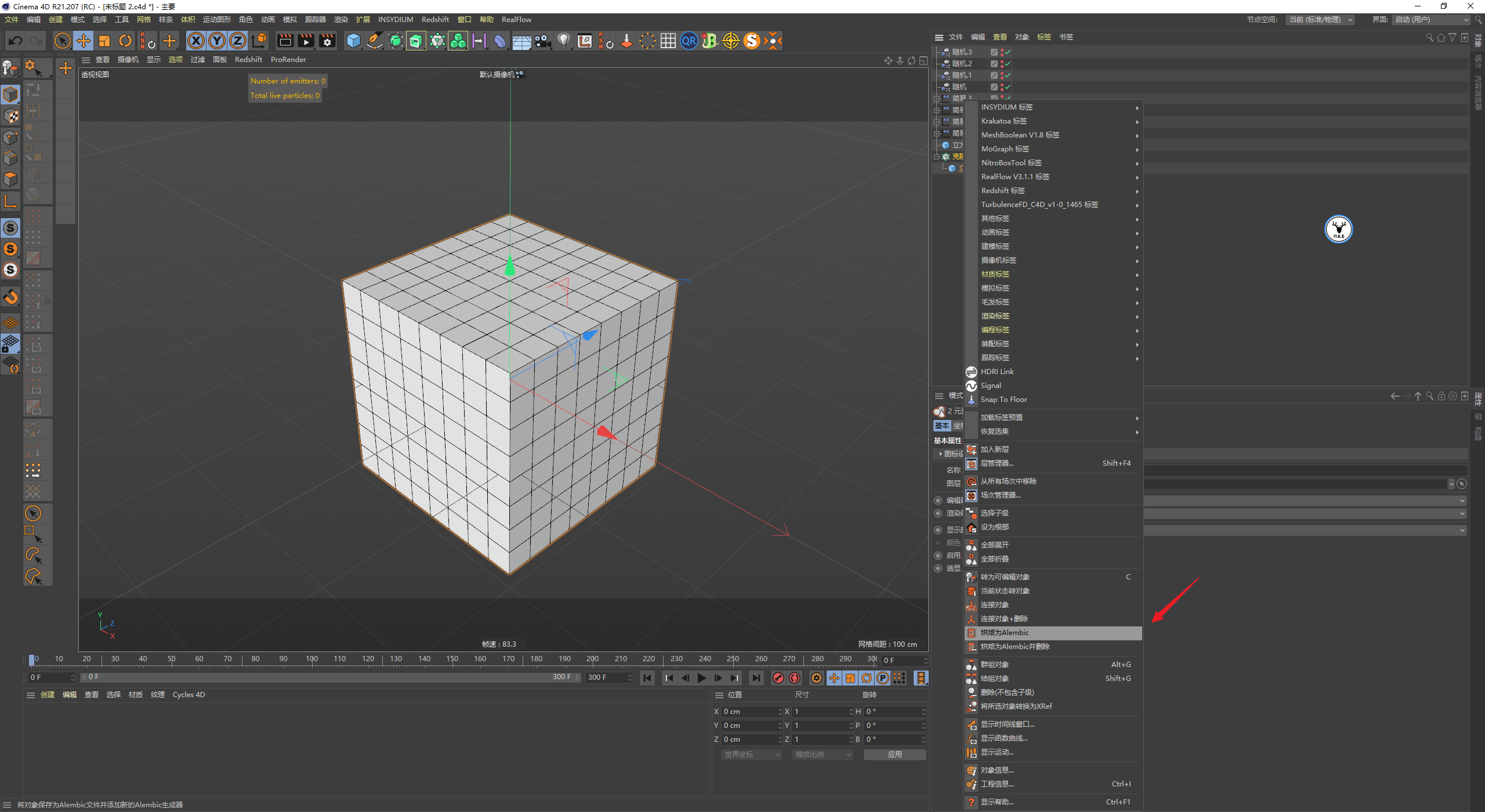

由于我只有OC3.07欢乐版，所以我这里先把对象烘焙为ABC格式：

然后在R19里导入ABC文件，打开OC：

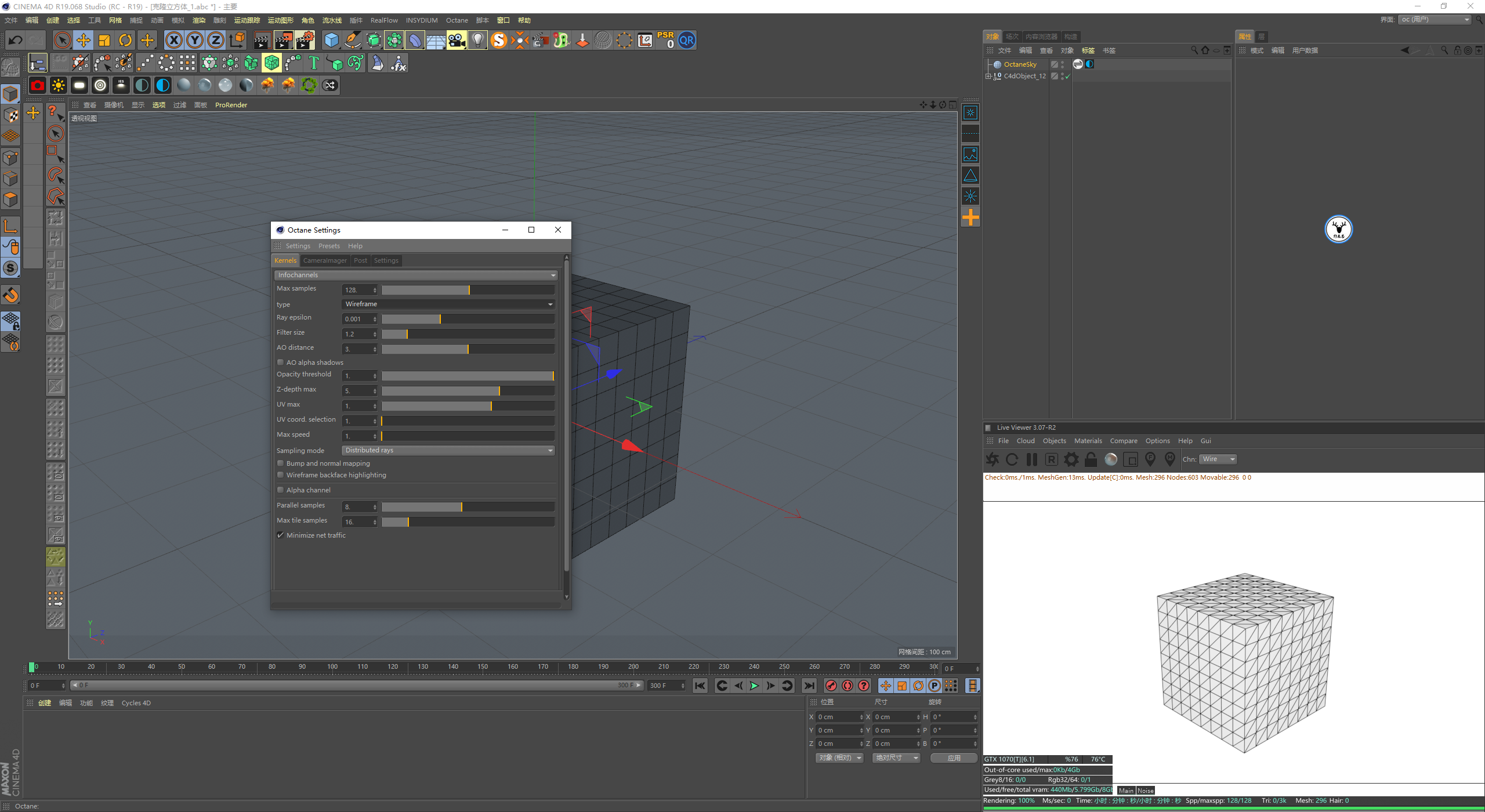

默认情况下OC渲染设置里有一个线框模式，但它会把三角面也渲染出来，不太实用：

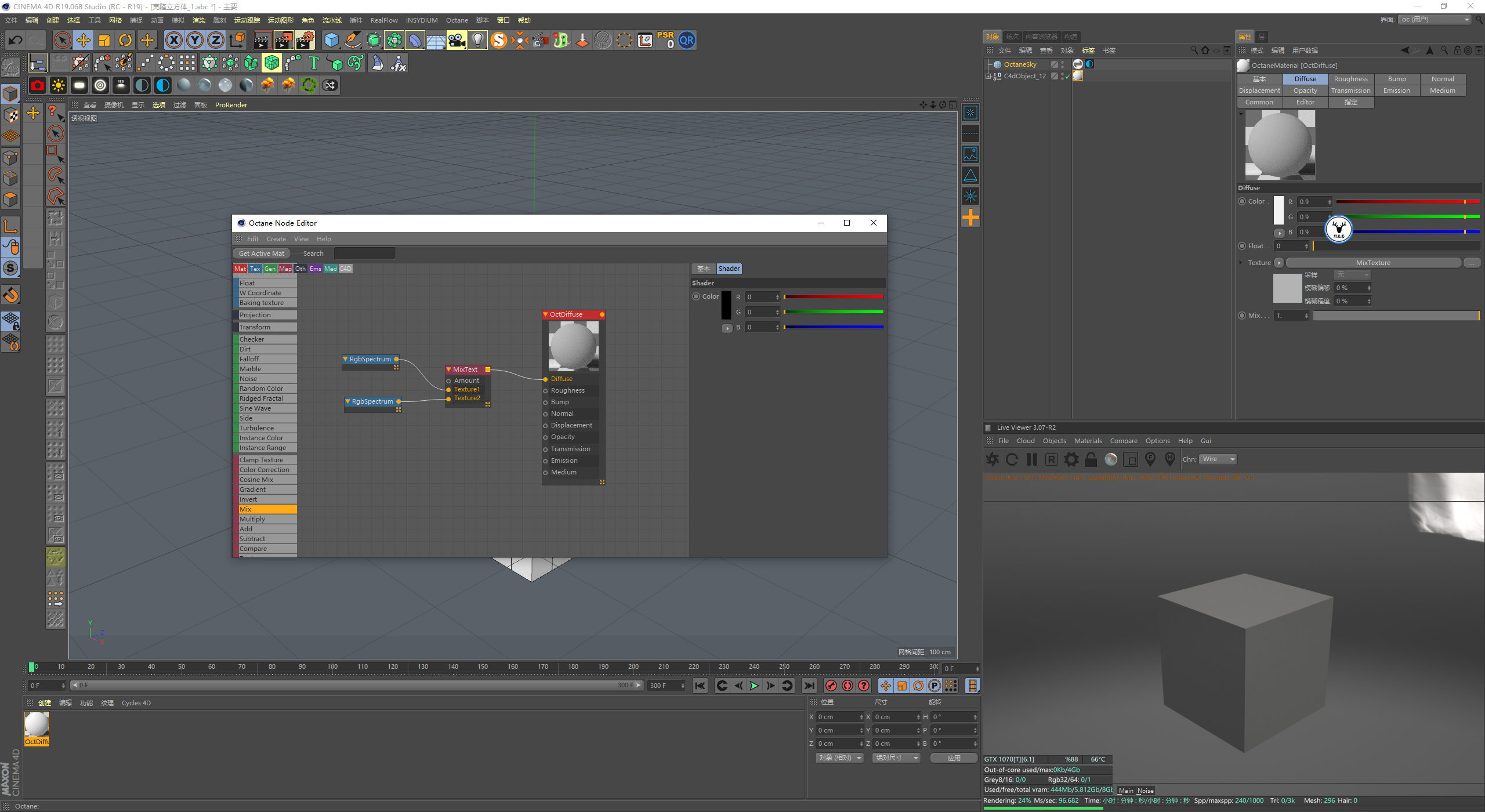

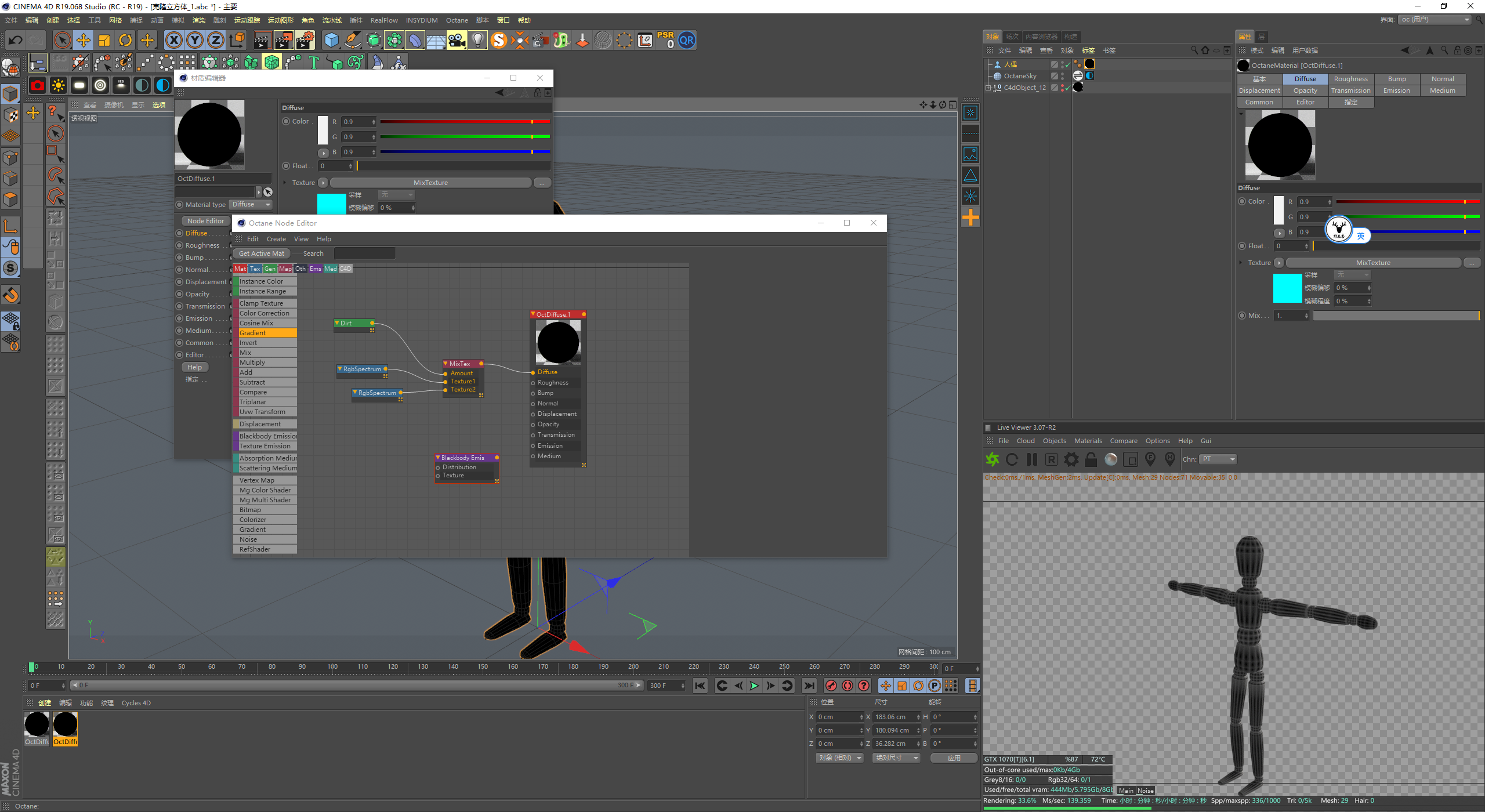

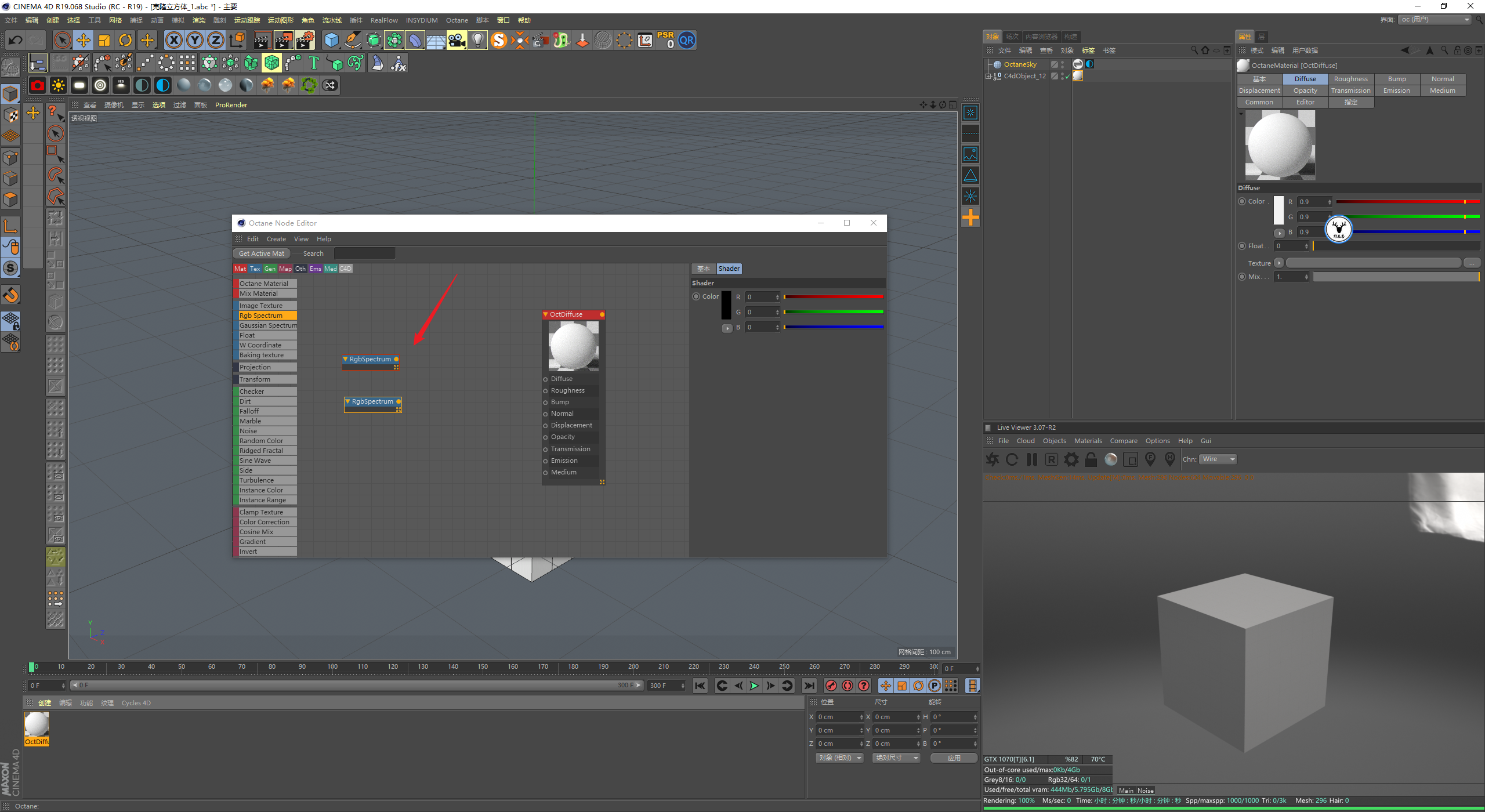

我其实也很久没用过OC了，研究了一下我们可以这么操作，新建一个材质丢给对象，新建两个颜色节点，更改一下颜色：

然后用一个混合节点混合这两个颜色：

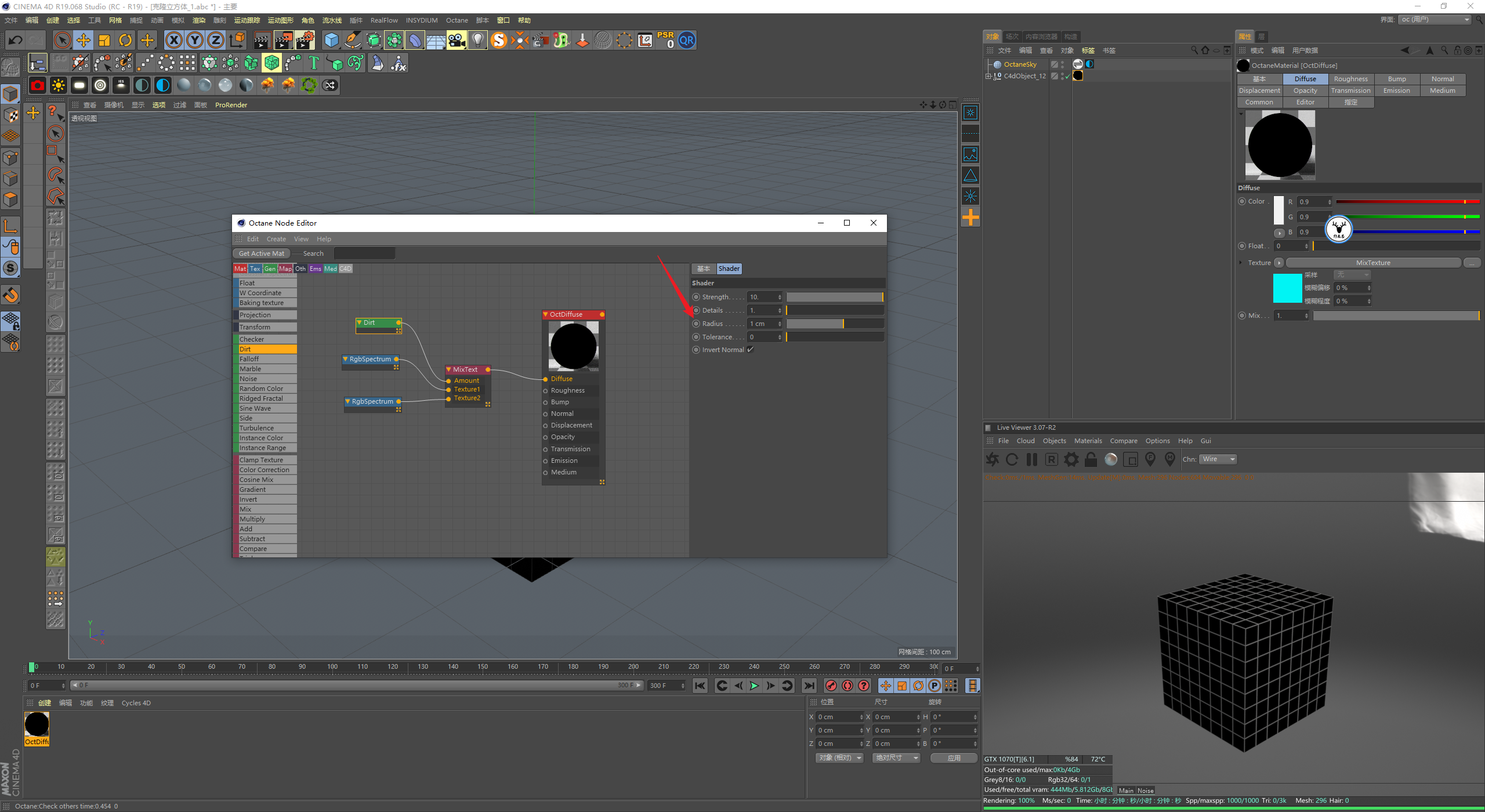

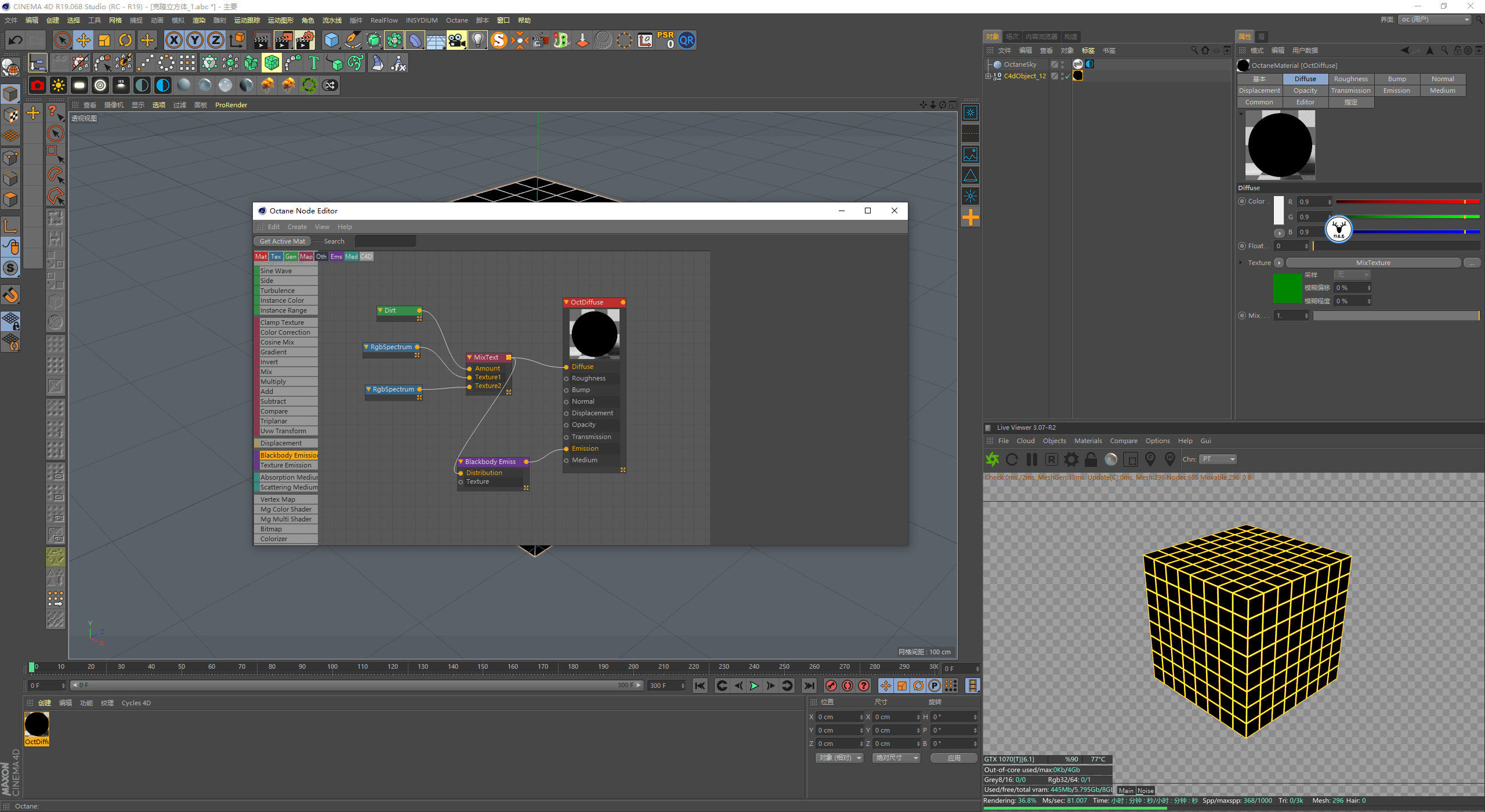

再用一个脏旧节点用于控制两种颜色的范围，这样就可以把边缘渲染出来了，半径值也可以控制线条的粗细：

如果你希望线条发光，就直接再连接一个黑体发光节点，把它们连接给发光通道就好了：

但需要注意的是这种方法只适合于这个案例，因为我们相当于渲染的是对象的边缘而不是布线。

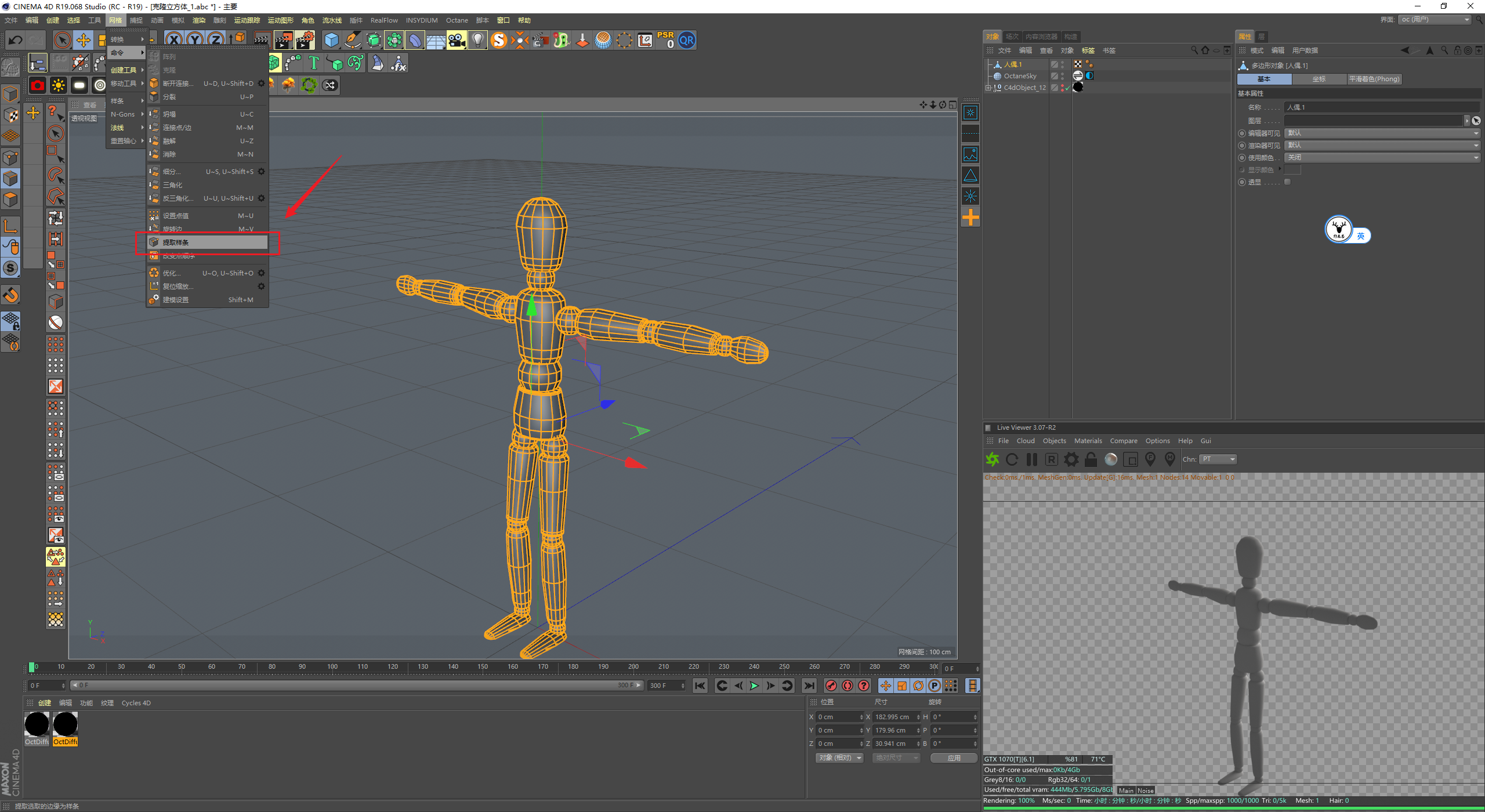

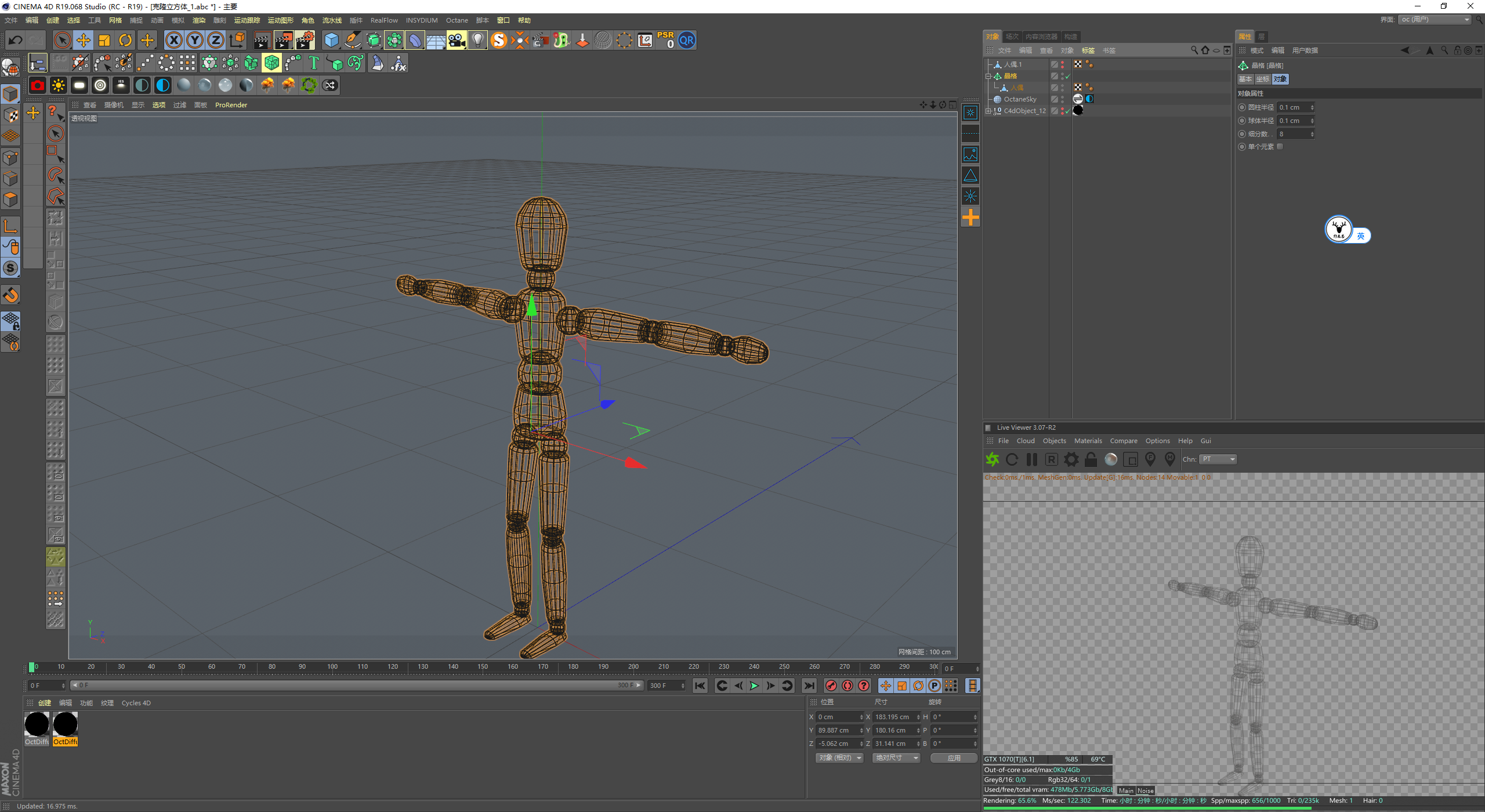

例如我这里新建一个人偶，把材质丢给对象，大家会看到这种方法效果就不太好：

所以用OC渲染的话只有将对象C掉，然后把样条提取出来单独渲染样条，不过这种方法如果渲染动画就不太友好了：

如果是动画的话，可能就只有把做好的动画晶格化，将晶格的数值改的很小，再将晶格渲染出来充当样条，我暂时就没有想到别的更好的办法：

05 RS渲染器

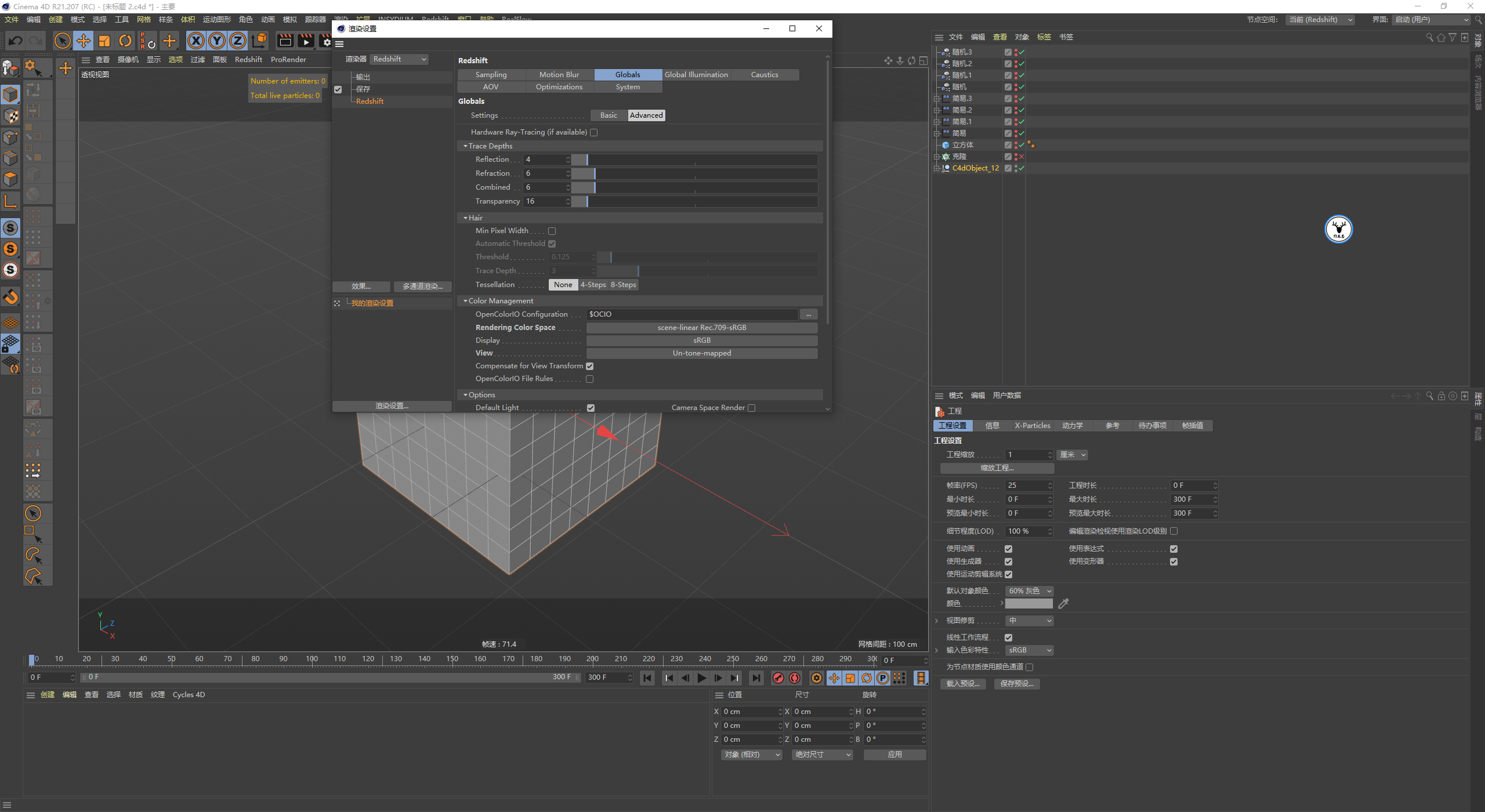

最后是RS渲染器了，我们重新回到R21，色彩空间设置这些就都不说了哈：

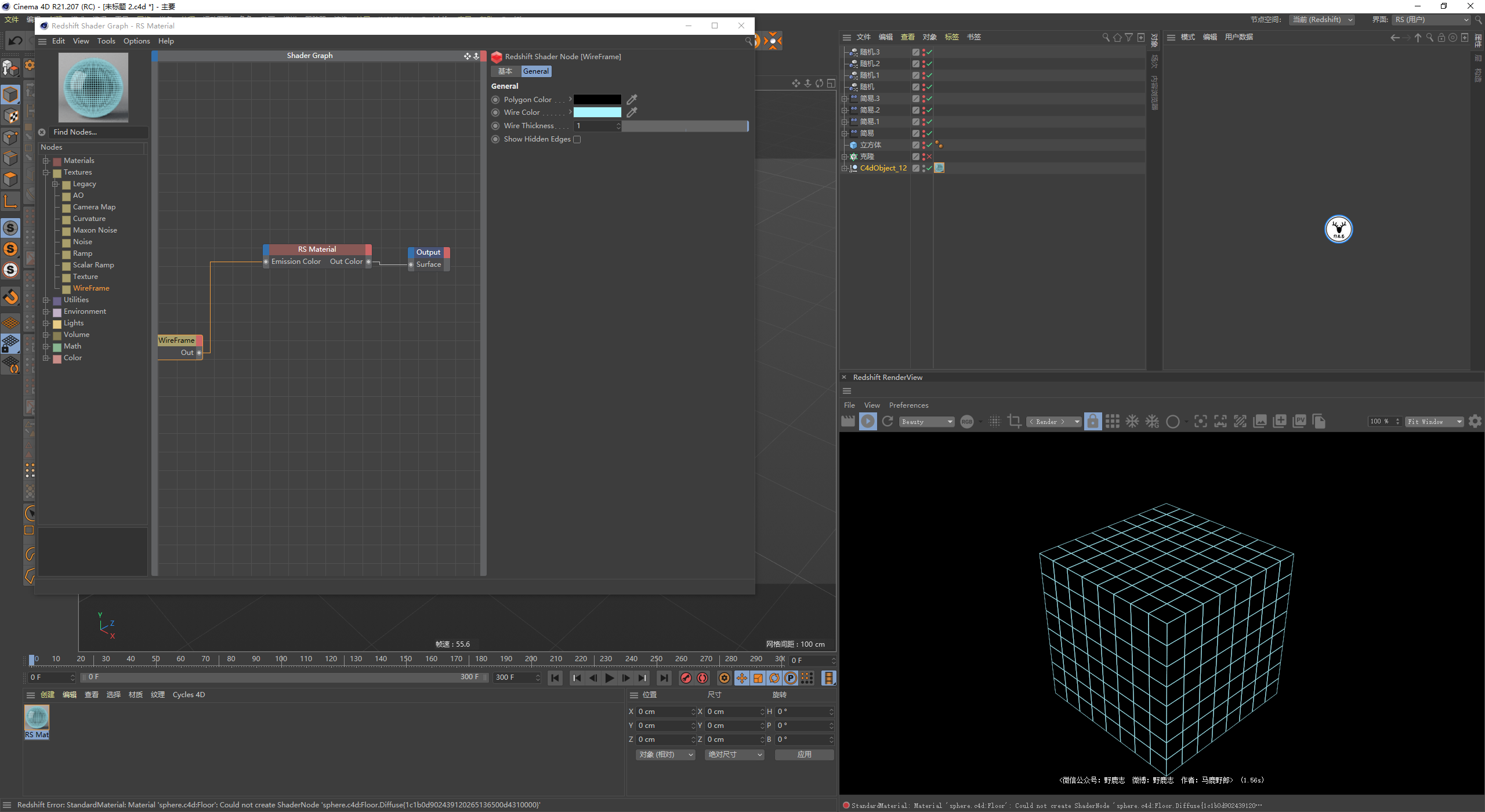

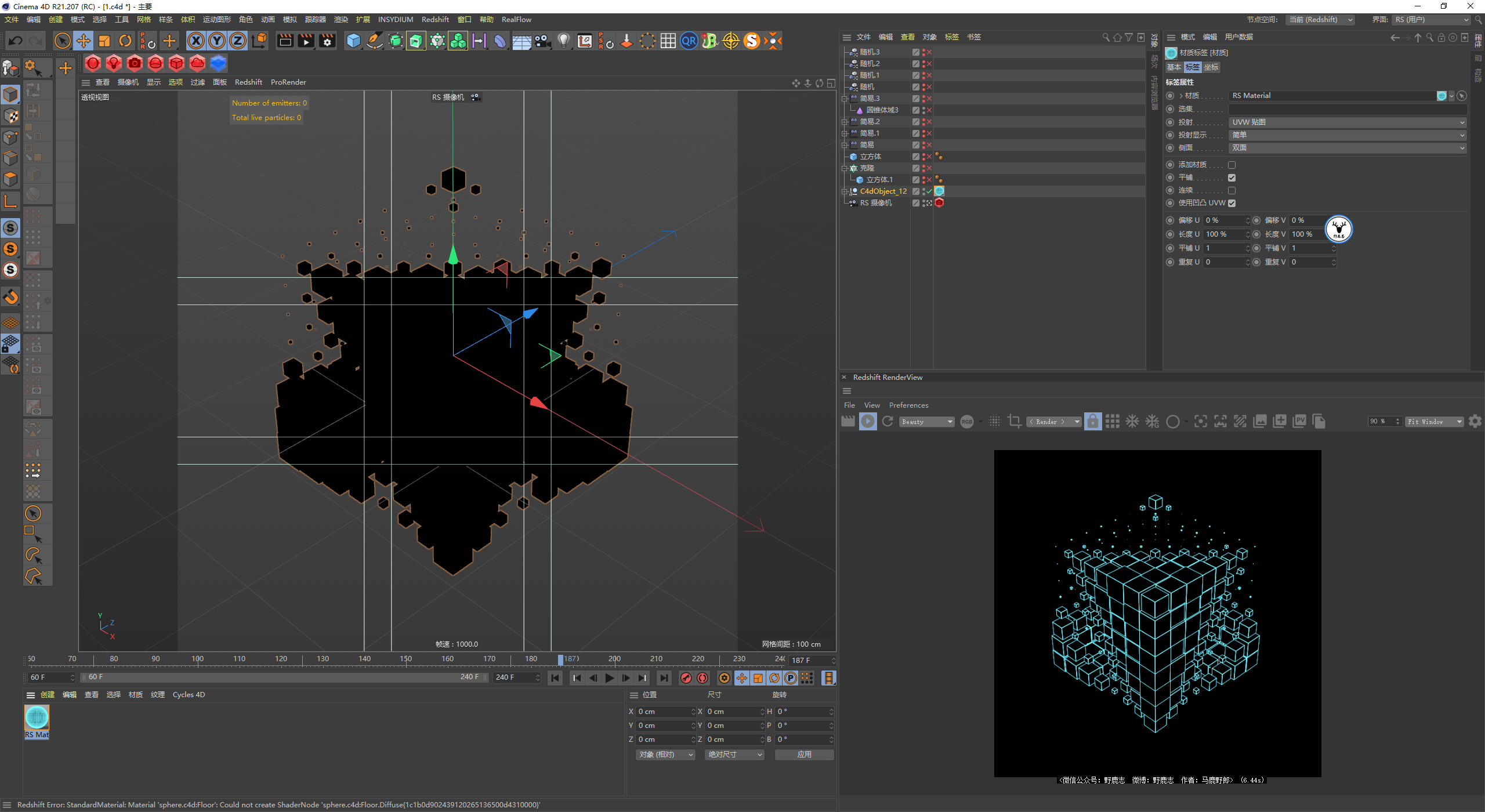

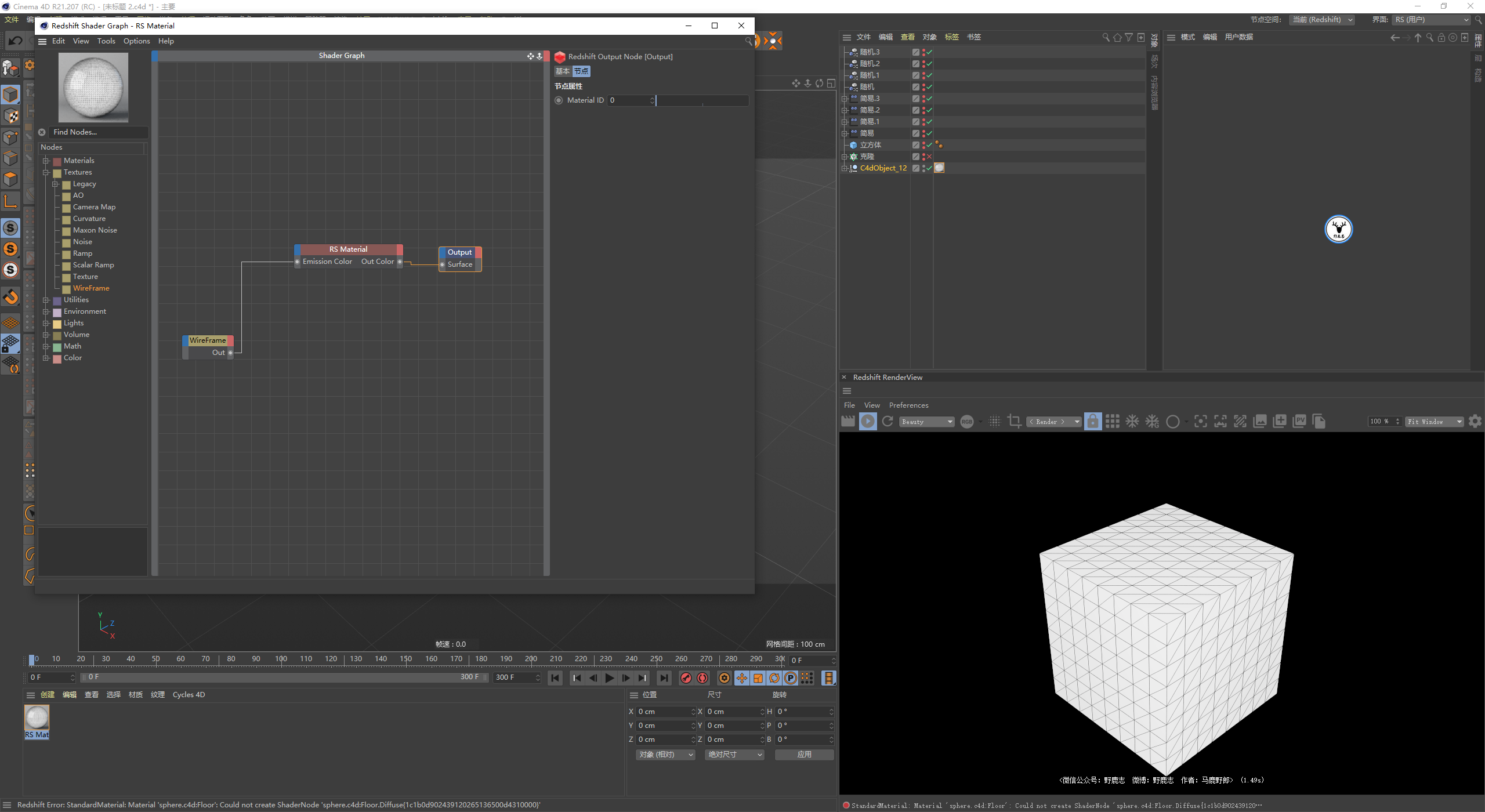

使用RS渲染线框就很方便了，例如我这里想要发光的线条，就直接连接给发光的颜色就可以了：

默认情况下它也是渲染成三角面，但是取消显示隐藏边，就是四边面了，线条的颜色以及粗细都可以随意修改：

摄像机固定视角这些就不用说了哈：

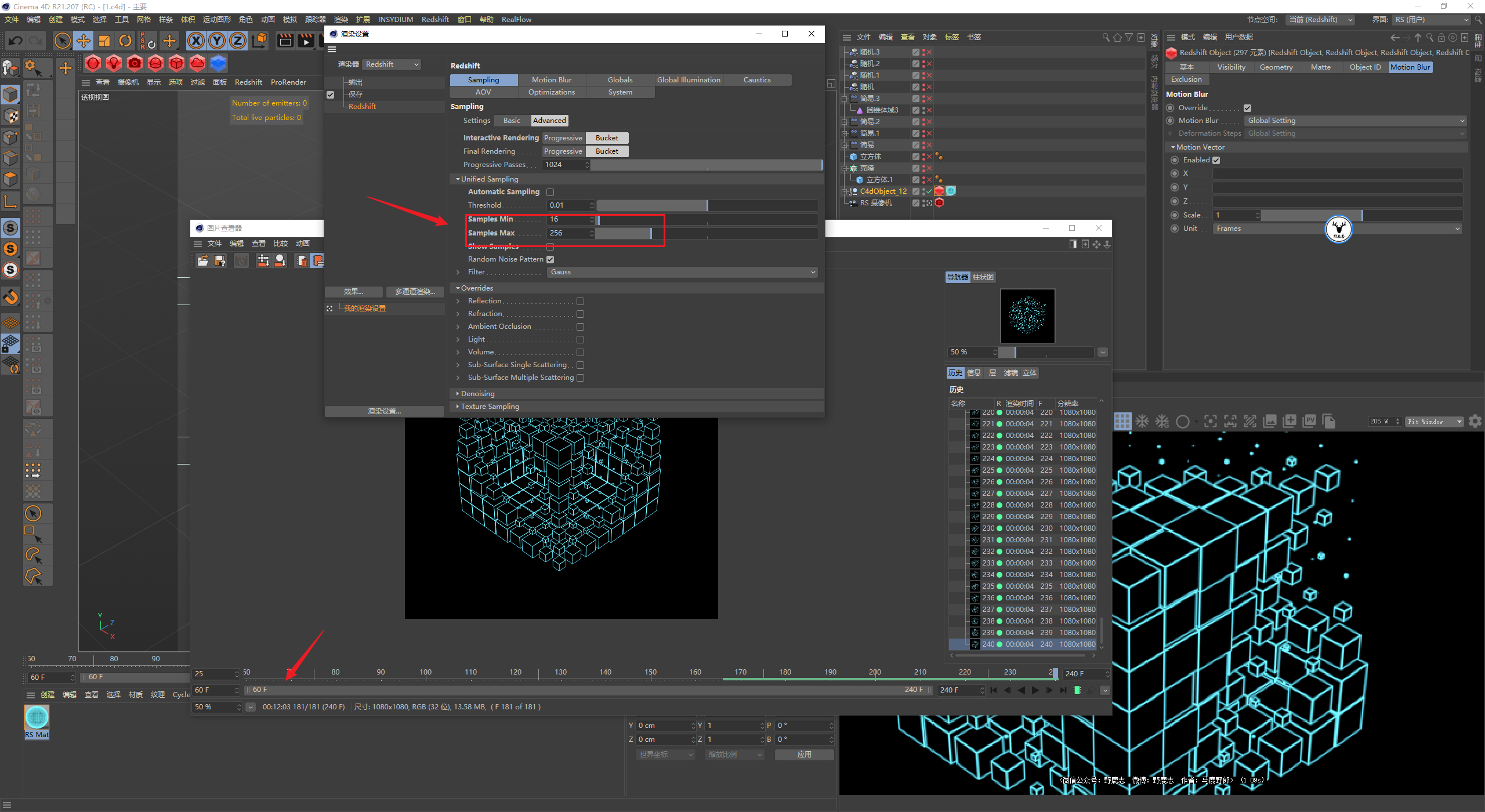

由于整个场景就只有发光材质，所以这个渲染是很快的，我这里提高了一点主采样，渲染时长也就10分钟：

最后后期加个背景和发光看看效果吧：

感觉还是原图的动画层次衔接要好一些，最后总结三款渲染器渲染线框图的方法：

A：默认渲染器

方法1、使用渲染设置中的线描渲染器

优点：简单、渲染快速

缺点：可控性差、不能修改线条粗细或者添加发光等

方法2、使用素描卡通渲染

优点：可控性高、可以修改线条粗细还可以制作动画

缺点：渲染速度很慢

B：OC渲染器

1、试具体场景情况，如果只是渲染对象的边缘可使用混合颜色的方式，用Dirt将边缘提取出来渲染。

2、如需要将模型布线渲染出来，则需要将模型C掉，将样条提取出来单独渲染，该方法不适用于渲染动画。

3、如果使用OC渲染动画线框图，可将对象晶格化 将晶格的半径改小单独渲染出来 或者借助插件如：RKT MeshToSpline或者XP网格工具中的mtEdgeSpline。

C：RS渲染器 直接使用线框节点渲染，注意取消勾选显示隐藏线条，否则渲染出来的线是三角面。

大概这样吧，下面是今天的视频版：

好啦，今天的分享就到这里，想要源文件以及原视频的鹿友后台撩我获取吧！
