使用Xpresso制作刺绣效果

今天分享一个用xpresso实现刺绣效果。

做出来大概是这样：

【准备工作】

【1】先在场景中创建一个【圆盘】，并设置参数：【旋转分段】=10；【方向】为+Y；

【2】C掉它，然后间隔选择边缘的点。

发现中心轴不在【原点】，按快捷键【L】开启【启用轴心】，将他移动到原点。

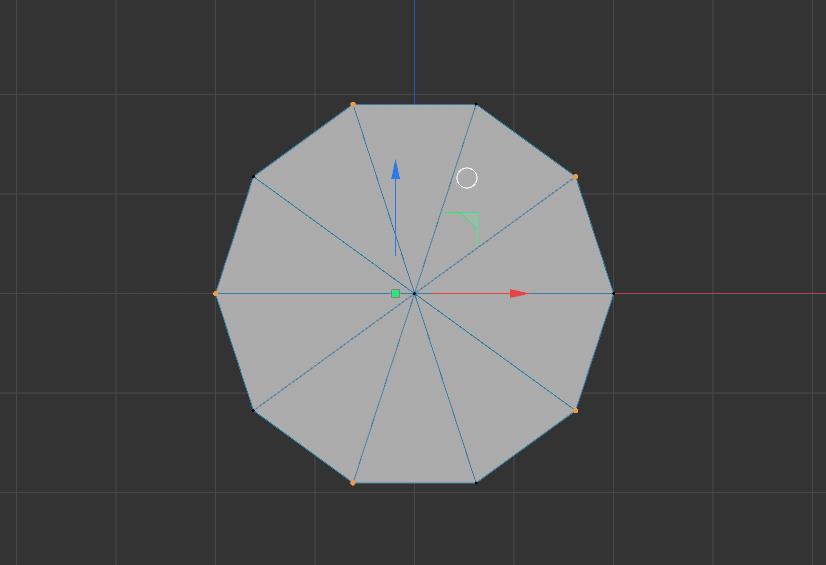

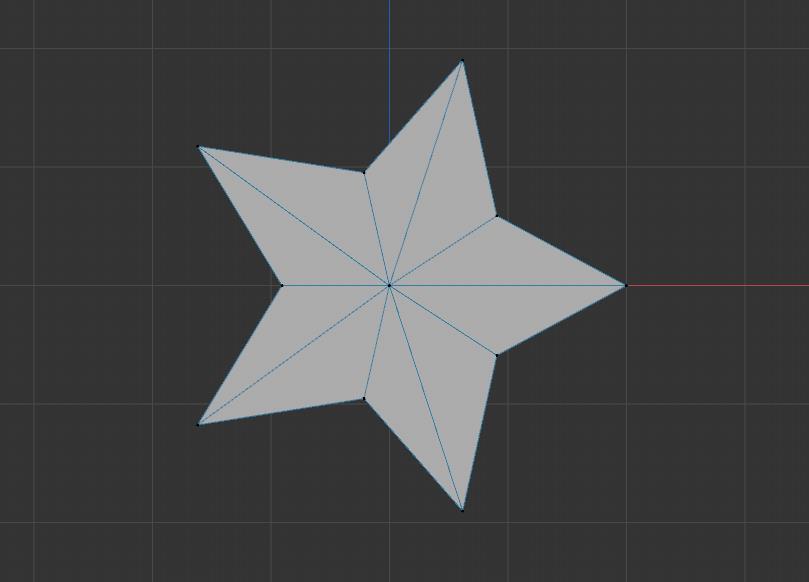

【3】保持选中5个点的状态，按【L】关掉【启用轴心】后，缩放成为下图所示：

【4】删除其中四个角，保留一个角。（等这个角做出来之后再【克隆】出其他四个，省事一些。）

选中中间的线条，按【U~Z】熔解掉。

准备工作做好了。下面是正题了：

【正式内容】

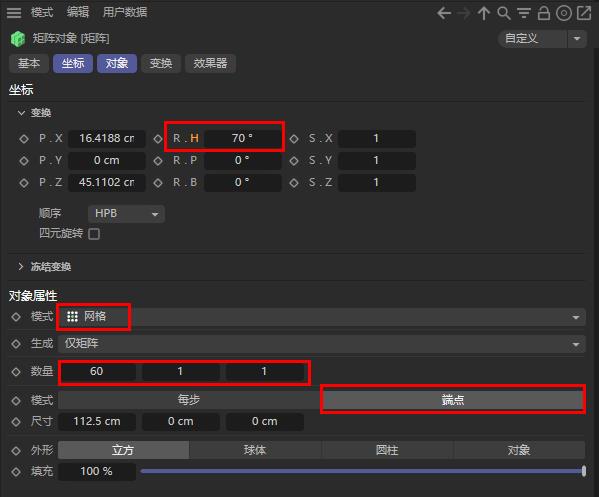

【1】创建【矩阵】生成器，并设置参数：

【2】创建【破碎】生成器，将破碎来源改为刚才创建的【矩阵】。并将准备工作的五角星的一角放入【破碎】生成器的子级。

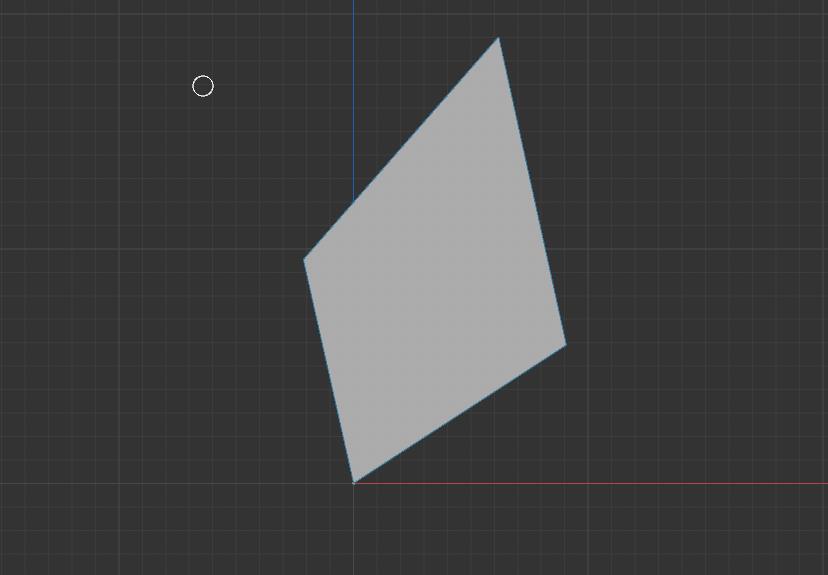

我将【矩阵】隐藏了，得到了这个样子：

【矩阵】的H轴角度可以根据需要随意调整，这个参数主要是控制线条的生成角度。

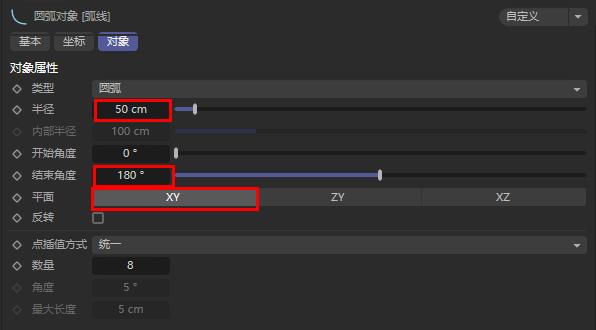

【3】创建【圆弧】样条线，参数设置如下：

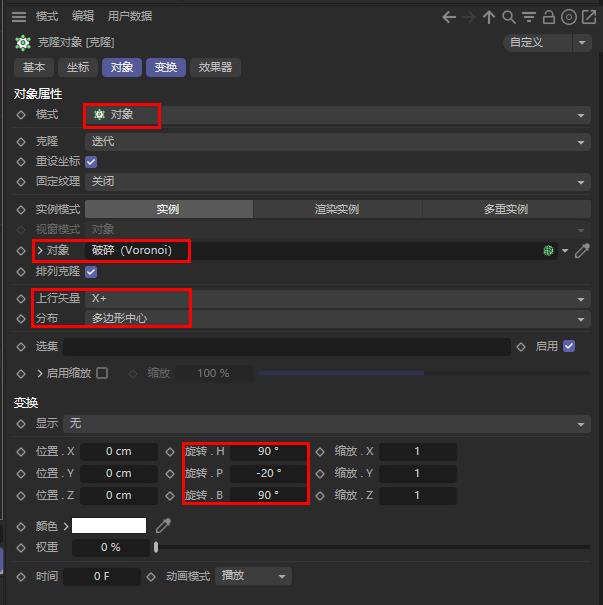

【4】创建【克隆】，将刚刚创建的【圆弧】作为【克隆】的子级。参数设置如下：

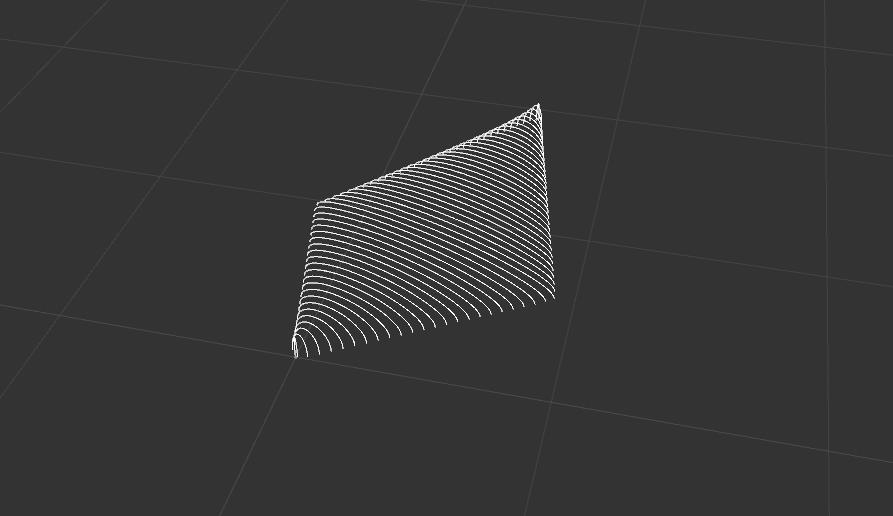

这一步是将【圆弧】匹配到【破碎】的每一个单元上，并与单元的角度匹配。

【5】到这一步借助Xpresso的能力了。

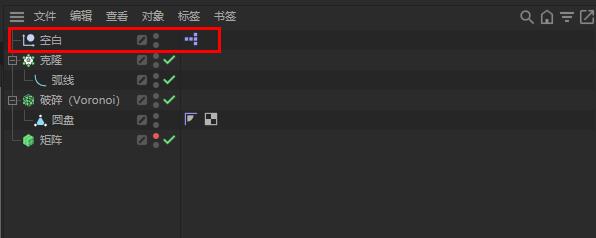

新建一个【空对象】，并对他新建一个【xpresso】标签。

【思考一下】

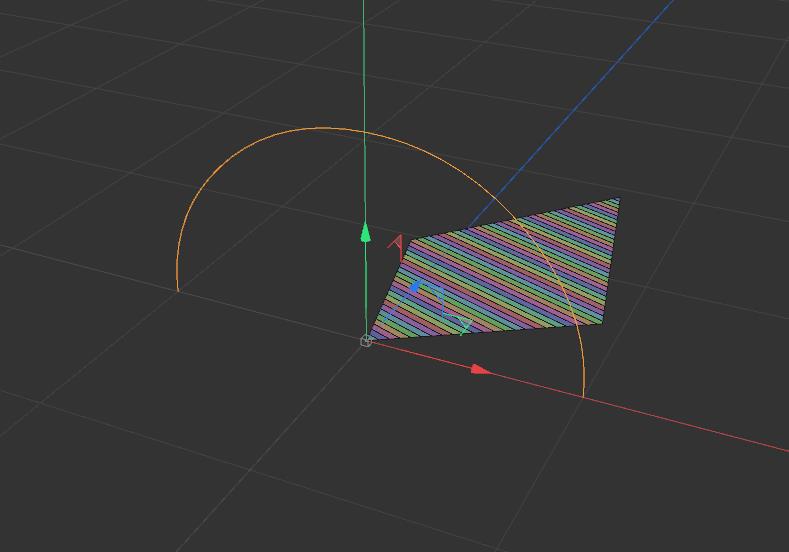

当前场景中的状态，【圆弧】的大小匹配不上【破碎】的整个外轮廓。

如何将【圆弧】匹配每一个碎块的尺寸呢？

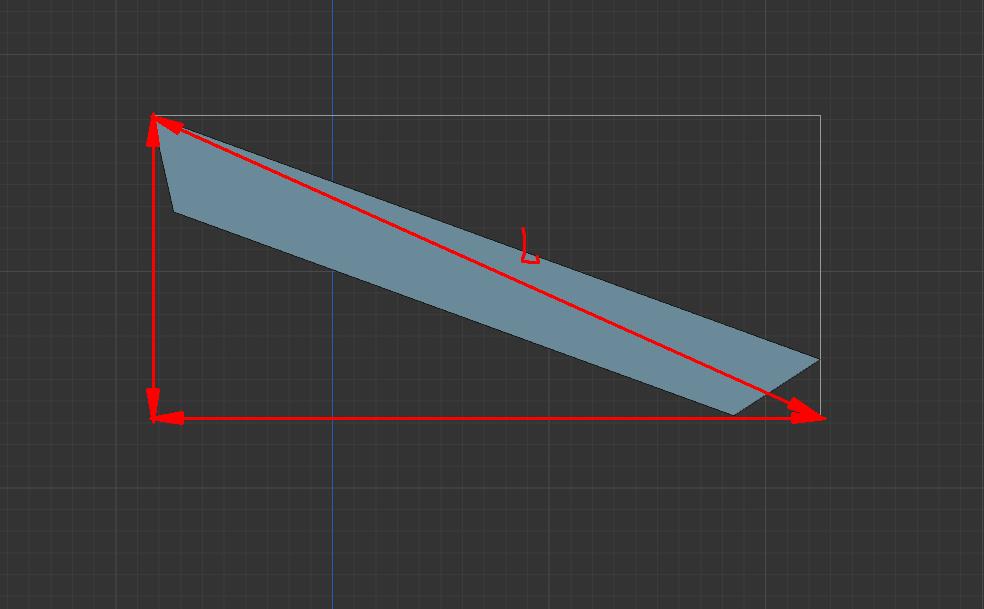

C4D中每个物体都有一个【边界框】，这个边界框是一个矩形，将物体包裹住。

本案例暂且认为，每个碎块的自身最长边为【边界框】的对角线长度

接下来就是遍历到每一个碎块的长度，然后给到【圆弧】的半径。

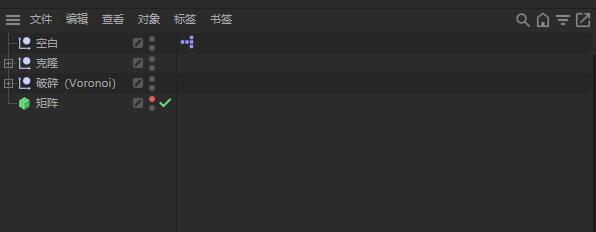

【5】将【克隆】C掉，得到所有【圆弧】。将【破碎】及其子级别C掉（先后顺序不能变化，否则导致圆弧不能定位）。

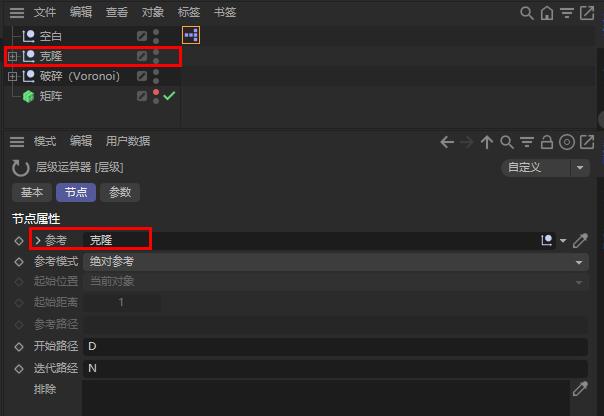

【6】打开之前的【xpresso】标签。在里面添加【层级】节点，（这个节点可以获得他自身参数——【参考】对象的所有子物体）。

将C掉的【克隆】空白对象拖入【层级】的【参考】

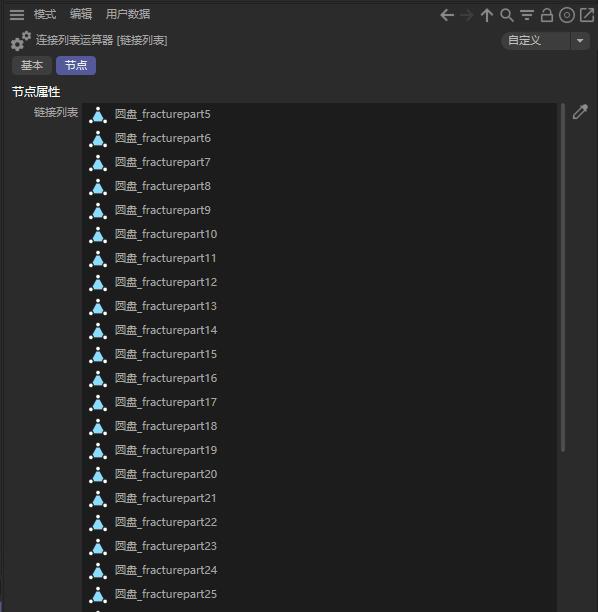

【7】创建【链接列表】节点，将【破碎】子物体都放入参数窗口中：

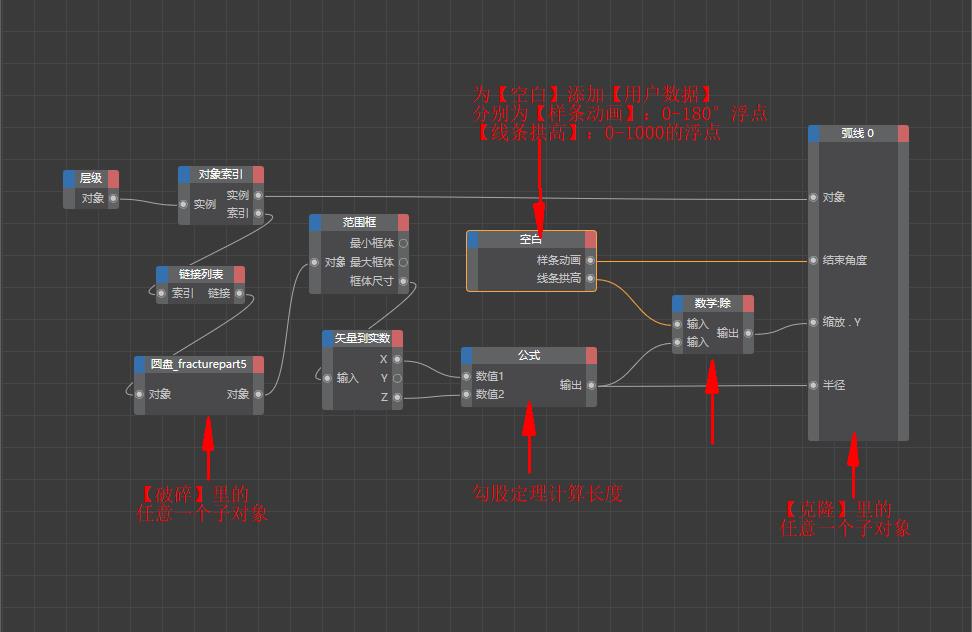

【8】创建节点，并链接如下图所示：

如果找不到节点可以在左上角点击放大镜，搜索节点名字。

说一下【公式】节点：

sqrt($1*$1+$2*$2)/2

其中，sqrt是开平方的函数，$1和$2分别代表该节点的第一个传入和第二个传入节点的参数。

这个公式就是【勾股定理】求斜边，然后除以2就是【圆弧】半径。

【数学：除】的节点是统一所有样条的高度，【线条拱高】/【半径】=【缩放.Y】

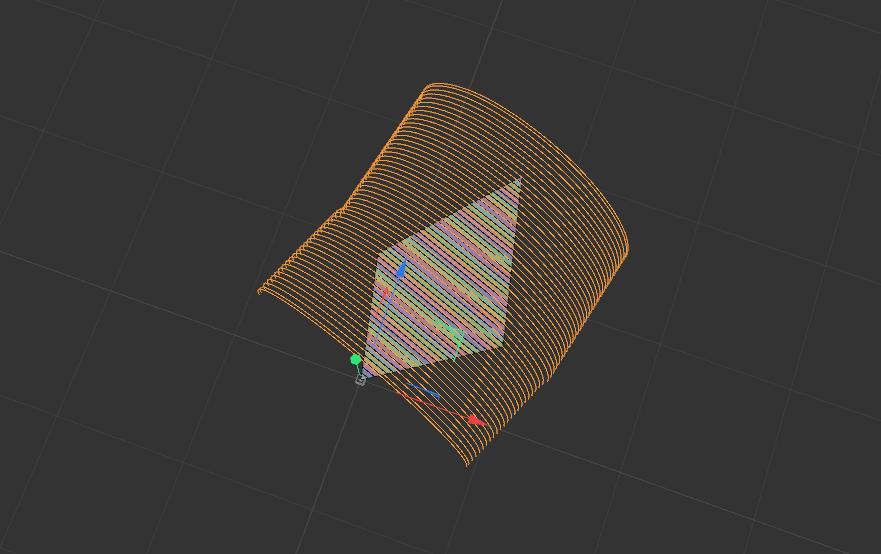

得到下图效果。

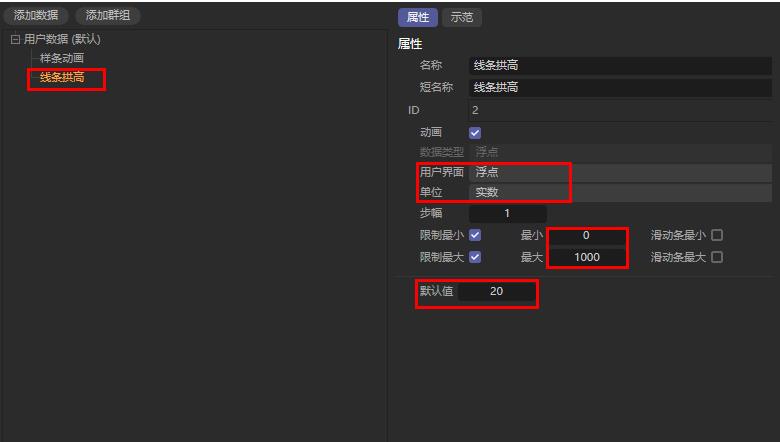

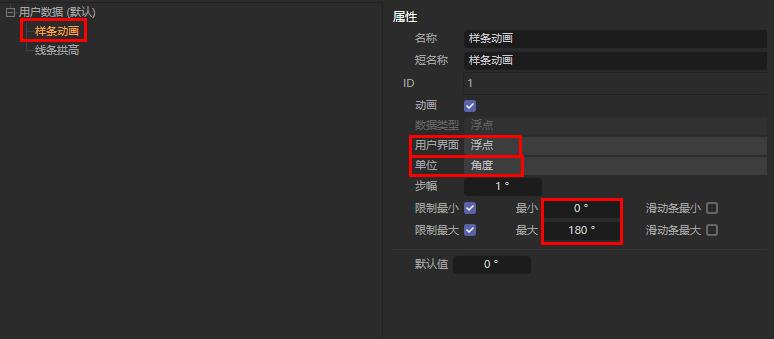

为了增加动画，可以将【空白】增加用户数据，如下图：

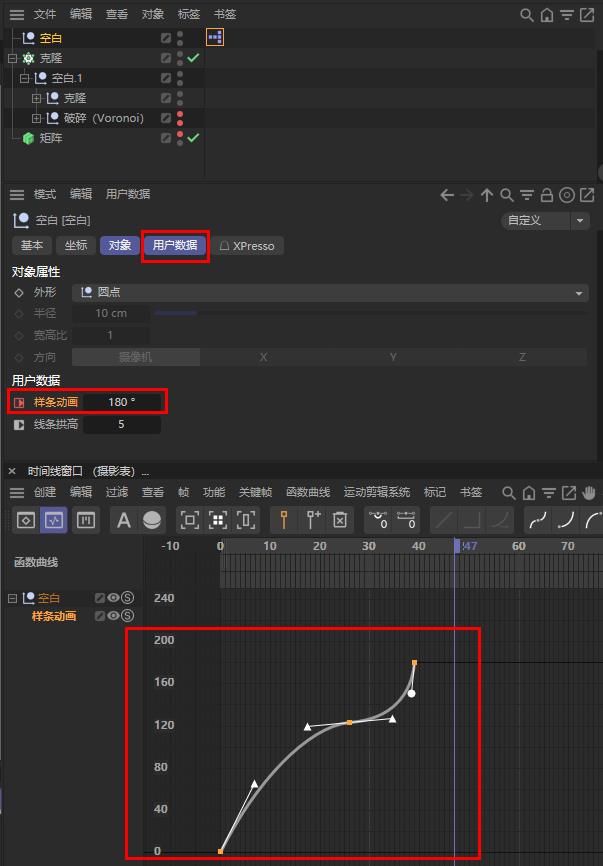

将【样条动画】K帧，在第0帧时为0°，在第60帧时为180°。调出【动画窗口】（shift+F3），调整一下曲线。

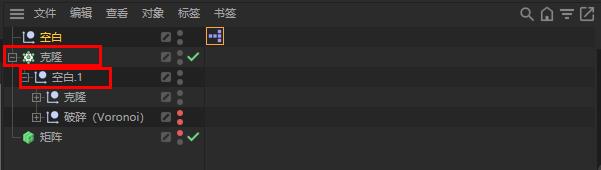

【9】将【破碎】和【克隆】按alt+G，打组。并创建一个新的【克隆】作为父级。

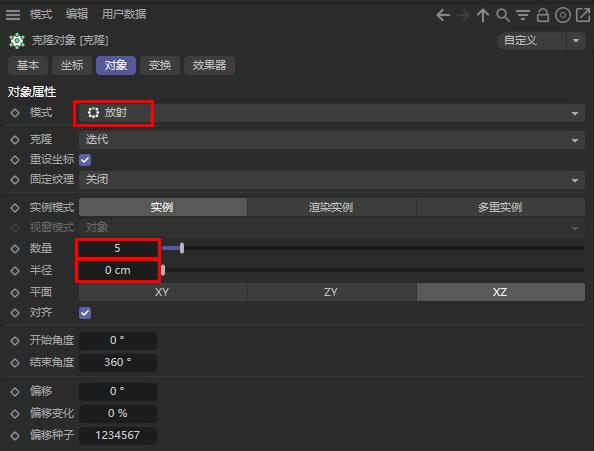

设置【克隆】参数：

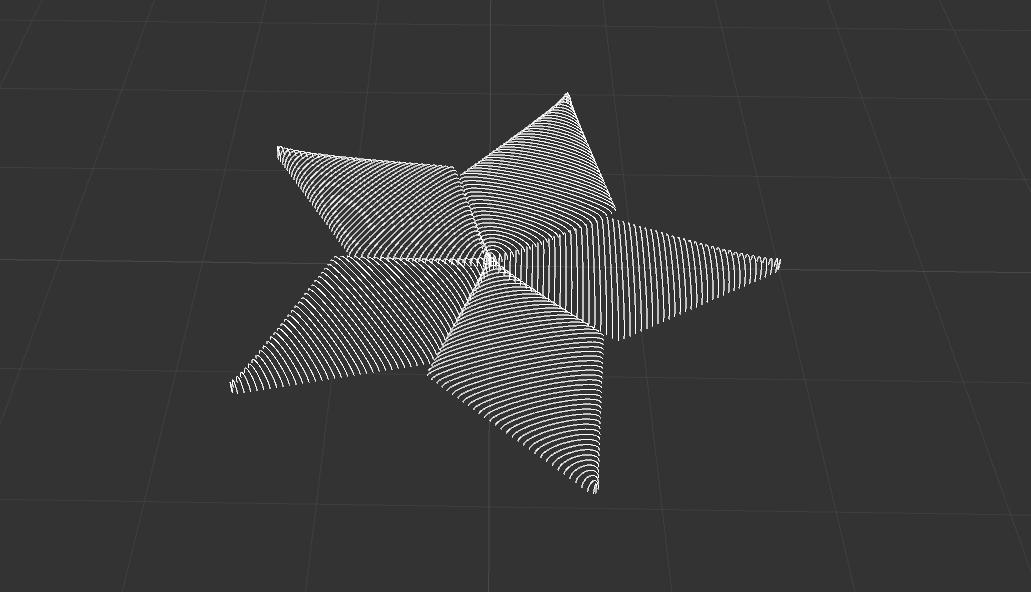

就可以得到这个五角星了！

以上就是本次的分享。

另外，这个可以做很多延展。

源文件下载：
