【blender材质篇】A6-节点的四种数据类型

• 节点可以处理不同类型的数据；

• blender的数据的类型由节点接口的颜色表示：

• 着色器中支持四种数据类型：

• （灰色）数值类型；

• （蓝色）矢量类型；

• （黄色）颜色类型；

• （绿色）着色器类型；




灰色数值类型：

• 保存一个单一数值；




（蓝色）矢量类型；

• 三个值的集合；

• 可做向量数学运算，如坐标、方向；

• X、Y、Z；




（黄色）颜色类型；

• 颜色本质和矢量相同，也是一组三值；

• 可以与矢量互换；

• 颜色通道代表RGB，




（绿色）着色器类型；

• 着色器是一个函数节点，

• 是对击中物体光线的描述；

• 包含表面颜色、光泽度、透明、粗糙度等信息；




数据的互相转换性：

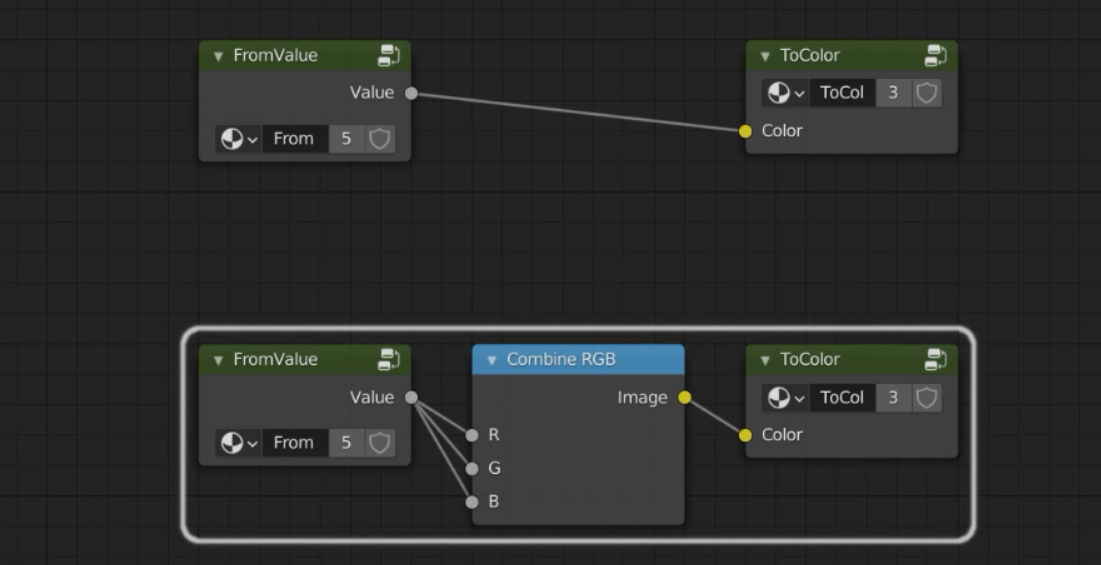

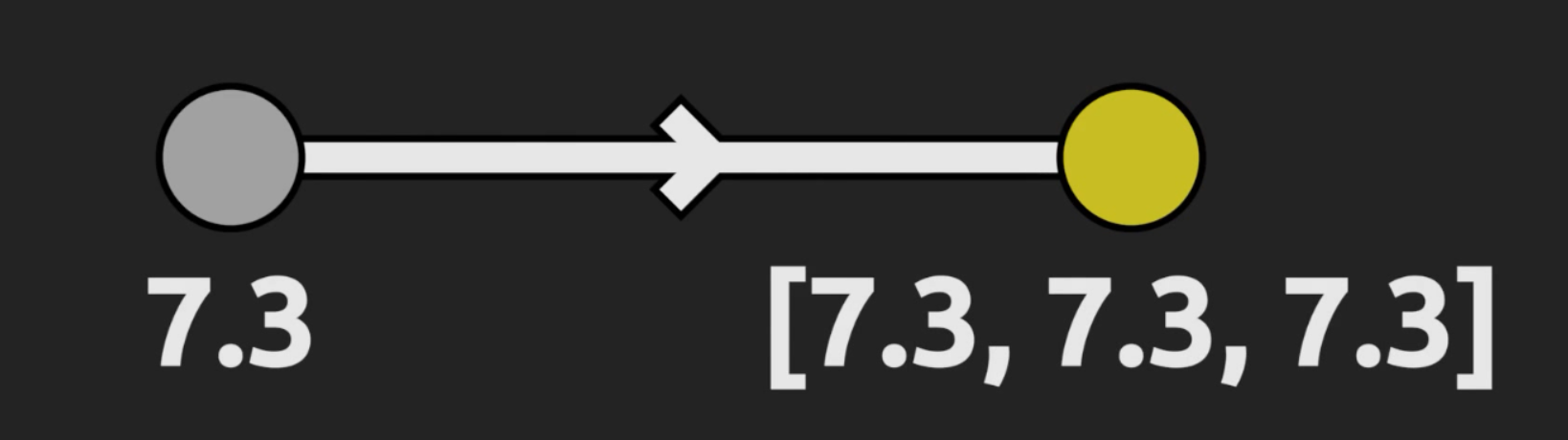

• 数值到颜色：

• 0或负值在颜色显示为黑色；

• 高于1的值被钳制为白色；

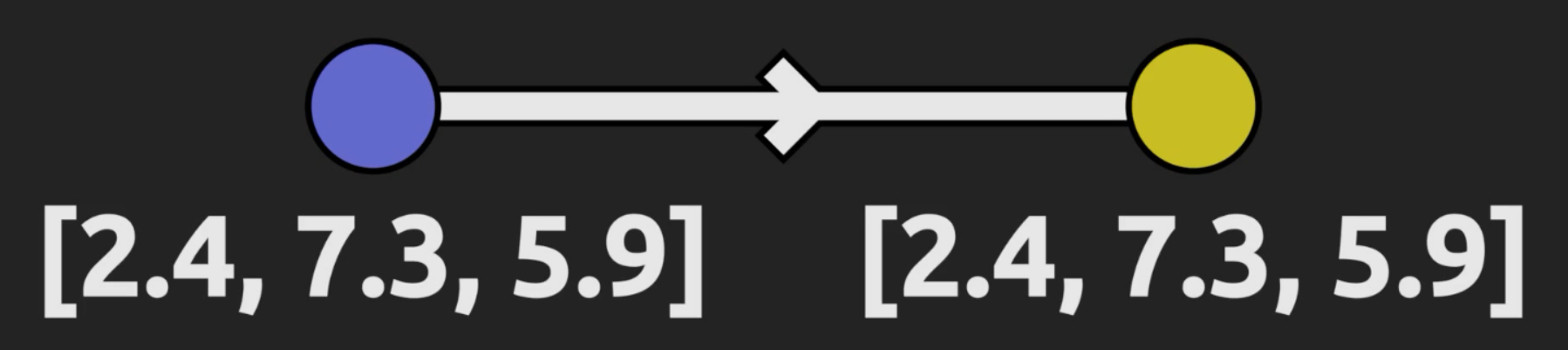

• 颜色与矢量的互换：

• XYZ与RGB的互相转换；

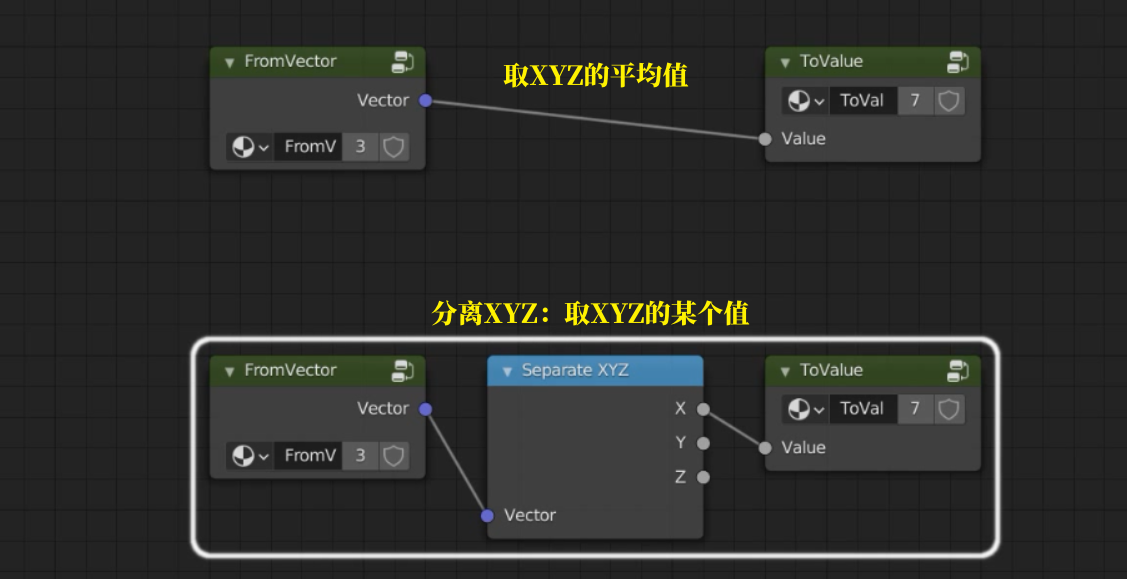

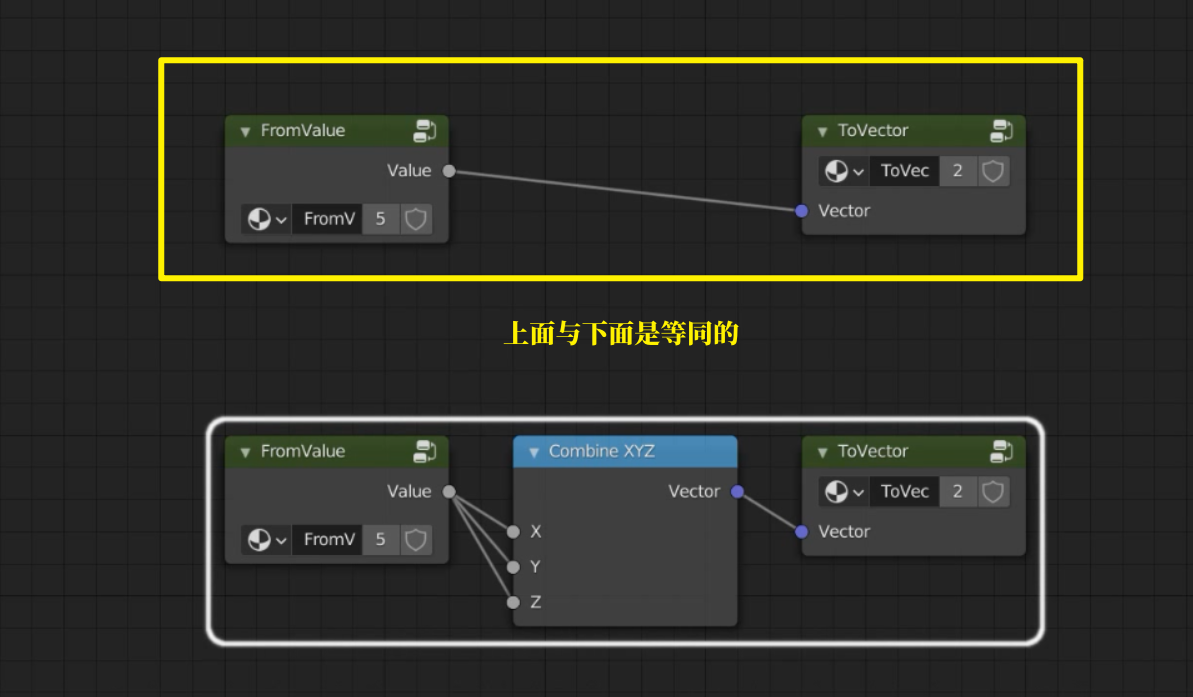

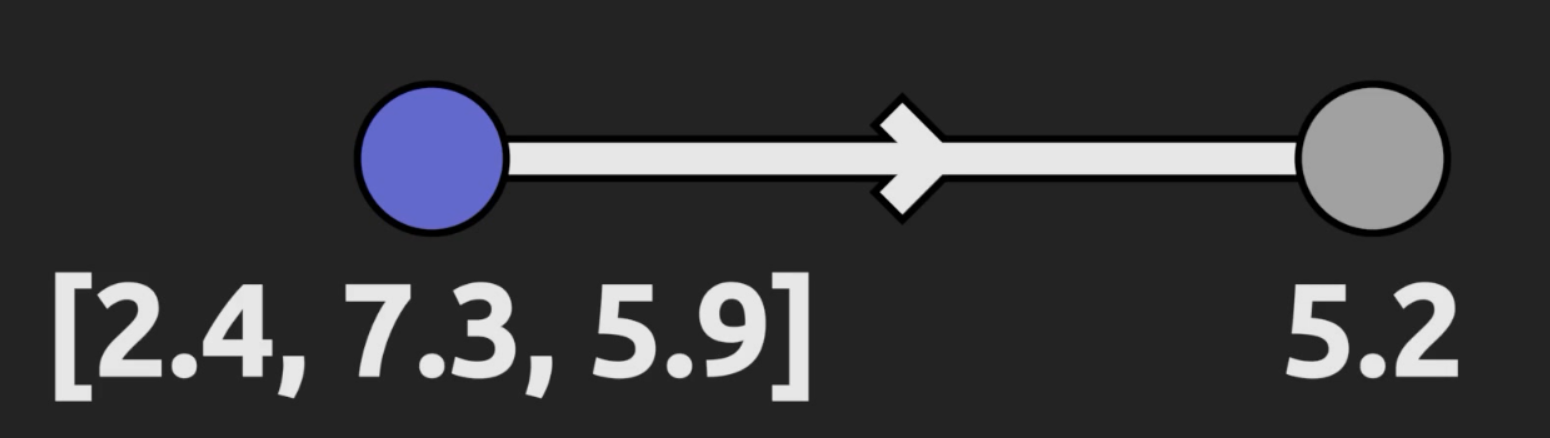

• 矢量与数值的转换：

• 矢量数组被均化；

• A+B+C/3=均化数值；

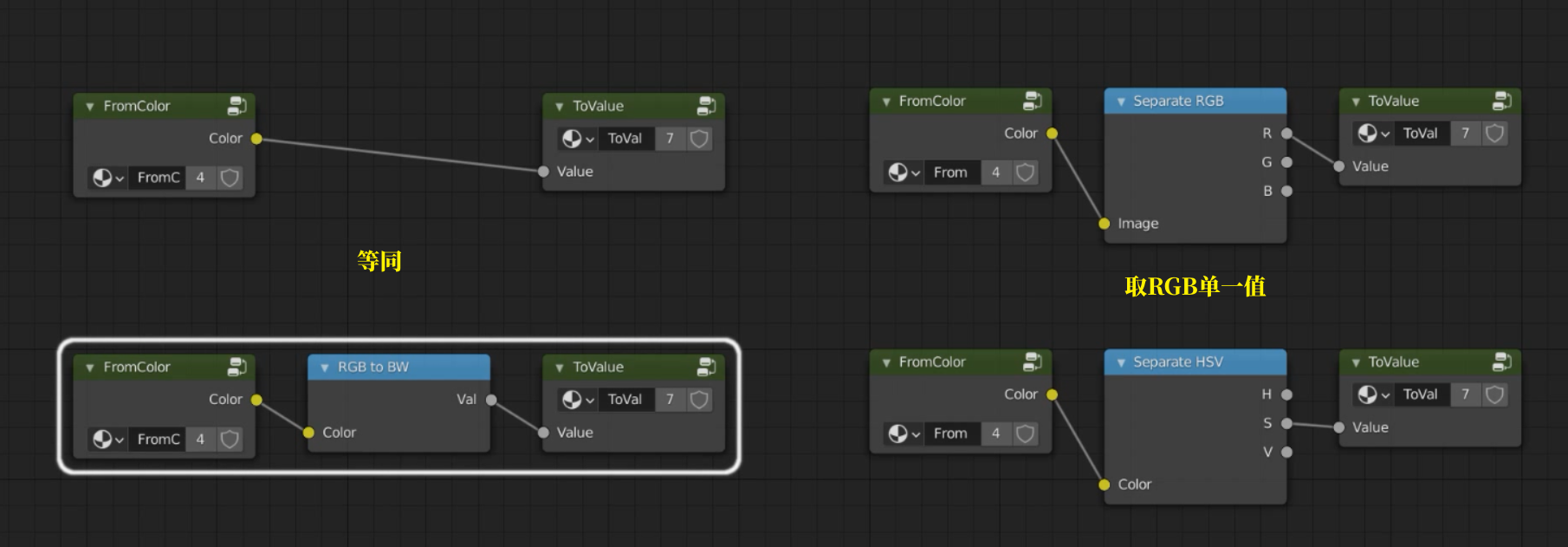

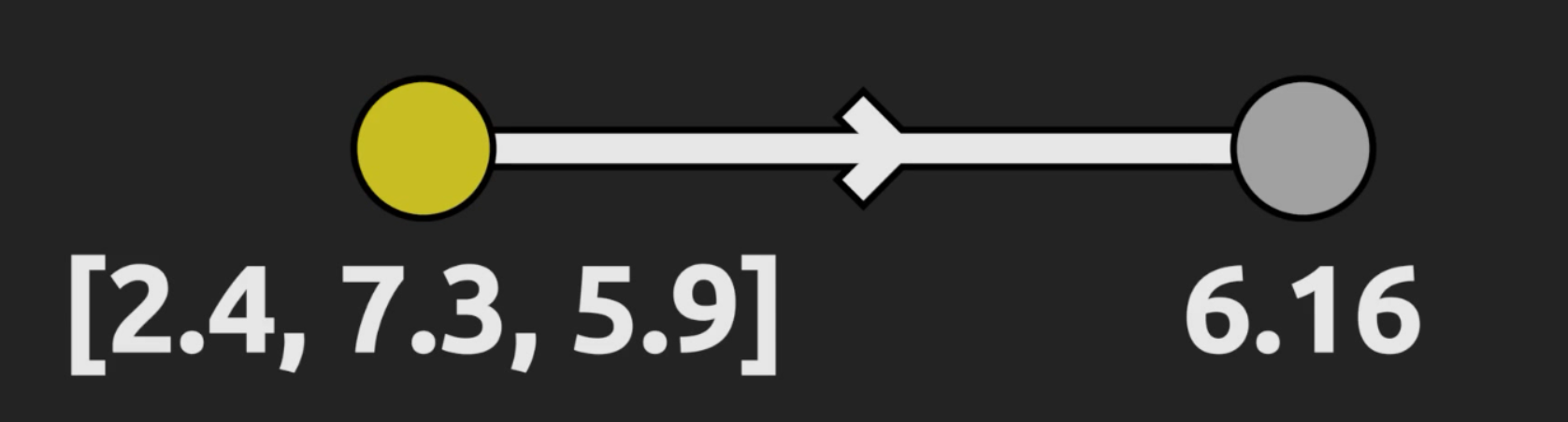

• 颜色与数值的转换：

• 颜色不是对通道均化，而是计算相对亮度：

• 这代表了人对颜色的感知亮度；

• 计算公式： Brightness = 0.3 * R + 0.6 * G + 0.1 * B

• 与RGBtoBW是等同的；

• 矢量和颜色的区别是通道如何被解释的区别；

• 这种情况下，颜色被当作值输入到节点十有八九是错的；

• HSV节点是先转为RGB再输出；

• 着色器类型不参与转换；

• 总的来说：链接插口时，唯一重要的是插座的颜色；

• 输入字段数值不重要；

• 只要记住数值间的转换关系；
