一、什么是TOM？

二、工艺特点有哪些？

三、工艺流程介绍

四、TOM工艺的主要应用

产业的发展离不开CMF（色彩、材料、工艺）

一直以来，膜内及膜外薄膜装饰工艺深受各行业喜爱，在汽车、家电、包装等领域的产品外观件上经常会见到它们的身影，可谓是应用广泛。膜内外装饰工艺中，用的更多的有INS、IML及TOM等，随着技术的不断发展，未来或将大范围取代传统工艺来制作更丰富的装饰效果。本文，一起来详细的了解一下TOM工艺，主要内容包括：

一、什么是TOM？

二、工艺特点有哪些？

三、工艺流程介绍

四、TOM工艺的主要应用

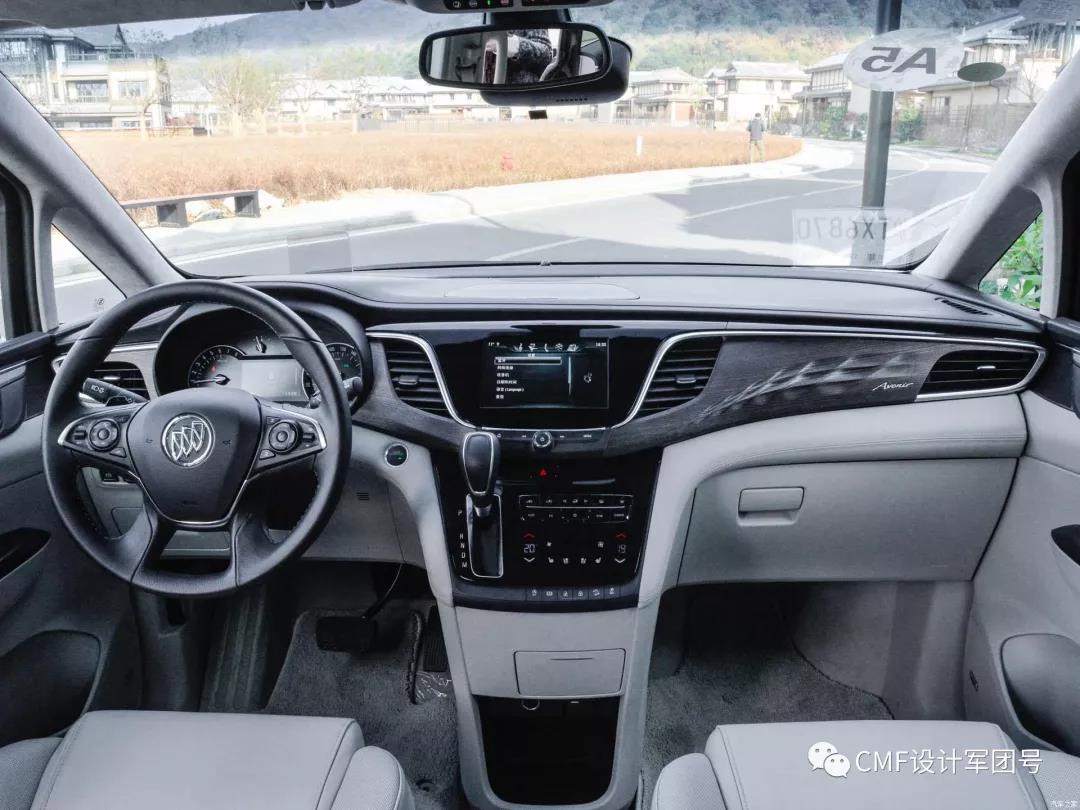

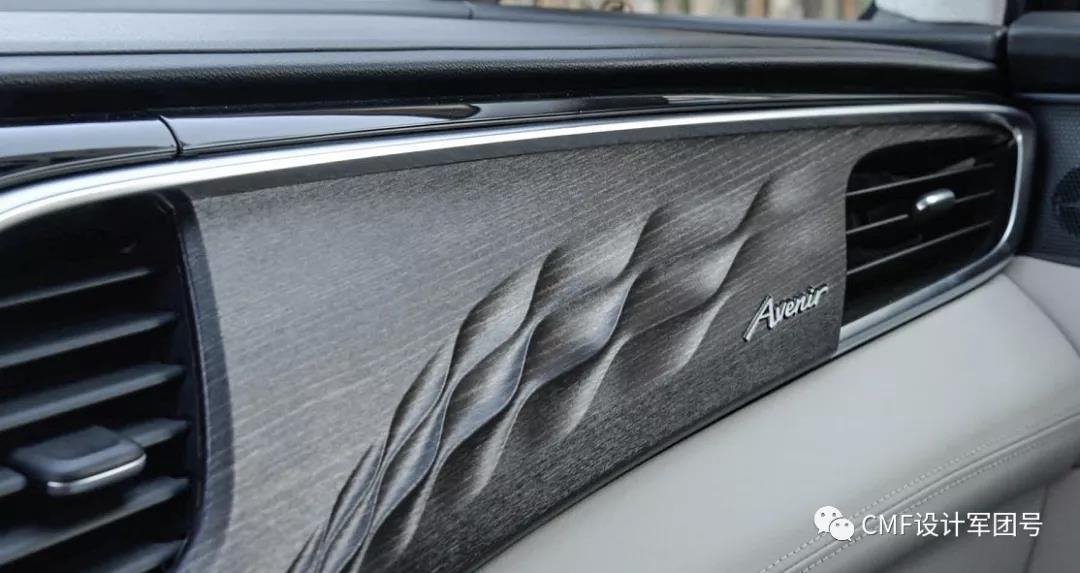

图别克GL8 Avenir内饰复杂曲面零部件采用TOM工艺制成，由一位汽车CMF专家提供

CMF设计军团专门成立了表面处理及成型工艺技术交流群，感兴趣的朋友们可以关注站酷和公众号：CMF设计军团号，备注“工艺交流”，加入技术交流群，与专业人士一起探讨！此群仅限专业技术人员加入，入群需实名制！

一、什么是TOM工艺？

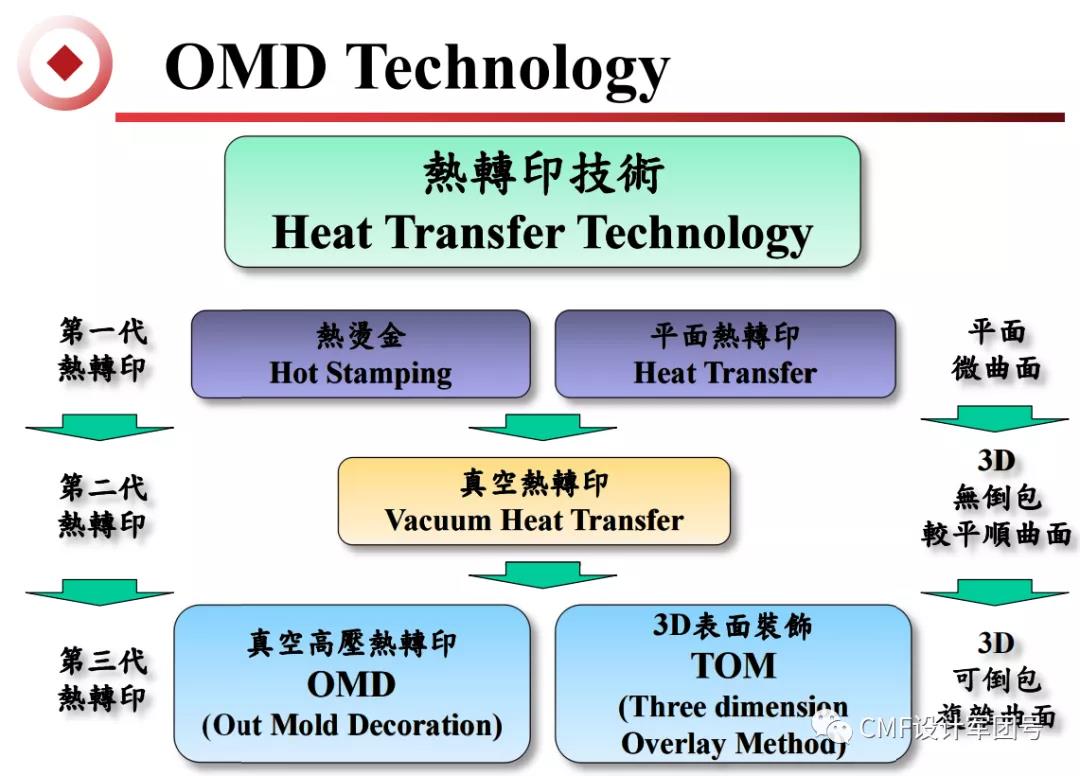

TOM是一种可实现更高品质外观效果的3D表面装饰工艺，属于 三次元的外观加饰技术。通俗来讲，就是第三代的OMD（膜外装饰工艺），结合色彩、纹理等质感效果于一身，可做复杂曲面装饰。目前可以采用热压、气压及液压等不同的方式来进行产品外观件包覆， 通过膜片的不同效果可以装饰成各种仿其他材质的表面效果，比如木纹、石纹、皮革、碳纤维、纸布等，一般与之对标的工艺有水转印热转印等印刷类技术、镀金、喷涂、IMD等装饰技术。

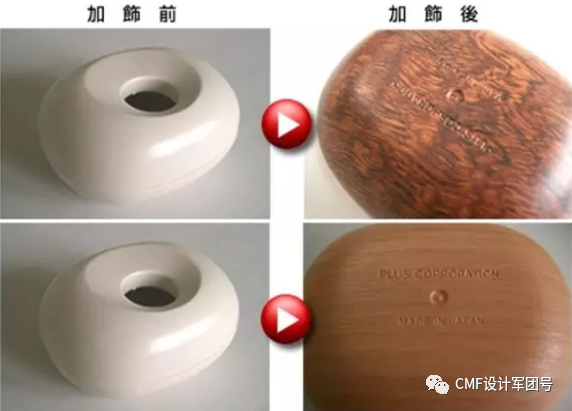

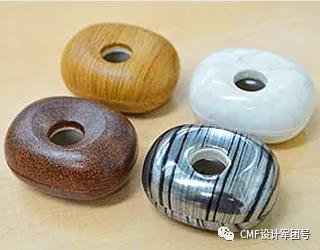

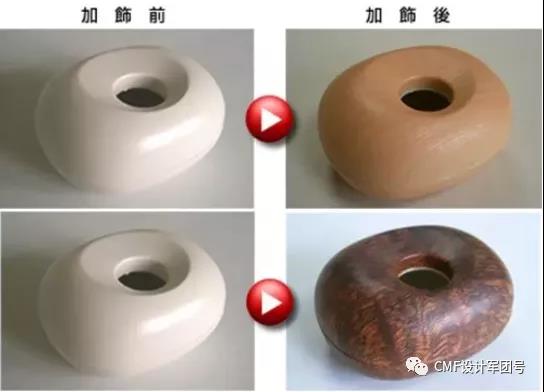

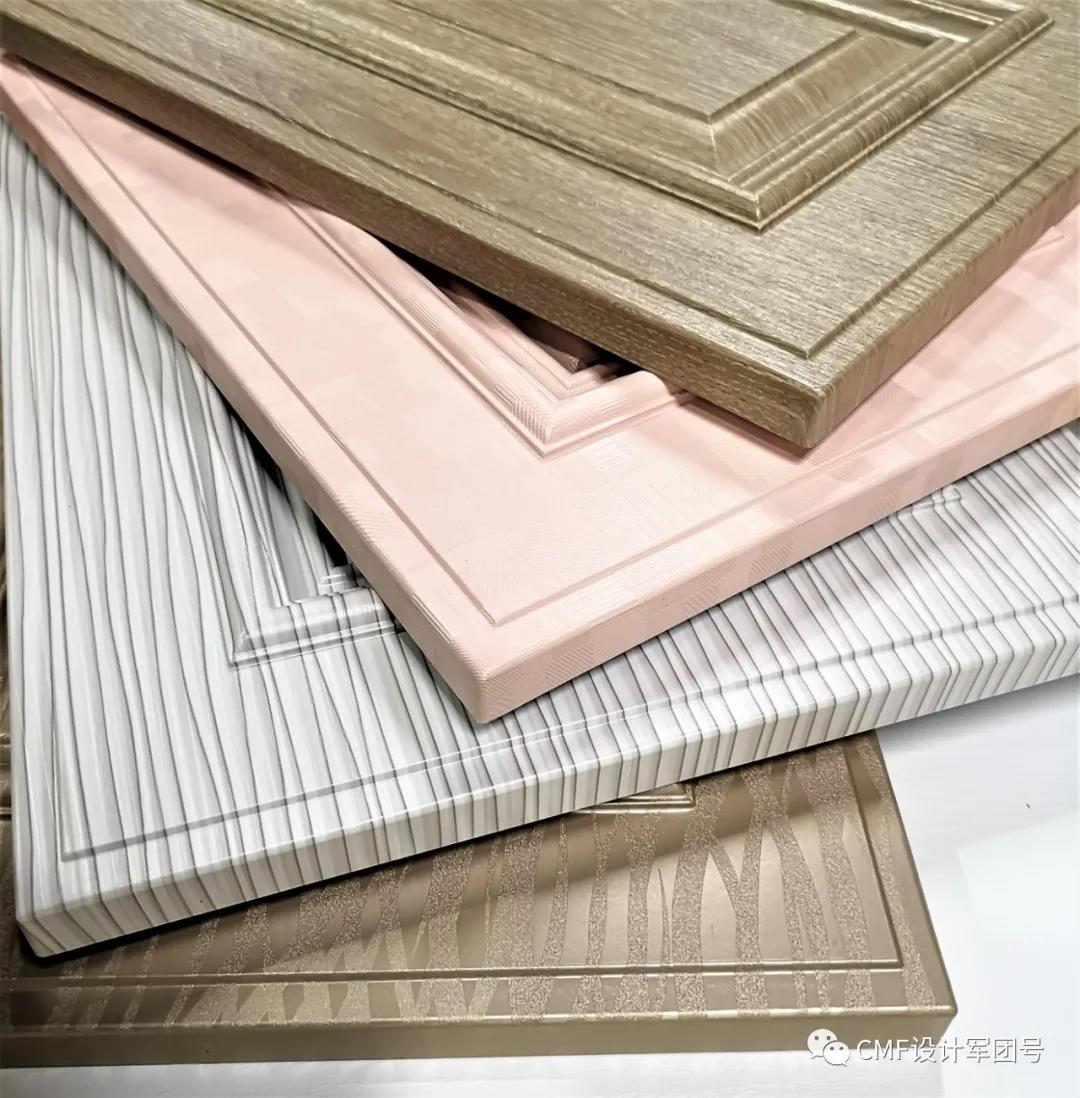

图仿木纹效果

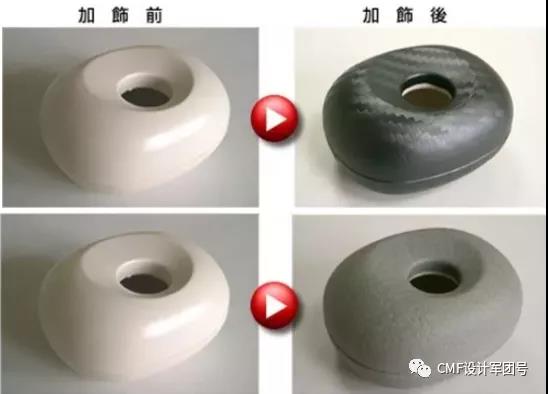

图仿碳纤（上）与皮革效果（下）

图做文字效果

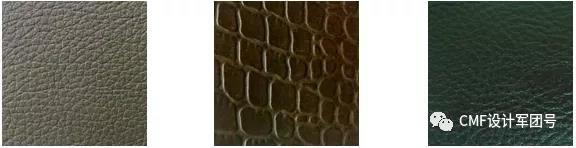

图可加工成皮革效果，包括金属质感皮革、鳄鱼皮等

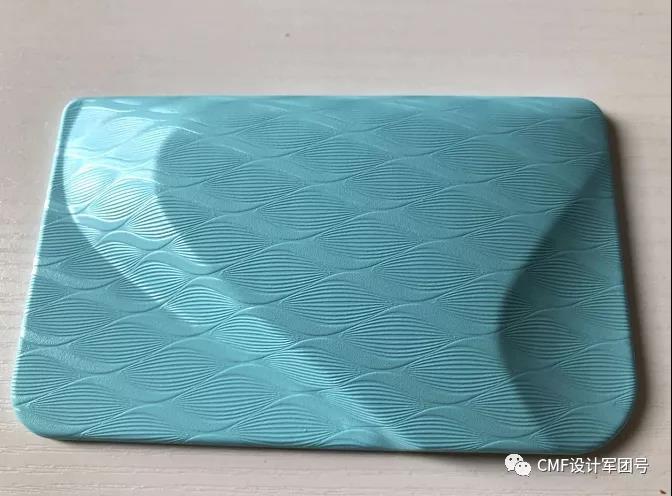

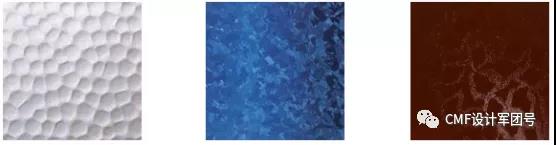

图可加工成各种科技感纹理

TOM工艺是日本布施真空所发展的制程技术，由于是一种高拉伸性覆膜工艺，因此膜片要求成型良好，伸展率大的（一般是250～300%）。目前主要膜片供应商有 3M、库尔兹、龙田化学、共和、池尾工业、日写等。成型加工厂家有 广泽、华益盛、苏州恒吴、华伟、爱卓塑料等。

前不久，笔者去过一家做TOM很专业的企业参观学习，与技术专家面对面交流，实地感受了这种工艺所做成的产品效果。笔者亲测，质感确实非常逼真，无论是仿皮革、木纹、石纹、渐变色还是金属等，有想了解这家供应商及深入探讨这种工艺的朋友们可以加笔者微信13713875667，一起交流。下面这些产品样件都是采用TOM工艺制成。

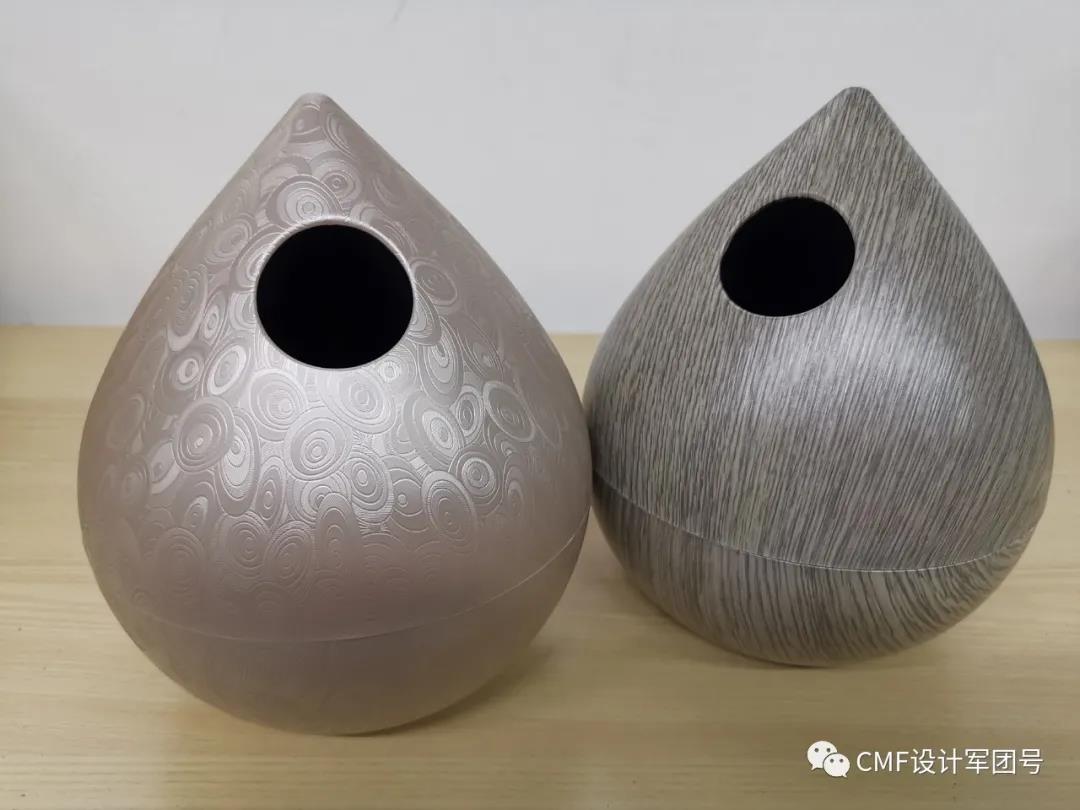

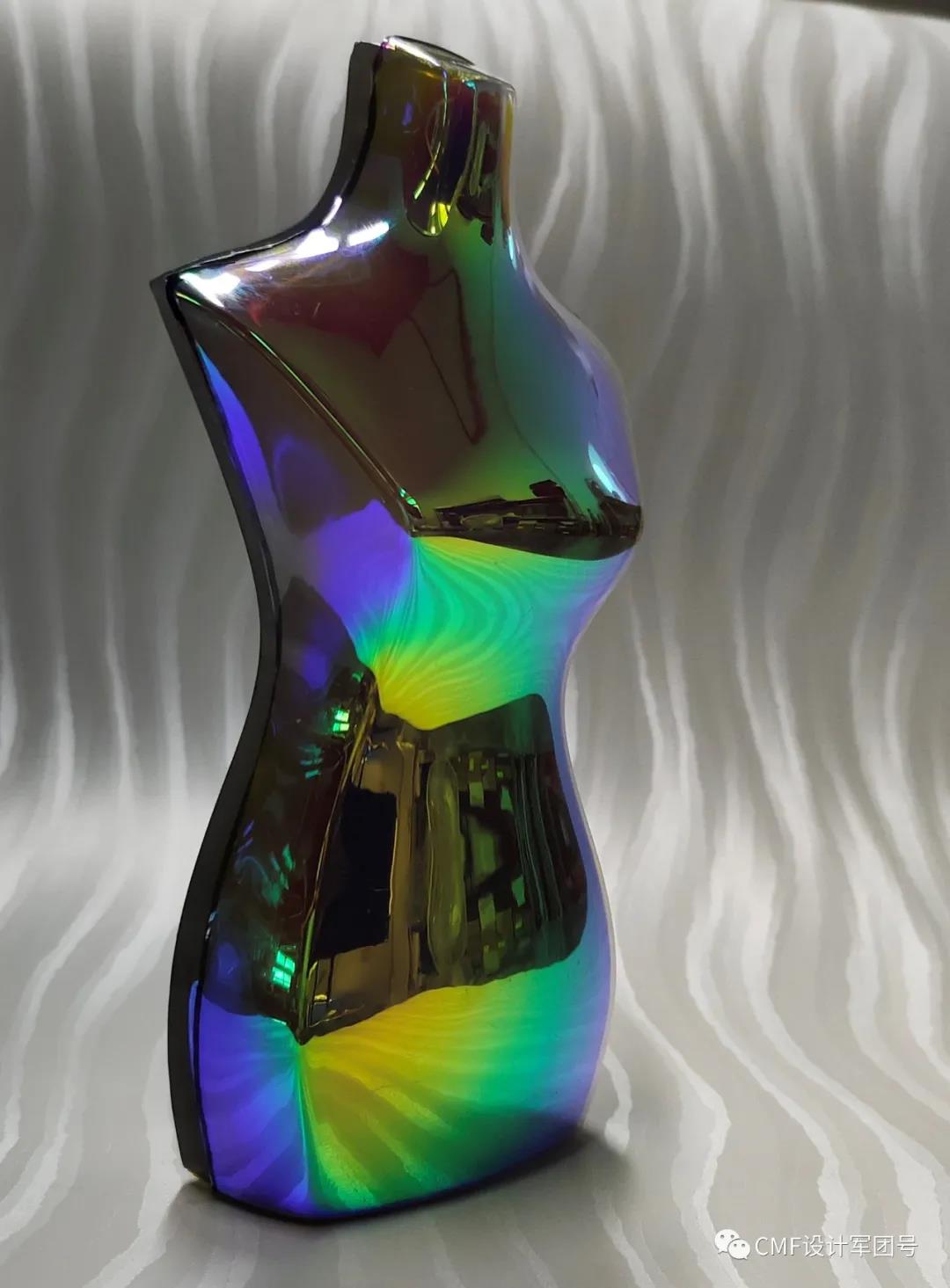

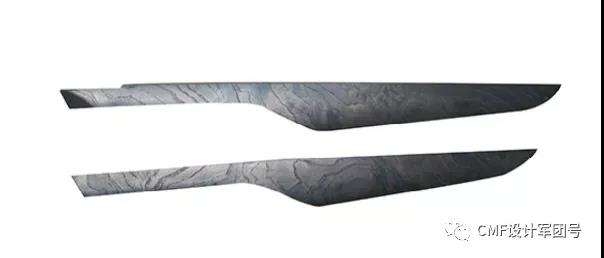

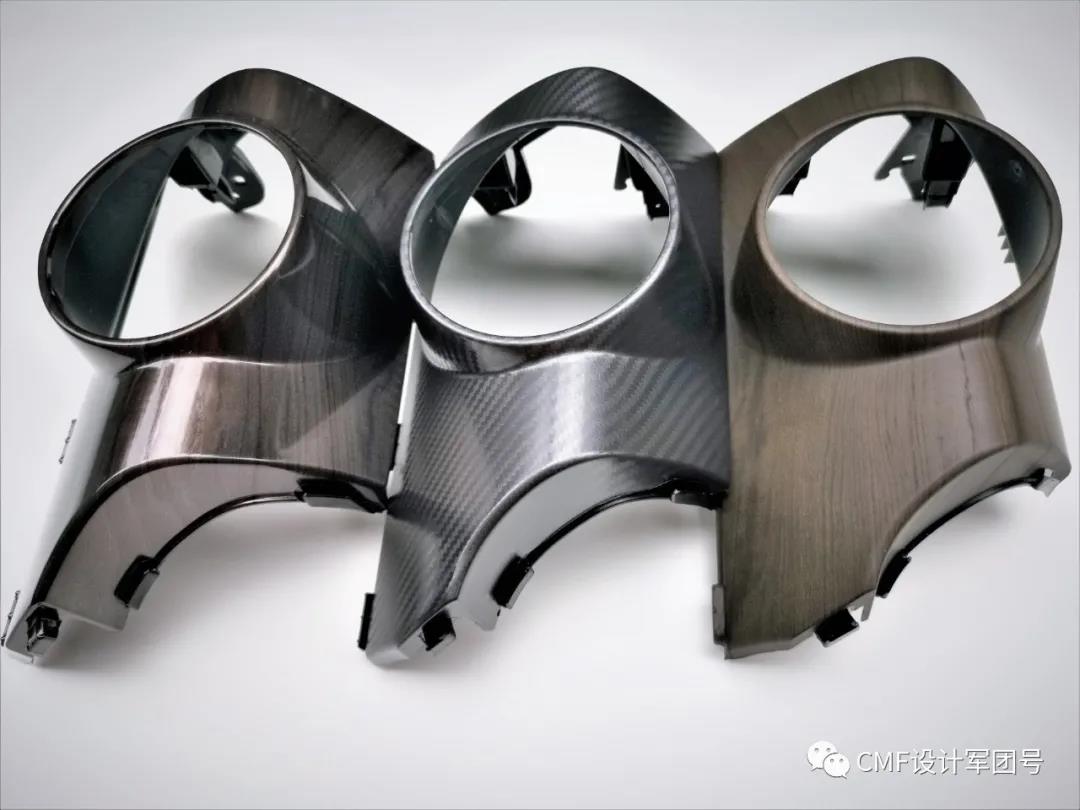

图 TOM工艺制成的产品样件效果拍摄

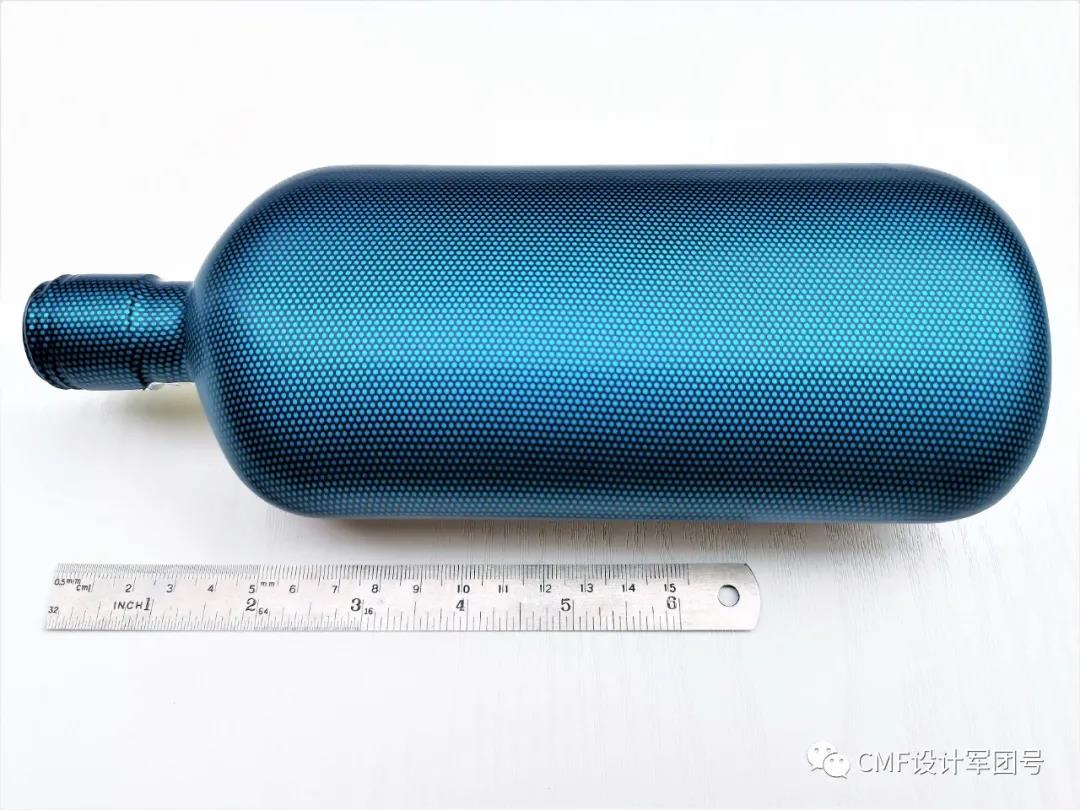

图笔者拍摄的一个TOM工艺样品，曲面包覆的非常自然顺畅，触感非常不错，手机拍摄条件较差

二、工艺特点有哪些？

在工艺亮点方面，主要有以下几点：

触感更真实，TOM工艺过程中的薄膜软化温度较模内装饰的低100－200℃，加压压力不需要太高，因此，触感会被更好保存，并且不容易减弱或消失，摸起来更真实一些；
性能稳定，可塑性强；
色彩表现力更强，更丰富；
适用的材质多样化，不仅是塑胶，还包括玻璃、金属、木材等；
加工效率还不错，小件产品可一模多腔，同时披覆，但方向需一致。大小件均可实现表面装饰；
相比于水转印、电镀、喷涂等传统工艺，更环保，工艺可控性更高；
设计自由度大，可适用各种复杂形状，更“深入”地加工，加工过程中可以包覆到产品的逆勾部位及末端；
包裹边界的范围较大，可满足复杂形状的成型拉伸，膜厚大概在0.05-0.5之间；
定位更容易一些，比如文字或图案部分，精度更高。

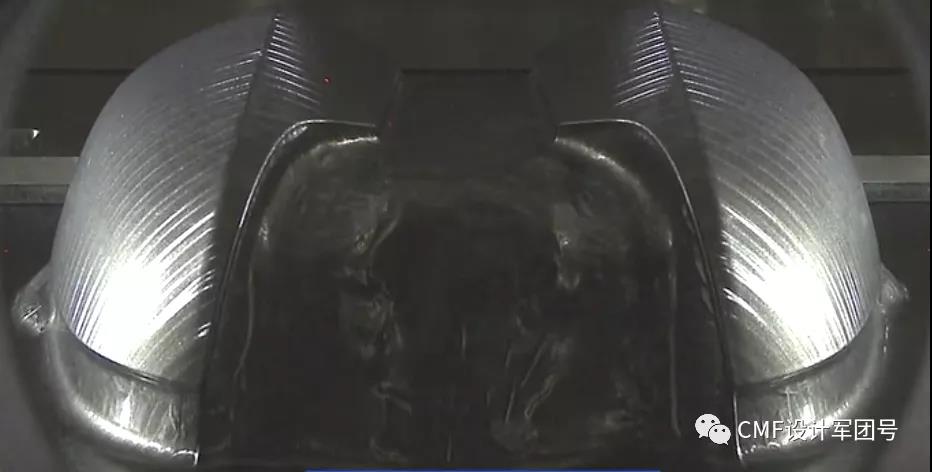

图刚刚加工好的汽车后视镜

为了更好的呈现各类工艺的优缺点，这里我们做了一张表。此次仅指一般性的工艺工法，特殊创新性的不包含在内。

表：各类工艺性能对比

性能分析	TOM	IMD	喷涂	水转印
产品表面硬度	2H-3H	H-2H	3H	2H
视觉效果	优	优	一般	一般
纹理触感	好	一般	参差不齐	一般
多材质应用加工	可以	不可以	可以	可以
环保性	高	中-高	低	低
工艺成熟度	成熟	成熟	成熟	成熟
成本比较	相对高	中	低	最低
对素材表面品质要求	低	----	高	低
可否复杂曲面加工	可以	不可以	可以	可以

三、工艺流程介绍

TOM工艺制程是从真空成型演进而来的，利用的是真空与大气压，把加工成型后，带有粘着层的薄膜披覆于产品的表面，使其紧密贴合的过程。 目前已实现自动化生产。

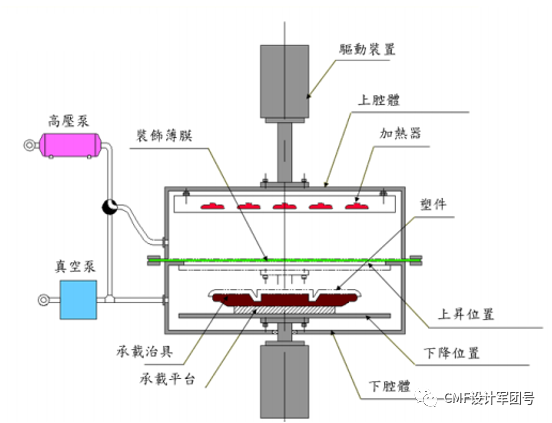

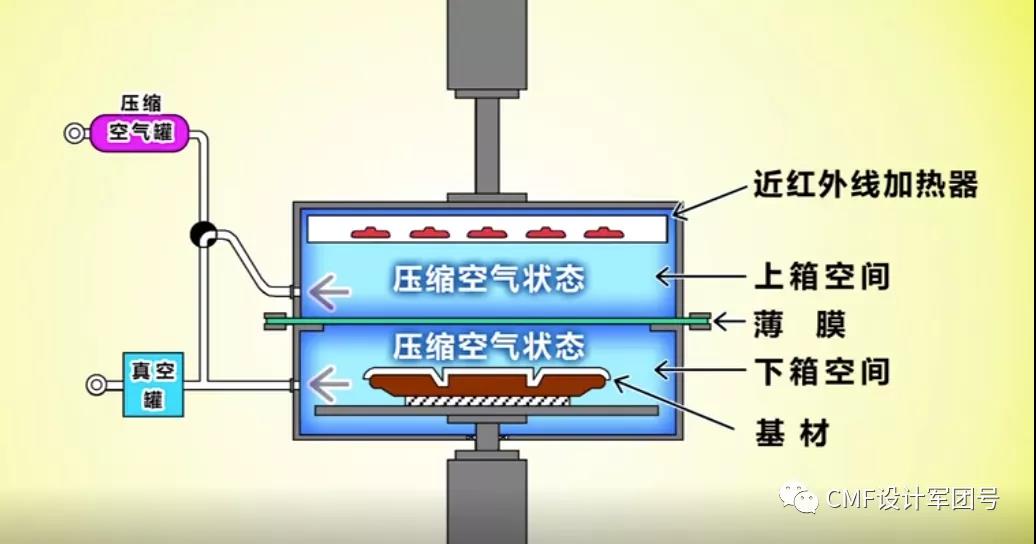

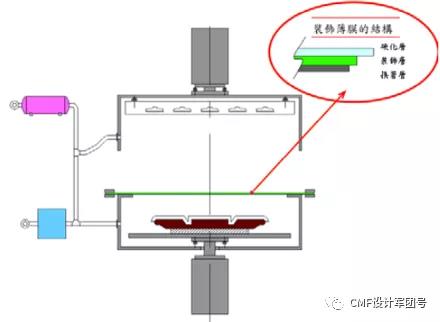

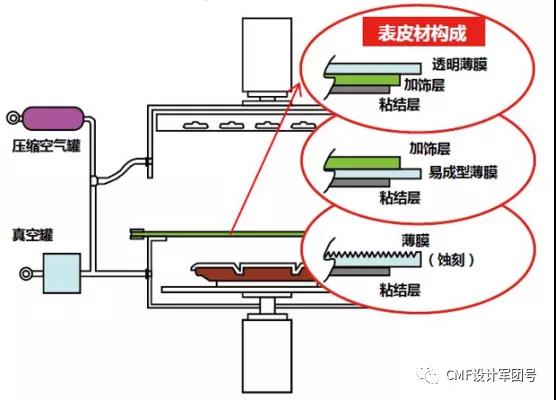

图制程结构

一般的TOM工艺流程中重要的几个点是： 定位、抽真空、加热薄膜、加压、UV硬化等，压力差的利用是关键，详细的流程顺序可见下图。在产品表面喷底漆可以增强附着力。

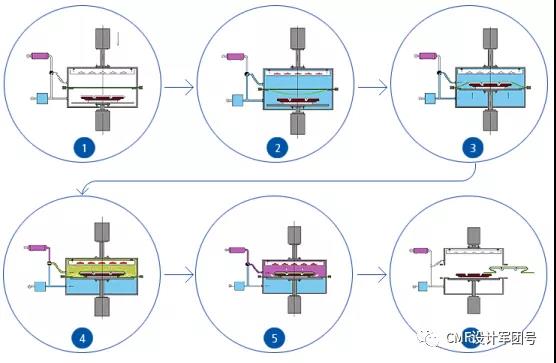

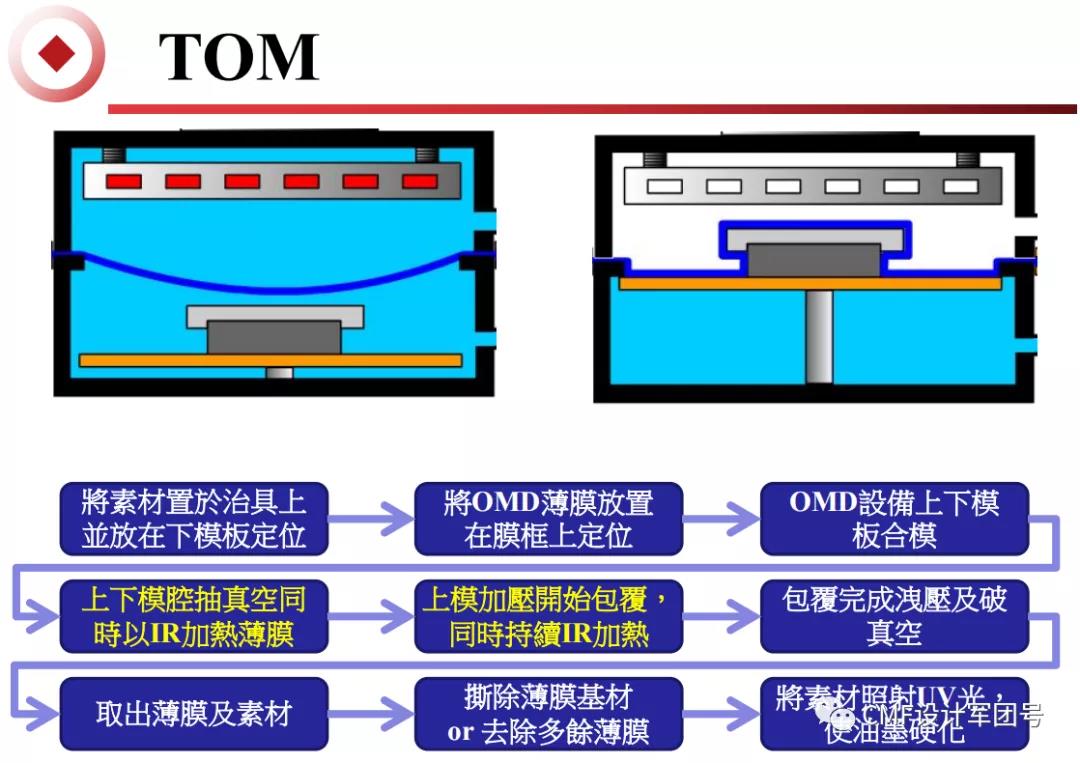

图工序文字及图示流程

四、TOM工艺的主要应用

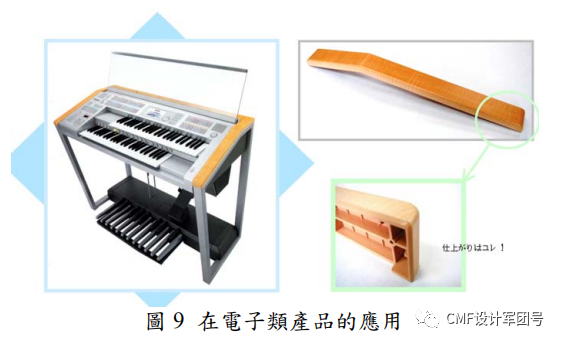

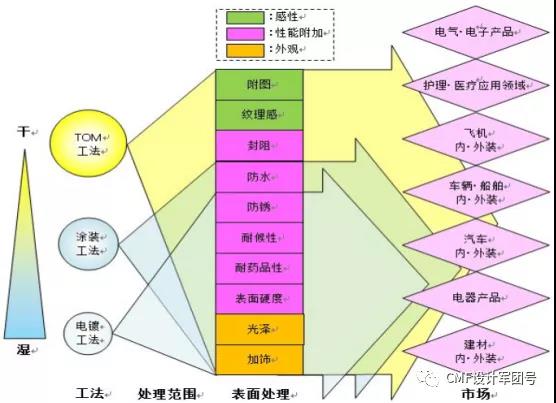

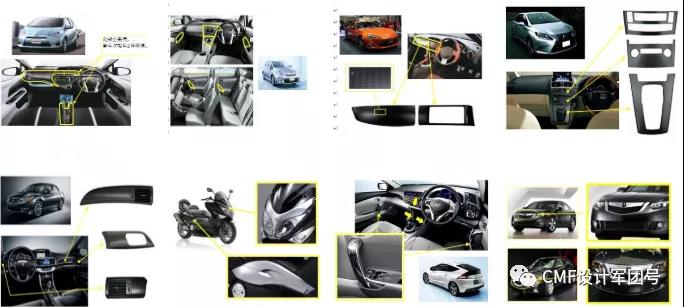

正如前文所介绍的，TOM工艺不仅是起到装饰产品外观的作用，还可以使性能得到提升，可以极大刺激消费者的感官需求， 目前主要应用于家电家居、汽车、电子及医疗等领域，未来市场前景广阔。

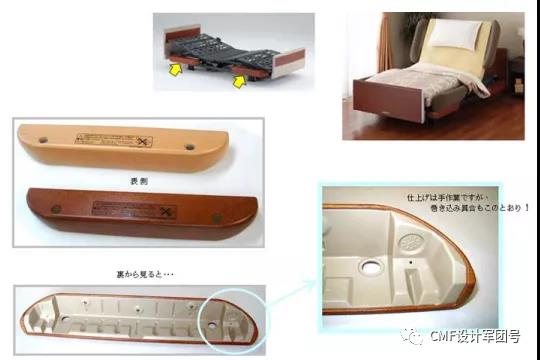

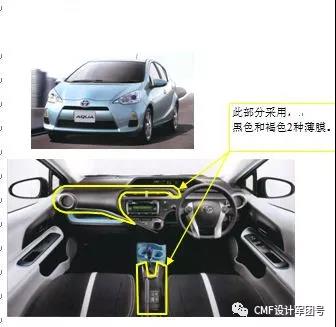

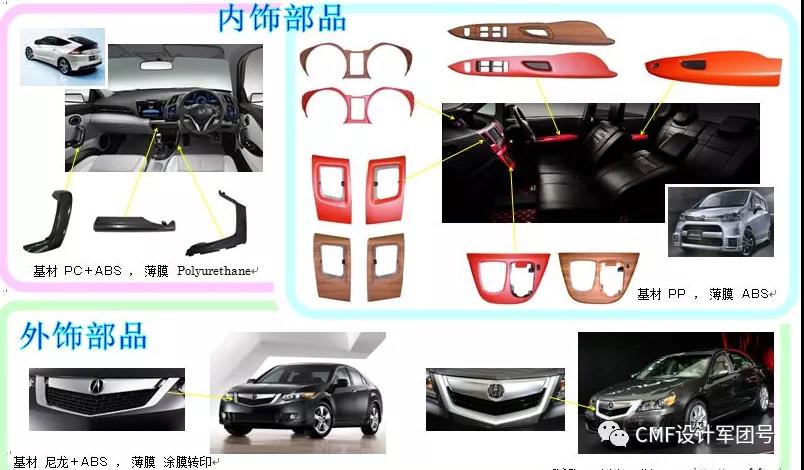

图来自极东贸易

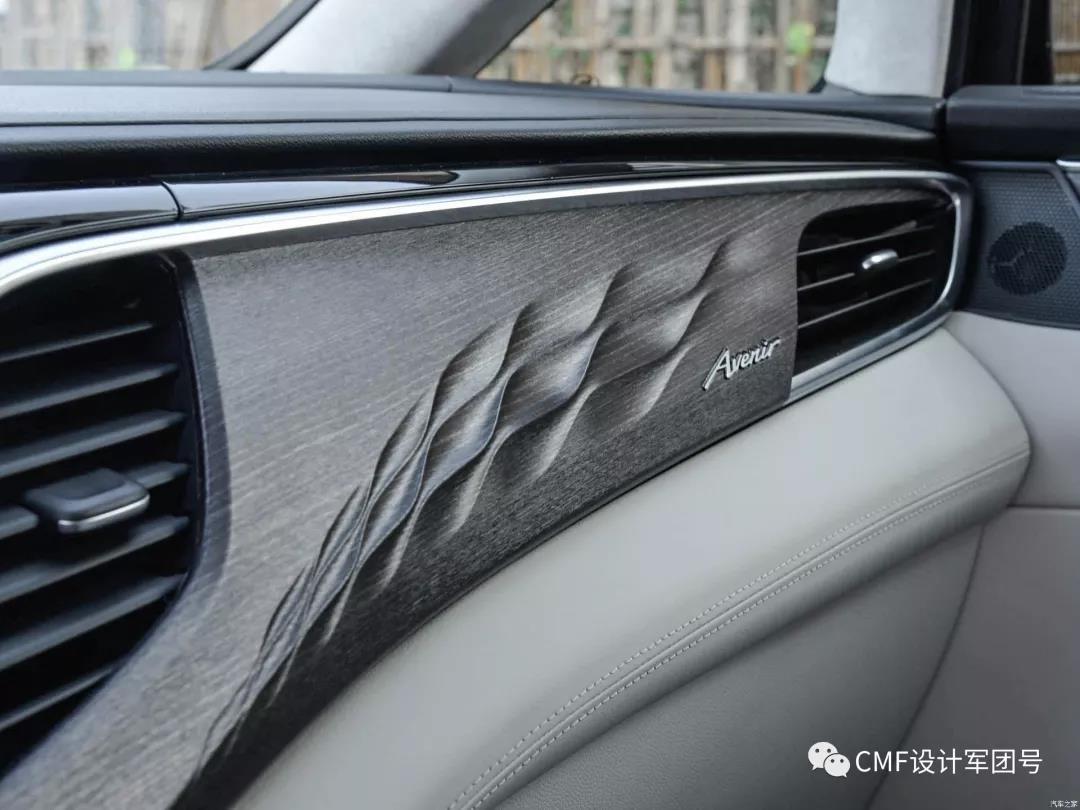

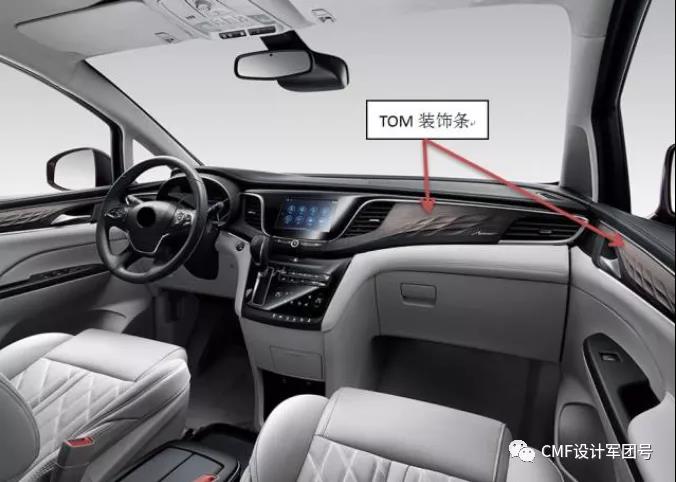

图别克GL8 Avenir，图片由一位汽车CMF专家提供

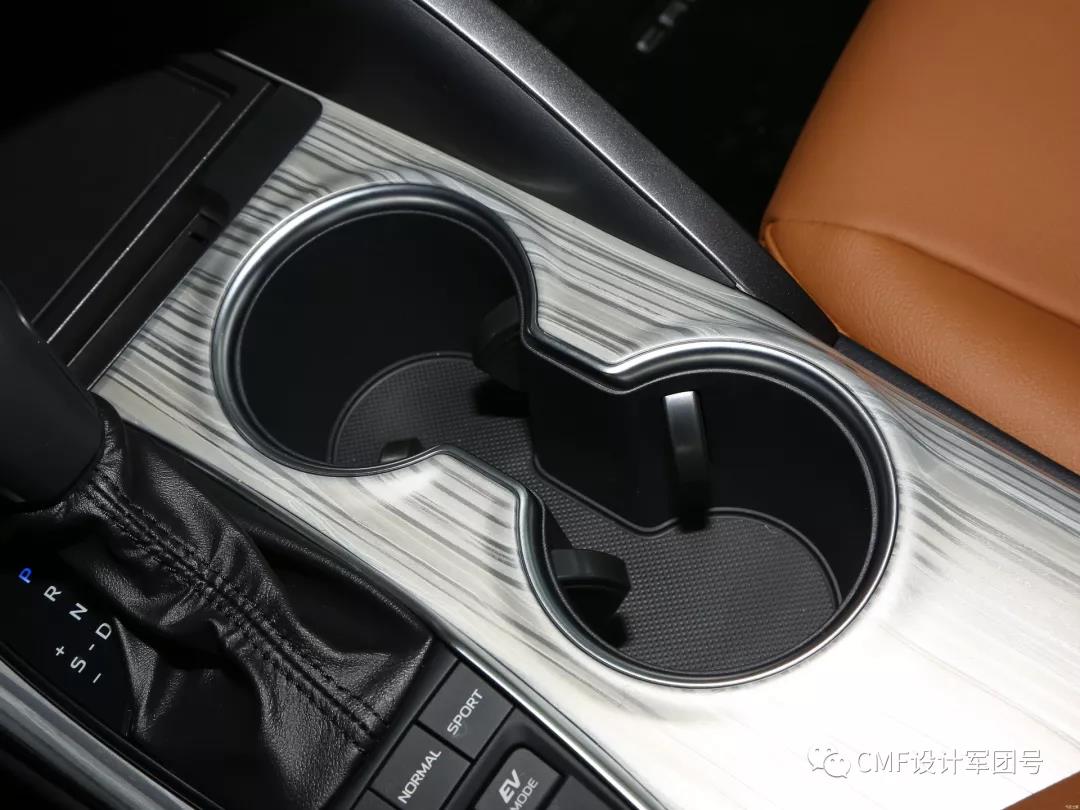

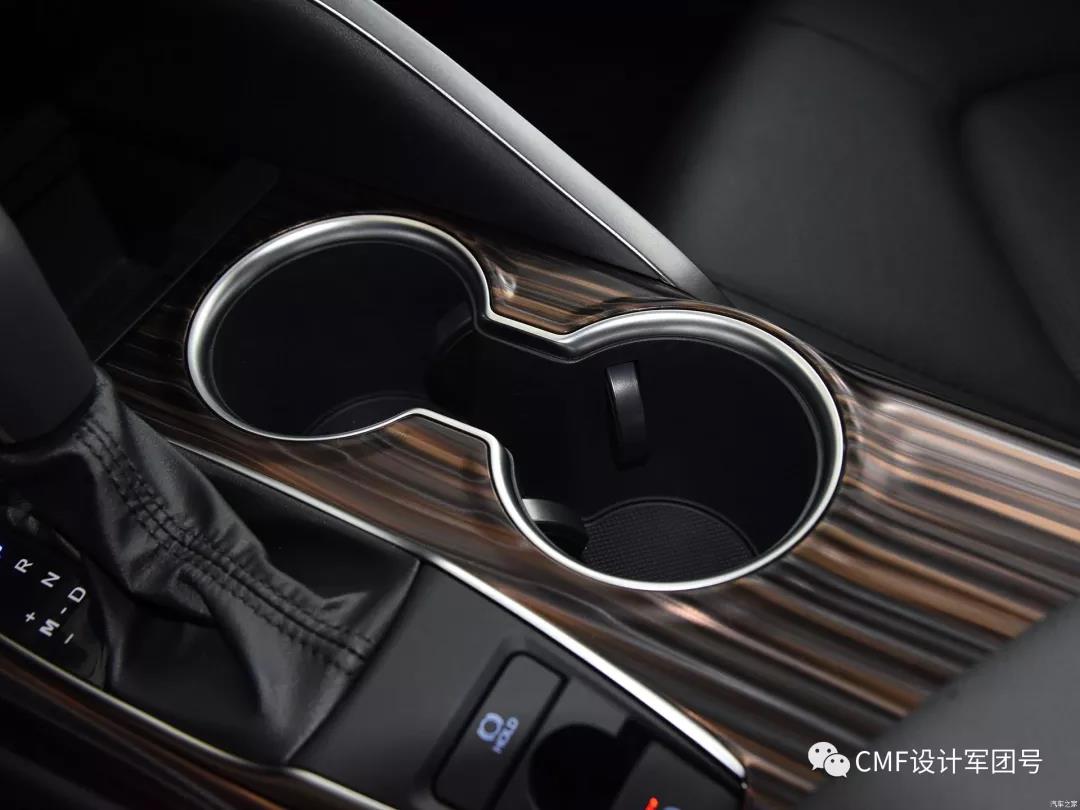

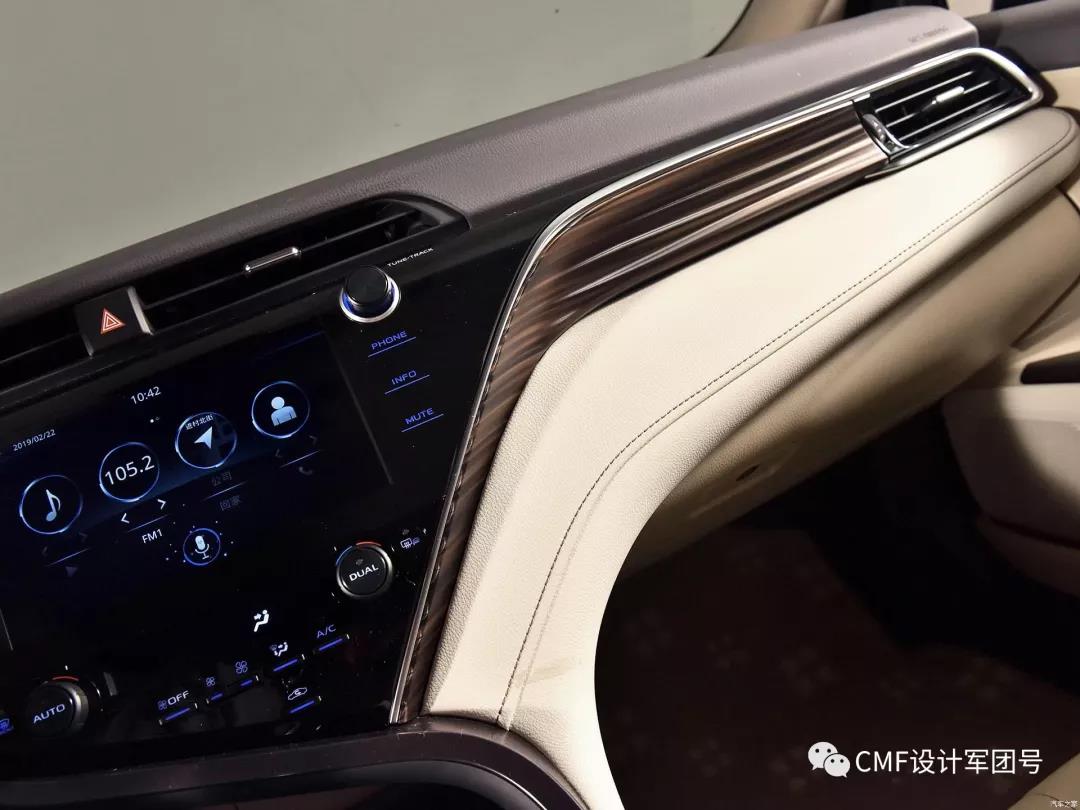

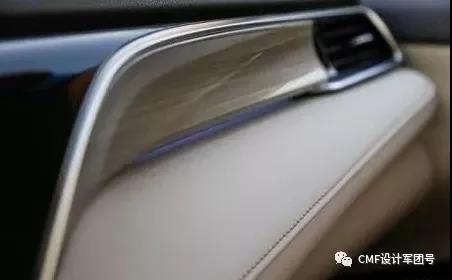

图丰田凯美瑞，图片由一位汽车CMF专家提供
