Ai进阶教程（二）——渐变网格

前言：

        渐变网格是Ai中夺人眼球的功能，可以用来绘制超写实图像、多彩的渐变背景....

        其他的好像没啥好说，只是不说几句就开始讲很奇怪，反正没啥人看，我就瞎叨叨。

        文章可能有点长~~

1、渐变网格的结构属性



        渐变网格： 以四个角点相连为框架，对边节点相连形成网格线，节点交错形成新节点组成。

        正方形： 角点，可以填色，具有控制手柄，一个网格只能有四个角点，角点的位置决定了网格行列的生成。

        圆形：    节点，可以填色，具有控制手柄，是渐变网格的重要组成部分。

        三角形： 顶点，不具备填色，具有控制手柄，可以调节网格线。

        六边形： 结点，mesh tormentor插件的产物，锁定控制手柄，大程度锁定网格线结构。（PS：个人感觉没多大用，不                        记住也没事）

        *网格点的各种 属性 和 操作 类似于 锚点 ，但是具备了 颜色 和 不透明度 。

        渐变网格由最简单的 封闭的路劲 来进行创建。

        复合路径、镂空图形（也是复合路劲）、扭曲封套等是无法建立渐变网格的。



2、渐变网格的建立

        建立方法有三种：

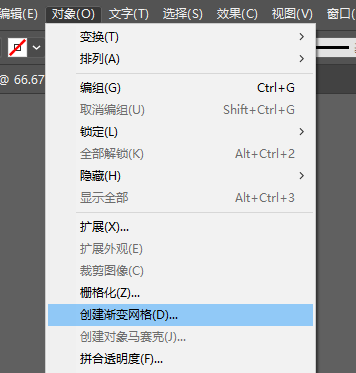

              1.选择 封闭路劲 后 点击 对象菜单栏 然后选择 创建渐变网格

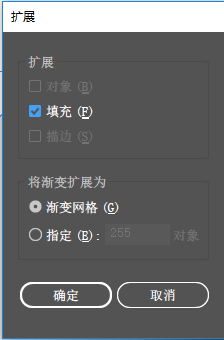

              2.选择一段 渐变的封闭路径 后 点击 对象菜单栏 然后选择 扩展，后选择 将渐变扩展 为 渐变网格。

              3.选择工具栏 网格工具 直接点击路劲添加网格点



3、渐变网格的还原（不重要，可以略过）

        笔者记得CS6版本，用小白工具删除网格后，只删除网格，会保留原图形，现在CC版本是删除整个图形了。

        所以确保绘制好路劲再转网格。

        目前没有找到完美的还原方法，其他方法可以达到大概的还原效果，但是因为网格点的增加，路径会添加多余锚点。

        方法1：在外观面板添加一段描边，然后扩展，就可以获得路劲。（不懂见个人 进阶教程（一））

        方法2：使用偏移路劲，设置值为0，结果与方法1相同。

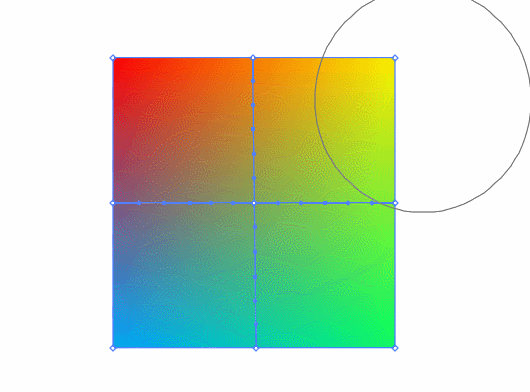

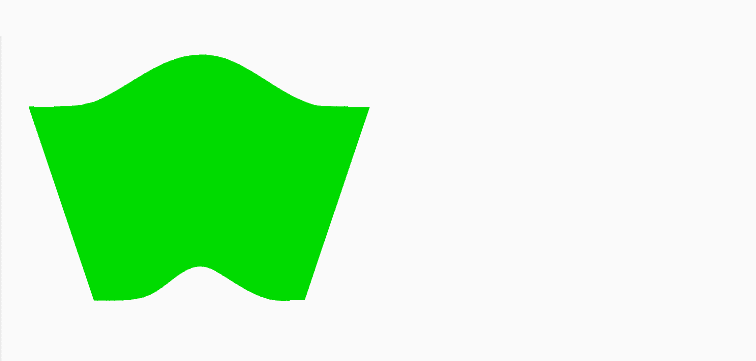

4、点以及控制手柄对网格的影响

        在创建网格时，点 与其 控制手柄 会对新建立的网格造成极大的影响。

        已创建的网格不会受其他影响。



        扭曲层度较大的路劲可能会导致网格点超出路劲之外，但是网格点依旧保持着作用。

5、渐变网格的控制

        渐变网格的点与线与 路径的点与线 的编辑方式大致 相同 。

        选择点的方法与 路劲点 相同，可以使用 白色选择工具 ，套索工具 ，也可以使用 选择相同的填充颜色 。

        变换工具、变形工具都可作用于网格点。



        钢笔工具的添加锚点，减去锚点，和锚点工具均可对网格线和网格点进行操作，

        没有对原钢笔工具进行快捷操作的优化处理，所以钢笔工具无法直接添加删除点

        添加锚点需手动选择 添加锚点工具，按 Alt键 与 减去锚点工具 互相替换，

        普通钢笔工具按 Alt 键切换锚点工具，锚点工具 可单独控制手柄。

6、网格增强插件 mesh tormentor

        一款网格增强插件，功能及其强大。

        由于功能较多，笔者挑出一些比较重要，或者难懂的功能来说。



        笔者在附件excel表格分享了这款插件的各种功能作用，并且附带了中文版本插件（非最新版本），需要的可以去下载

        如果要使用最新版，就登陆meshtormentor官网下载



        *功能不同，对应影响的网格部件也不同，在选错部件的情况下，不会有生成效果。

        所以我们要了解功能是作用与角点、节点、顶点、结点、整个网格、行、列，才能发挥作用。

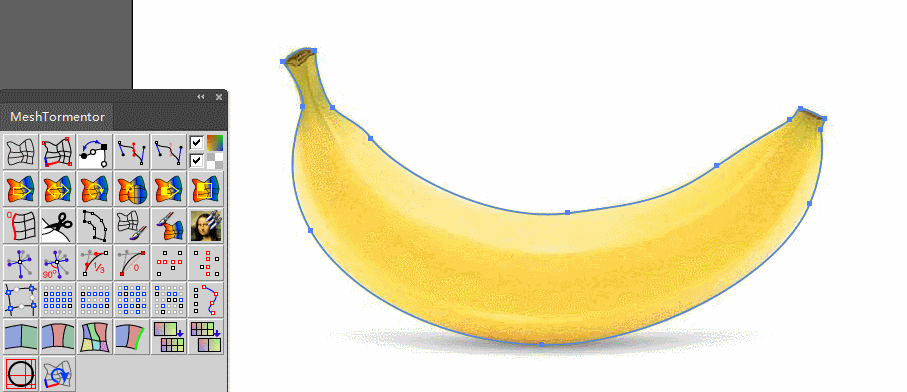

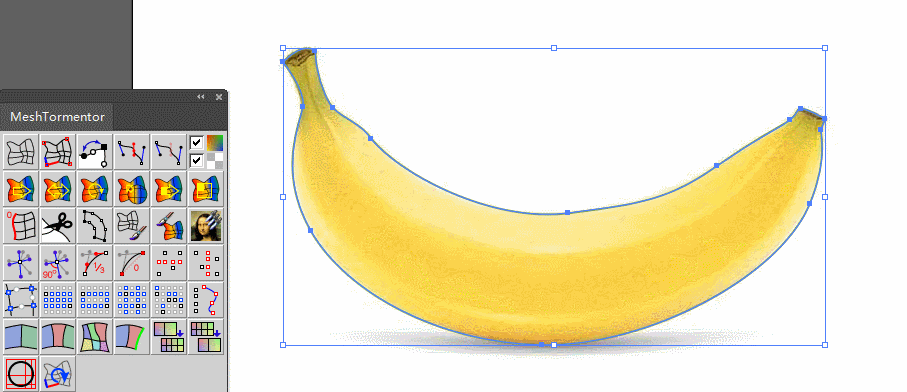

（1）从栅格对象捕获颜色到所有选定的网格

        可以快速从位图中捕获颜色填充到网格点中，为制作超写实图像节省了大量时间。

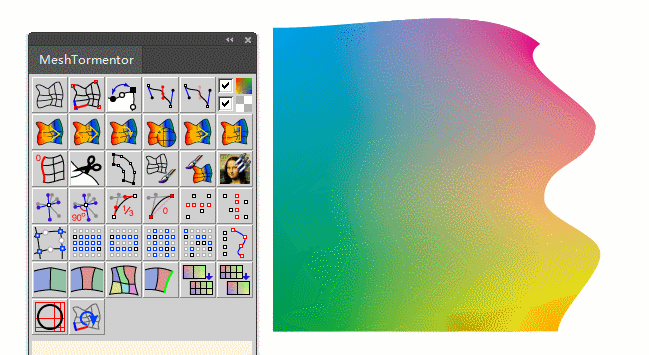

（2）基于网格段创建路径集



         将网格线绘制出来，进行创意制作。

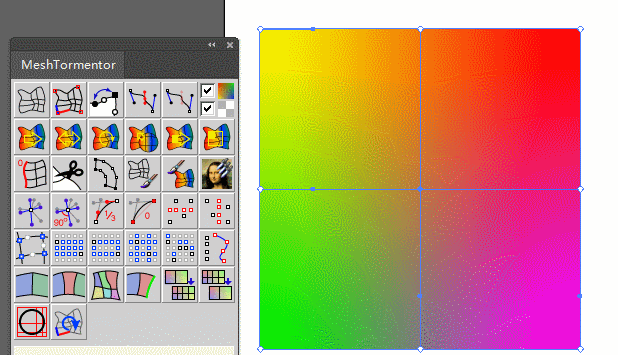

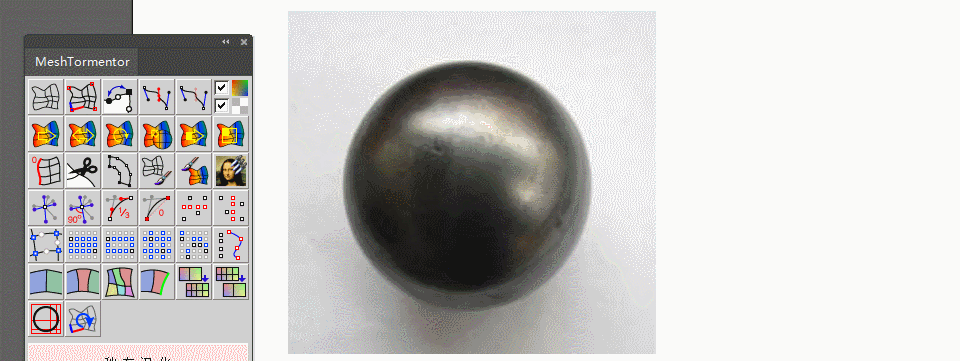

 （3）移动角点（不能跨越其他角点，需要先移动那一个角点）

        交换同一条网格线 角点 与 顶点 的位置，与节点不能交换，因为无法生成行列相等的网格数。

        此工具定好图形的框架，并以此建立网格，直观作用见下图。

        因为角点与顶点的难以区分，笔者使用了 显示角点功能 为大家显示角点位置。

        插件自带的 创建单元网格工具 会将非角点路劲转换为结点，不可控制选择，所以按了一下结点转顶点工具，觉得麻烦的同学可以直接用系统的创建网格方法，会保留顶点的可选择性和编辑性。

        图1为错误的网格搭建，图2为正确示范

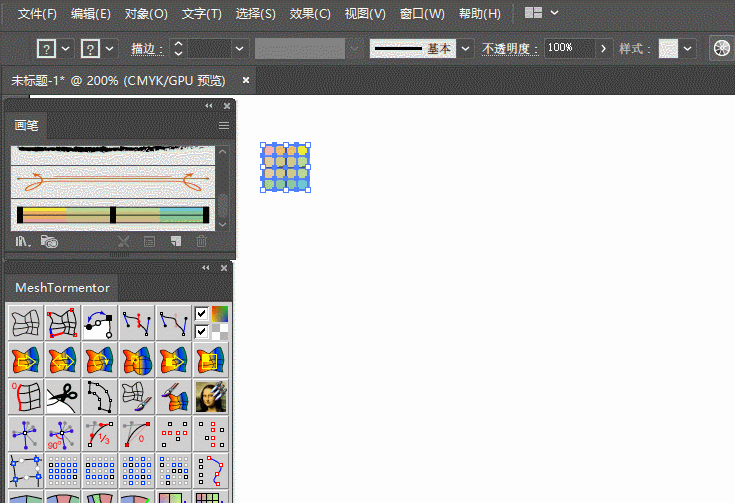

 （4）制作网格刷、网格刷转渐变网格

        很有趣的功能。（PS：GifCam好像风湿了，录制三次都绿屏，凑合看吧）

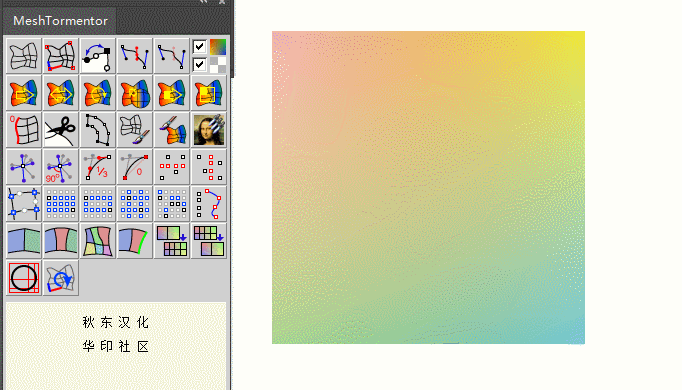

 （5）网格添加减少工具

        功能顾名思义，可以只对选中的网格生效。

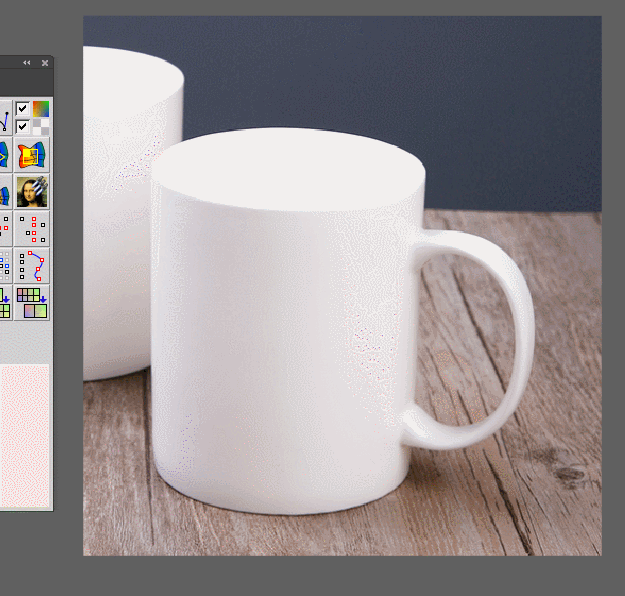

 （6）网格的还原

         当网格编辑到一定复杂的程度时，我们可以配合使用各工具使其还原

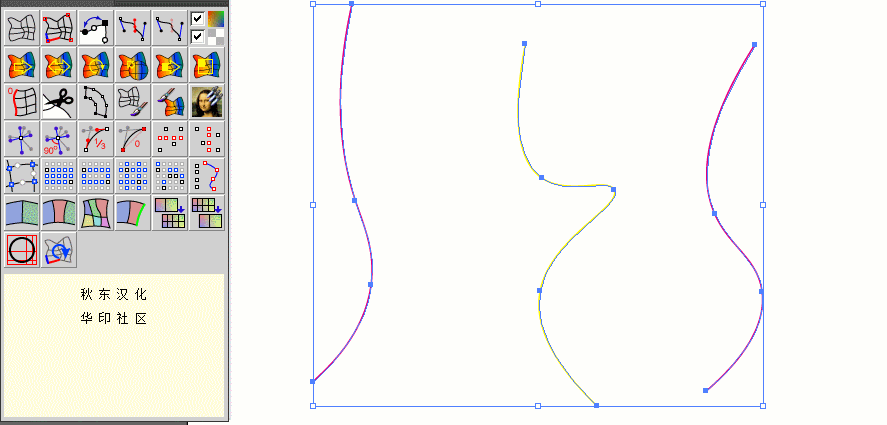

 （7）用路径缝制网格



     剩下许多功能用法简单，或者笔者觉得用处不大，就不一一赘述了 。

     在 附件的表格文档 中，有个人标注的功能用法，希望大家多多去尝试。

7、网格的上色

     网格的自主上色方法有3钟：

            1、用选择工具选择网格点，点击颜色进行填充

            2、使用吸管工具，按住 Alt键 与小白工具来回切换，在其他位置上吸取颜色，也可在自身网格上吸取颜色。

            3、选择网格工具，选中颜色，在网格中添加节点时，会直接填充选中的颜色。

      网格工具可以使用 重新着色图稿工具 来进行随机填色。

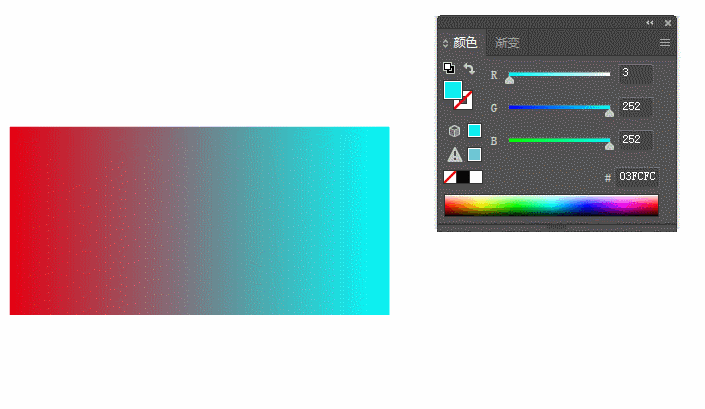

8、避免脏色

      光的三原色 红、 绿、蓝，在比例一样的时候，图像呈灰色，

      三种占比都为0%时，图像呈黑色，占比为100%，图像呈白色

      Ai的渐变计算，第一种颜色R、G、B的数值会逐渐向另一颜色靠拢，当R、G、B比例接近时，图像呈灰色。

      解决方法是避过会形成脏色的渐变，或者提升中间颜色的纯度和亮度

9、建立网格的小技巧

       在很多时候，我们需要把一件物品分成几个部件来进行制作，这样会降低制作网格的难度，尽管他们是一个部件。

       在许多使用，无法一步到位建立心仪的网格，我们需要先进行调整，再进行增面操作。需要一定的耐心。

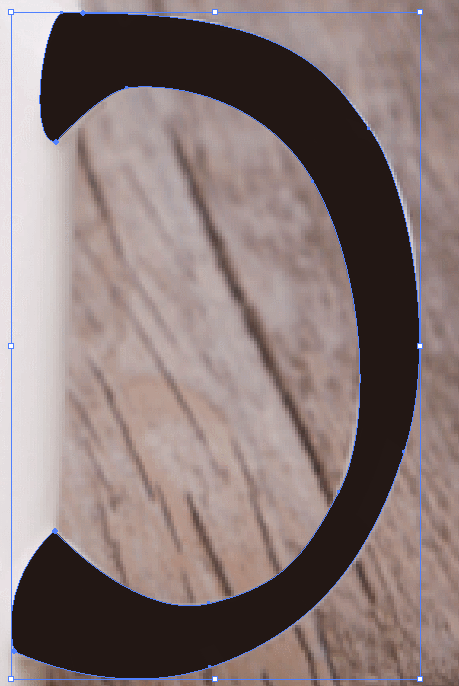

       这张图有点长，主要原理就是第四点讲的：在创建网格时，点 与其 控制手柄 会对新建立的网格造成极大的影响。

结束感言：

       Ai的渐变网格永远是个等着大家去发掘的工程，

       它可以用来制作精美壁纸，仿真图像，仿3D制图，真人CG（如果真有的话，请收我做小弟）.........

       感谢看到这里的每一个读者，如果觉得个人创作对你有帮助，就点赞关注吧，毕竟这只是进阶教程二。

       如果还有什么不了解的问题，可以留言或者私信我~
