AI进阶教程（四）——绘制对称图形

前言：

      部分同学对进阶教程（一）内的部分操作不懂，在此教程会有详细的讲解。

      虽然下述方法都可以直接使用变换制作，但是给 图层 或者 编组 添加样式效果 能够实时显示效果。



      希望此教程可以加快设计师的绘制对称图形的效率，或者激发更多想法。

一、定界框和参考点问题

       觉得有必要先讲下关于定界框和参考点的问题，懂的同学可以跳过。

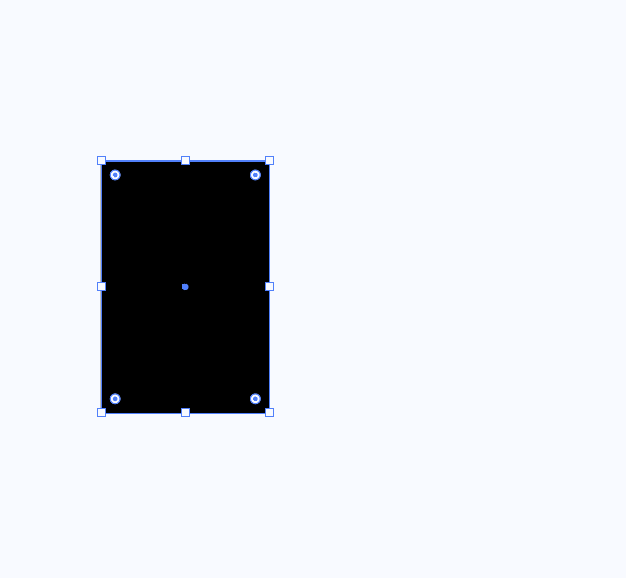

       定界框想必大多数人都知道，在我们选择图形时，图形的水平最大宽度，和垂直最大高度为其定界框。

       在我们进行变换后，定界框可能会随之适配，以便编辑。

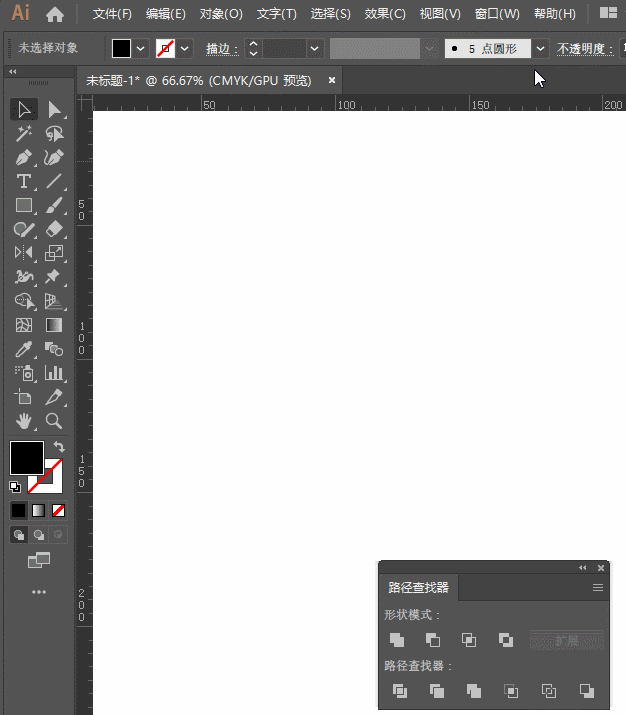

       当要矫正定界框时，我们可以点击对象-变换-重置定界框，来更新我们的定界框。

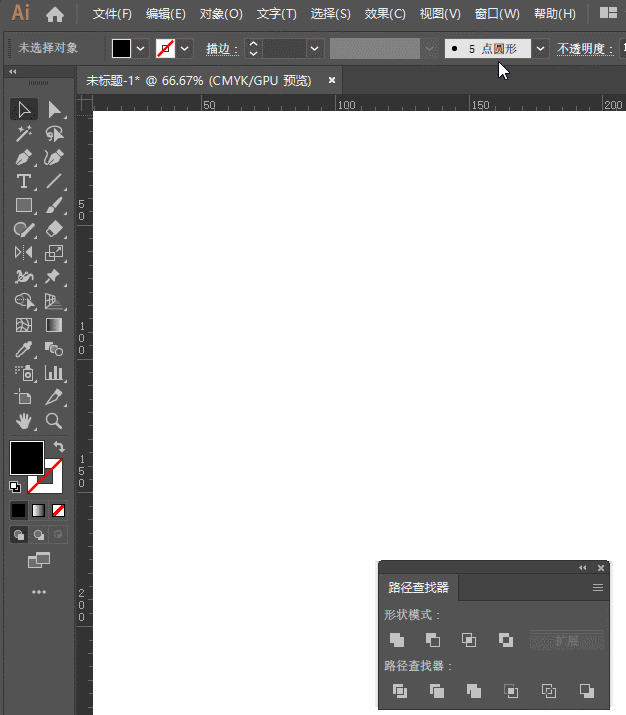

       系统自带的图形都有其固定的定界框，即无法重新定界，这个时候使用路劲查找器即可变为常规路径。



       在我们执行变换（如倾斜，缩放，旋转...）操作的时候，经常会涉及到参考点。

       参考点在不同的变换工具中，发挥的作用也不同。

       在旋转工具中是旋转中心，在镜像工具中是对称中心......

       在变换效果中，会直接选取整个作用对象作为边界框。

       当新绘制的对象超出原本的边界框，则重新定位边界框。

       而参考点只能选择固定的9个点。

       当物体的变换无法达到预期效果时，我们应该先思考 定界框 和 参考点 是否发生改变。

-----------分割线----------



二、绘制对称对象以及将其合并

       在我们绘制一些 对称图形 的时候，很多时候是应用镜像工具进行操作。然后再用路径查找器进行合并。

       此操作方法有点麻烦，而且不够直观。

       在此以整个 图层 作为 FX对象，当然也可以选择一个 编组 作为对象。

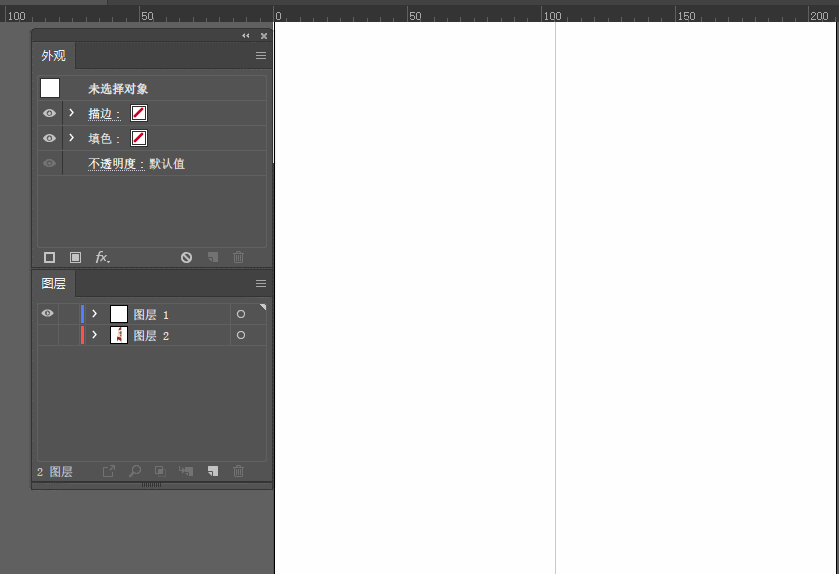

       首先，我们拉一条 参考线 作为对称中心，

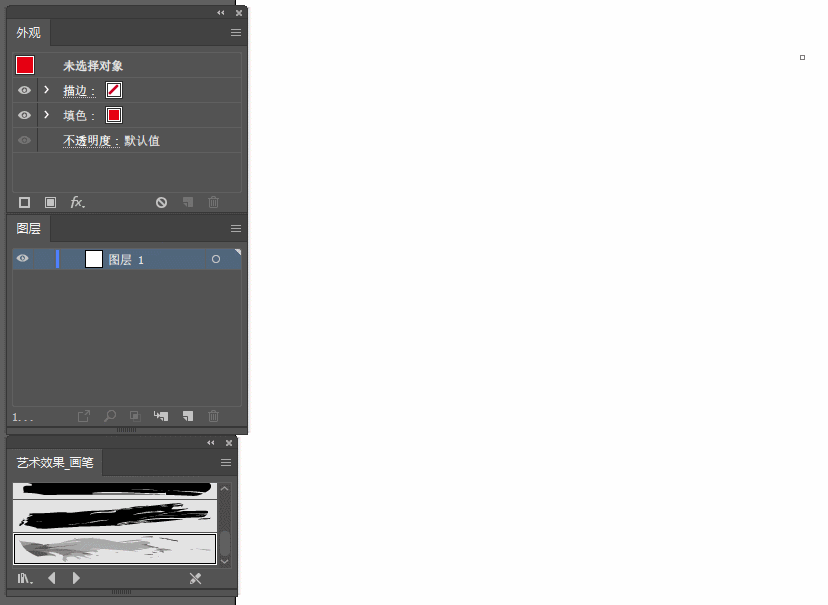

       然后选中 图层面板 中 图层的圆圈，选中当前图层（图层中对象全锁定，会无法选择图层）。

       给 图层 添加 变换效果，就可以开始绘图了，注意下定界框。

       此方法绘制可以更 直观，更 快速 的绘制复杂些的对称图形，并方便与调整。

       接下来讲下配和使用 效果菜单 里- 路径查找器 的 合并 功能（与路劲查找器功能相同）。

       合并不对描边生效。

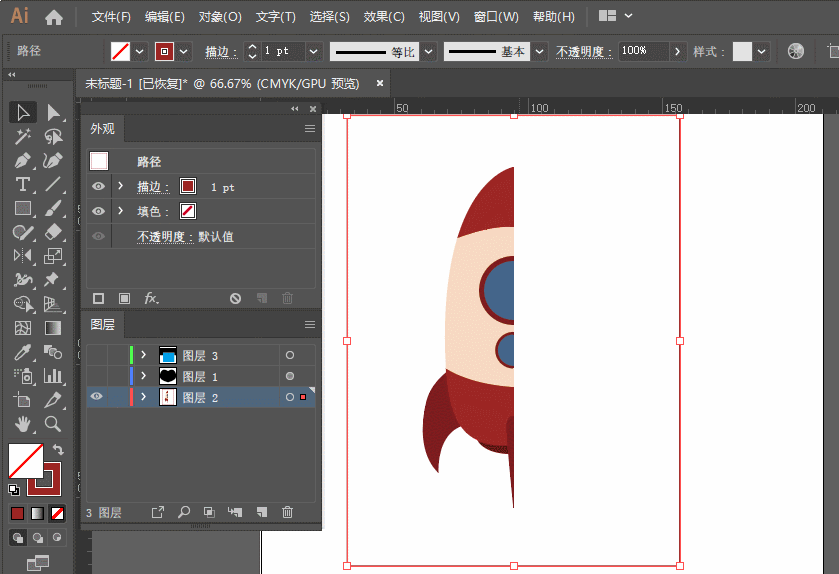

       以下以一个小火箭为例。

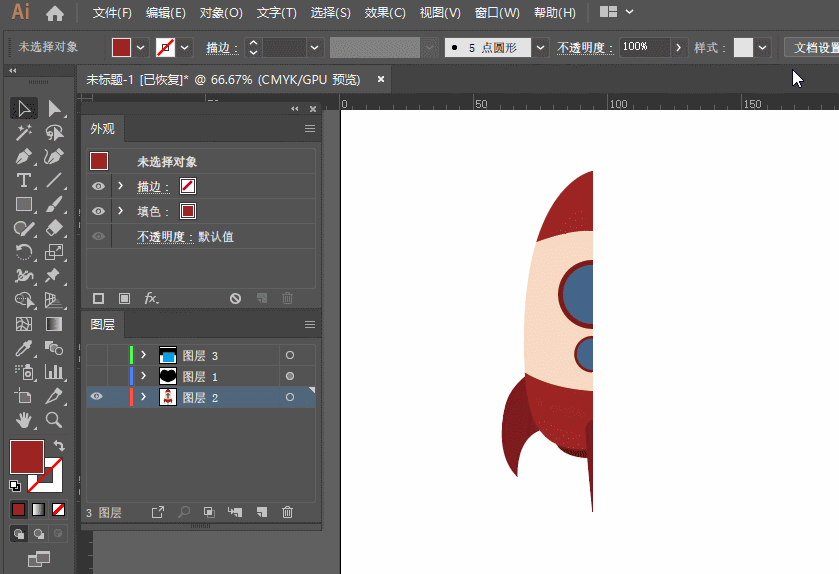

       先给 图层 执行 对称 ，然后再制作 合并，最后扩展外观（需选择图层所有对象）。

       但其后添加的效果会在先添加的效果前面，所以要改变下图层的顺序。（图层详解看个人进阶一教程）

       不同的顺序输出结果不一样。



        可能有的同学会想要画居中的圆形，绘制半圆就得多2个步骤，但是绘制圆又会改变对称中心。

        这时候我们可以换一种思路，绘制一个大的 定界框 ，然后在 定界框 里绘制，圆就会互相重叠。



        定界框的中线需与绘制图形的对称轴重叠。

        在绘制相对简单的图形，直接使用镜像和路径查找器就可以了。

        此应用方法相对于绘制复杂对称，需要实时显示，以及绘制完后，对全图进行调整有很大的帮助。

-----------分割线----------

三、绘制多次旋转图形

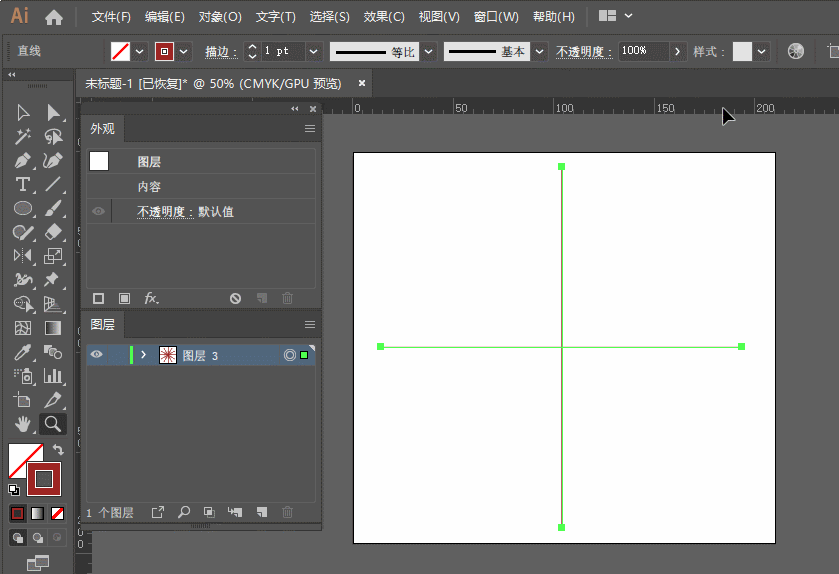

        绘制一条 水平线 和 垂直线 作为其 定界框，计算好 旋转数值 和 副本。

        看个人需要，可以再执行一次对称。

       也可添加一次 合并，使输出的 相同对象 合并。

四、随机绘制旋转图形

       先绘制 一条线 作为参考，然后给图层添加变换属性，调整数值。

       具体演示如下。



-----------分割线----------

结尾：

       教程虽然短，但是也挺费脑子，希望大家多多支持。

       AI是个可以创意构图的软件，希望能让大家对其有更新的认识。
