循环水电解槽用钛阳极的工作原理及应用场景

一、循环水电解槽的工作原理

循环水电解槽是一种基于电化学原理的水处理设备，其核心目标是通过电解反应去除水中有害物质、回收可利用成分，并实现水资源的循环利用。其工作原理可分为以下三个层次：

（一）电解反应的化学机制

在直流电作用下，电解槽中的水分子在阳极和阴极分别发生氧化与还原反应。

以工业循环水处理为例，阳极主要析出氯气（2Cl⁻ → Cl₂↑ + 2e⁻），同时生成次氯酸等强氧化性物质。阴极则吸附钙、镁等结垢离子并析出氢气（2H₂O + 2e⁻ → H₂↑ + 2OH⁻）。

通过这种选择性反应，水中的重金属离子（如铅、镉）被还原沉积，有机物被氧化分解，氯离子等腐蚀性物质得到有效控制。

（二）核心组件的协同作用

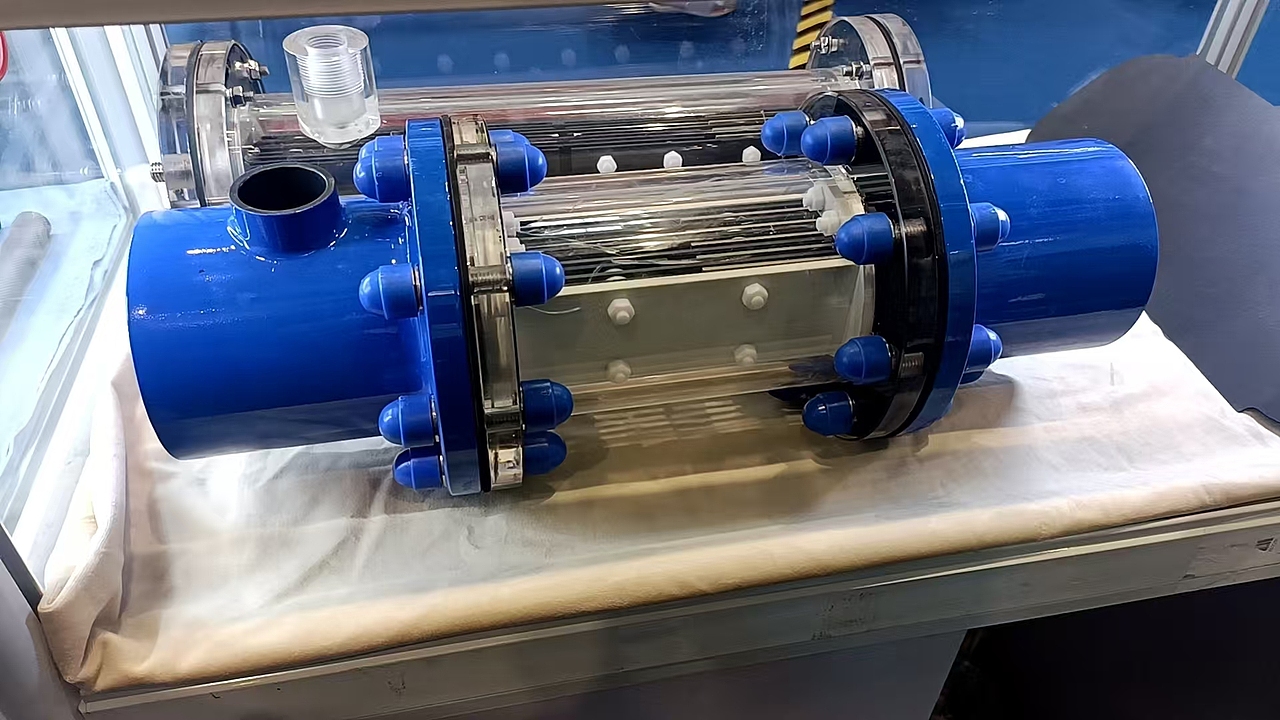

典型装置由电极板组、隔膜系统、循环泵及智能控制单元构成

：采用铁、钛合金或镀贵金属材料，通过交替排列的阴阳极形成电场梯度。如某型号采用两片阳极与三片阴极的并行布局，提升离子迁移效率。

：Nafion膜等质子交换介质可阻隔气体交叉，确保氢气纯度达99.999%，而微孔陶瓷膜则用于分离反应产物。

：基于PLC的实时监测模块可动态调节电流密度（500-5000A/m²）、脉冲频率（0.1-10Hz），实现水质参数的自适应匹配。

（三）循环处理流程

预处理阶段：通过多级过滤去除悬浮物及大颗粒杂质。

主反应阶段：在0.8-1.6MPa压力下，水流以60m³/h的速率通过电解槽，完成离子吸附与氧化还原。

后处理阶段：气液分离器将氢气、氧气与处理水分离，干燥系统进一步提纯气体产物。

二、多领域应用场景及典型案例

（一）工业水处理的核心利器

：某钢厂采用电解槽处理冷却循环水，年节约新鲜水38万吨，阻垢剂使用量减少92%，设备结垢速率下降76%。

：在氯碱生产流程中，SPE（固体聚合物电解质）电解槽替代传统石墨电极，使析氯过电位降低0.3V，能耗下降15%。

：通过脉冲电解技术回收废水中90%以上的铜、镍贵金属，纯度达到电子级标准（＞99.99%）。

（二）农业灌溉的创新方案

在干旱地区，循环水电解系统展现出双重价值：

：处理后的灌溉水氯离子浓度＜200mg/L，重金属去除率＞95%，保障作物安全生长。

：电解产生的次氯酸可杀灭病原菌，同时阴极区富集的OH⁻离子能中和土壤酸性，使小麦产量提升12%。

（三）民用领域的拓展应用

：模块化电解装置集成于二次供水系统，对大肠杆菌灭活率＞99.9%，硬度降低至60mg/L以下。

：替代传统氯气投加方式，通过原位电解生成消毒剂，使余氯浓度稳定在0.3-0.5ppm，运营成本降低40%。

三、技术优势与发展趋势

（一）多维竞争优势分析

：新型SPE电解槽的直流电耗已降至4.56kWh/Nm³，较传统碱性电解槽节能30%。

：某化工园区应用后，废水排放量减少85%，每年减少CO₂排放2.3万吨。

：配备AI诊断系统，可预测电极寿命（误差＜5%），实现无人值守运行。

（二）前沿技术演进方向

：研发非贵金属催化剂（如Fe-N-C复合材料），使电极成本降低60%。

：与反渗透、电渗析联用，形成"电解-膜分离"集成系统，水回收率提升至95%。

：利用PEM电解槽将处理水转化为氢能，实现"水处理-储能-供电"闭环，已在海上平台完成MW级验证。

四、结语

循环水电解槽正从单一处理设备向智慧化资源回收系统演进。随着质子交换膜寿命突破6万小时（2030年目标）。以及模块化设计带来的部署灵活性（体积仅为传统设备的1/5），该技术将在工业4.0和碳中和进程中发挥更重要作用。未来，通过跨学科融合（如量子计算优化电极结构）和政策支持（欧盟已将电解水处理纳入可持续产业法案），循环水电解技术有望成为水资源管理的核心支柱之一。
