2022年北京冬奥会及残奥会三大赛区主火炬台设计

南京/插画师/3年前/246浏览
2022年北京冬奥会及残奥会三大赛区主火炬台设计
20022年2月4日,第24届冬奥会在北京国家体育场盛大开幕。开幕式上,举世瞩目的主火炬以创新的方式呈现。在主火炬点燃后,设置于鸟巢和水立方之间颁奖广场上的火炬台以及位于张家口和延庆的火炬台被依次点燃,圣火会持续燃烧至本届冬奥会和冬残奥会结束。
火炬台充分融合艺术与工程技术的要求,体现了“简约、安全、精彩”的冬奥理念,以纯粹的冰雪元素,演绎了纯洁、和平、团结和友谊,晶莹的雪花和灵动的丝带相向旋转,如冰上长袖飘飘的舞者,轻盈优雅,简洁、现代的造型中透出东方的审美韵味,成为此次冬奥会的亮点之一。
Current Time 0:00
/
Duration Time 0:00
Progress: NaN%
Playback Rate
1.00x

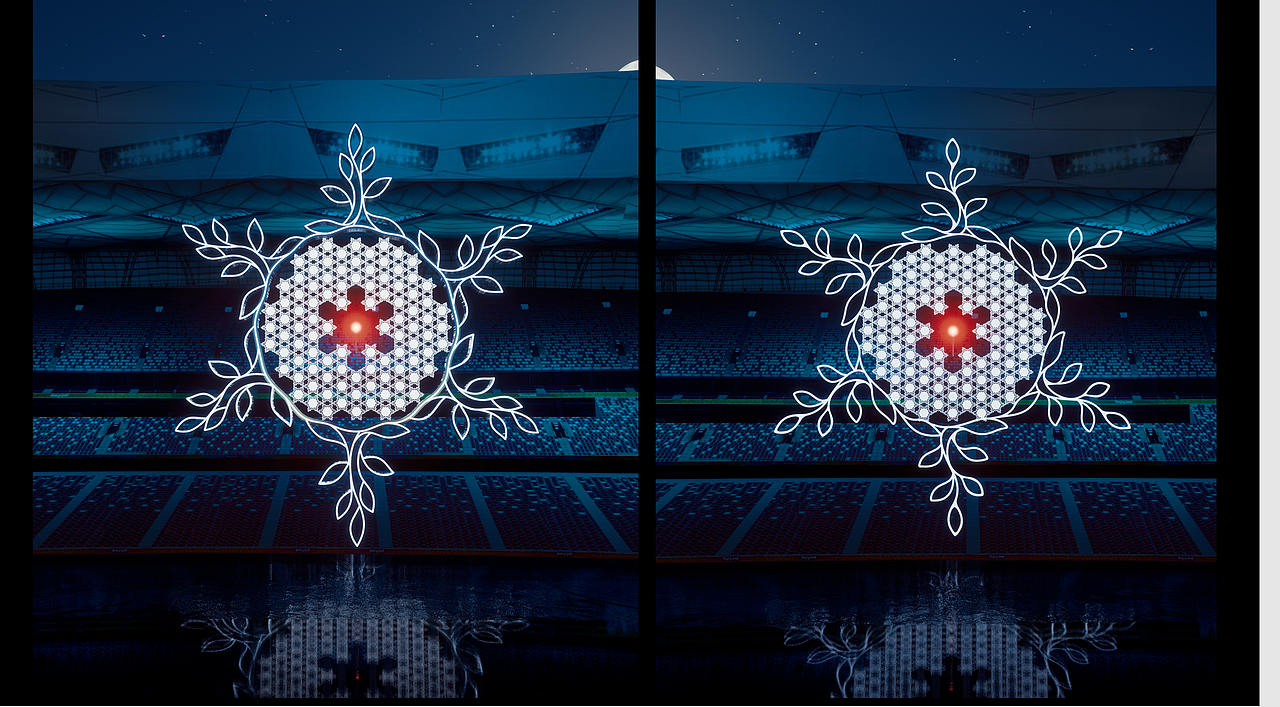

整个大雪花由外围橄榄枝和中间90余片小雪花组成,一片雪花代表着一个参赛国,上面镶嵌着参赛国的名称,雪花中间嵌着本届冬奥会火炬。象征着“全世界不同的雪花汇聚在北京,成为一朵人类共同的雪花。”
整个大雪花由外围橄榄枝和中间90余片小雪花组成,一片雪花代表着一个参赛国,上面镶嵌着参赛国的名称,雪花中间嵌着本届冬奥会火炬。象征着“全世界不同的雪花汇聚在北京,成为一朵人类共同的雪花。”
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
中国人常说,一叶知秋,这种东方美学的理念成为了创作的源泉。焰火不再需要满天的放,点到为止,以一当十,呈现别样空灵的浪漫。这次的点火和火炬台是最大的一个创新。百年奥运历史上,第一次有这样的主火炬,全部参赛国家和地区的名字都在上面。它由全世界构成,无论火的大小,它是我们心中的火。雪花主火炬,没有只讲中国故事,不再像过去那样谈五千年的家底,向世界介绍自己,这次讲的是大家的故事,为了大家表现,实现了从“我”到“我们”的飞跃,文化自信就是表现在这一方面。
中国人常说,一叶知秋,这种东方美学的理念成为了创作的源泉。焰火不再需要满天的放,点到为止,以一当十,呈现别样空灵的浪漫。这次的点火和火炬台是最大的一个创新。百年奥运历史上,第一次有这样的主火炬,全部参赛国家和地区的名字都在上面。它由全世界构成,无论火的大小,它是我们心中的火。雪花主火炬,没有只讲中国故事,不再像过去那样谈五千年的家底,向世界介绍自己,这次讲的是大家的故事,为了大家表现,实现了从“我”到“我们”的飞跃,文化自信就是表现在这一方面。
Collect

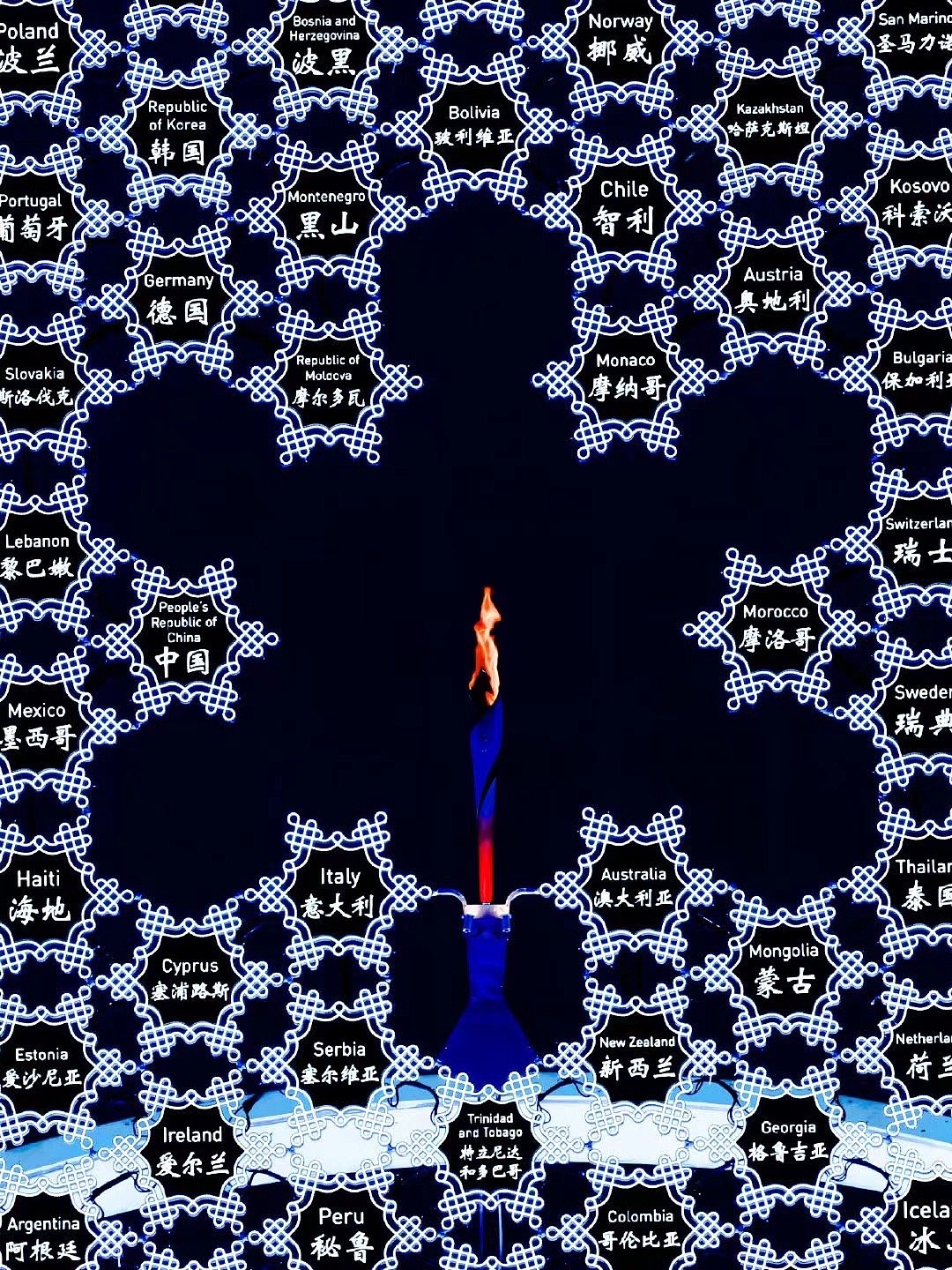

由于参赛国的数量一开始无法确定,小雪花的排布和与橄榄枝的连接关系就需要做多手准备,在推敲艺术造型的同时,还需要考虑结构强度和迎风面积等问题,通过有限元分析以及拓扑优化等方式提出了多个结构上较为合理的创意图案,并针对这些图案进行计算分析得出可能采用的材质,整个火炬的重量以及结构的合理分布。最终,再结合多项仿真模拟实验数据,决定发挥小雪花六边形的特点,采取蜂窝状的稳定结构,无需任何外部结构介入,实现了艺术造型与工程结构的完美融合。
由于参赛国的数量一开始无法确定,小雪花的排布和与橄榄枝的连接关系就需要做多手准备,在推敲艺术造型的同时,还需要考虑结构强度和迎风面积等问题,通过有限元分析以及拓扑优化等方式提出了多个结构上较为合理的创意图案,并针对这些图案进行计算分析得出可能采用的材质,整个火炬的重量以及结构的合理分布。最终,再结合多项仿真模拟实验数据,决定发挥小雪花六边形的特点,采取蜂窝状的稳定结构,无需任何外部结构介入,实现了艺术造型与工程结构的完美融合。
Collect
综合考虑风载、雪压以及自重等因素,为了尽量最大限度地保留火炬塔的美学理念,通过将上下橄榄枝条中的叶子与枝条搭接,构成双支撑结构,有效地提高了橄榄枝支撑点的强度。中心圆环与上下枝条采用10mm厚度的不锈钢板,形成主要承力结构,次承力结构采用6mm厚度,其余枝条与叶子采用4mm厚度不锈钢板,以降低整体重量。上下枝条与中心圆环连接处采用内部支撑的方式,并增加肋条以提高局部力集中部位的强度,为大雪花成为动态雕塑的重要受力结构提供了基础
综合考虑风载、雪压以及自重等因素,为了尽量最大限度地保留火炬塔的美学理念,通过将上下橄榄枝条中的叶子与枝条搭接,构成双支撑结构,有效地提高了橄榄枝支撑点的强度。中心圆环与上下枝条采用10mm厚度的不锈钢板,形成主要承力结构,次承力结构采用6mm厚度,其余枝条与叶子采用4mm厚度不锈钢板,以降低整体重量。上下枝条与中心圆环连接处采用内部支撑的方式,并增加肋条以提高局部力集中部位的强度,为大雪花成为动态雕塑的重要受力结构提供了基础
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect

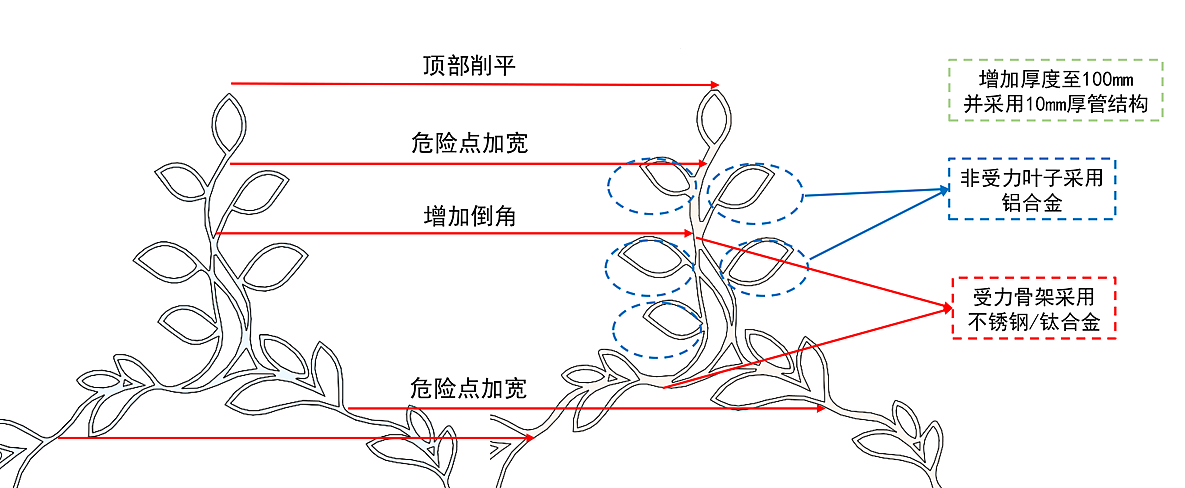

橄榄枝正反面开灯槽,内置灯带,面板用不锈钢雪花纹造型做盖板
橄榄枝正反面开灯槽,内置灯带,面板用不锈钢雪花纹造型做盖板
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
“银丝带”类似莫比乌斯环的造型中蕴含了“奥运精神的源远流长、永恒无限,无论从哪里开始我们终能相遇,彰显人类命运共同体”的哲学理念,完美诠释 了本届冬奥会的理念,
其紧紧萦绕着象征世界各国携手走向未来和和平的橄榄枝,在不同角度下呈现高低起伏变化的形态,是对冬奥会多项赛事项目速度、激情、节奏、跃动等特征的抽象表达,通过灯<br>光不同的颜色、角度的运动轨迹,结合流光溢彩的转动,让观众既能欣赏到“燕山雪花大如席”轻舞飞扬的姿态,又能感受到冰雪运动的速度、激情和圣洁的冰雪之美。
“银丝带”类似莫比乌斯环的造型中蕴含了“奥运精神的源远流长、永恒无限,无论从哪里开始我们终能相遇,彰显人类命运共同体”的哲学理念,完美诠释 了本届冬奥会的理念,
其紧紧萦绕着象征世界各国携手走向未来和和平的橄榄枝,在不同角度下呈现高低起伏变化的形态,是对冬奥会多项赛事项目速度、激情、节奏、跃动等特征的抽象表达,通过灯
光不同的颜色、角度的运动轨迹,结合流光溢彩的转动,让观众既能欣赏到“燕山雪花大如席”轻舞飞扬的姿态,又能感受到冰雪运动的速度、激情和圣洁的冰雪之美。
Collect

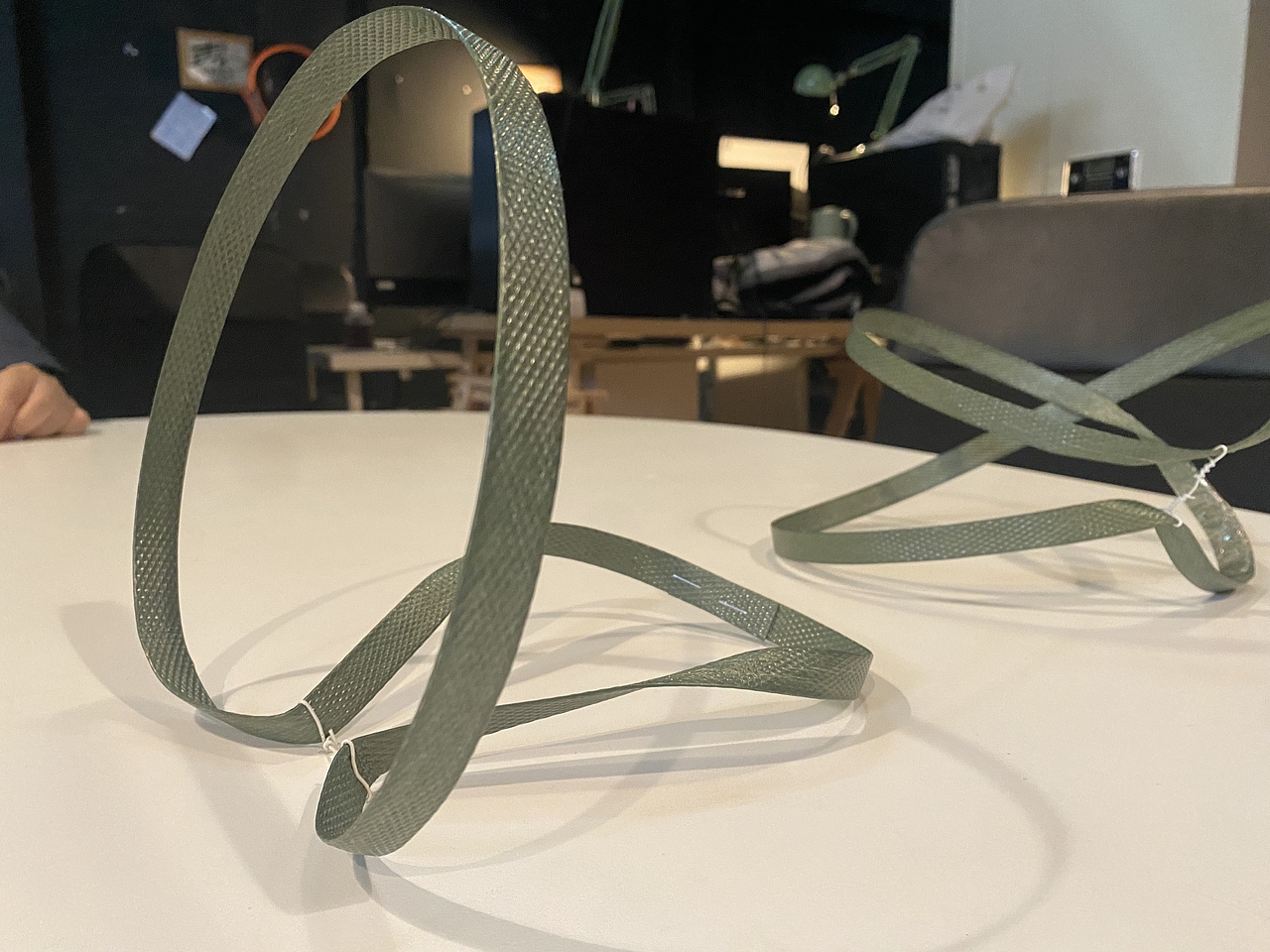

前期推敲-捆扎带
前期推敲-捆扎带
Collect
受燃气、材料、加工工艺以及力学结构等工程技术的制约,为了降低反复调整带来的不确定性与不可解释性,团队采用参数化设计,从“银丝带”基础主干曲线阶数的控制,到每一个控制点的坐标调整,支撑结构件的数据化生成,再到每一个小雪花位置的排布,都有数值可依。并且每一次调整、修正的数据都被完整记录,通过数值的优化迭代,使火炬台既满足工程的需求,又能达到设计艺术性要求
受燃气、材料、加工工艺以及力学结构等工程技术的制约,为了降低反复调整带来的不确定性与不可解释性,团队采用参数化设计,从“银丝带”基础主干曲线阶数的控制,到每一个控制点的坐标调整,支撑结构件的数据化生成,再到每一个小雪花位置的排布,都有数值可依。并且每一次调整、修正的数据都被完整记录,通过数值的优化迭代,使火炬台既满足工程的需求,又能达到设计艺术性要求
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect

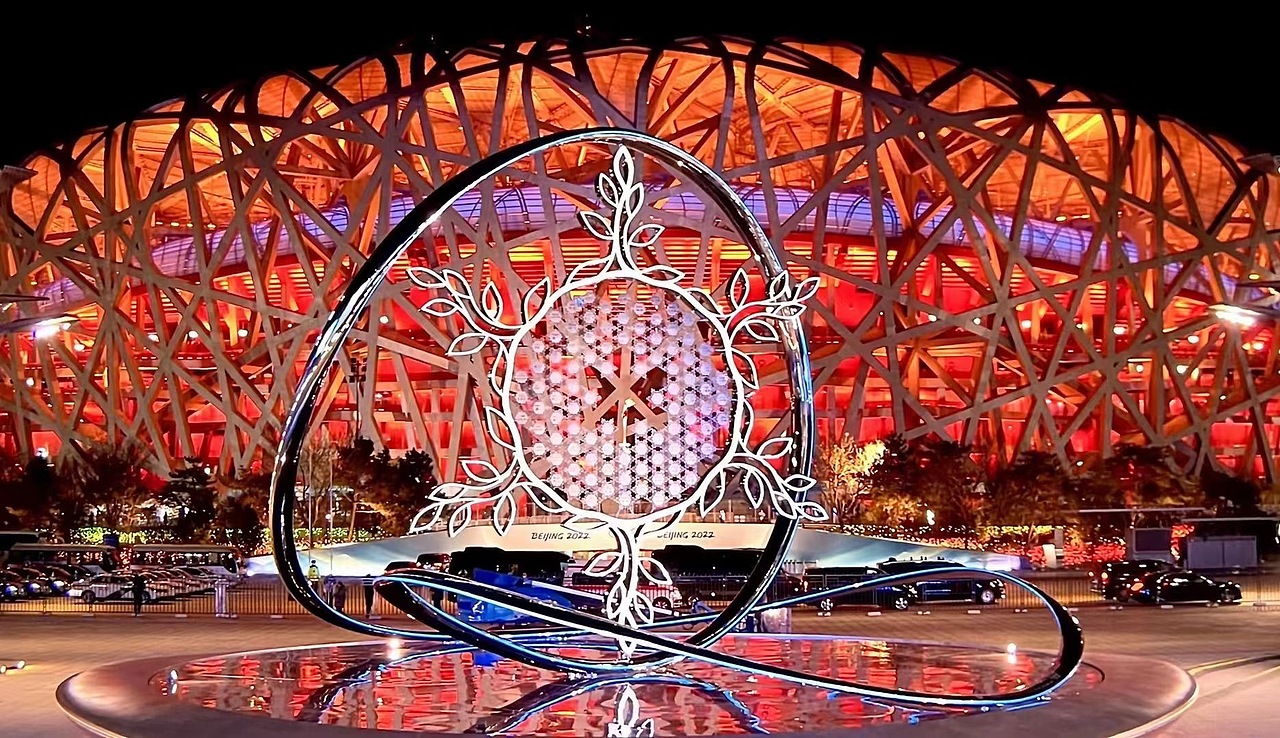

火炬台的造型在开幕式主火炬的基础上增加了环绕的银丝带以及镜面底盘,起到支撑稳定的作用,将大雪花以中轴的方式予以呈现。目前已成为国家体育场(奥林匹克中心)、北京市延庆区和河北张家口市三地的永久性雕塑供市民们近距离观赏纪念。火炬台不锈钢材质肌理表面经过抛光研磨后光可鉴人,作为一种艺术媒介,延伸了主火炬形象的艺术性,增添了人文之美。区别于传统的静态火炬台,此次动态雕塑作品作为对于冬奥艺术美学的全新阐释,是首次通过动态雕塑来呈现奥运运动之美,与冬奥精神遥相呼应。银丝带与大雪花呈非匀速的双向同心运动,为静态防止的火炬增加了时间维度与动态视觉;四周不断变化的环境、观赏者以及镜面成像的人与物都融入作品,成为火炬动态雕塑的一部分,与之浑然一体、晶莹剔透、光彩交相辉映,反映着全世界”更团结“”一起向未来“的奥运主题。
火炬台的造型在开幕式主火炬的基础上增加了环绕的银丝带以及镜面底盘,起到支撑稳定的作用,将大雪花以中轴的方式予以呈现。目前已成为国家体育场(奥林匹克中心)、北京市延庆区和河北张家口市三地的永久性雕塑供市民们近距离观赏纪念。火炬台不锈钢材质肌理表面经过抛光研磨后光可鉴人,作为一种艺术媒介,延伸了主火炬形象的艺术性,增添了人文之美。区别于传统的静态火炬台,此次动态雕塑作品作为对于冬奥艺术美学的全新阐释,是首次通过动态雕塑来呈现奥运运动之美,与冬奥精神遥相呼应。银丝带与大雪花呈非匀速的双向同心运动,为静态防止的火炬增加了时间维度与动态视觉;四周不断变化的环境、观赏者以及镜面成像的人与物都融入作品,成为火炬动态雕塑的一部分,与之浑然一体、晶莹剔透、光彩交相辉映,反映着全世界”更团结“”一起向未来“的奥运主题。
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
通过对鸟巢等三个场地的实地勘察,考虑到大众对冬奥冰雪的感知体验以及主火炬塔将在三地永久保留等多方面的因素,对与材质感官紧密相关的色泽、质感进行大量的材质表面实验,最终选择了易弯折、强度高、耐腐蚀、耐高温和耐低温特性的不锈钢材质,并运用8k抛光工艺。不锈钢表面经过抛光研磨后光可鉴人,并成为一种艺术媒介,延伸着作品的艺术性,也加强了作品的完整性。灵动的旋转和对周边环境的映射弱化了雕塑的体量感和轮廓清晰度,使得作品整体产生失重的轻盈感,四周的环境、观赏者通过镜面映射都融入了作品,成为火炬台的一部分,与之浑然一体、晶莹剔透、交相辉映。
通过对鸟巢等三个场地的实地勘察,考虑到大众对冬奥冰雪的感知体验以及主火炬塔将在三地永久保留等多方面的因素,对与材质感官紧密相关的色泽、质感进行大量的材质表面实验,最终选择了易弯折、强度高、耐腐蚀、耐高温和耐低温特性的不锈钢材质,并运用8k抛光工艺。不锈钢表面经过抛光研磨后光可鉴人,并成为一种艺术媒介,延伸着作品的艺术性,也加强了作品的完整性。灵动的旋转和对周边环境的映射弱化了雕塑的体量感和轮廓清晰度,使得作品整体产生失重的轻盈感,四周的环境、观赏者通过镜面映射都融入了作品,成为火炬台的一部分,与之浑然一体、晶莹剔透、交相辉映。
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
2022年北京冬奥会及残奥会三大赛区主火炬台设计
Collect
设计团队名单:
清华大学美术学院——马赛、李鹤、陈洛奇、谢让、查星宇、任续超、王梦瑶、尹金、杨菊<br>清华大学机械系——田煜、王子羲、高志、李新新、李远哲<br>清华大学土木工程系——石永久、涂程亮、王文昊<br>特别鸣谢单位:北京金鼎雕塑艺术有限公司、张艺谋导演团队、奥林匹克委员会<br><br>
设计团队名单:
清华大学美术学院——马赛、李鹤、陈洛奇、谢让、查星宇、任续超、王梦瑶、尹金、杨菊
清华大学机械系——田煜、王子羲、高志、李新新、李远哲
清华大学土木工程系——石永久、涂程亮、王文昊
特别鸣谢单位:北京金鼎雕塑艺术有限公司、张艺谋导演团队、奥林匹克委员会
