UI设计师如何助力PM的原型图（第二篇）

很多小伙伴们都说，从每期文章案例解析中学到了UI设计思维方法，每每听到这样的话很欣慰，确实如此，工作中的真实案例才会有更直接的设计体会。枯燥的理论大法确实很难吸收与运用，所以本期依旧带来三个UI设计助力PM原型图的案例解析。

案例解析

案例一：优化交互流程

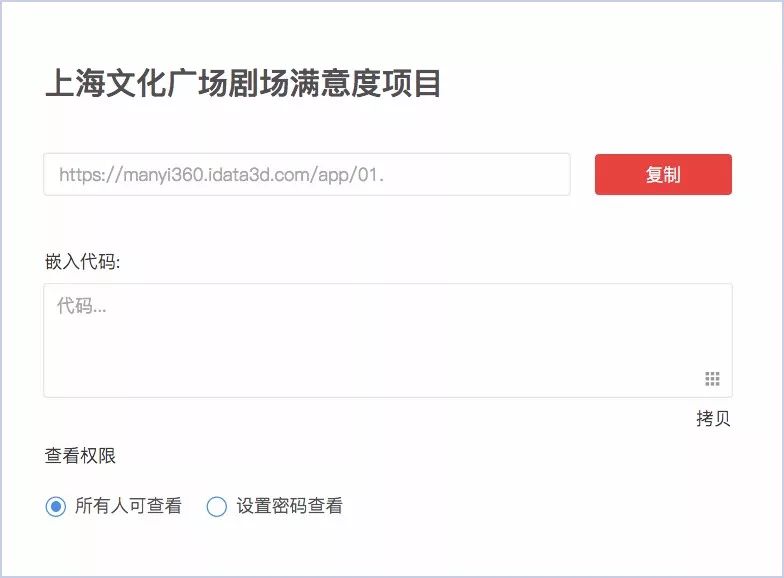

下面是原型图中的一个分享弹窗界面。

弹框作用是：分享产品的网页链接，可公开分享也可加密分享。

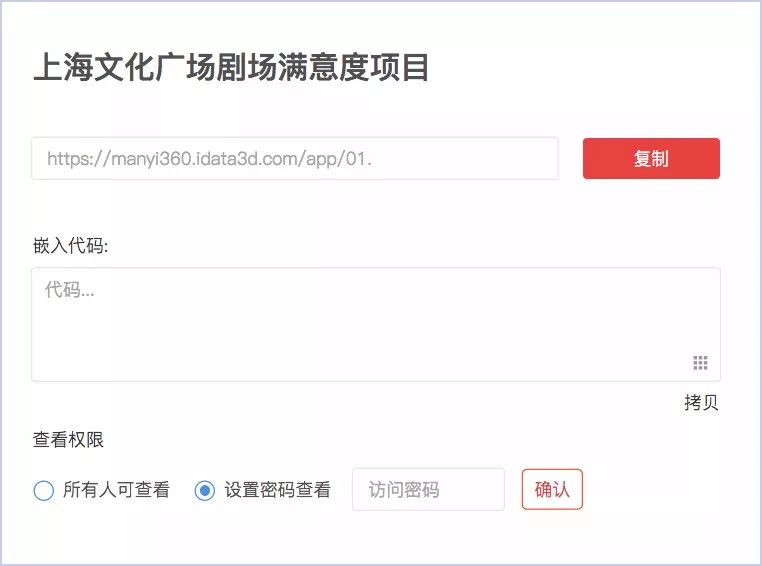

原型图的加密设置在弹窗底部，如果需要分享加密链接，就会有下图这样的操作：

选中“设置密码”在底部操作一番，回到上面点击复制，这样的页面布局会使用户从下往上操作，不符合逻辑，因为至上而下才是正常的操作习惯。

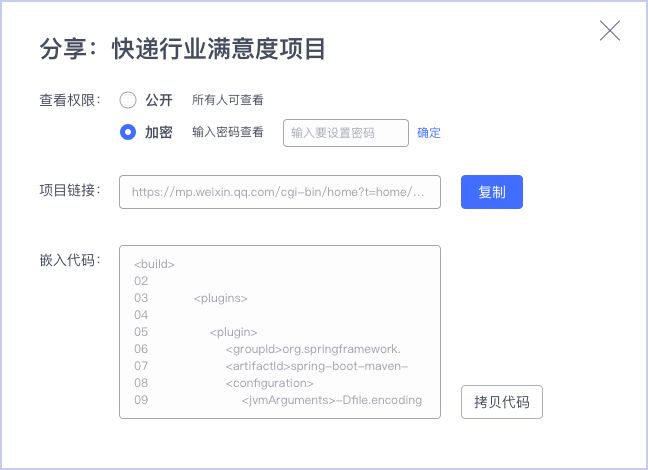

用户分享链接会有两个出发点，一是分享公开链接，二是分享加密链接两个出发点。明确了出发点后才会复制产品链接。所以修改后的设计稿是这样的：

把用户出发点的行为需求放到复制链接之上，这样就解决了操作不合理的问题，但这样的设计也未必是好方案！

选择“加密”设置好密码会有一个“确定”按钮，这样一来如果用户设置了密码，没点击“确定”按钮，那么最终复制的还是公开链接，而操作用户可能毫不知情，所以第一稿的防错机制设计的不够好。

为了避免用户会有操作失误的行为，做了交互上的优化：

优化后做了分页处理，交互上一步一步去引导用户，用户首先看到的页面是选择是否公开或加密选项，点击“创建链接”，跳到复制链接的页面。这两个页面都只有一个按钮可操作，所以不会出现操作失误的问题。

如果在此基础的操作上更加快捷方便，还能怎么设计呢？

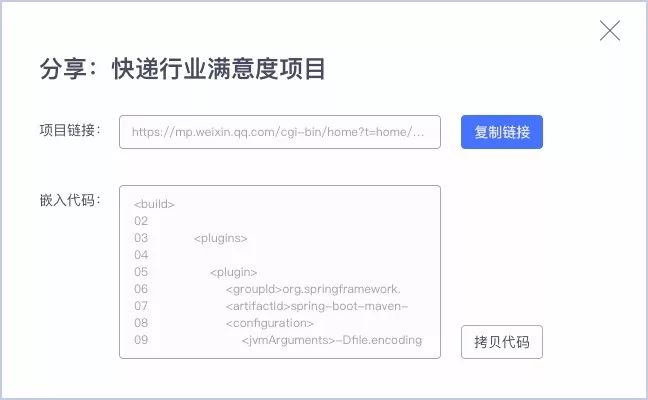

就是上图这个样子，当点击“创建链接”来到第二页自动复制链接，而不是再去点击“复制链接”，虽然只是一个简简单单的交互优化，但对于一个高频业务的操作来讲，一个工作人员一天使用鼠标的点击量就会减少一半。

案例二：优化交互流程

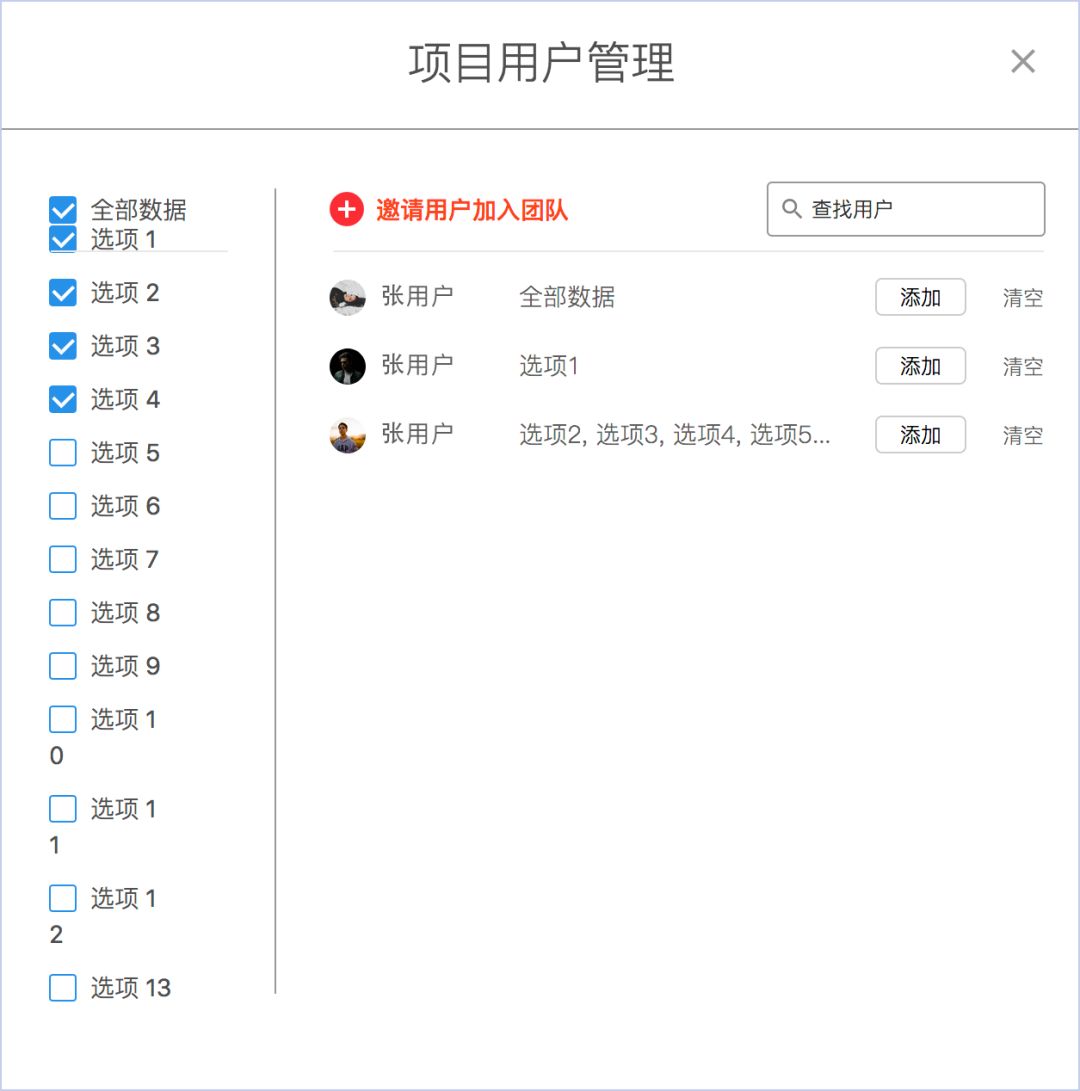

配置选项的弹框设计，看下图原型图：

原型图

如果你来操作上图的原型图，会先点击左侧的选项，还是会先点击右侧的添加按钮，我想总会有人点击“添加”按钮，因为页面的布局上没有做好清晰的操作引导。

最可怕的体验是，用户配置完成一个人，给下一个人配置，还得清除第一个人中  下一个人不需要的选项，来来回回点击着实麻烦。

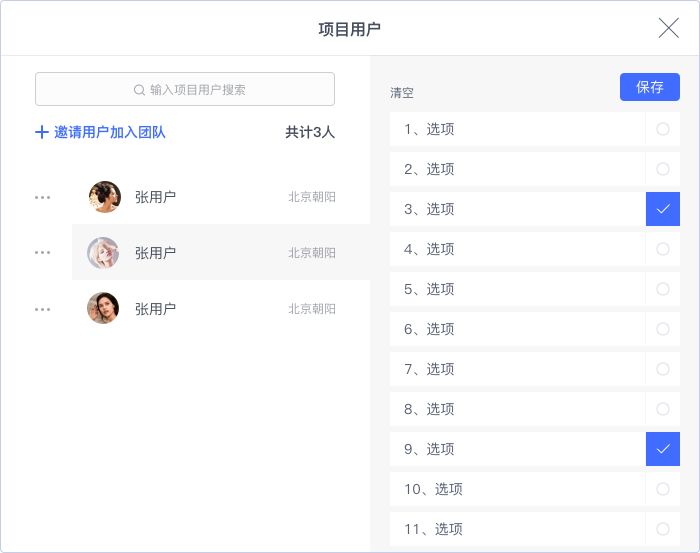

最终设计稿

用户点开这个弹框是要给某个人配置选项，所以用户首选要找到某个人。

根据人浏览页面的习惯，从左到右，从上到下，把人的选项放到弹框页面左侧，方便用户快速找到人且不受其他元素干扰，左侧功能可以邀请新人，也可以搜索某个人，都是协助更快的完成用户选项配置。

原型图中有邀请新人，但是没有移除人，应该是漏掉了，这时我们就要找PM去确认一下。确认后加上移除按钮，那应该怎么加呢？

移除某个人是个低频操作，所以设计成三个点图标，点击选择删除，并且需要再次确认要移除，防止误操作。

“清空”跟“保存”（原型图的添加）是控制选项列表的操作，所以优化后放到一起。

案例三：判断对了业务，关心错了需求

业务需求中常常伴随着伪需求，如果不能分析出什么是伪需求，那么这个产品的设计可能要遭殃了，下面分享的案例是因为一个伪需求导致的错误设计。

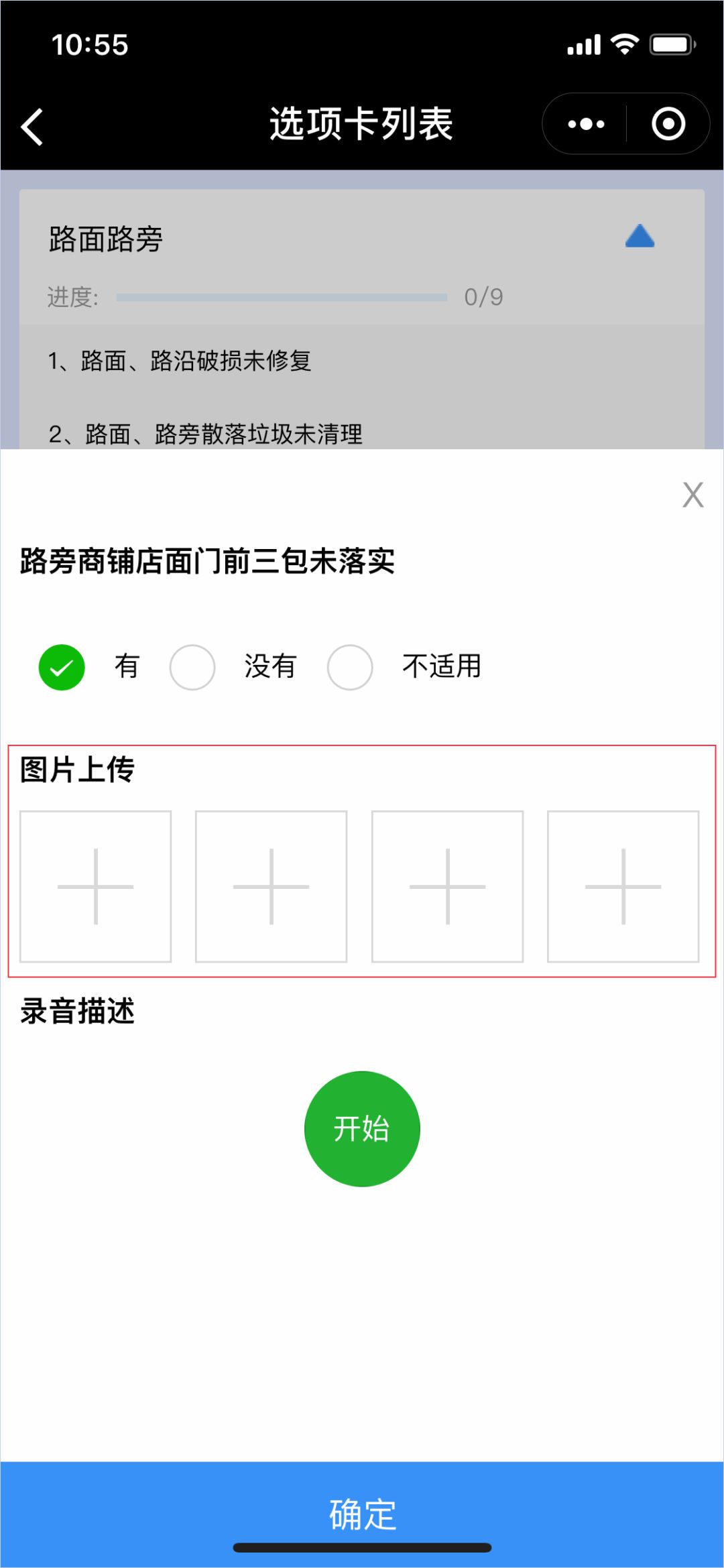

原图

上图是线上的一个产品，红框里面的上传图片的业务需求这样的：

1、最多可上传4张图片。

2、每个图片需要指定的位置。

3、删除某一张图片后面的图片不向前排列，保持删除图片的位置，方便替换新的图片。

通过这三条需求有了上面的线上设计，样子就像打麻将开杠一样，实际上2、3条都是伪需求，因为这样的设计造成了，每次传照片都是一张一张的传，也就是传四张照片需要点击四次上传。

传照片是每次都会有的行为；

删除照片，替换照片是不一定有的行为；

所以上传照片是高频行为；

删除，替换照片是低频行为；

结论：

为了满足一个低频的需求，影响了高频的体验，是不可取的，尤其是替换照片排列顺序完全可以全部删掉，重新去相册选择照片顺序上传，能够满足修改的需要。产品设计中，一般要优先考虑高频的操作体验，低频其次。

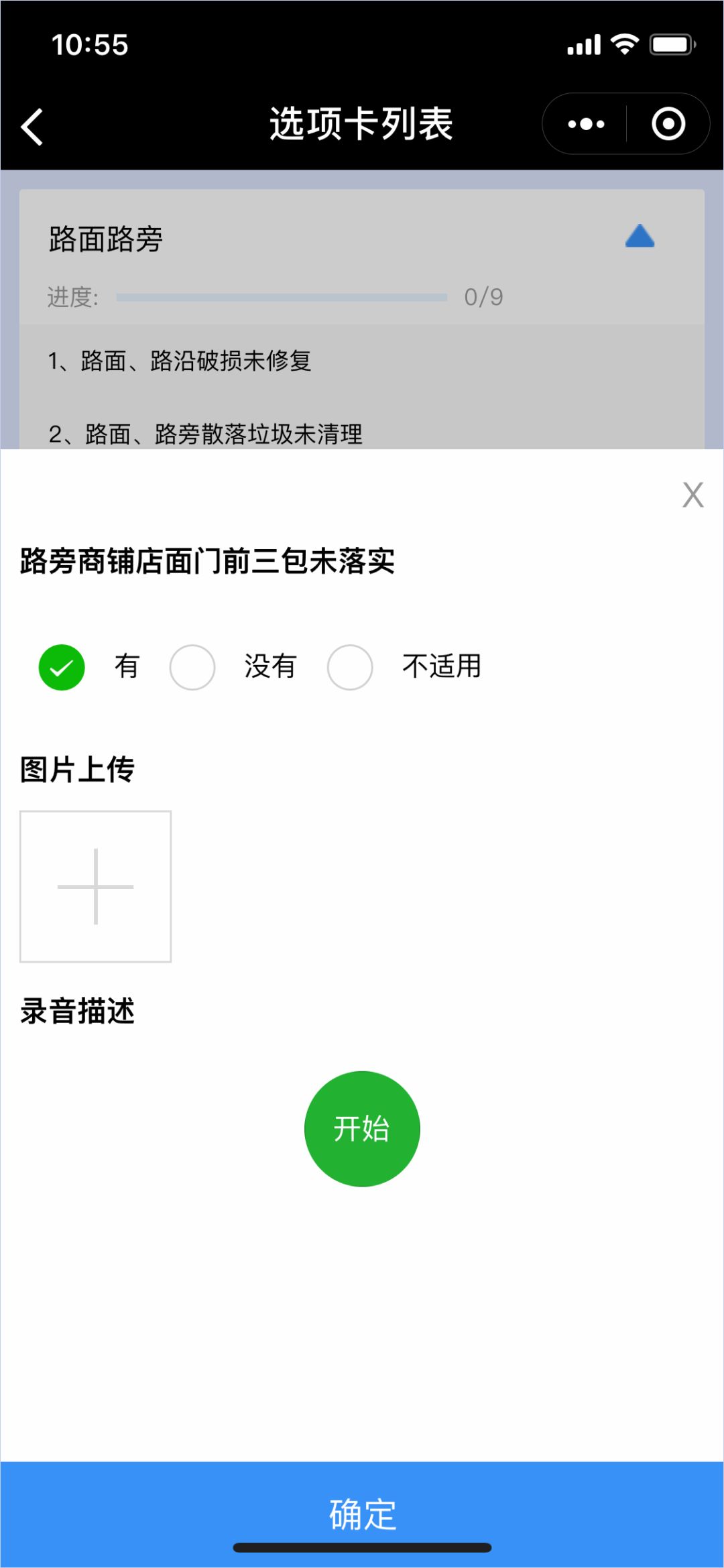

改后

修改方案直接去掉后面三个上传按钮即可，用一句话总结就是：

判断对了业务，关心错了需求
