威利斯吉普车教程（贴图篇）

        威利斯吉普车模型贴图材质教程

作者：小步CG

前言：

本教程面向对3ds max和PS有一定了解的读者。本教程介绍了一个完整的模型的制作：分UV以及绘制贴图和VRAY材质的大体制作过程以及简单的合成。希望对初学者能有一定的帮助，如果高手对此实例有更好的建议欢迎批评指导，我将万分感谢。如有疑问可加我的群83833526进行讨论。我的邮箱地址mxb7291008@126.com。

第2个大部分，贴图的绘制。

1拆UV

首先需要对这个模型进行UV的拆分。其实像这种东西的UV拆分比较简便，直接使用MAX自带的分即可，而且这里只对大的外壳进行拆分其余部分尤其是小东西是不需要拆UV的，给自动盒子UV和面UV都是可以的，这样可以节省大量的时间，并且效果也能得到很好的保证。

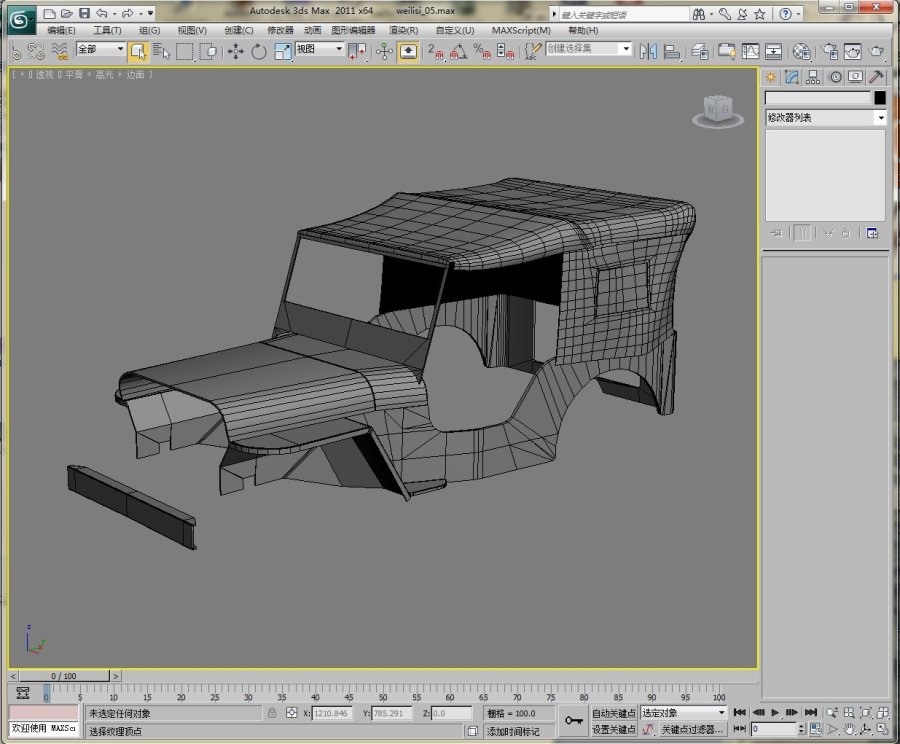

最后在查看整个模型后决定需要拆UV的模型如下图：

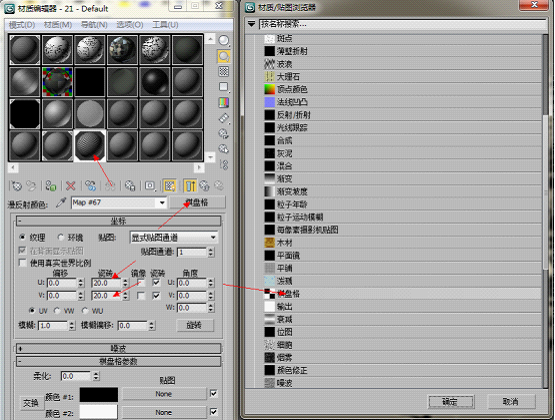

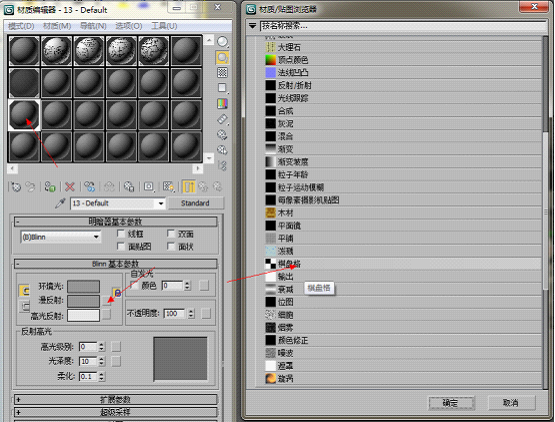

然后我们给这个部分上一个棋盘格的材质，随便找一个默认材质球在漫反射贴图上面加一个棋盘格，并将排列XY都给20 这个要根据模型的需要设定。

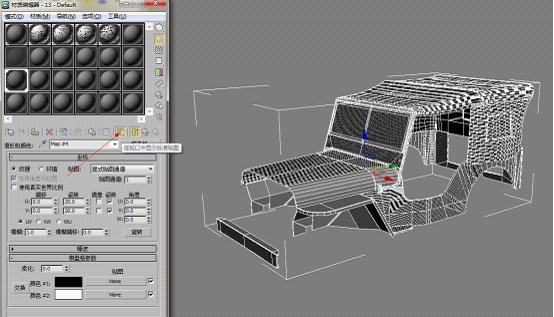

然后赋予模型当前材质，并要点下在视口中显示标准贴图。大概会出现下列效果。

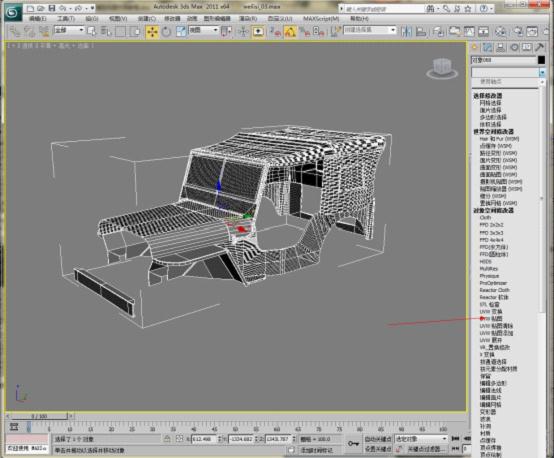

这个时候我们要给这个模型加一个UVW MAP修改器，如图

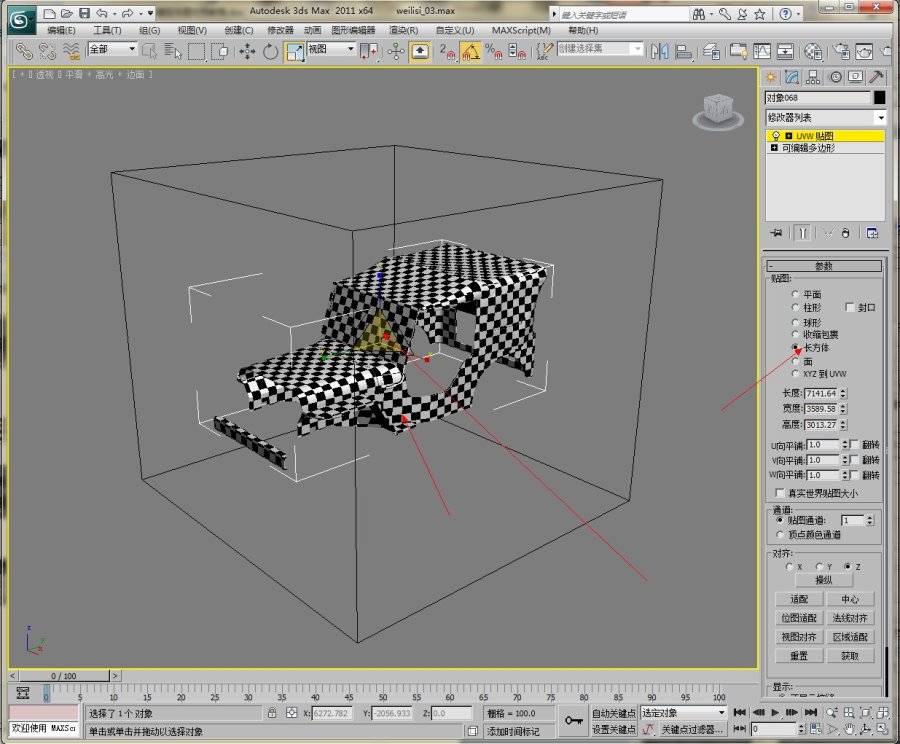

然后点选长方体UV方式，用缩放工具达到棋盘格上下看都是正方形为止。如图

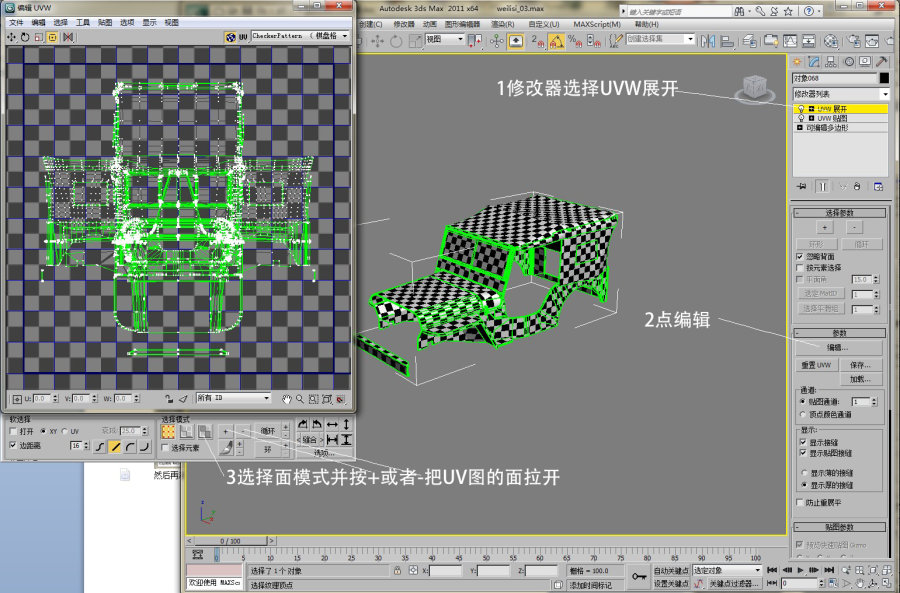

然后再添加一个命令UVW展开，并点编辑出现UV编辑对话框。如图

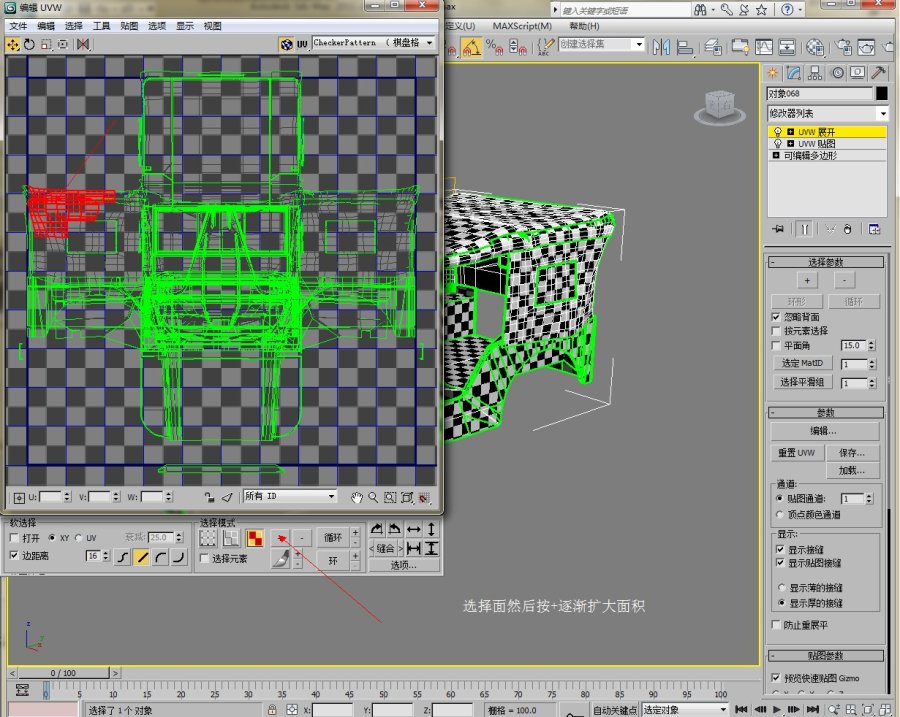

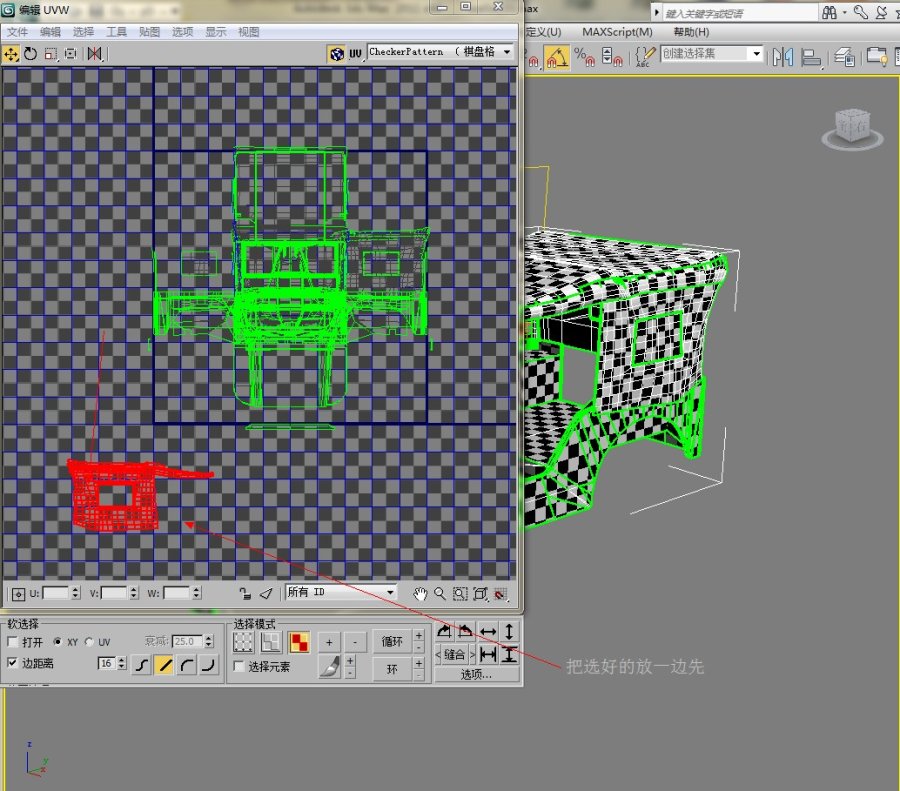

选择面方式点+逐渐扩大选择范围并把单独的块拉出来暂时放一边，如图

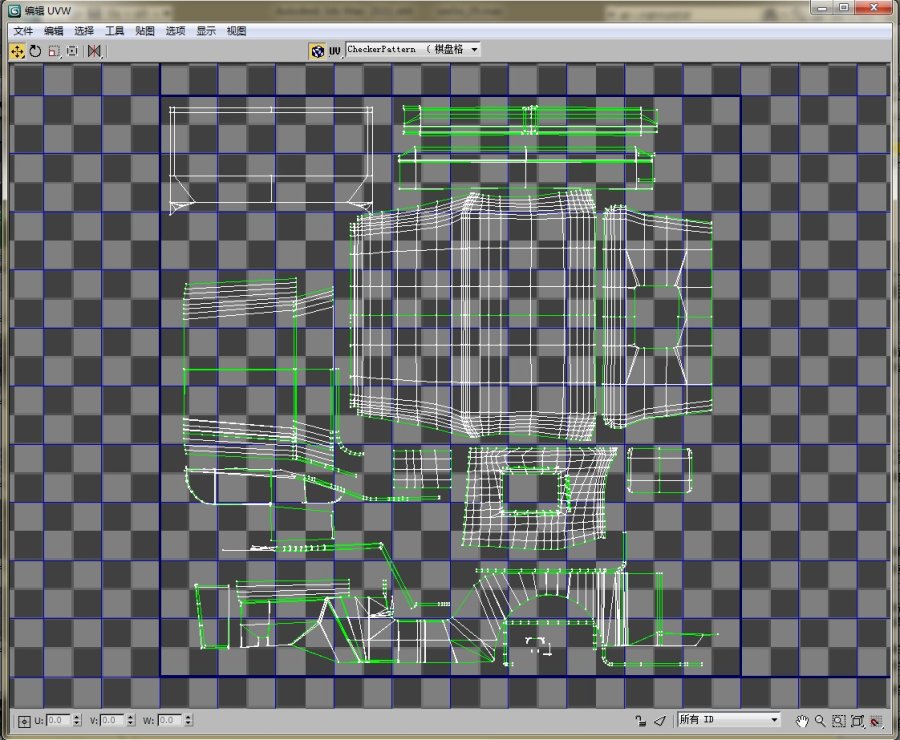

然后把其余的按照相同的方式都选好，最终自己摆放成如下图或者自己觉得更好的方式。

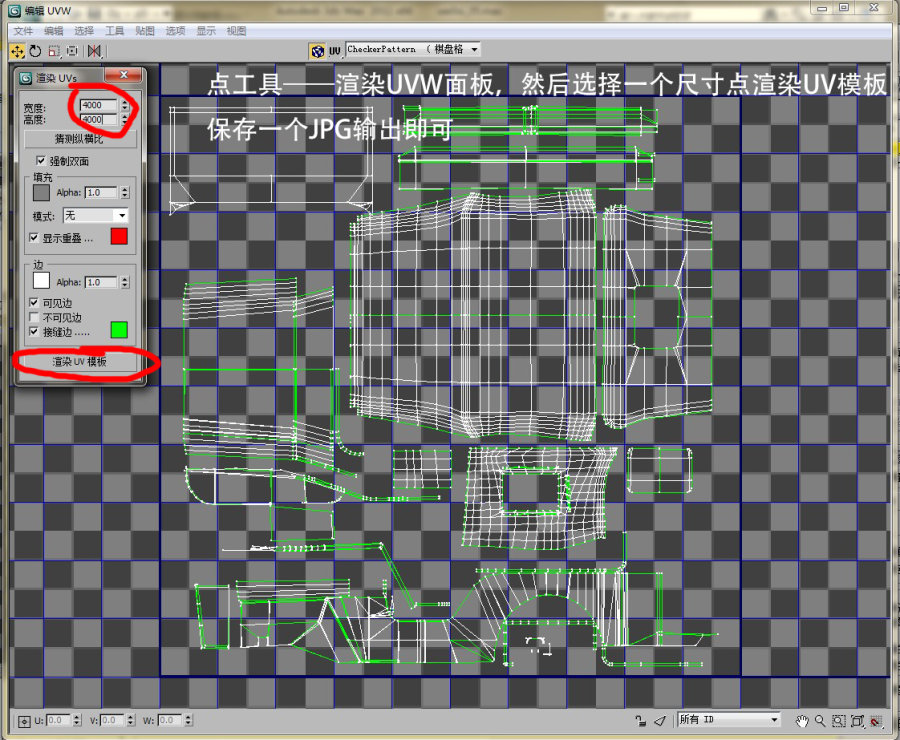

然后点工具-渲染UVW面板弹出渲染UV，选择一个尺寸渲染输出。

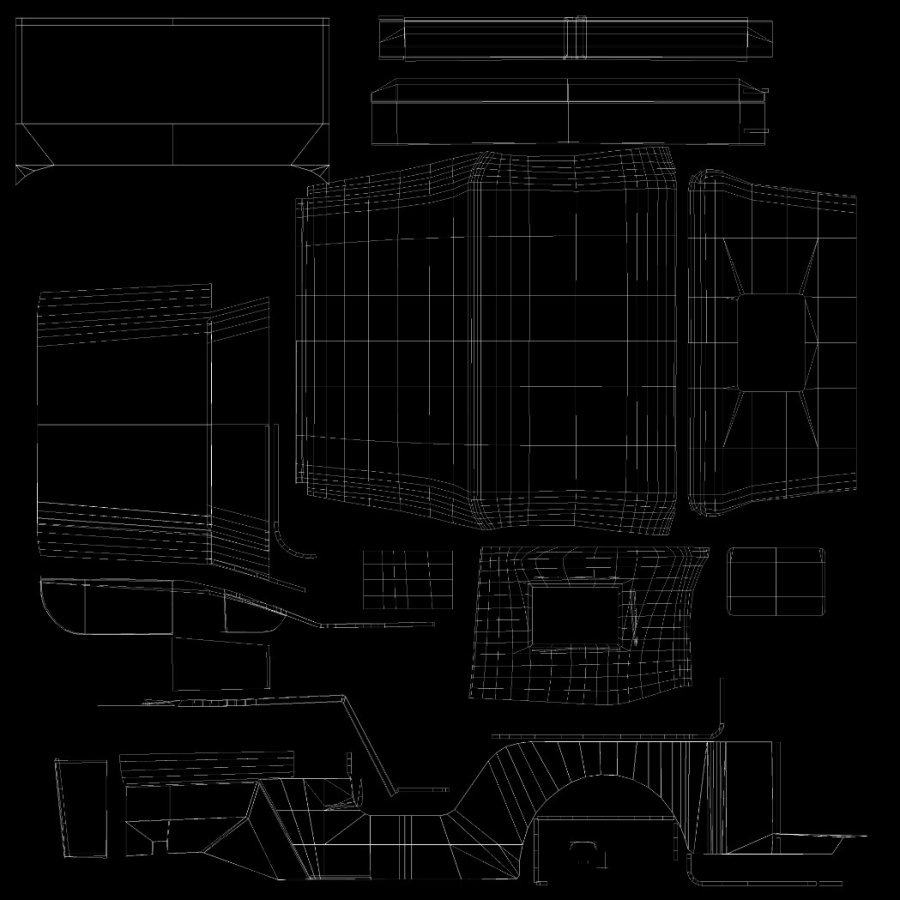

最终得到一张UV图片。如图

至此UV完毕。接下来就是贴图的绘制工作了，这里需要注意的是UV有些位置可能用正方形UV的时候可能出现拉伸，这里可以局部进行调整，局部单独进行UV的拆分最后再整合进总的UV里面即可。

--------------------------------------------------华丽的分割线-------------------------------------------------

2绘制贴图

接下来需要用到PHOTOSHOP CS6进行贴图的制作：

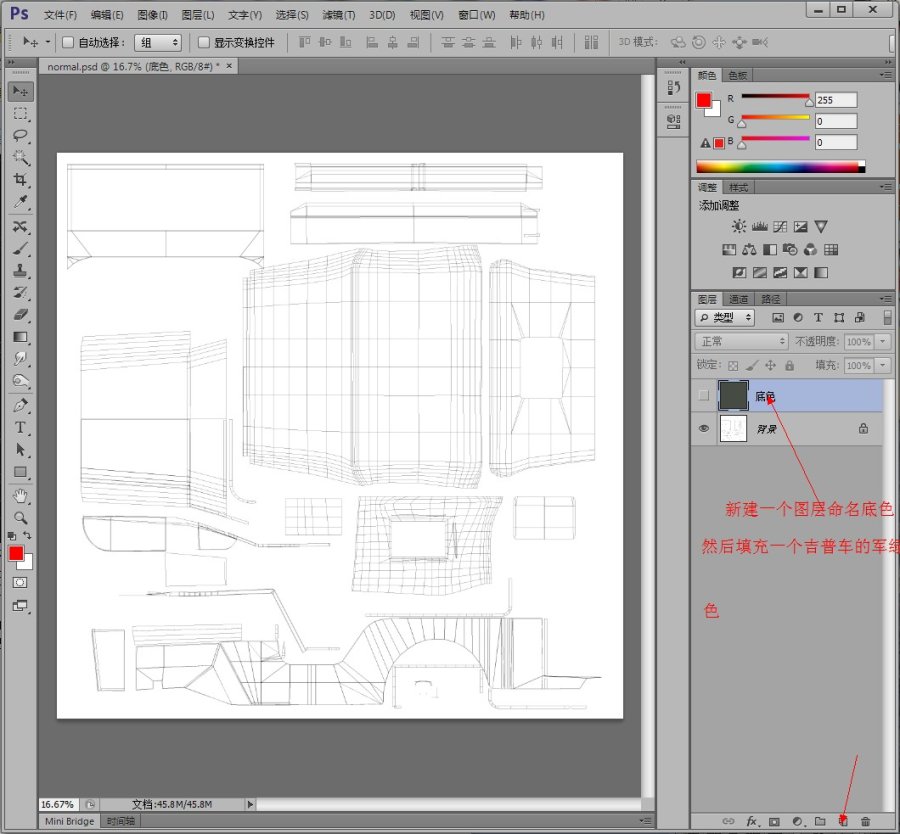

打开PS CS6然后把之前导出的UV图拖进PS。如图

然后我们再次创建新的图层叫做底色层并创建一个组，因为这里需要多种旧化的贴图，

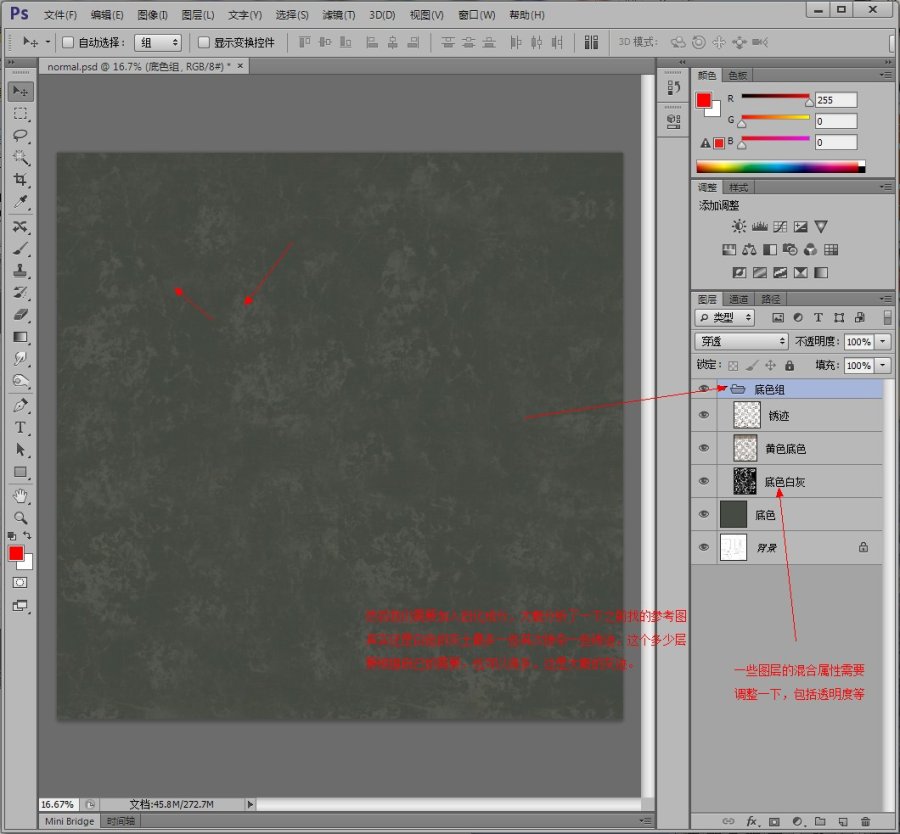

根据自己对照片的观察，看看底层存在那些旧化，然后调整图层属性和透明度等达到适合的程度如图。这是第一步旧化。如图

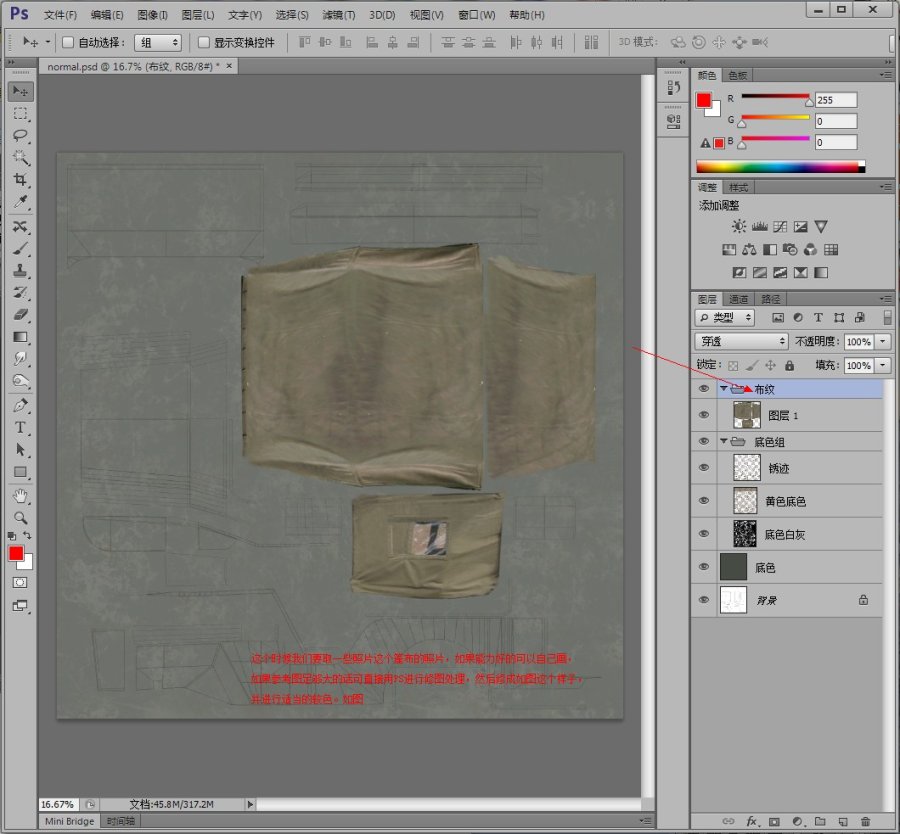

接下来我们做篷布部分，这里需要注意对于能力好的童鞋可以自己画。也可以用PS进行修图，如果参考图足够大的话，然后修成如下图的实例，这里可能需要很多操作，比如选区，图章工具,较色 合并等等。

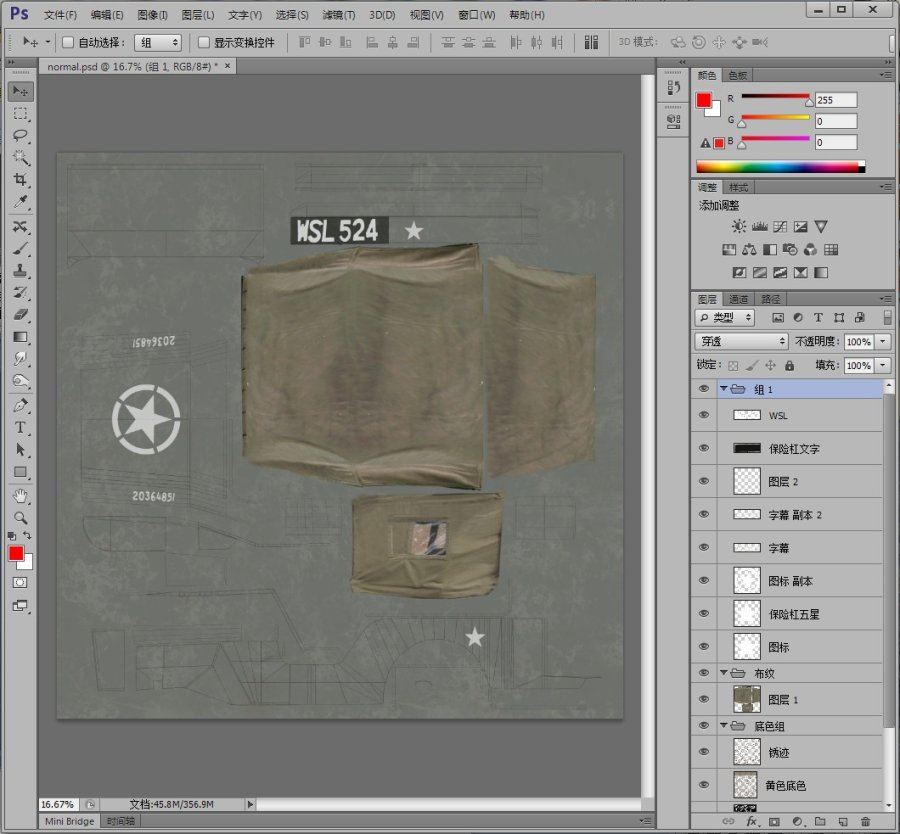

接下来我们绘制图案层，这个比较灵活可以根据自己的喜好绘制不同时代的图标上去，注意适当降低下透明度。不要太实，如图

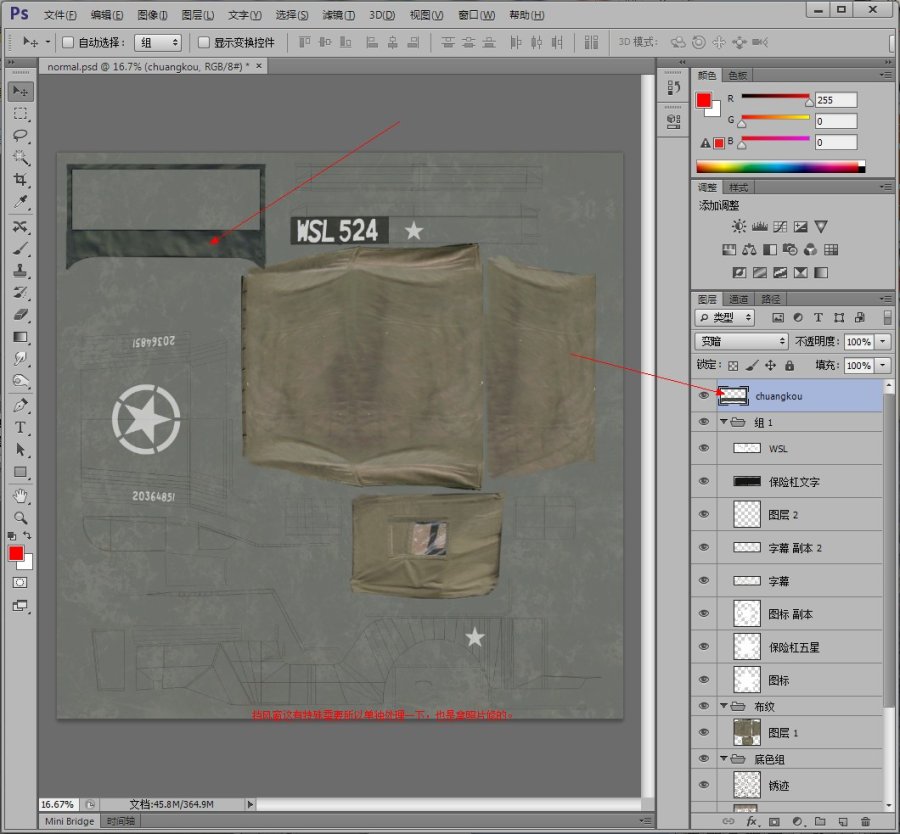

这里的灵活性其实很多，为了需要我单独把前挡风窗的位置修了一下这里面积比较大，大家根据需要进行处理。注意混合属性。如图，

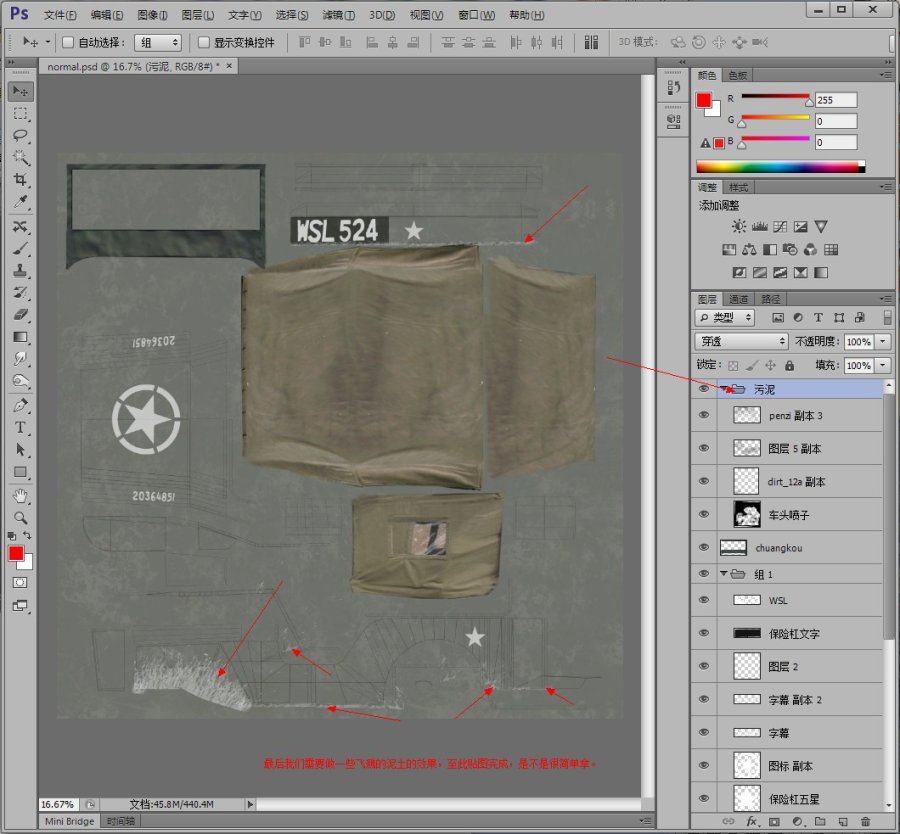

然后这里需要加一些局部的飞溅的白土效果，根据参考照片。添加的位置需要注意下。

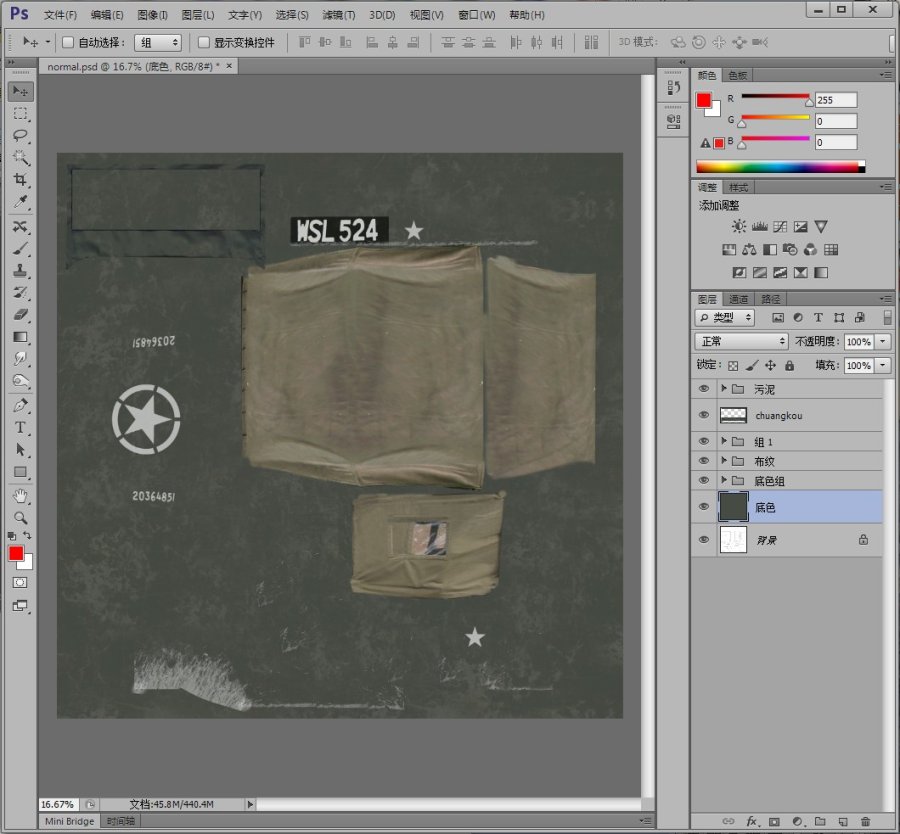

最后把各项属性调整完毕，底色的透明度调回100%贴图部分基本完工。是不是很简单那。

至此贴图完工。

由于我们使用的是PS修出来的图片带明暗关系，因此我们可以直接转换一个法线贴图出来

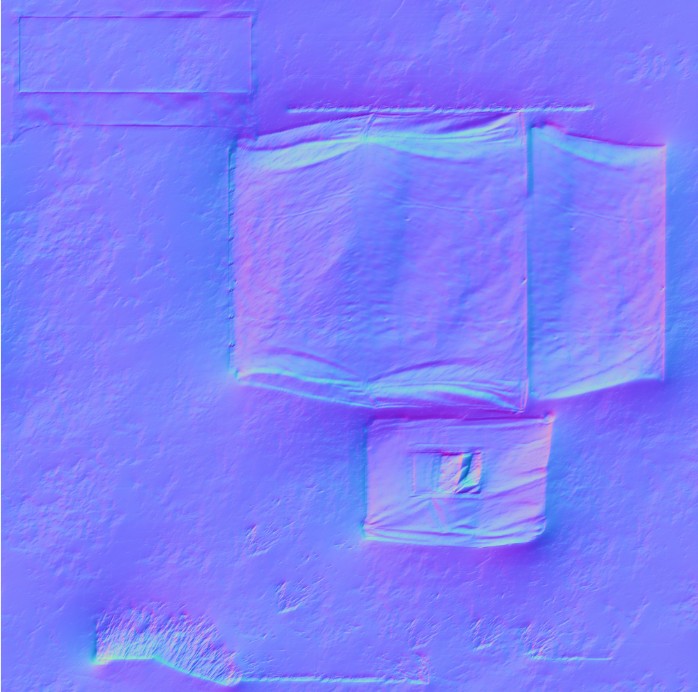

推荐软件CRAZYBUMP，直接可以把多种贴图直接转换成你需要的贴图。这里用他转换一张法线图

此部分完
