浪涌保护器前端后备保护器的选型与安装方案

在现代电气系统中，浪涌保护器（SPD）承担着抵御雷电冲击和操作过电压的关键任务。然而，SPD在长期运行或遭遇强雷击后，可能出现短路或开路失效。若前级未配置与其性能匹配的过电流保护装置，不仅可能导致防雷功能失效，甚至可能引发设备损坏或火灾事故。因此，SPD前端配套安装电涌后备保护器（SCB）已成为防雷系统设计的必要条件。

根据NB/T 42150-2021《低压电涌保护器专用保护装置》标准开发的SCB系列后备保护器，专为SPD设计，能够在雷击冲击下保持不分断，并在SPD失效时快速切除工频电流，真正实现“防雷不中断，故障可隔离”的双重保护效果。

1. 后备保护器的基本功能

后备保护器（SCB, Surge Circuit Breaker）安装在SPD前端，与SPD串联使用。其主要功能包括：

耐受雷电冲击不分断： 当SPD承受雷电流（kA级）冲击时，SCB可在极短时间内保持导通，避免SPD因前级保护器误脱扣而失去防护作用。

快速切除故障电流： 当SPD内部出现短路或击穿后的小工频电流（通常为数安至数十安）时，SCB会在规定时间内动作，切断故障支路，防止电弧、发热等引起火灾。

确保配电安全： SCB的动作特性专为SPD匹配设计，既保证系统雷电防护连续性，又杜绝因SPD失效引起的连锁电气事故。

2. 传统断路器与熔断器的局限性

传统的断路器（MCB）或熔断器在面对雷电冲击电流时常出现误动作或拒动：

误动作： 当SPD泄放雷电流时，断路器因响应时间过短而跳闸，导致SPD无法继续工作；

拒动作： 当SPD短路失效时，普通断路器因动作曲线滞后无法及时断开，造成过热和火灾隐患。

相比之下，SCB采用防雷专用脱扣机构与特定的通断时间曲线，真正实现“雷击不断、电故能断”的安全逻辑。

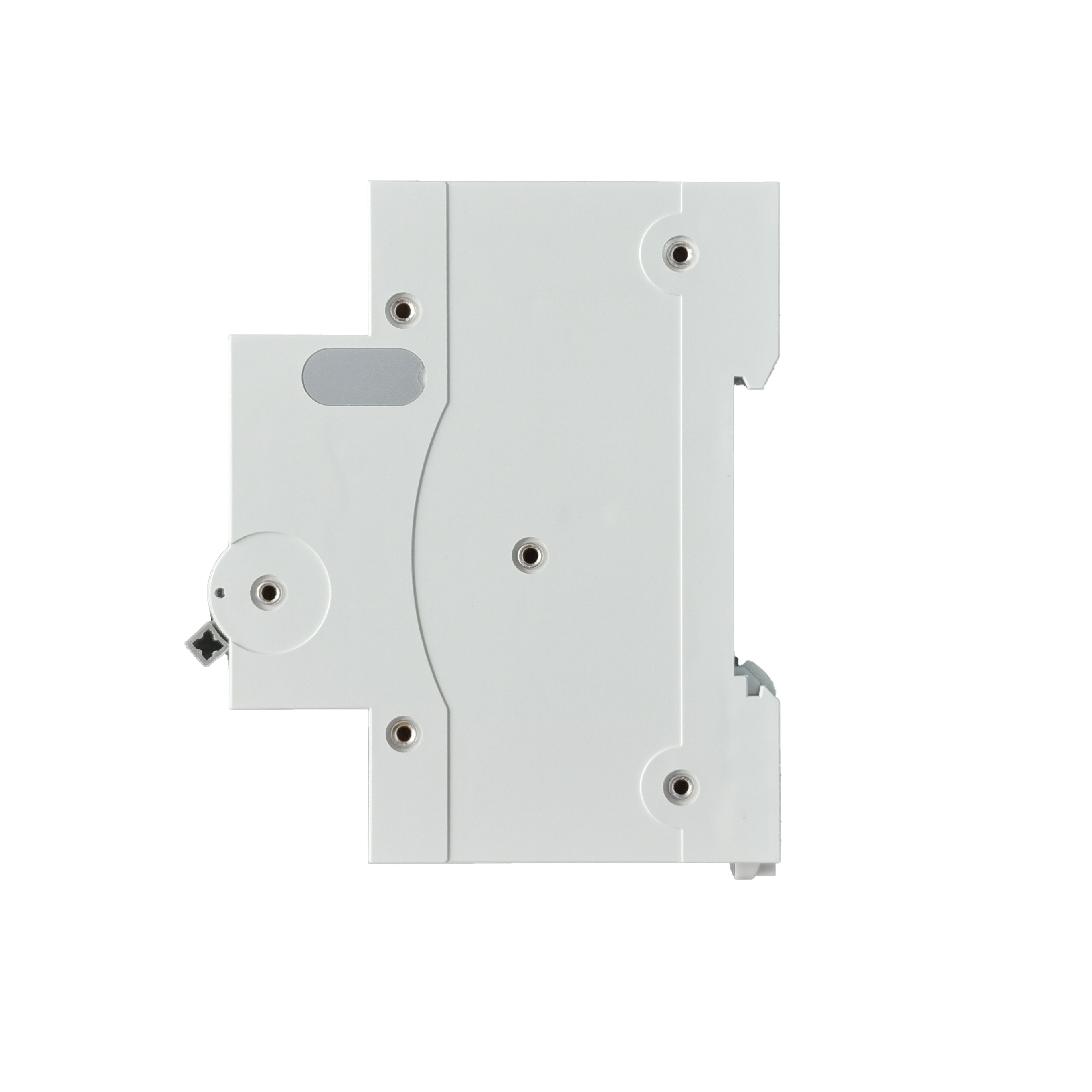

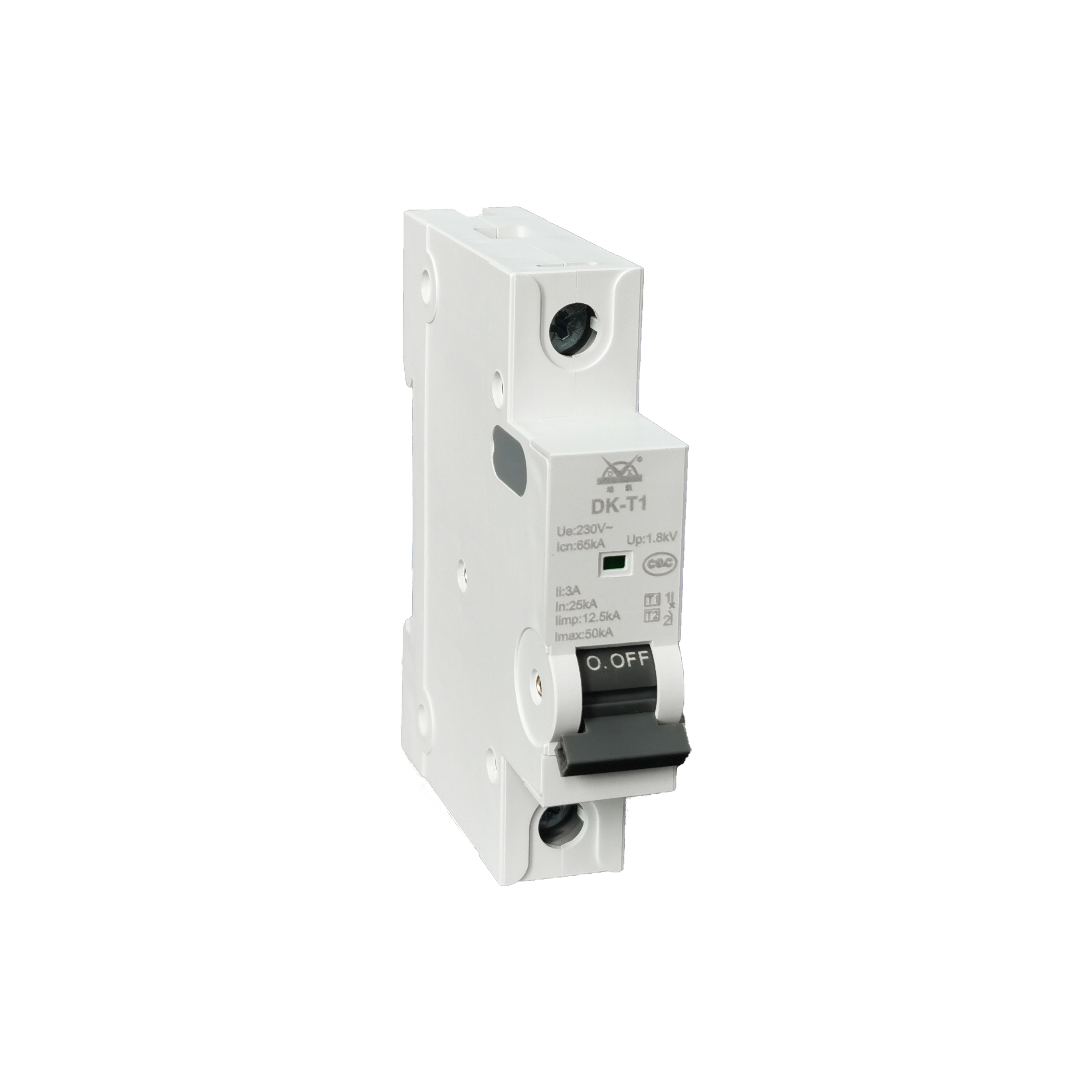

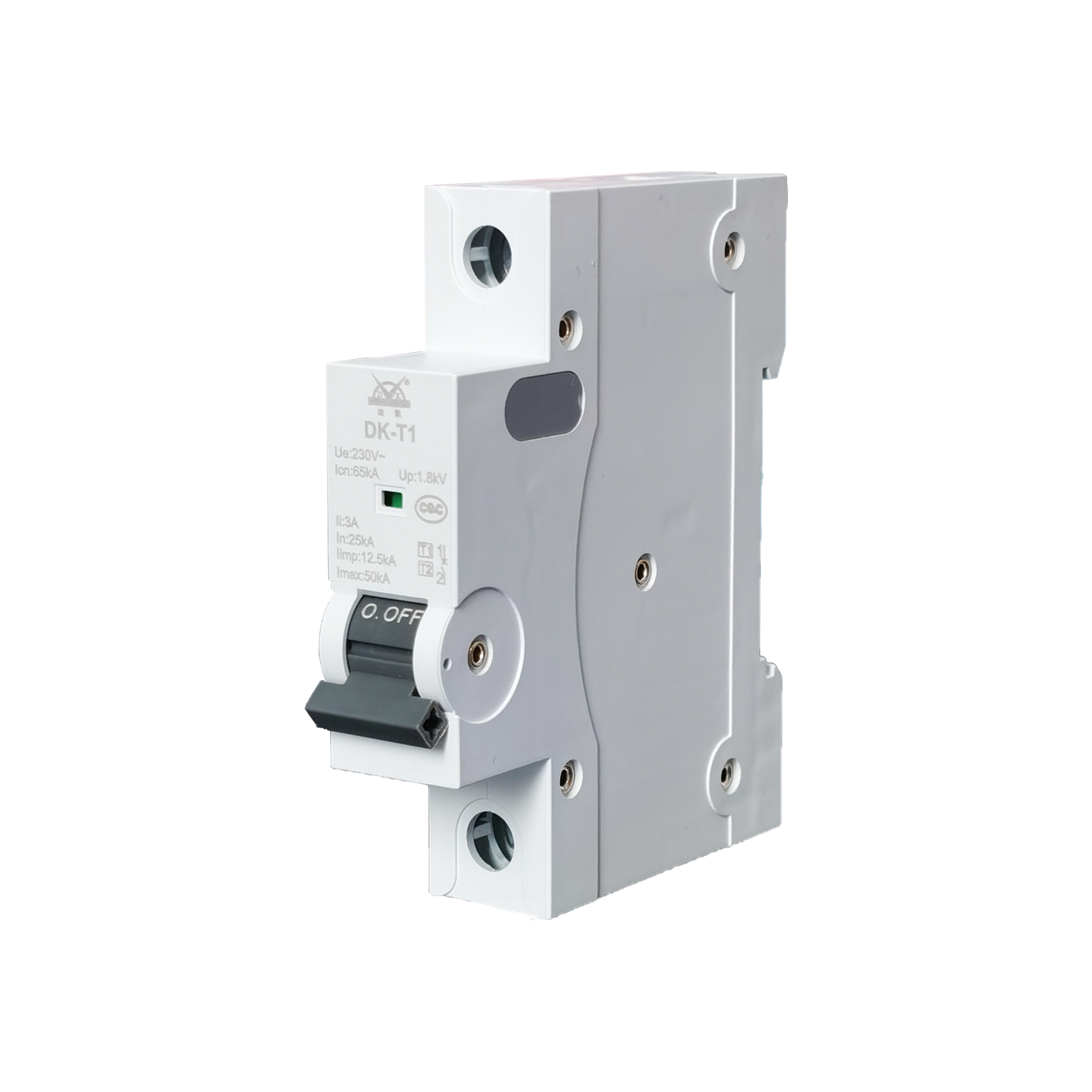

地凯科技推出的DK-T系列电涌后备保护器，分为三种规格型号：DK-T1、DK-T2、DK-T3，对应不同防护分区（LPZ）及SPD类型的匹配使用。其主要技术参数和选型原则如下：

1. 执行标准

NB/T 42150-2021《低压电涌保护器专用保护装置》

GB50057-2010《建筑物防雷设计规范》

GB50343-2012《建筑物电子信息系统防雷技术规范》

这些标准明确规定：SPD前级回路应串联专用过电流保护装置，以确保系统防雷的安全性与可维护性。

2. 型号与应用范围

DK-T1：LPZ0 与 LPZ1 交界处，一级防雷SPD（I级SPD），变电站进线、建筑物总配电箱、风电升压站

DK-T2：LPZ1 与 LPZ2 交界处，二级防雷SPD（II级SPD），楼层配电箱、机房分配电柜、工业控制柜

DK-T3：LPZ2 后续防护区，三级防雷SPD（III级SPD），终端设备前端、电信机柜、精密电子设备

其中，DK-T1系列具有更高的雷电流耐受能力，可承受雷击冲击电流不分断；DK-T2、DK-T3则强调快速分断能力与残流控制性能，适用于后级SPD的精密防护。

匹配SPD等级选型：

当SPD为I级防雷（总配电柜）时，应选用DK-T1型SCB；

当SPD为II级防雷（分配电箱）时，应选用DK-T2型SCB；

当SPD为III级防雷（设备端口）时，应选用DK-T3型SCB。

考虑电源系统形式：

TN-S/TN-C-S系统： 采用三相四线或三相五线配置的SCB；

TT系统： 应确保SCB具备足够的极间绝缘和快速分断能力，避免接地电流扩散。

环境适应性：

在高湿度或高海拔地区，应使用具备防护外壳（IP65）的型号，确保长期运行稳定。

远程监控功能选配：

对于重要场所如数据中心、轨道交通控制室、石化厂区等，建议选配带**远程告警接口（干接点输出）的型号，可实时监控SCB通断状态，实现智能化防雷管理。

高匹配性：

DK系列SCB由地凯科技根据SPD特性曲线专门设计，与地凯SPD系列（如DK-25G.DK-80,DK-40等）完全匹配，性能稳定可靠。

高雷电耐受力：

采用专用复合触点与磁吹结构，可耐受大雷电流冲击而不脱扣，保障SPD防雷功能持续有效。

安全分断与防火设计：

内置灭弧装置与热脱扣保护，能在SPD短路后有效切断回路，防止过热和火灾风险。

智能监控可扩展：

提供RS485远程信号输出接口，可与防雷监控系统对接，实现SCB状态的可视化监测和远程维护。

在现代电力与信息系统防雷设计中，SPD与SCB的组合使用已成为行业共识。

，严格遵循国家与行业标准，针对不同防护分区提供专业化匹配方案，不仅提高了系统防雷可靠性，也有效保障了用电安全和设备运行连续性。
