建筑物防雷检测与电子信息系统防雷接地实施方案

随着信息化与智能化建筑的普及，建筑物内部的电子信息系统（如机房、监控、通信、消防控制、楼宇自控等）对电磁环境的抗干扰与雷电防护提出了更高要求。建筑物防雷检测与防雷接地不仅关系到建筑结构安全，更直接影响电子设备的运行可靠性与信息系统的稳定性。

建筑物防雷检测是通过检测建筑物防雷装置的完整性、连续性及接地性能，验证其是否符合国家标准《GB 50057-2010 建筑物防雷设计规范（2015版）》和《GB/T 21431-2015 建筑物防雷装置检测技术规范》的要求。

（1）检测目的

保障建筑结构安全：防止直击雷对建筑结构和人员造成损害。

保护电子设备：降低感应雷、雷电波侵入导致的电磁干扰和浪涌破坏。

验证防雷系统有效性：确保接地网、电位连接、SPD等设备运行正常。

（2）检测分类

新建建筑竣工检测：在建筑交付使用前，全面检测防雷装置的施工质量。

定期检测：按照《GB/T 21431-2015》规定，一般建筑物应每年检测一次，重点场所如医院、机场、通信枢纽、数据中心应每半年检测一次。

改建扩建检测：防雷系统有改造、扩容时应进行专项检测。

事故复检：雷击后或设备异常后，应立即复测防雷系统完整性。

根据《GB/T 21431-2015》和《GB 50057-2010》的技术要求，建筑防雷检测应涵盖以下内容和参数。

（1）接闪器系统检测

包括避雷针、避雷带、引下线、接地装置等。

检测项目与参数要求如下：

避雷针/带安装高度：与设计图纸核对，允许偏差 ≤10mm

引下线连接：连续性、焊接质量，焊接长度 ≥6倍导体直径

连接电阻：每段焊点测量，≤0.03Ω

材质及防腐层：镀锌层完整，无锈蚀、无断裂

机械强度：固定牢靠，满足抗风≥30m/s

（2）接地装置检测

检测重点为接地电阻、接地极数量、接地线规格、连接点腐蚀情况等。

一般防雷建筑物，≤10Ω，三极法或钳形法

电子信息系统，≤4Ω，三极法

机房防雷接地，≤1Ω（推荐≤0.5Ω），三极法精测

电力系统接地网，≤0.5Ω，接地网互联检测

综合接地系统，各子系统电位差 ≤0.1Ω，等电位检测

（3）等电位连接检测

确保建筑物内各金属管道、设备外壳、通信接地端子与防雷主接地端可靠连接。

检测要求：

主等电位连接导体截面积≥25mm²铜或≥50mm²镀锌扁钢；

次等电位连接导体截面积≥6mm²铜；

电位差≤0.1Ω。

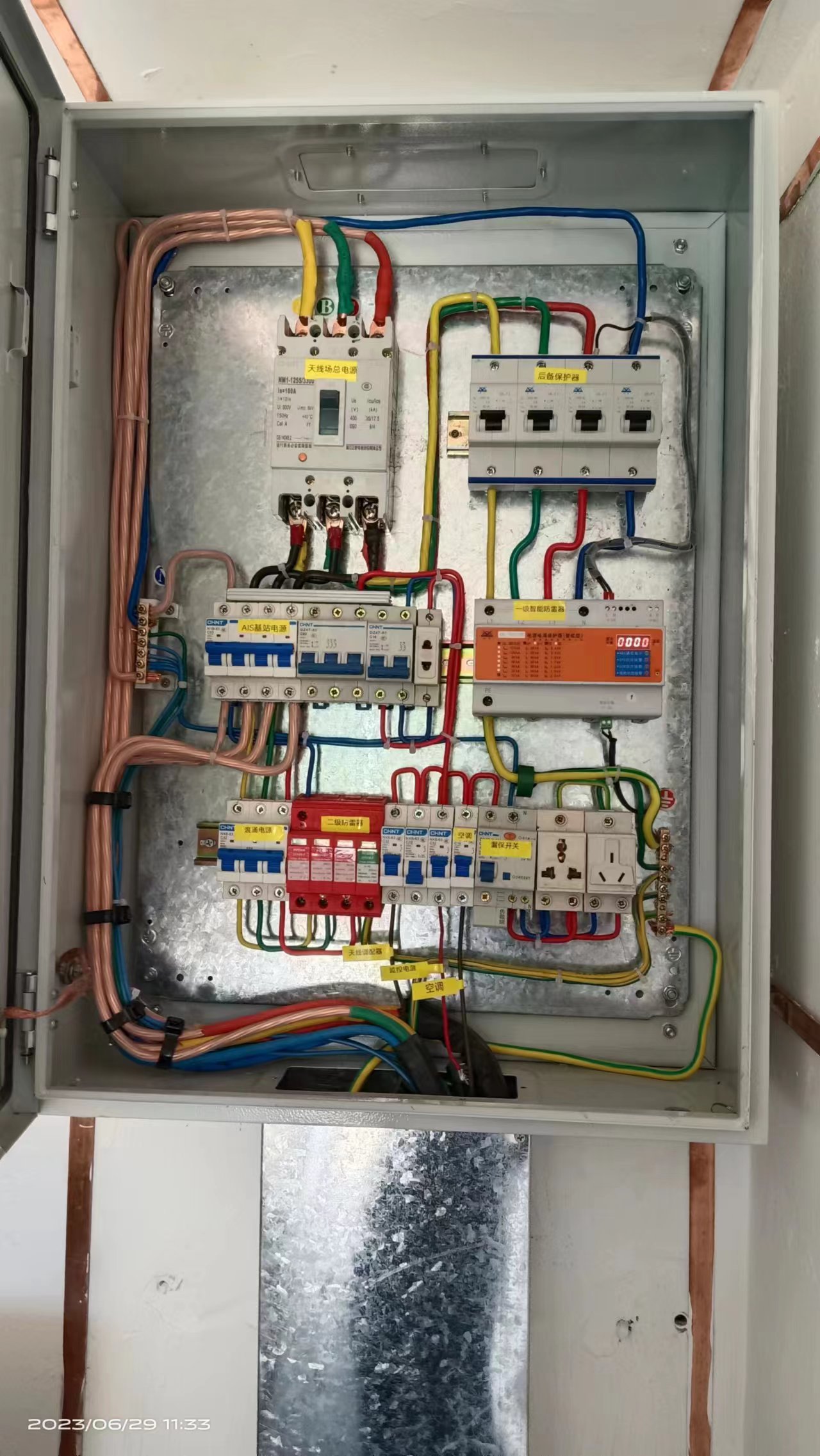

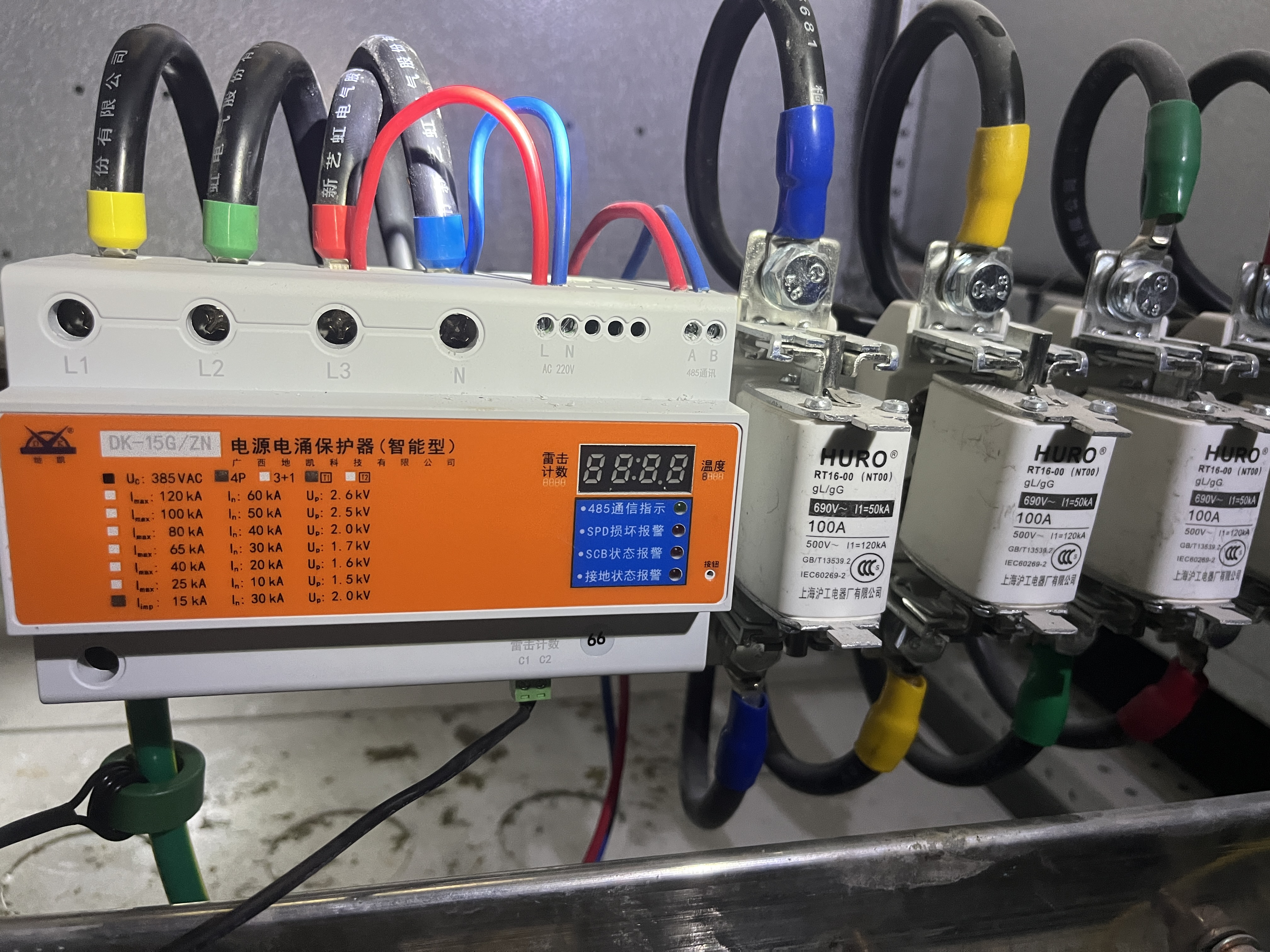

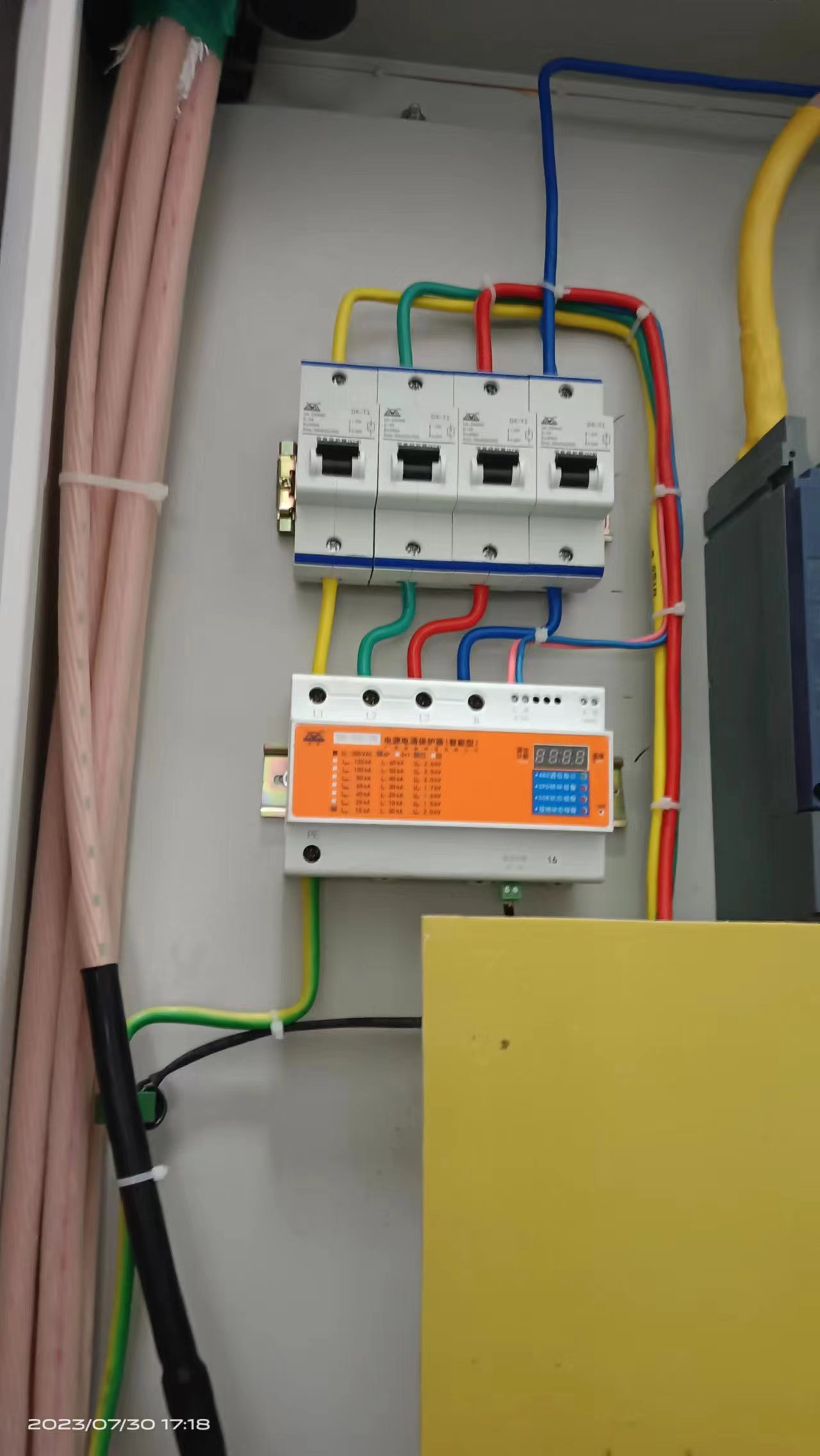

（4）SPD浪涌保护器检测

SPD是建筑电子系统防雷的核心。检测内容包括：

动作指示状态（红色表示失效）；

连接导体长度 ≤0.5m；

SPD接地电阻≤4Ω；

标称放电电流In ≥20kA（II级）或Iimp ≥12.5kA（I级）；

残压（Up）应低于被保护设备耐压1.5倍以内。

电子信息系统包括计算机机房、监控中心、通信基站、楼宇自控系统等，其接地设计与检测必须满足电磁兼容与雷电防护要求。

（1）接地系统类型

依据《GB 50343-2012 建筑物电子信息系统防雷技术规范》，系统接地可分为：

工作接地，维持系统电位稳定，≤4Ω

保护接地（PE），人员安全防触电，≤4Ω

防雷接地（L），泄放雷电流，≤10Ω

信号参考地（SRG），抑制共模干扰，≤1Ω

综合共用接地网，所有接地共用，电位差≤0.1Ω，推荐值≤1Ω

（2）接地导体选型

铜排：≥40×4mm 或铜缆≥25mm²；

镀锌扁钢：≥40×4mm；

引下线与接地极焊接长度≥100mm，焊缝饱满无气孔。

机房设备接地应采用**“星形连接”或“网状等电位连接”**，避免地环路。

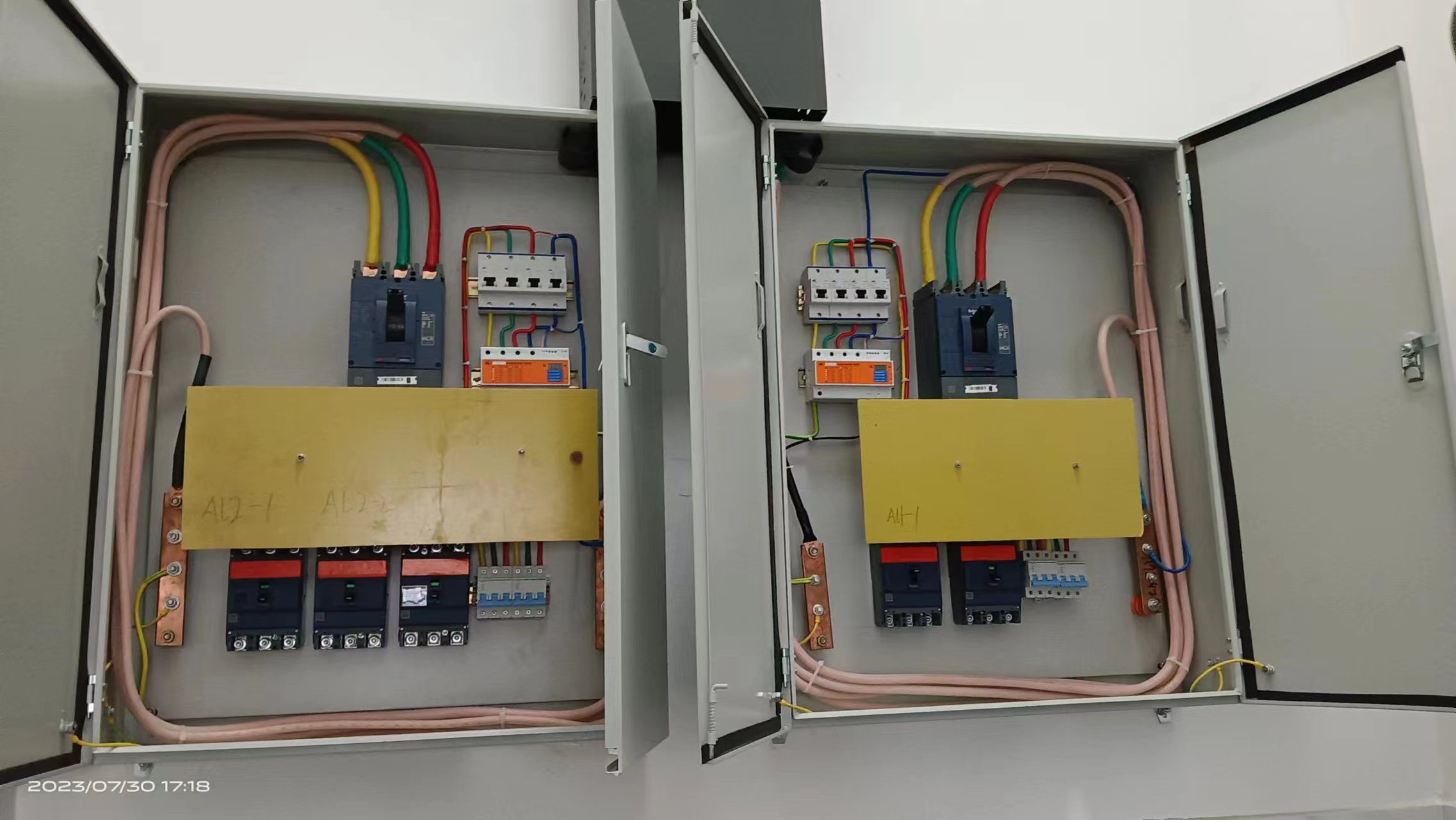

（3）SPD配合保护

电源主干线采用I级SPD（Iimp≥12.5kA）；

二级分配柜采用II级SPD（In≥20kA，Up≤1.5kV）；

终端设备信号端口采用III级信号SPD（In≥5kA，Up≤800V）；

各级SPD间隔≥10m或串联隔离器（如SCB后备保护器）配合。

（1）检测前准备

查阅设计图纸与竣工资料；

明确检测点位、数量与仪器型号；

环境要求：无强电干扰、接地周围湿度适宜；

仪器要求：接地电阻测试仪精度±2%，钳形测试仪分辨率≤0.01Ω。

（2）检测部署步骤

接闪器系统检测：测量每条引下线的连接电阻与连续性；

接地电阻测试：采用三极法在地网四周20m处测量；

SPD状态检测：记录每个防雷箱SPD指示灯状态；

等电位连接检测：逐点测量等电位端子箱连接电阻；

形成数据记录表：包括测量日期、环境湿度、仪器编号；

出具检测报告：符合《GB/T 21431-2015》要求的检测记录格式。

（3）检测周期与维护

建筑物防雷装置：每年检测1次；

电信、数据中心、医院等信息系统：每半年检测1次；

雷击季节前后必须复检；

接地极腐蚀、SPD更换后应立即复测。

（1）高层建筑与公共建筑

顶部布设避雷针、避雷带；

立面均布引下线；

接地网采用环形封闭结构，电阻≤10Ω；

每年汛期前检测一次。

（2）数据中心与通信机房

双重接地系统（防雷地+工作地共网）；

SPD三级保护：主进线柜、UPS输入端、终端设备；

等电位连接所有机柜外壳；

接地电阻控制≤1Ω；

每半年检测一次。

（3）工业厂房与能源系统

钢筋骨架作为自然引下体；

各配电柜SPD In≥40kA；

SCB后备保护器与SPD配合；

接地极采用铜包钢复合材料；

每年检测一次接地连续性。

建筑物防雷检测与电子信息系统防雷接地是保障建筑安全与设备稳定运行的基础工程。依据国家标准《GB/T 21431-2015》和《GB 50343-2012》实施的系统检测，不仅可以有效预防雷电灾害，还能为智慧建筑与信息安全提供长期稳定的防护屏障。
