SPD浪涌保护器接线攻略：详细方案、步骤与类型区别

浪涌保护器（SPD，Surge Protective Device）是低压配电系统中防雷和电涌防护的关键元件。正确的接线方法直接影响SPD的响应速度、泄流能力和保护效果。

将系统讲解SPD浪涌保护器的接线步骤、不同类型接线方案、接线顺序及注意事项，帮助工程师和用户安全规范施工。

SPD安装于电源进线与负载之间，通过并联或串联方式连接在电力系统中，主要泄放雷电感应电流、操作过电压等瞬态能量。

接线设计应符合以下国标要求：

GB 50057-2010《建筑物防雷设计规范》

GB/T 18802.1-2020《低压电涌保护器（SPD） 第1部分：性能要求和试验方法》

GB 50343-2012《建筑物电子信息系统防雷技术规范》

主要设计原则如下：

“三短一粗”原则：连接线应短（≤0.5m）、直、粗（≥6mm²铜线）。

优先接地：SPD的PE线必须优先、单独、可靠接地，接地电阻≤4Ω（通信系统建议≤1Ω）。

相线顺序正确：不得接反或错相，否则SPD无法正常动作甚至损坏。

配合后备保护器：SPD前端应串联SCB后备保护器或断路器，额定电流及分断能力匹配SPD泄流等级。

以三相四线制（TN-S系统）为例，SPD接线顺序如下：

1. 准备与安全断电

确认电源已断电；

使用绝缘工具和检测仪表确保无电压残留；

检查SPD型号、电压等级（Un）、标称放电电流（In）、最大放电电流（Imax）等参数是否符合系统要求。

2. SPD安装位置

I级SPD：安装在总配电柜进线端，用于承受雷电流冲击（Iimp≥12.5kA）。

II级SPD：安装于分配电箱或重要负载配电端（In=20~40kA）。

III级SPD：安装在终端设备或插座端，提供精细保护（Up≤1.5kV）。

安装层级建议为：配电柜主进线 → 分配箱 → 终端设备，形成多级保护系统。

3. 接线步骤

（1）电源端接线：

将SPD的L（相线）端分别接至配电回路的L1、L2、L3；

将SPD的N（中性线）端接入系统中性母排；

对于三相四线制系统，选用4P SPD（含L1、L2、L3、N端）；

对于单相系统，选用1P+N或2P SPD。

（2）接地端接线：

SPD的接地端（PE）必须单独连接至接地母排；

接地线截面积不得小于6mm²铜线（推荐10mm²以上）；

严禁将SPD接地线串联经过设备外壳或金属管道；

接地线与相线、零线走向应尽量平行、间距小于10cm，避免形成感应环路。

（3）连接后备保护器：

SPD前端串联专用SCB或C型断路器；

选型标准：

额定电流In ≥ SPD的最大持续工作电压Uc对应电流值；

分断能力 ≥ 系统短路电流；

连接顺序：

电源 → SCB后备保护器 → SPD → 接地。

（4）检查与通电测试：

确认接线牢固，无虚接、松动；

SPD指示窗口为绿色表示正常；

通电后测量相线与PE、N间电压正常（220V或380V±10%）；

SPD报警或遥信端（若有）可接入监控系统，实时显示SPD状态。

1P SPD：单相两线（L-PE），L→SPD→PE 家用设备、小型配电箱，仅保护相线与地之间

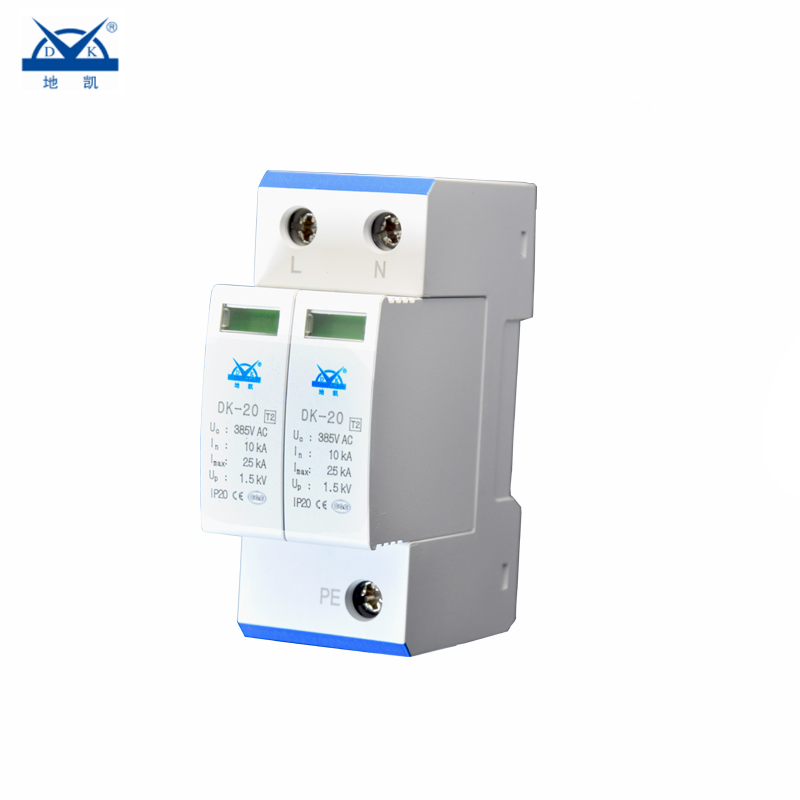

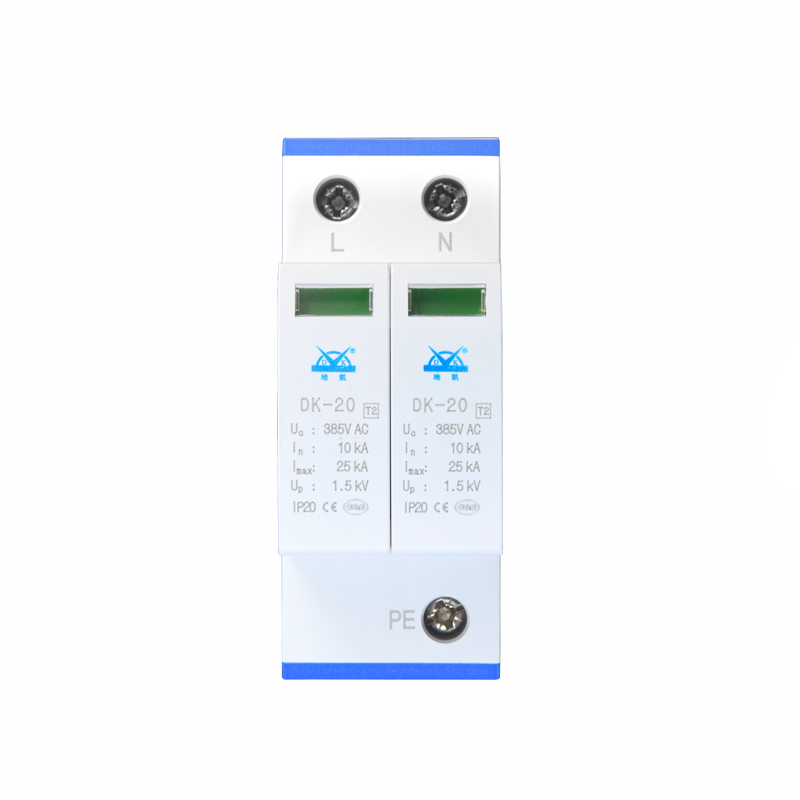

1P+N SPD：单相三线（L-N-PE），L→SPD→N，N→SPD→PE 单相分配箱、照明回路，对称放电，防护更完善

2P SPD：单相系统，L→SPD→N 控制箱、通信设备，无专用PE端

3P SPD：三相三线（L1-L2-L3） L1→SPD→L2→SPD→L3，三相无中性线系统，常用于电机负载系统

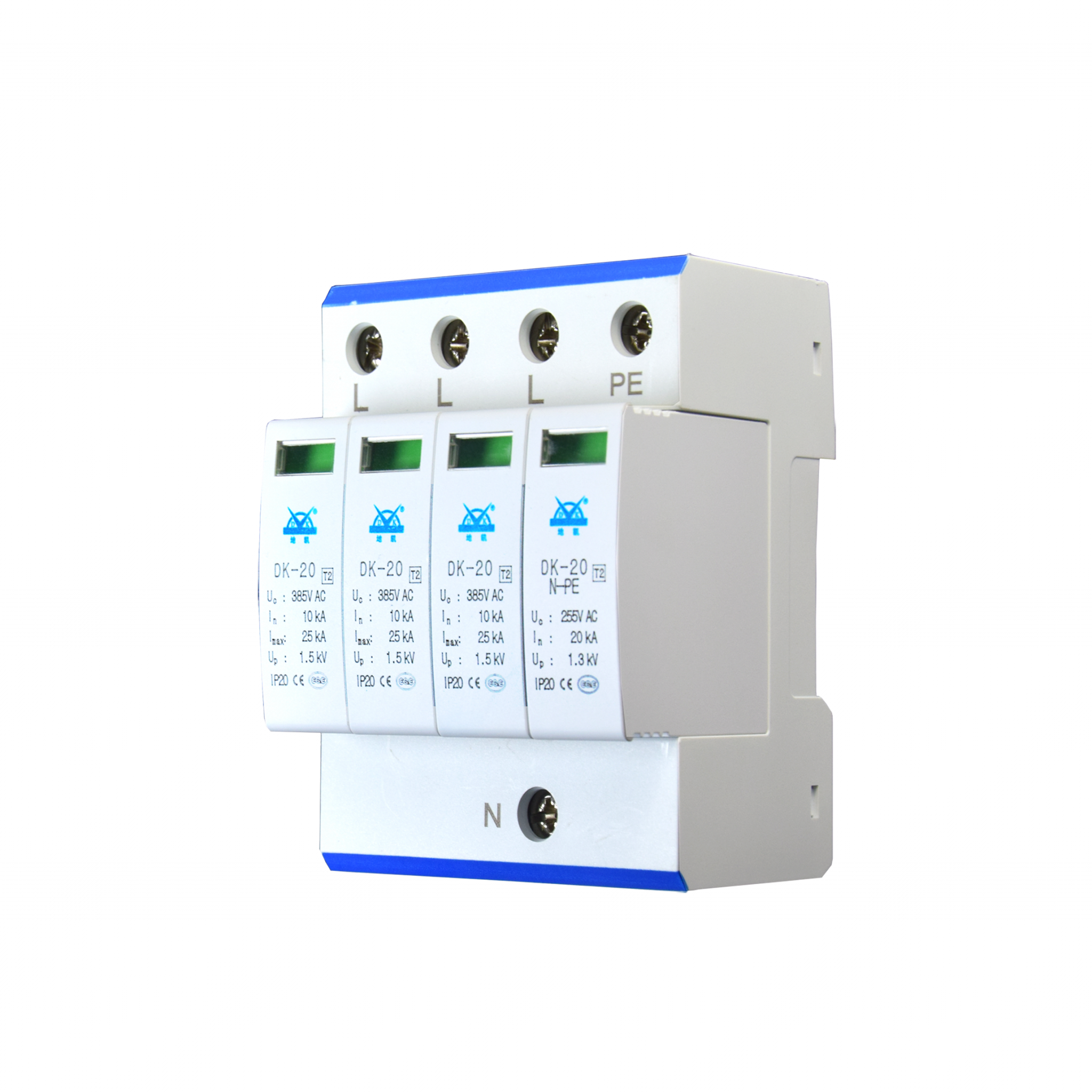

4P SPD：三相四线（L1-L2-L3-N），各相线和N线分别接SPD，再汇接PE，总配电柜常用，最全面的电源防护

注意：对于TT系统，N线必须通过SPD连接至PE，以防N-PE电位升高；

对于IT系统，SPD应具有隔离设计，防止误动作。

线太长或绕线：超过0.5m的连接线会导致冲击电压提升，每延长10cm，电压上升约1000V。

解决：保持直线接线，尽量靠近总进线端。

接地线共用：SPD与设备共用接地线会引入反击电压。

解决：SPD独立接地，后再共接总地网。

漏接中性线：在TN-S系统中，N线未连接SPD会造成N-PE过电压。

解决：使用带N端的SPD（如4P或1P+N型）。

后备保护器选型错误：断路器分断能力不足会导致雷击时保护器烧毁。

解决：依据SPD标称放电电流In选择相应分断能力（≥6kA）。

SPD接反或混线：尤其是L与N接反，会导致SPD误触发或损坏。

解决：施工完成后逐一核对相序与接线标识。

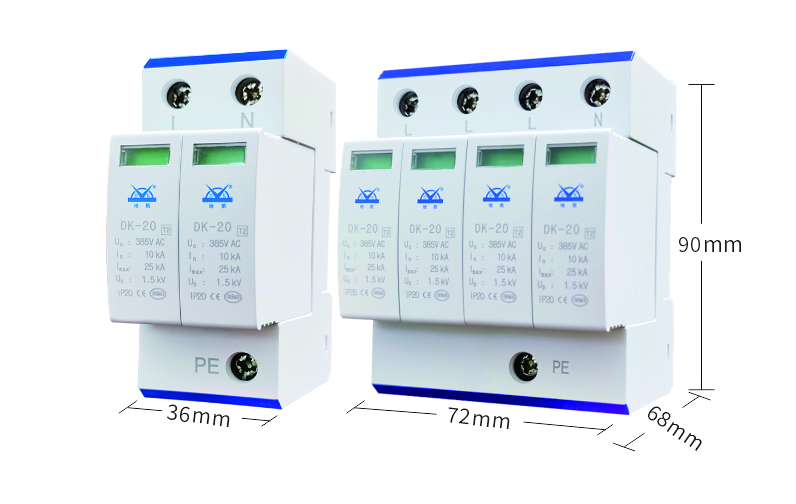

五、地凯科技SPD接线实例方案（示例参数）

以地凯科技DK-220AC40/D30型SPD为例：

额定工作电压：Un = 220V AC

最大持续运行电压：Uc = 275V AC

标称放电电流：In = 20kA

最大放电电流：Imax = 40kA

电压保护水平：Up ≤ 1.5kV

接地端子规格：≥6mm²铜线

接线方案：

电源进线（L、N）→ C32A后备保护器 → SPD（L、N端）→ SPD接地端 → 接地母排。

安装后保持SPD距接地端≤0.5m，配线采用黄色绿双色线标识。

正确的接线顺序（电源→后备保护器→SPD→接地）、合理的导线长度与截面控制、严格的系统匹配是确保SPD发挥最大防护能力的关键。无论是专业电气工程师还是普通用户，遵循本文接线攻略，都能实现符合国标、安全可靠的浪涌防护系统。
