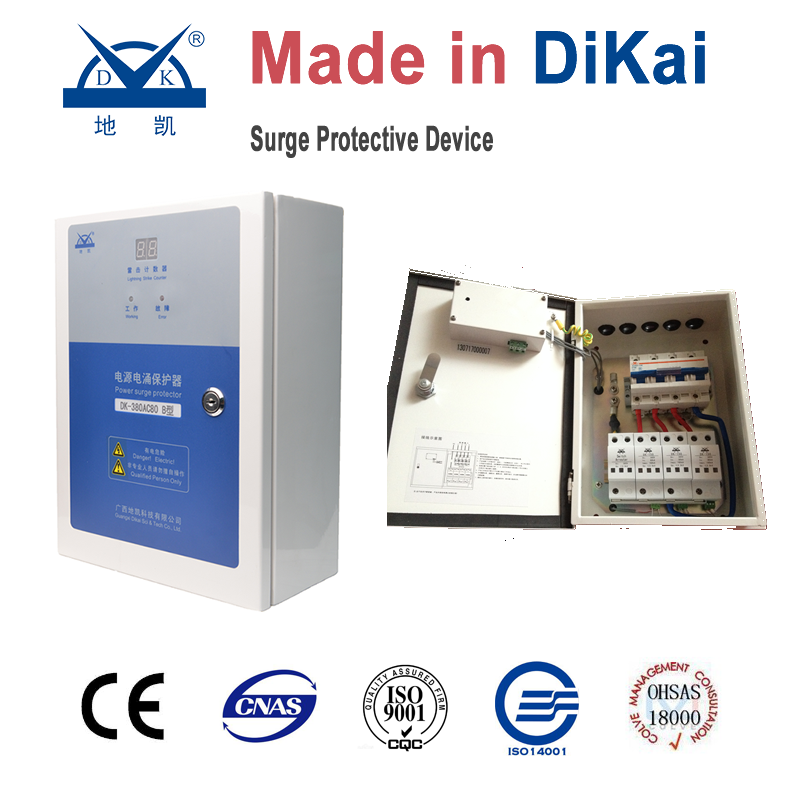

箱式配电柜防雷器和箱式浪涌保护器综合方案

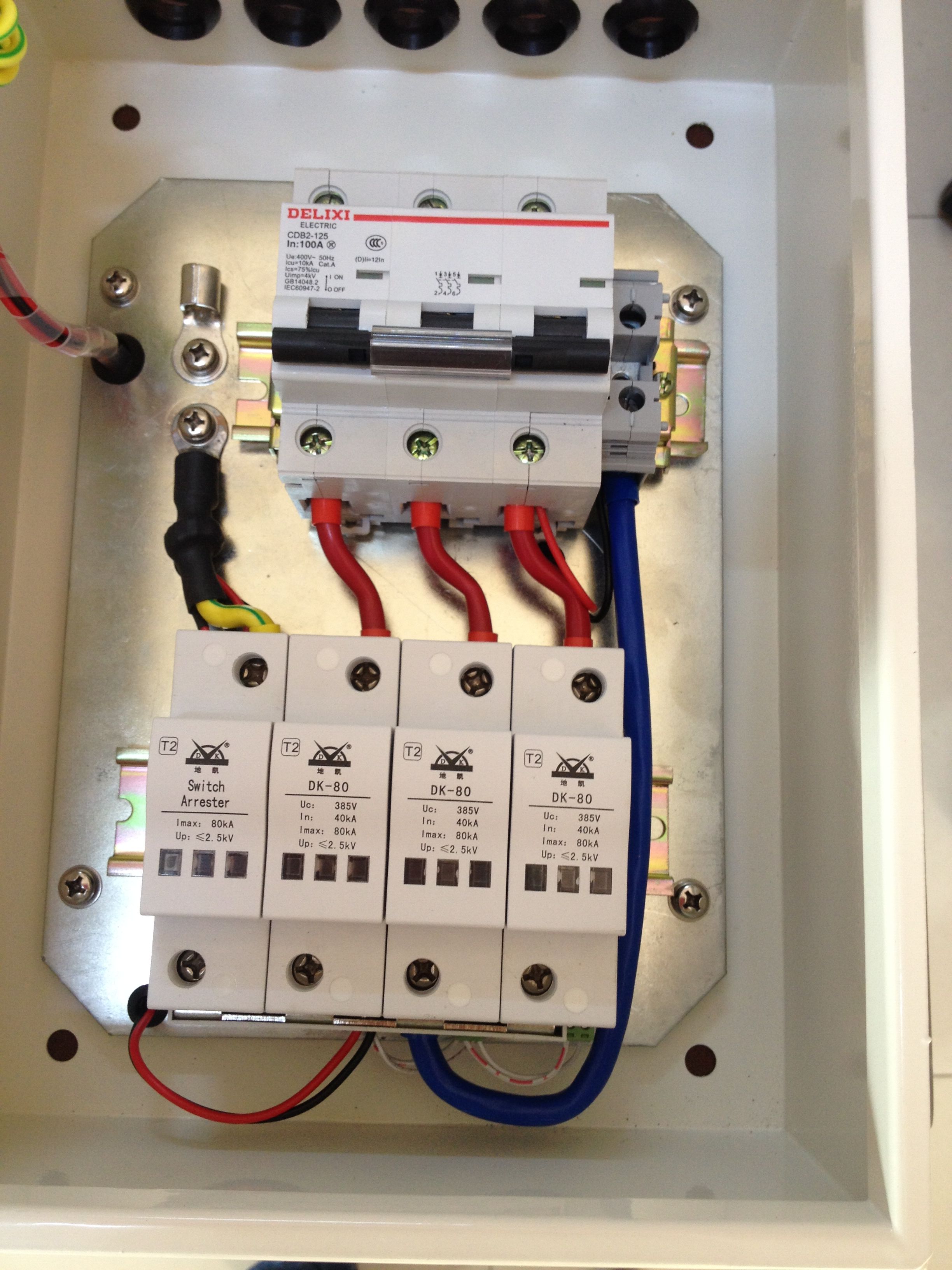

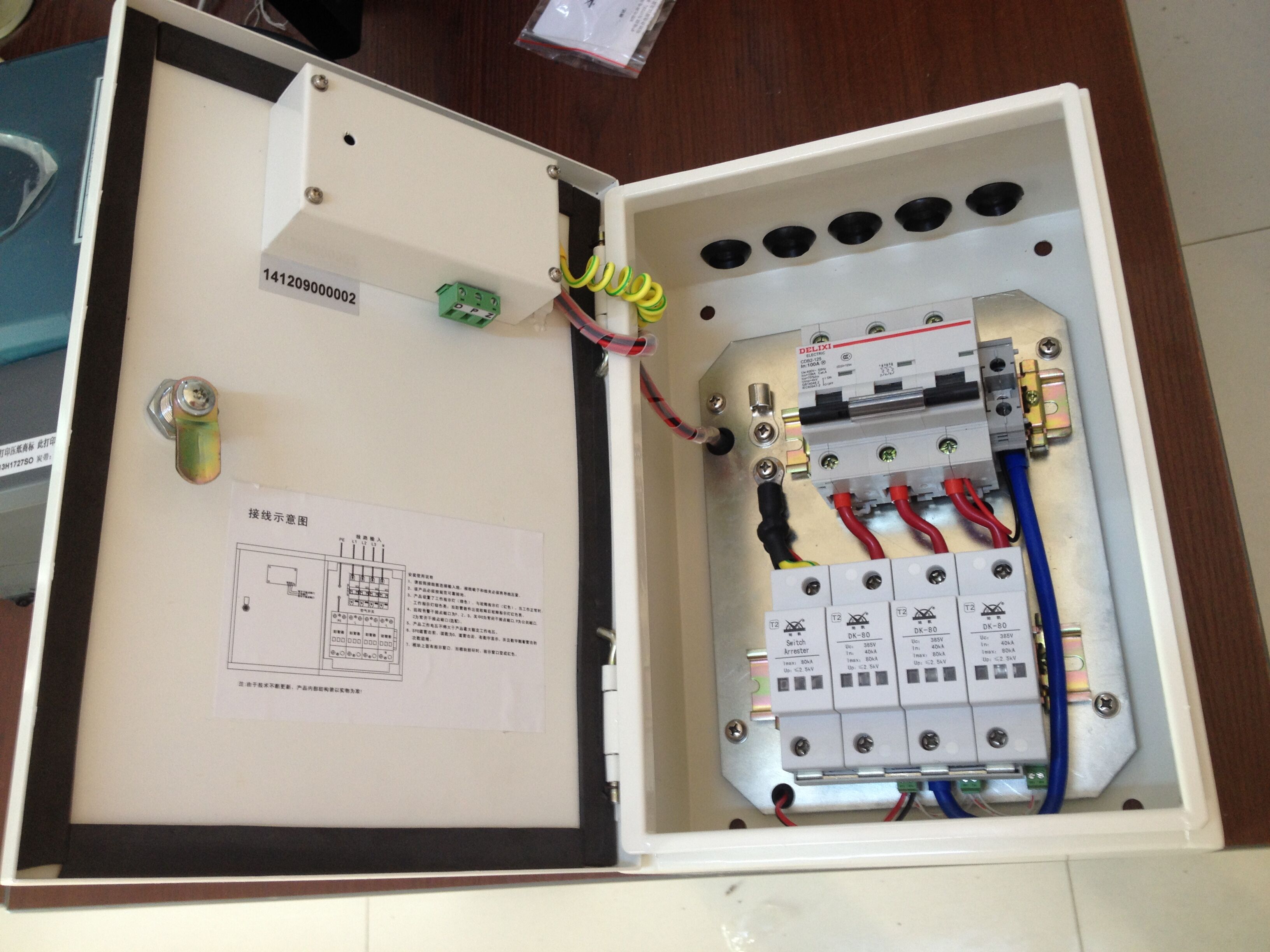

是针对电力系统和低压配电系统设计的防雷保护设备，通常集成在一个金属或非金属箱体中，以实现对电力线路的雷电浪涌保护。

主要用于防止雷电过电压对电力设备的破坏，通常集成了避雷器、隔离开关、熔断器等组件。

适用于电力传输、配电系统以及特定的工业应用场景。

专为防止由于雷击或其他电气干扰引起的瞬态过电压对电力设备造成损害而设计。

通常内置了金属氧化物压敏电阻（MOV）、气体放电管（GDT）、二极管等核心组件。

配电箱防雷浪涌保护器的选型需要综合考虑以下几个关键因素：

1.保护级别（Class）

Class I（一级防护）：

适用于直接雷击的高风险区域，例如建筑物的主配电箱或接近避雷装置的设备。

需满足Iimp≥12.5 kA的冲击电流能力。

Class II（二级防护）：

用于主配电箱和分配电箱的过电压保护。

需满足In（标称放电电流）8/20 µs波形能力在20 kA以上。

Class III（三级防护）：

适用于终端设备的保护，确保更低的电压水平进入设备。

2.工作电压（Uc）

根据配电系统的额定电压选择合适的工作电压，通常为230V或400V。

3.通流容量（Iimp或In）

根据系统可能承受的雷电流量选择适当的SPD，确保设备的耐久性。

4.响应时间

SPD的响应时间需要足够快（一般小于25 ns），以避免电压冲击波损坏设备。

5.浪涌保护器的安装位置

主配电箱安装一级浪涌保护器。

分配电箱安装二级浪涌保护器。

终端设备安装三级浪涌保护器。

1.主配电箱接线

使用Class I浪涌保护器，通常安装在配电箱内的主断路器后。

三相四线制系统需接L1、L2、L3、N和PE。

2.分配电箱接线

二级浪涌保护器安装在分配电箱中，紧邻开关或熔断器，接入L、N和PE。

若有多级保护设备，需保持合适的电气距离（通常≥10 m）。

3.接地方式

浪涌保护器的PE端必须可靠接地，接地电阻需≤5 Ω，以确保雷电流快速泄放。

主接地点需与整个建筑的防雷接地系统等电位连接。

1.总配电箱防雷等级

要求高等级防护（Class I），能够承受直接雷击或高能量浪涌。

通流容量不低于25 kA（Iimp）。

2.分配电箱防雷等级

配置Class II浪涌保护器，用于承受感应雷或开关操作产生的浪涌。

通流容量不低于20 kA（In）。

3.终端配电箱防雷等级

配置Class III浪涌保护器，用于保护终端设备，确保输出电压低于设备的绝缘水平（通常为1.5 kV）。

总配电箱和分配电箱防雷浪涌保护器的区别和要求

总配电箱：

配置一级浪涌保护器，需具备高能量吸收能力（Iimp≥12.5 kA）。

响应时间需极快，能够处理雷电流直接冲击。

分配电箱：

配置二级浪涌保护器，主要用于二次过电压的抑制。

通流容量相对较低，但需覆盖更广的电压范围。

1.住宅建筑配电系统

总配电箱：

安装Class I浪涌保护器，Iimp≥12.5 kA，Uc=400V。

分配电箱：

安装Class II浪涌保护器，In=20 kA，Uc=275V。

2.商业建筑配电系统

总配电箱：

采用模块化防雷箱，内置一级浪涌保护器和断路器。

分配电箱：

配置二级浪涌保护器，并与照明、防火系统等设备独立配合。

3.工业厂房配电系统

总配电箱：

一级浪涌保护器需具备极高的通流能力（Iimp≥20 kA），用于保护关键设备。

分配电箱：

二级浪涌保护器与变频器、电机控制中心配合安装。

4.数据中心电源系统

总配电箱：

配置高能量一级浪涌保护器（Iimp≥25 kA），确保核心IT设备的电力供应安全。

终端设备：

配置Class III浪涌保护器，降低输出电压到安全范围。

5. 新能源领域配电系统

光伏发电系统：

DC侧安装直流浪涌保护器，AC侧安装交流浪涌保护器。

充电桩系统：

配置双向保护的SPD，保护设备免受雷电或电网干扰影响。

的合理选型和科学接线是保障电力系统安全运行的关键。不同分配电箱的防雷等级应根据系统结构和使用场景匹配合适的SPD。结合行业需求，综合应用方案可大幅提高系统抗浪涌能力，降低雷电灾害风险。
