Sci科研制图 | 如何用3ds max修改器做质粒DNA

随着生物学的不断深入，作为所有自然生物形态的基础结构——DNA基因结构，科研学者们在论文写作和日常工作中常常需要绘制DNA模型，那如何运用3ds Max修改器绘制质粒DNA？图研科技，助力科研绘图更轻松，这一期我们就来学习质粒DNA的制作方法。

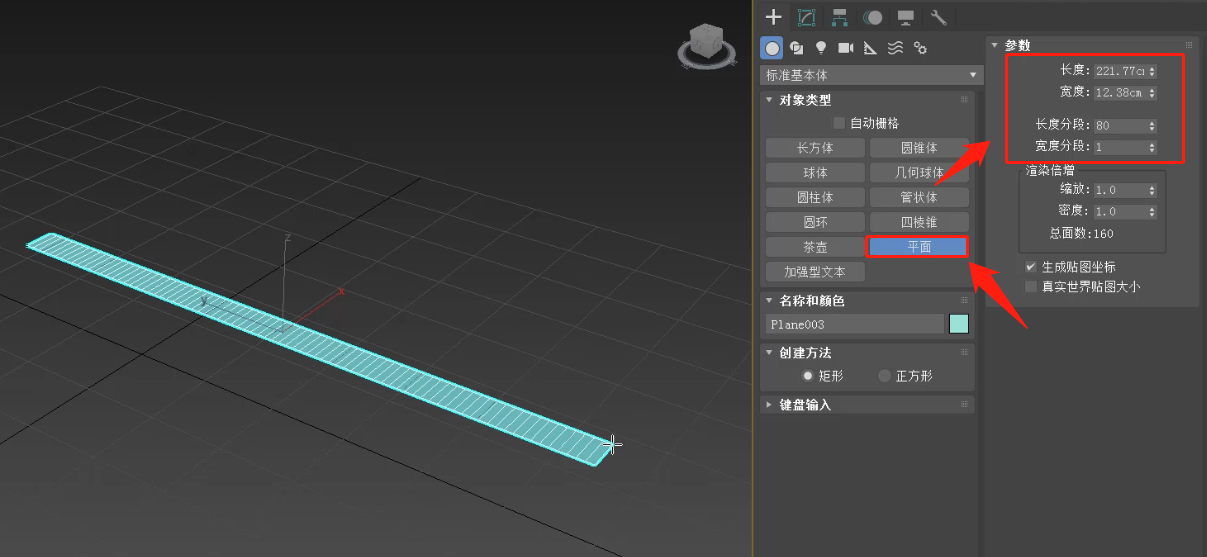

1. 打开3ds Max，在创建面板创建一个平面，调整平面细分参数。

2. 在修改器列表找到并选择扭曲。

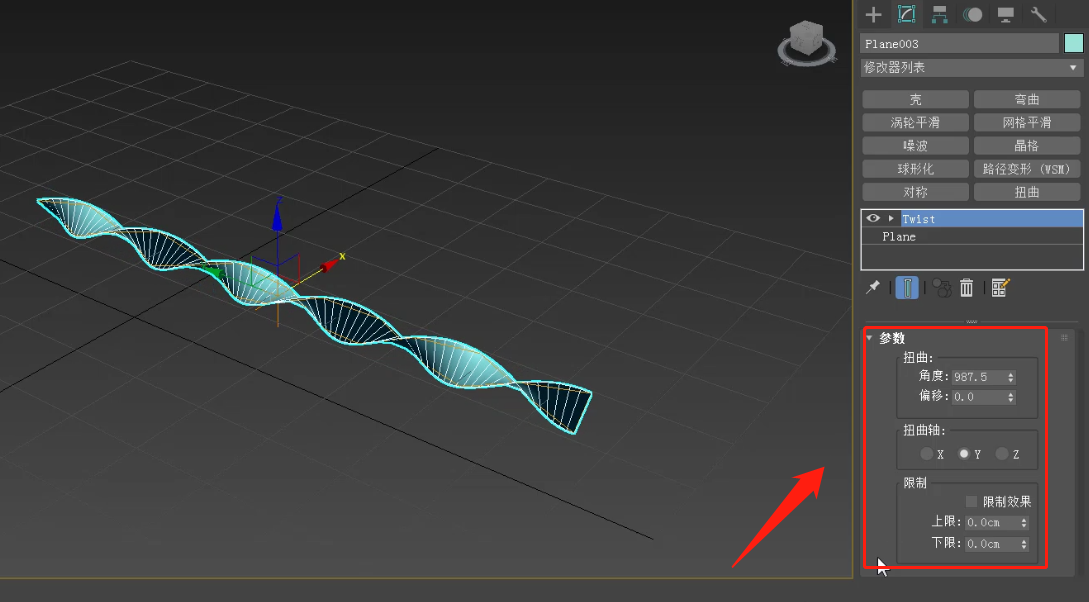

3. 调整扭曲参数。

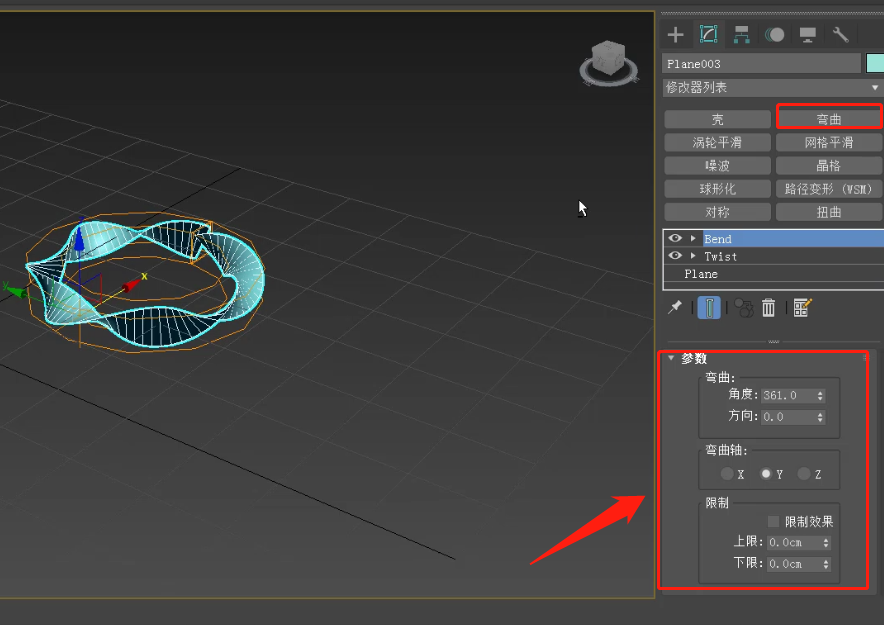

4. 在修改器列表找到弯曲修改器，调整弯曲修改器参数。

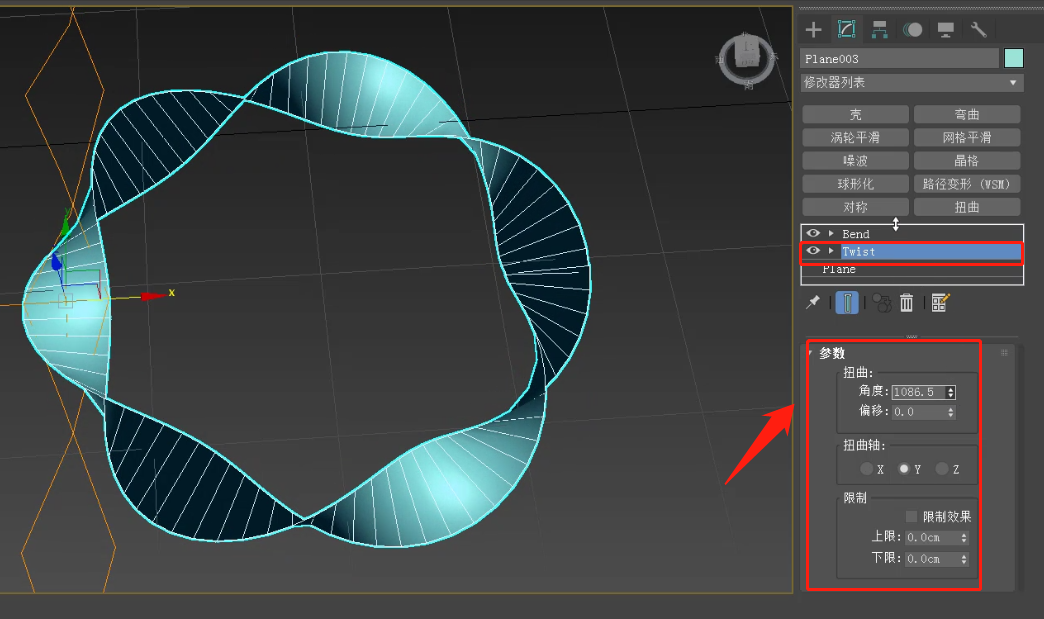

5. 可以看到弯曲后连接处连接不是很顺畅，可以在修改器面板回到扭曲，细微调整扭曲参数，使DNA的面连接的更顺畅。

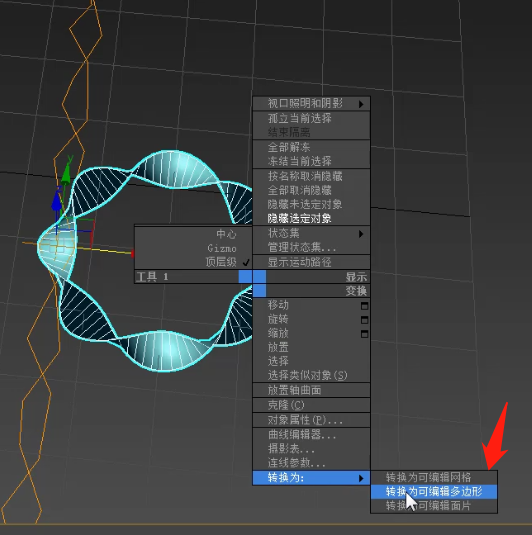

6. 右键转换为可编辑多边形。

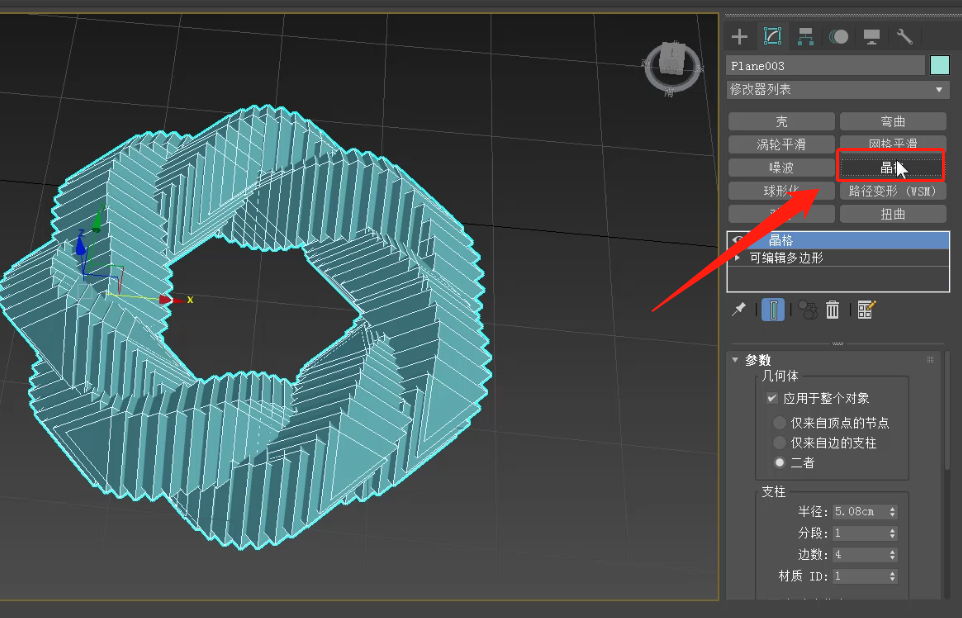

7. 在修改器列表找到晶格。

8. 在修改面板调整晶格修改器的参数。

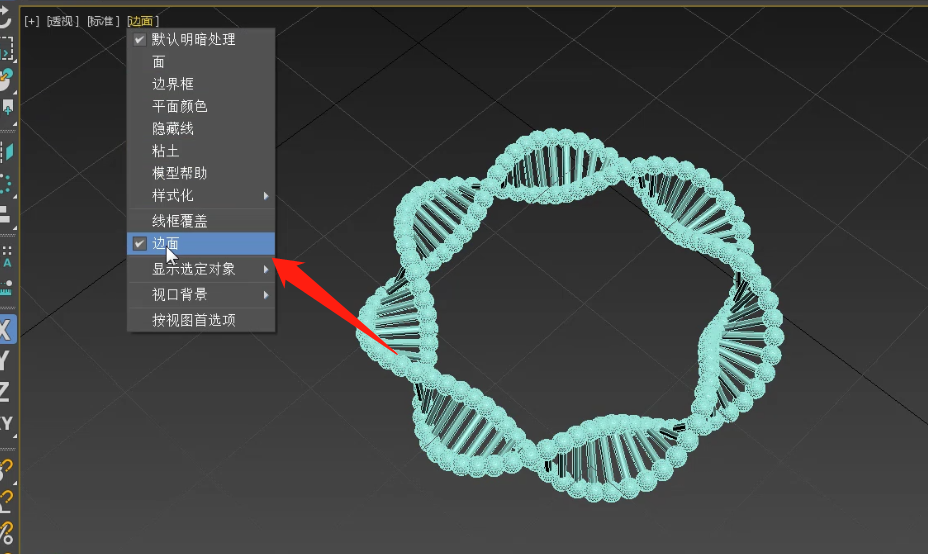

9. 退出边面显示，回到默认明暗处理，查看模型。

10. 给与材质，渲染一下。

结语：

本次课程使用了3ds Max的扭曲修改器、晶格修改器，通过修改参数，质粒DNA模型就可以轻松绘制了，你学会了么？跟图研科技-科技绘图颜习社学习科研绘图可以帮助您制作更专业、准确的插图，从而提升科研素养和论文质量，登录www.scitoooo.com,更多科研绘图能源、材料、医学、设备等专业课程等你来学！
