Sci科研制图 | 如何用3dsMax的噪波工具做蛋白

作为材料，化学，环境，生物等领域的科研工作者，你是否常为如何表达自己的思想而苦恼?作为学术论文创造者，你是否为论文中图文单一而叹气? 科研绘图的设计审美是利用一些准则来设计符合读者观感且符合科研成果实际展现的信息，因此，绘制时首先要考虑你真正要展示的关键信息是什么？绘图时的原则是要突出关键信息，让读者能快速地从展示的图像中推出正确的结论。图研科技-科技绘图颜习社，用各类科研模型实例，为大家讲解科研绘图技巧与应用，欢迎收藏+关注。本次课程我们以生物信息图中常见的蛋白，嵌入在细胞膜为例为大家讲解如何使用3ds Max的噪波工具绘制表面有凹凸的蛋白。

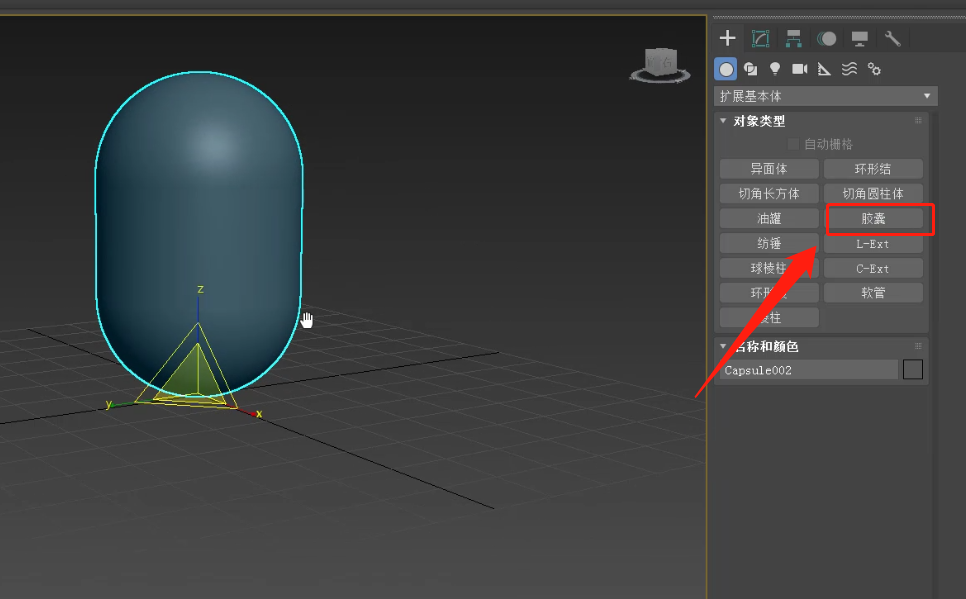

1. 打开3ds Max，在创建面板扩展基本体里找到胶囊，创建一个胶囊。注意创建的时候胶囊的半径可以创建的大一点，让胶囊显得胖乎乎的。

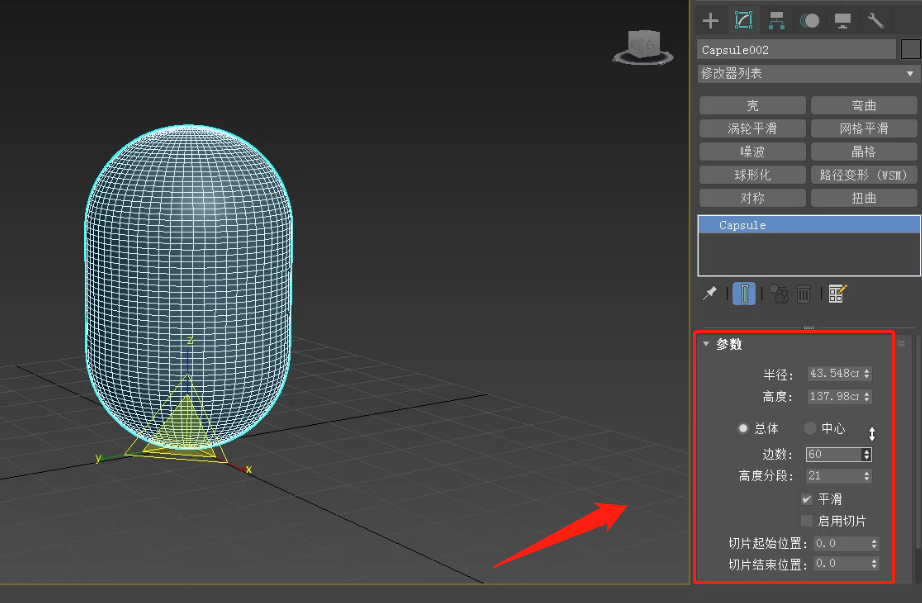

2. 打开边面显示，在修改面板调整胶囊细分。调整的时候注意将细分调整的均匀一些，紧密一点。

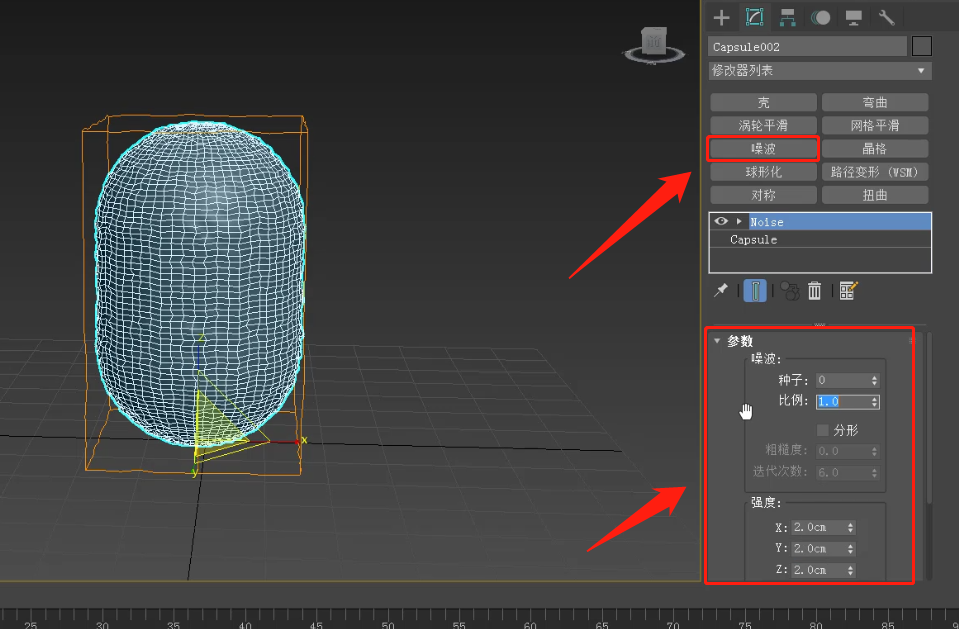

3. 修改面板找到并创建一个噪波修改器。调整噪波修改器的参数。

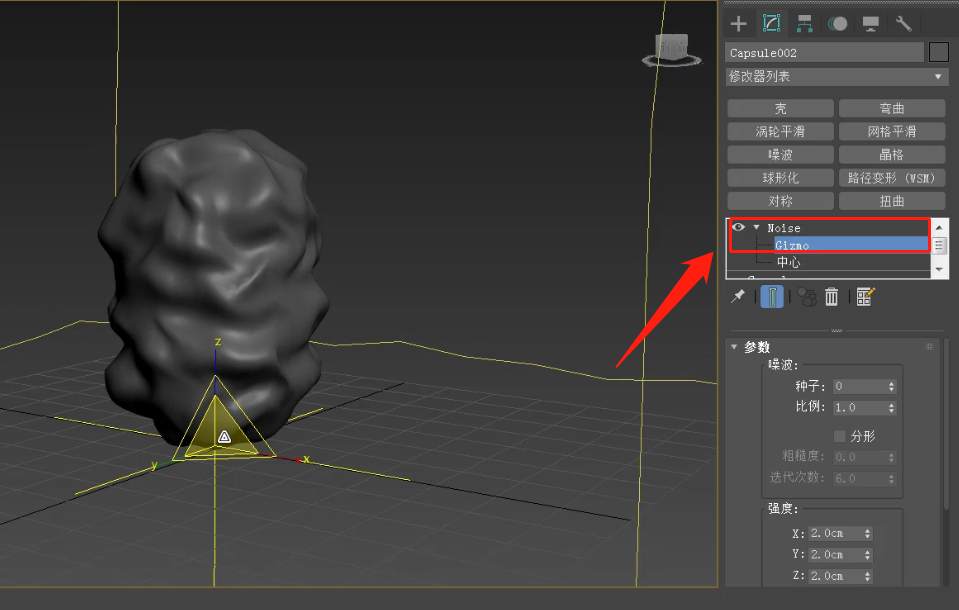

4. 切换默认明暗显示方便观察，在修改器面板找到并下拉Noise，进入Gizme。点击缩放，上下拖动鼠标调整噪波强度。

5. 结合细胞膜，给予材质，渲染一下。

结语：

使用3ds max的噪波工具，Gizme工具两个工具轻松绘制蛋白，与细胞膜结合这样一个颜色明快，表述清晰的蛋白嵌入细胞膜的模型轻松绘制而成。“好文配好图，好图胜千言”，更多
