SCI科研制图 | 如何用3ds Max绘制泡沫铜的骨架结构

科研的路上充满了辛劳和挑战，但绘制出精美的科研图像却能让我们的努力得到更多人的认可，跟着图研科技-科技绘图颜习社学习科研绘图，帮您克服科研绘图困境，踢开科研成果展示路上的绊脚石，共同探索科研绘图的美妙世界，让科研成果展示绽放出非凡力量。

今天为大家分享：如何用3ds Max做一个材料学中常见的泡沫铜骨架结构，话不多说，开始学习吧！

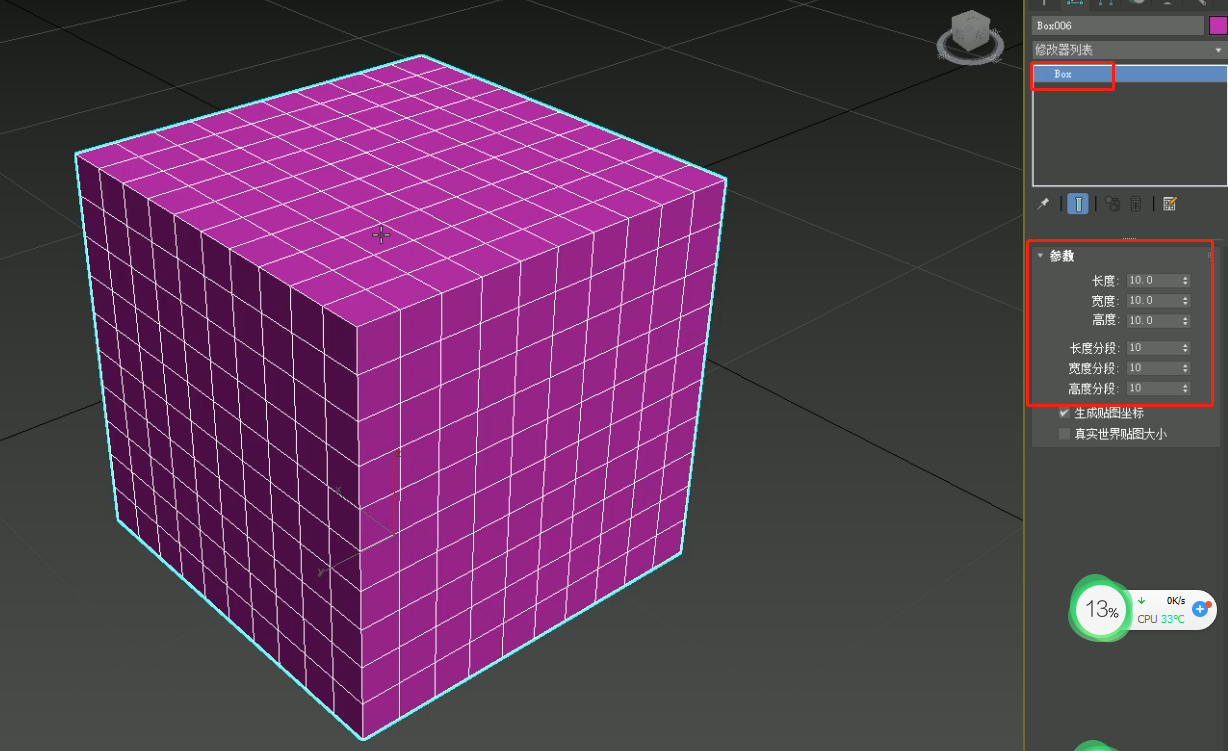

1、打开3ds Max，新建一个立方体，设置立方体的参数：长宽高分别为10cm，长宽高的细分分别为：10。

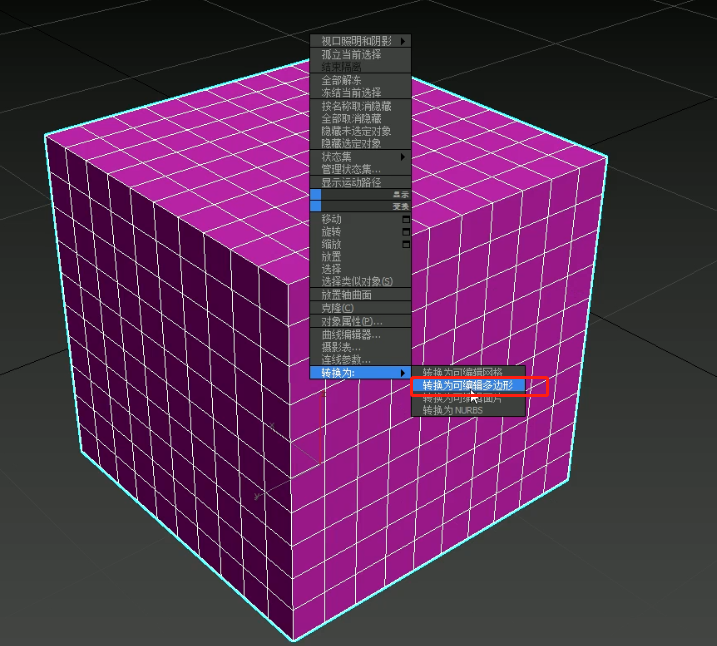

2、选择新建的立方体，鼠标右击转换为可编辑多边形。

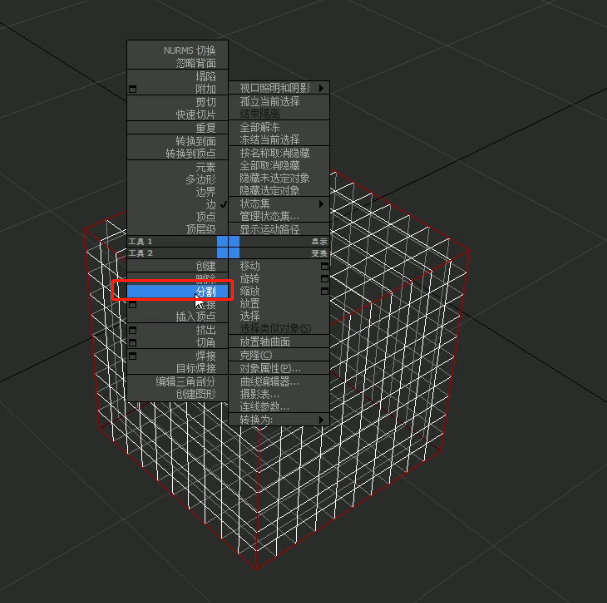

3、在可编辑多边形的边模式下，选择立方体的边框，在边框模式下，检查是否全选立方体的所有边，鼠标右键，选择分割，分割立方体的边框。

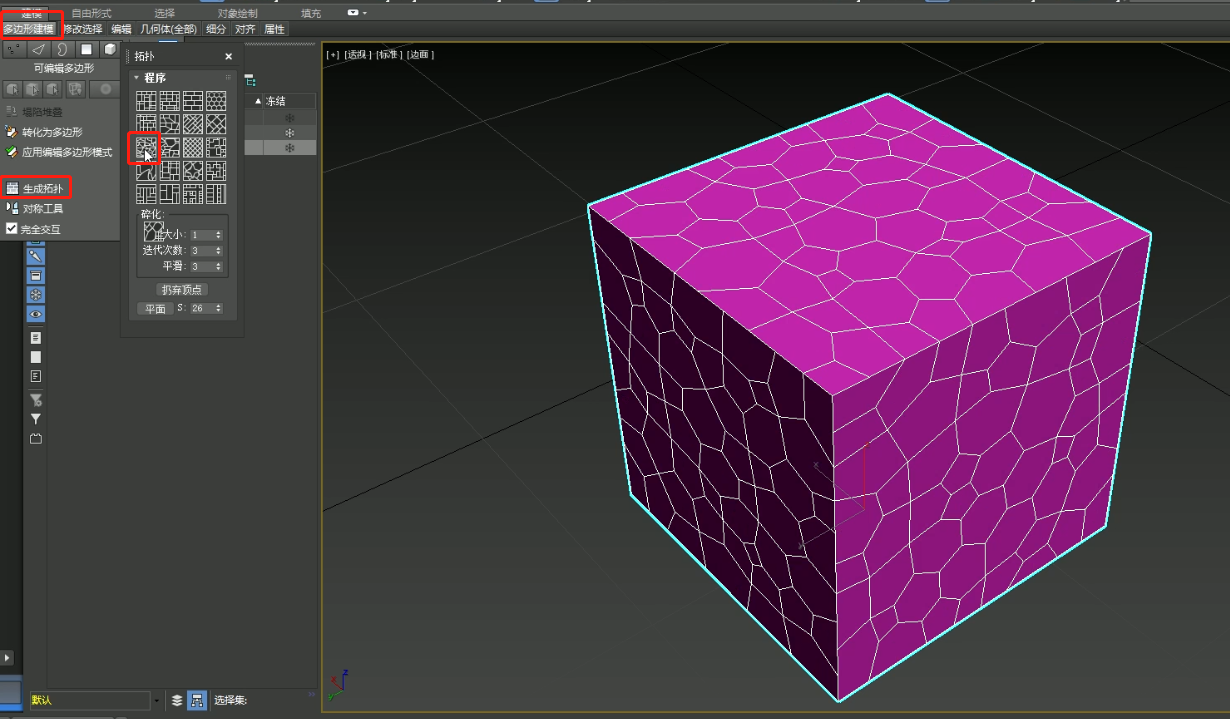

4、退出可编辑多边形的边模式，在多边形建模中选择拓扑工具中的蒙皮，生成蒙皮。

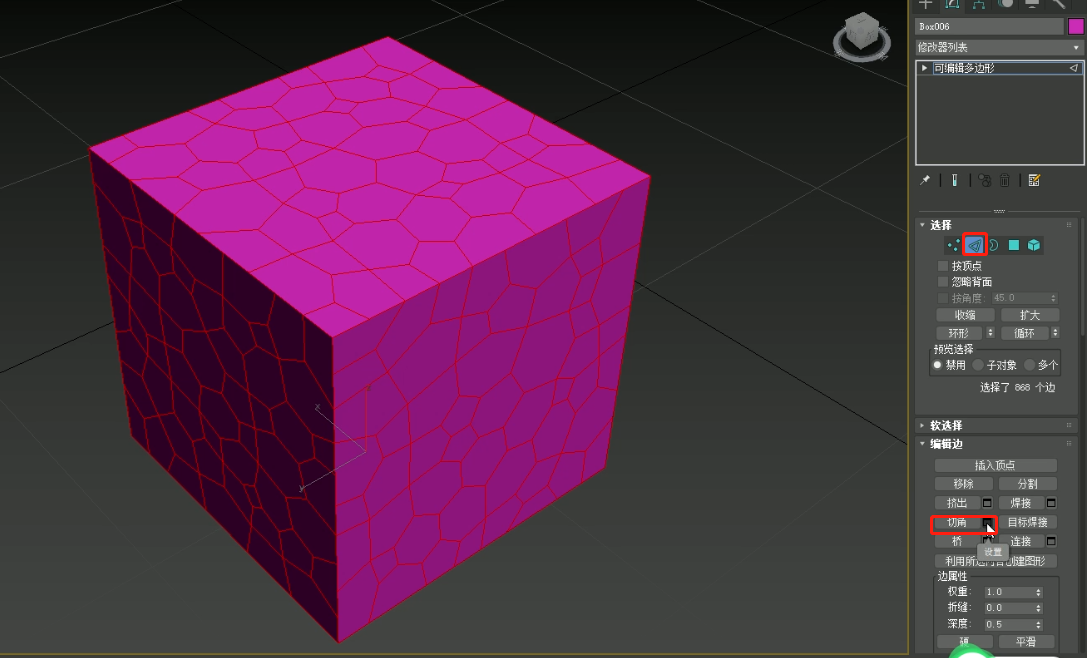

5、选择可编辑的多边形，在边模式下，全选边，选择切角按钮。

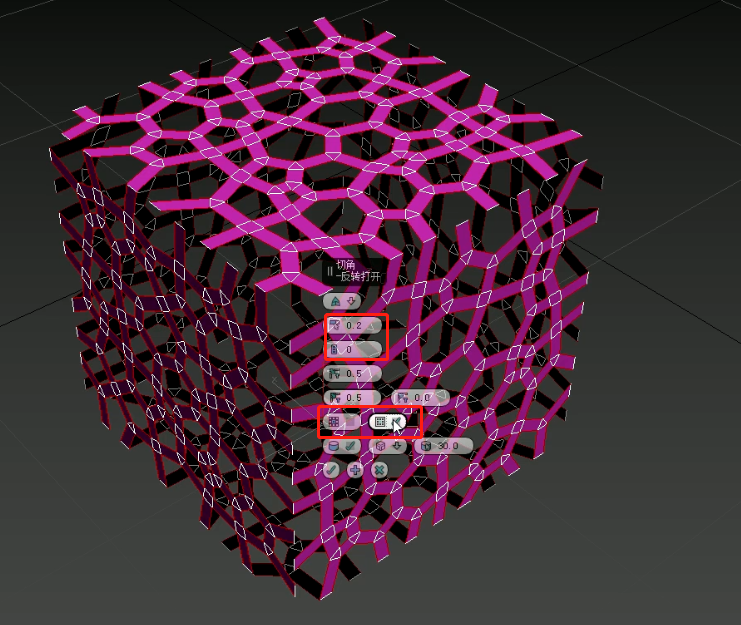

6、调节切角按钮的参数，打开切角按钮，切角的连接边分段参数调为0，边切角里参数为：0.2cm，打开切角的反转按钮。

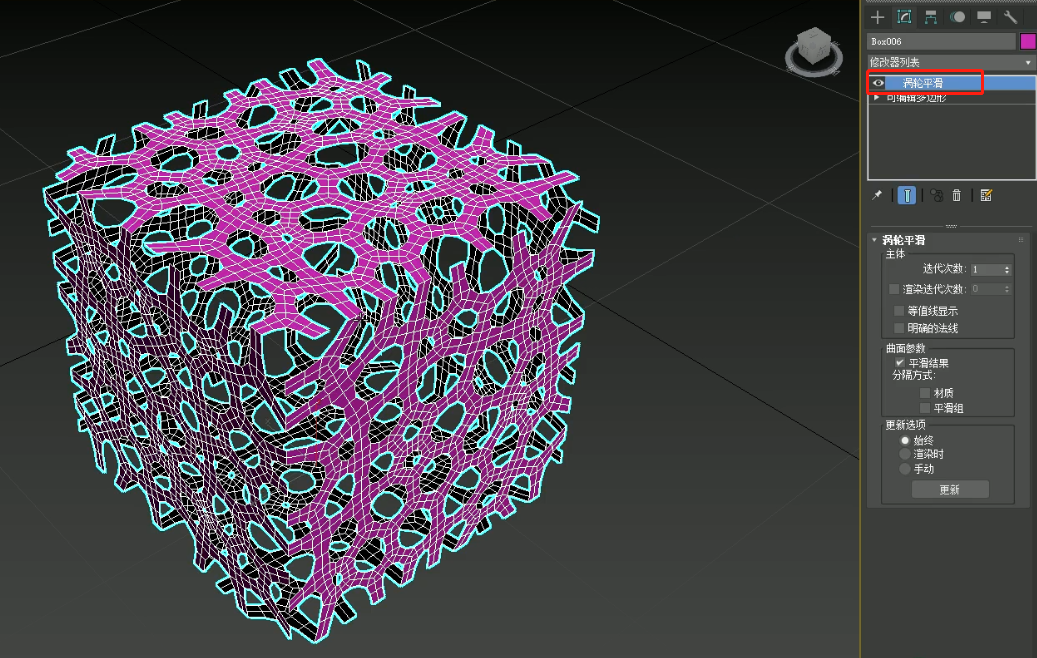

7、给可编辑的多边形加一个涡轮平滑的修改器，调节涡轮平滑的参数。

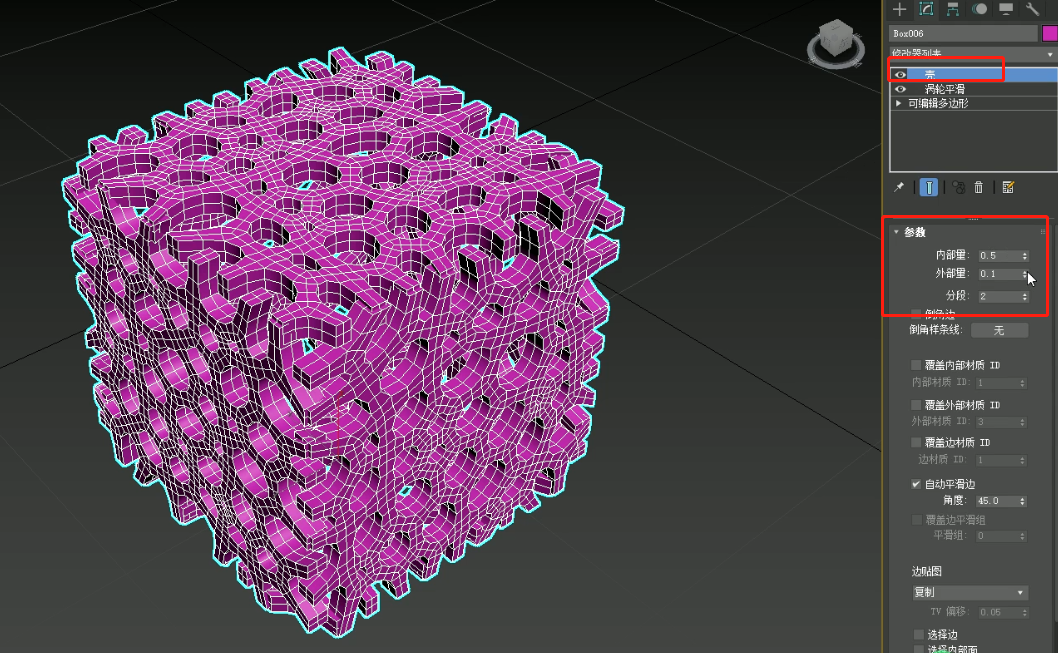

8、给可编辑的多边形加一个壳的修改器，调节壳的参数。

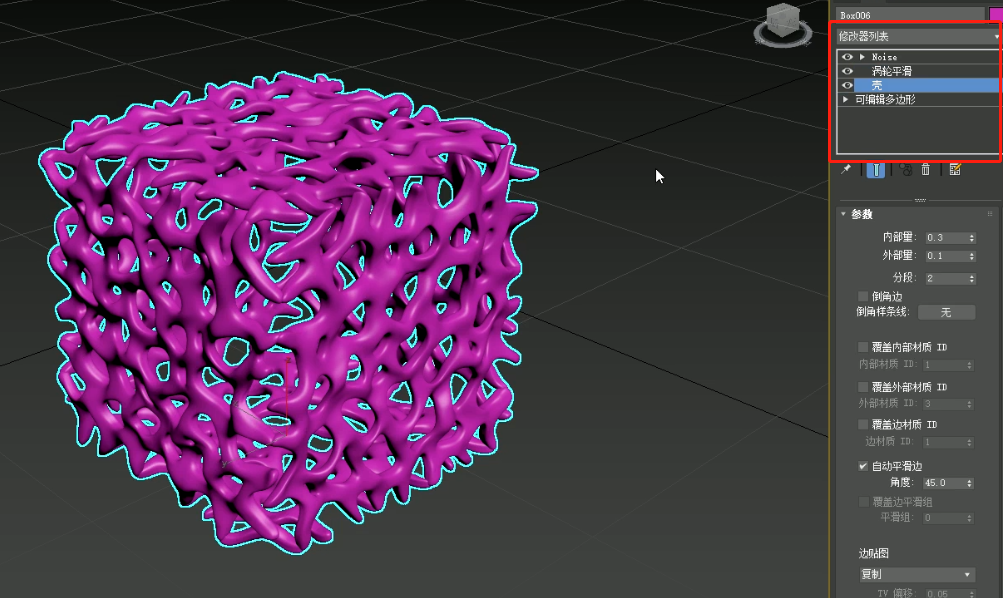

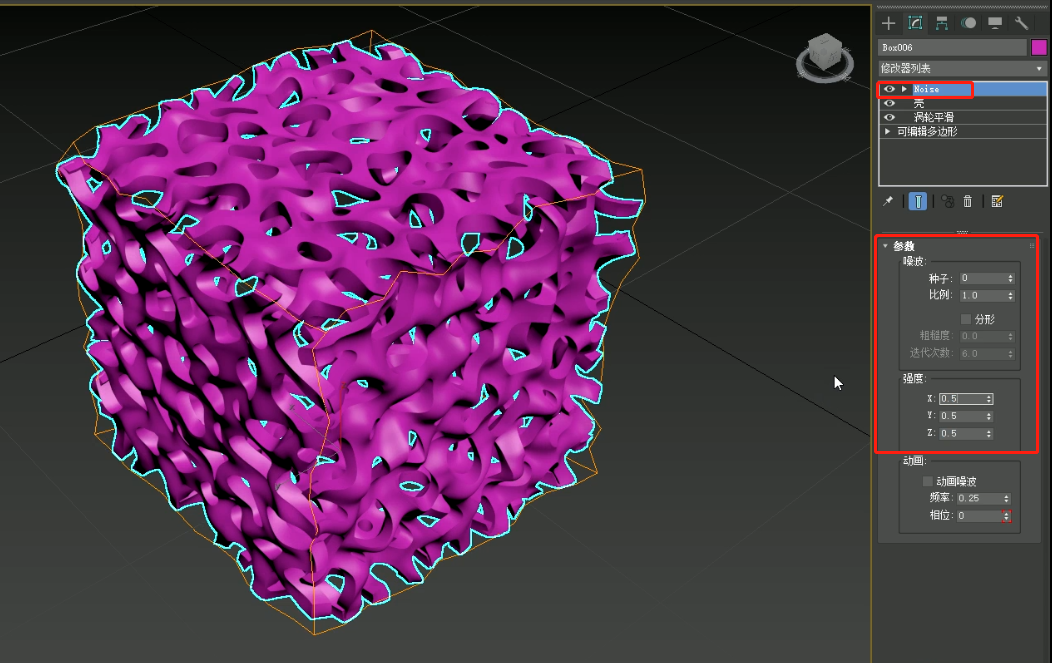

9、给可编辑的多边形加一个噪波修改器，调节噪波参数，噪波比例为1，x、y、z轴强度分别为0.5。

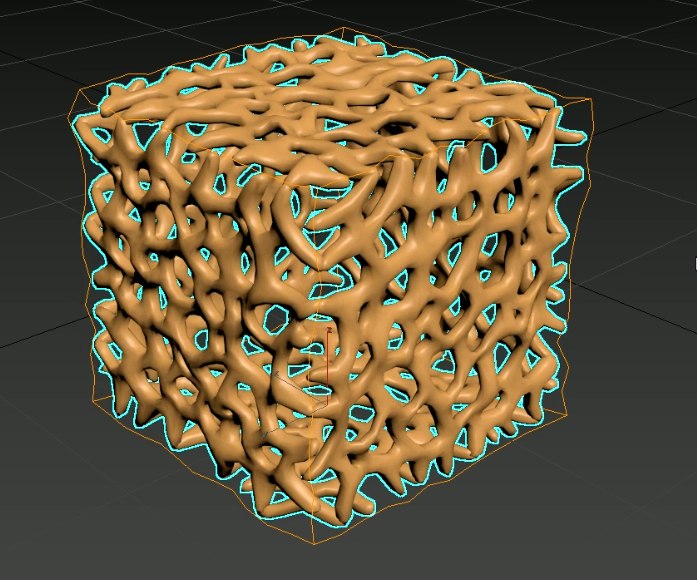

10、根据需要调节壳与涡轮平衡修改器的顺序以及参数。一个泡沫铜的骨架结构做好了。

11、给做好的泡沫铜骨架结构，上材质加灯光，渲染出我们需要的泡沫铜骨架结构。
