开始今天的学习课程，在制作DNA链时，用过Maya的学者们可能会先拼一组球棍再进行复制，但3ds Max晶格工具十分强大，拒绝耗时耗力的拼凑，晶格工具+扭曲工具高效绘制DNA链。

1.首先在创建面板创建一个平面。

2.打开边面显示，在修改面板找到平面参数，调整平面参数。

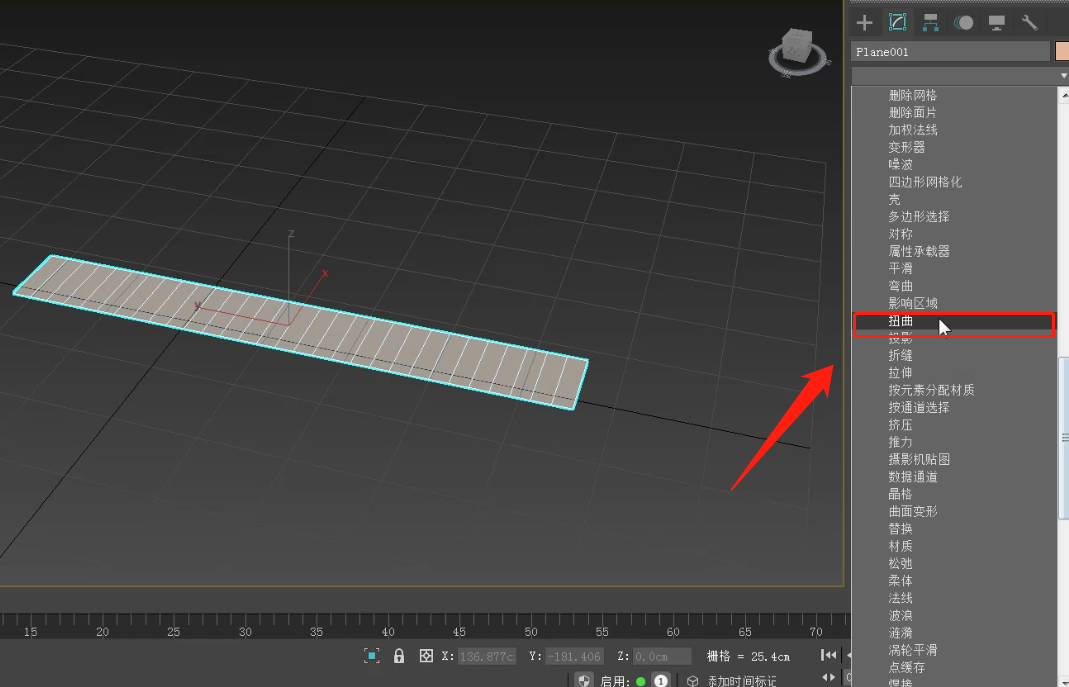

3.在修改器面板找到扭曲并打开。

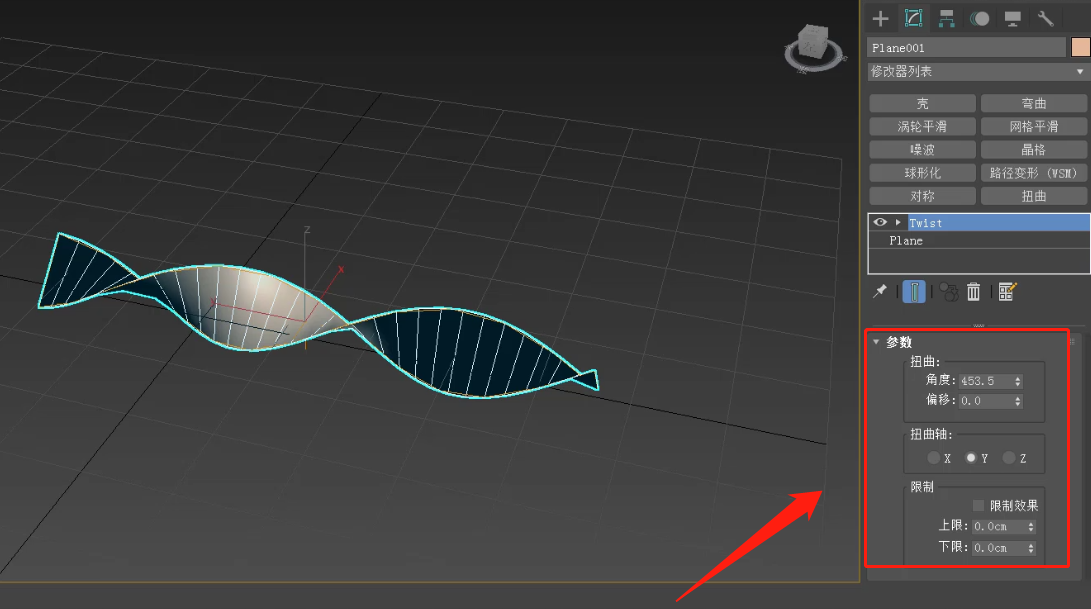

4.调整扭曲参数，使面片扭曲。

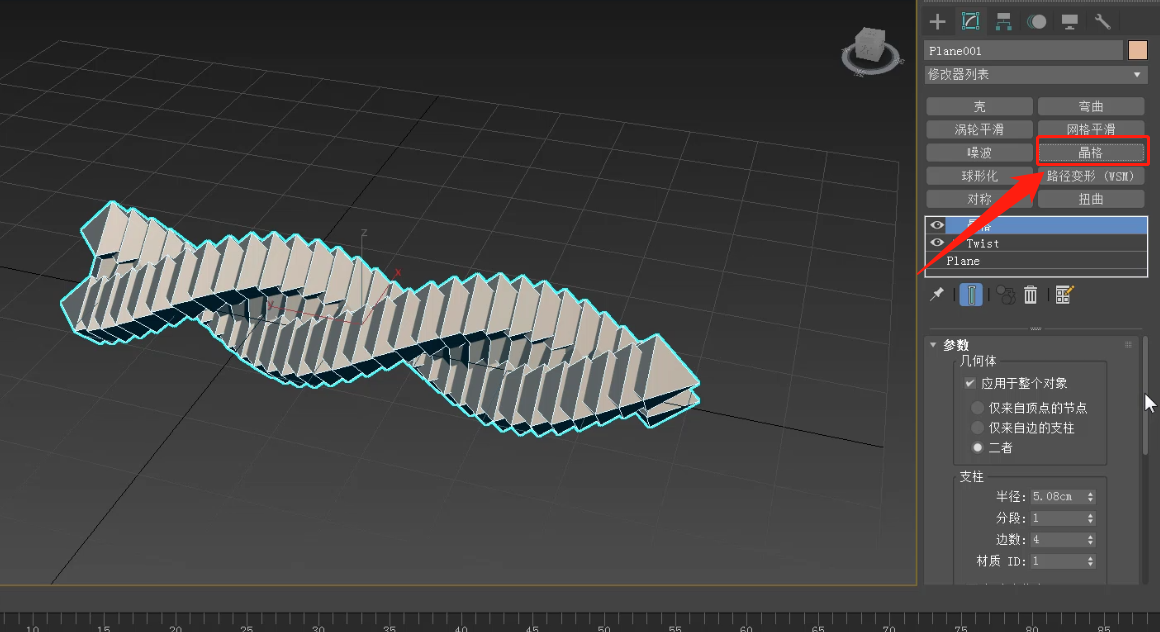

5.在修改器中找到晶格。

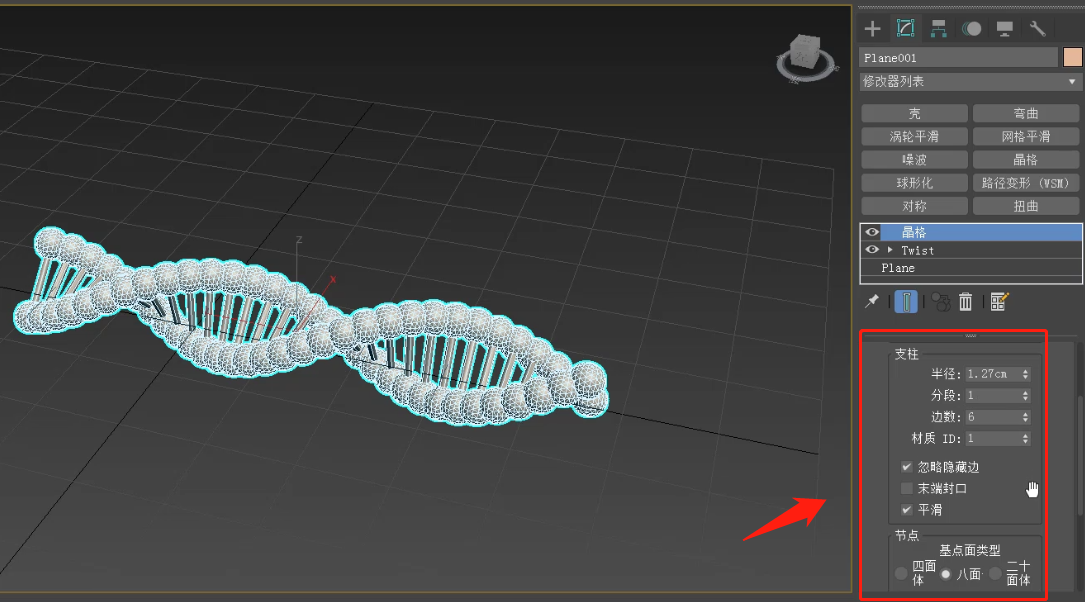

6.调整晶格参数。支柱调整的是面片中的边，节点调整的是面片中的点，调整参数后勾选平滑，这样球和棍就是个相对光滑的。边调整边观察，参数调整不当的话可以修改一下。

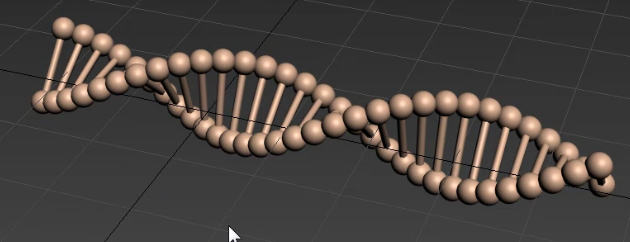

7.关掉边面显示，查看DNA链模型效果。

8.根据科研需要，给予材质，渲染，这样DNA链模型就轻松完成啦。

结语：

上图的DNA链条是由球体和柱体组成，再扭曲到了一定程度形成的，主要使用了晶格和扭曲两个工具就轻松高效的完成了。跟着图研科技学习科研绘图，轻松掌握科研绘图技巧及软件使用技巧。科研绘图中可能会遇到很多的问题，也欢迎各位学者们联系我们，科技绘图颜习社将尽可能为大家制作教程，并分享给大家。更多材料、生物、能源、仪器等专业科研绘图教程，请登录www.scitoooo.com学习。
