电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。

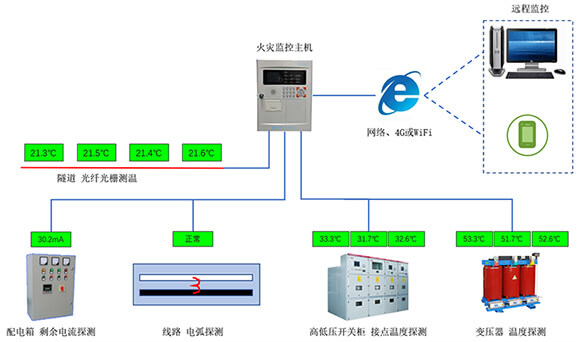

下图为电气火灾监控系统网络拓扑图

电气火灾监控系统功能：

1.定位功能：

可通过剩余电流互感器、电弧探测器、接点温度探测器及变压器温控等设备实时各节点的实时数据，根据数据预测可能引发的电气火灾，提醒值班人员及时处理，避免险情。

2.电能质量监视和分析

对整个监控系统范围内的电能质量和电能可靠性，漏电电流及线缆温度状况进行实时的监视。实时监视系统电压偏差、频率偏差、不平衡度、功率因数、谐波含量，电压闪变，剩余电流及温度等电能质量问题，评估电能质量是否符合标准。记录扰动时的波形，作为电能质量分析和故障分析的依据。

3.电能消耗统计和分析

系统为用户提供了综合的电能和需量统计报表功能，用户也可以定制符合需求的电能统计功能，包含不同用电设备在不同费率时段的电量消耗，可以按照日、月、季度、年的时间段进行统计和记录，并可以查询、显示和打印。

4.预防性电气火灾监视

连续监视用电设备泄露电流的变化、线缆接头温度的变化，为配电设备的预防性维护提供依据，有效预防电气火灾的发生，保障用户财产的安全。

5.报警和事件管理

系统在电能质量事件发生、设备状态改变、电网扰动、电气故障时触发并记录报警。系统报警时自动弹出报警画面并进行语音提示，同时可以将报警信息通过Email、手机短信等方式通知相关人员并与消防监控系统联网,数据实时传送消防控制中心。

6.历史数据管理

系统基于SQL server数据库完成历史数据管理，所有实时采样数据、事件顺序记录(SOE)等均可保存到历史数据库。能够自定义需要查询的参数，查询的时间段或选择查询最近更新的记录数，显示并绘制成曲线图。

7.报表管理

可基于系统已有模板，或自定义新的模板生成报表。可以手动或根据预设时间表定时生成，或通过事件触发生成xml格式报表。例如：电能消耗统计报表、电能趋势报表等。报表能通过Email或HTML格式进行发送、手动打印或自动打印。

8.用户权限管理

用户权限管理能够防止未经许可的操作，保障系统安全稳定运行。用户可以定义不同级别用户的登录名、密码及操作权限，为系统维护管理提供可靠的安全保障。

9.第三方通讯功能

支持工业OPC接口，可作为OPC服务器为其他程序提供数据（如DCS系统，BA系统），也可作为OPC客户端，从其他系统获取数据。系统兼容常用配电领域规约IEC60870-5-101,IEC60870-5-103,CDT等，可以兼容所有ModBus协议的第三方设备。

10.支持Web客户端

系统提供Web服务，客户端可以在办公室等其他场所通过IE浏览器查看电力监控现场画面、查阅电能消耗统计报表等
