【教程】用自动布局高效调整页面

在UI设计工作中，设计师总把大量时间花费在改动后的布局恢复调整上，设计师的高效率因此遭到埋没。「自动布局」功能可以帮助设计师提升界面搭建和修改速度，使响应式组件的落地沟通更为顺畅，解决实际应用的效率问题。让我们一起来学习吧！

教程使用工具：即时设计

自动布局介绍

「自动布局」功能是采用前端代码思维，将一组内容按照固定间距进行智能吸附，这样设计师在修改样式、替换内容、增删内容时，「自动布局」都会按照设置好的间距进行自动排布，无需逐个手动修改。

自动布局是什么？

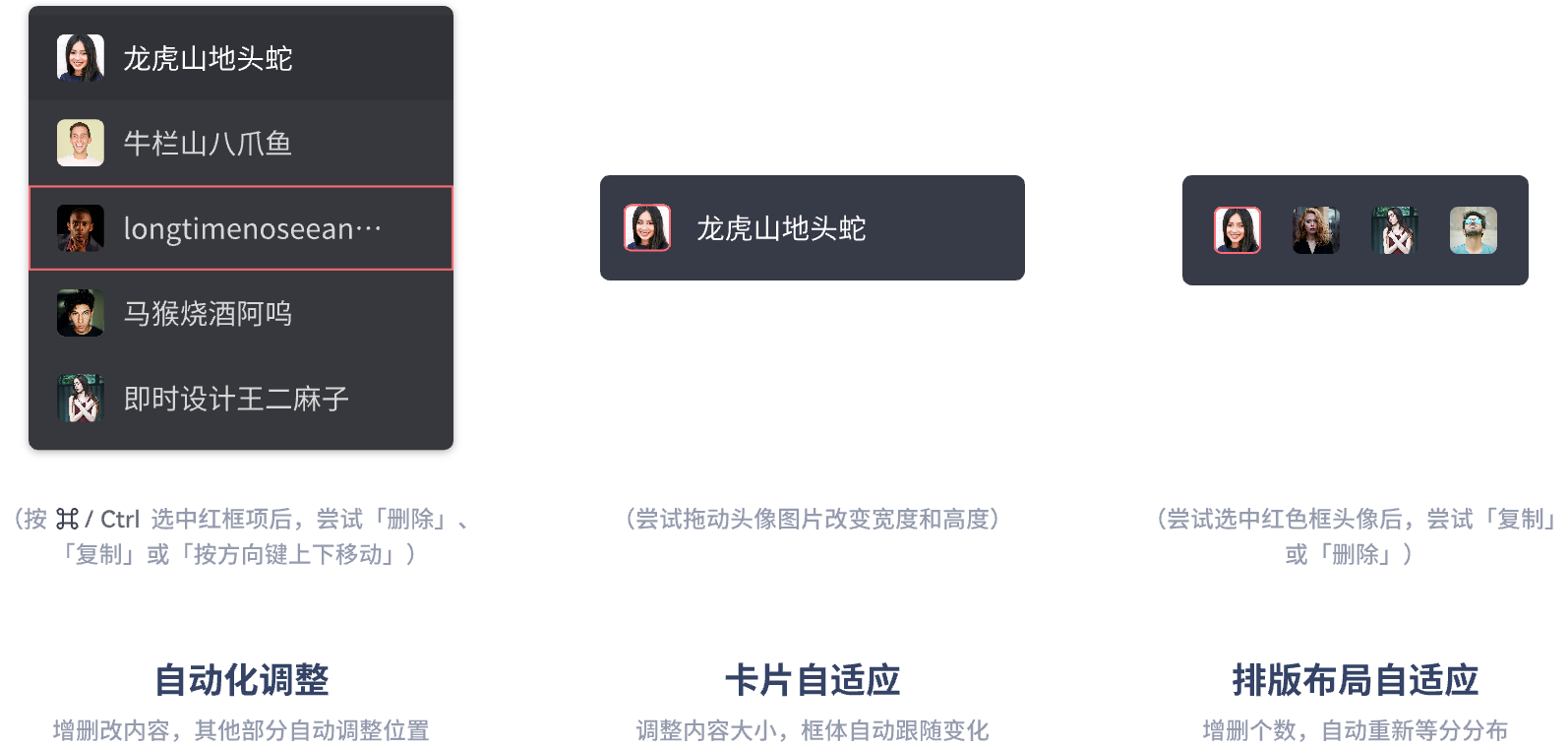

⭐ 让设计师用前端代码实现的逻辑，通过配置内容间距、依附效果等属性，减少后续修改成本。

⭐ 增删列表内容、调整顺序，其他部分自动调整位置，实现自动化调整，不再需要重新排版整理。

⭐ 超强复用性，设置自动布局后，复用后的修改项仅剩了修改内容，其他的部分可自动适配。



创建条件

⭐ 「自动布局」可以添加到画板或者组件中。包括：新画板或空画板、已有内容的画板、组件和组件集、图层或对象的组。

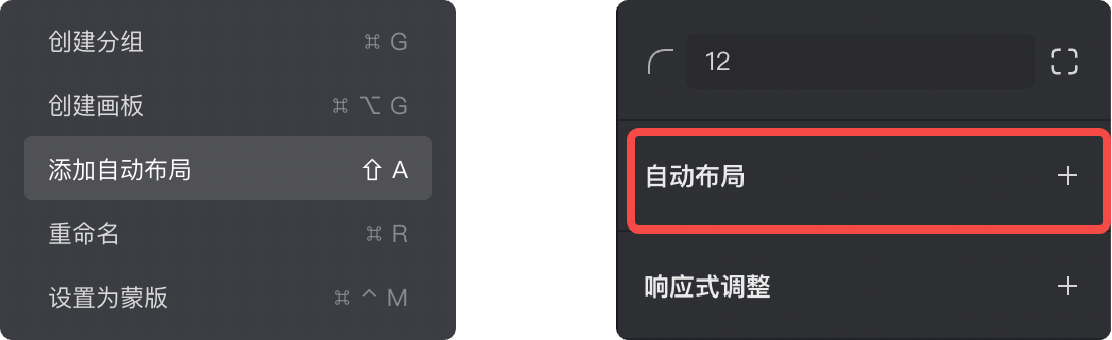

⭐ 选中对象右键选择「自动布局」、快捷键 shift+A、两个对象或多个对象时点击右侧属性面板上的“+”即可创建。

排列方式

⭐ 自动布局框架的排列方式只有「横向」和「纵向」两种。

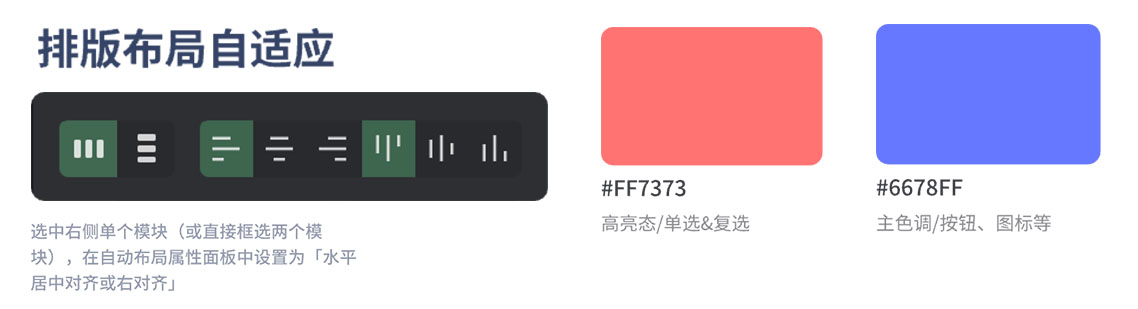

⭐ 「横向」表示水平沿 X 轴增删减重新排列对象，有「顶对齐、垂直居中对齐、底对齐」三种对齐方式；「纵向」表示垂直沿 Y 轴增删减重新排列对象，则有「左对齐、水平居中对齐、右对齐」三种对齐方式。



间距

⭐ 由于自动画板和普通画板的属性不同，生成自动布局画板后，无法再拖拽或使用智能布局调整间距，只能通过修改自动布局中的数值来改变间距。

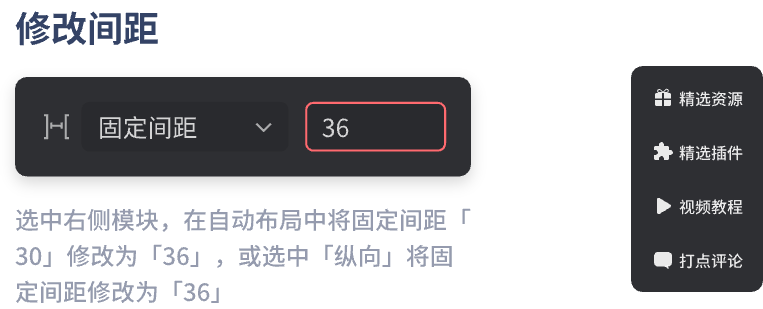

⭐ 固定间距：即无论怎么拖拽画板，画板内项目间的间距固定不变。

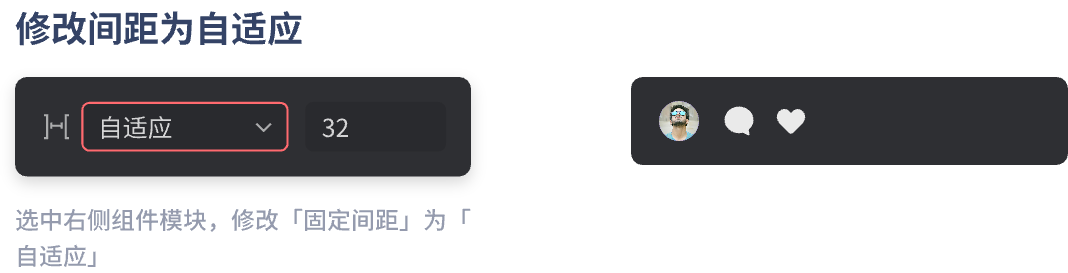

⭐ 自适应：即画板内的各个项目间的间距跟随画板的尺寸进行调整，不再保持固定间距。并且在遵循边距及间距规则的情况下，容器将保持尽可能小的尺寸包围其所有项目。

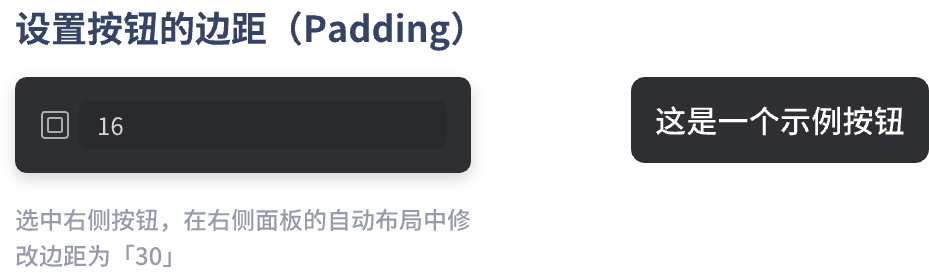

⭐ 内边距是指画板内的项目到画板边界的距离，在右侧的属性面板中可以统一设置项目到画板的间距值。

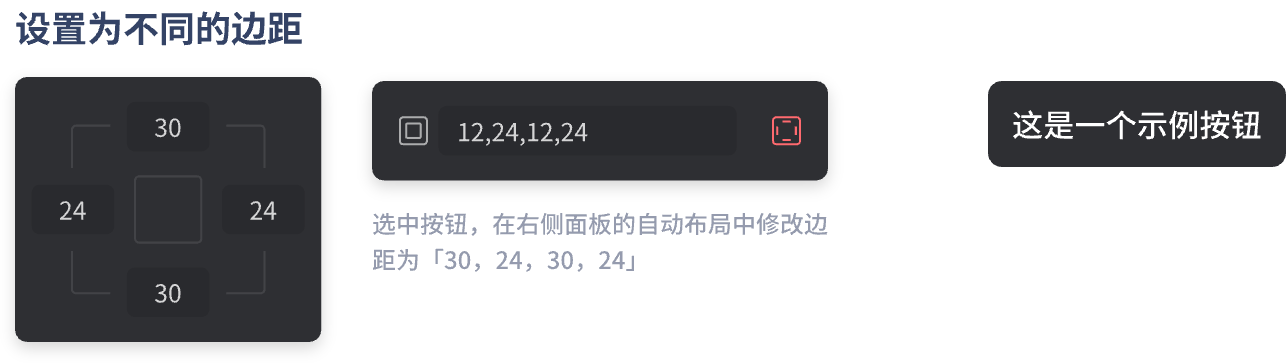

⭐ 通过修改独立边距调节项目到画板四个边的间距。

固定高度和宽度

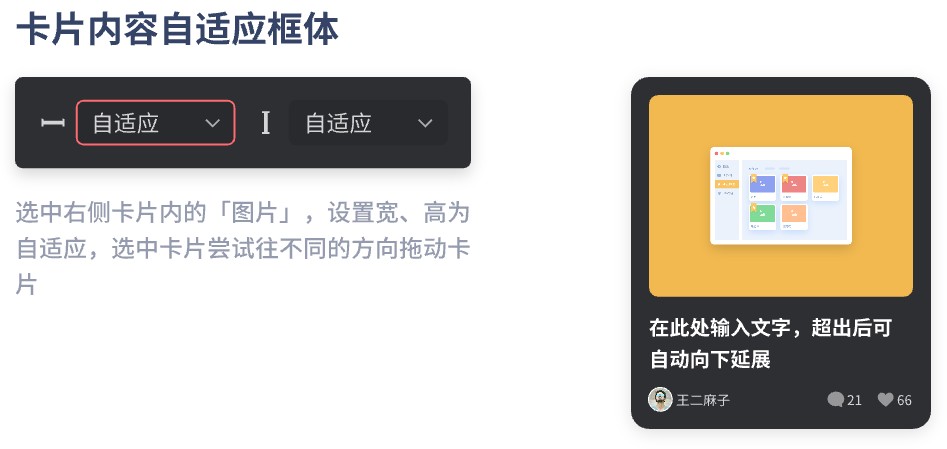

⭐ 「固定宽度」、「固定高度」对应的是画板的边界，包含「自动」、「固定」和「自适应」三种设置。

⭐ 当自动布局画板被设置为「固定宽度」或「固定高度」时，当修改内部项目尺寸时，画板本身的尺寸始终保持不变。

⭐ 当自动布局画板被设置为「自动宽度」、「自动高度」或「自适应」时，当修改内部项目尺寸时，自动布局画板则随着项目的变化而变化。

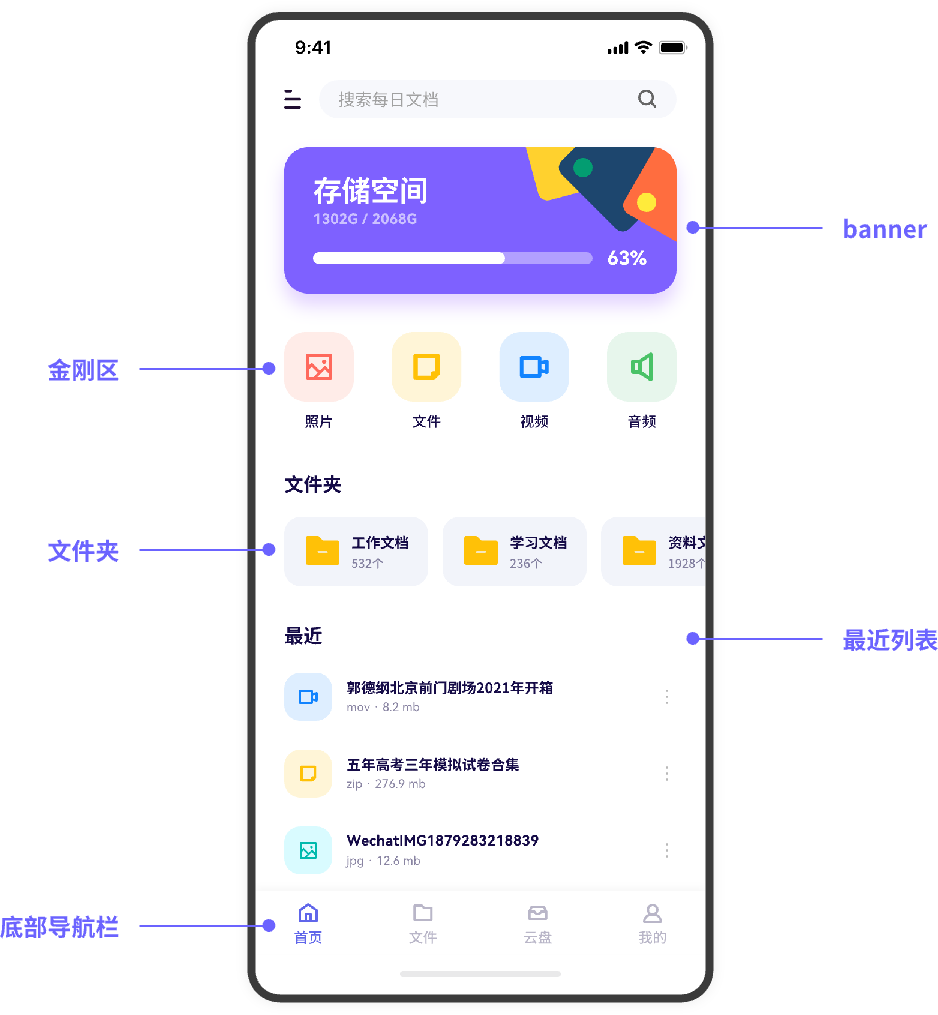

自动布局教程

本期教程的重点内容是教大家怎么使用「自动布局」，帮助设计师们减少繁琐的重复修改步骤，修改图层数量、位置、尺寸等样式后都可自动调整周边内容。帮设计师们节省时间，让开发秒懂适配，更多内容可查看教程最后的链接。

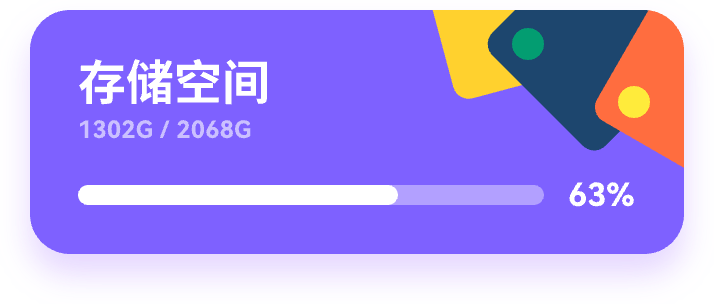

banner图

⭐ 功能点：排版上banner是由文本和进度条上下结构组成的「纵向」的自动布局（可在「自动布局」介绍中了解详情）。通过自动布局希望卡片的高度随着文本和进度条的间距变化而变化。

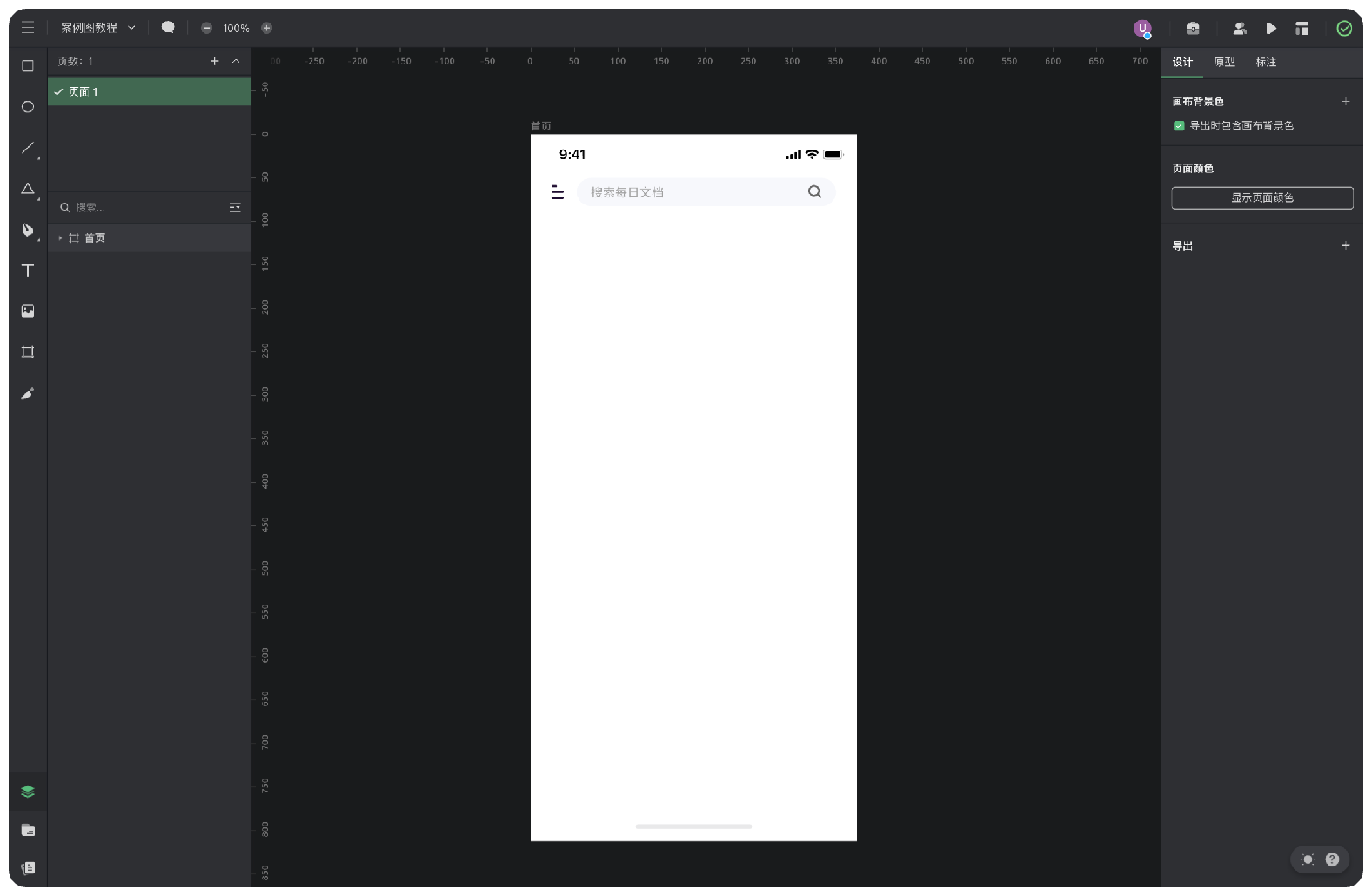

新建画板尺寸为：375PX ^ 812PX ，或用快捷键「A」在右侧面板中选择iPhoneX / iPhone11Pro直接创建画板，把素材状态栏和搜索置于顶部。

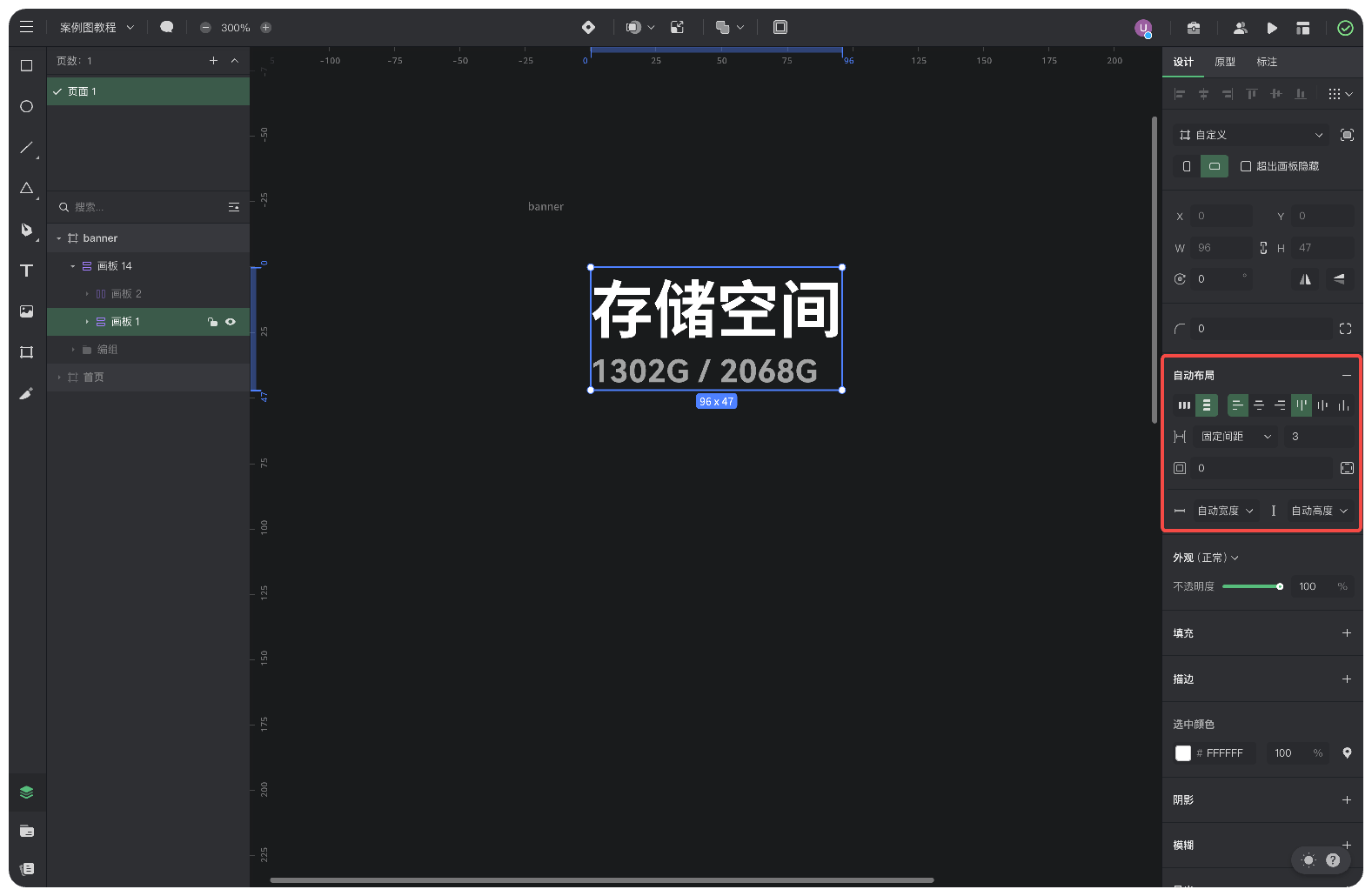

创建两行文本，同时选中文本右键选择「自动布局」或者快捷键「Shift+A」，设置参数如下图所示。

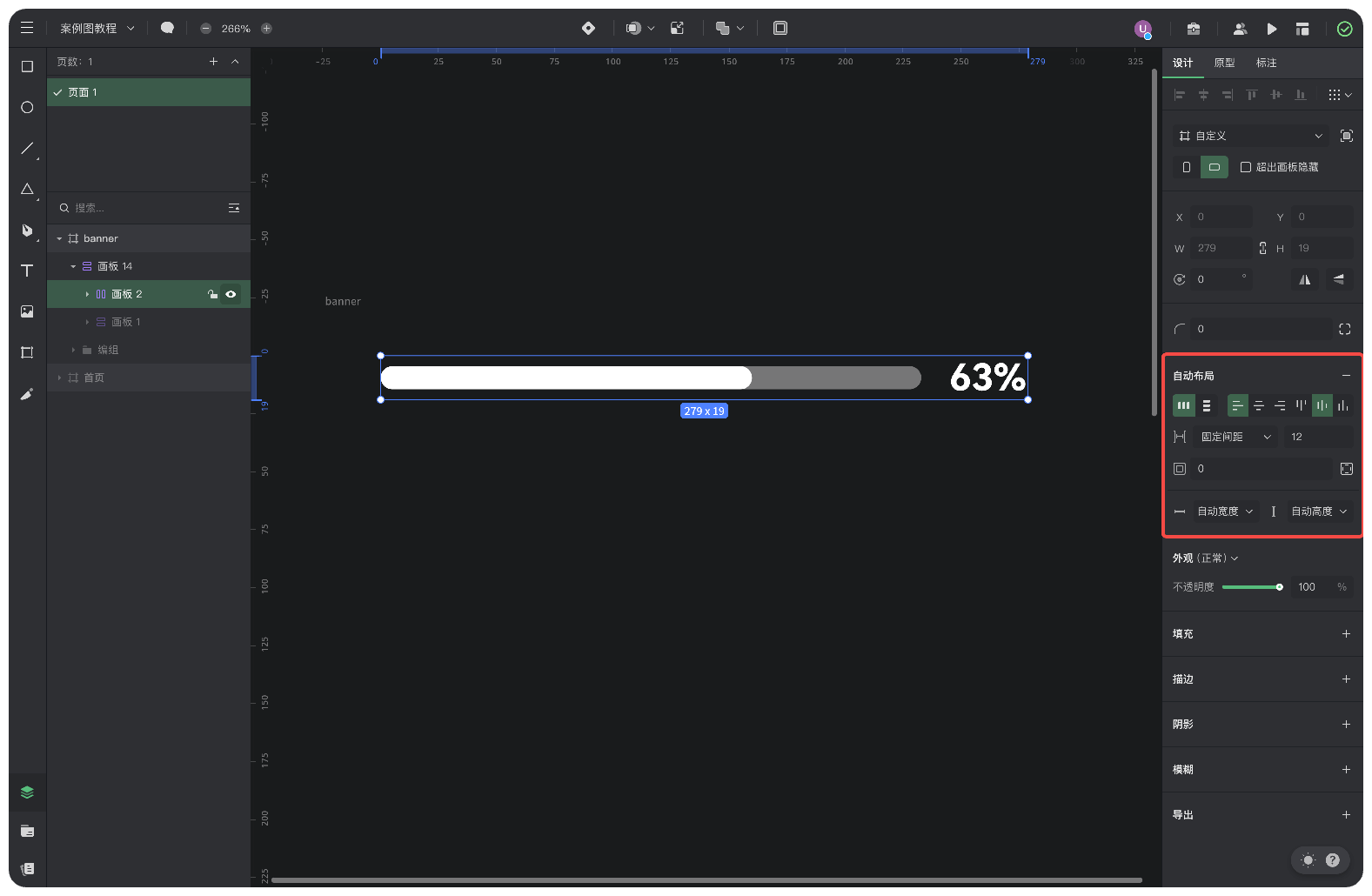

先绘制一个233px^10px的矩形，调整圆角，颜色填充为白色，降低不透明度，再复制一个矩形，调整尺寸，不透明度调整为100%，同时选中按快捷「command+potion+G」创建画板；再输入文本，再次选中进度条和文本创建「自动布局」。

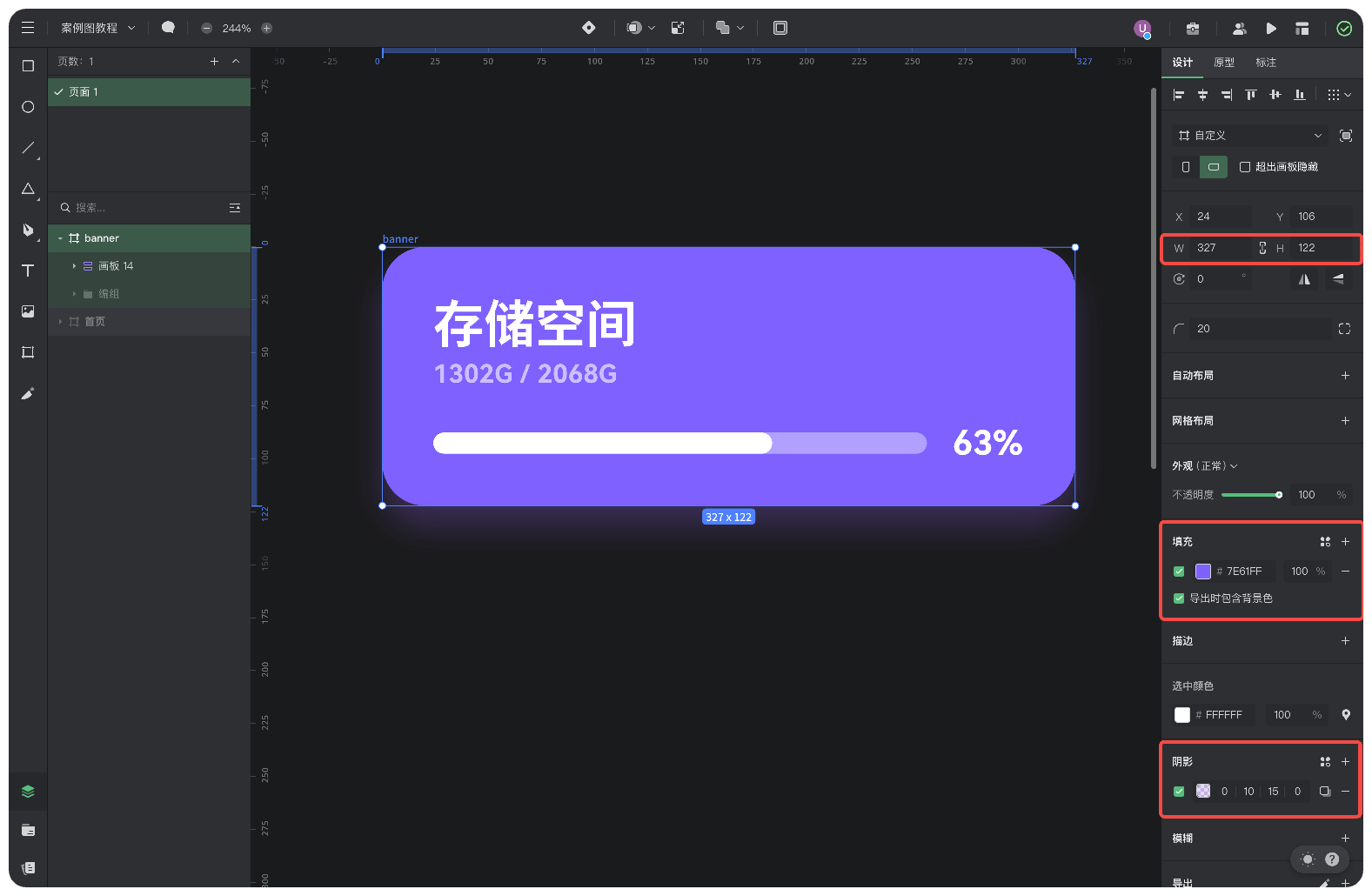

调整好文案和进度条的位置，再为他们创建一个327px^122px的画板当做卡片背景，再为卡片添加阴影，目的是让banner更有层次感，阴影参数为：颜色填充#9B61FF，不透明度为25%，0、10、15、0；

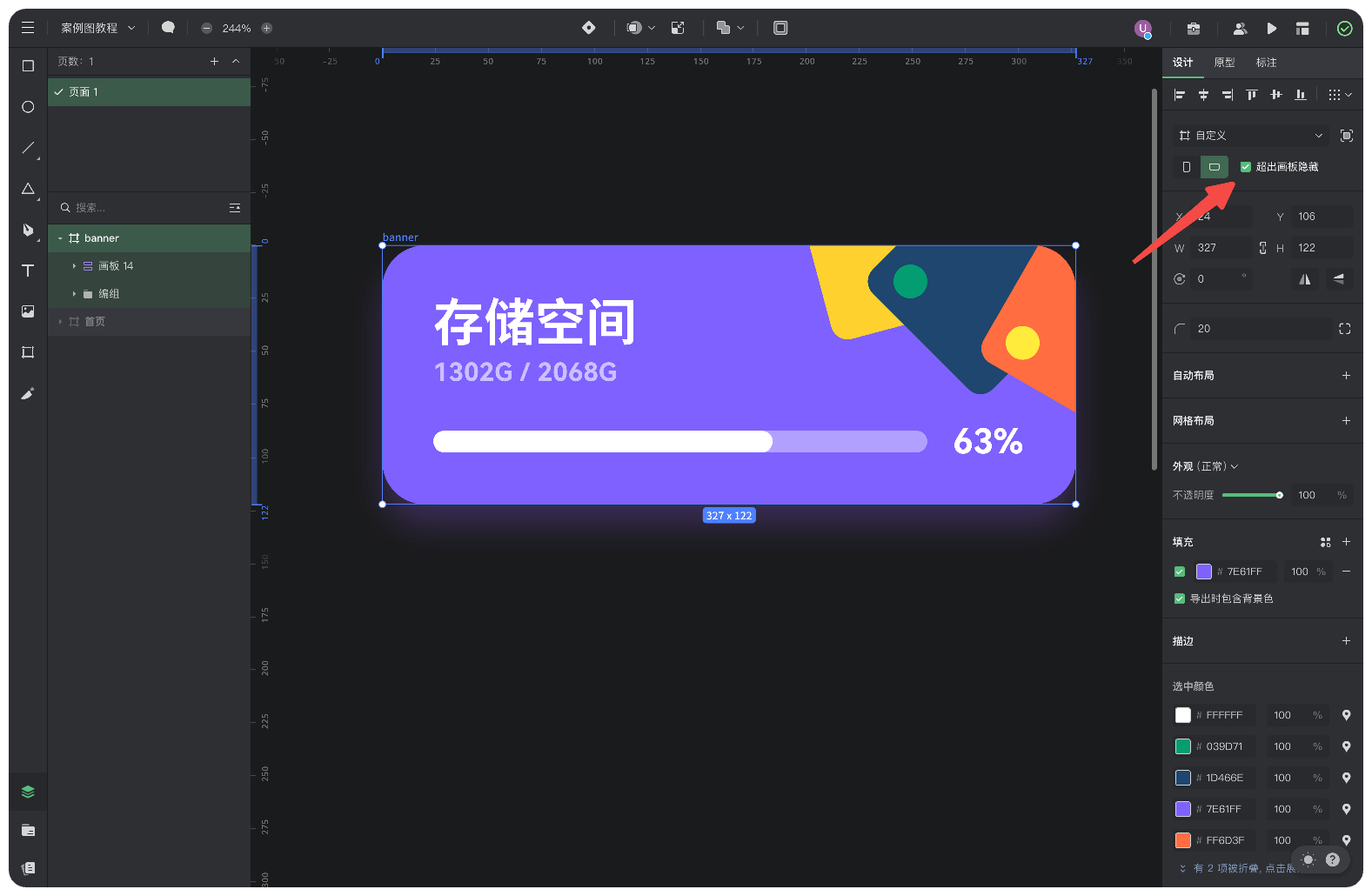

接下来丰富一下banner的版面，选择素材置于banner画板内放置于合适位置，勾选超出画板隐藏，这样画板外的内容就被隐藏掉了。

⭐ tips小提示：当「自动布局」中的方向选择「横向」的方向时，对齐方式中的「左对齐、水平居中对齐和右对齐」对该项目不会起任何调整作用，只能通过「顶对齐、垂直居中对齐和底对齐」这三种对齐方式调整，选择「纵向」时正好相反，大家都可以通过项目实践一下，教程中的数值参数不是固定的，只是参考，大家可以根据自己的偏好进行设置调整。

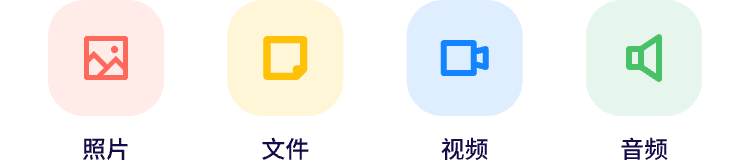

金刚区

⭐ 功能点：此版块是有四个小模块组成，金刚区的宽度是固定的，添加或删除小模块，他们之间的间距会自动调整，无需我们再次手动调整间距，这时就需要用上「间距」中的「自适应」功能了。

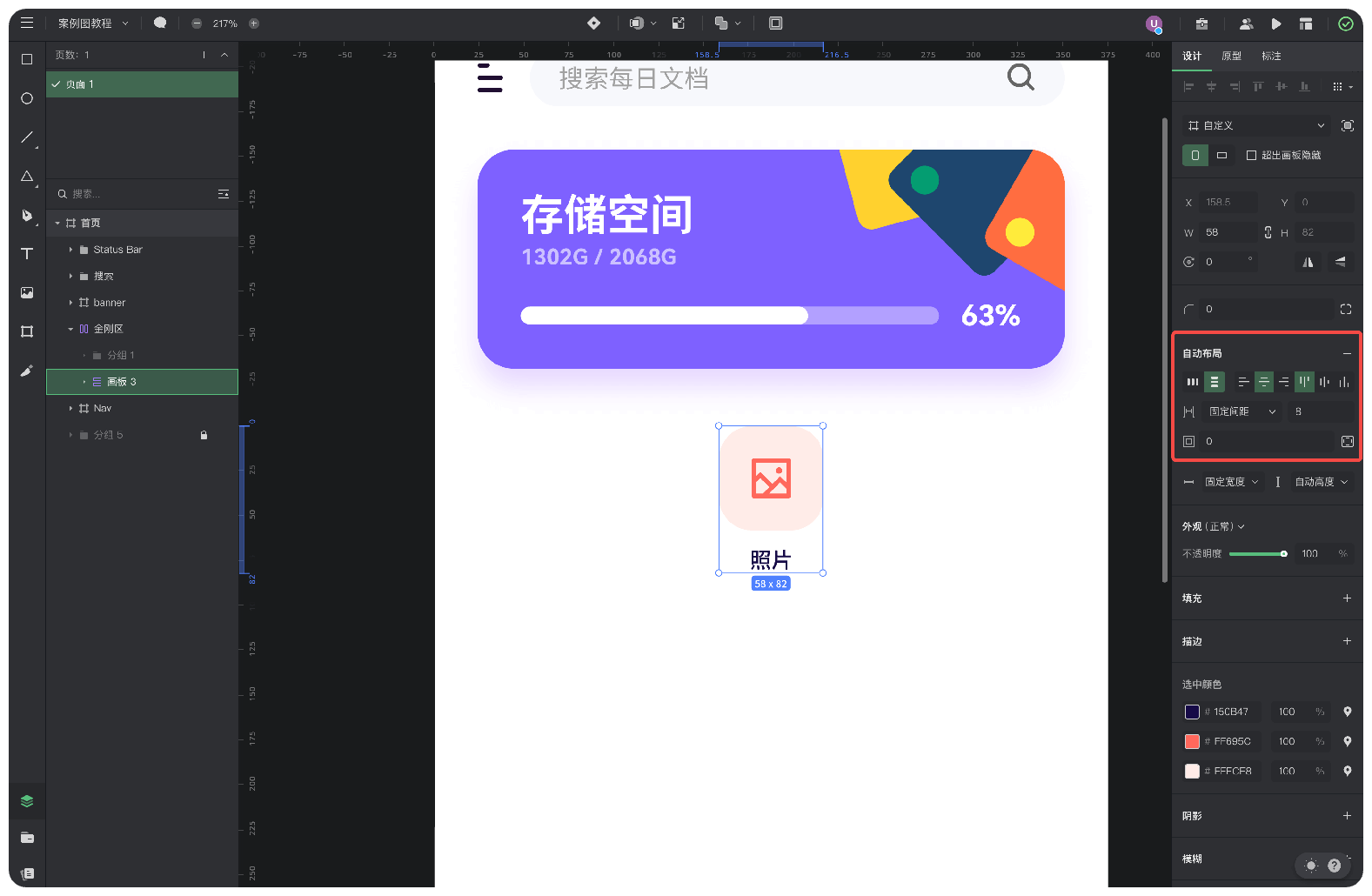

大家可以根据上期的临摹教程进行举一反三来绘制图标，也可以用我们提供的图标来做绘制金刚区；每个小模块有图标和文本两部分组成，属于上下结构，选中图标和文本，创建「自动布局」，属性参数如下图(选中图标画板尝试拖动改变尺寸大小，文本会有位移变化，但是和图标的间距始终是不会改变的)；

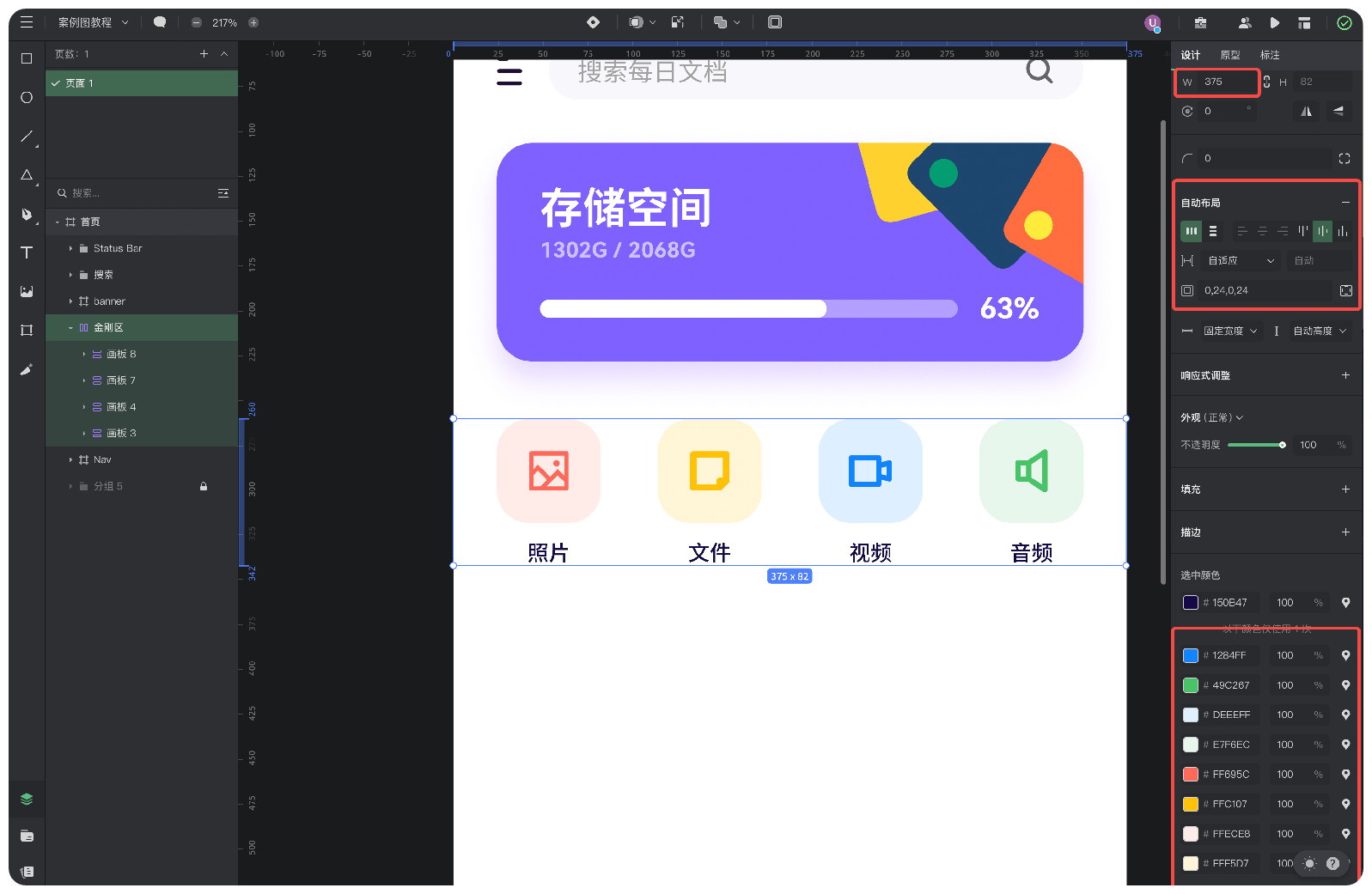

把其他三个图标进行以上操作，再同时选中创建自动布局，属性如下图；

⭐ tips小提示：宽度W375是根据画板的宽度设置的，属性中已设置到左右两边的间距为24，也就表示，无论这个框架内有几个项目，左右两边的间距始终是24，项目之间的间距会根据项目的多少而自己设定，这就是「自适应」的功能。





文件夹

⭐ 功能点：文件夹部分是有三个项目左右排列组成，和金刚区唯一的不同就是文件夹部分只需要固定左侧的间距，这样是为了让这部分有一个可以左右滑动的交互功能。

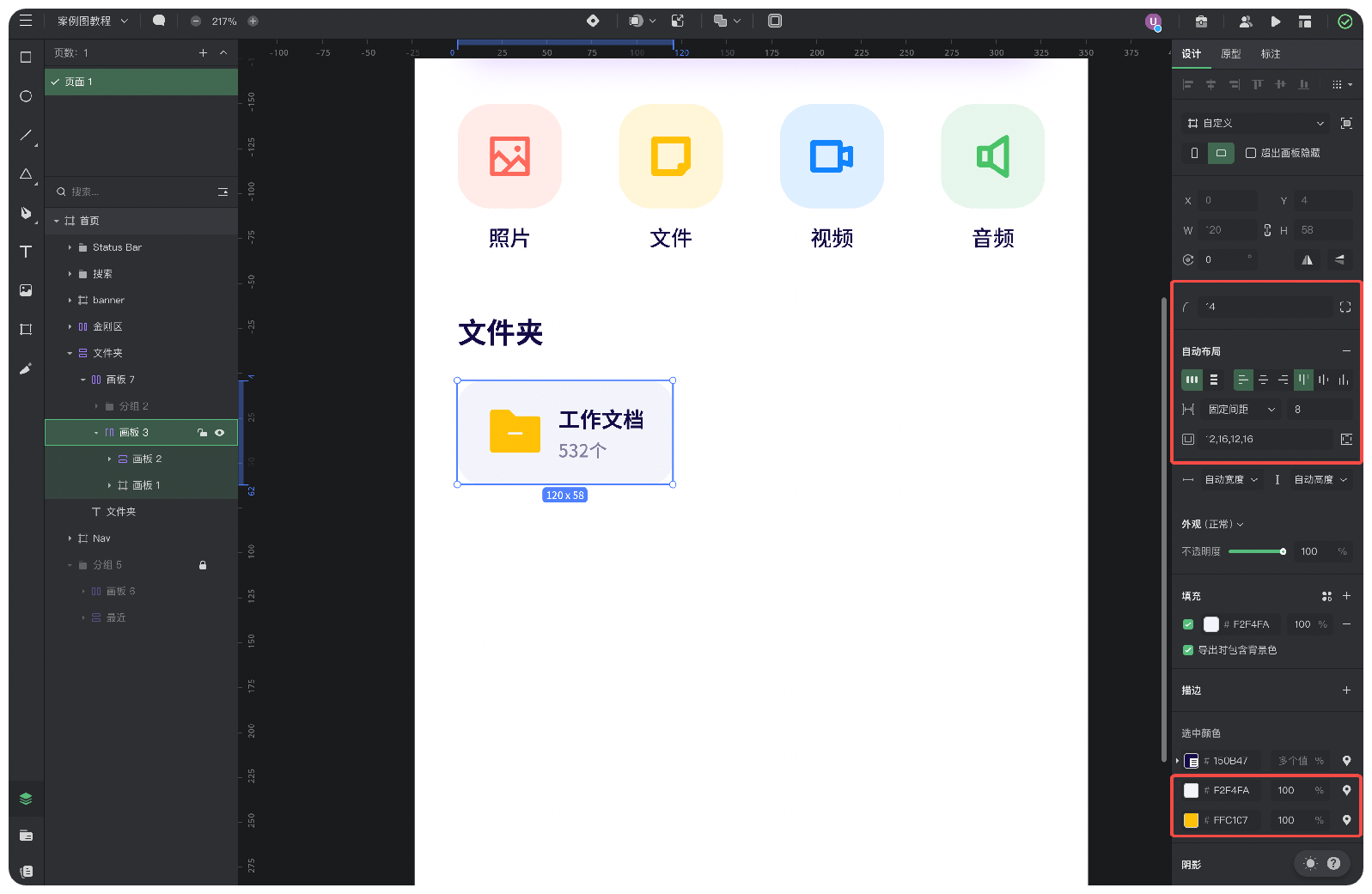

调用我们提供的图标素材，自己绘制文件夹图标也可以，再创建两行文本并使用快捷键「command+potion+G」使文本变成一个画板，选中图标和文本画板创建「自动布局」，属性参数如下图；

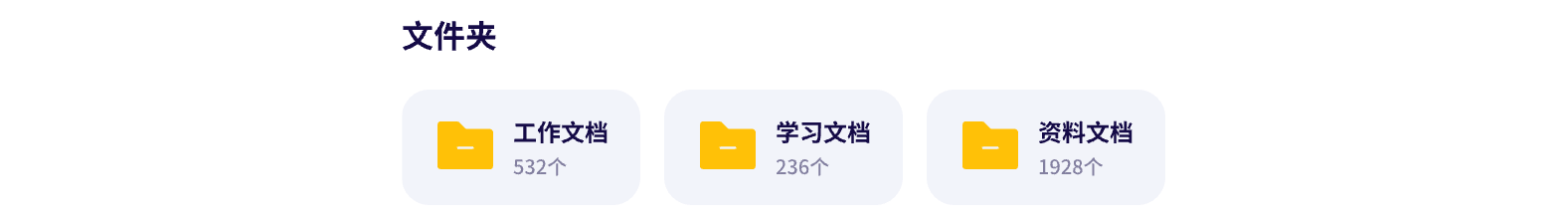

复制出来两个文件夹卡片，修改文件夹名称和文档数量，全选三个卡片创建「自动布局」，使三个卡片变成一个整体画板；

创建「文件夹」文本标题，再把标题和文件夹画板选中，创建「自动布局」，属性参数如下图；

⭐ tips小提示：增加或删除某个卡片，卡片之间的间距都不会改变，文件夹整体距离画板左侧的间距是固定不变的，无论文件卡片是增加还是减少，标题和卡片始终保持在固定位置度。

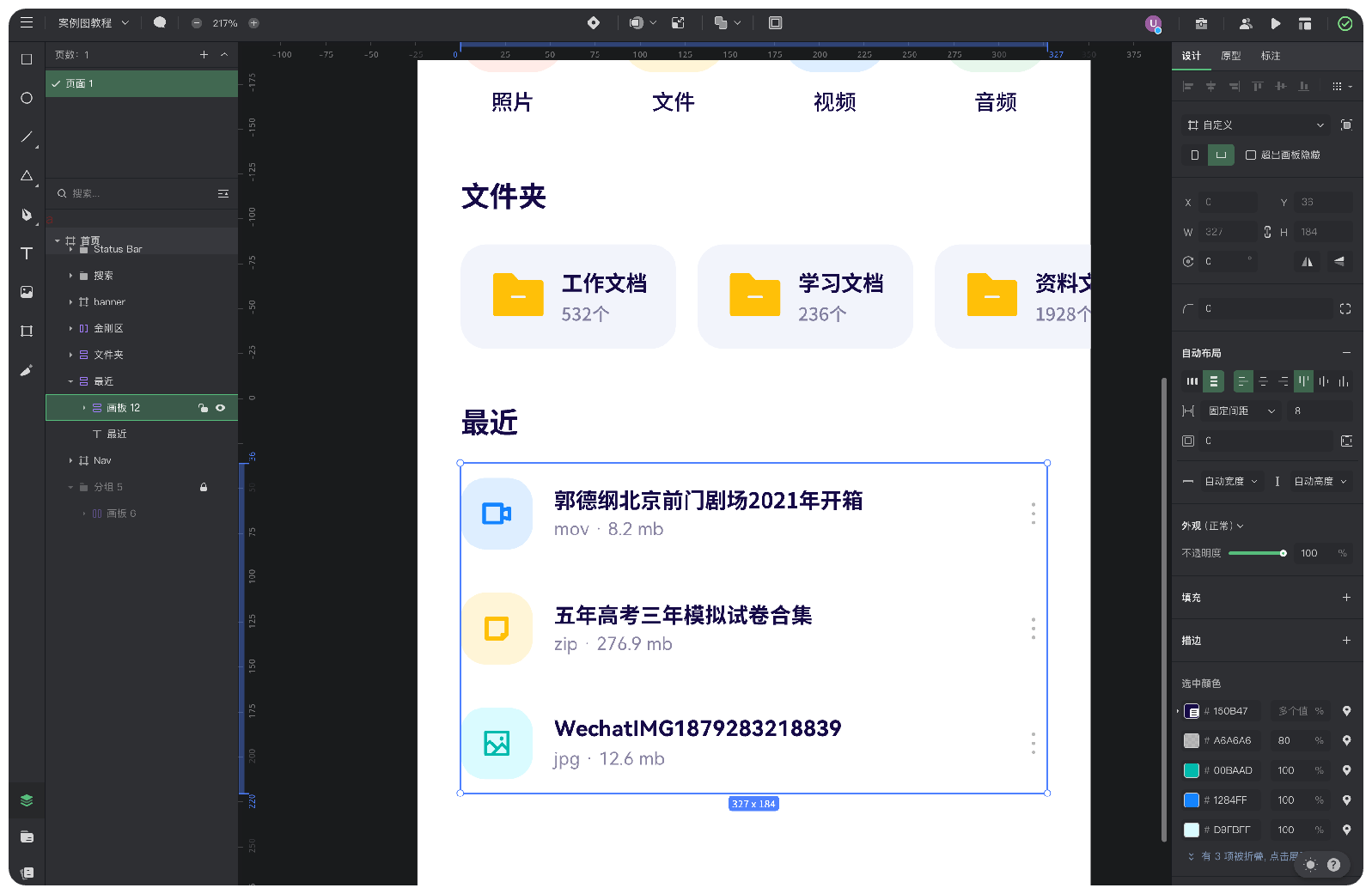

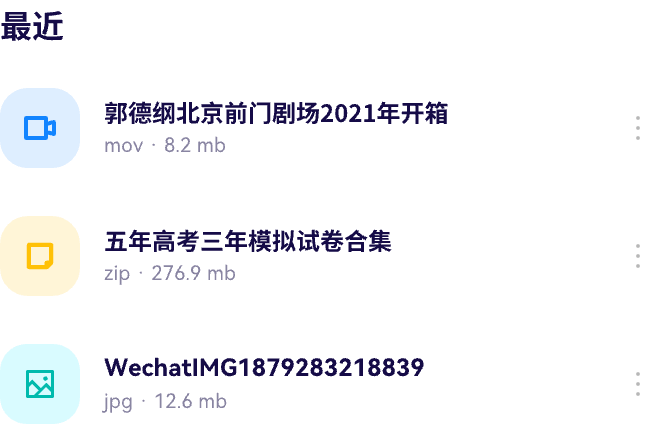

最近列表

⭐ 功能点：每条列表内容可以当做是有图标、文案内容和行为点构成的「横向」自动布局，行为点是固定不变的，这部分变化的只有文案里的文本信息。

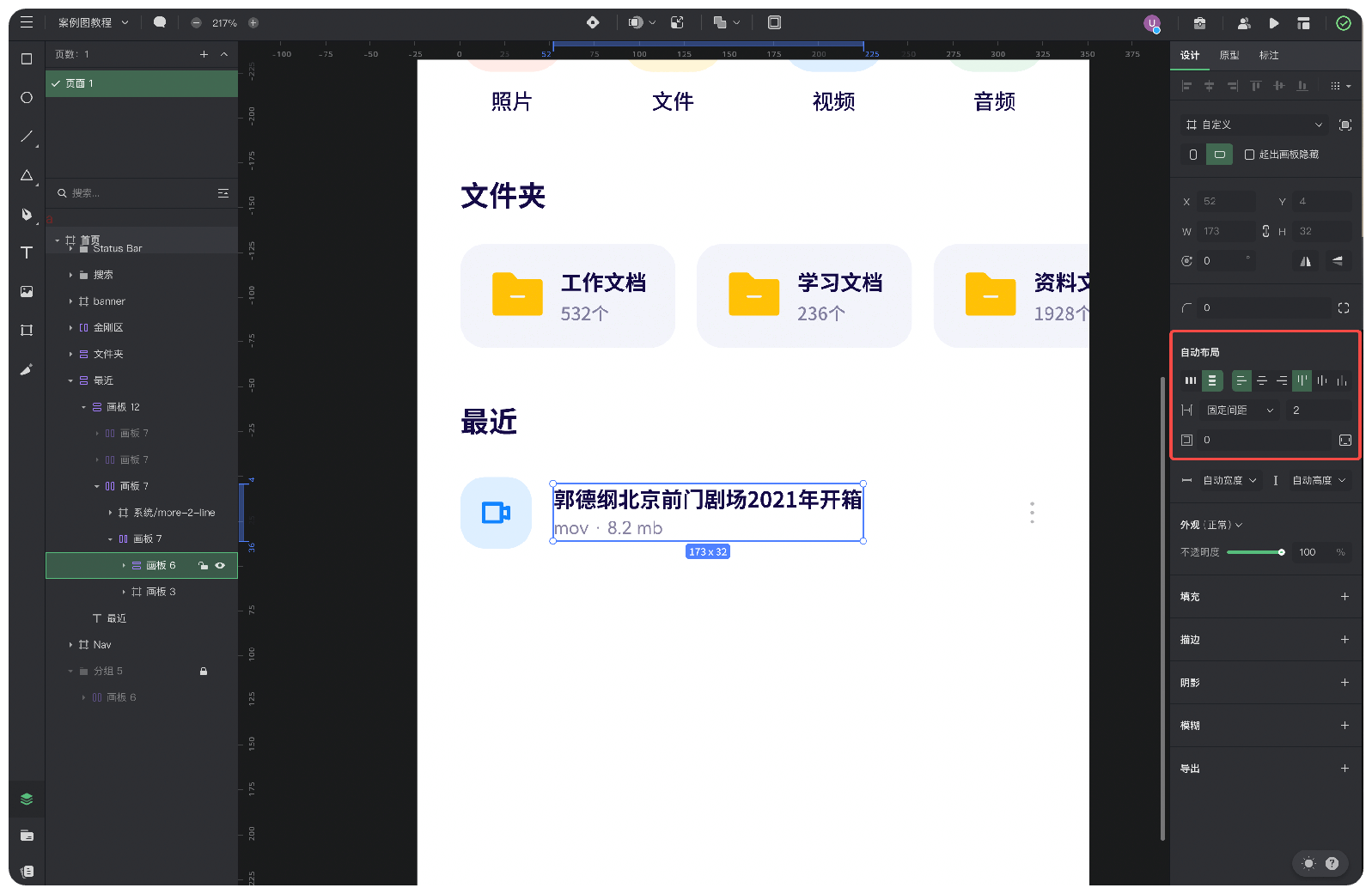

创建两行文本，全选文本创建「自动布局」，属性参数如下图；

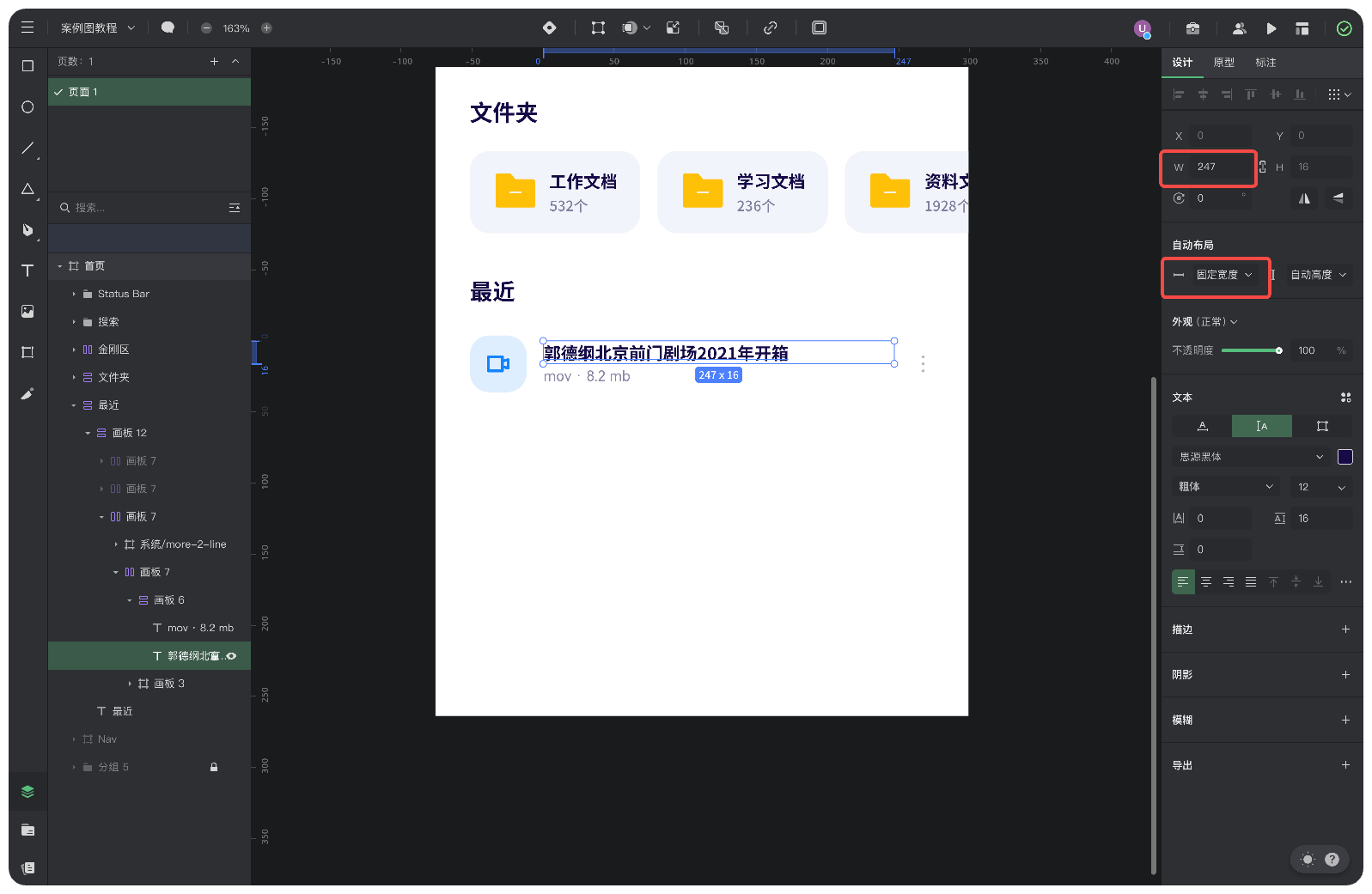

选中自动布局中的文本，每个文本都设置为「固定宽度」为247，当文本的宽度超过这个数值时会自动折行，但文本之间的间距还是固定的；

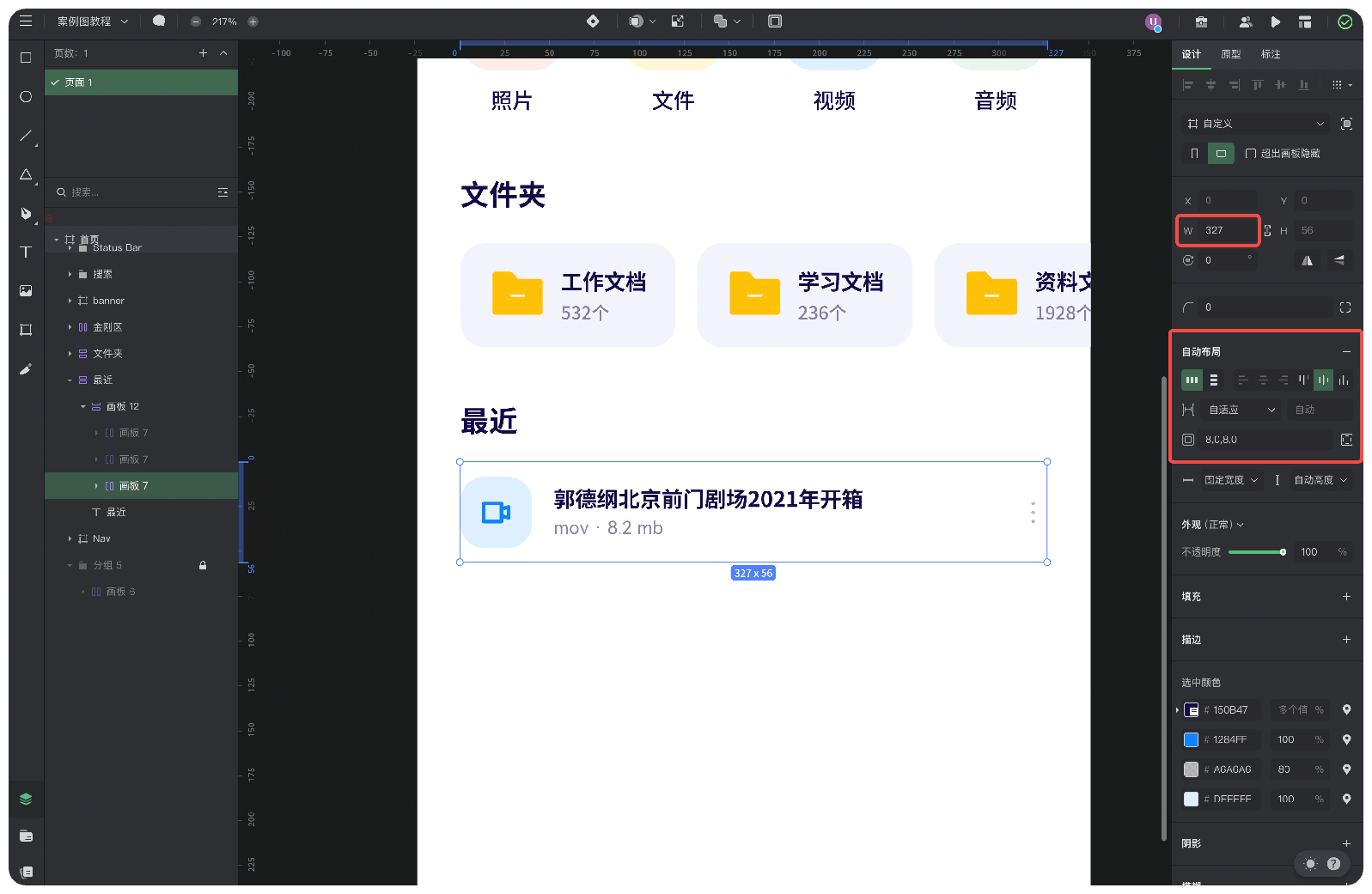

绘制一个行为点图标，再为此图标创建16px^16px的画板，再次选中视频图标、文本和行为点图标创建「自动布局」，属性参数如下图；

复制两个列表，更换图标、颜色和文本信息，再全部选中创建「自动布局」，属性参数如下图；

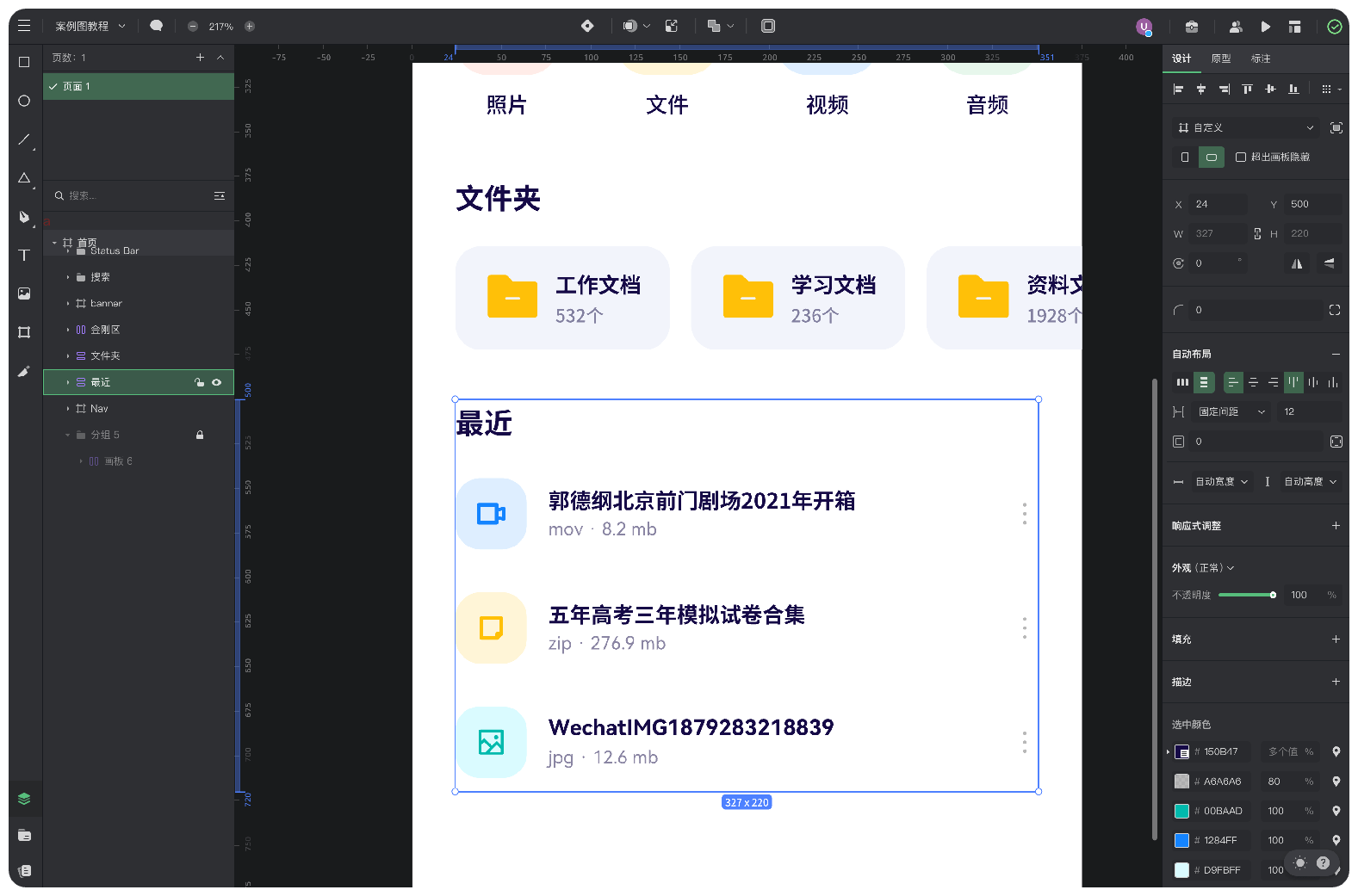

创建标题文本，全选标题和列表项，创建「自动布局」，属性参数如下图；

⭐ tips小提示：增加或删除某个列表项，列表之间的间距是不会改变的，修改文本里的内容，当文本宽度超过设置的数值时文本会自动折行，行为点还是固定不变，文本和图标始终保持居中的状态，列表项的间距也无需手动调节。

教程看到这里，大家对「自动布局」是不是已经有初步了解了，接下来底部导航栏要靠大家自己动手了，图标已为大家提供，小小的提示，底部导航栏用到的自动布局功能点和金刚区的是相似的，大家举一反三操作一下吧
