如何用Cinema 4d制作一枚“凹凸有致”的3D勋章

Part01-建模

——

1.将图标路径导入C4D（2D勋章设计来自团队内插画师maru）

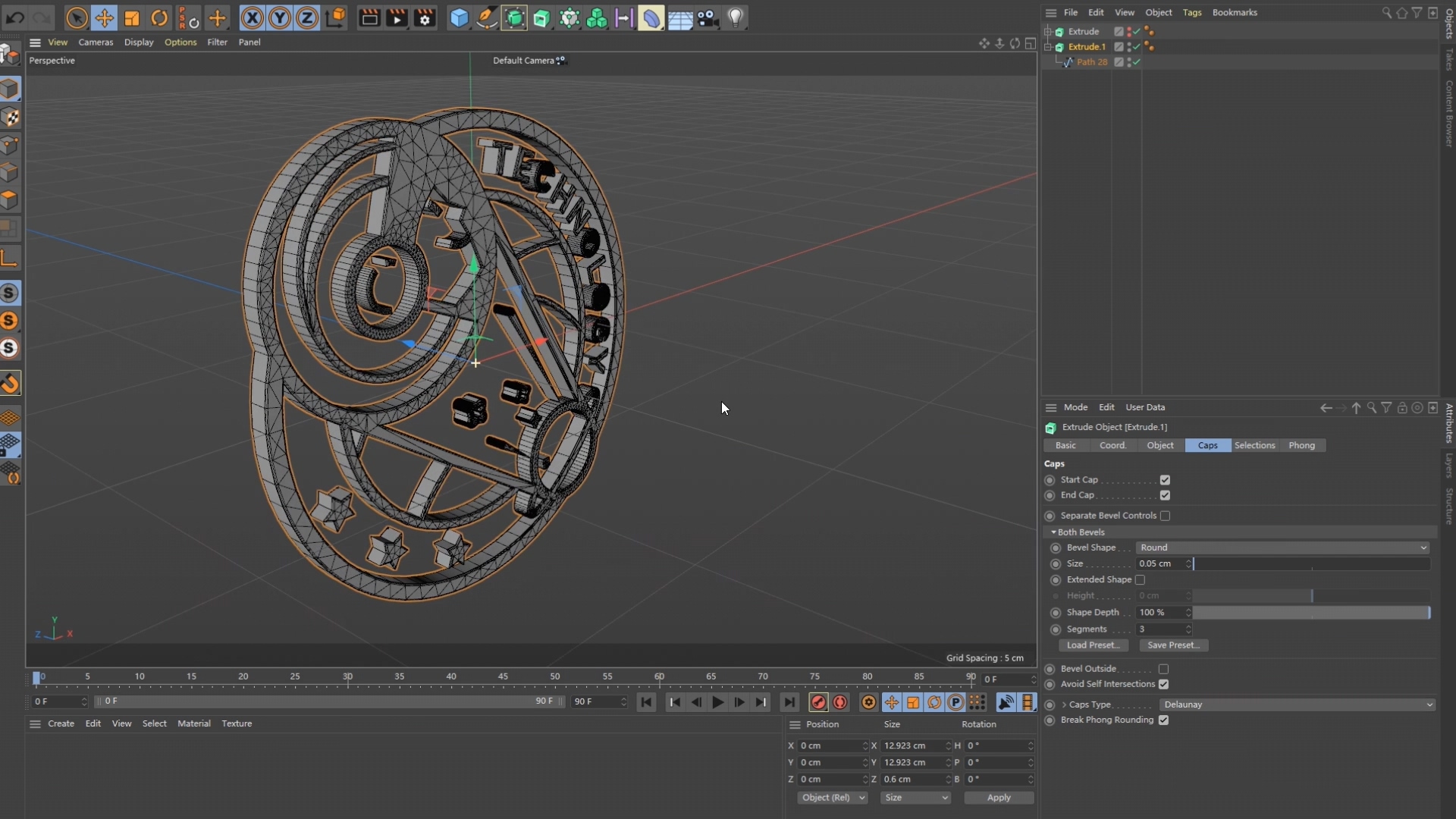

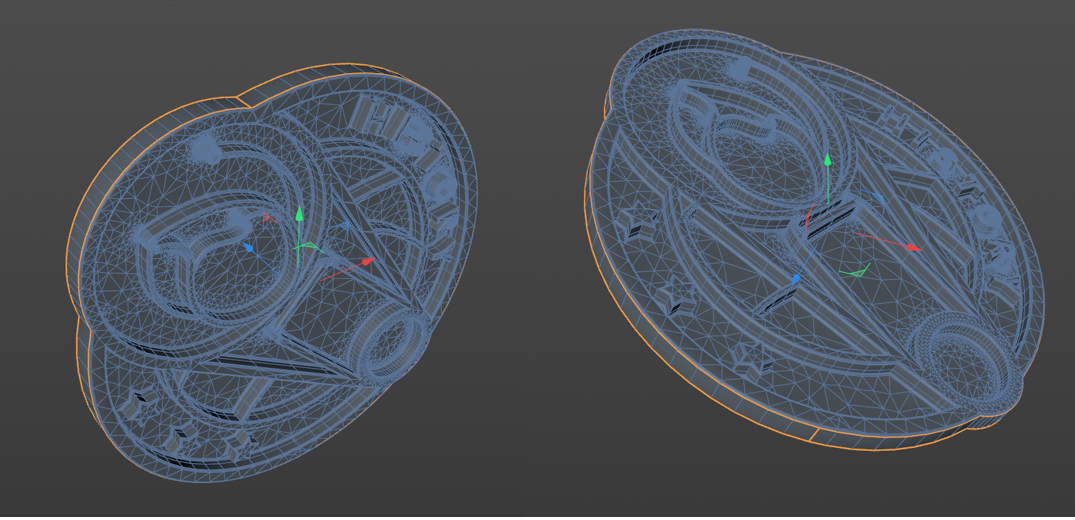

2.路径挤出，塌陷，删掉背面，选中外轮廓，纵向拉伸至3cm宽度。然后封口。选中背面边轮廓，倒角offset0.2，subdivision2。背面布线如下图。

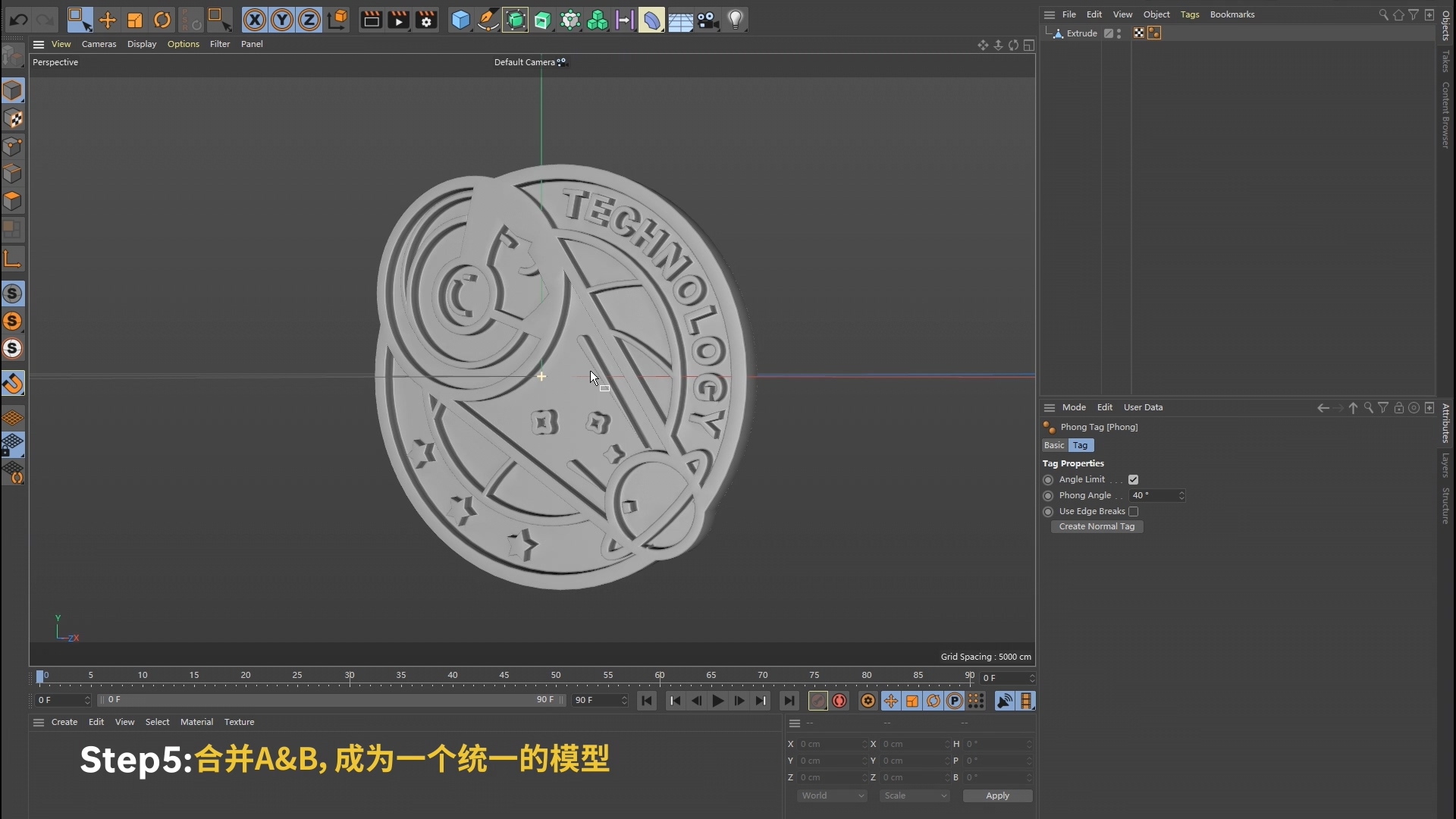

3.重新拿图标路径（path一删掉外轮廓）需改成subdiviede，angle5度，max length 5cm。z轴位置2.02。模型塌陷，合并，删除选集，改圆滑标签

Part02-展UV

——

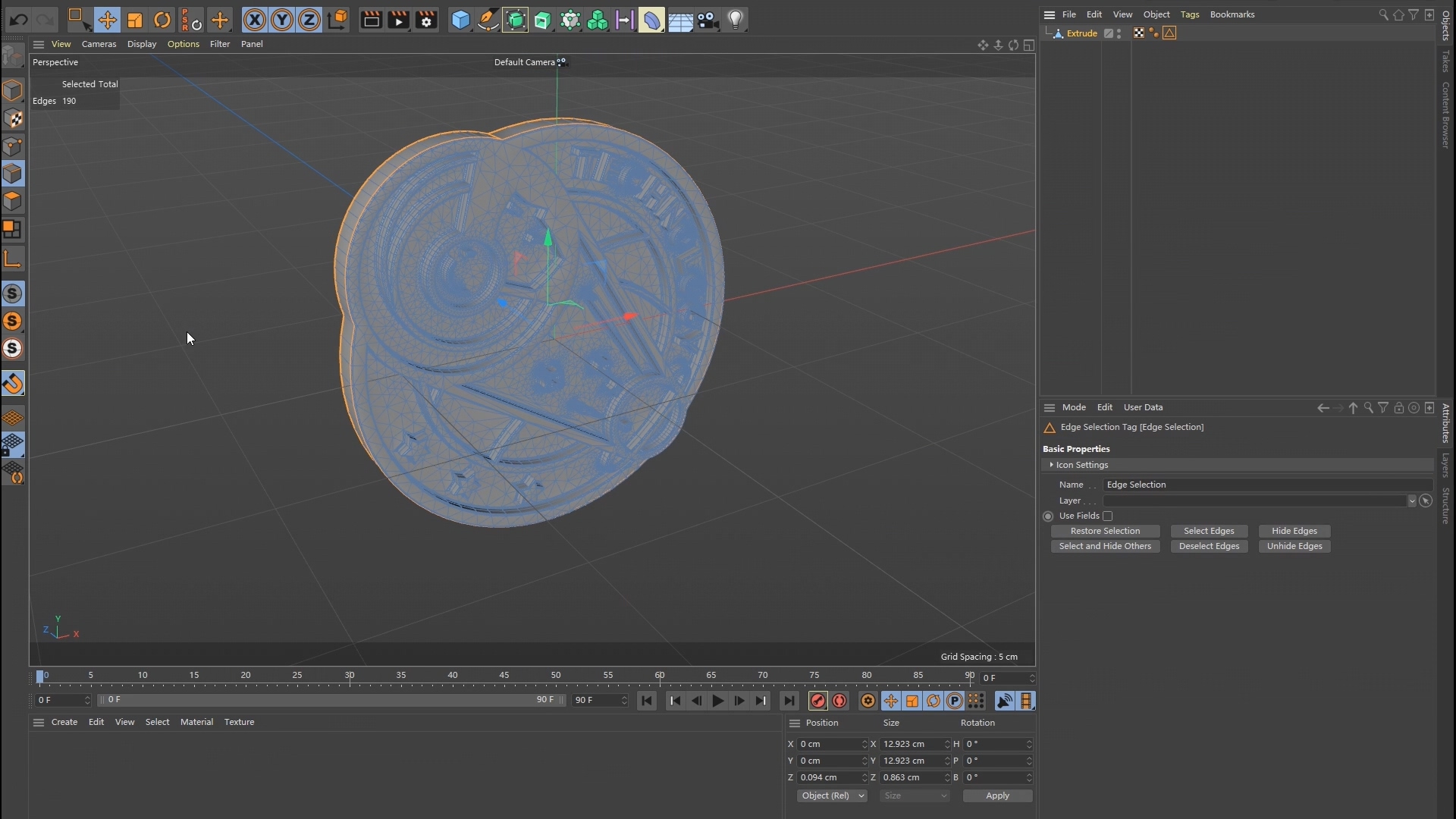

1.侧面两个loop路径，已经上下个一段路径。设定为edge01选集

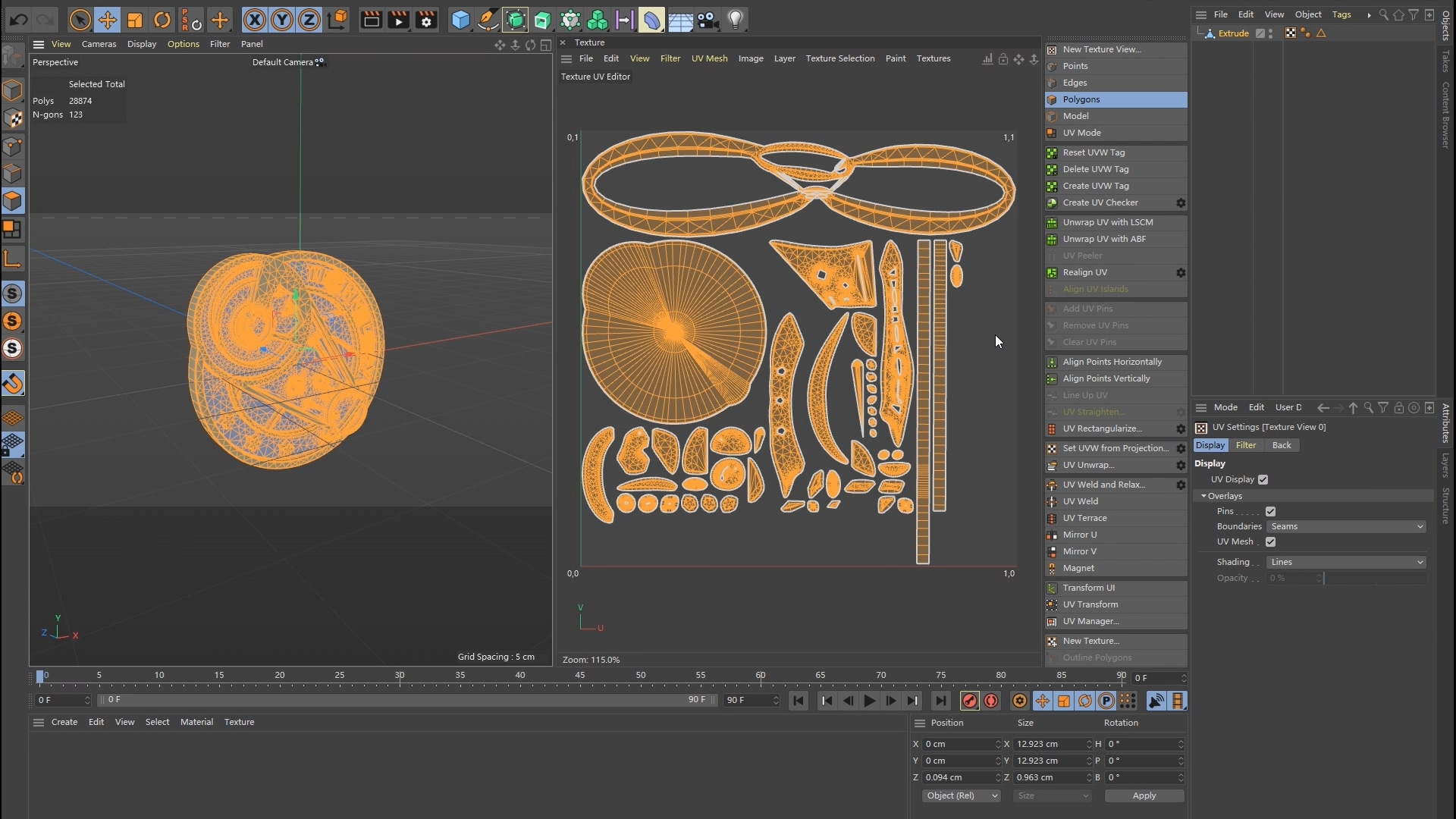

2.用FD uv展uv外挂插件，展uv。先把背面和侧面展好

3.然后选中剩余的面。在用C4D默认的展uv模式下，用project下box模式展开，把正面图案和正面轮廓展好

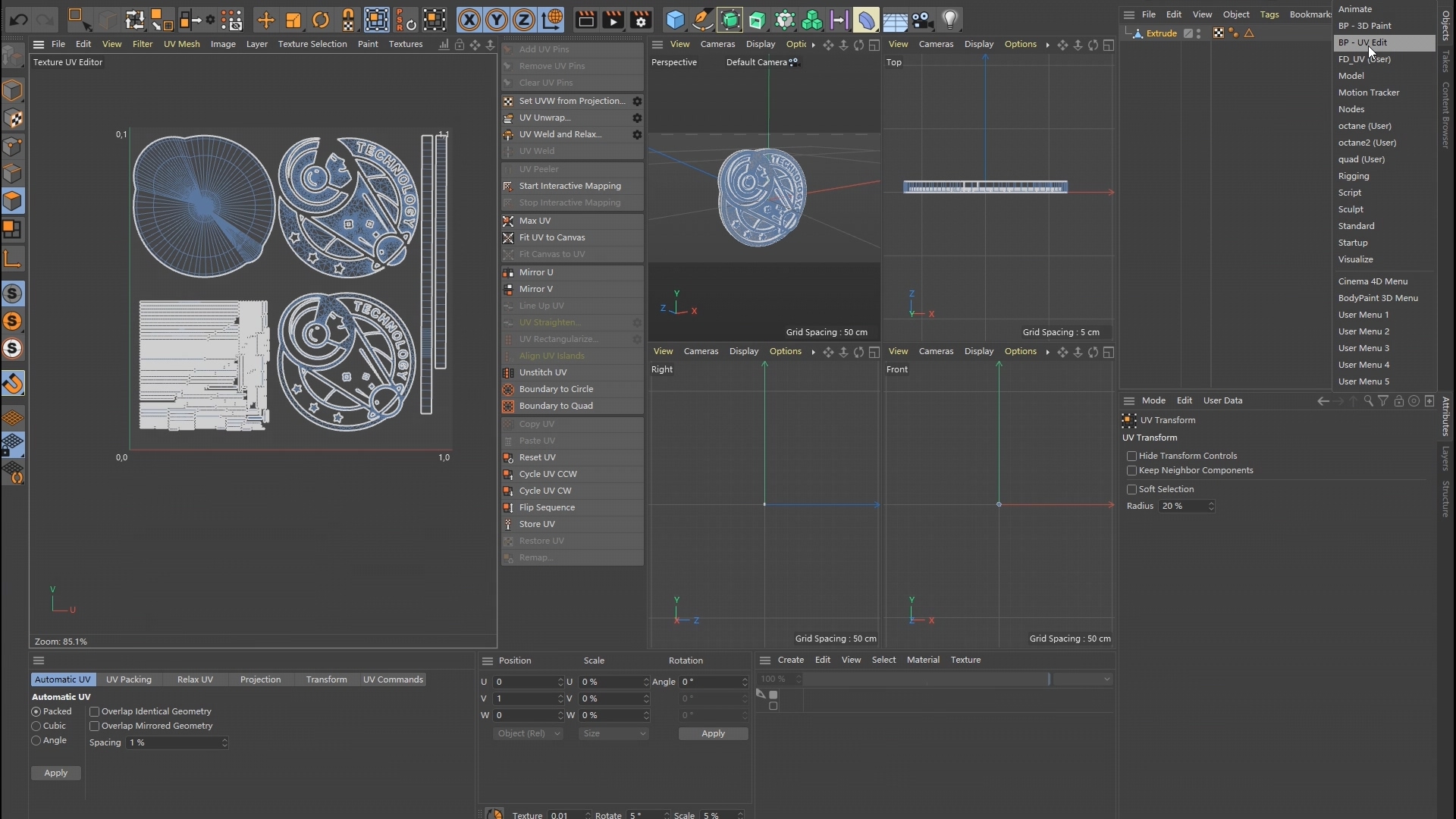

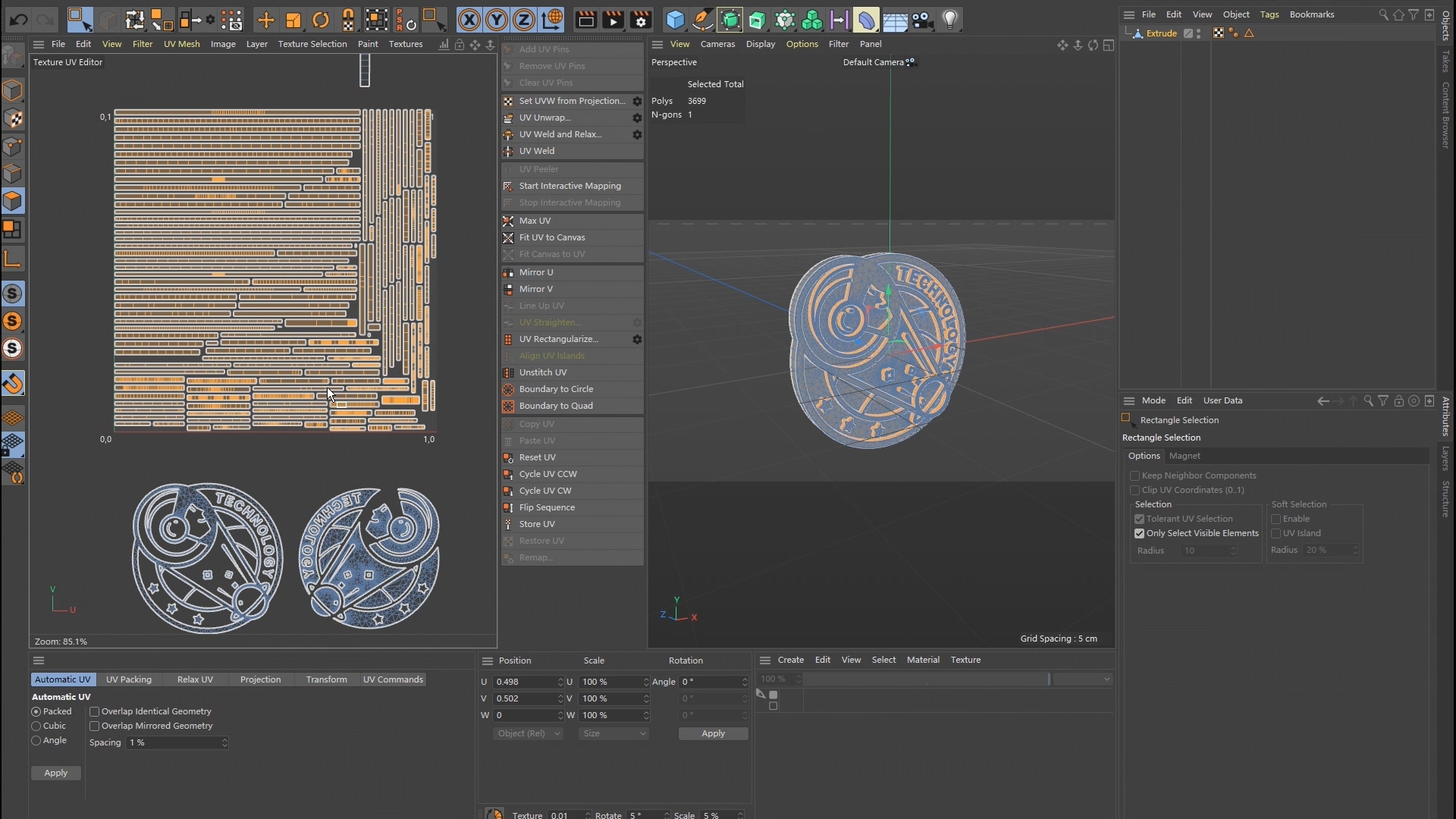

4.选中剩余的面，用C4D默认的展uv模式下，用automatic UV下packed展，最终展uv效果如下

最终效果

—

///

写在最后

最近终于得空把之前想做的小教程做完。第一次做这种小教程，大家有看不明白的地方以及觉得有可以完善的地方，欢迎评论区留言。如果喜欢这种形式教程，请大家点赞收藏支持。

(用置换贴图制作模型的方式以及材质调节见视频)
