（图文+视频）C4D野教程：RKT Mesh To Spline插件初体验

上篇文章写了使用XP的网格工具制作文字线条分裂的效果，然后我给鹿友@小宇留言回复说下一篇文章再出个不用XP版的：

前一段时间不是分享了Rocketlasso（以下简称为RKT）的三款插件以及机翻教程么：

其中Mesh To Spline这款插件就和XP网格工具中的mtEdgeSpline功能类似，可以将对象的边、多边形和轮廓解锁为参数化的样条线。

不过两者相互之间又有对方没有的功能，我也是刚把Mesh To Spline的官方教程看完，使用之后最大的感触就是它没有XP的网格工具那么卡，这一点希望XP官方能够尽快的优化吧。

最后再说一下，案例方面我同样是凭感觉弄出来的，不是很好看，大家就当玩玩插件吧！

开始之前先说明一下在我测试之后发现的问题，并且是RKT三款插件都有的问题。

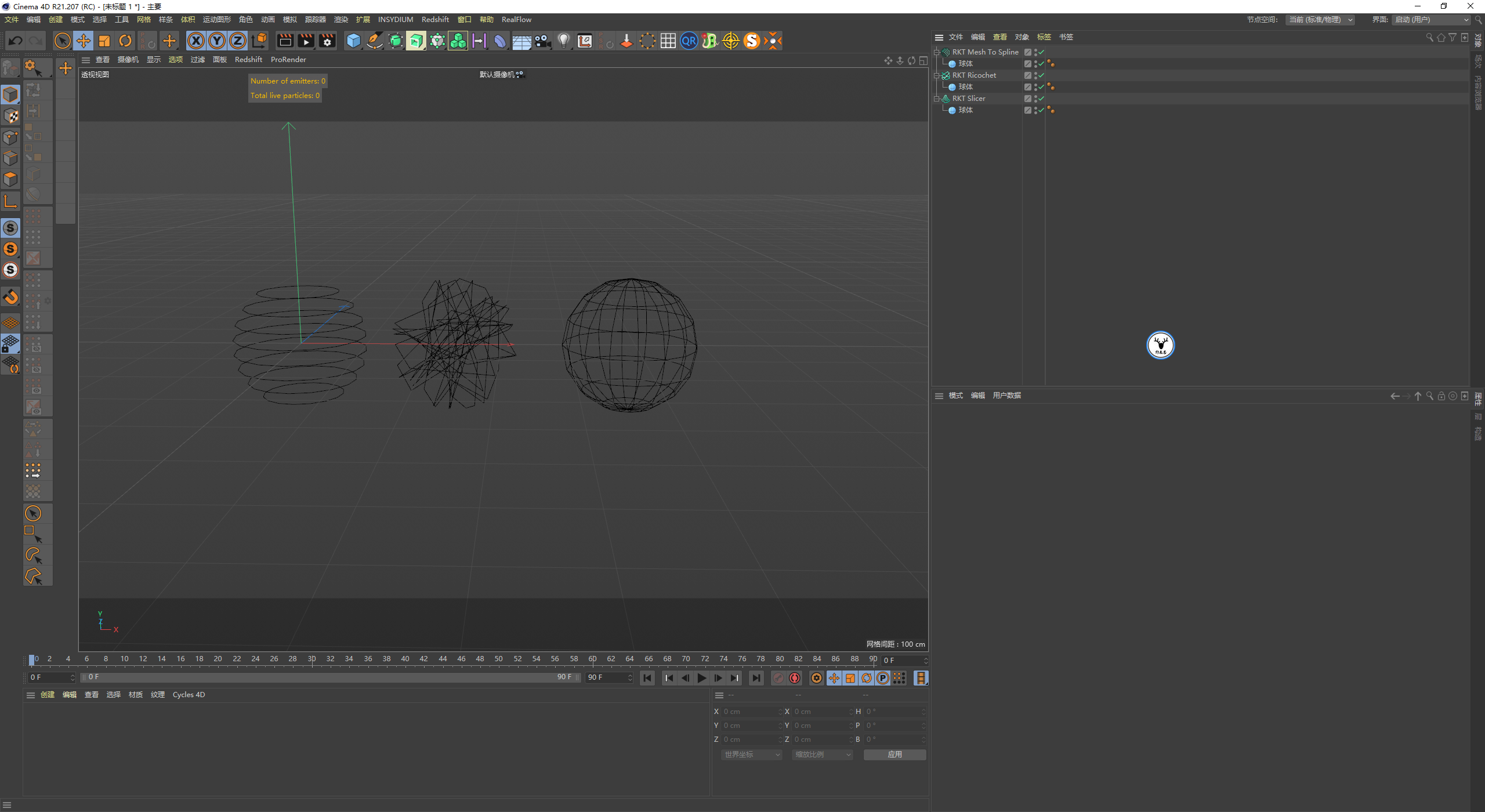

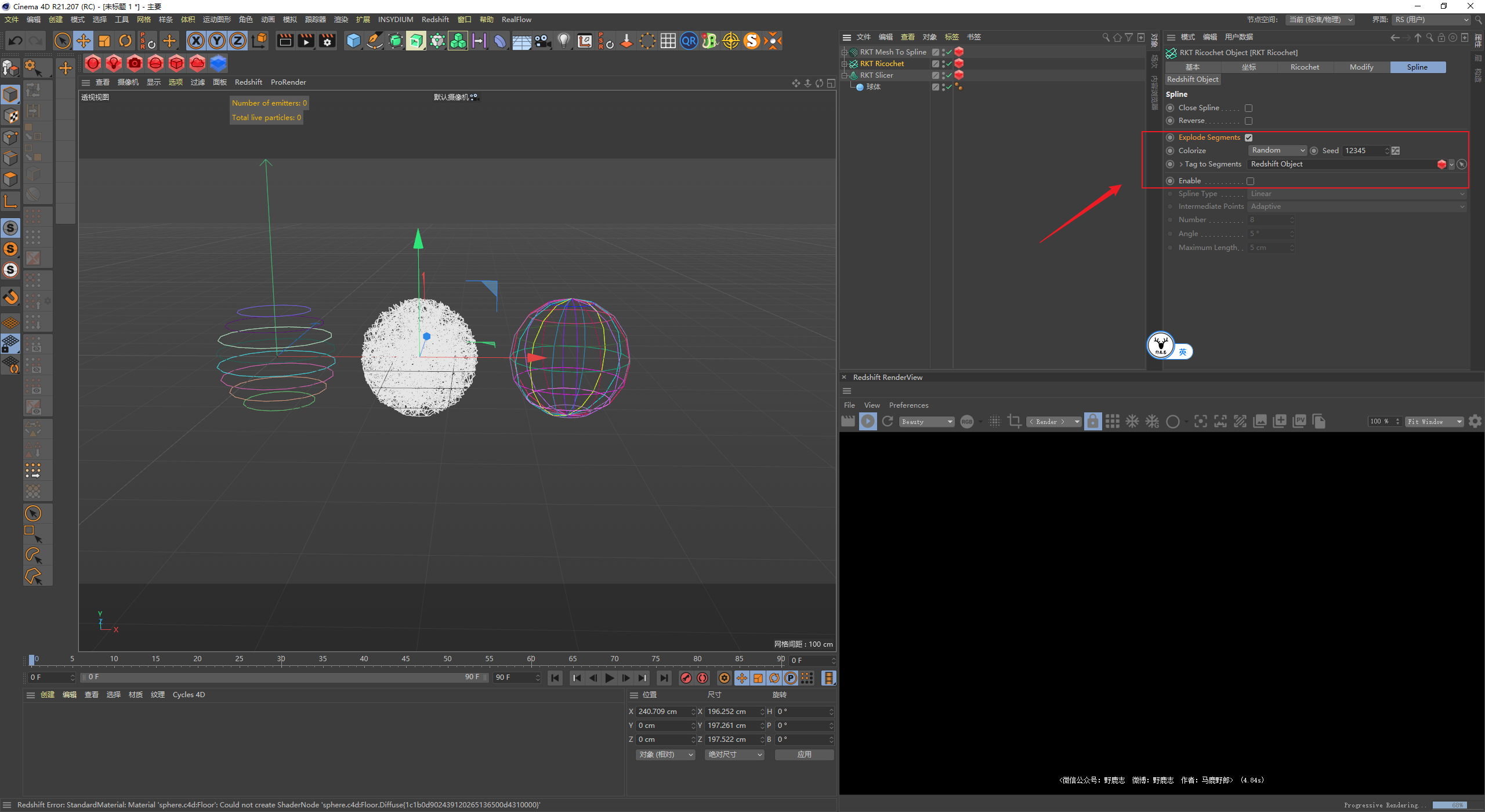

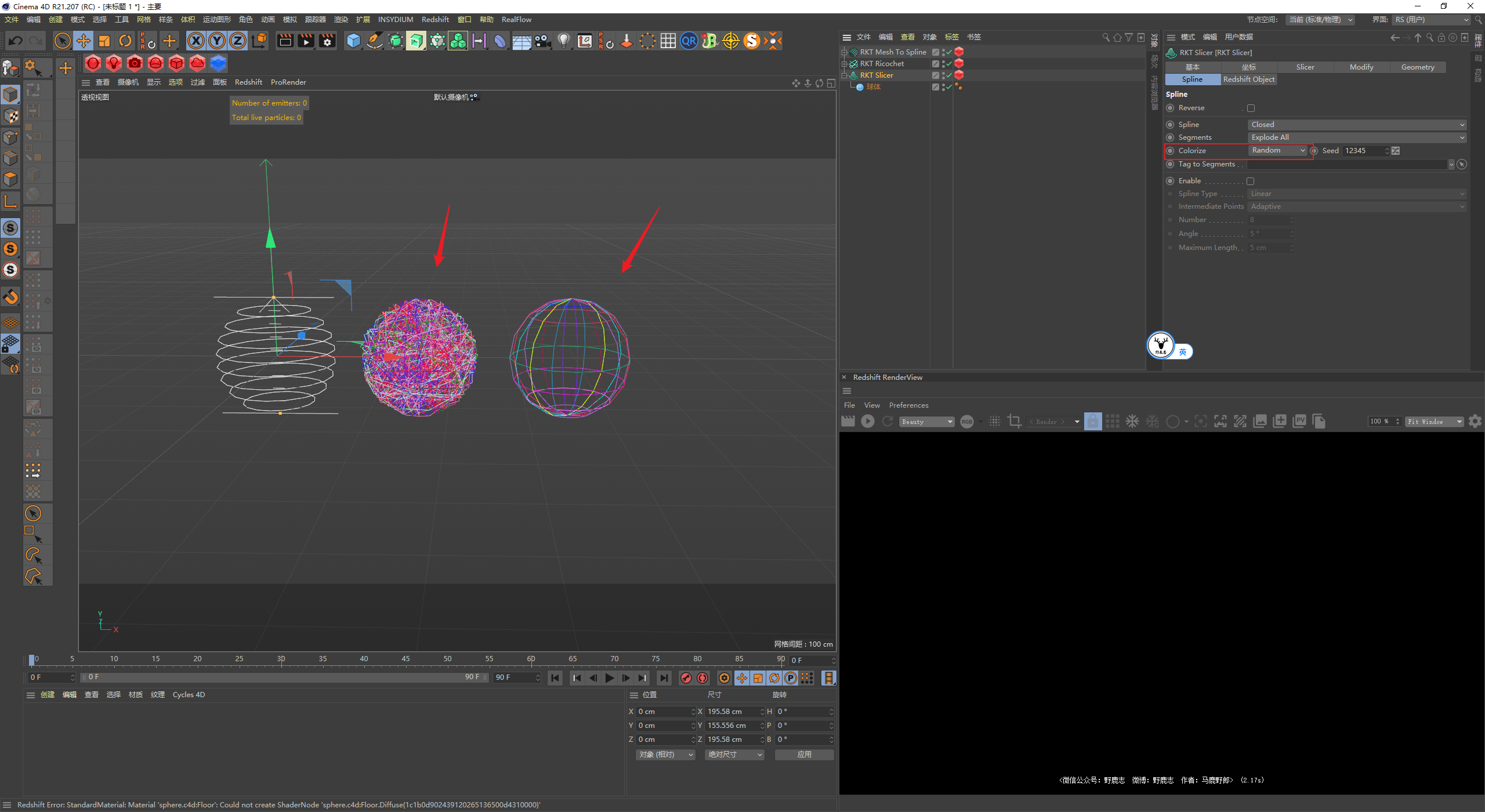

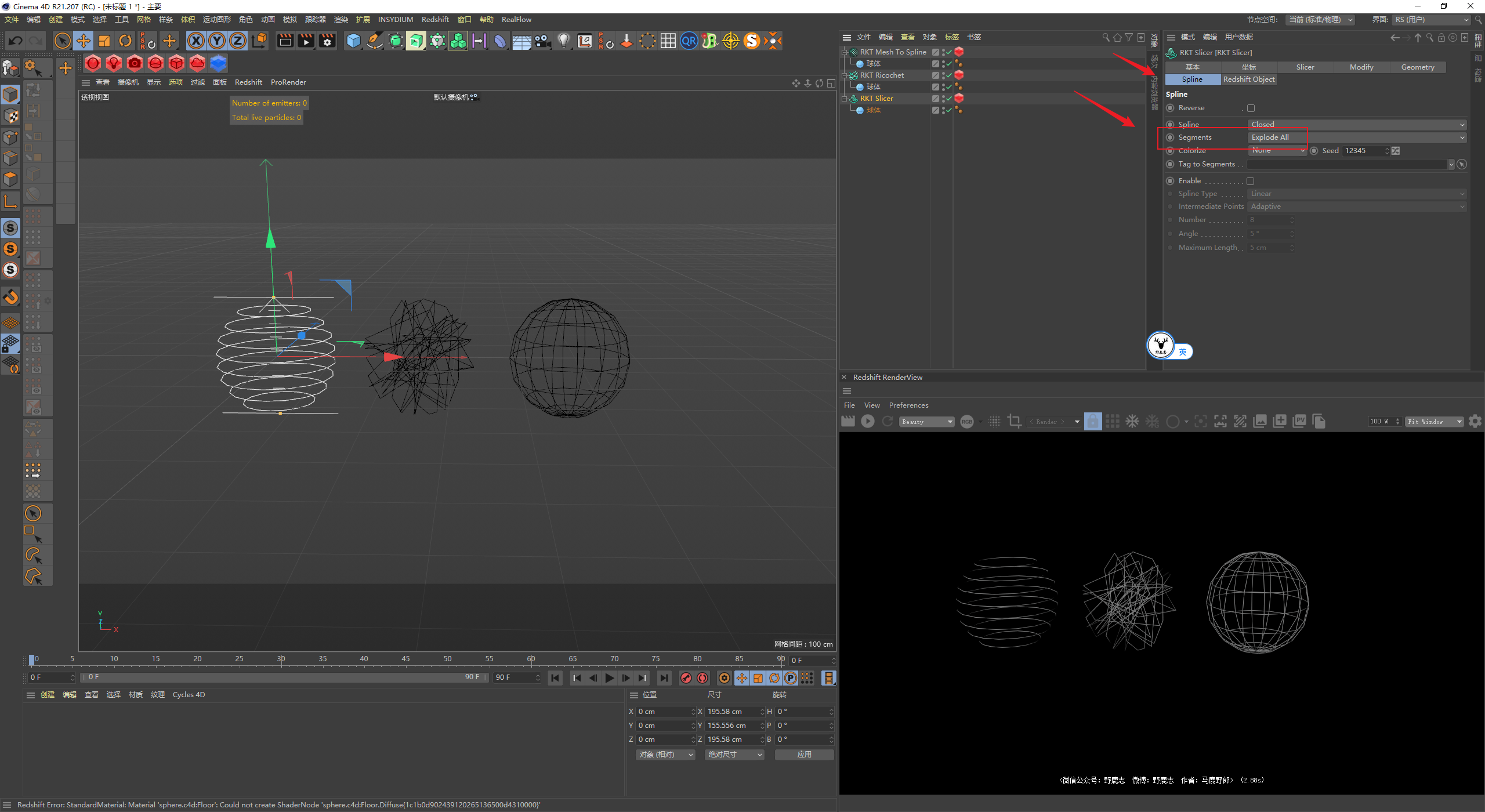

如图所示，我这里随便弄一个球体分别作为三款插件的子集：

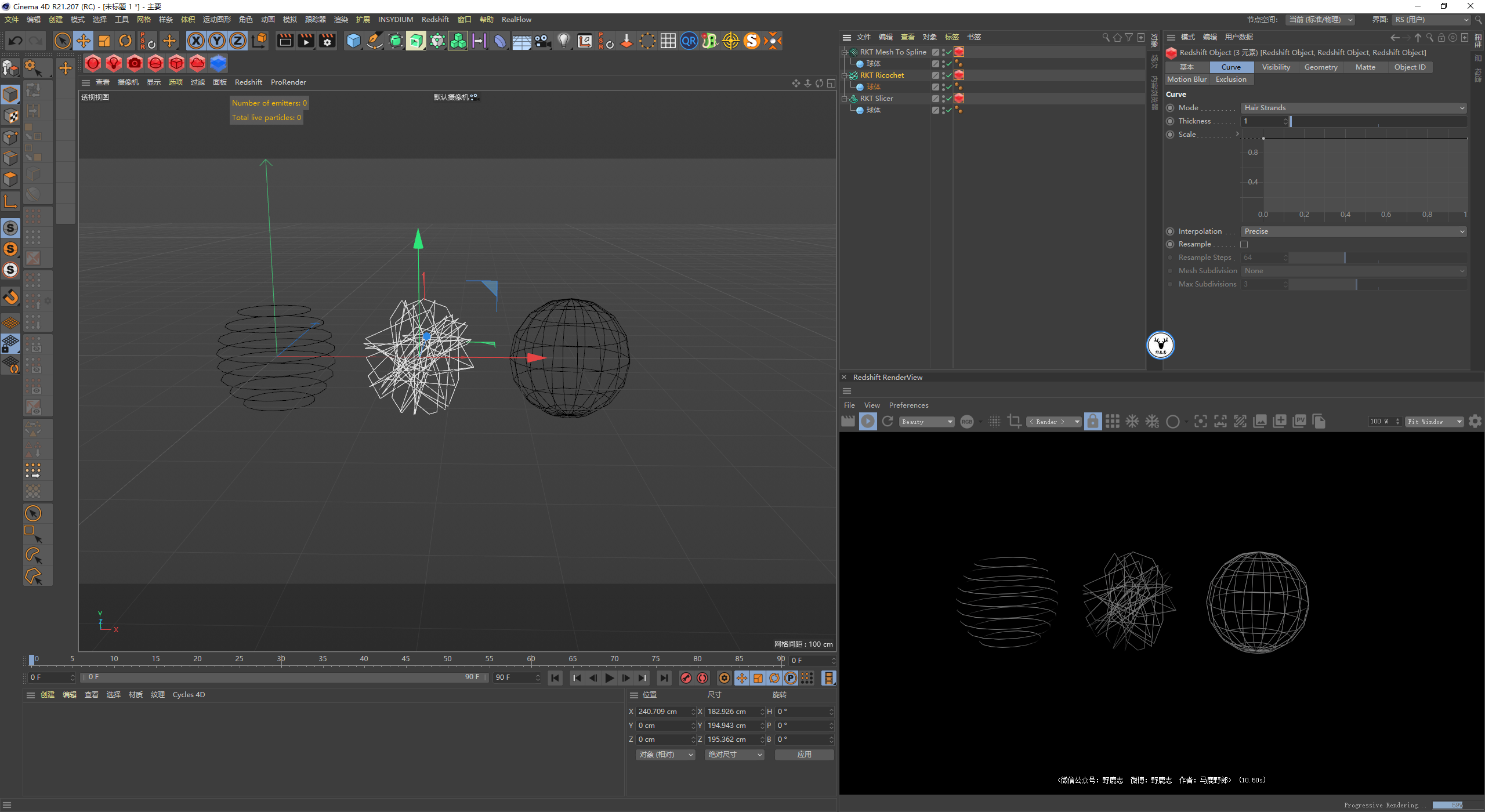

这三款插件都可以把对象处理为样条，想要渲染的话大家就正常按照样条渲染的方式渲染即可，例如RS就给对象添加对象标签：

默认情况下当我们C掉对象以后，得到的是一个单一的样条：

三款插件的样条选项卡里，都有一个类似分裂样条的功能：

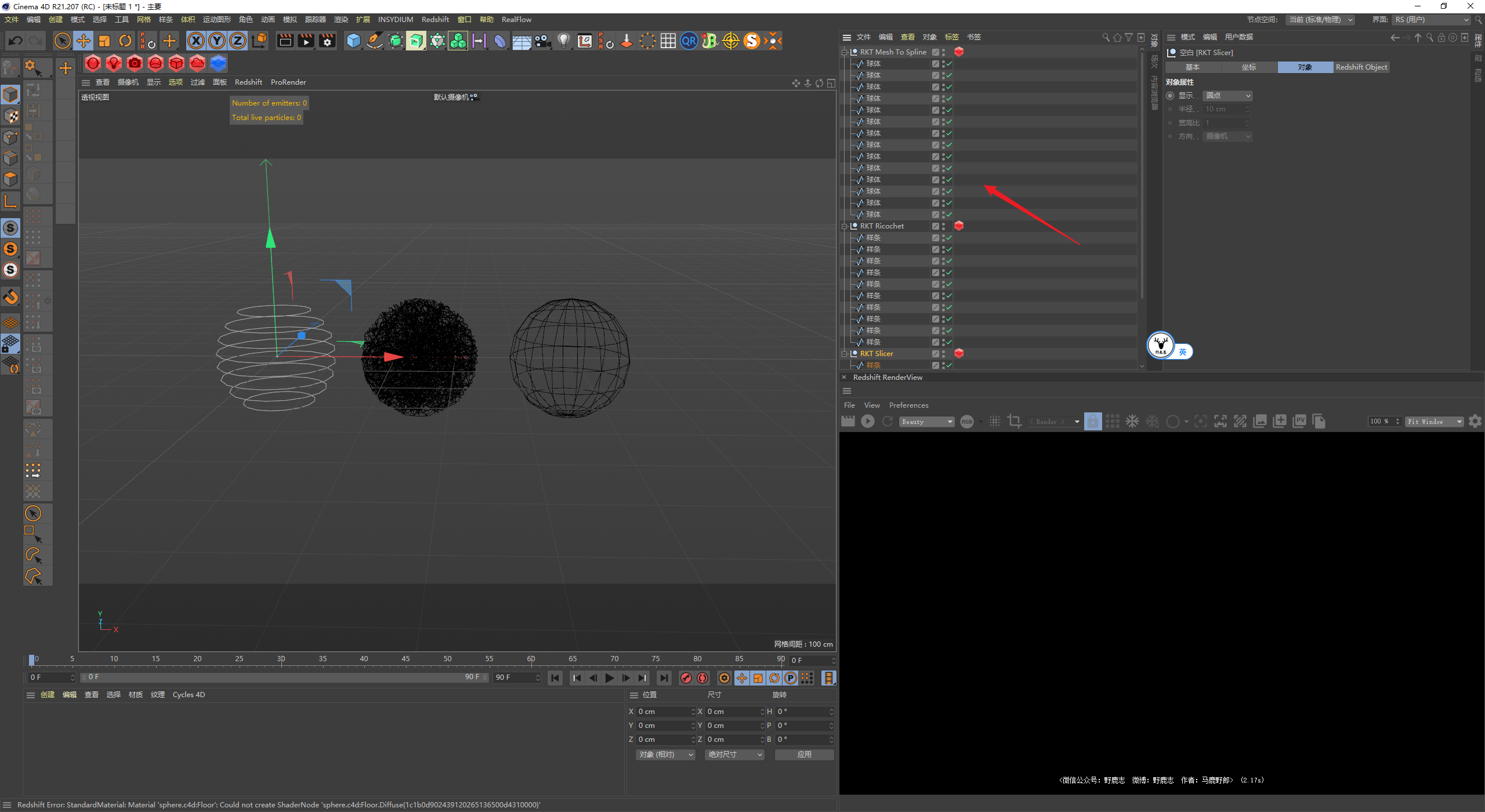

这个时候我们把对象C掉，就可以得到多个样条对象：

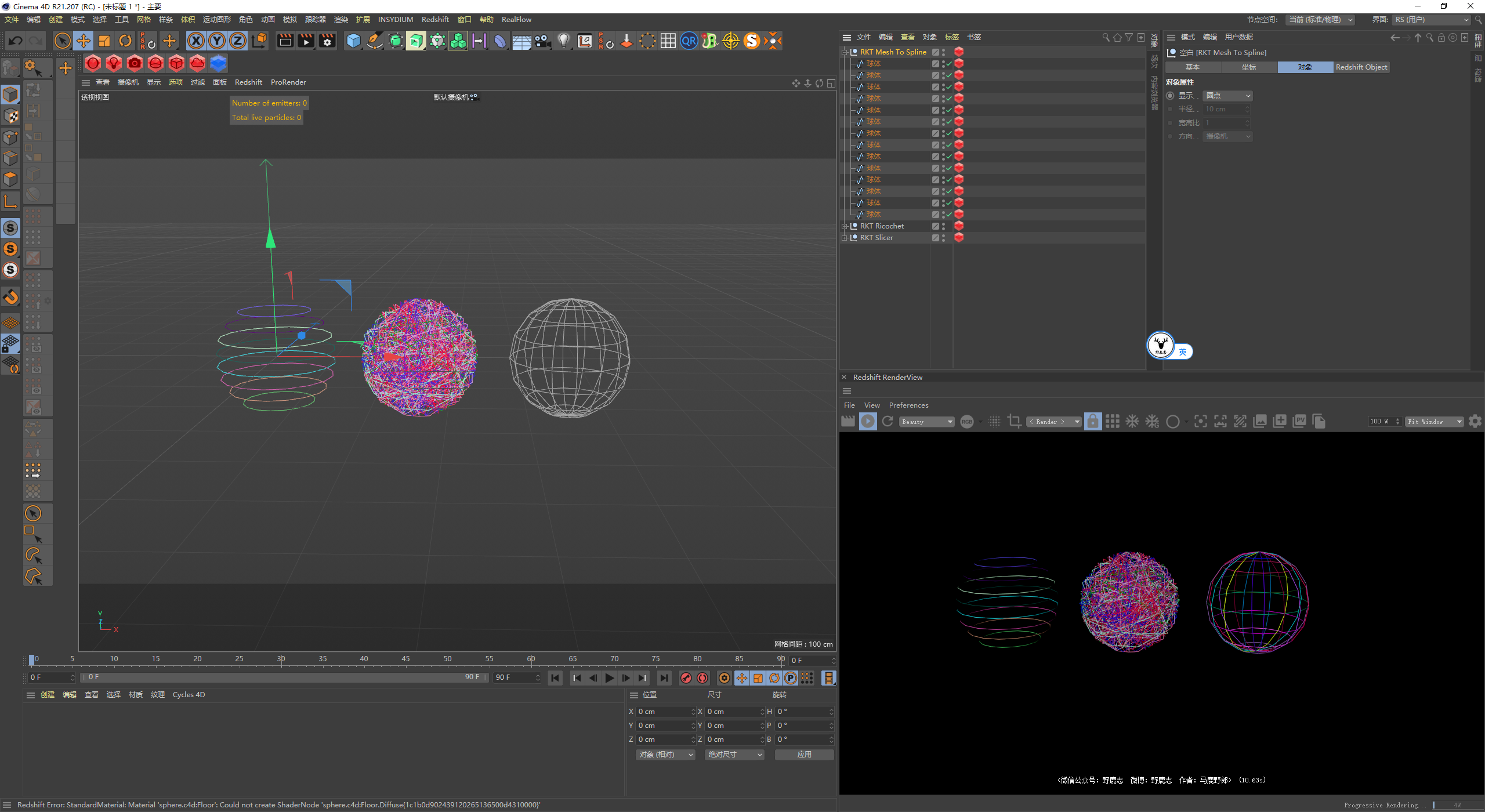

并且在分裂样条的模式下，会有一个着色的选项栏，可以将样条着色为随机样色或者是灰度色：

按照官方教程的说法当我们使用第三方渲染器渲染的时候，把对象标签拖进去是可以直接将这些颜色进行渲染的：

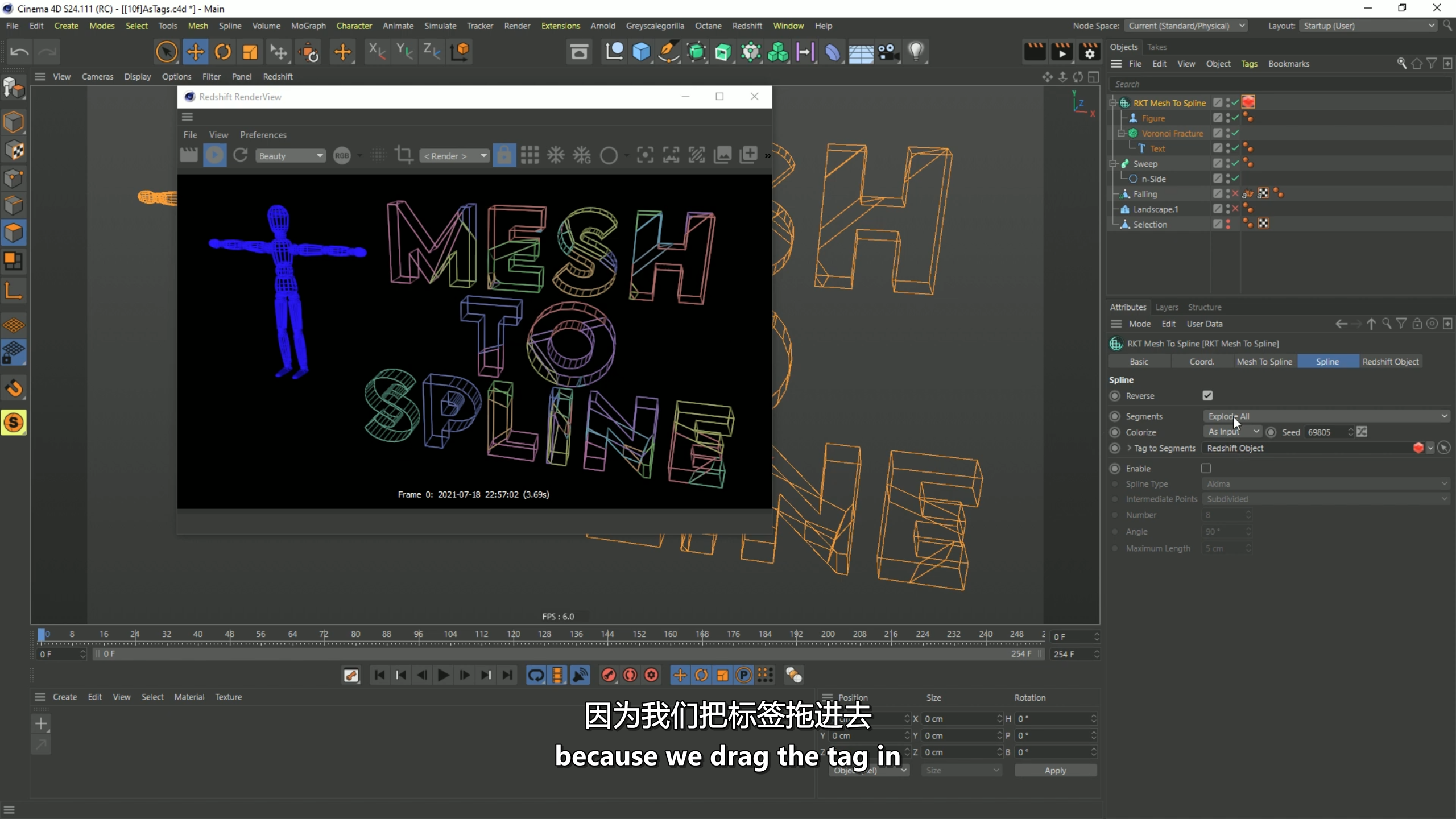

截图来源于RKT Mesh To Spline官方视频手册

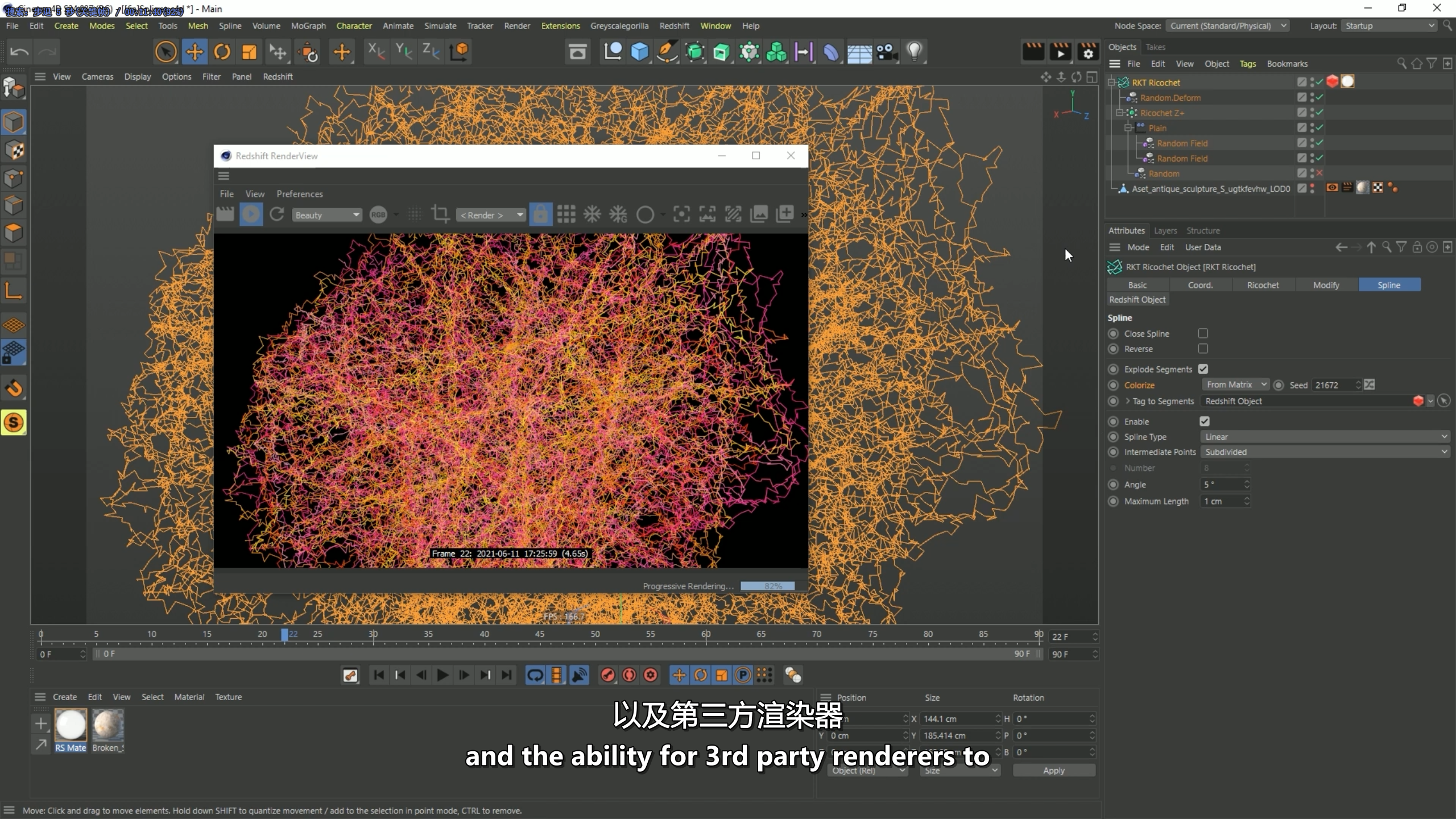

截图来源于RKT Ricochet官方视频手册

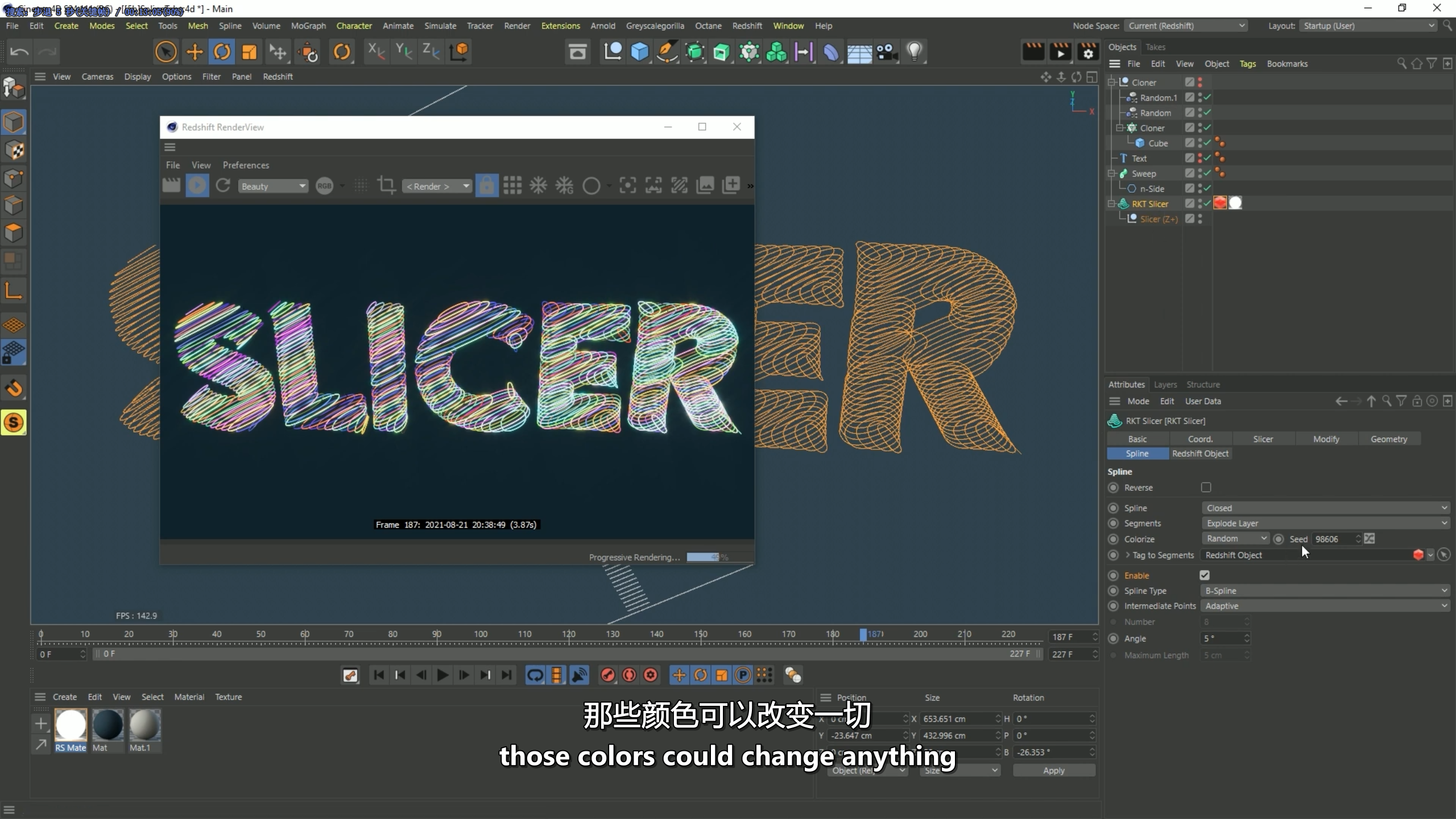

截图来源于RKT Slicer官方视频手册

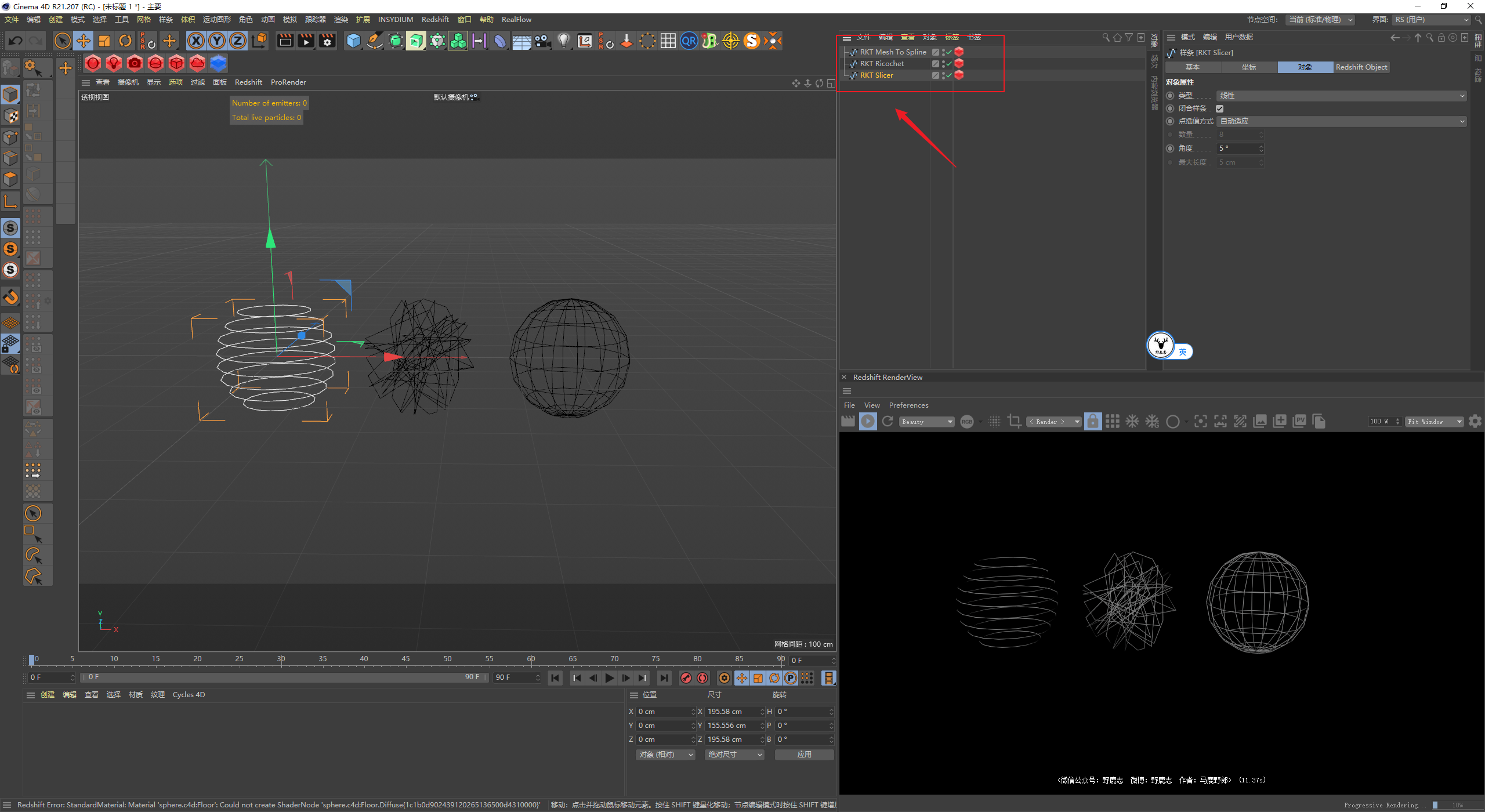

然而在实际操作过程中，当我们将样条分裂以后，是无法渲染出来的。

我有让鹿友测试过OC，OC似乎可以把样条出来，但是颜色也渲染不出来，并且样条好像也有点问题：

当然你把对象C掉以后是可以渲染出来的，但是这个对于制作动画就不太友好了：

所以我个人认为可能是插件是和谐版的原因吧，毕竟教程中确实是可以渲染出来的，而我测试的渲染器也都是正版。

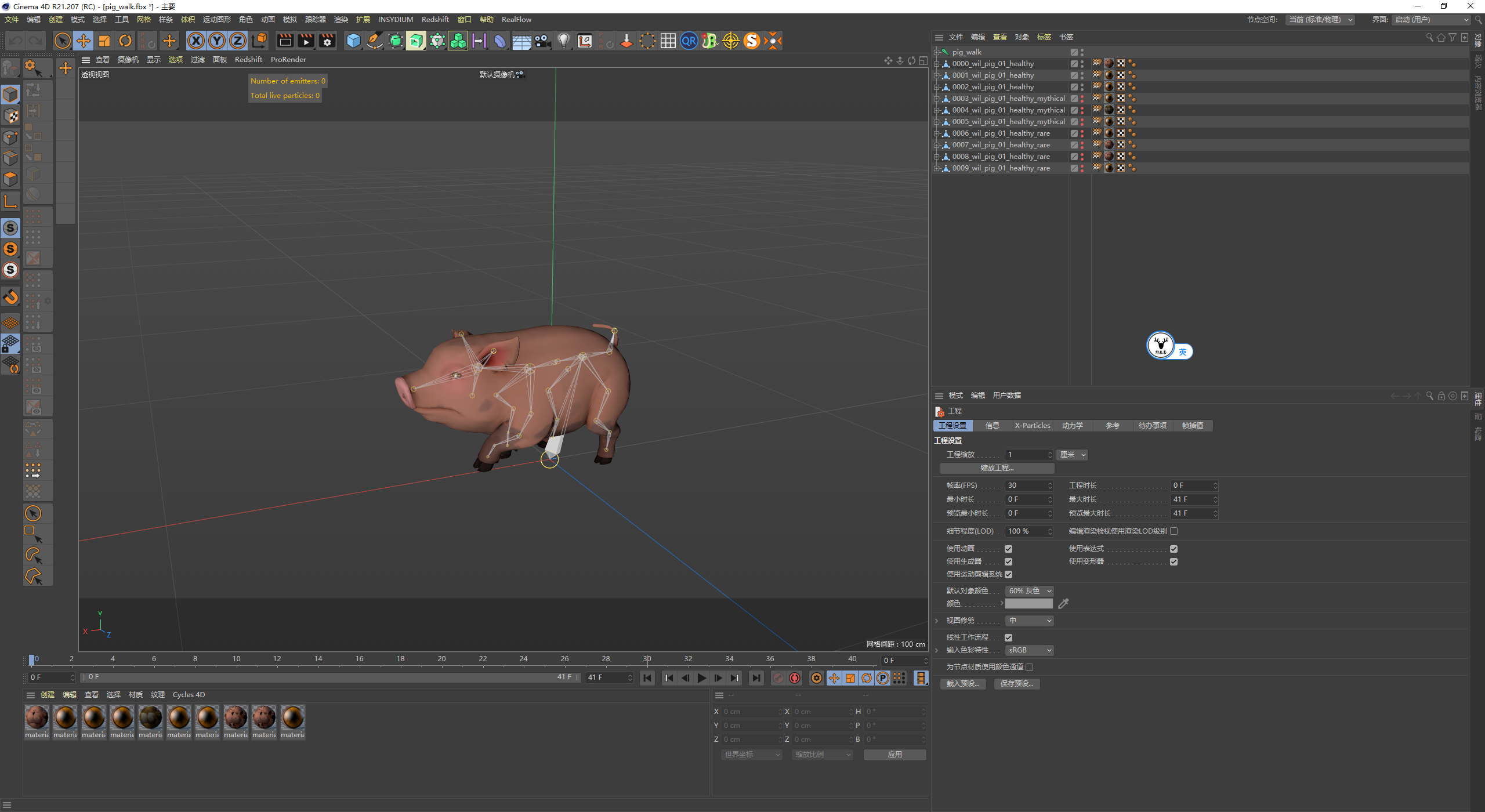

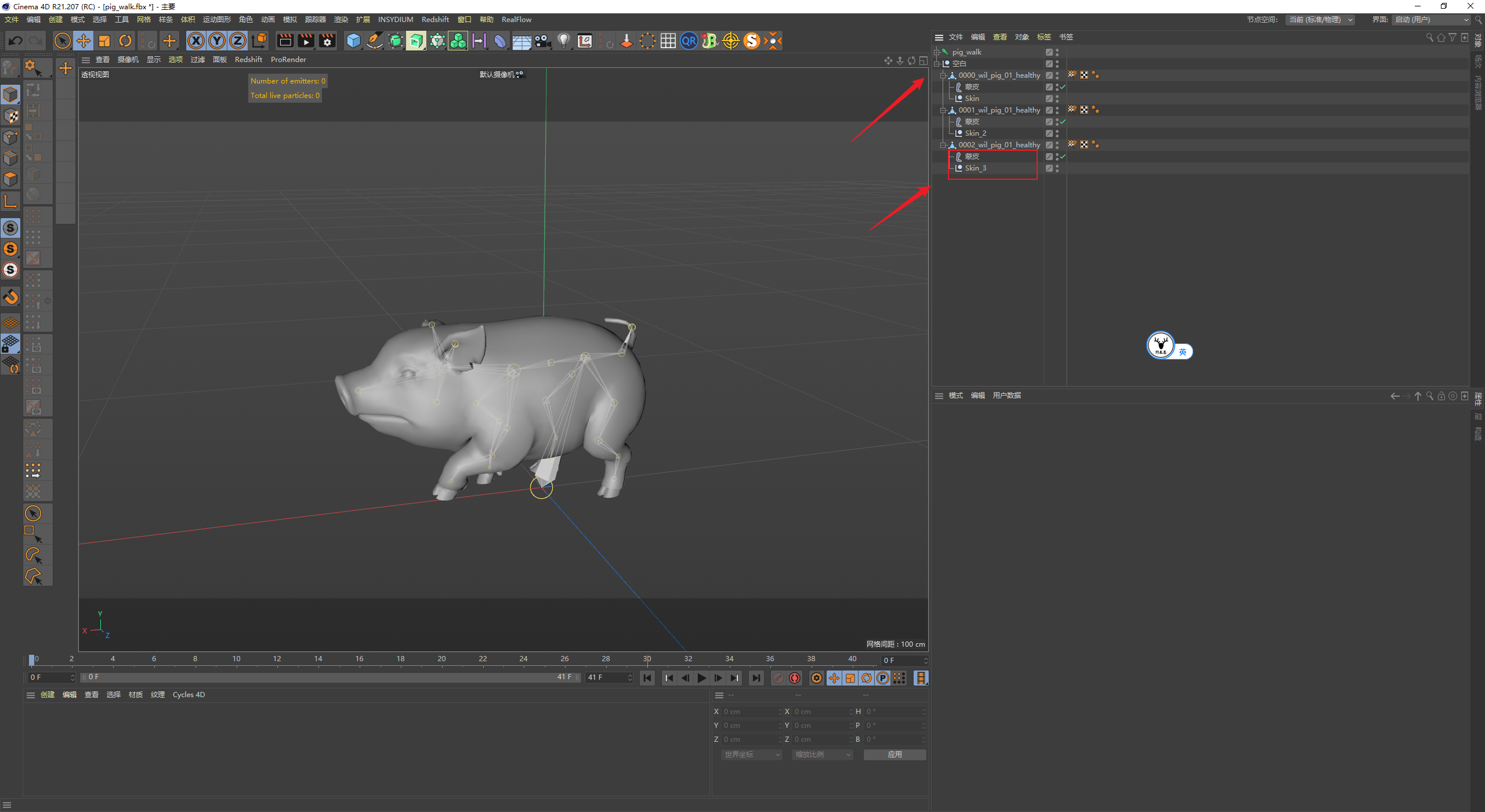

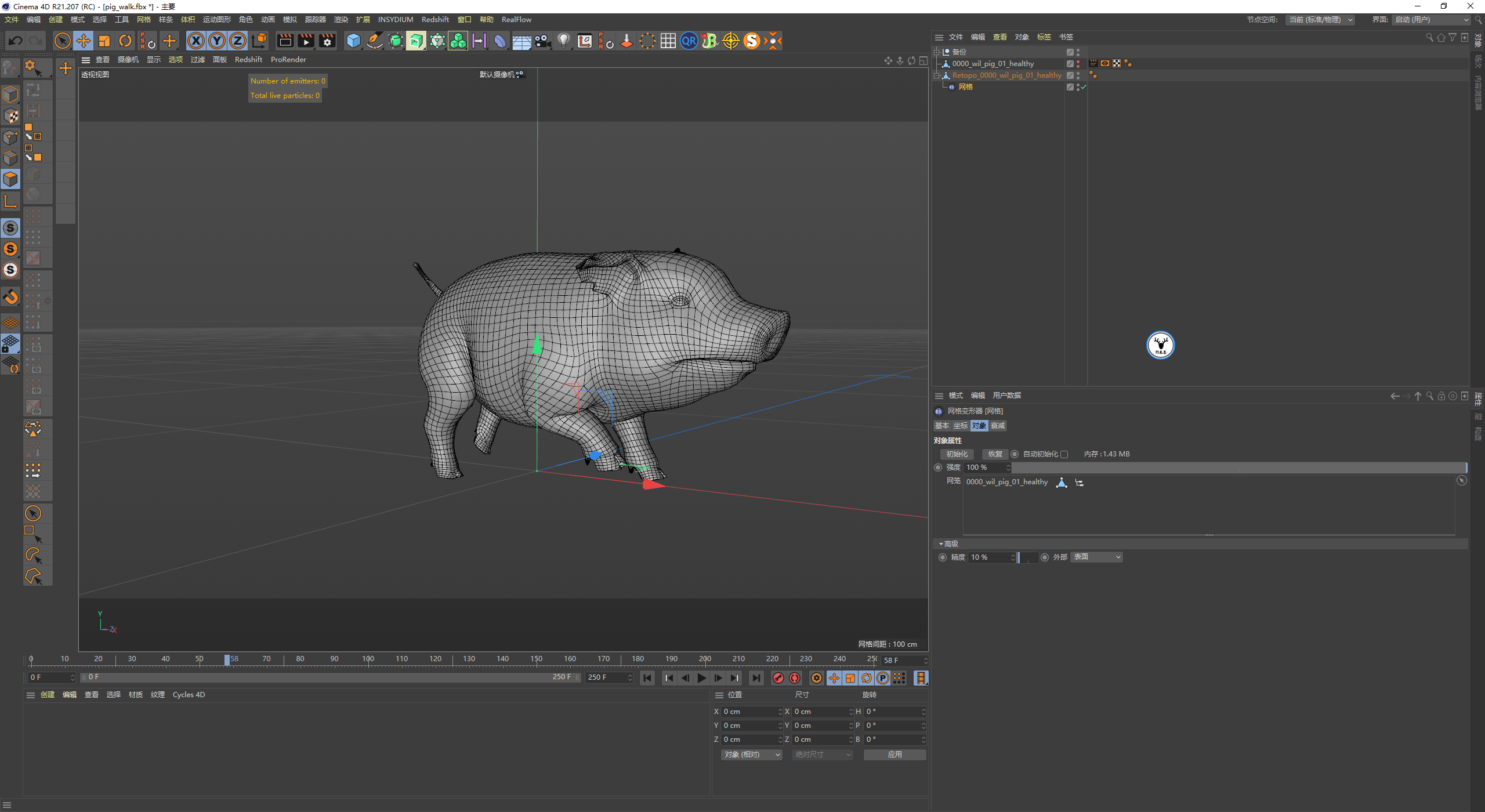

好了，说明完毕进入今天的整体吧，我这里导入了一个猪的骨骼动画：

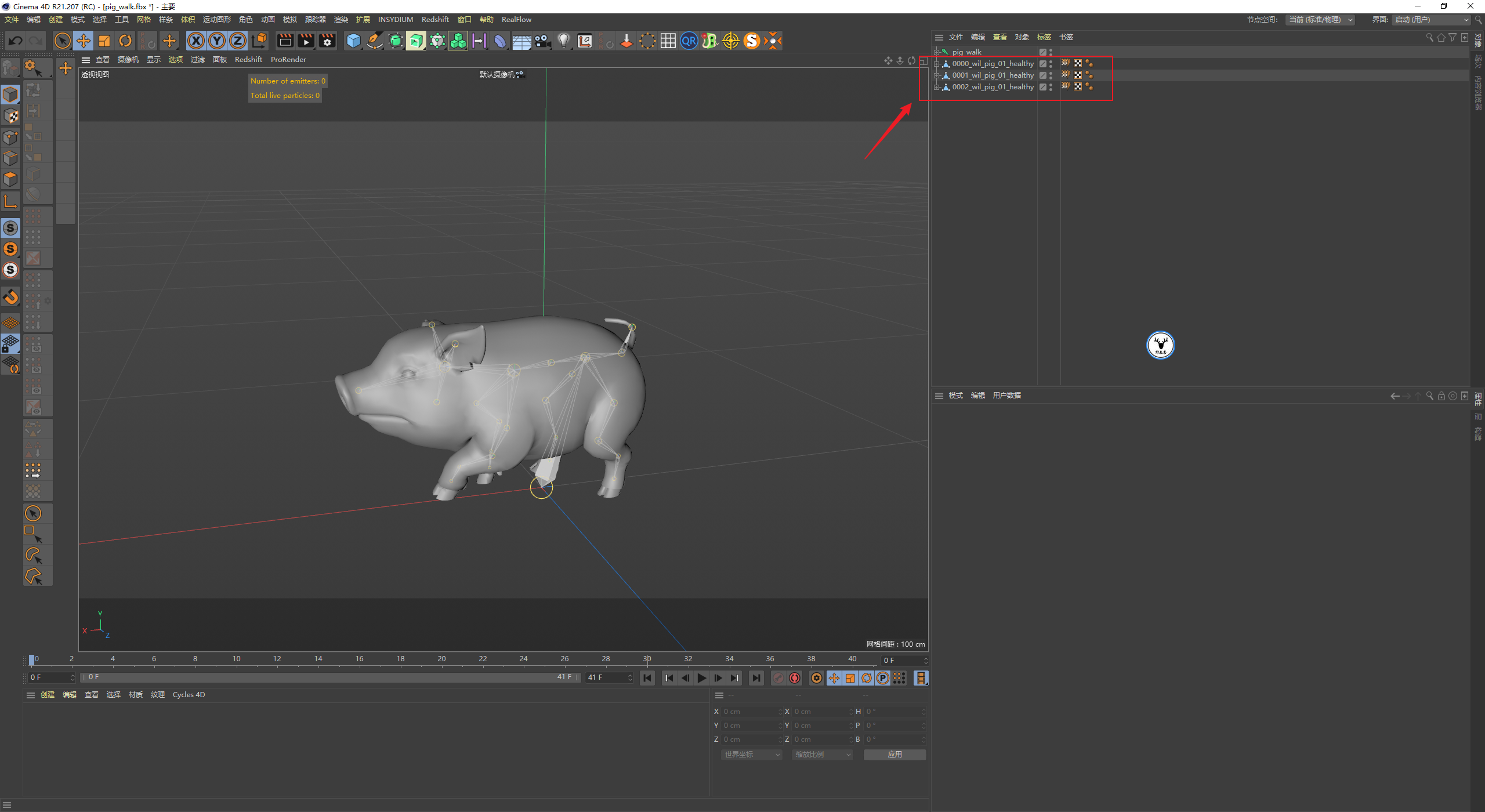

删除多余不用的部分，你会发现这个骨骼动画由单个部分组成，现在我们需要它们是一个整体：

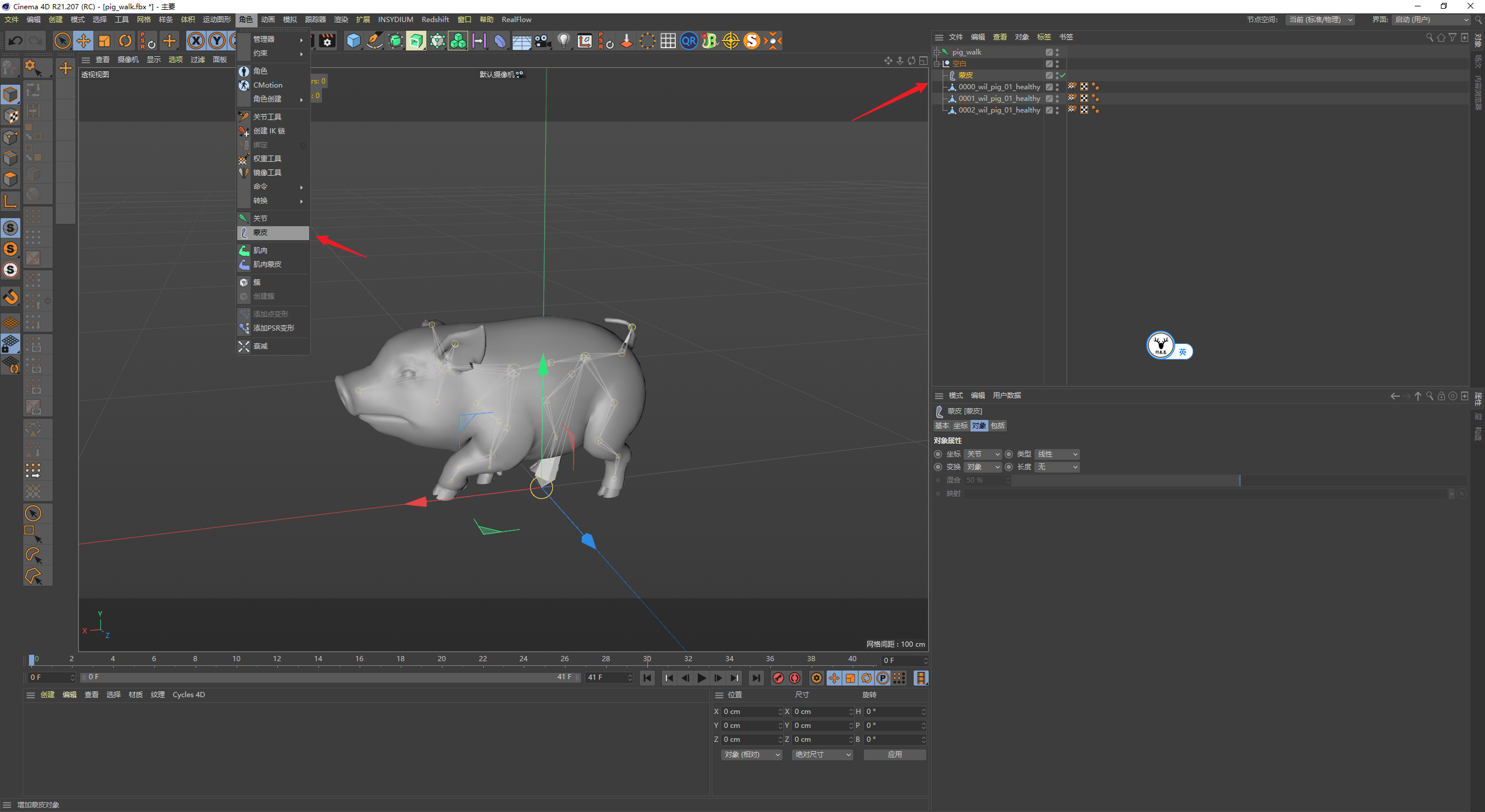

我们可以这么操作一下，把它们都放到一个空白对象的组里，并且把它们的蒙皮都删掉：

删除以后骨骼就和模型没有绑定在一起了：

这个时候再重新新建一个蒙皮，让它直接成为这个组的子集，这是骨骼动画又重新绑定上了：

这个时候再将三个对象连接对象加删除，就被整合到一个对象了：

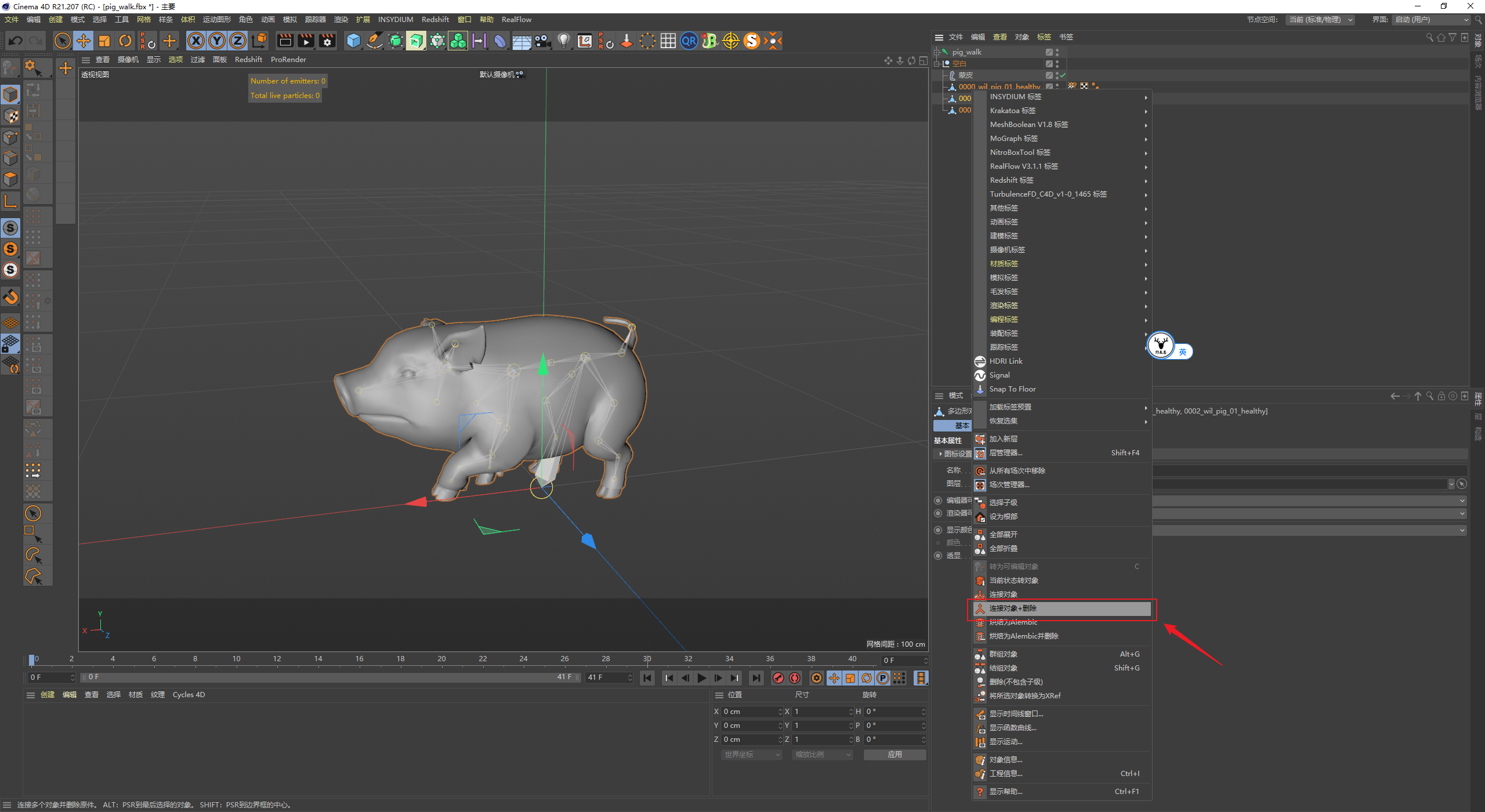

现在的动画时长是明显不够的，所以我们先把它烘焙为点级别动画吧：

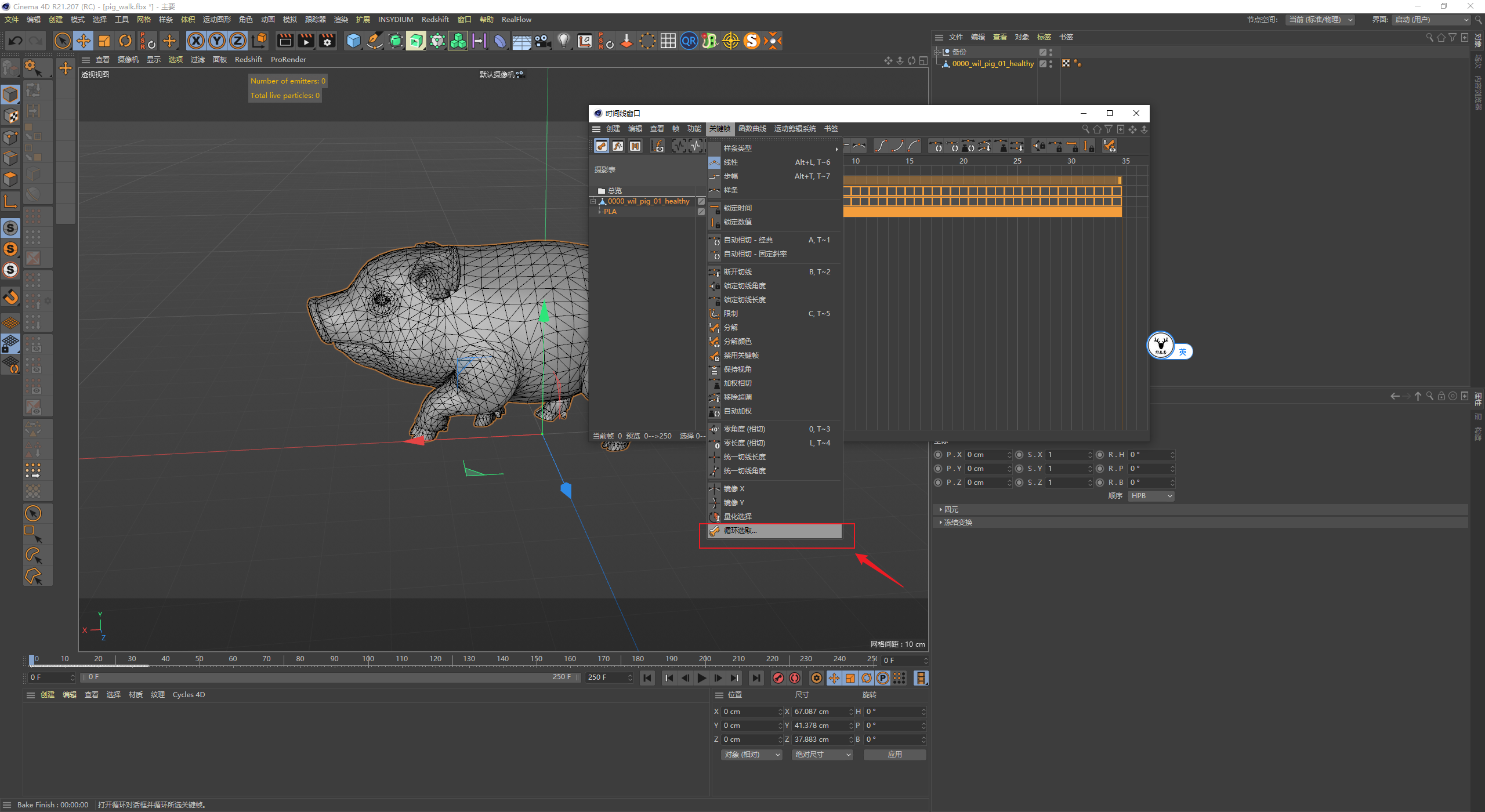

然后调出时间线窗口在关键帧里让它循环下去，我这里将帧速率改为了25，然后总共250帧：

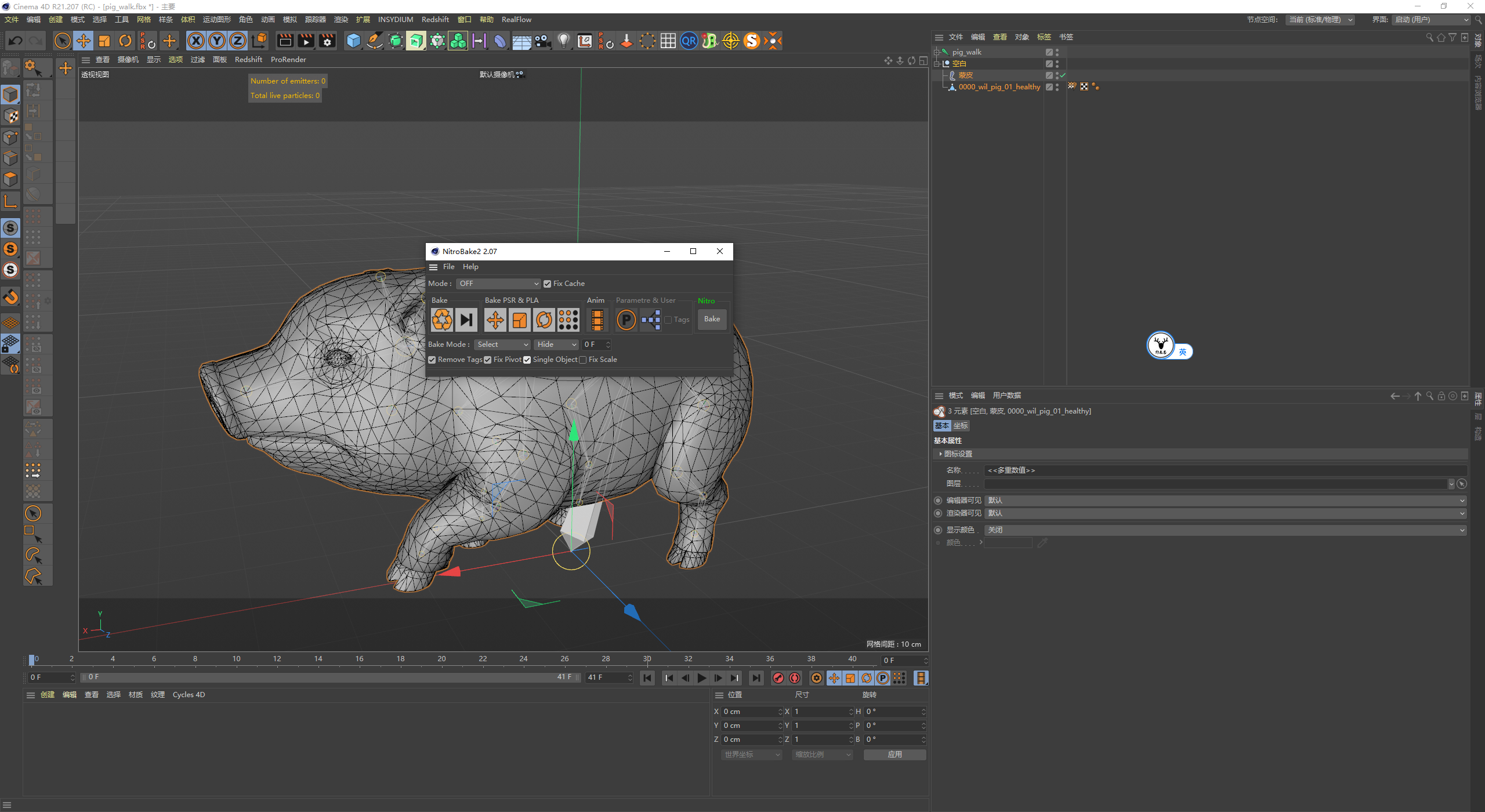

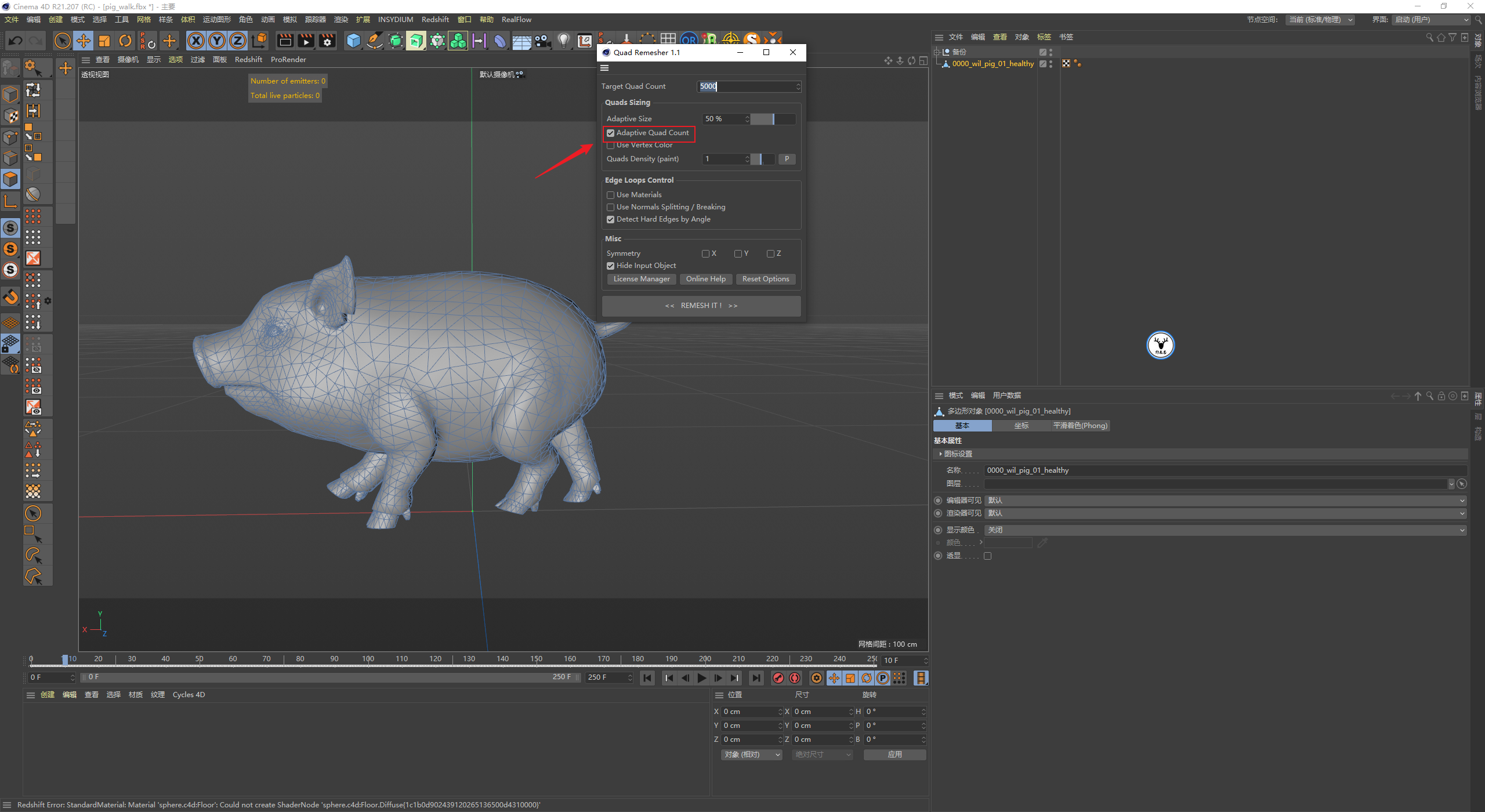

现在的模型都是三角面，我这里想把转成四边面，所以这里我用转四边面工具，直接勾选了自适应三角面，然后选择一个四肢张的比较开的第10帧进行了重拓扑：

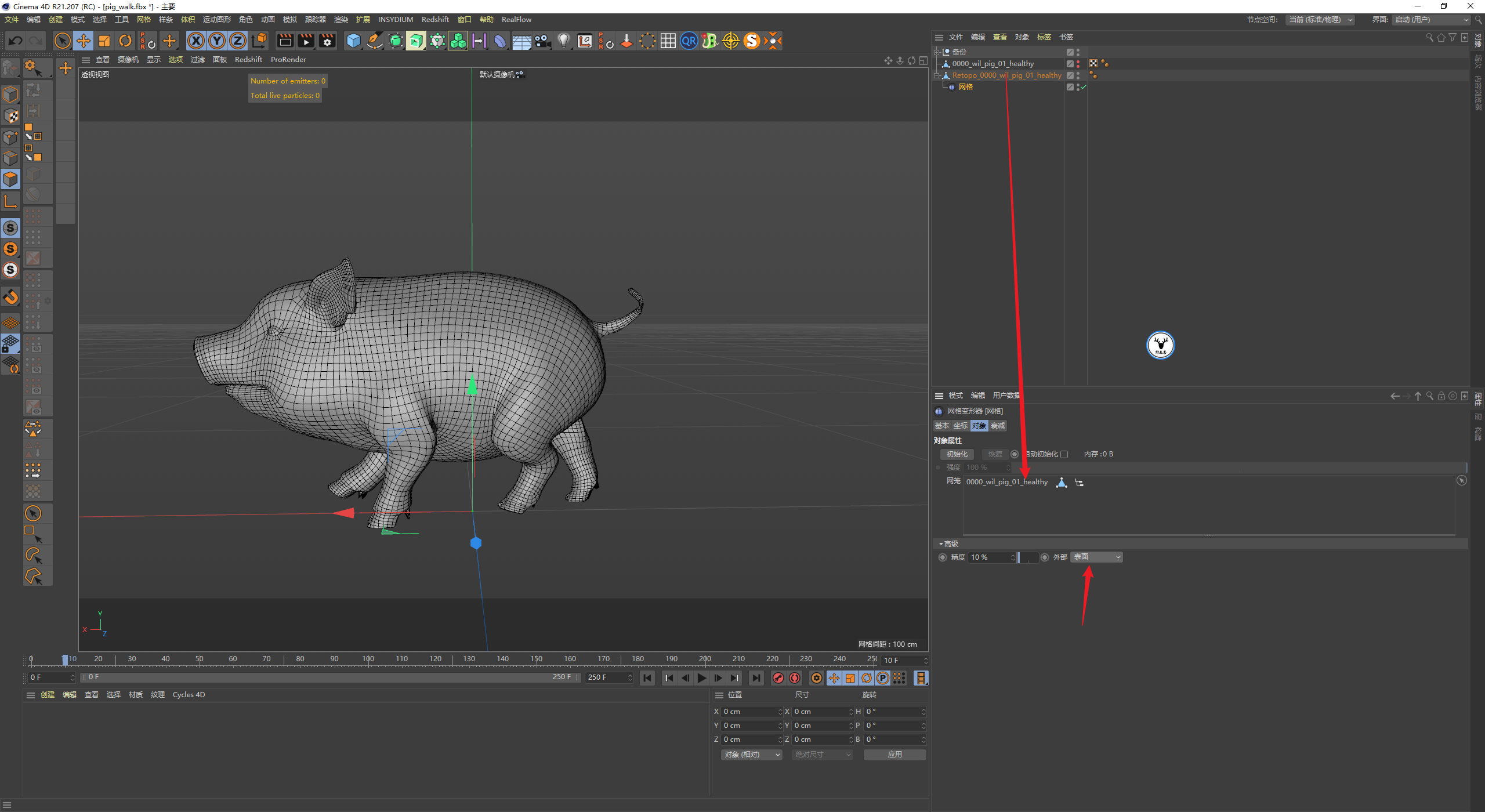

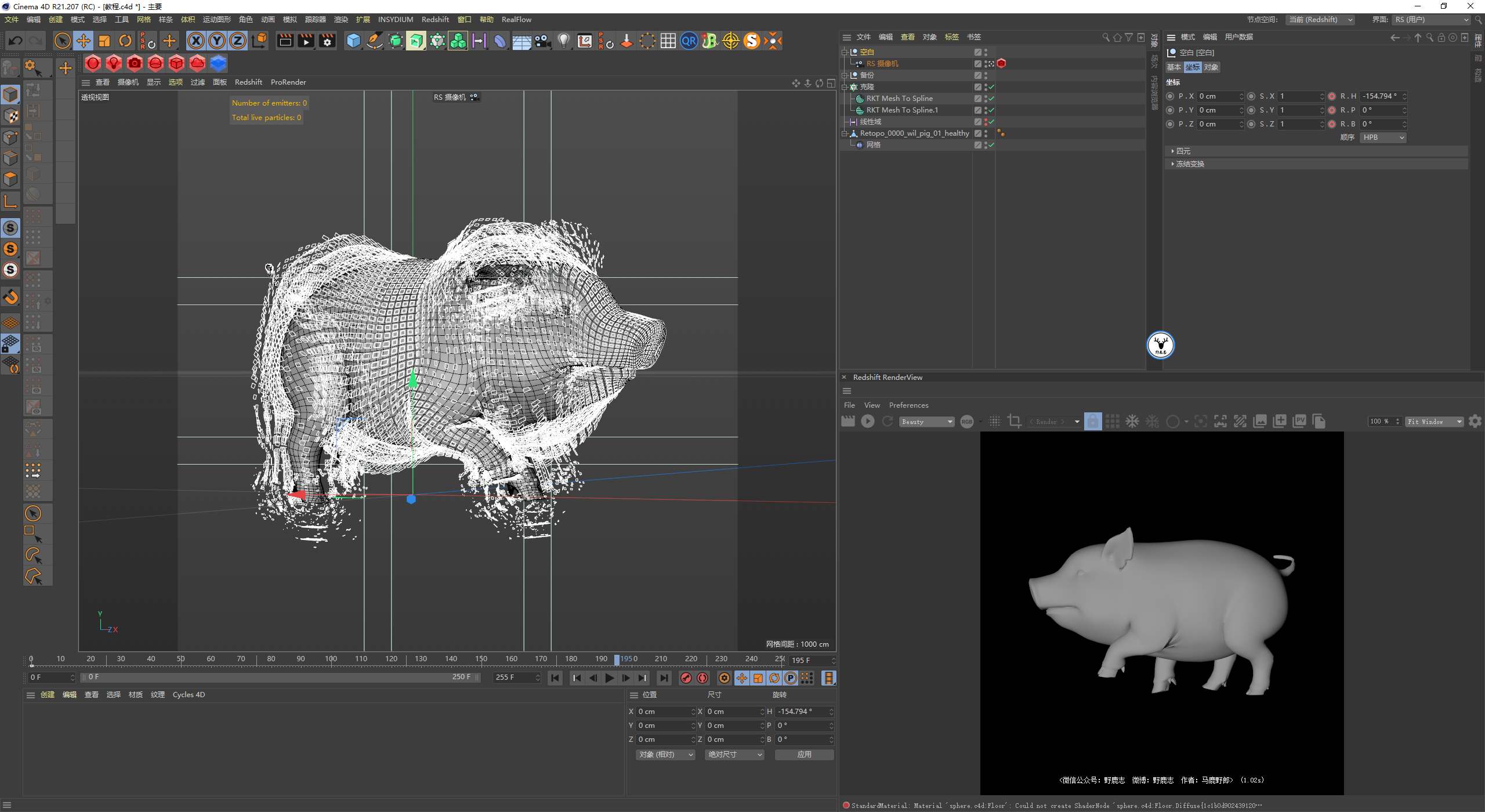

然后同样在第10帧的状态，给拓扑后的对象添加网格变形器，把原点级别动画拖进来，外部改为表面，然后点击初始化：

这样既继承了点级别动画，又没有很明显的破面的情况：

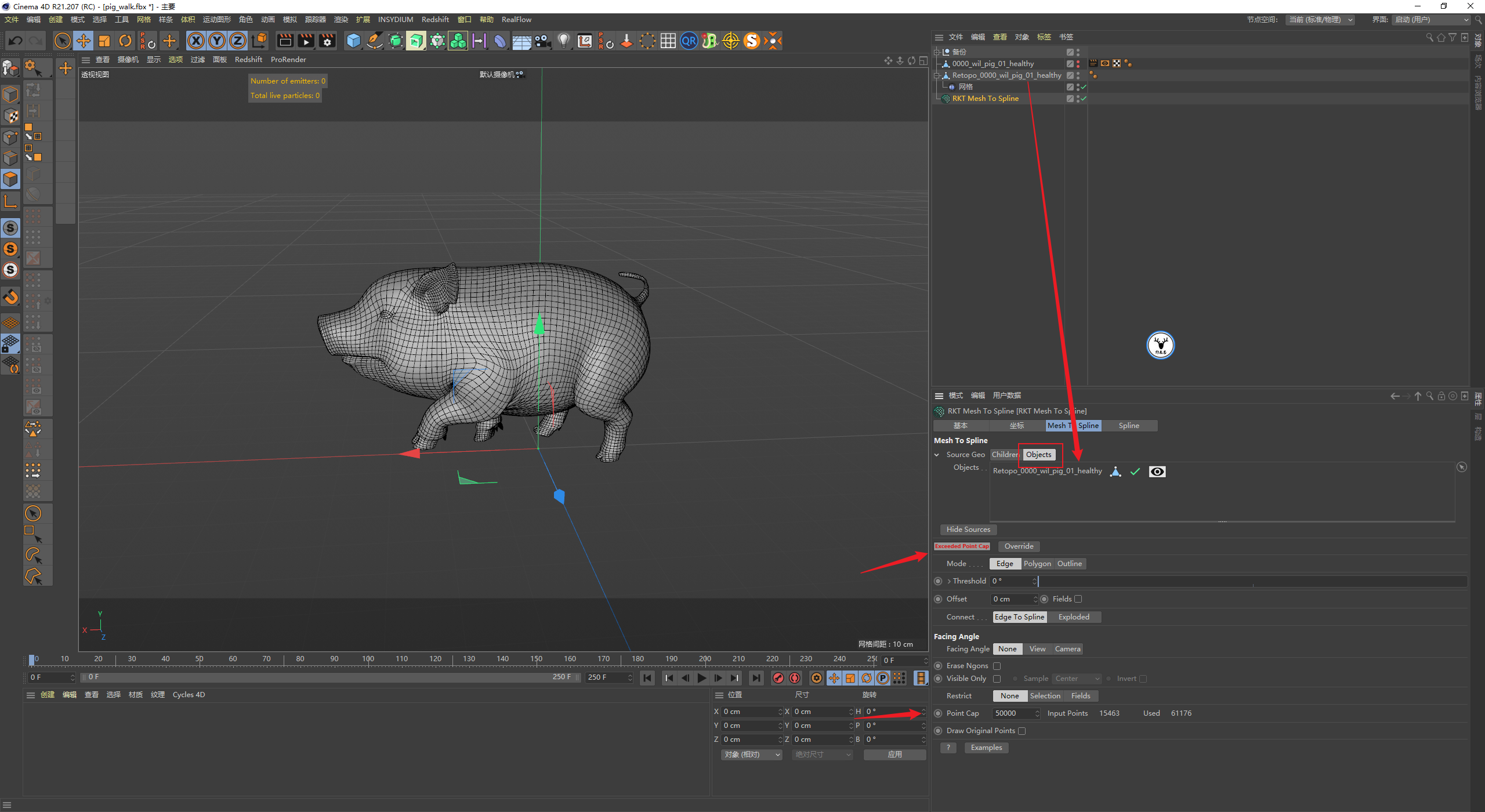

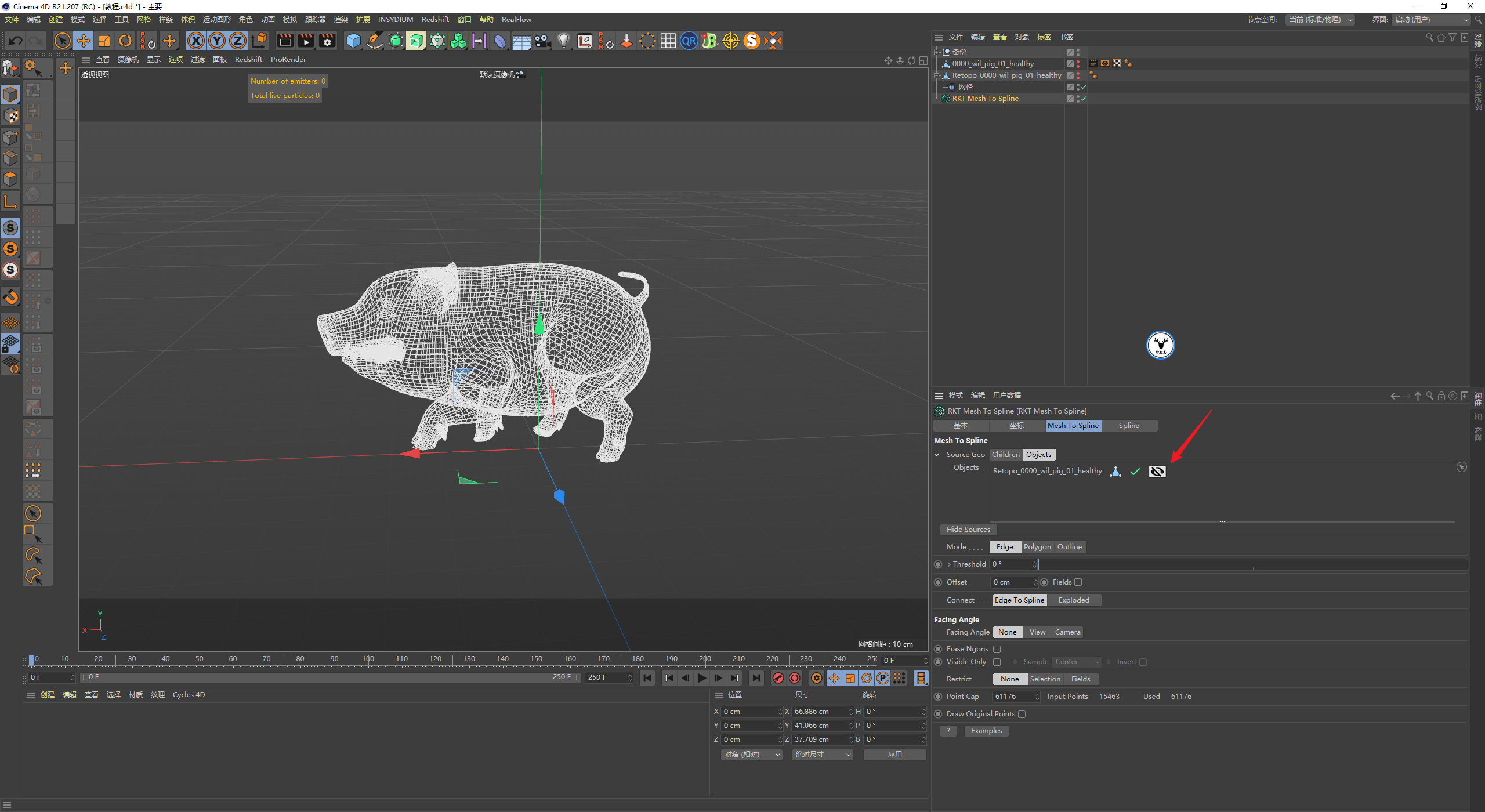

接下来新建RKT Mesh To Spline，将来源模式改为对象模式，把模型拖进去，你会发现有一个红色的文字提醒。

为了避免软件崩溃，插件默认生成样条的点数量是5W，现在的模型的分段比较多就超过这个上限了：

没关系，点击旁边的override，生成样条的点的数量就自动适应，然后点击小眼睛，把模型隐藏掉，方便观察样条：

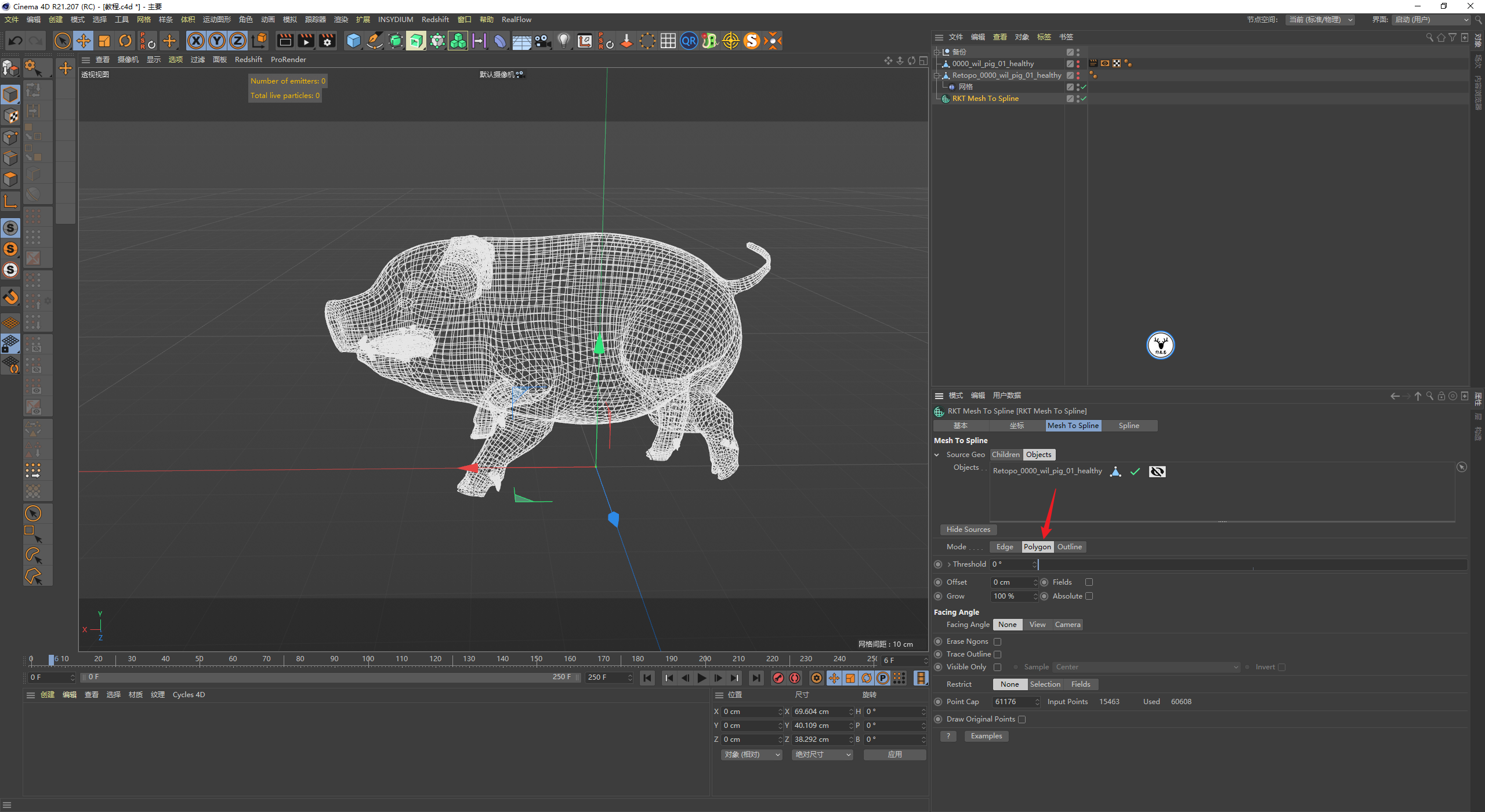

默认情况下样条生成的模式是基于边生成，这里我们可以将模式切换为多边形的模式生成：

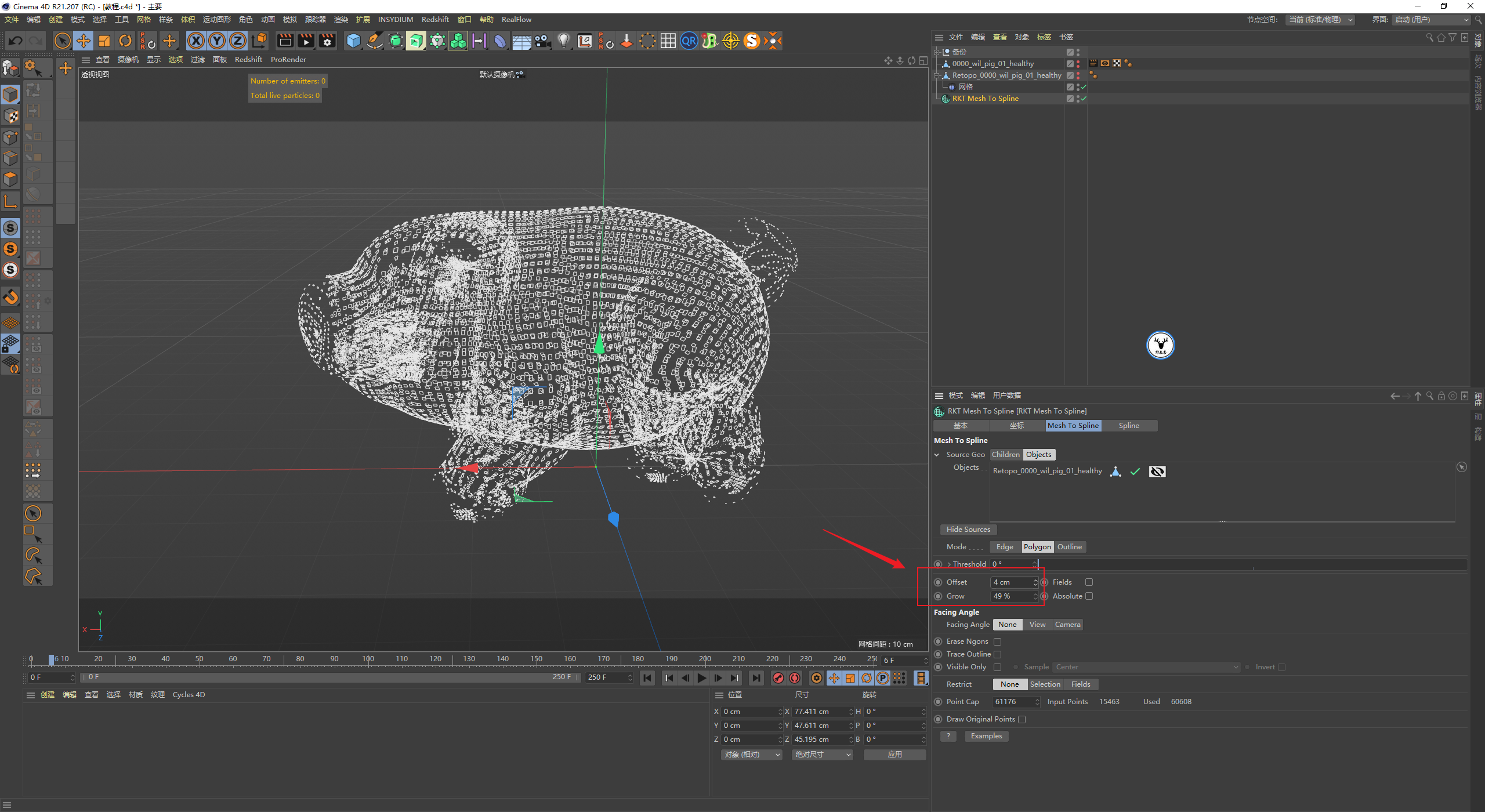

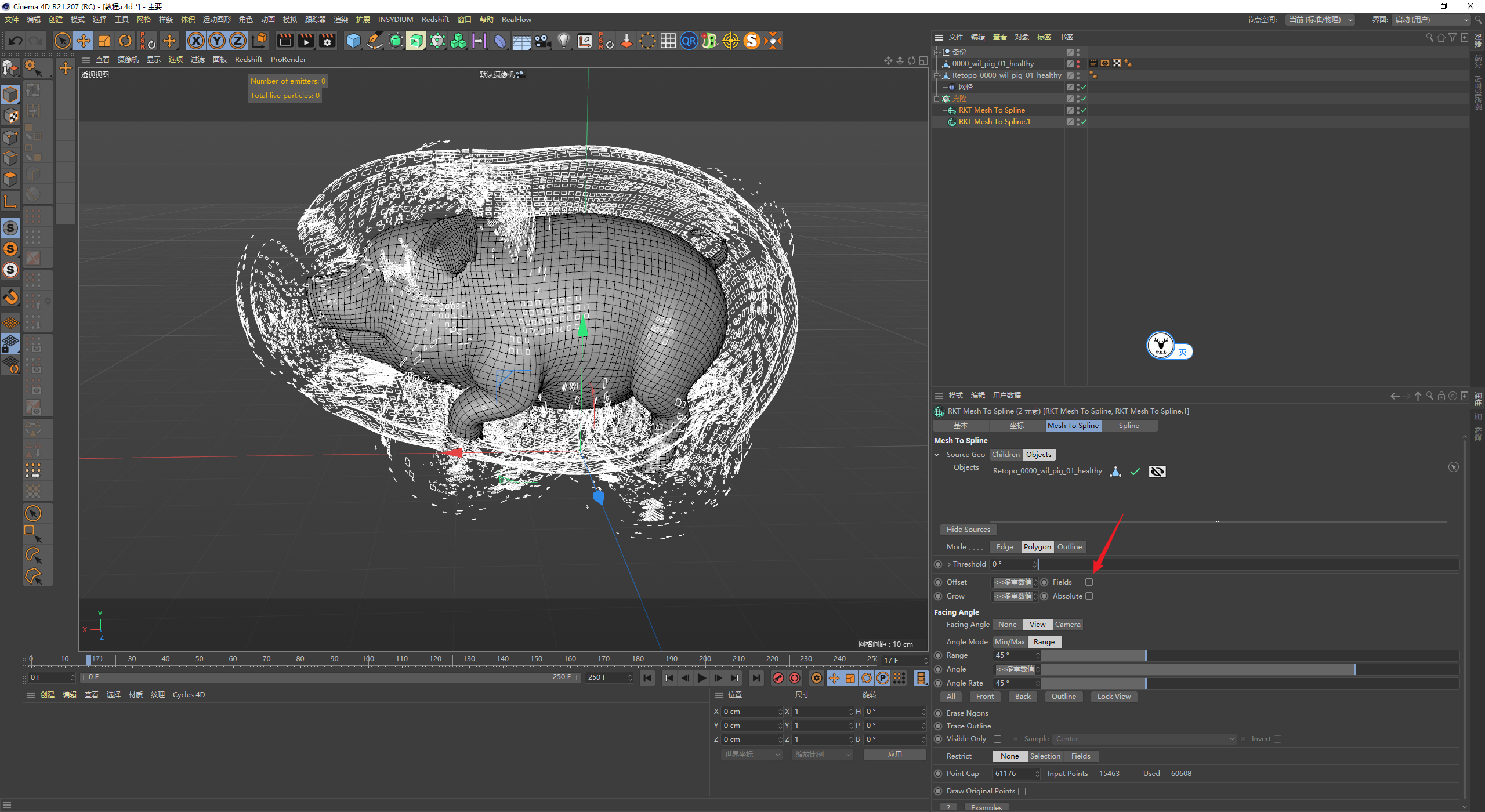

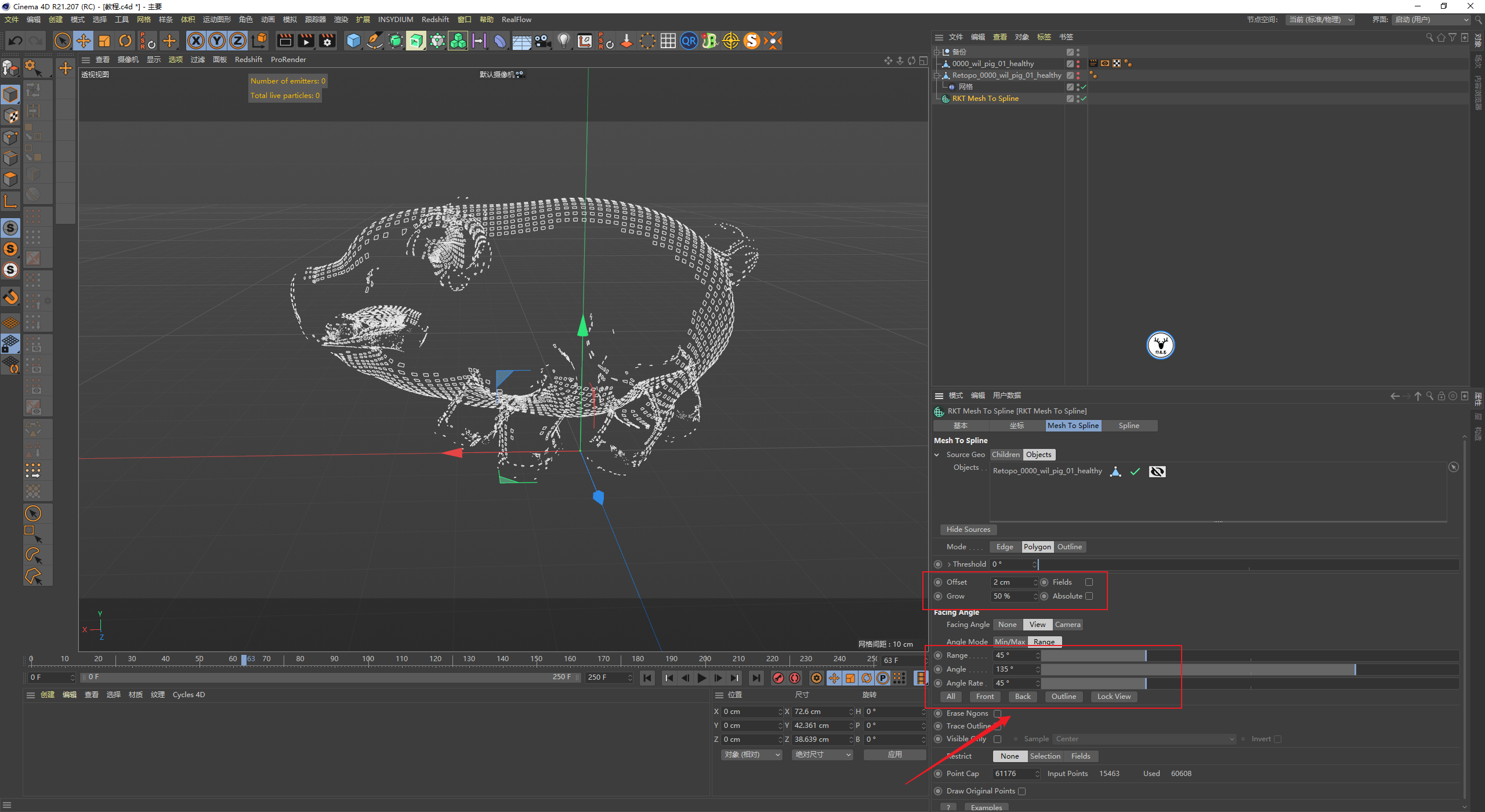

切换为多边形模式以后，会有偏移和生长两个参数，分别控制着多边形的位置的偏移以及多边形大小的缩放：

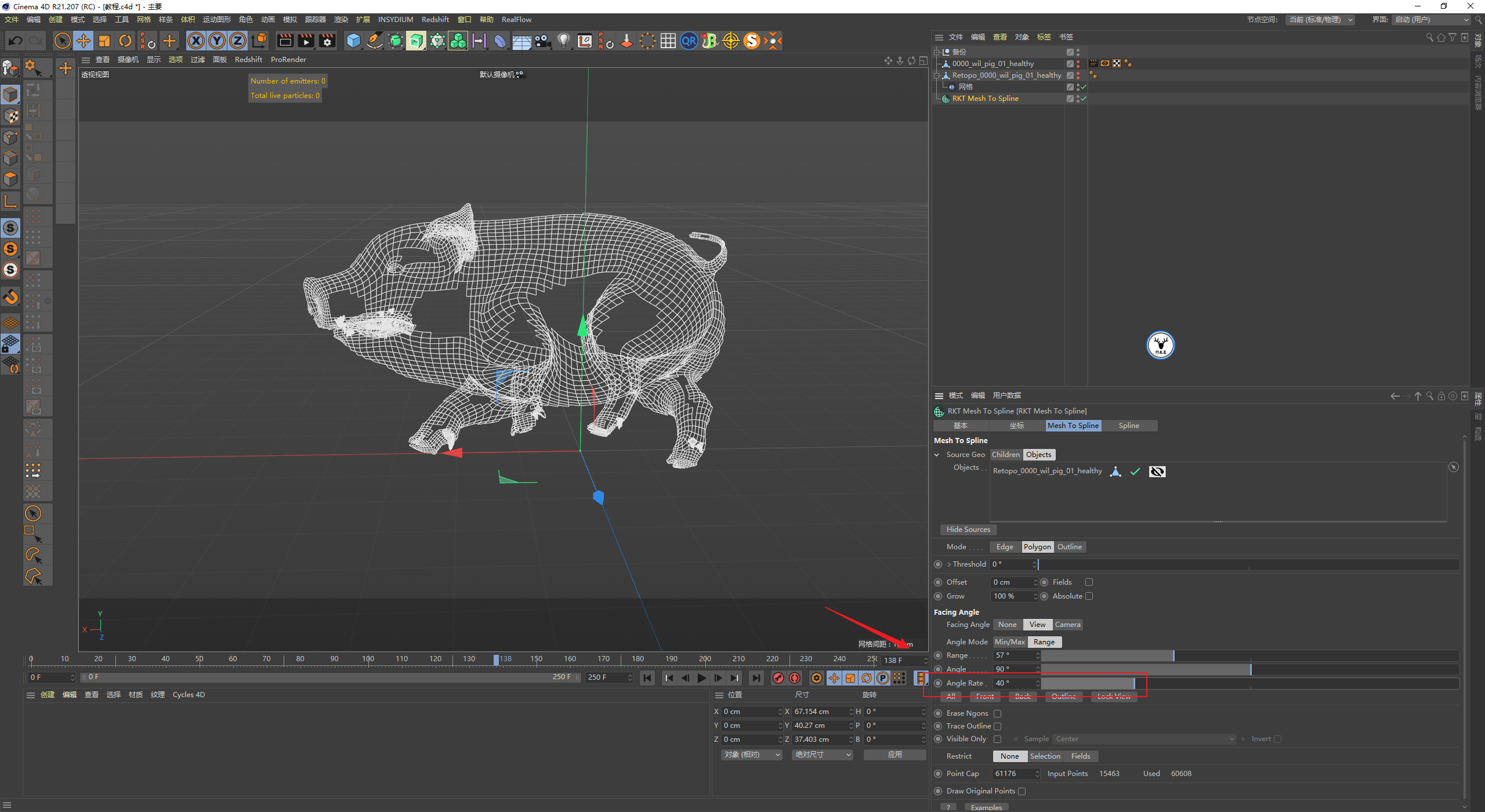

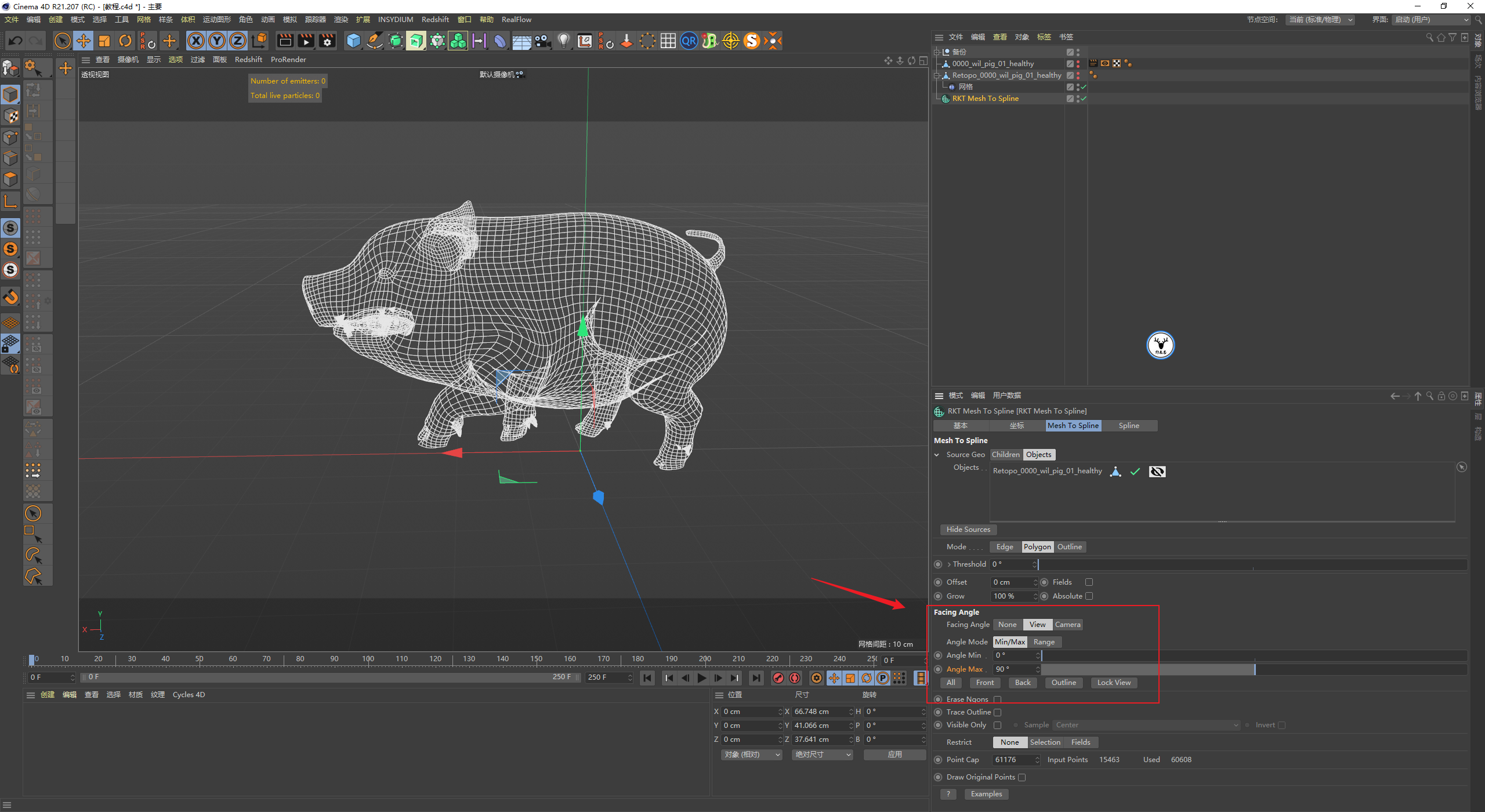

下方还有一个面向角度的选项，这个功能是XP的网格工具没有的，你可以通过它来设置根据摄像机角度来显示样条：

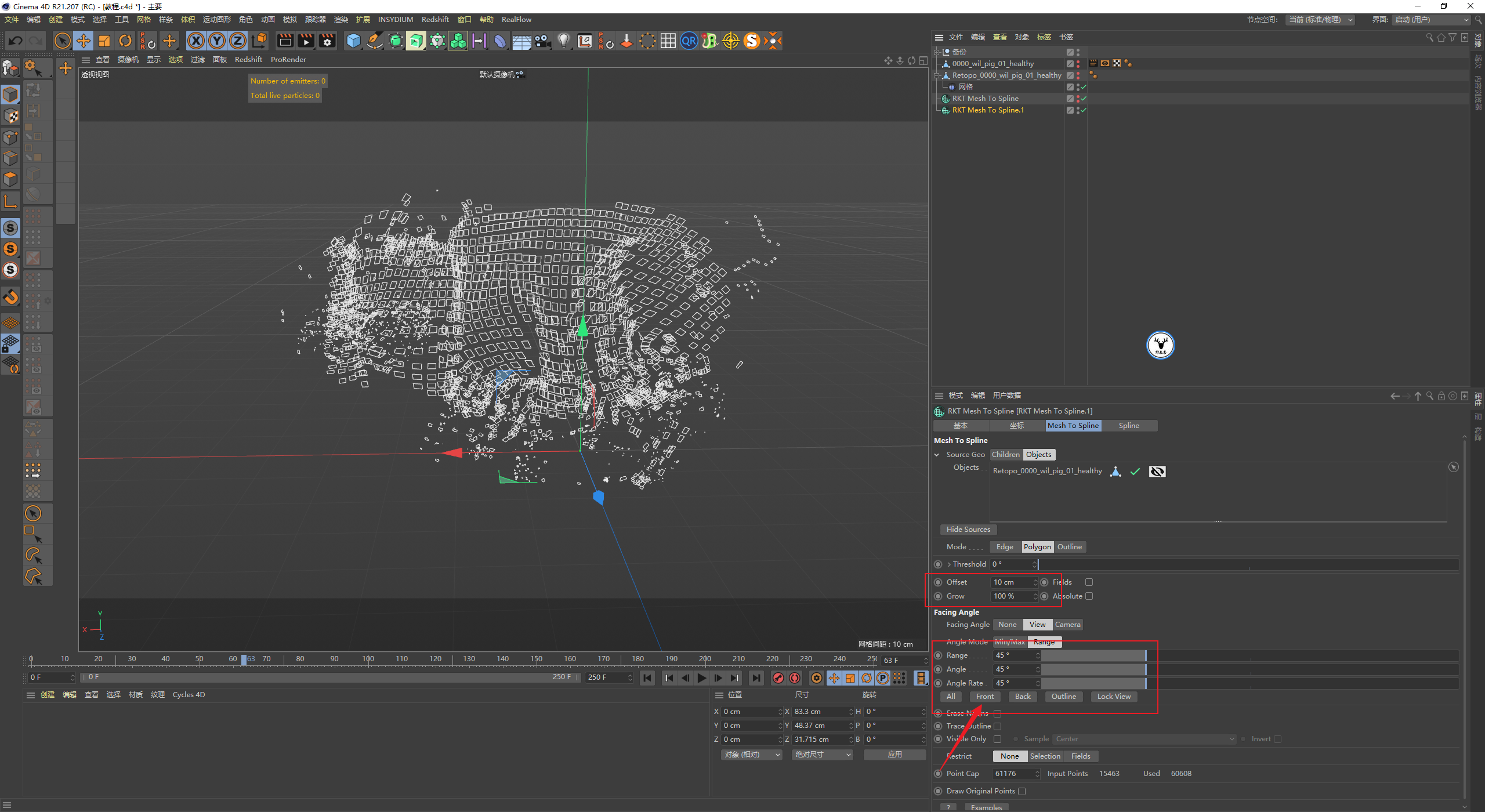

角度模式里还有一个范围模式，你可以通过调整rate的参数来让样条在你设置的范围角度之间形成自动动画：

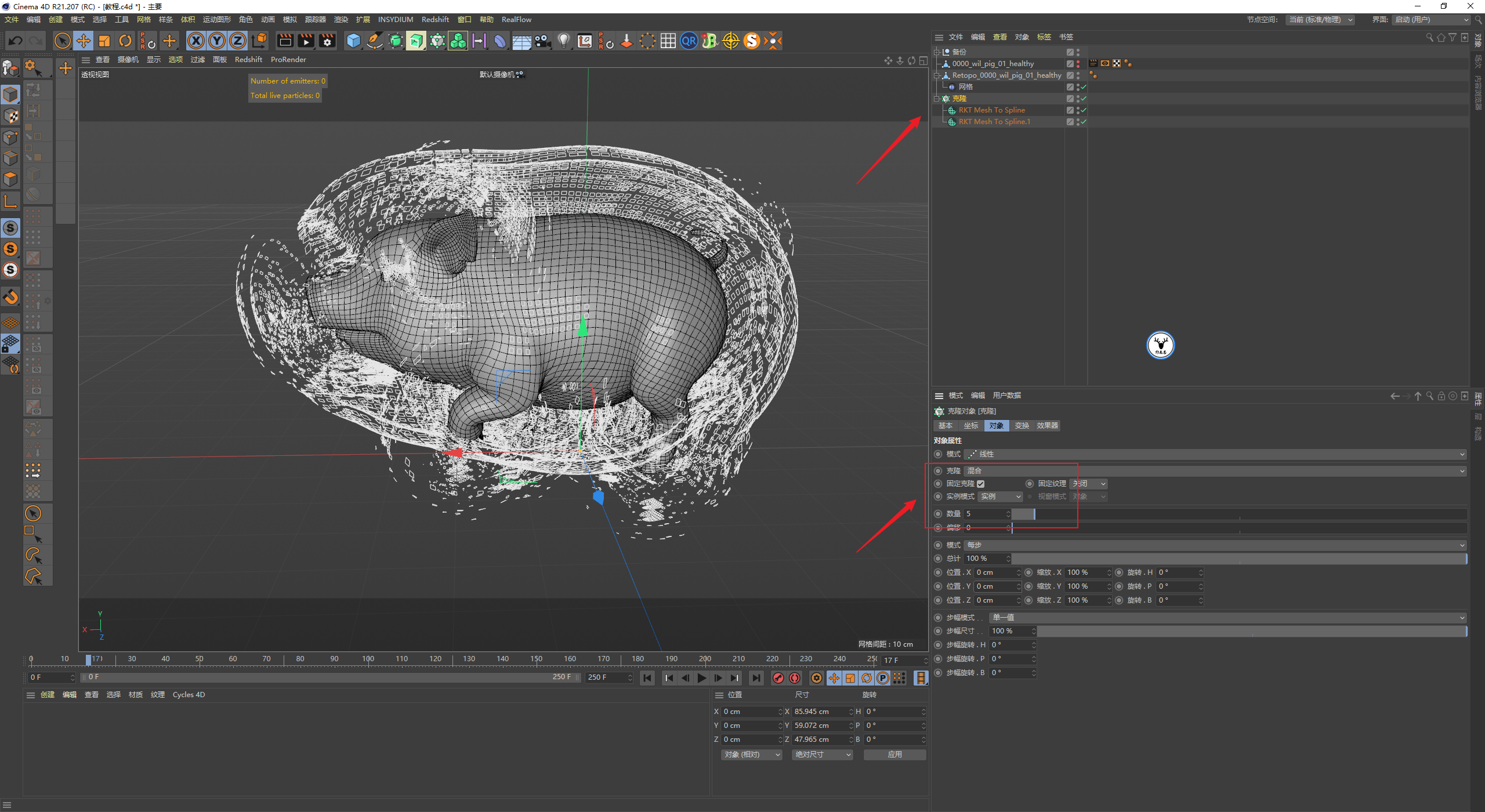

说到这里基本就和上一篇文字线条分裂的思路是一样的，例如我首先让一个RKT Mesh To Spline的偏移以及生长参数分别是2和50，面朝角度我这里设置为背面，然后让rate的数值为45：

然后复制一份出来，让它的偏移以及生长参数分别是10和100，面朝角度改为正面，rate的参数保持不变：

然后让克隆对象将它们进行混合：

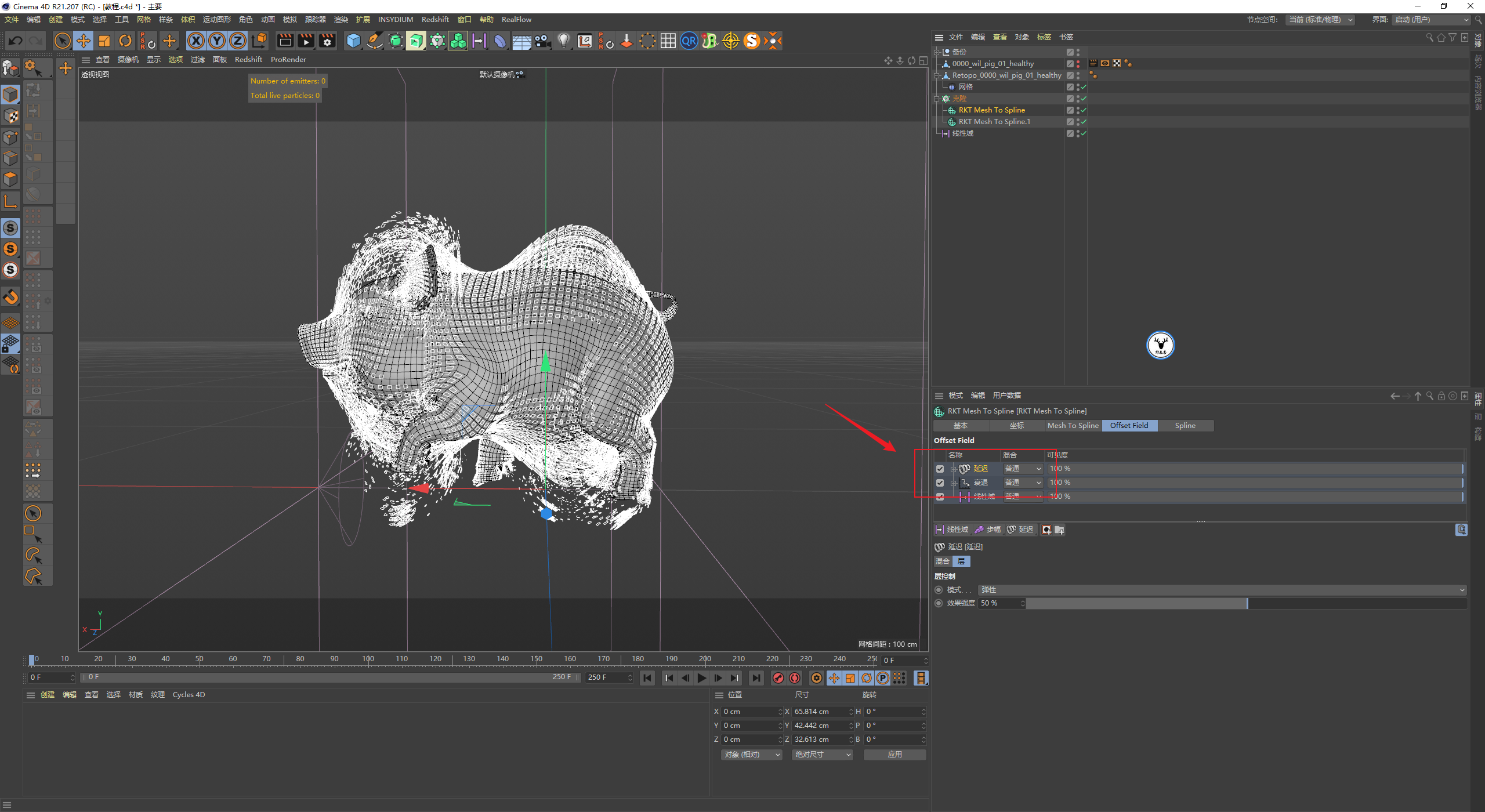

同时这个偏移数值是可以用域来进行控制的，所以激活域：

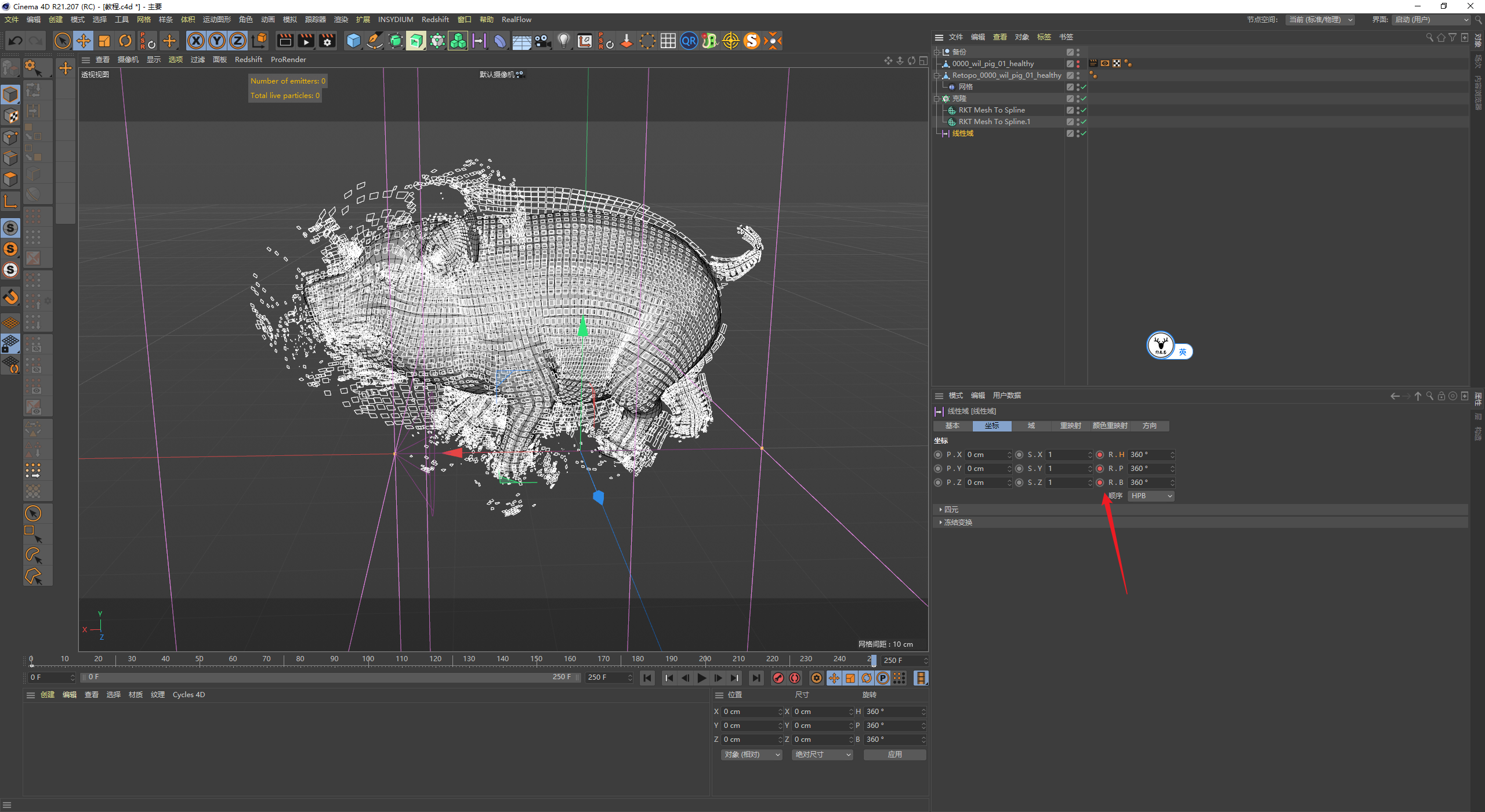

可以新建一个线性域，K一下旋转动画来让偏移有一定的动画：

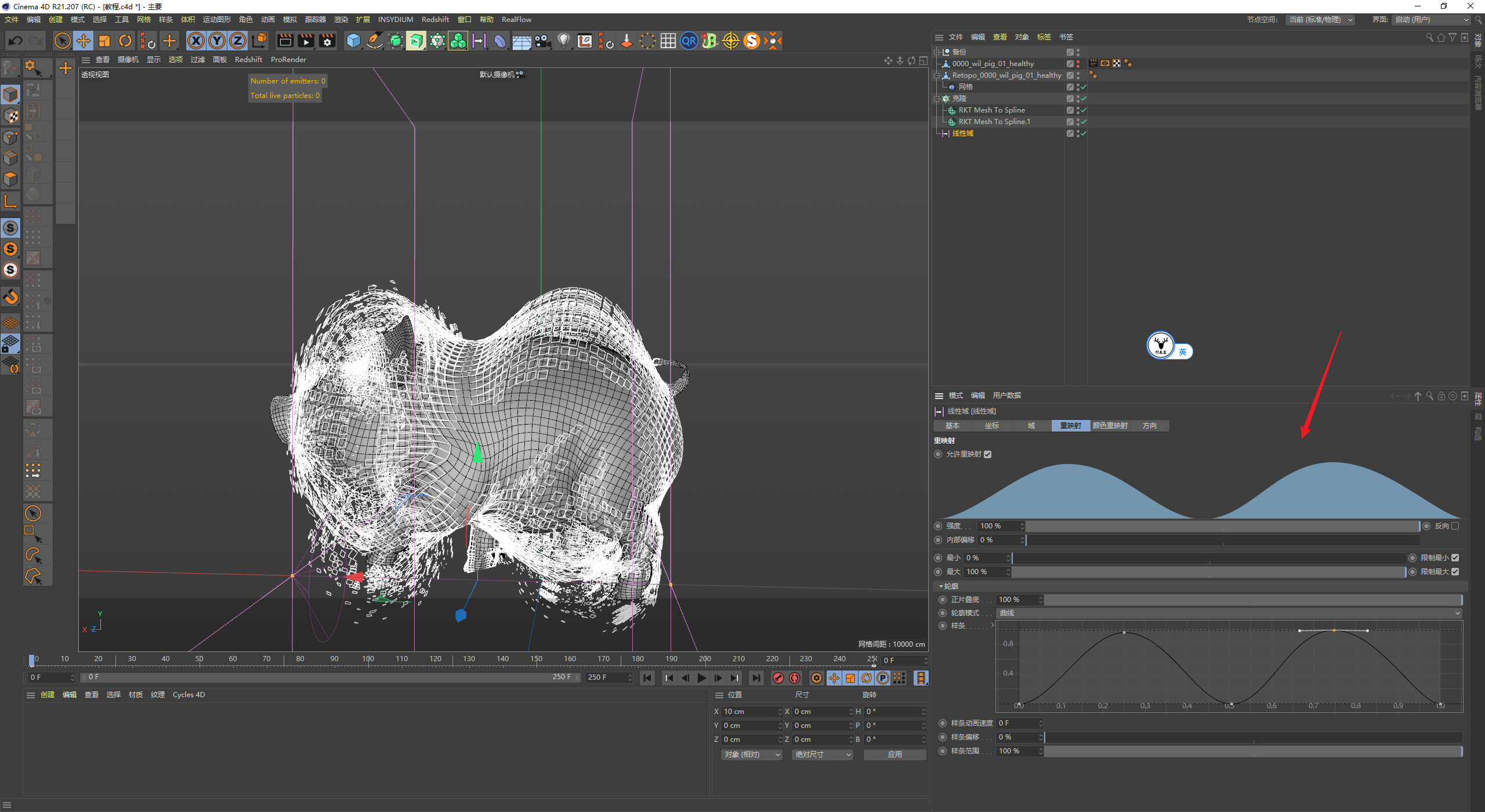

在重映射里可以将轮廓改为曲线，加几个点，这个大家凭自己的感觉弄就好：

还可以添加衰退域和延迟域，这个大家看着弄哈：

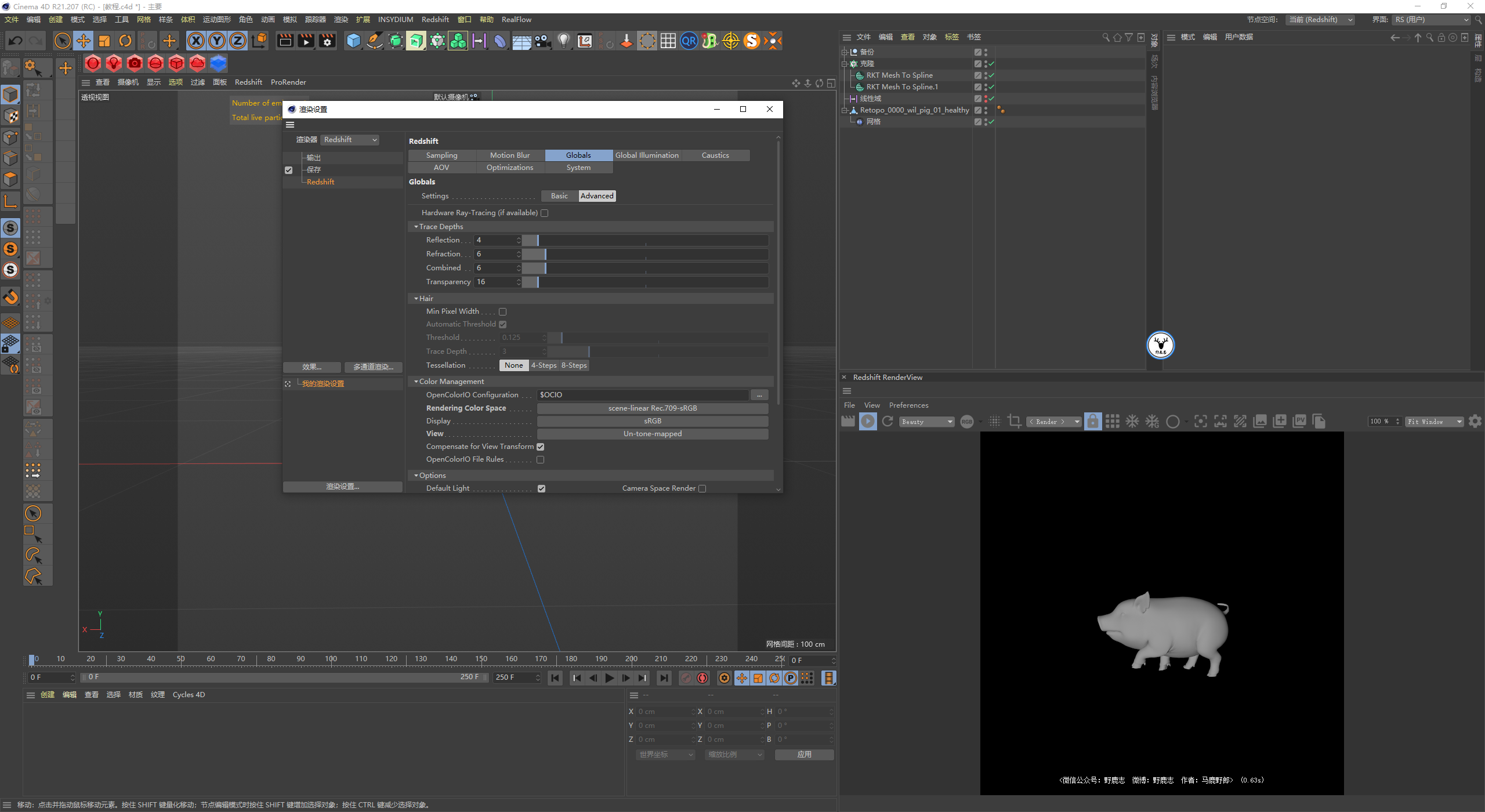

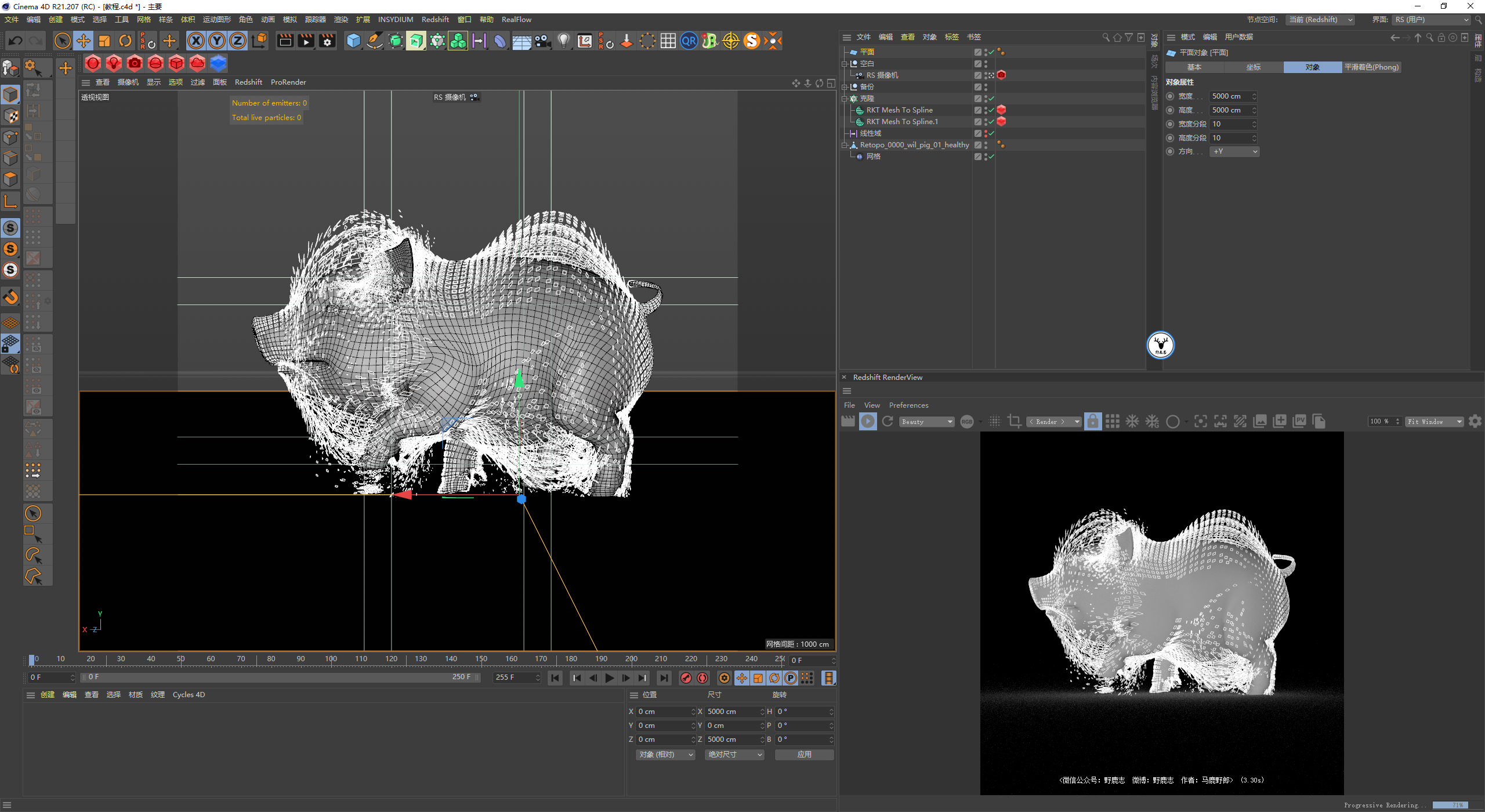

我感觉动画大概就这样吧，反正也是胡乱弄的，接下来进入渲染的部分，同样设置尺寸和色彩空间这些不提了哈：

这里我新建了一个摄像机，做了一个旋转动画：

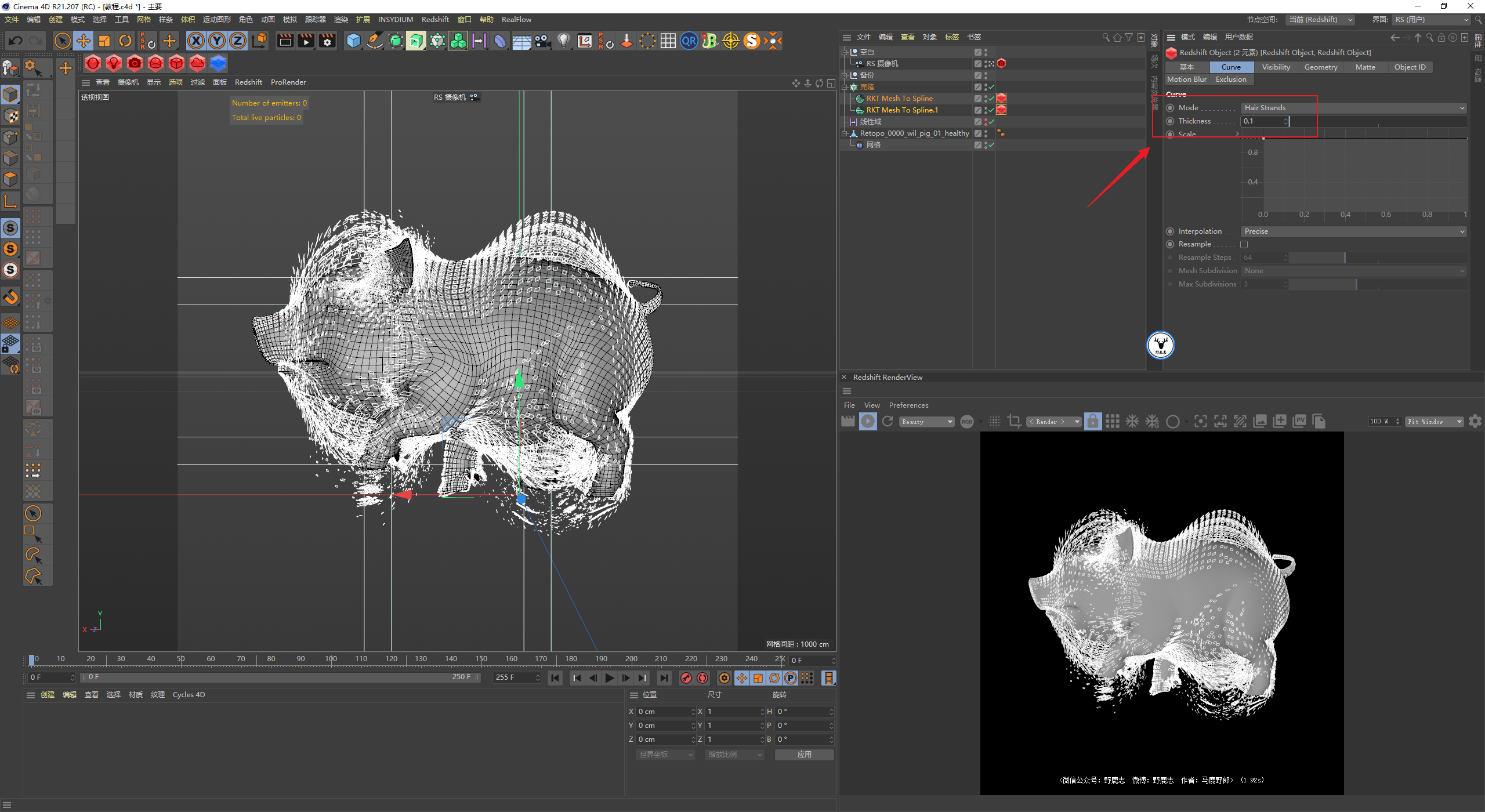

给两个对象都添加RS的对象标签，模式选择为毛发就行，然后尺寸大家看着调整就好：

新建一个平面用于接收投影：

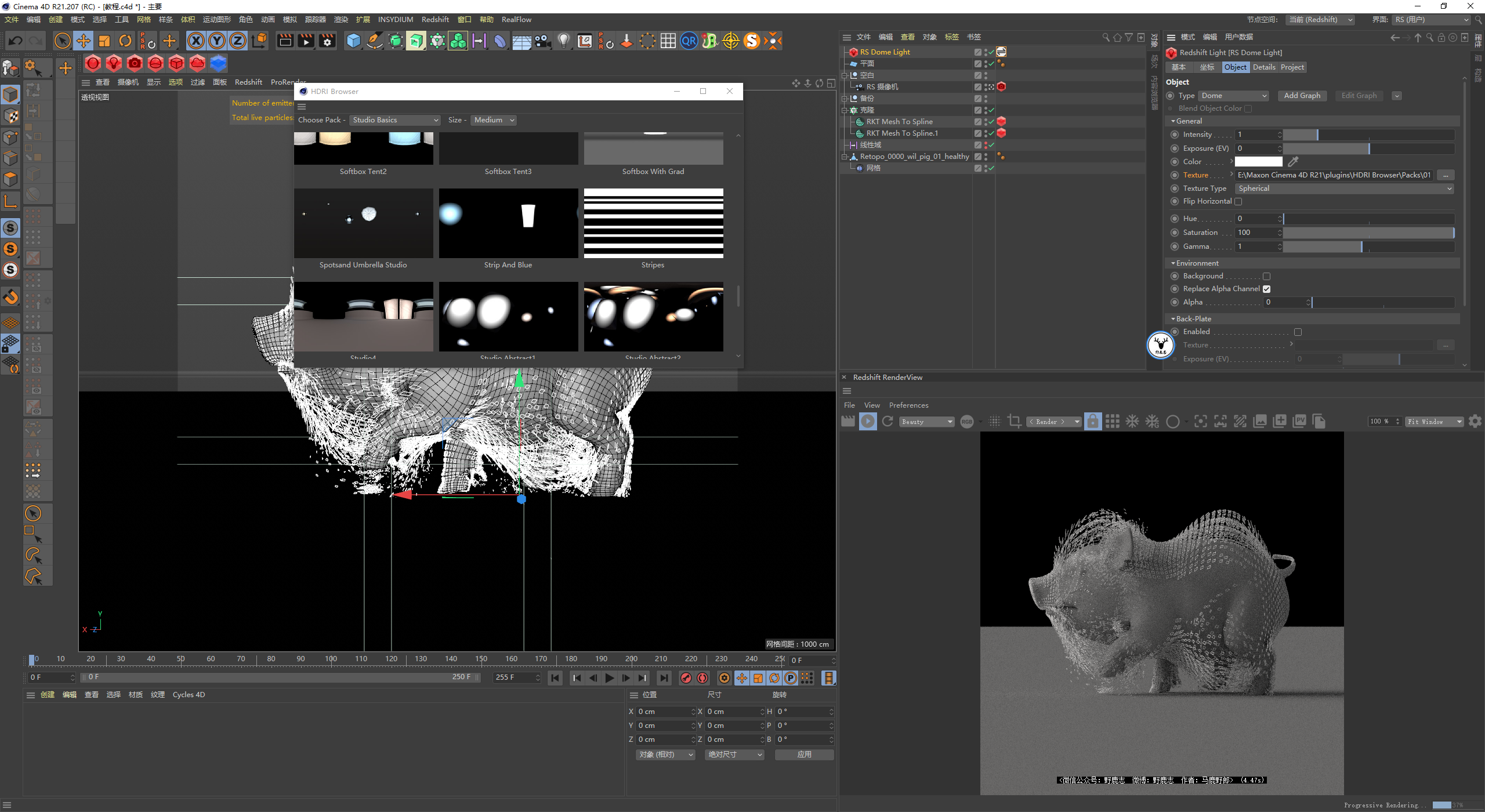

新建环境光：

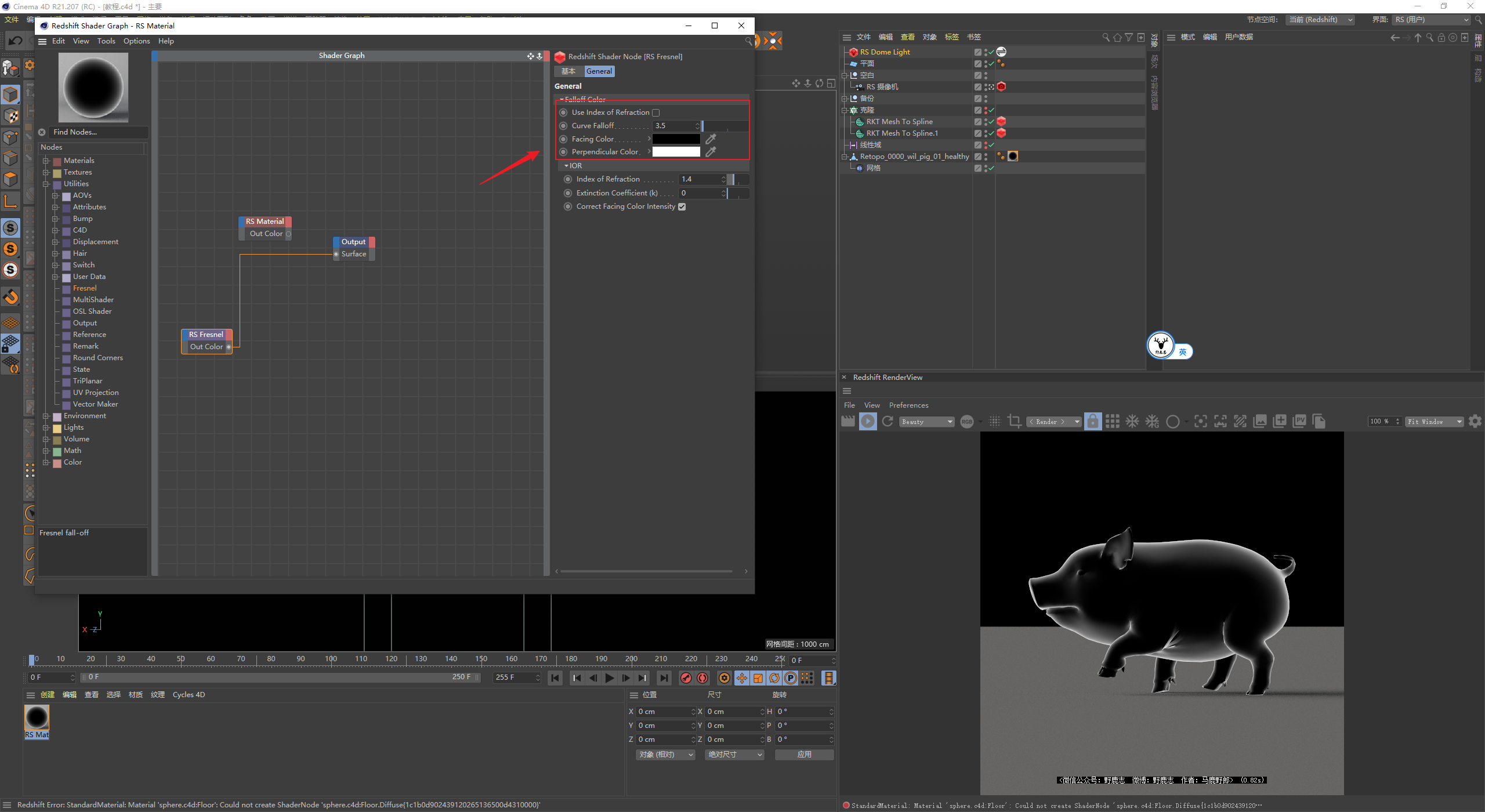

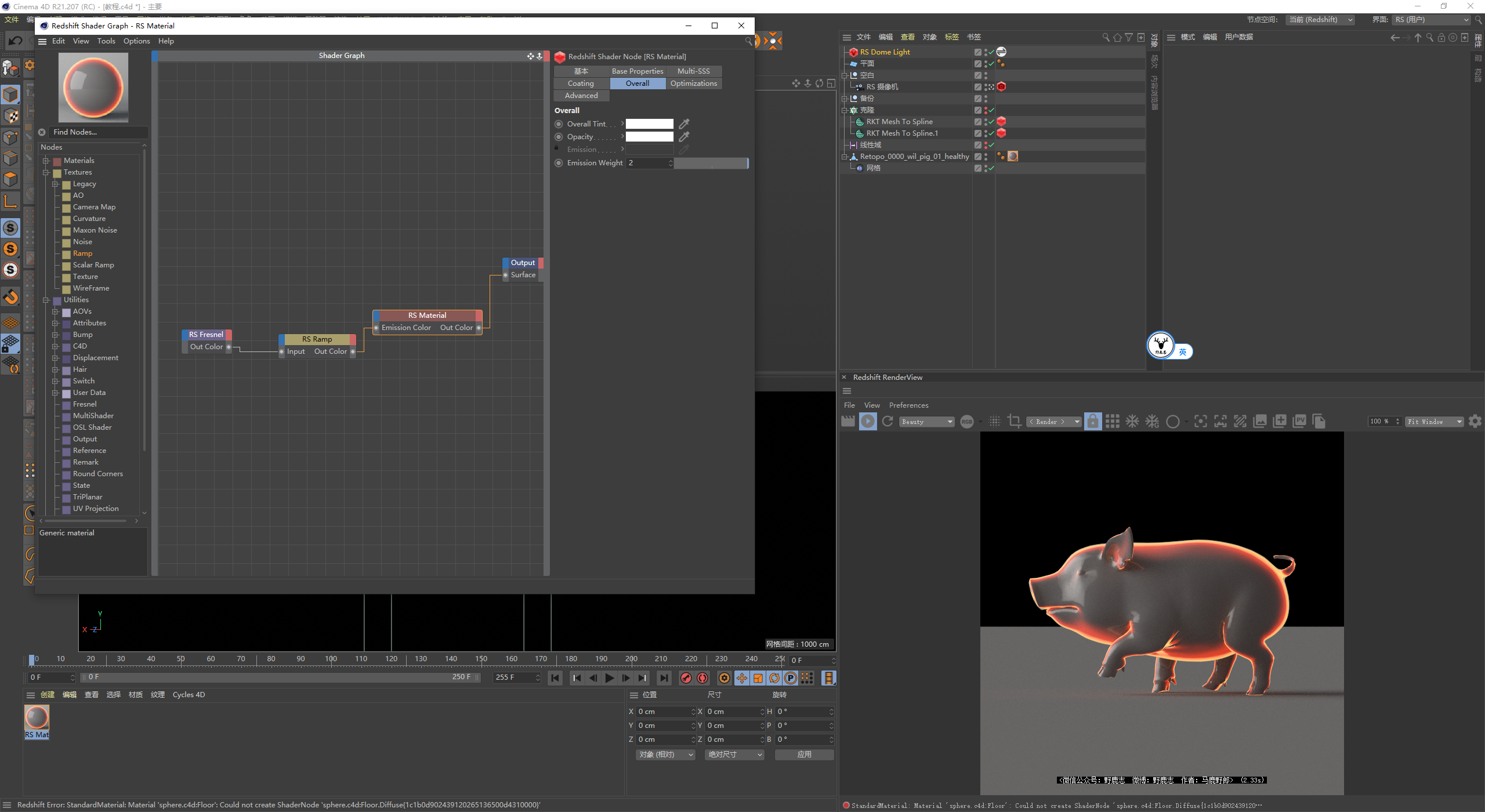

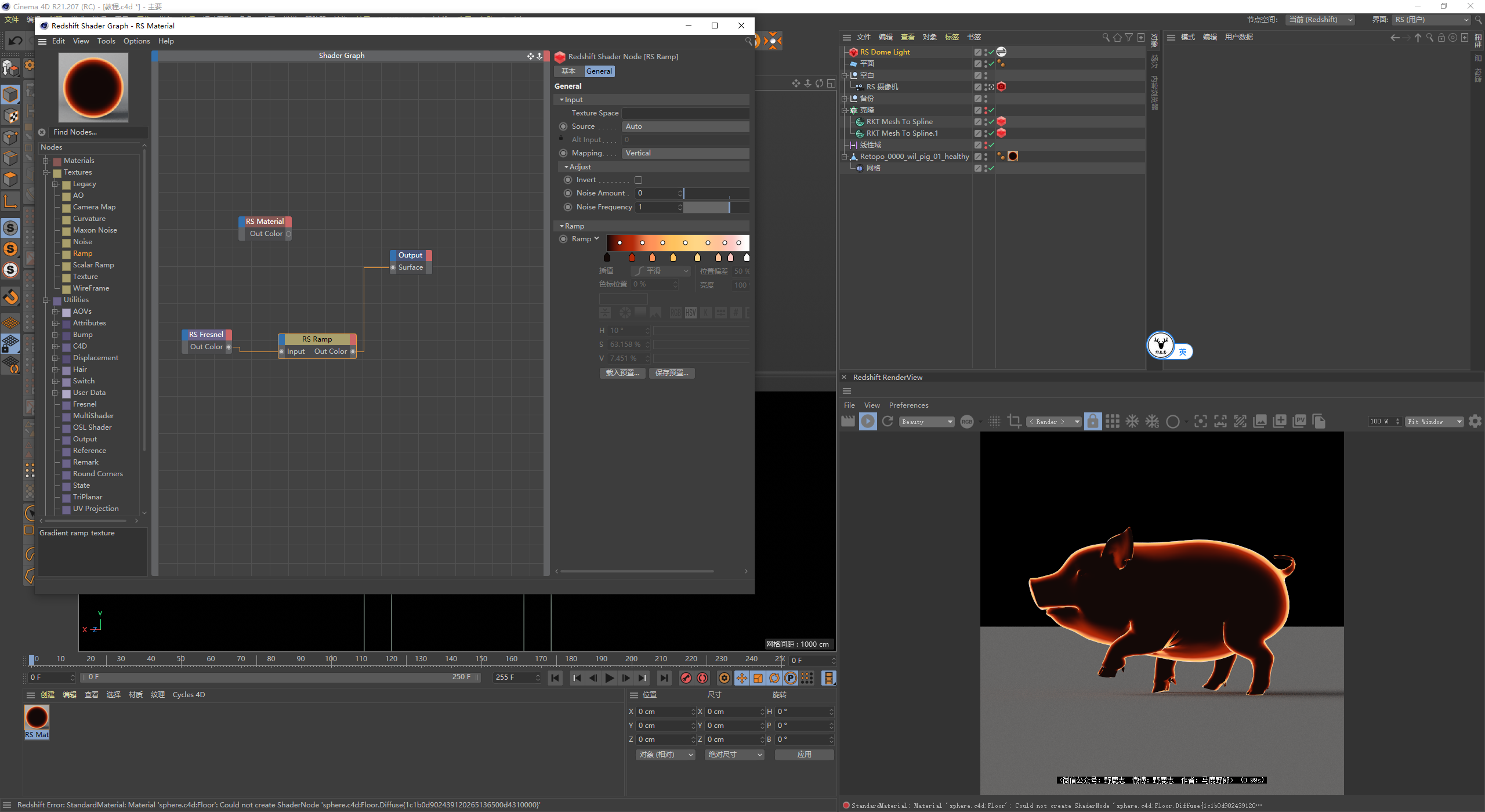

材质方面这里说一下，首先我用菲尼尔节点调整了一下边缘：

用一个渐变节点对颜色进行重映射：

再把它连接给材质的发光颜色：

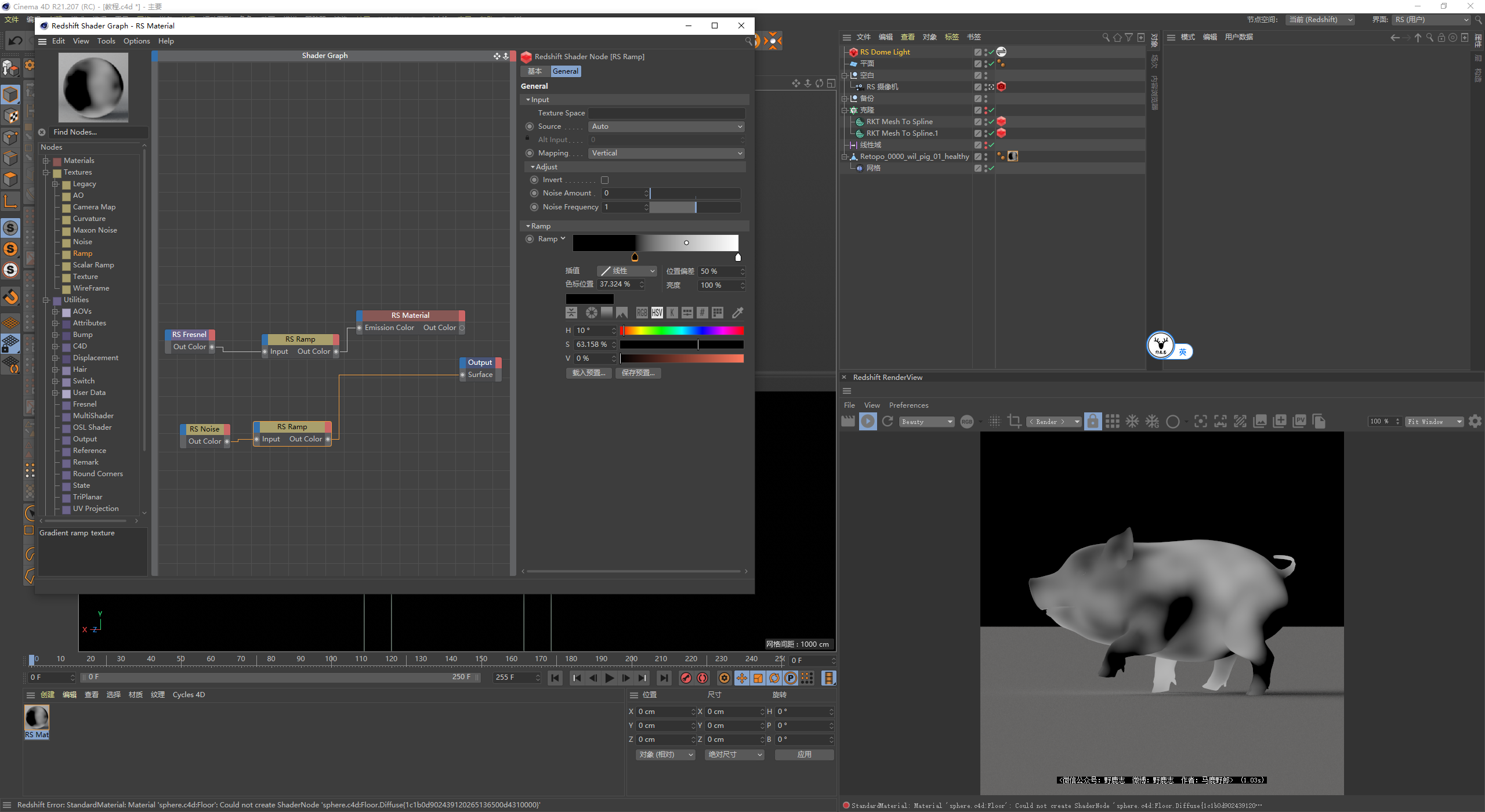

然后用一个噪波节点以及渐变节点制作了一个贴图：

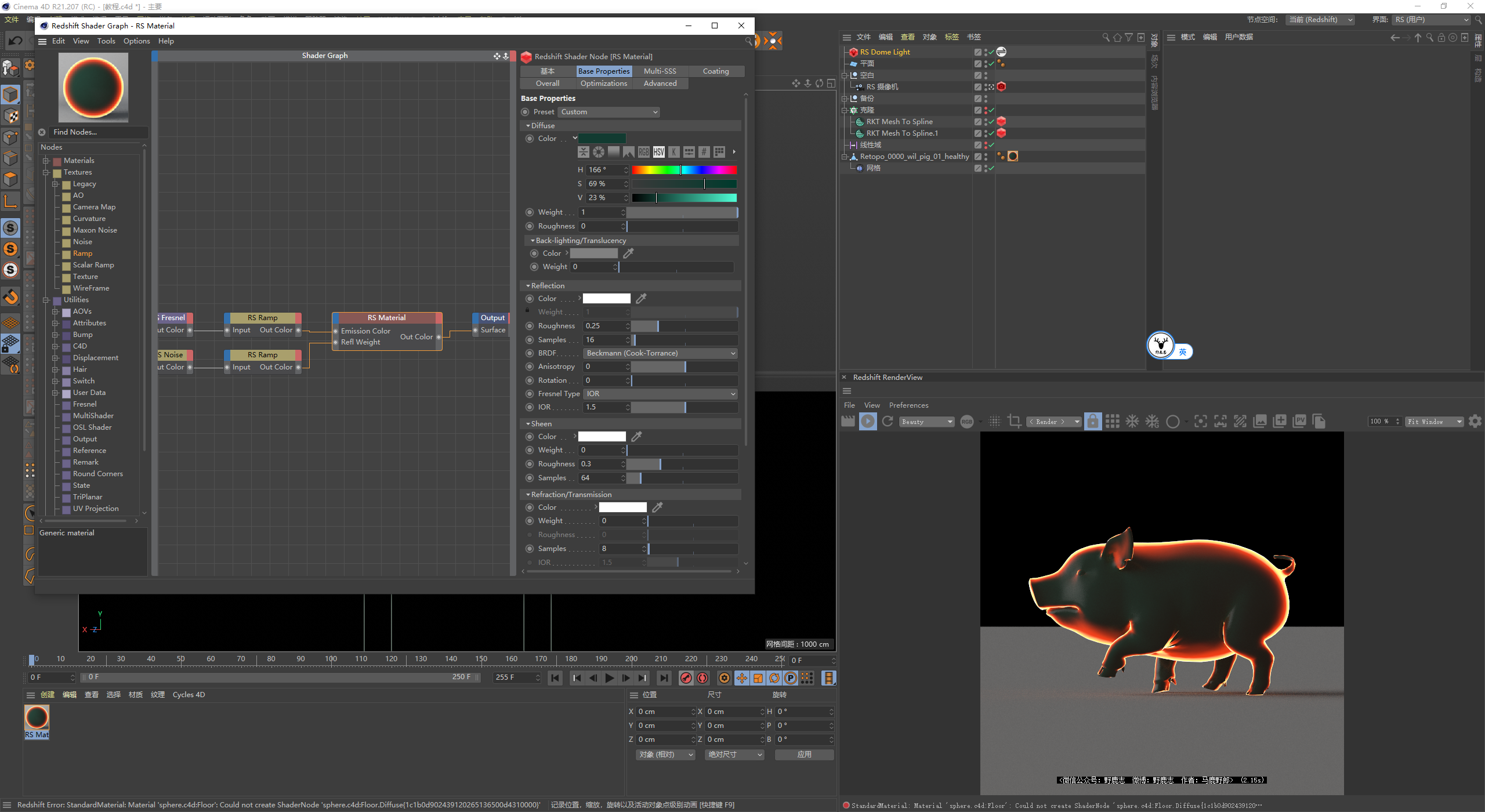

把它连接给反射的强度，漫射的颜色这些大家就看着办吧：

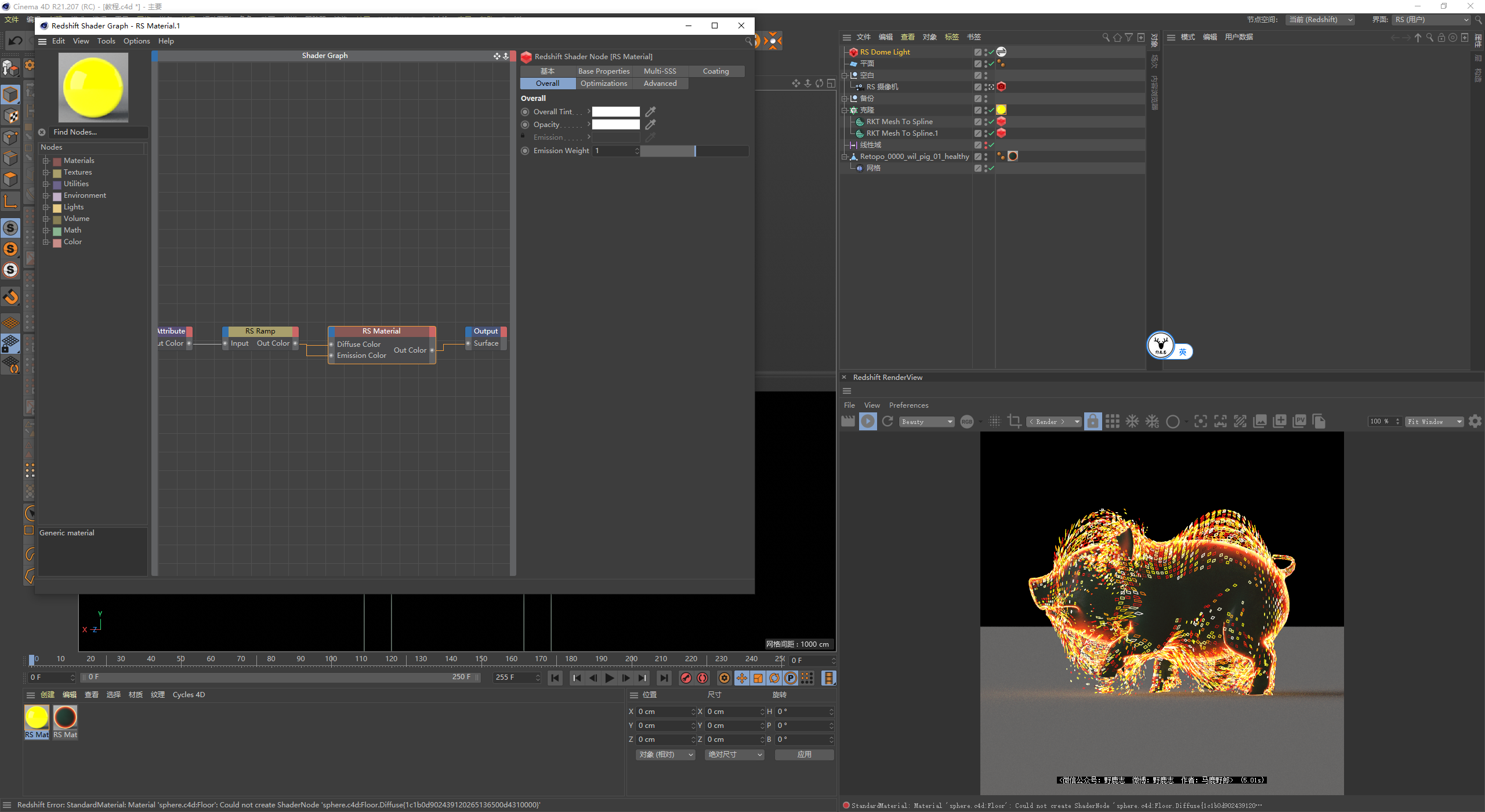

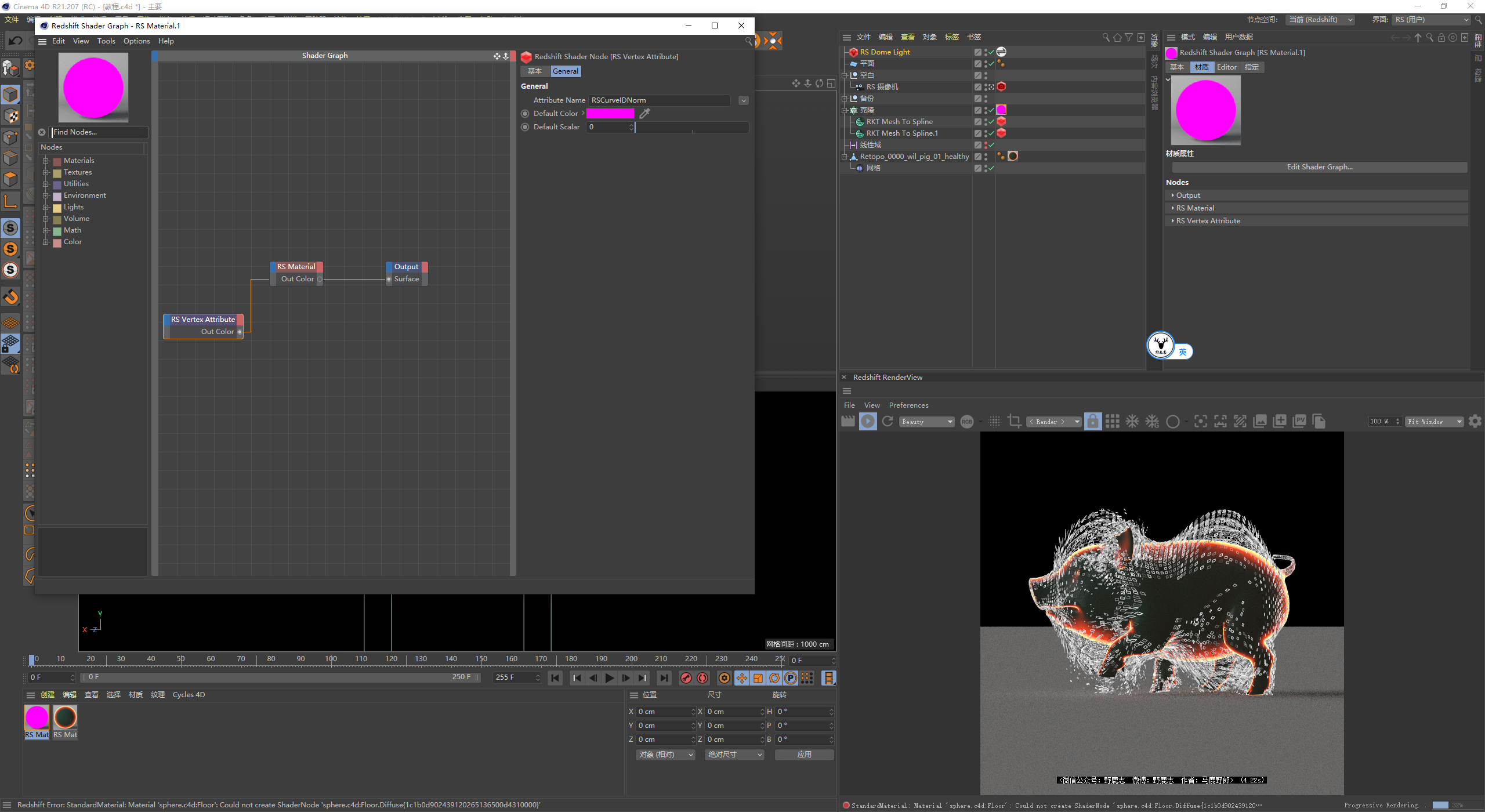

样条的材质首先是用一个顶点数据节点，模式选择为曲线ID标准化：

同样用一个渐变节点进行重映射：

最后再把它们连接到漫射以及发光颜色上：

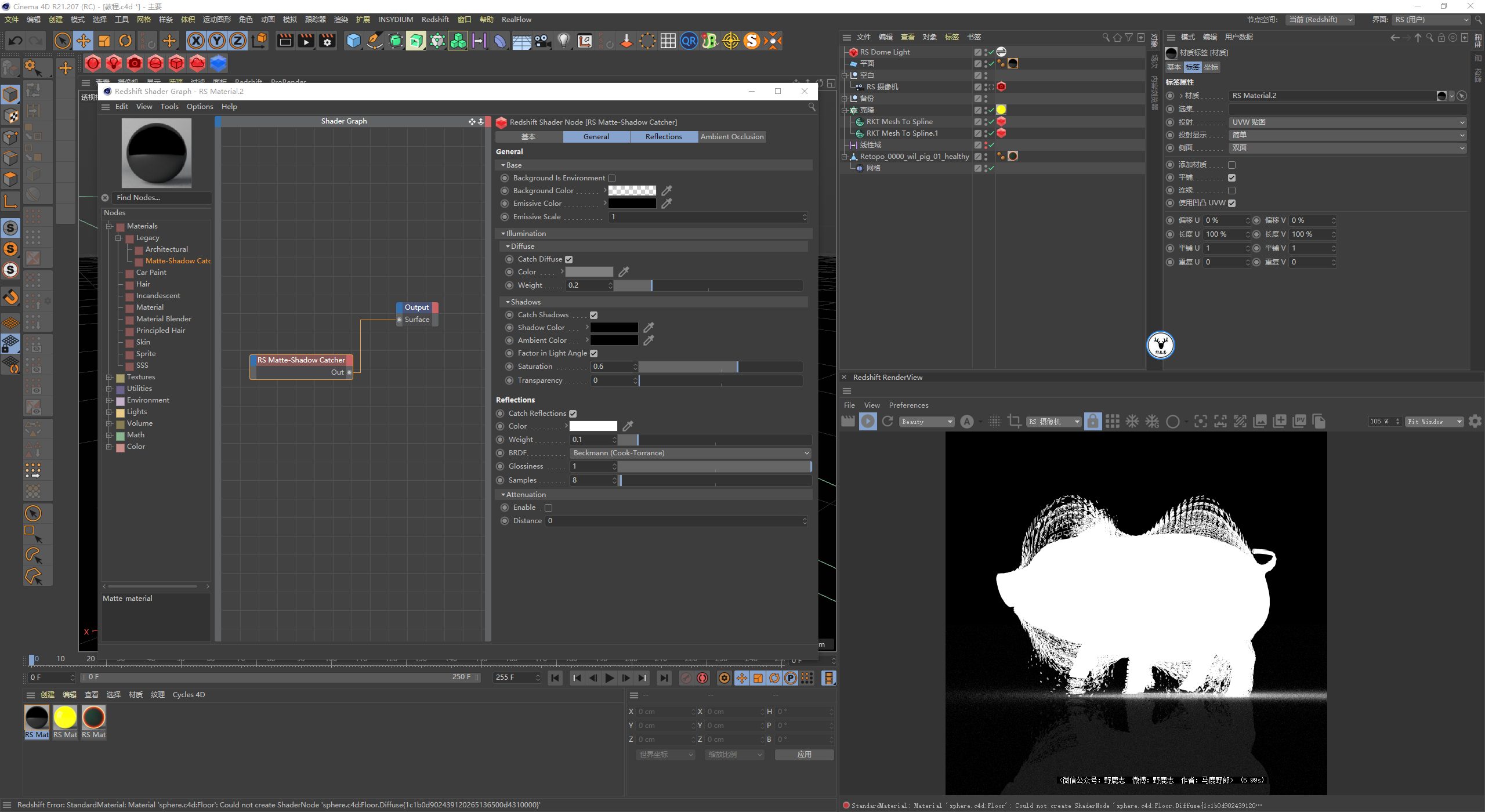

地面我用的一个阴影捕捉节点来捕捉投影以及漫射，后期再决定要不要换背景颜色：

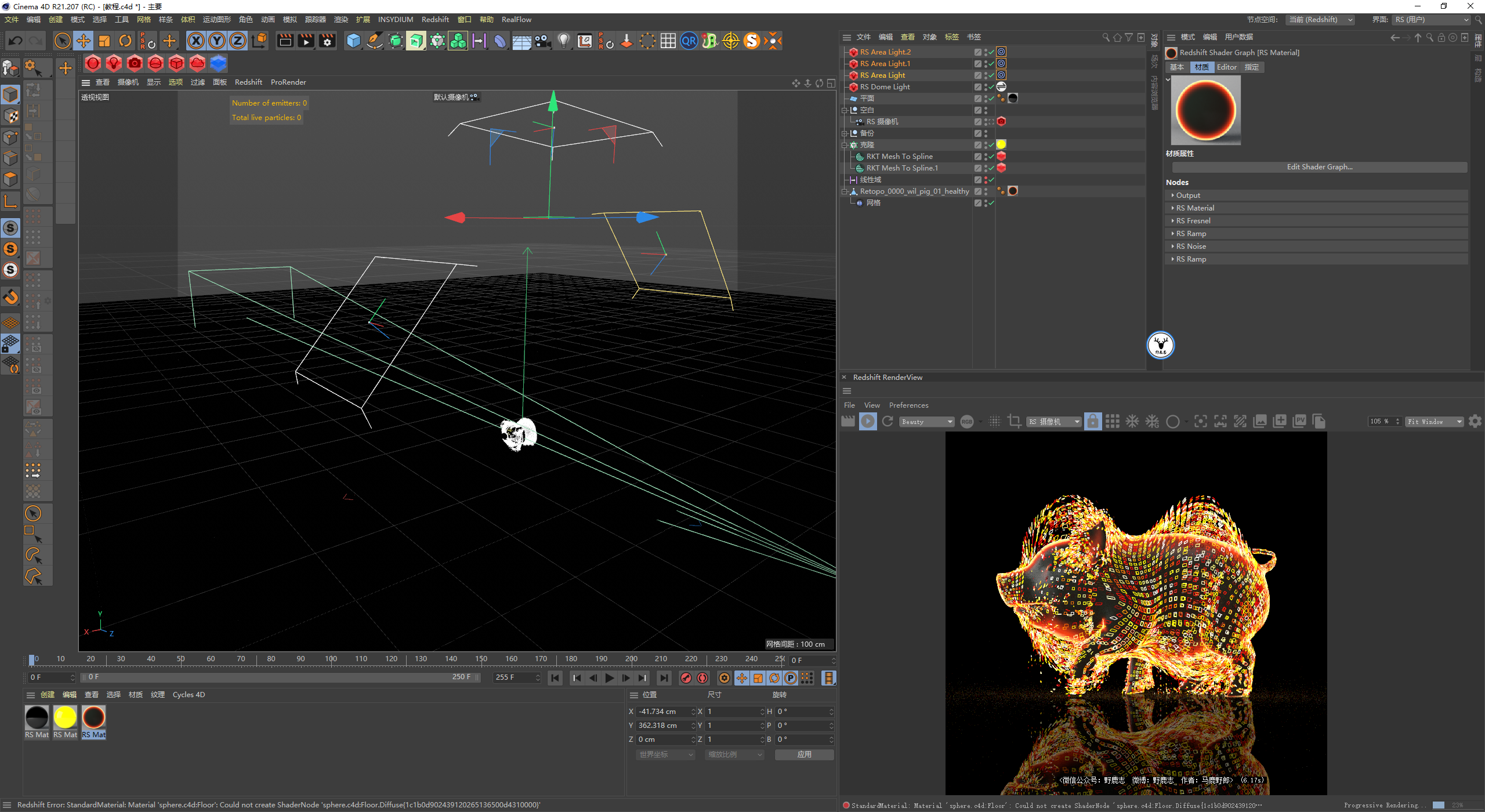

视情况补几盏灯吧：

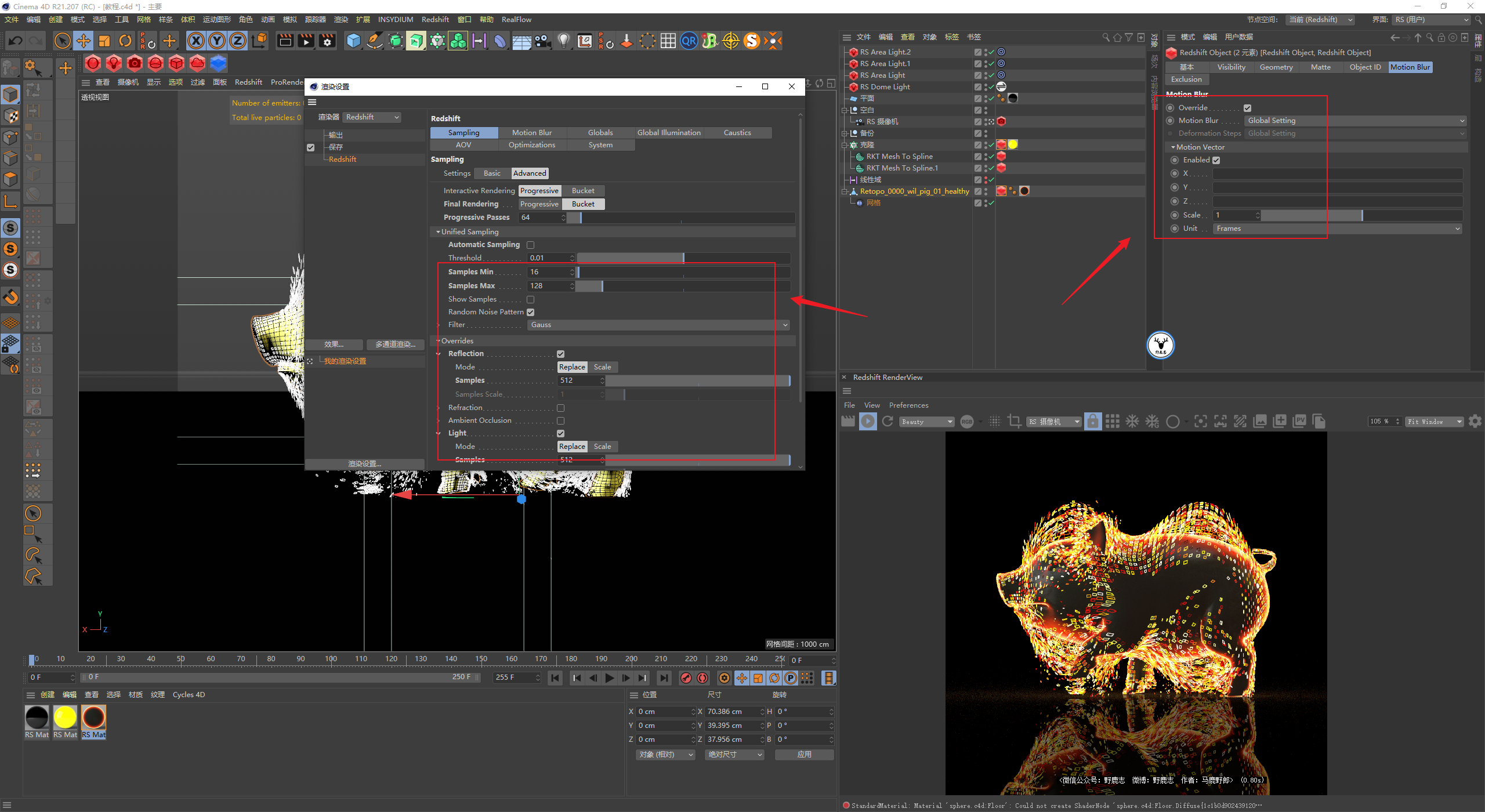

渲染设置我就不多说了，我这里还是给几个对象添加了对象标签激活了运动模糊，然后输出运动矢量通道用于后期添加：

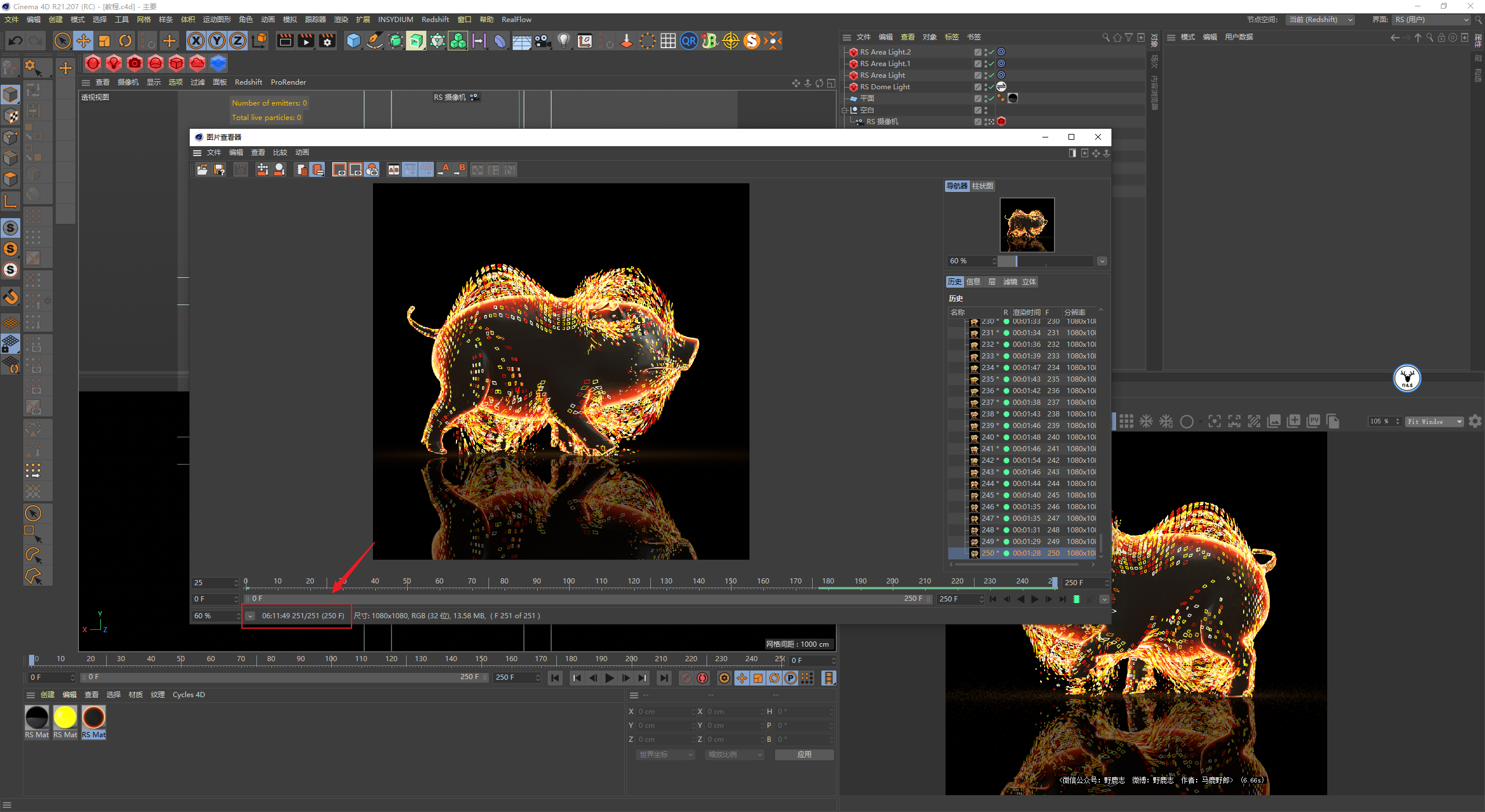

渲染时长6个多小时：

最后后期我觉得还是黑色背景稍微好点，调整一下看看效果吧：

凑合就那样吧，虽然成品不怎么好看，但是通过这个案例我觉得这个插件的功能基本就能上手了，其他没提到的功能大家再试一下应该就会了。

下面是今天的视频版：

好啦，今天的分享就到这里，想要源文件以及原视频的鹿友后台撩我获取吧！
