（图文+视频）C4D野教程：使用XP网格工具制作方块生长的动画

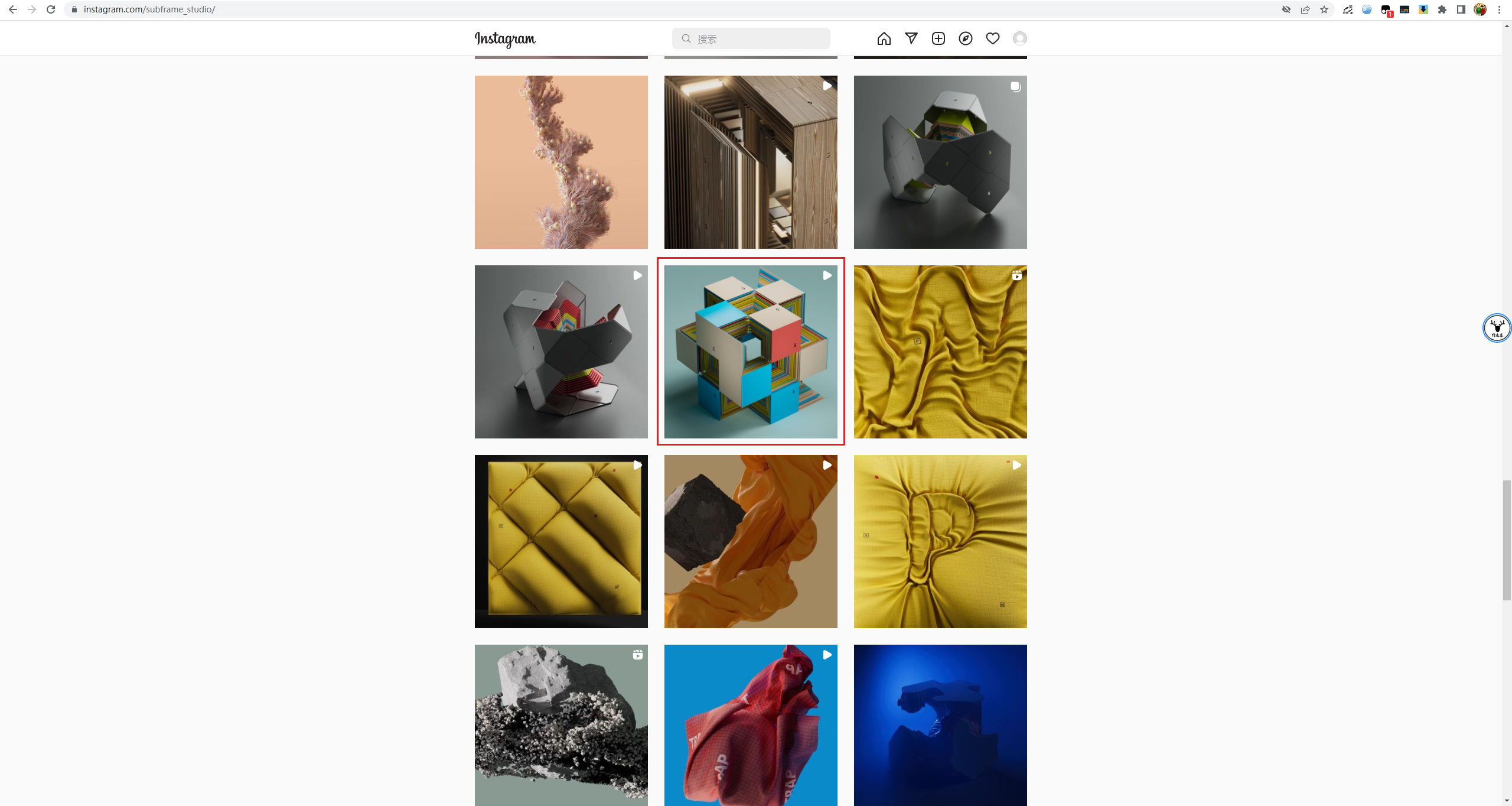

继续临摹吧，案例是来自之前临摹过的INS大神@Mikhail Sedov：

同样我这里压缩成动图大家看看哈：

原作者：Mikhail Sedov 如侵请联删

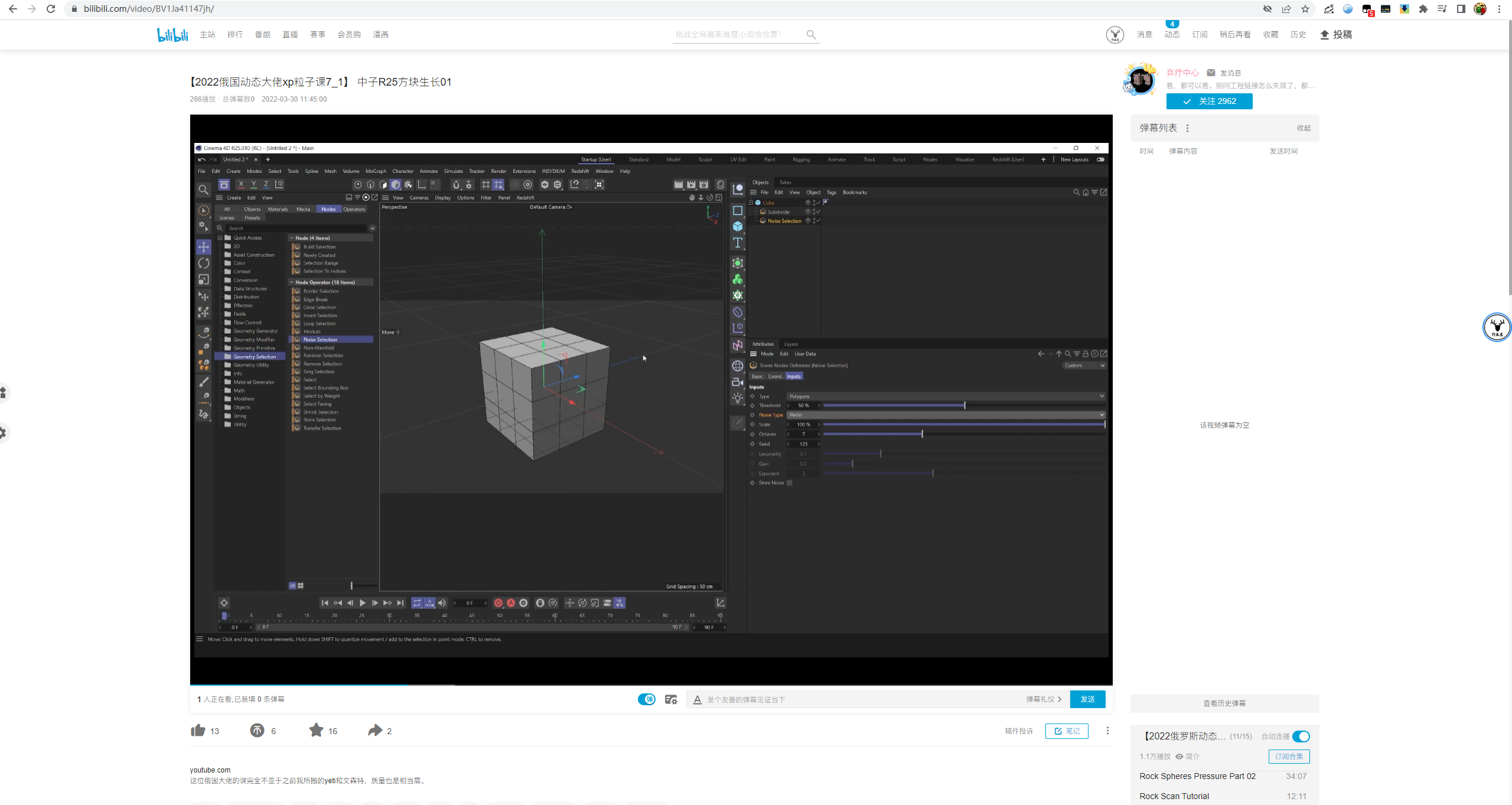

这种方块生长的动画我个人觉得蛮有意思的，然后发现B站上有UP主搬运了原作者的制作方法，英文无字幕哈：

我大概看了下，作者是用R25的中子系统做的，但是我最多只用过R21，完全没接触过中子系统。 不过好在之前不是把XP的网格工具官方视频都看了一遍么，然后觉得用网格工具应该也能做出类似的效果。 试了一下，感觉差不多，所以今天我们就分享一下使用XP网格工具制作方块生长的动画吧！

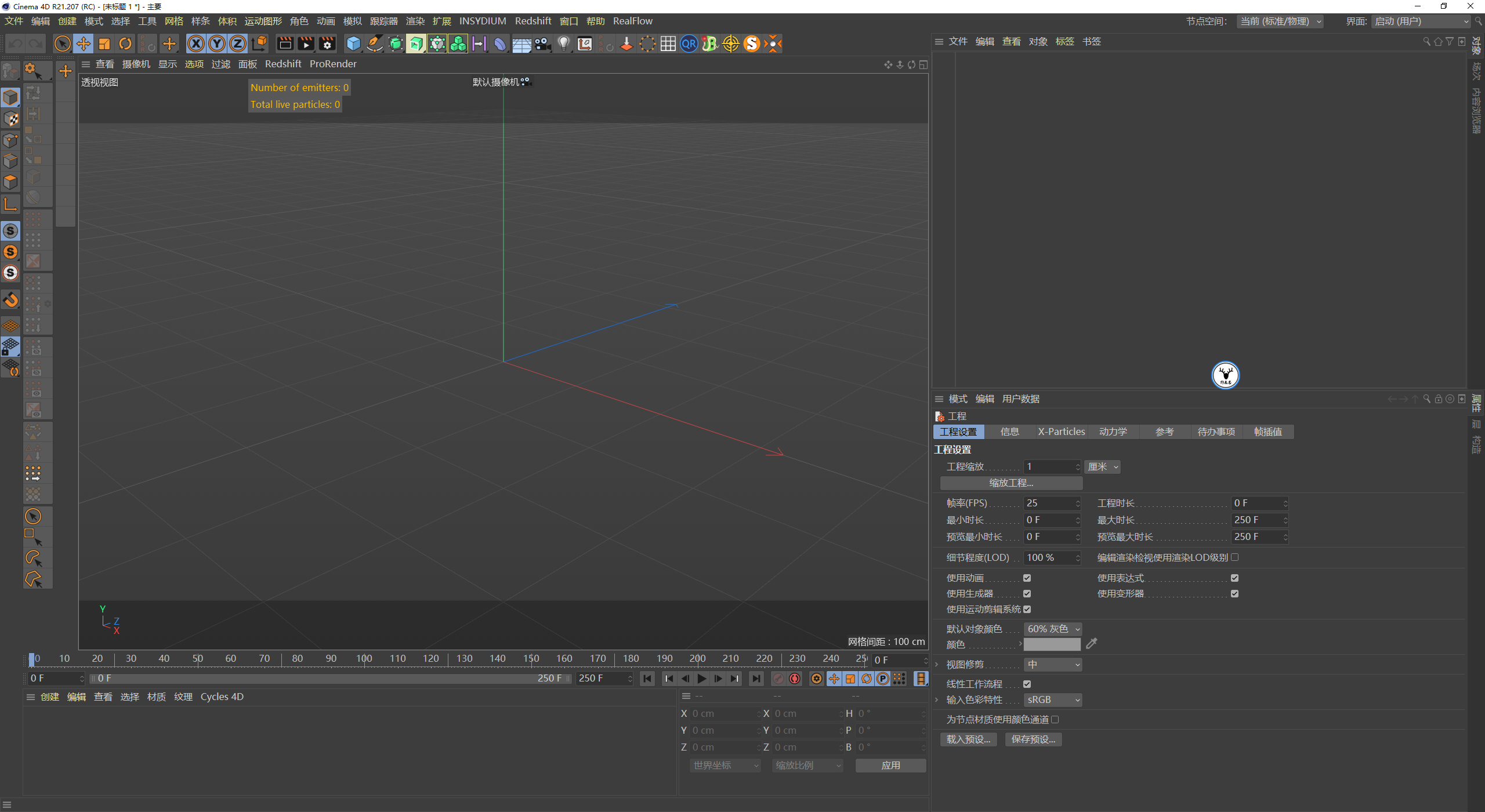

打开C4D，帧速率设置为25，总时长250帧：

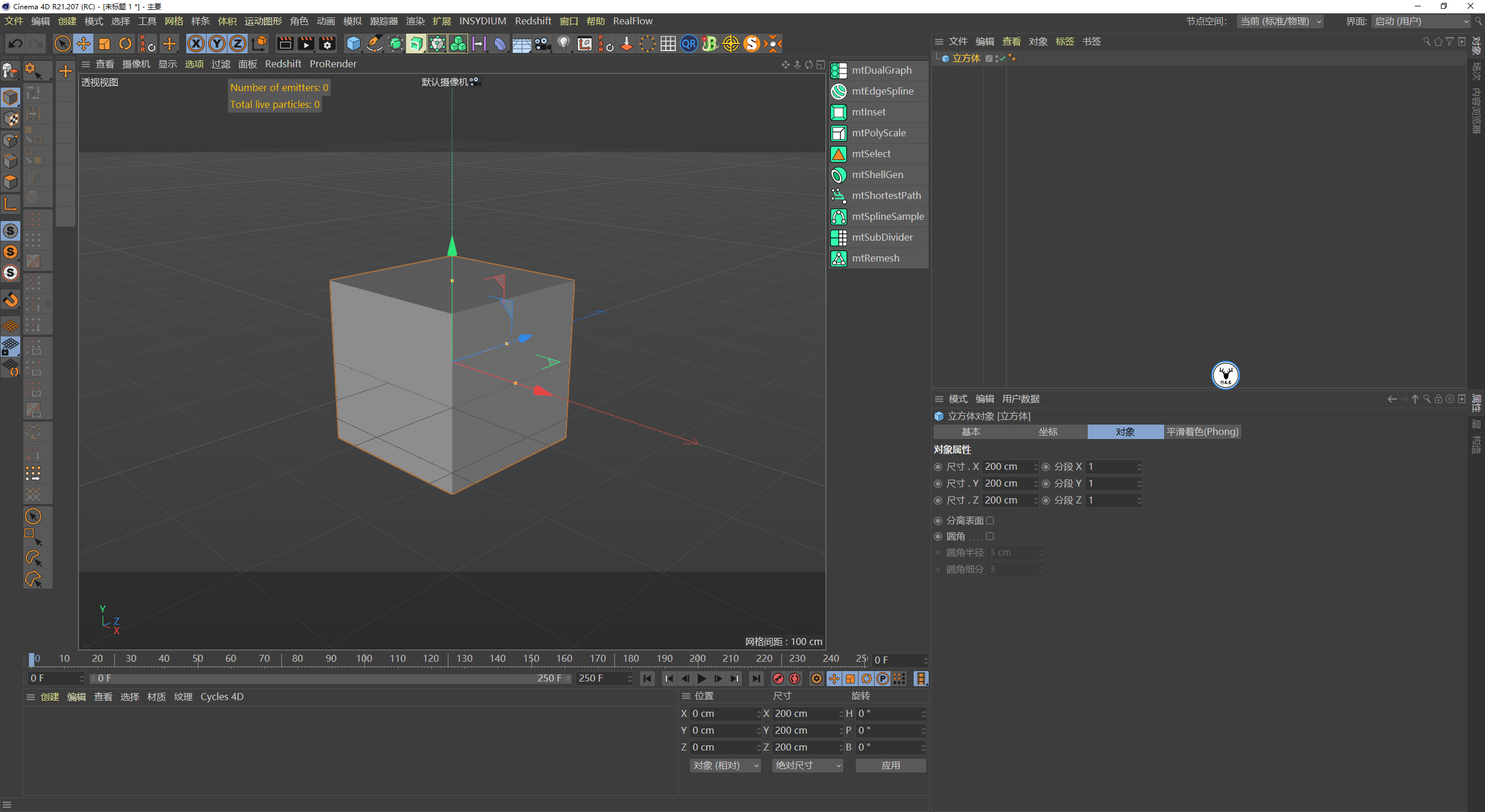

新建一个立方体，分段是默认分段：

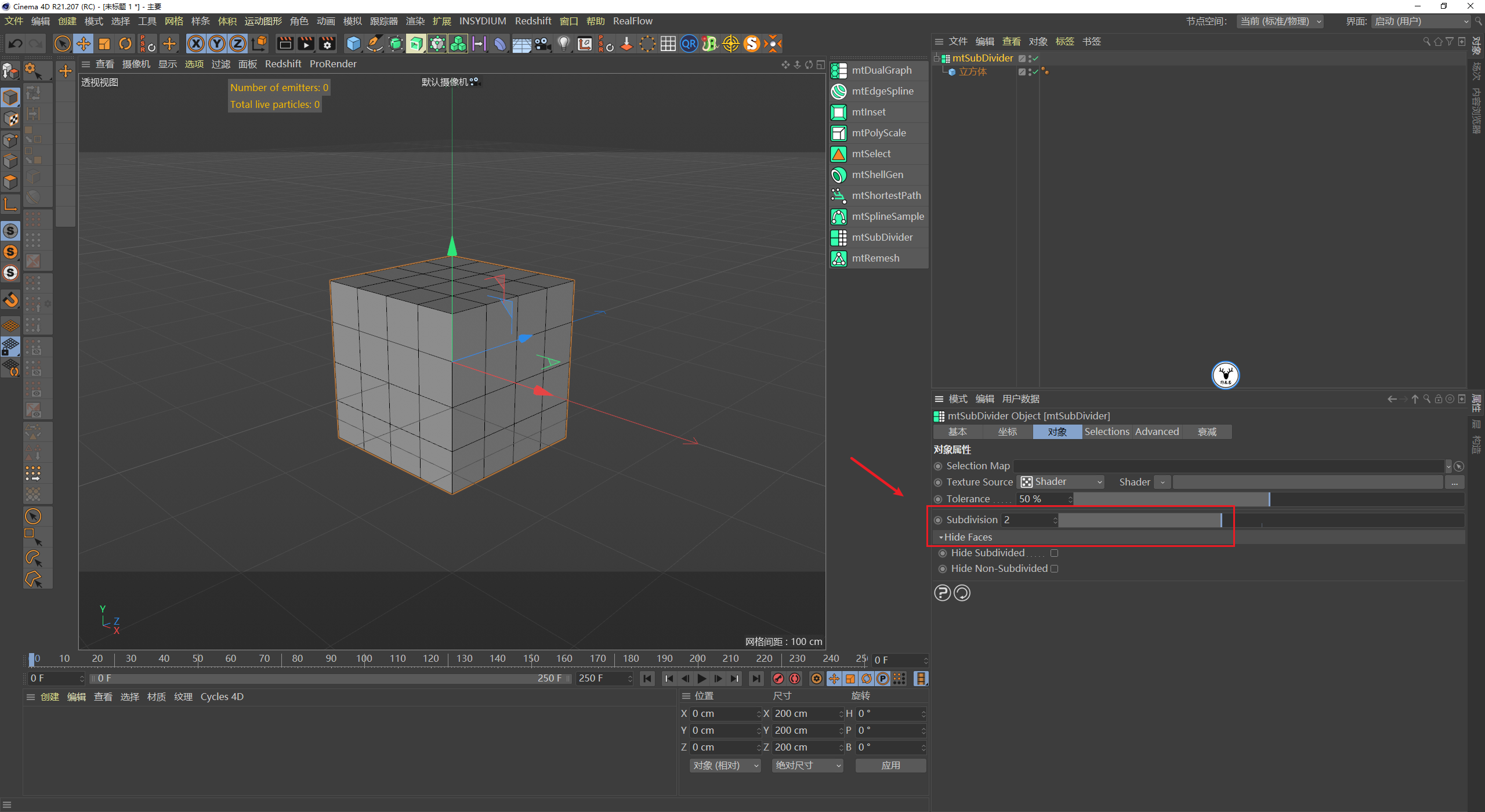

然后新建一个mtSubDivider作为立方体的父级，这个工具大家简单理解为可以给对象添加分段，例如我这里设置的参数为2：

着色器里添加一个噪波，这样我们可以通过一个黑白贴图来控制什么地方细分，什么地方不需要细分。

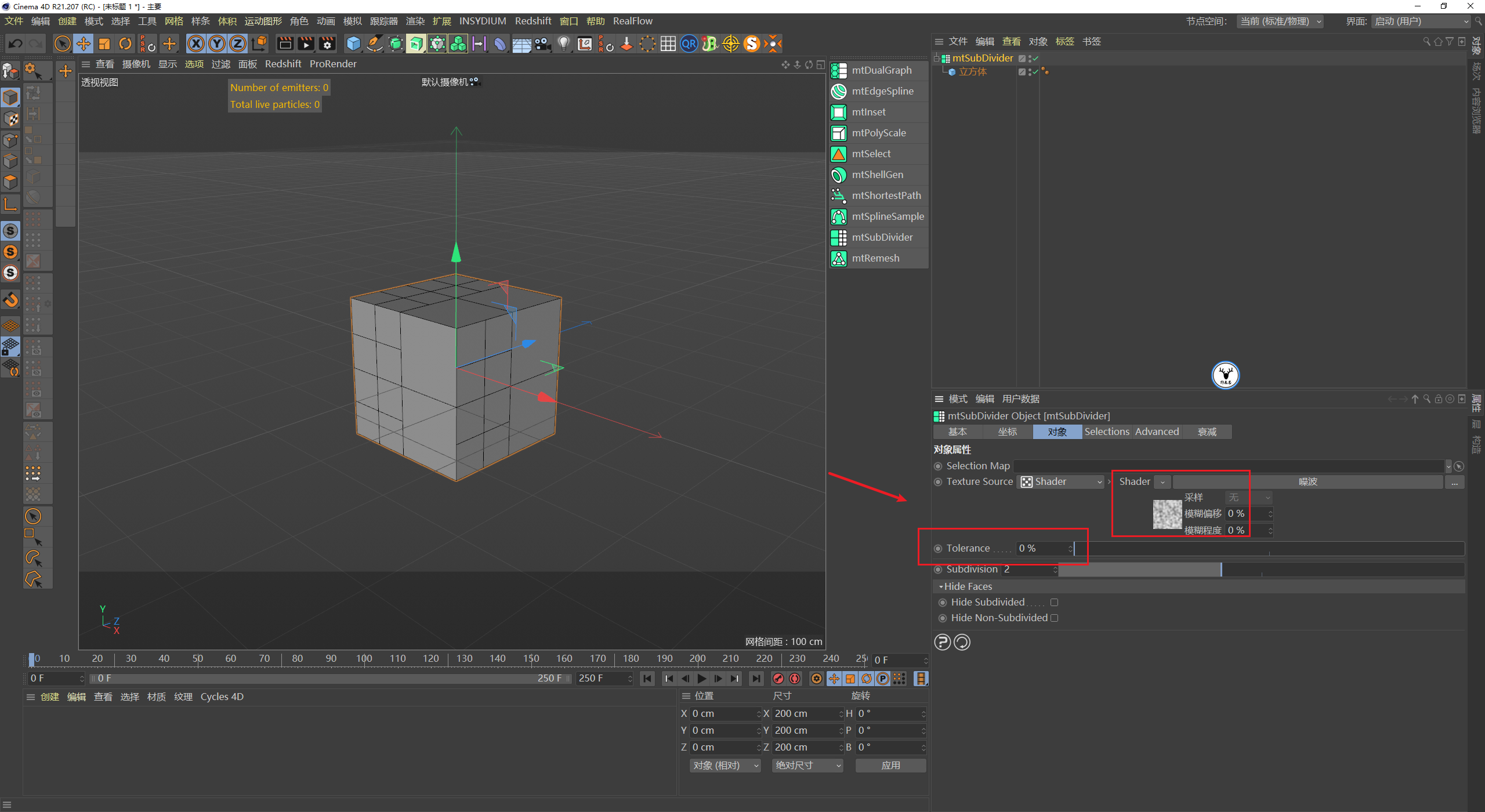

调整容差这个数值可以进一步调整细分的范围，当然你通过调整噪波贴图也可以：

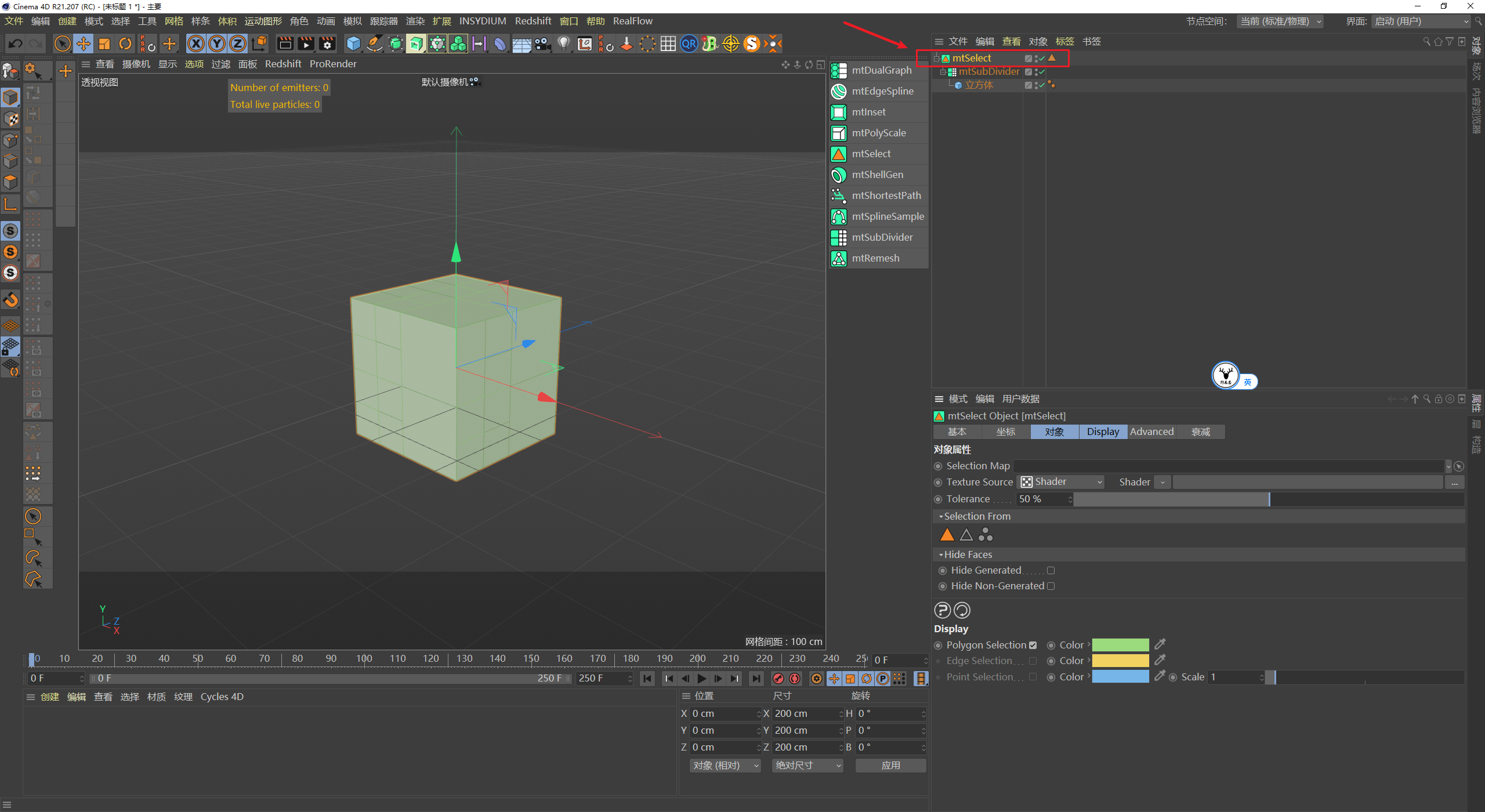

再添加一个mtSelect，这个工具大家简单理解为一个选集工具吧，默认情况下它会选中所有的面：

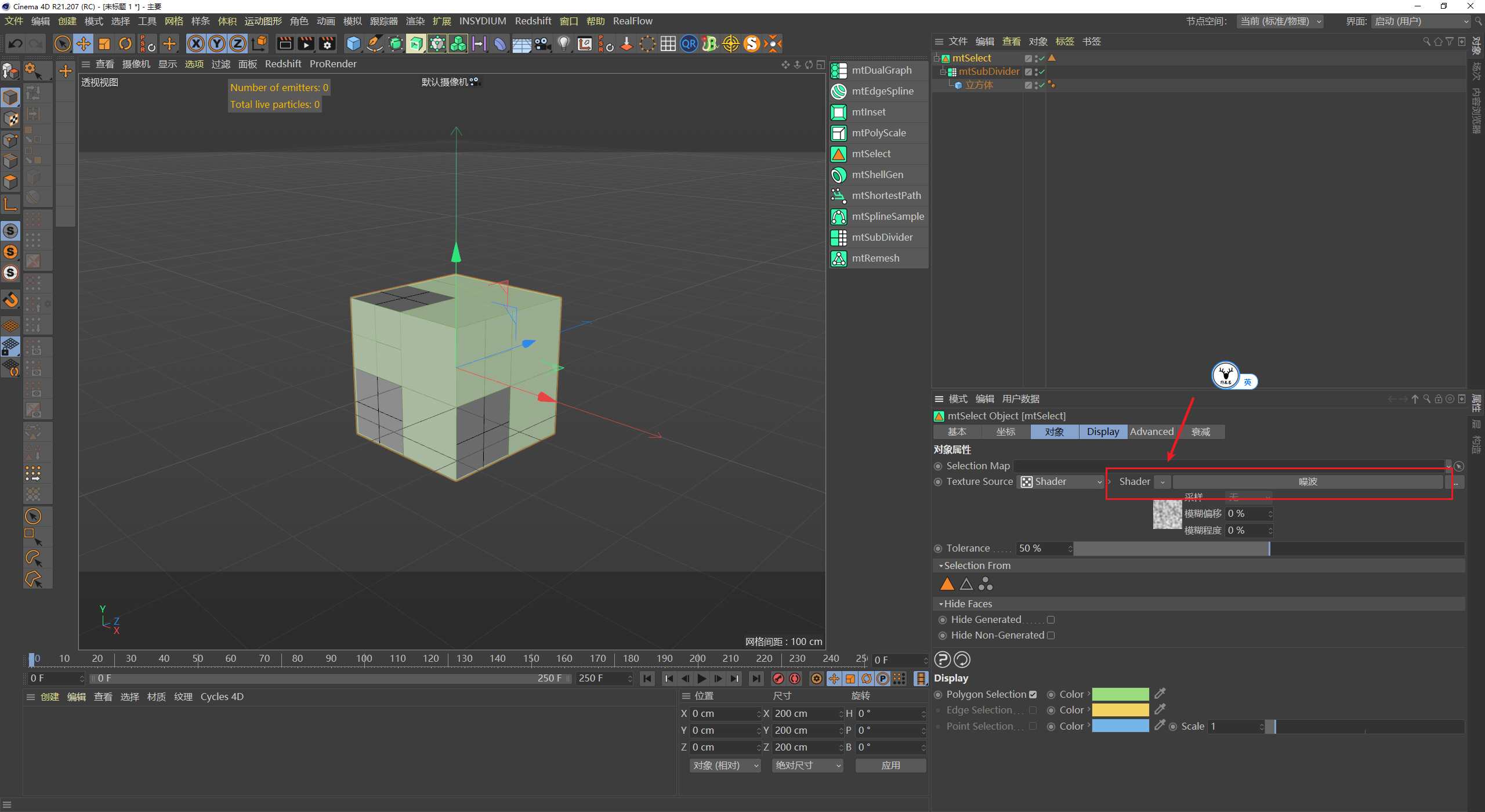

同样我们可以在着色器里添加一个噪波来控制选择的范围：

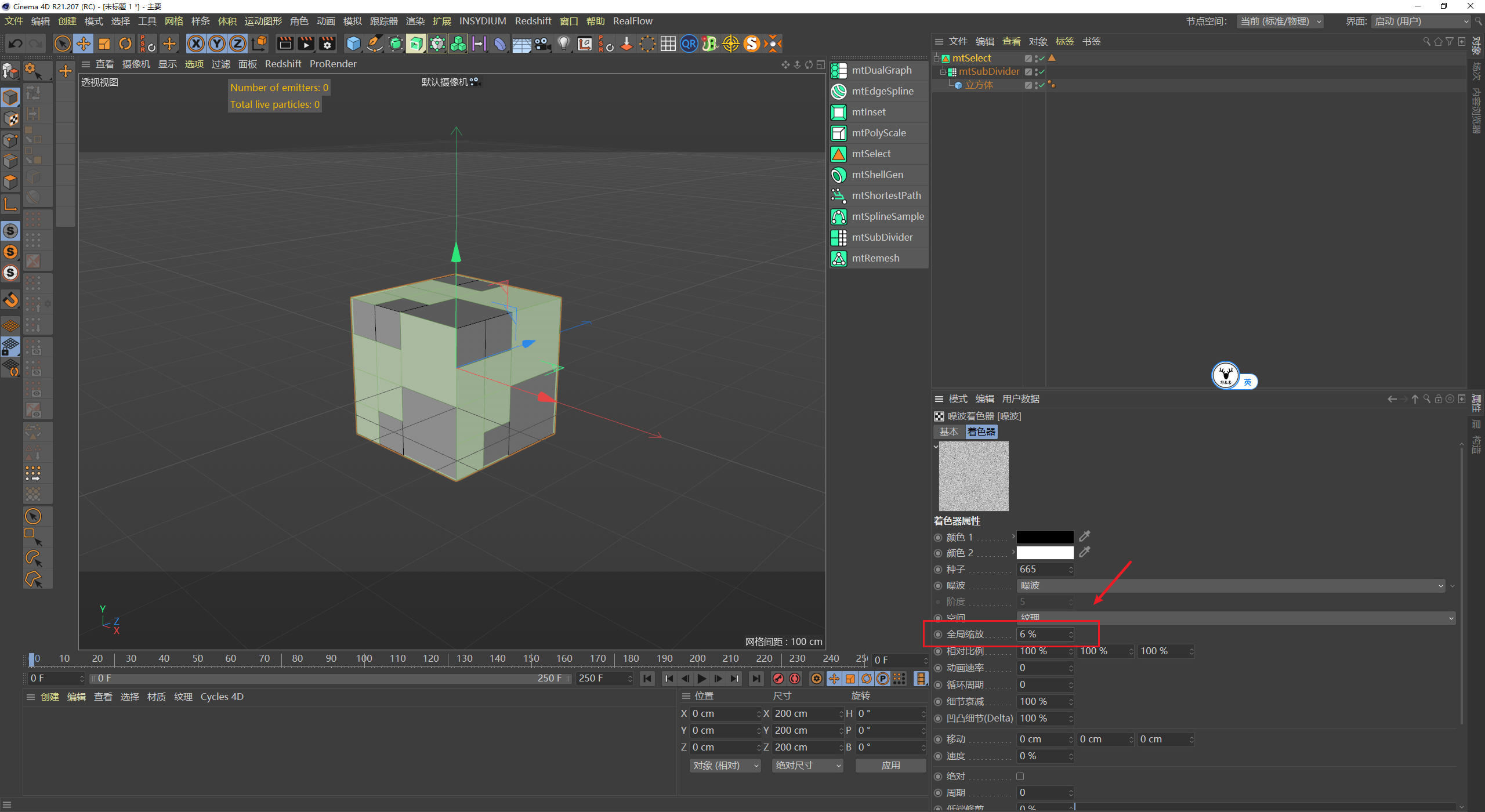

噪波的类型、全局缩放等，大家都可以适当调整：

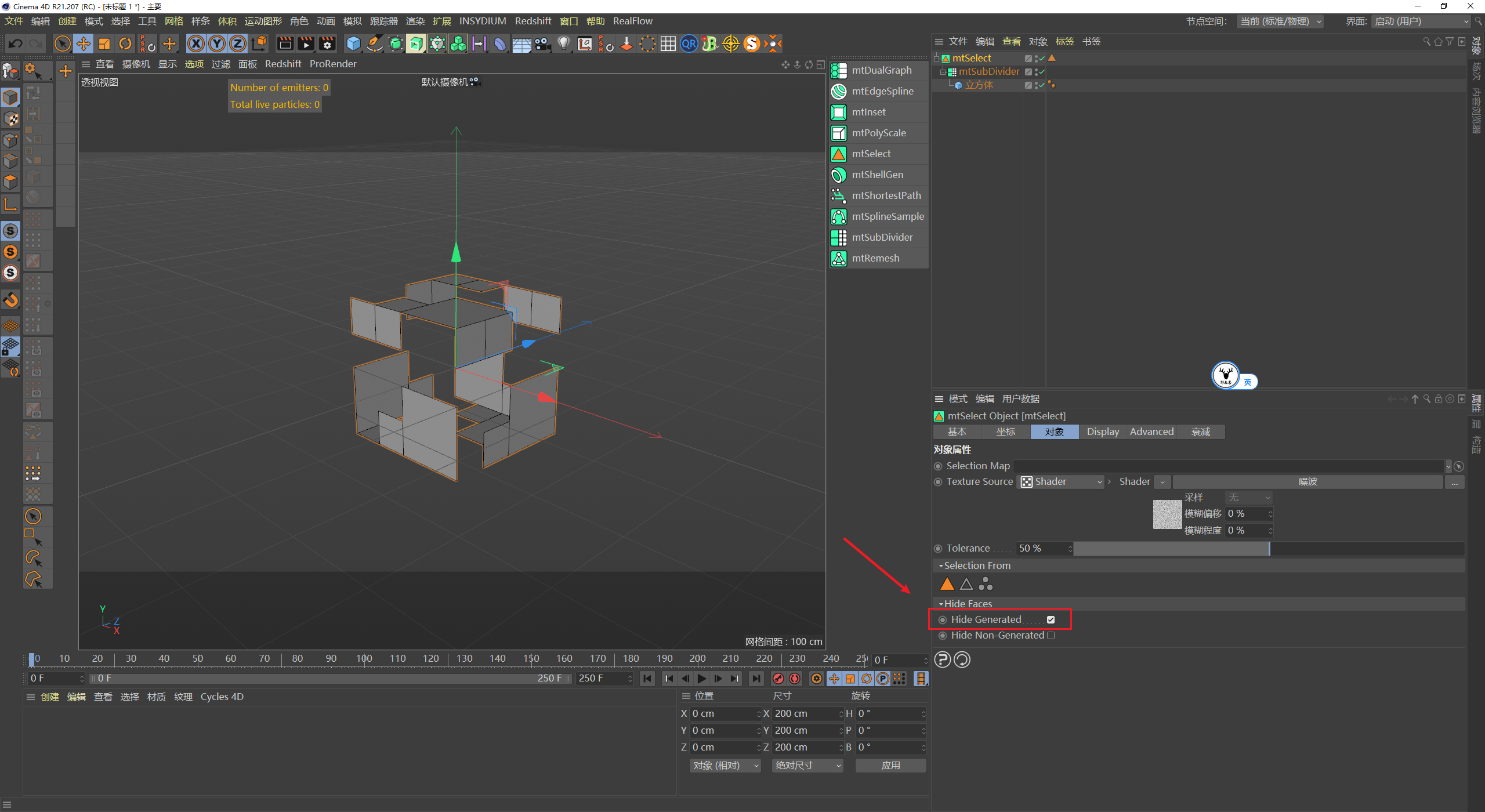

对象面板里有一个隐藏选择，可以把隐藏掉选中的面：

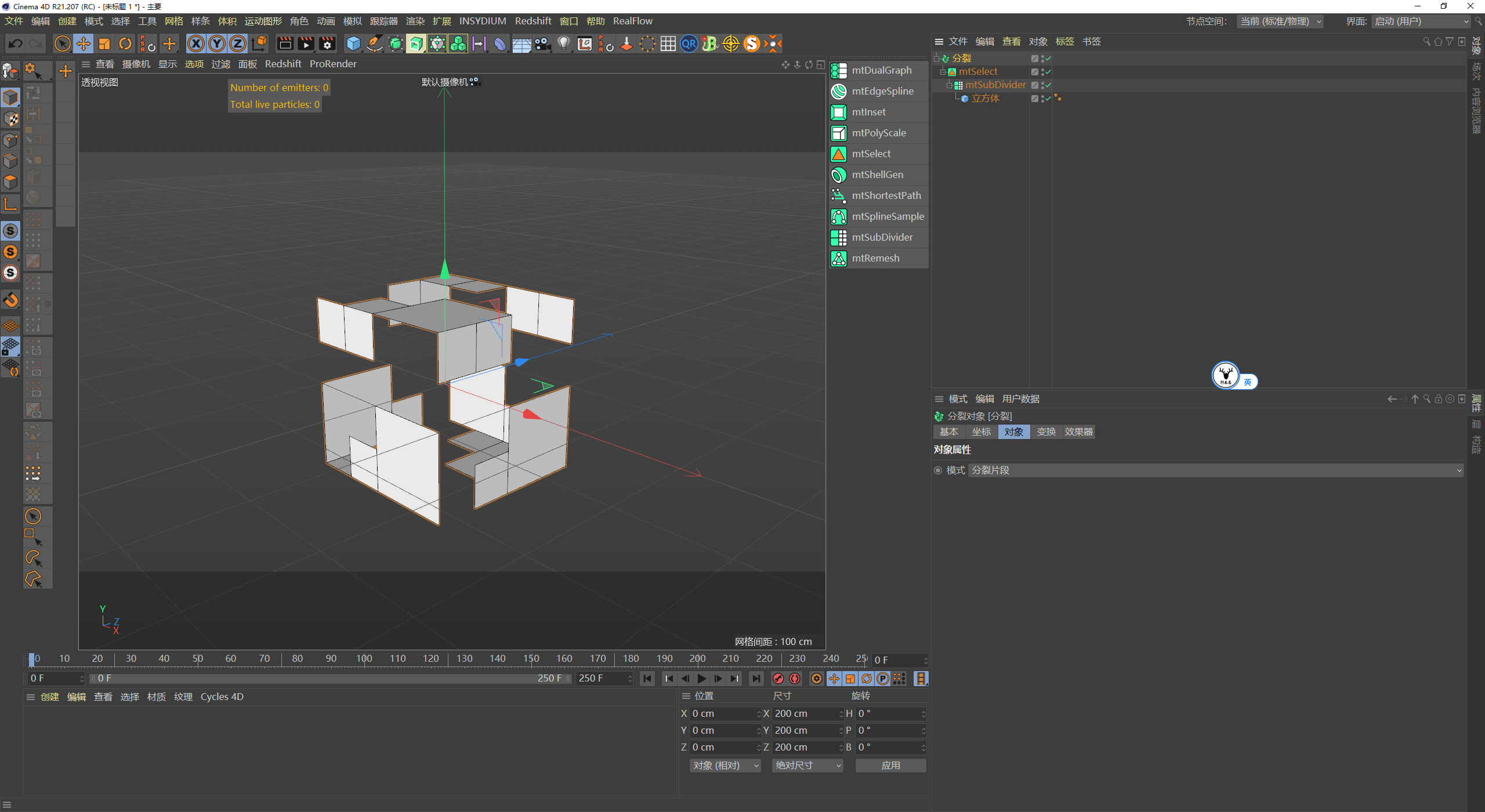

但现在所有的面是一个对象，我们后面做动画需要让面都分离出来，所以添加一个分裂对象，模式为分裂片段：

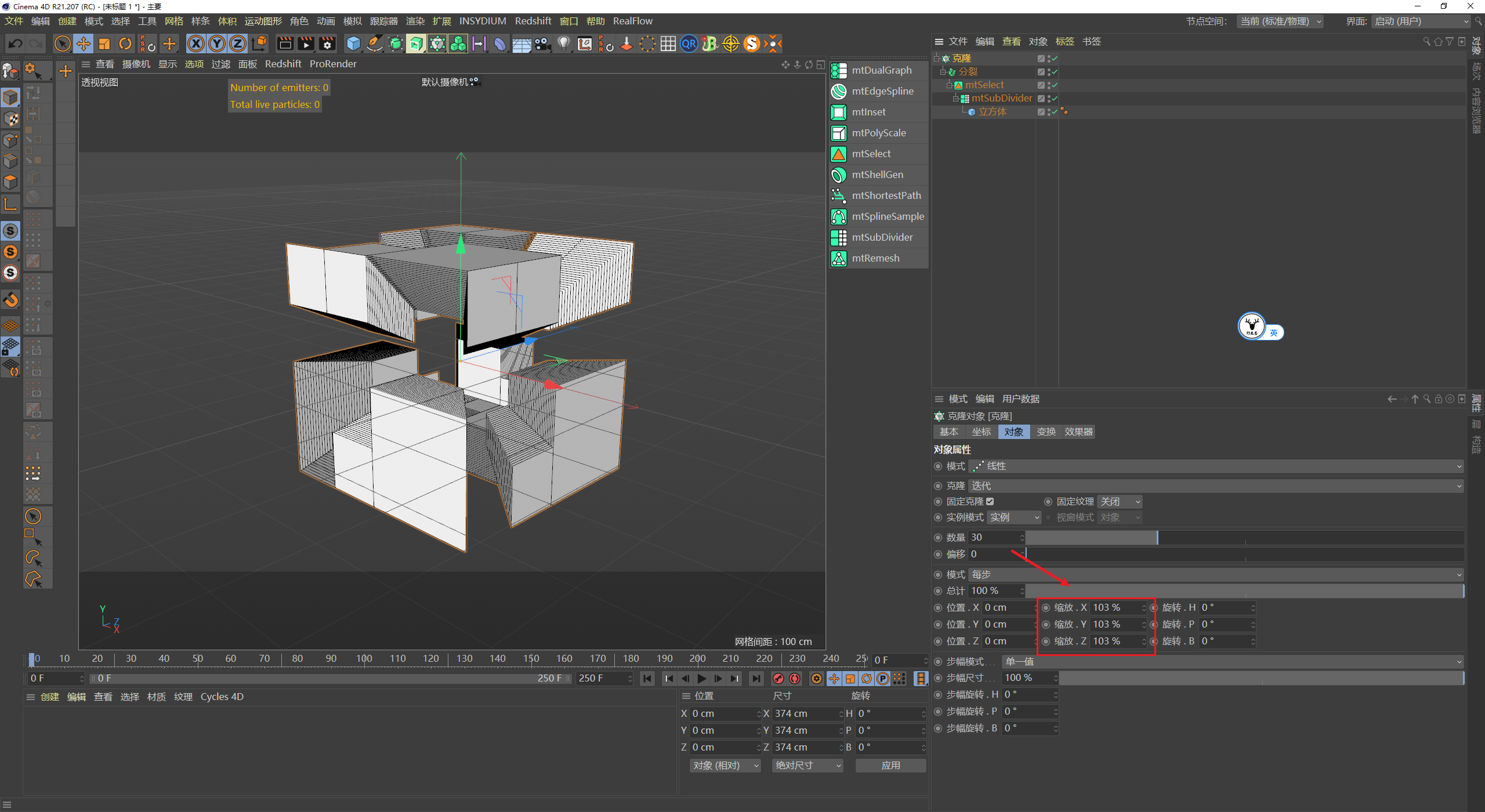

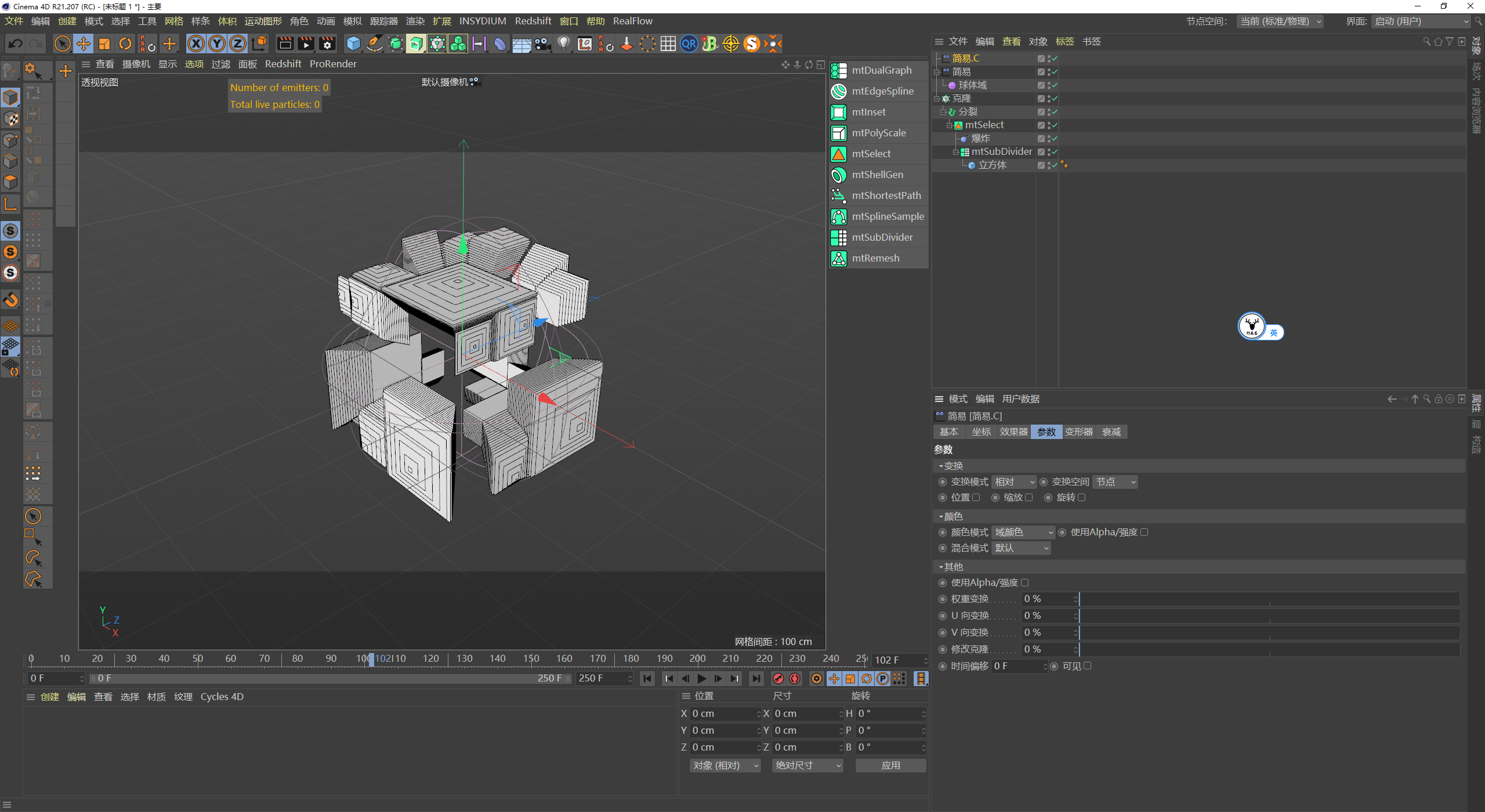

接下来新建克隆对象，模式就默认线性克隆就可以，克隆的数量大家看着办就好，然后我们让缩放统一放大103，这样一片一片的形态就出来了：

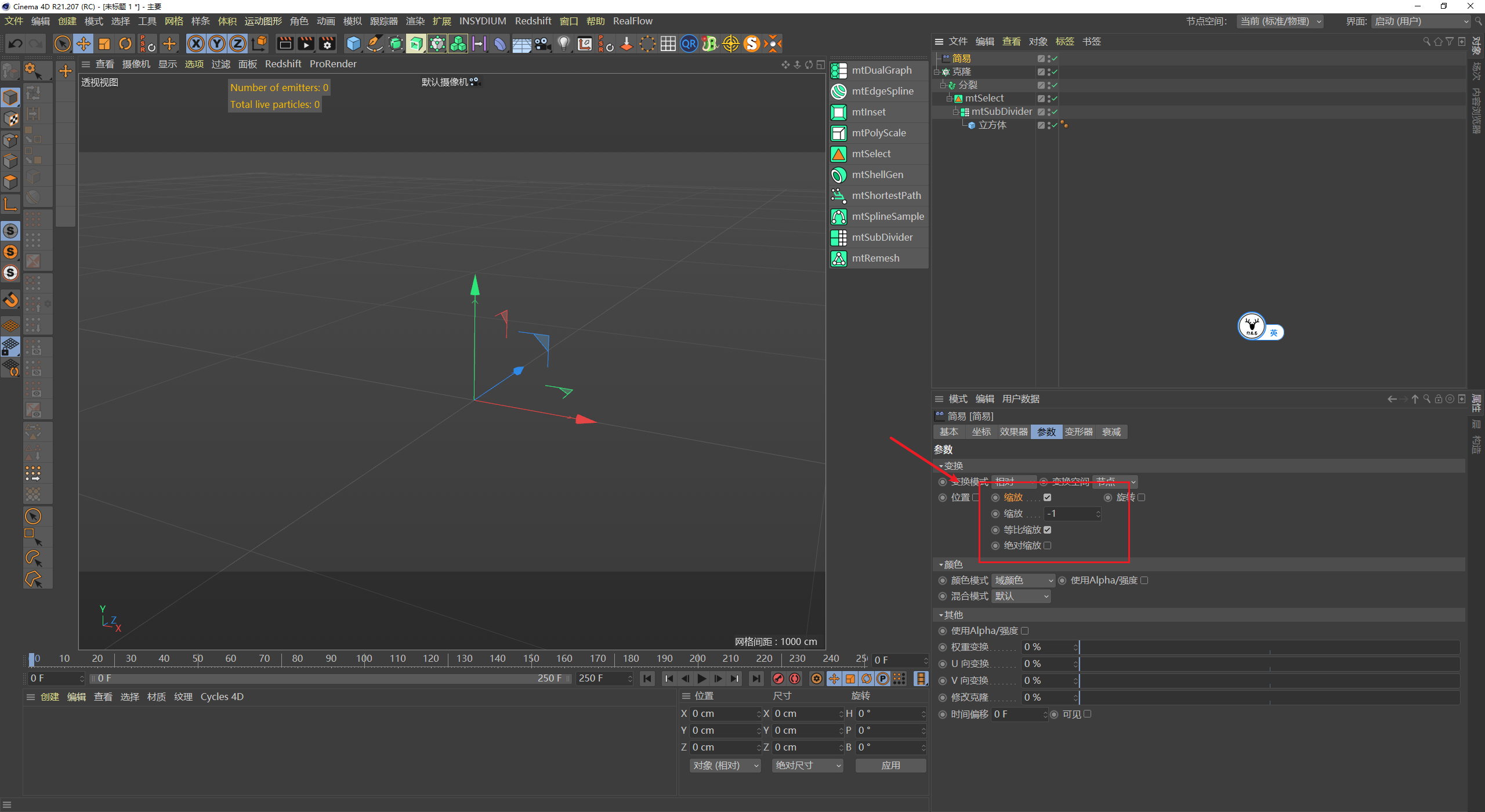

再然后就是K动画了，从无到有的生长其实就是用简易效果器，但需要注意的是我们这里需要给分裂片段添加效果器，等比缩放改为-1：

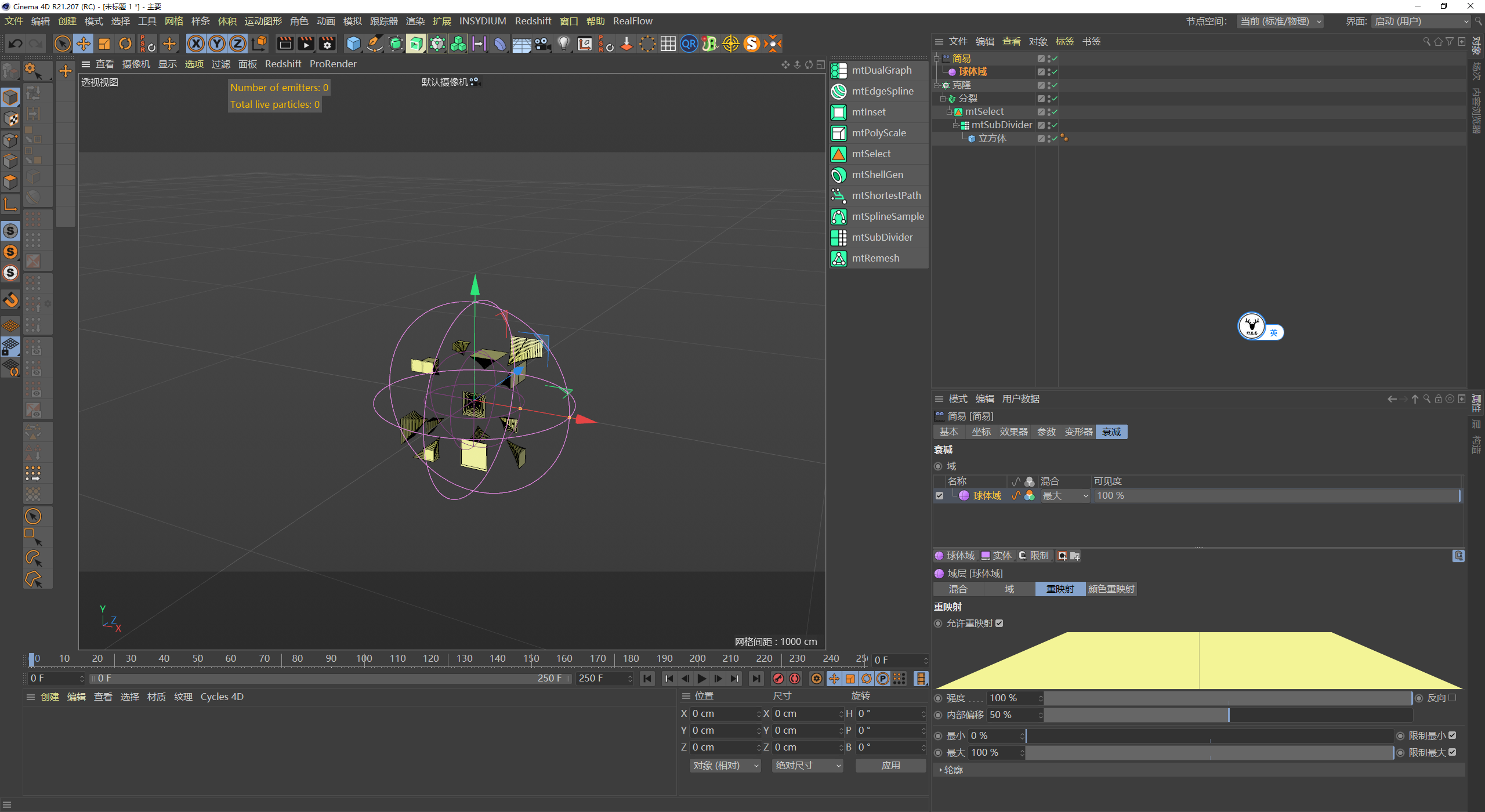

给简易效果器添加一个球体域：

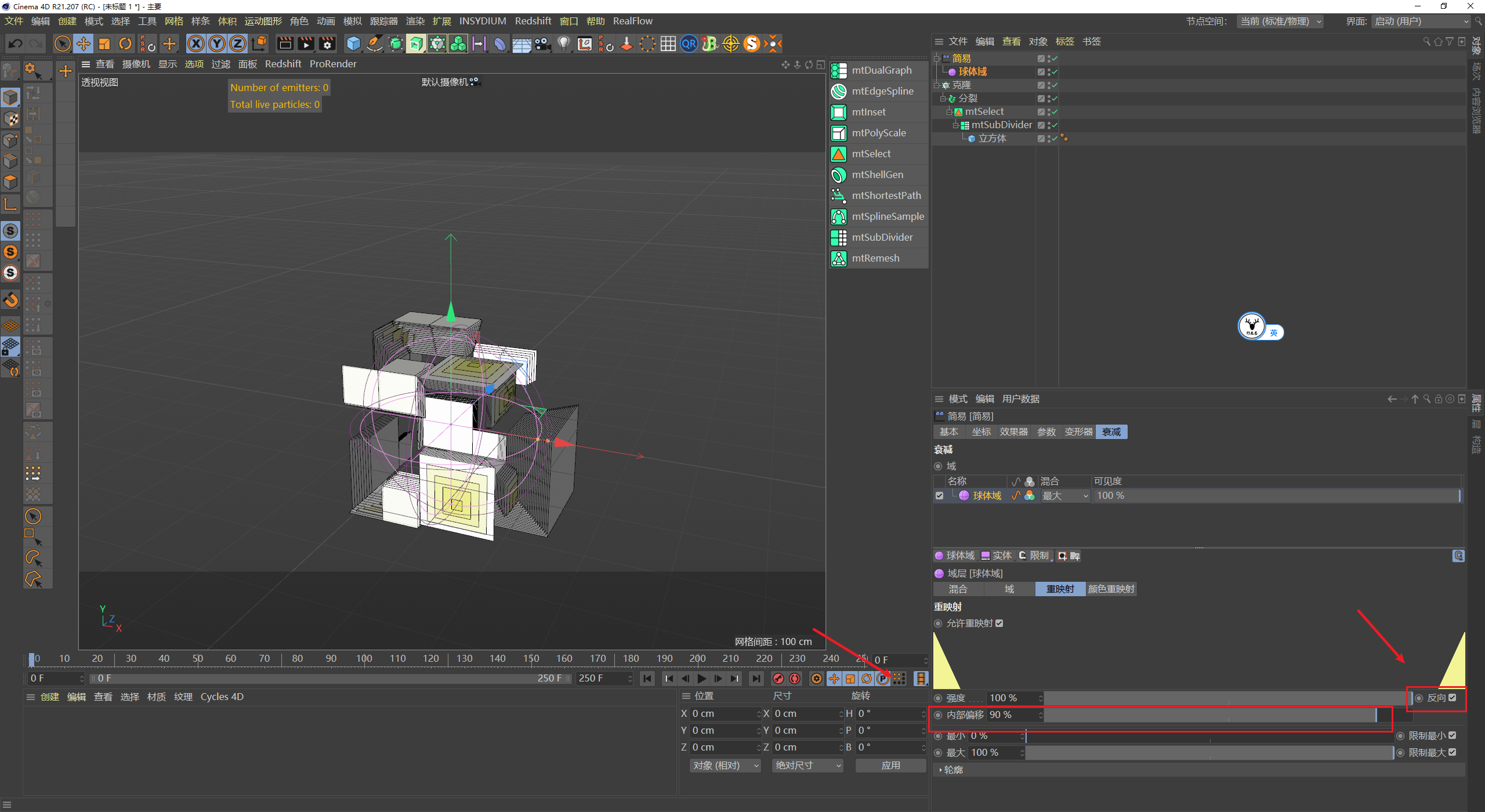

球体域的重映射里我们把强度反向一下，然后提高一下内部偏移做出那种一片一片的感觉：

不过你会发现始终还是有一些面不是一片一片的，这里我们就借助原作者的思路。

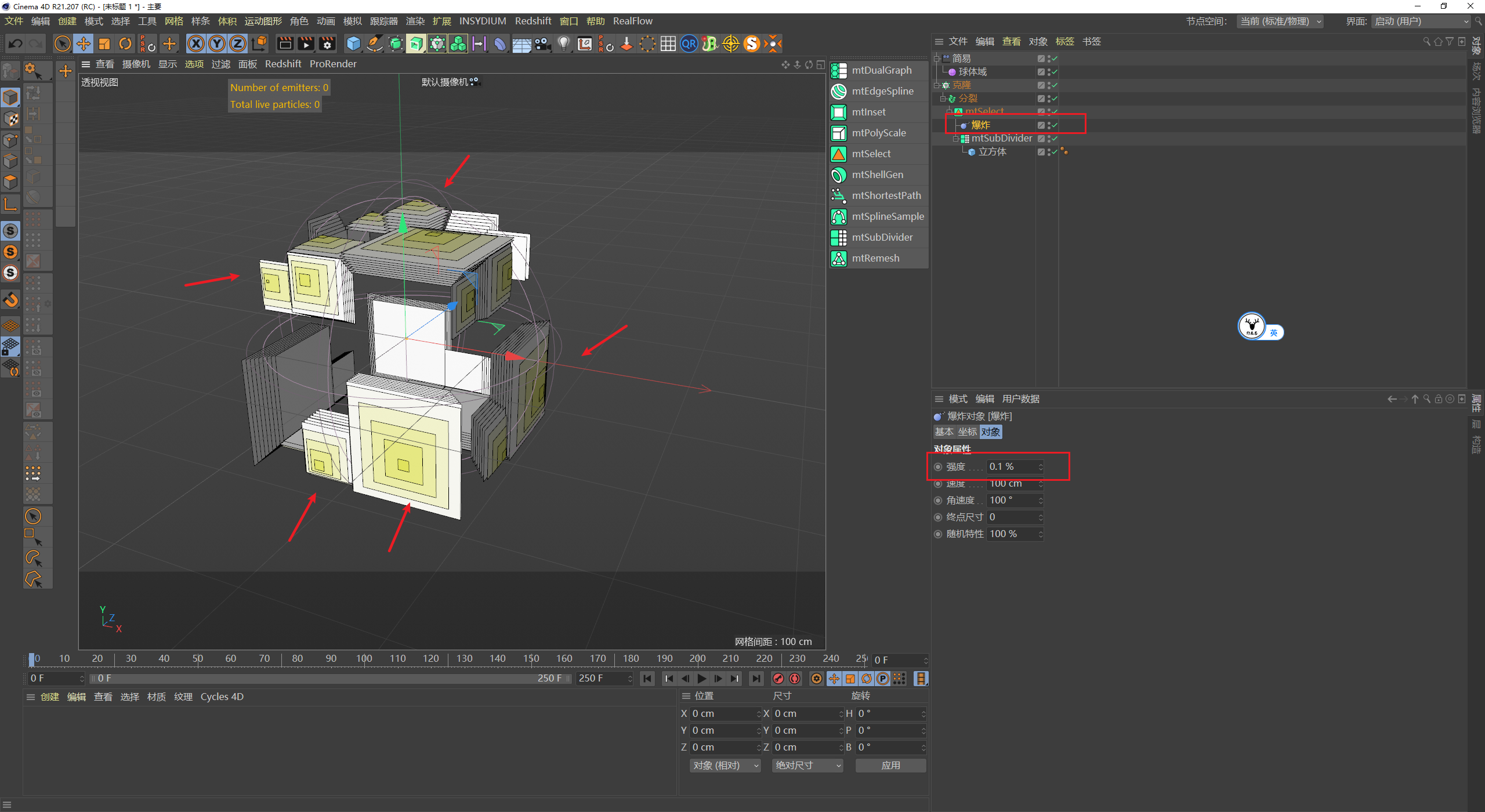

给对象添加一个爆炸变形器，强度给一丢丢就好，至于这个爆炸变形器给到什么地方大家试试就知道了，其实直接给立方体或者细分后的立方体都可以：

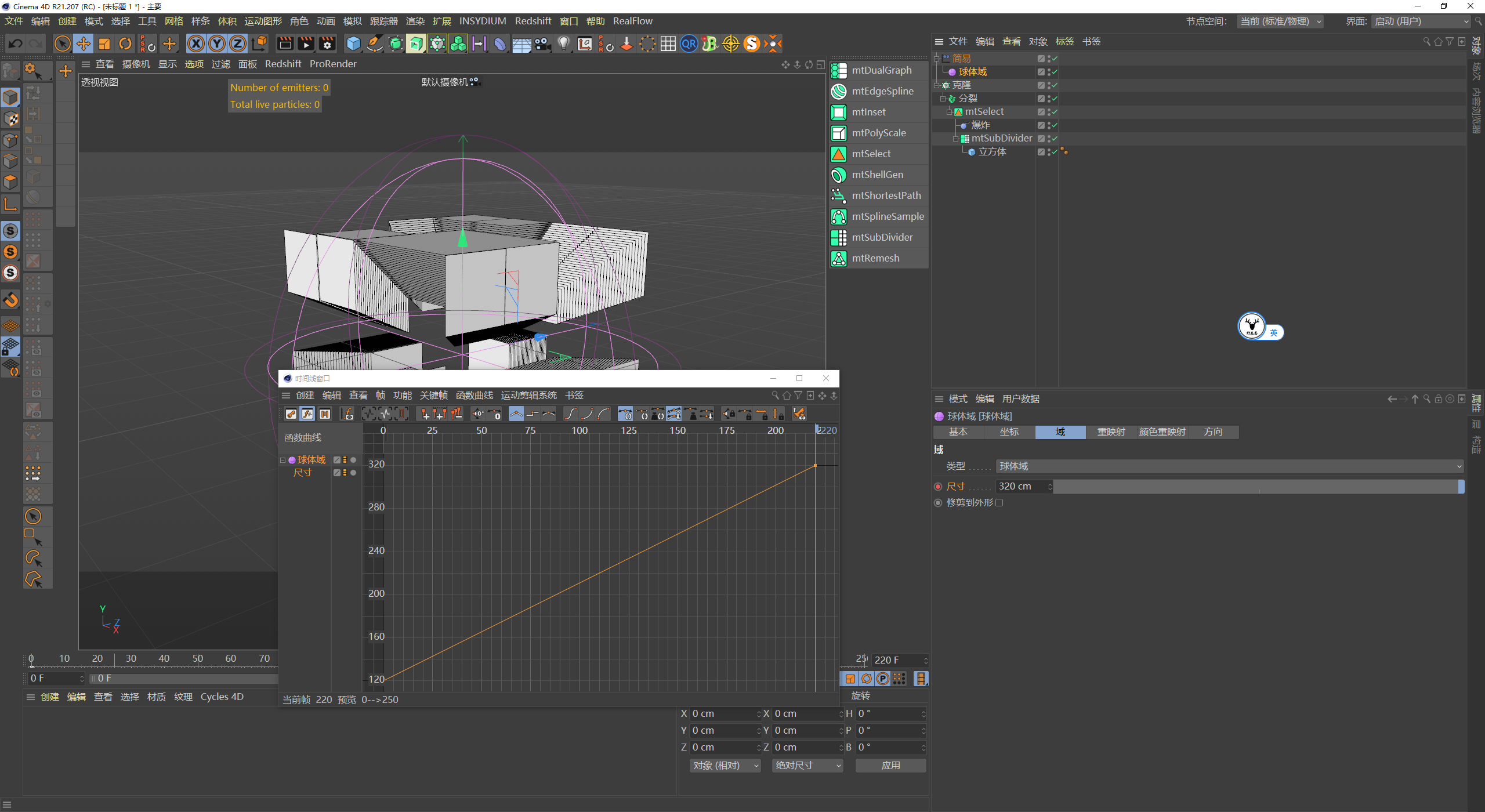

接下来就是通过控制球体域的半径来K动画了：

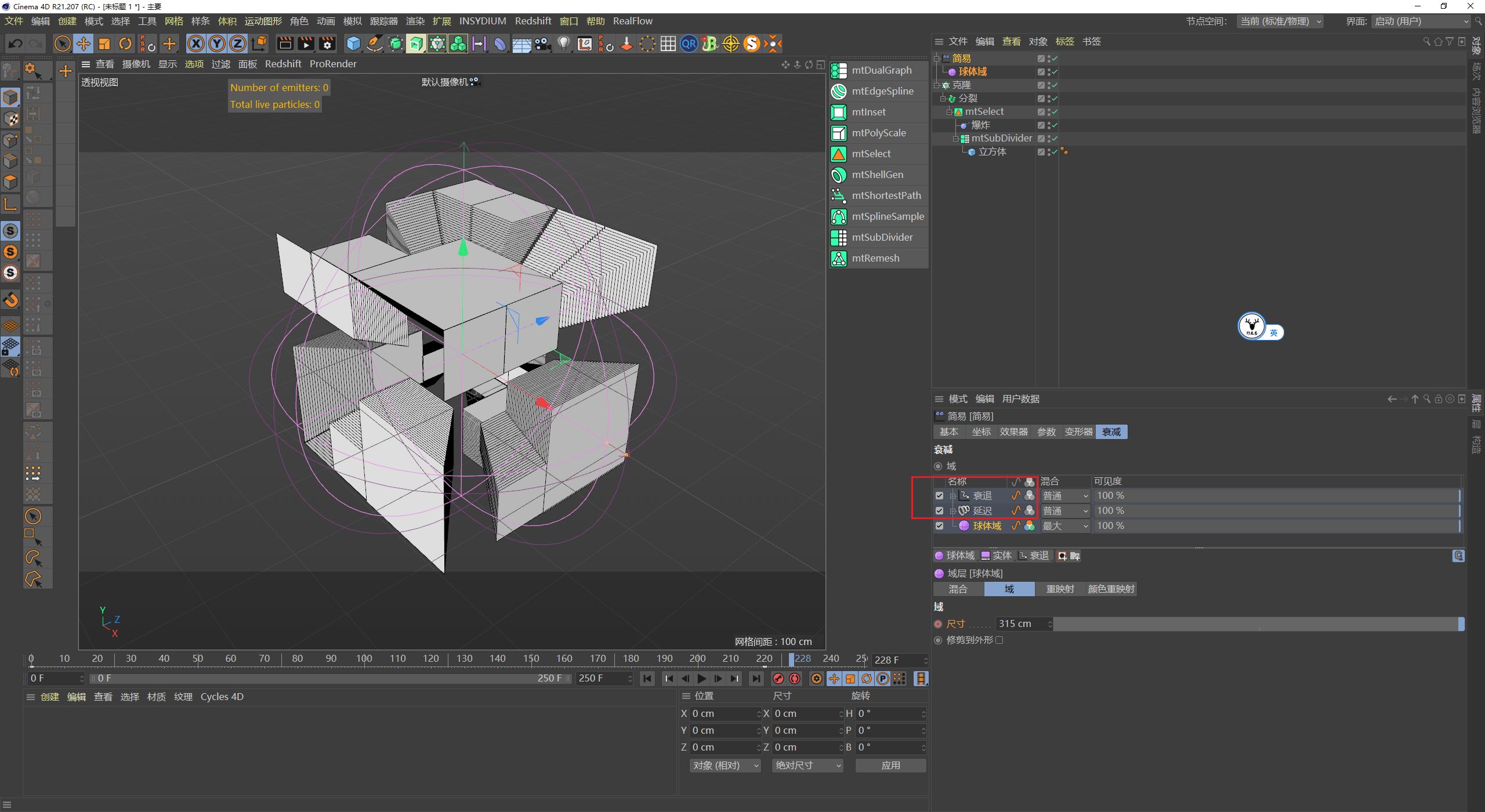

可以再给简易效果器的球体域上方叠加延迟域和衰退域，这个大家看着办吧：

为了方便后期材质上颜色，我们可以再给分裂对象一个简易效果器，让简易效果器只影响颜色：

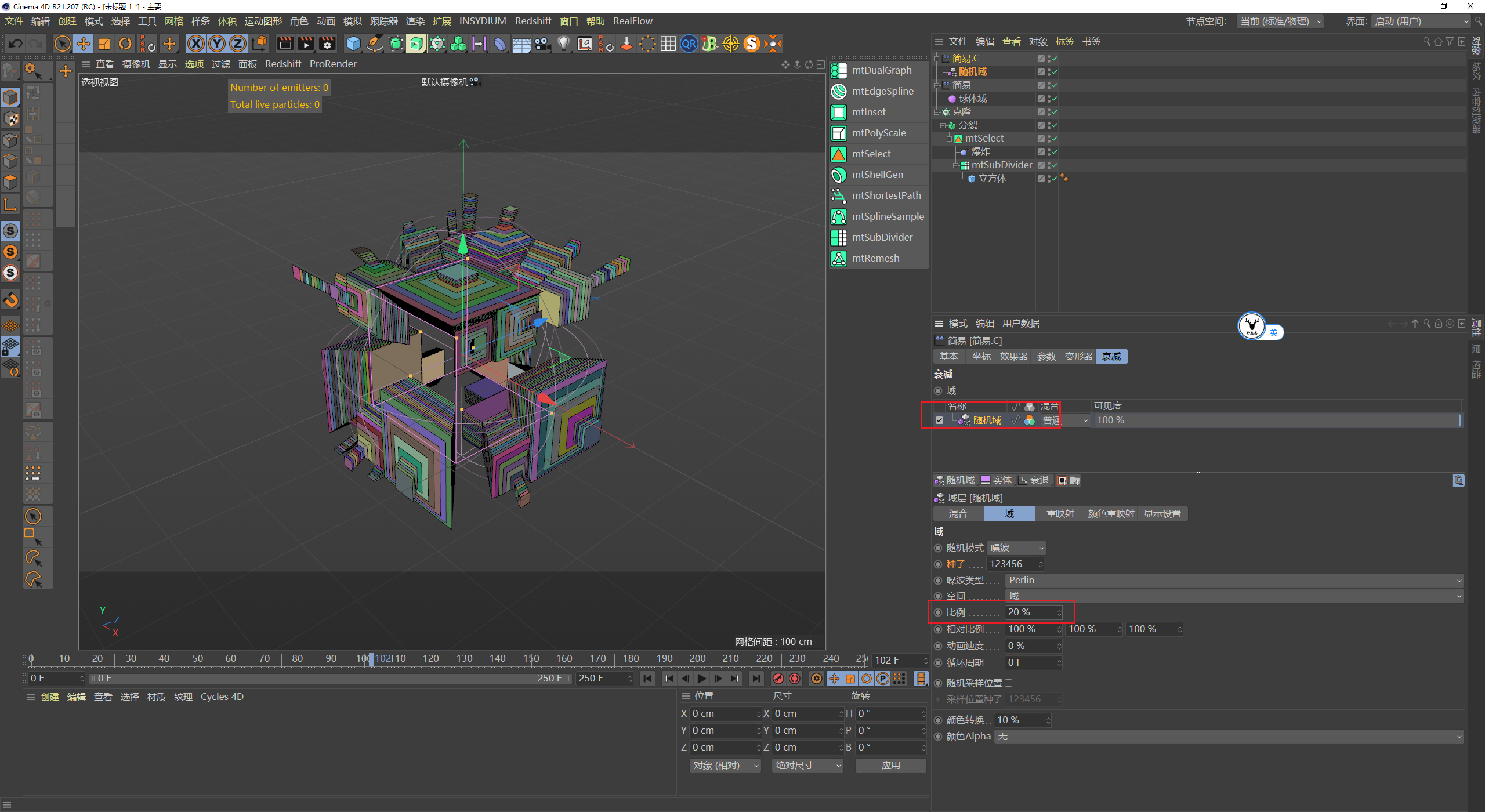

给这个简易效果器添加随机域，域里面同样勾选上影响颜色，随机域的数值大家看着调整就好：

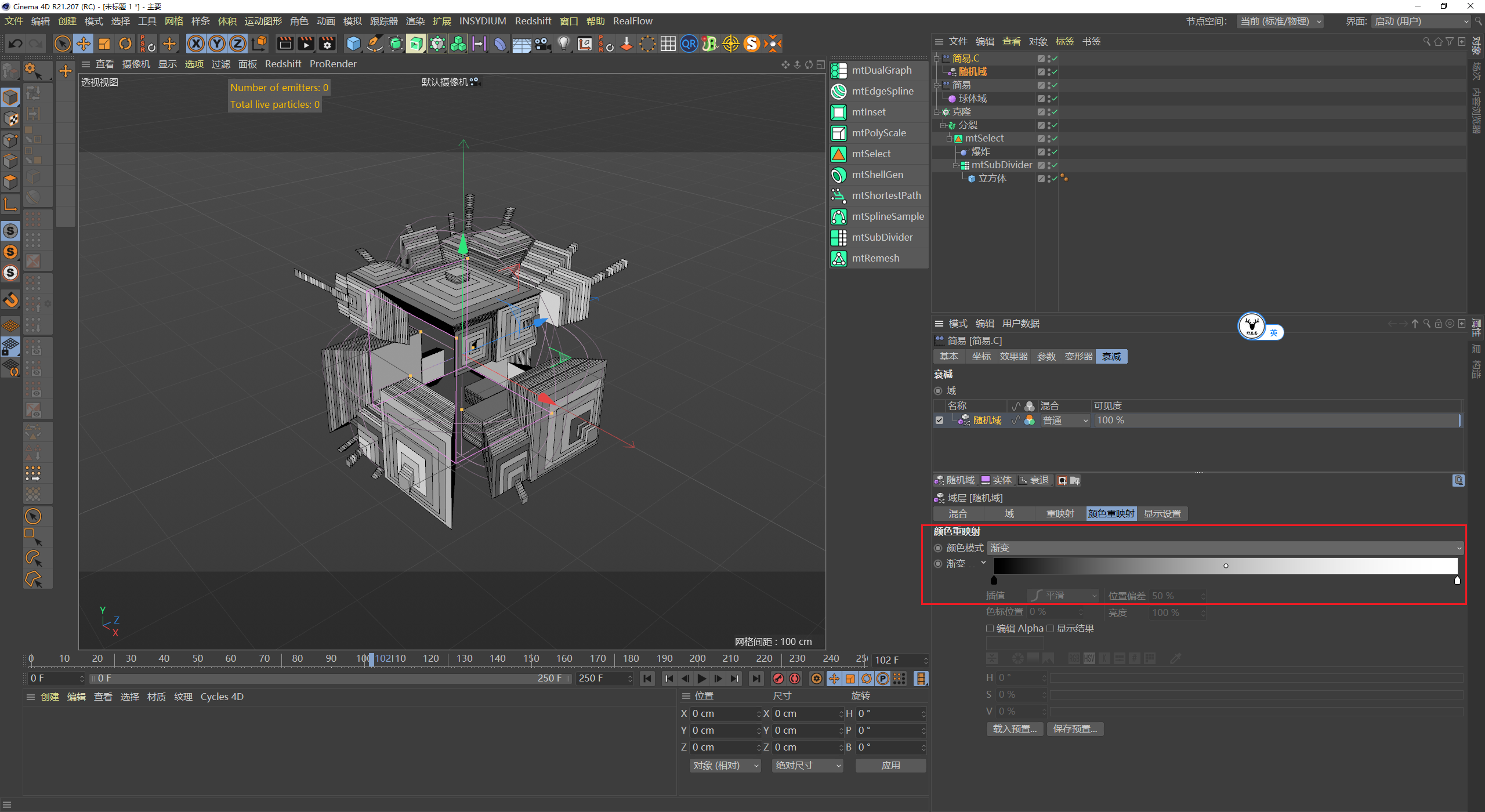

颜色重映射里我们把颜色改为一个黑白渐变，这样的话我们后面就可以用渲染器来重新定义对象的颜色了：

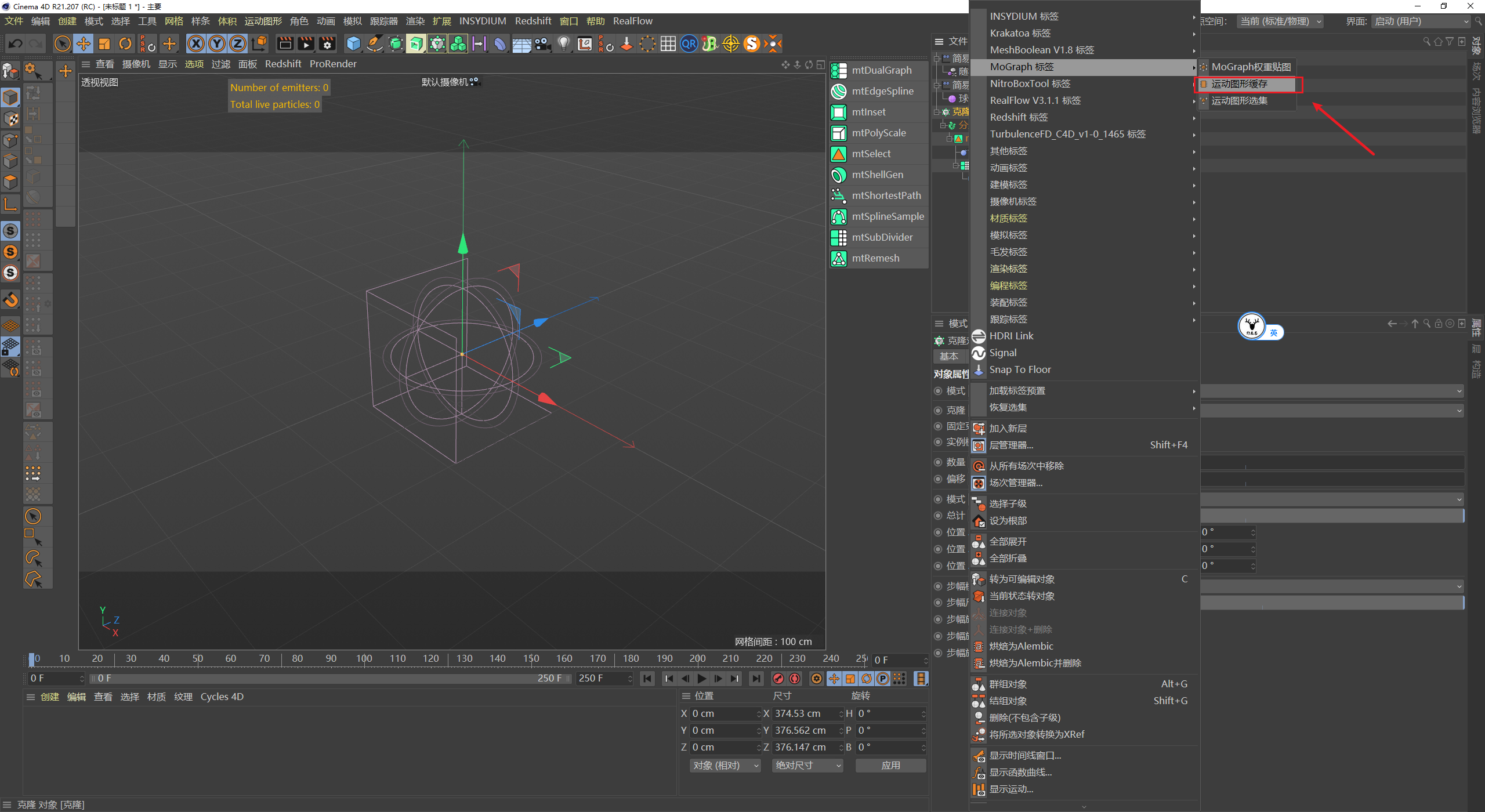

基本这样动画部分就制作完了，为了方便我们后面拖动时间滑块观察，我们这里可以给克隆添加一个运动图形缓存标签缓存一下：

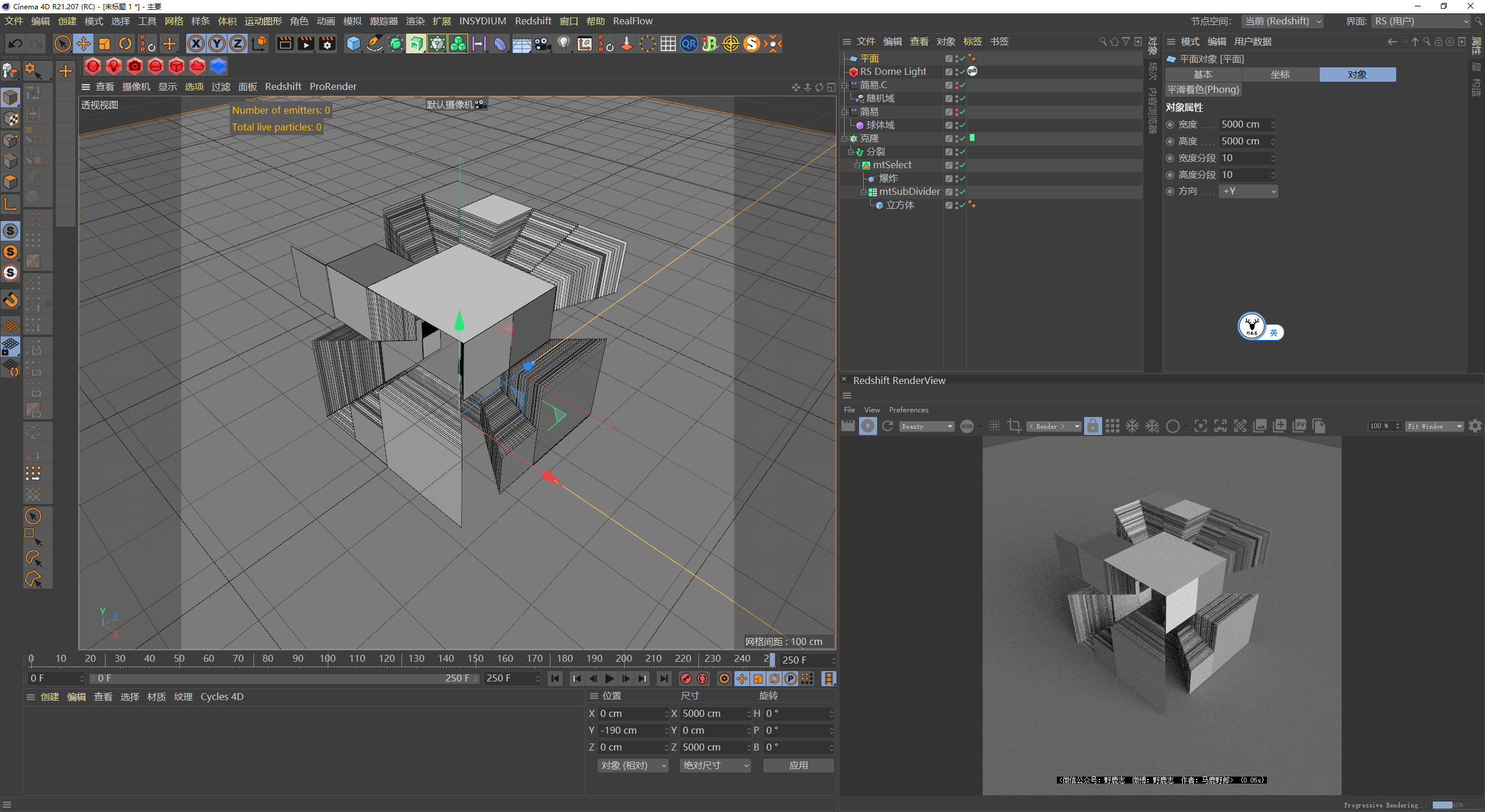

接下来就是渲染部分了，设置渲染尺寸，调整色彩空间为线性，新建HDRI环境光，新建平面当作地面这些都是套路的内容我就不再重复了哈：

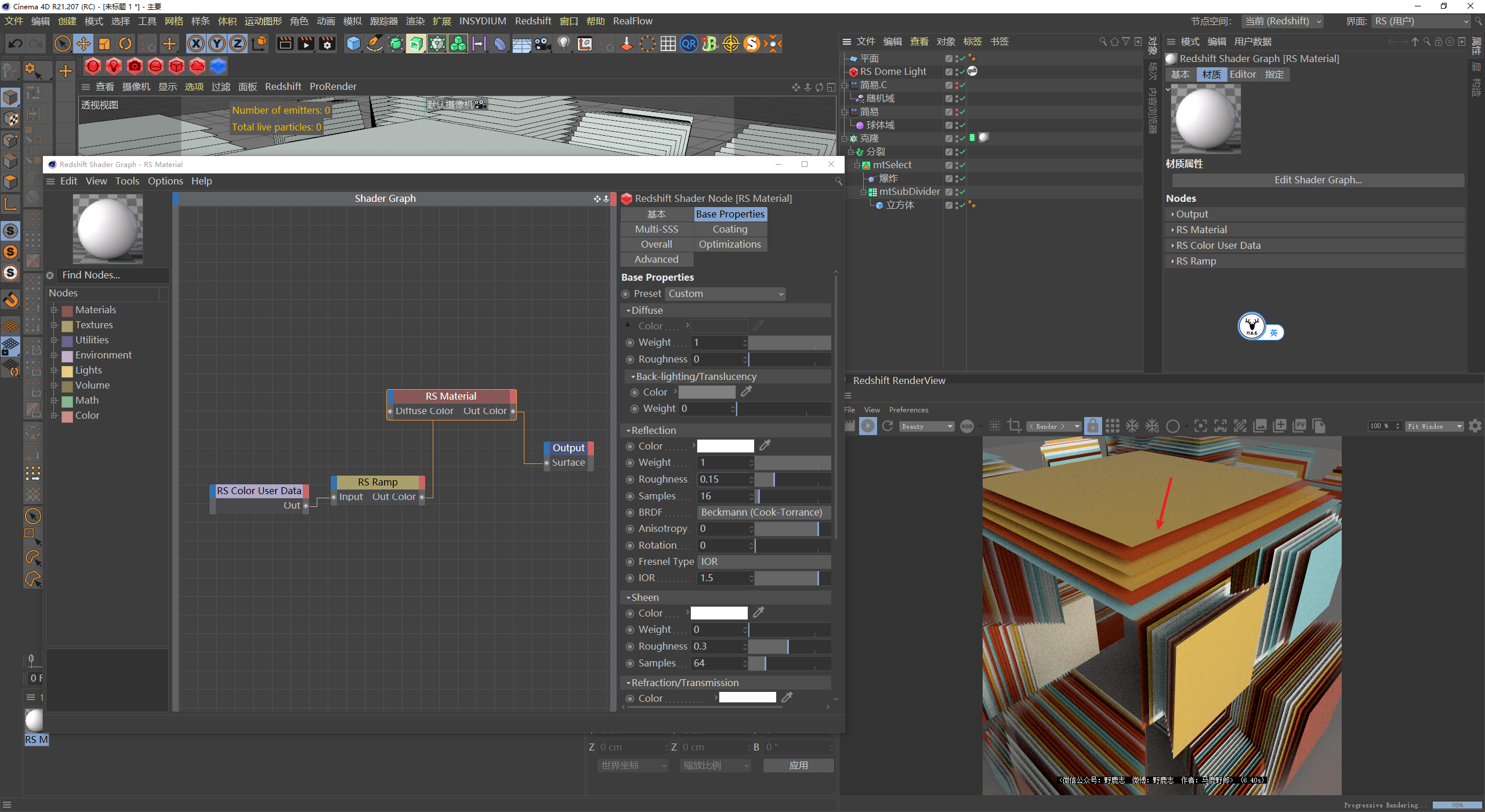

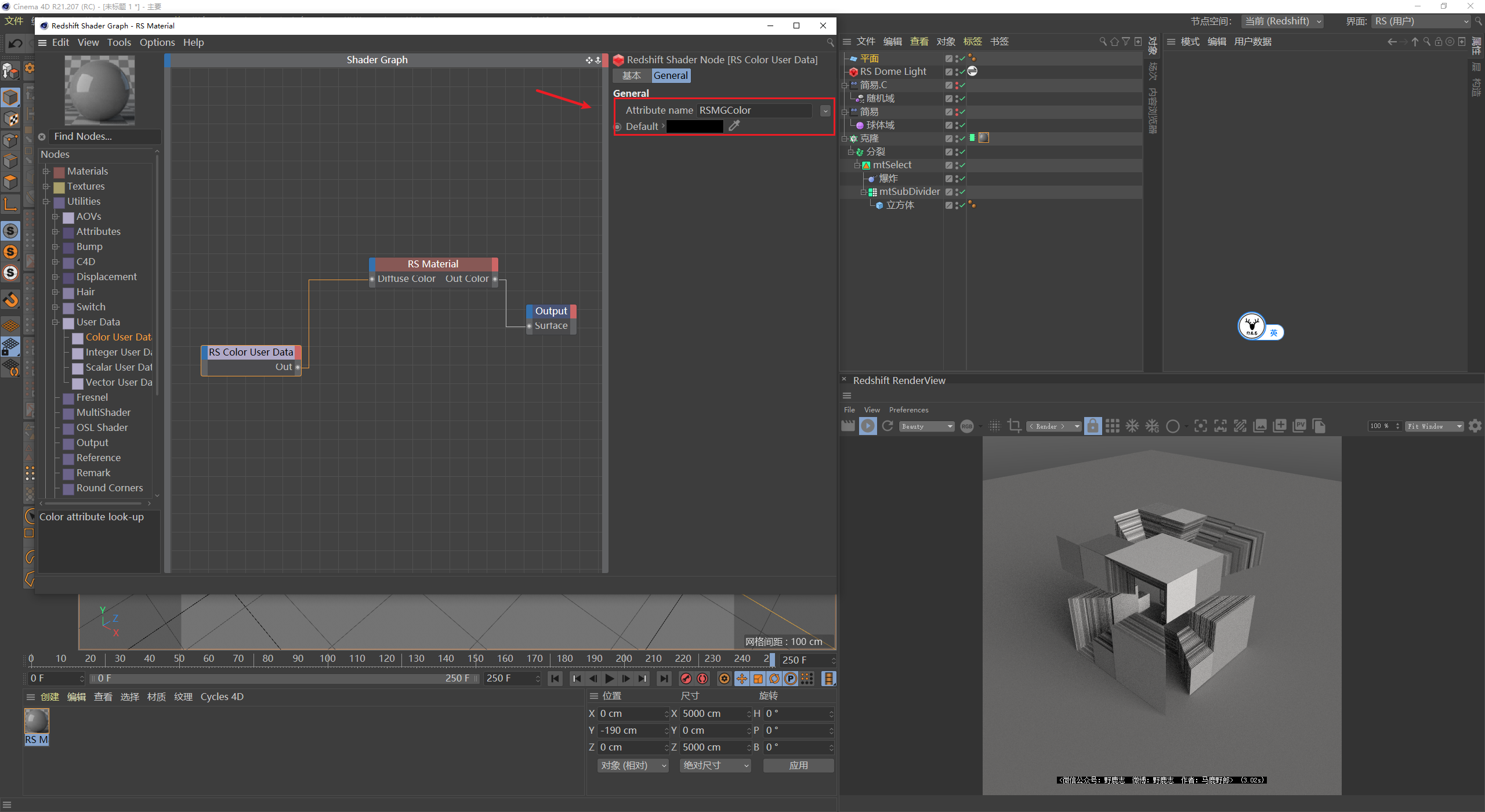

对象的材质就是一个用户数据节点读取运动图形的颜色，然后把它连接给漫射的颜色：

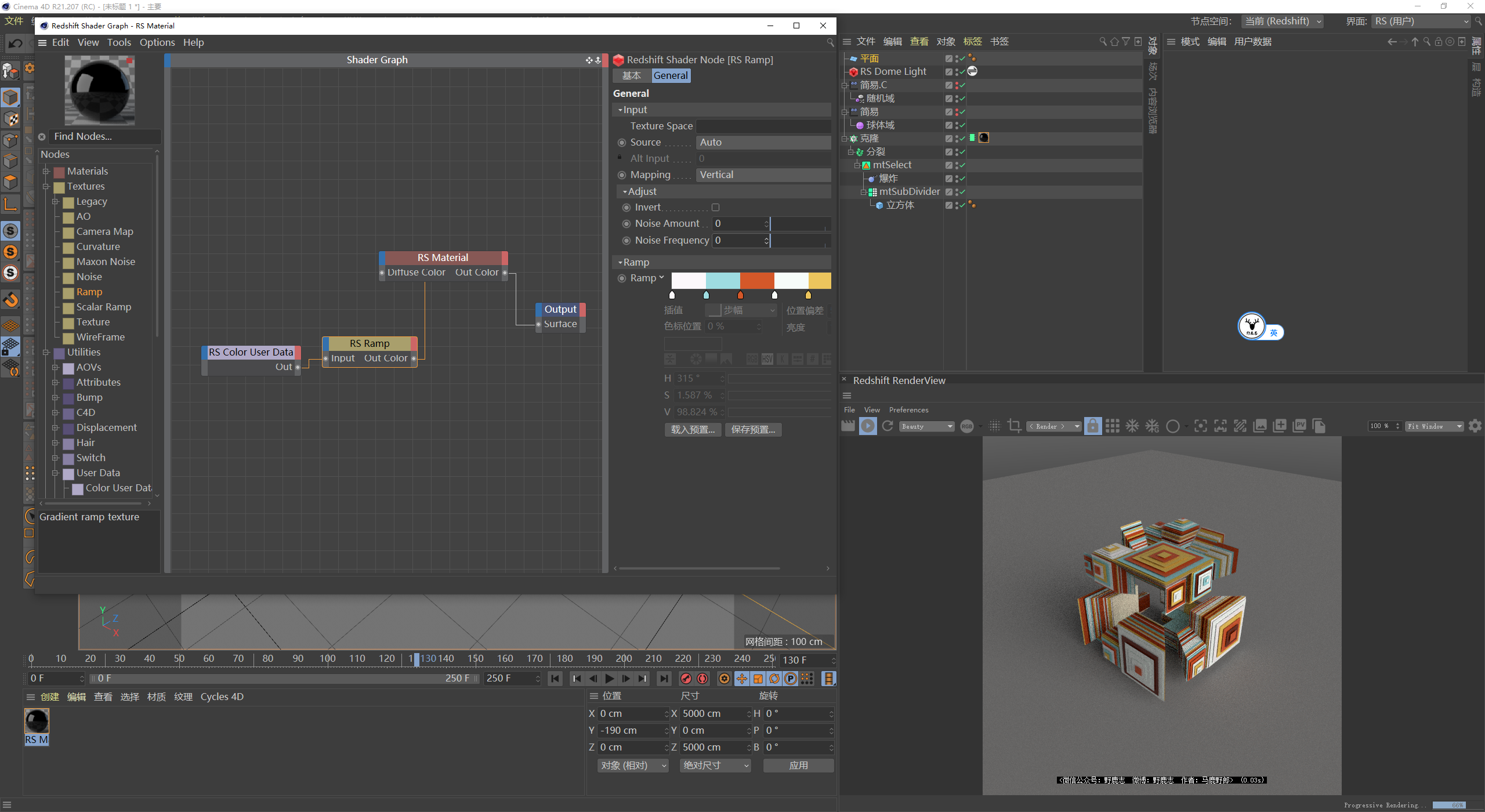

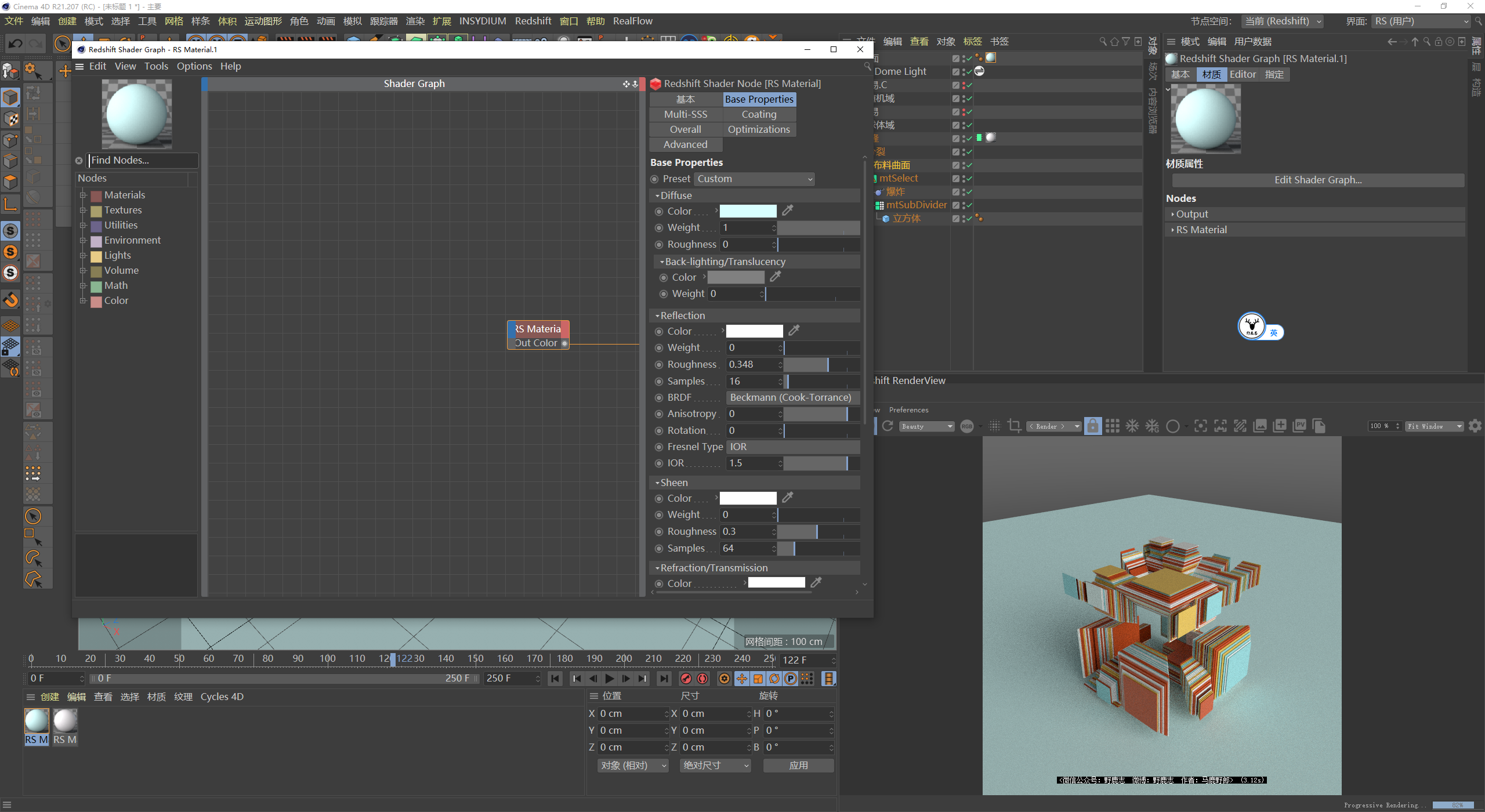

再用一个渐变节点对颜色进行重新着色就可以了：

做到这里我发现忘记给对象添加厚度了：

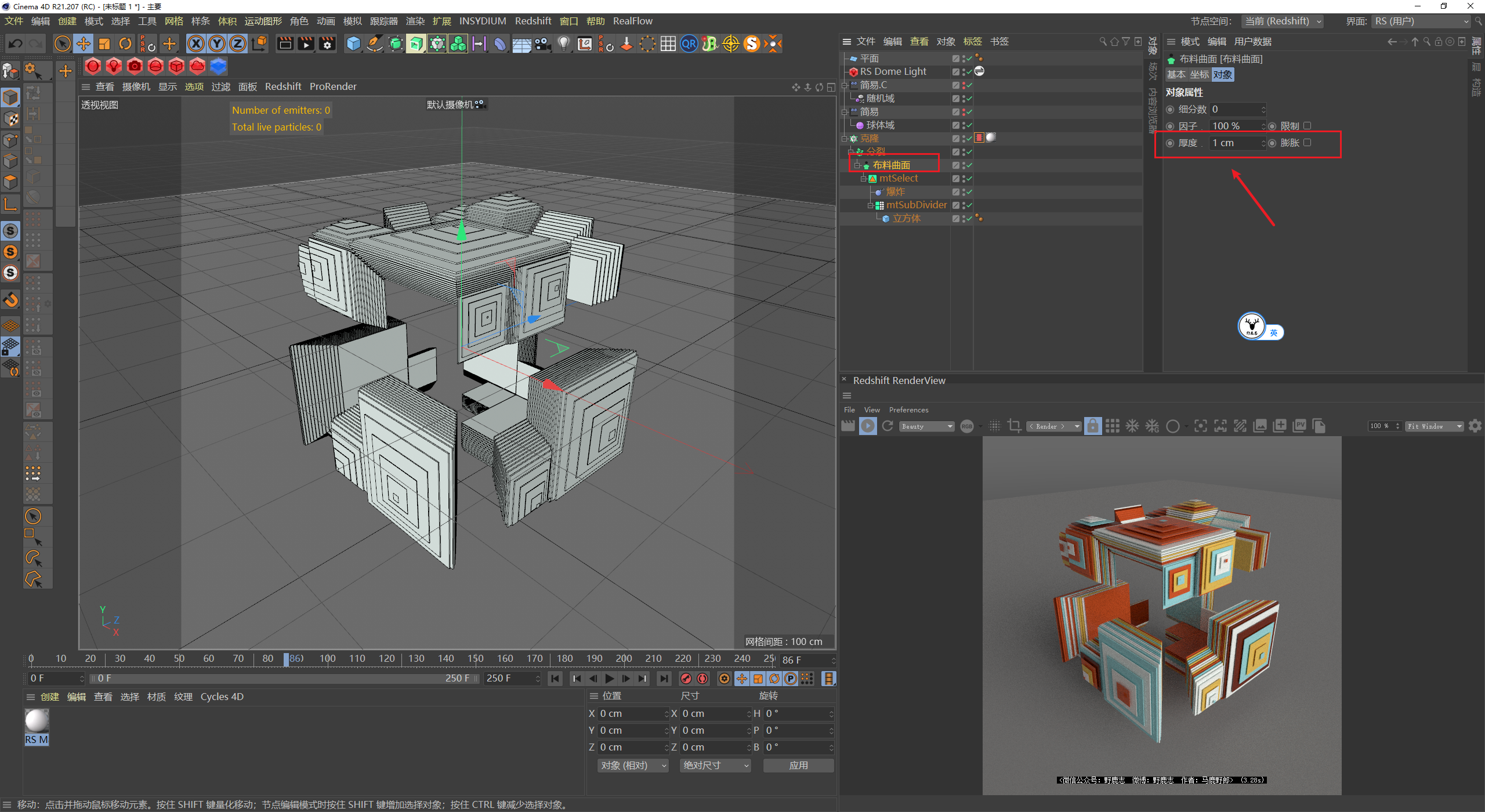

所以新建一个布料曲面增加厚度，需要注意的是布料曲面要在分裂对象之前添加厚度，否则的话RS的用户数据节点读取不了运动图形的颜色。

由于对象的厚度变了，我们这里的运动图形缓存也需要清除以后重新烘焙一下：

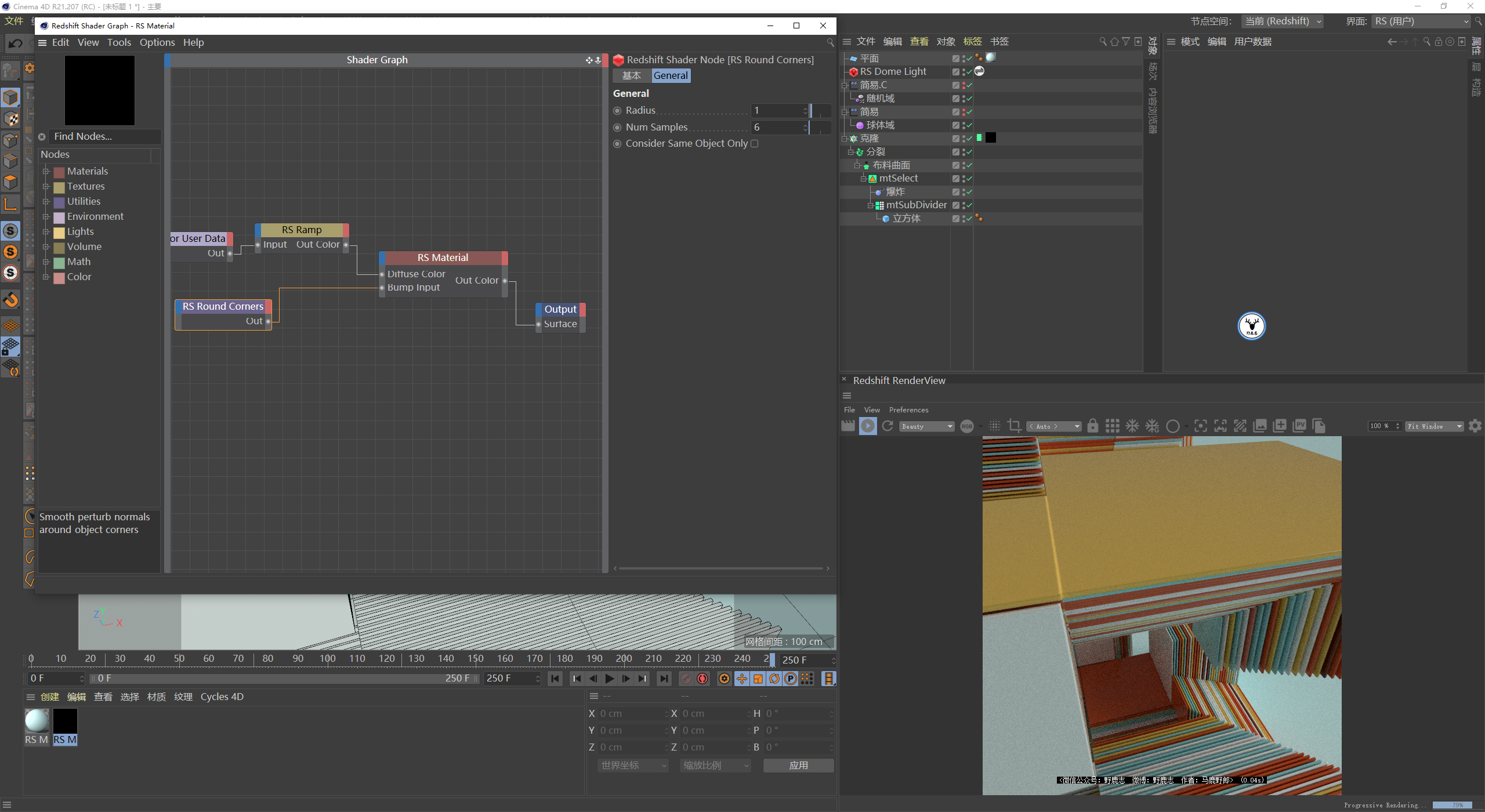

可以再给对象材质添加一个圆角节点，让面片的边缘没有那么锐利：

地面的材质是普通的漫射材质：

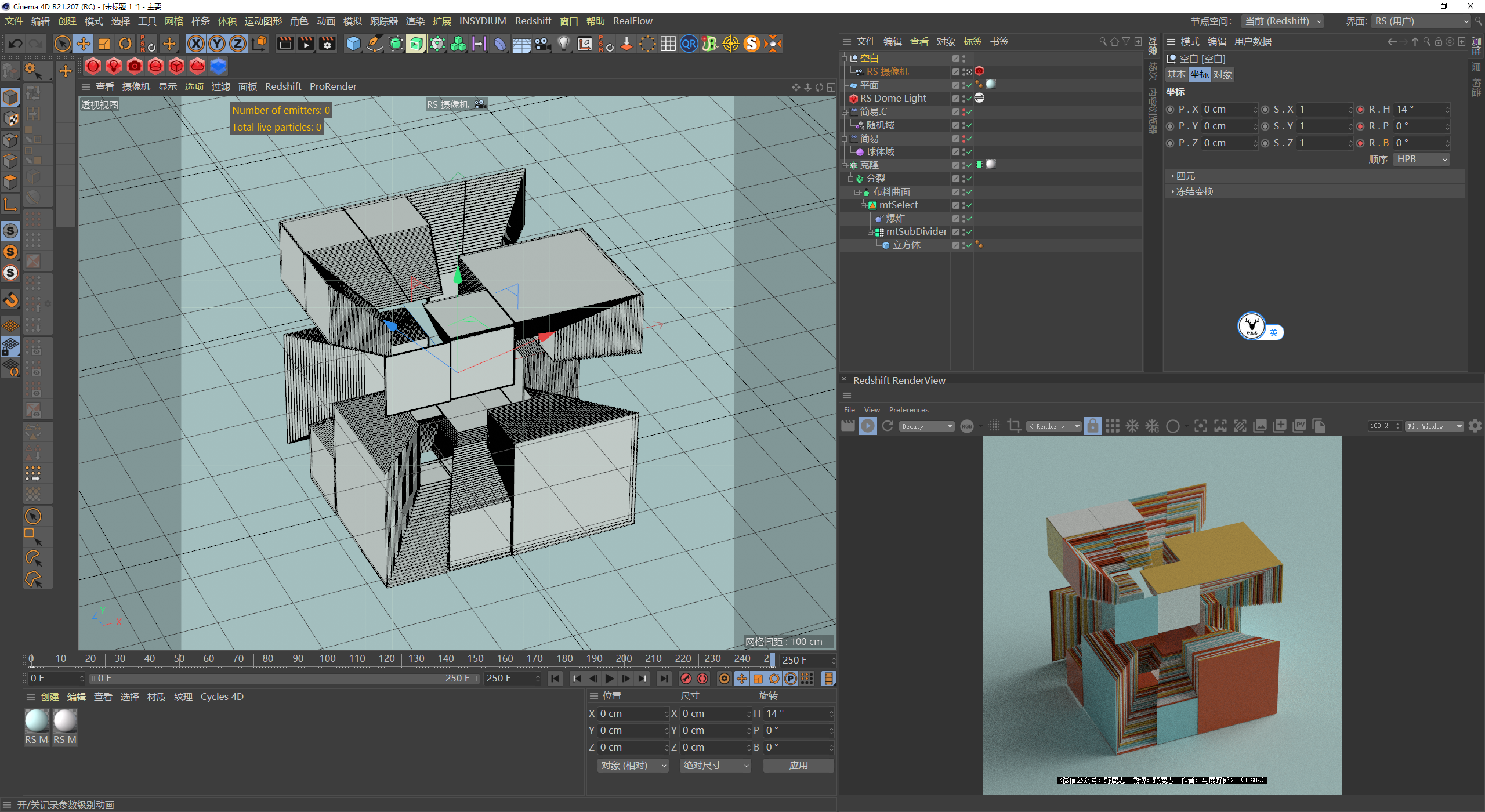

接下来新建摄像机固定视角，然后K一个摄像机旋转动画：

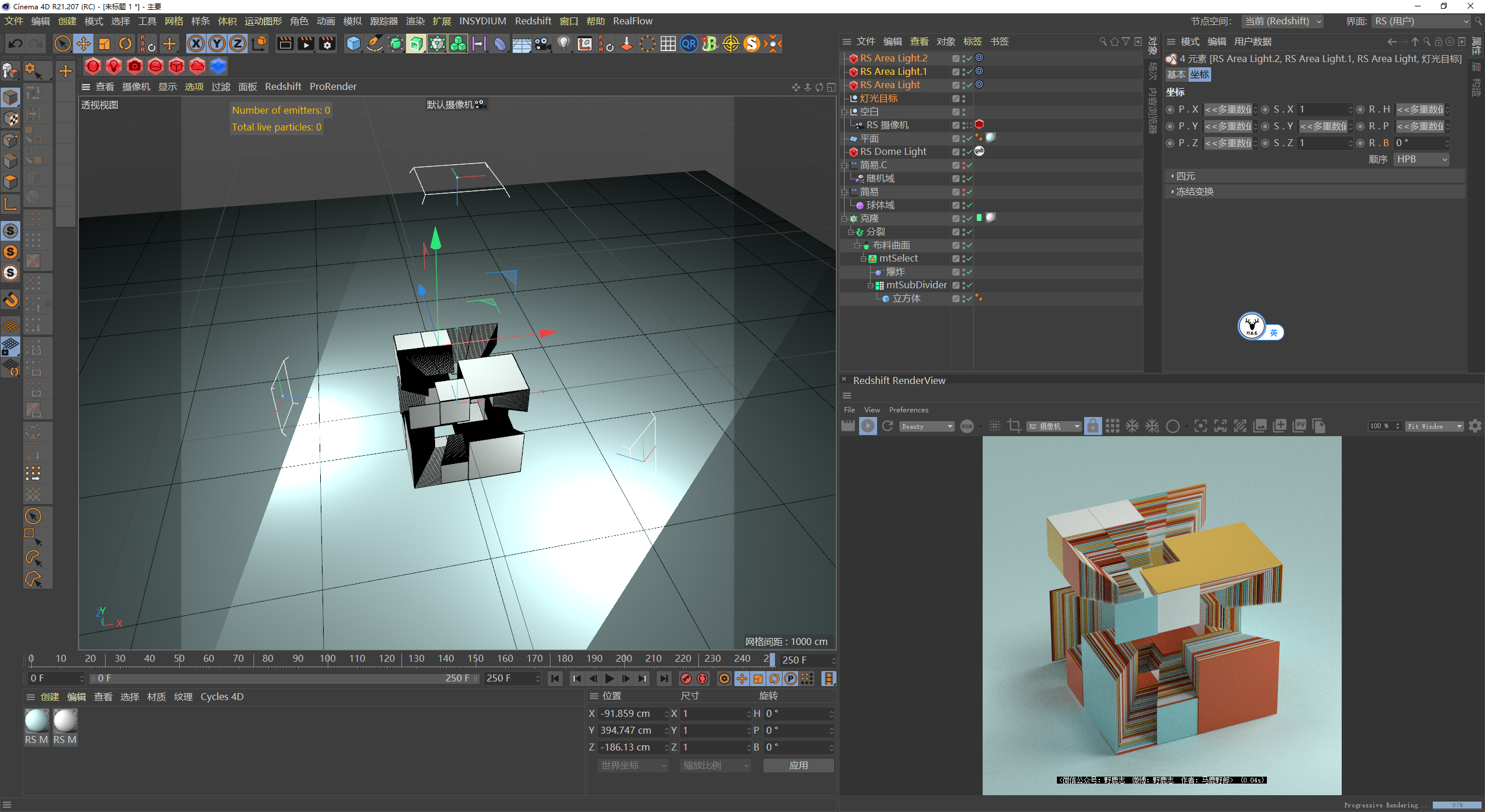

再补几盏灯：

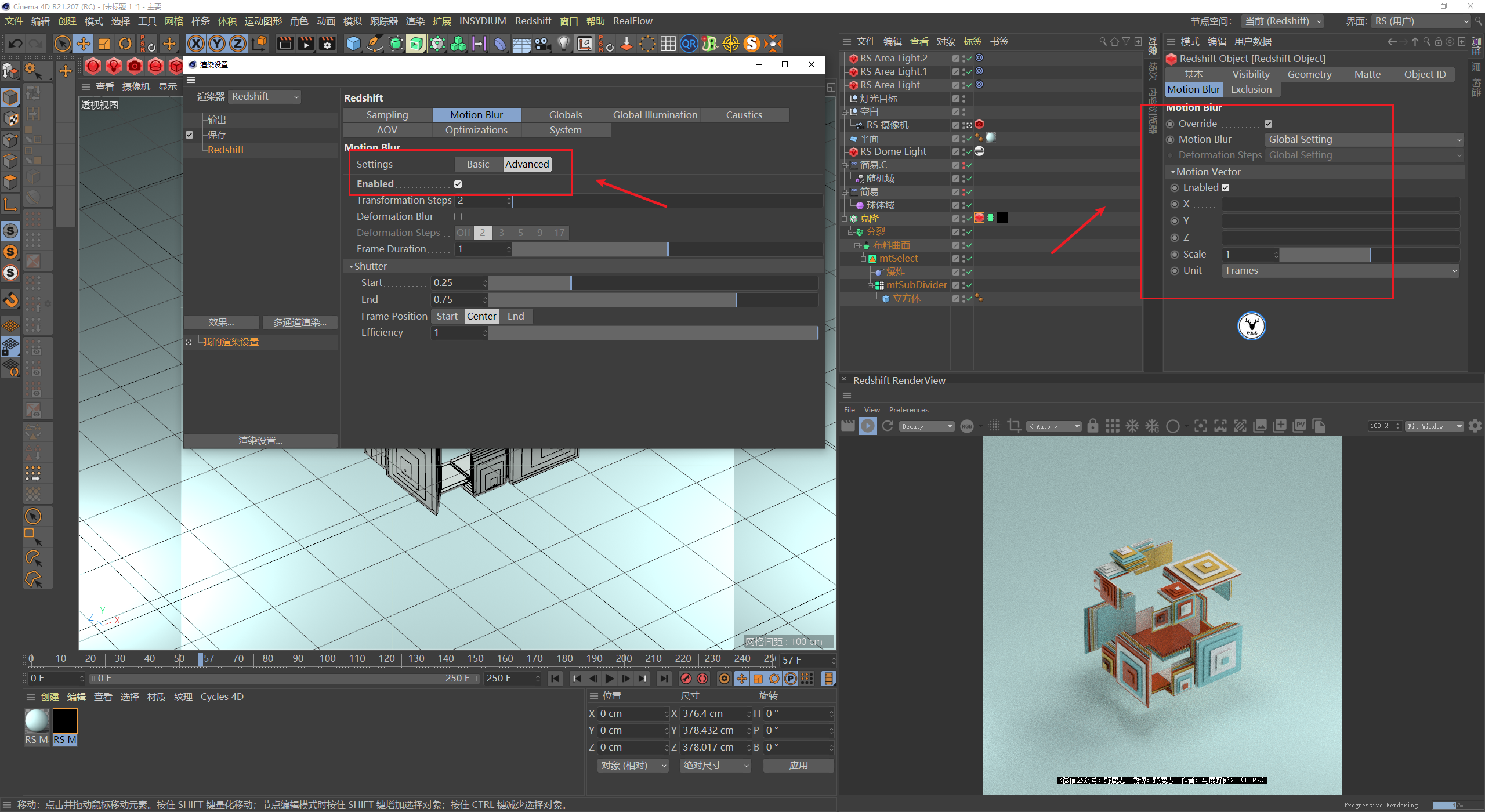

渲染设置方面我开启了运动模糊，同时给克隆对象添加了RS对象标签，标签里也把运动模糊打开：

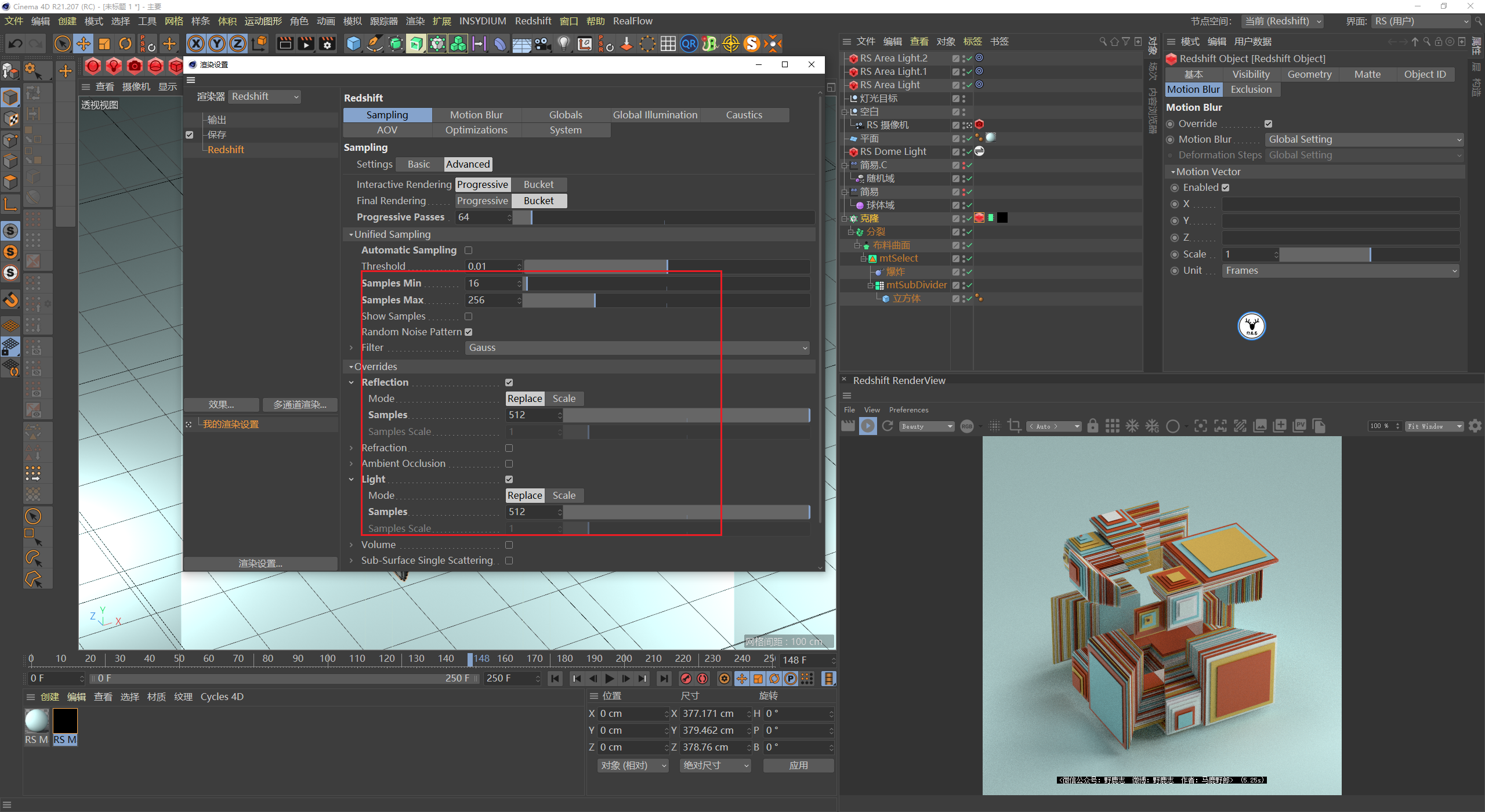

最小最大主采样分别是16/256，反射和灯光的本地采样我给到了512，GI的本地采样我给到了1024：

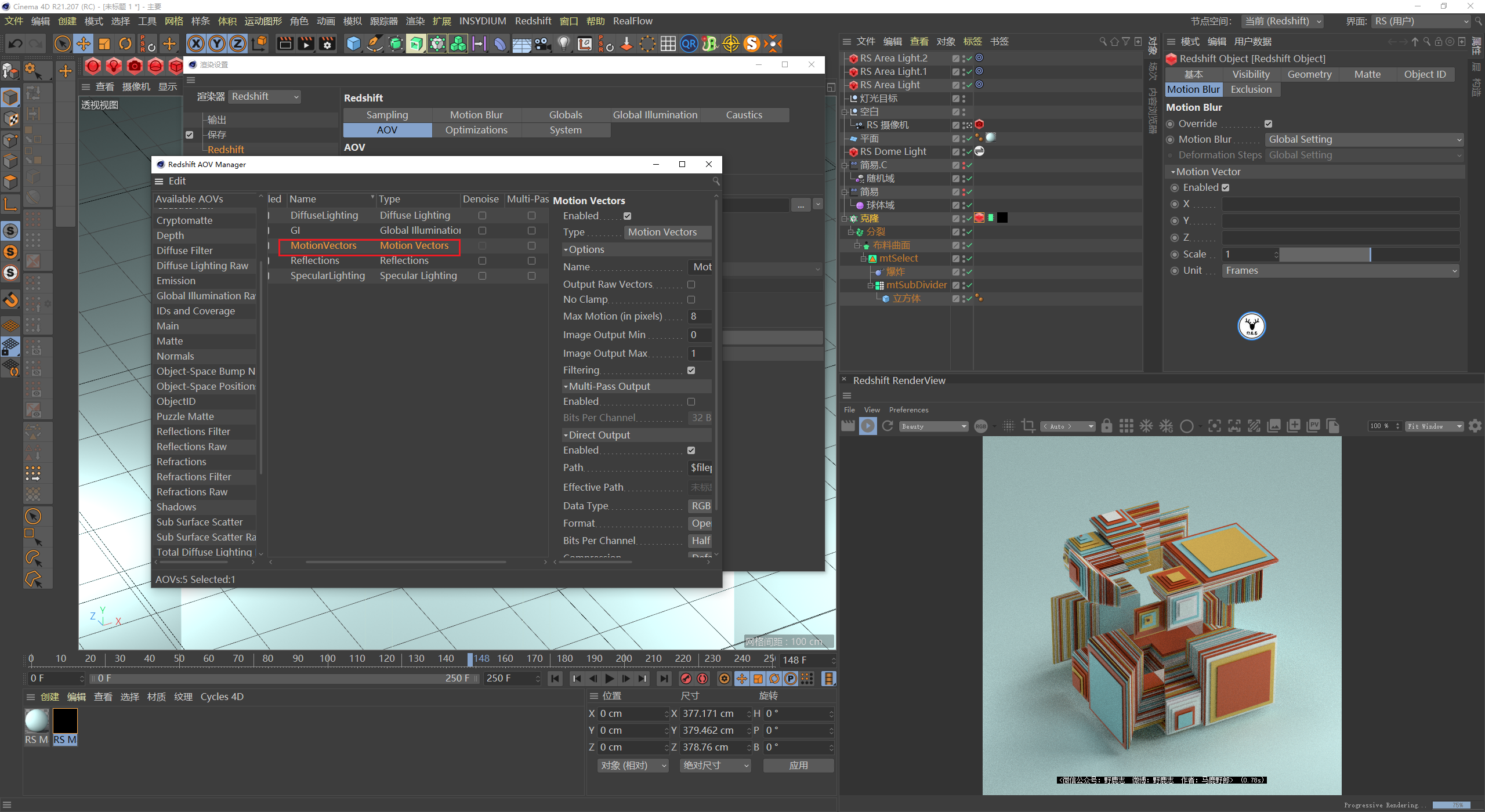

多通道里大家根据自己的需求添加，我这里把运动矢量加了进去用于后期合成运动模糊，这样就不会占用渲染的时间了：

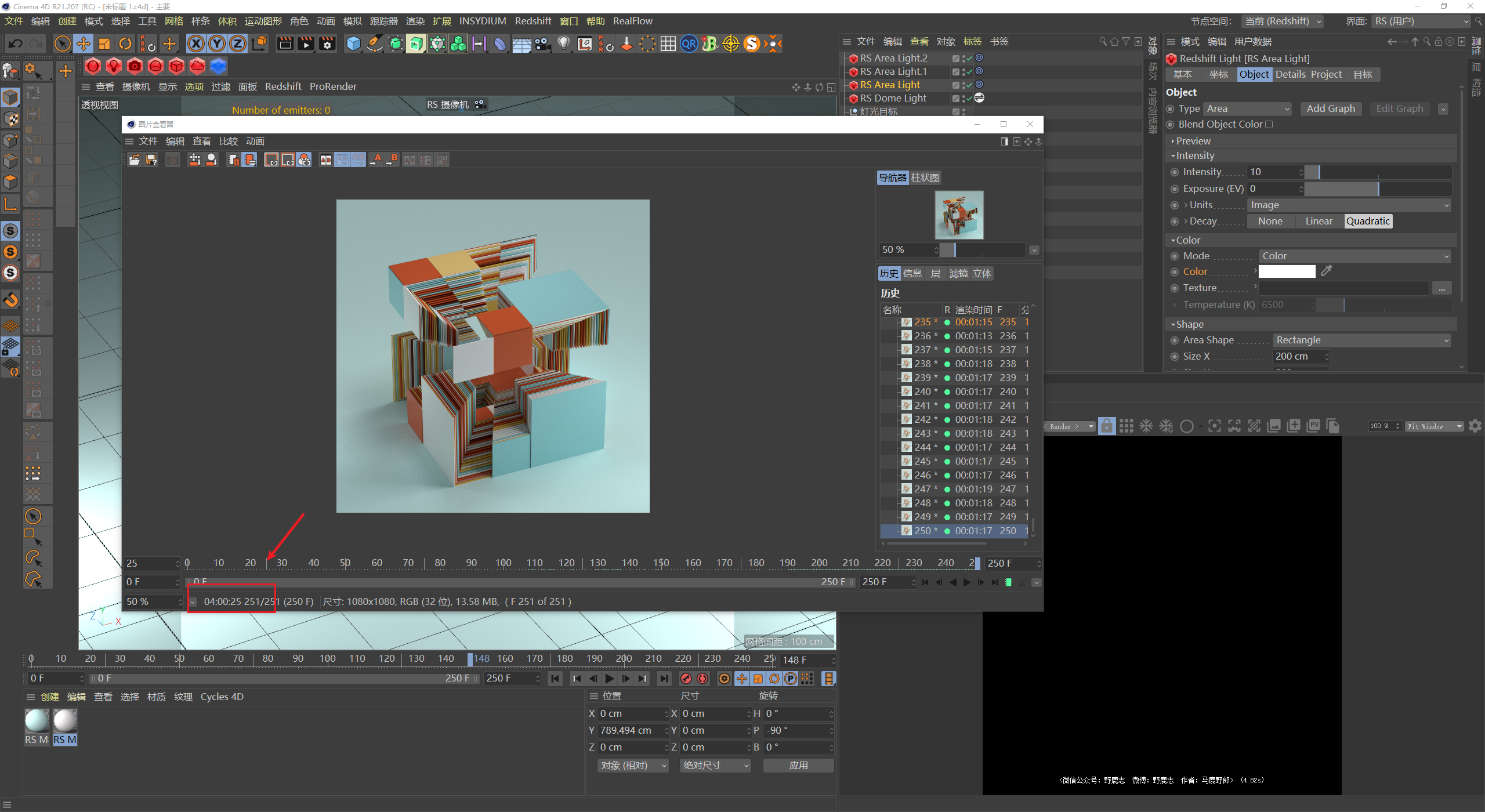

由于材质方面很简单，这个渲染时间总共也就4个小时：

最后看看效果吧：

感觉还是没有原作者的好看哈，不过由于使用XP网格工具制作也基本和中子系统做出来的一样，是程序化的，后期不满意自己可以随意修改。

下面是今天的视频版：

好啦，今天的分享就到这里，想要源文件以及原视频的鹿友后台撩我获取吧！
