【教程】Rhino犀牛7猫王收音机建模（含模型领取）
建模教程
建模分析

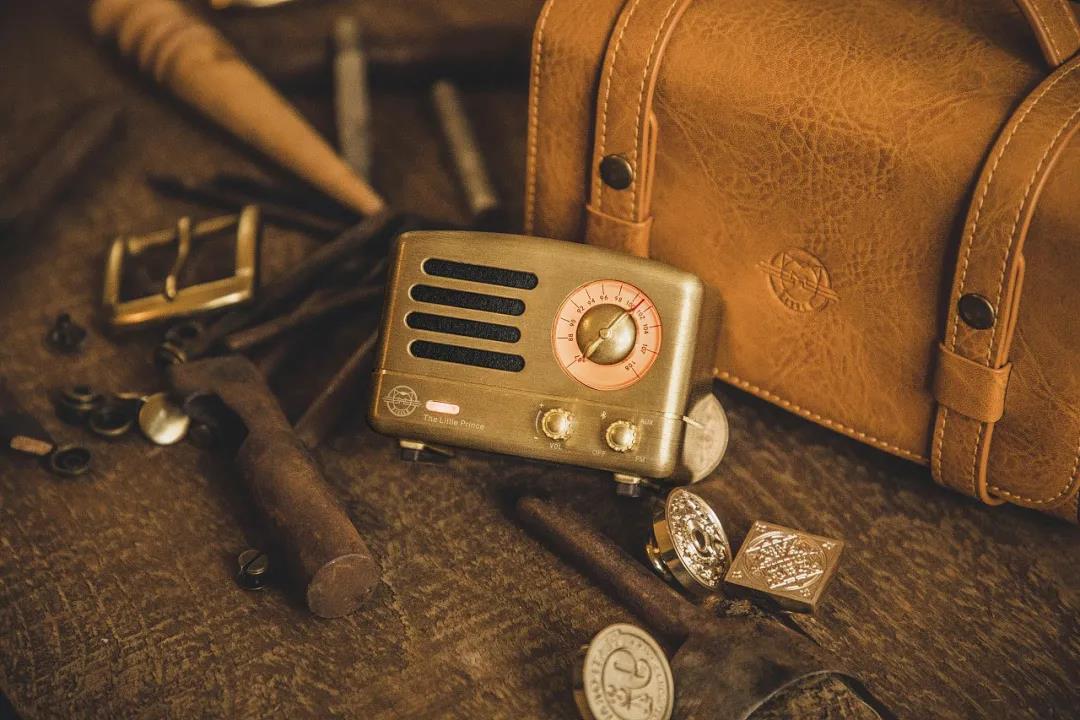

本次带大家做一个猫王收音机的建模案例教程，这个造型我会利用subd的方式制作模型的大体形状，通过调整控制点来调整它的造型，我也录制了一个详细的视频教程，同学们可以跟着一起练习一下。
建模步骤

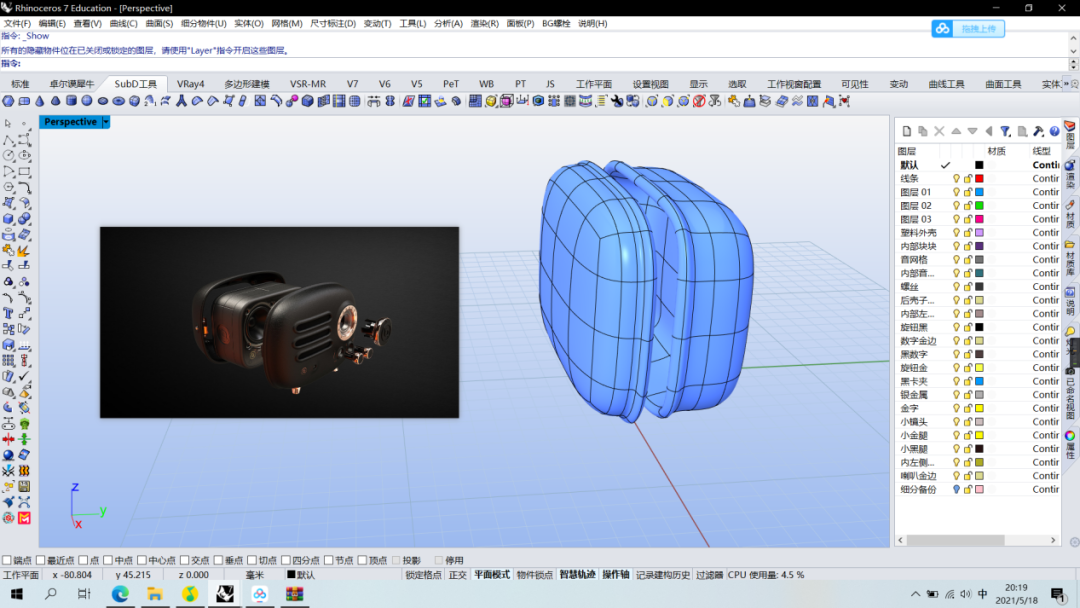

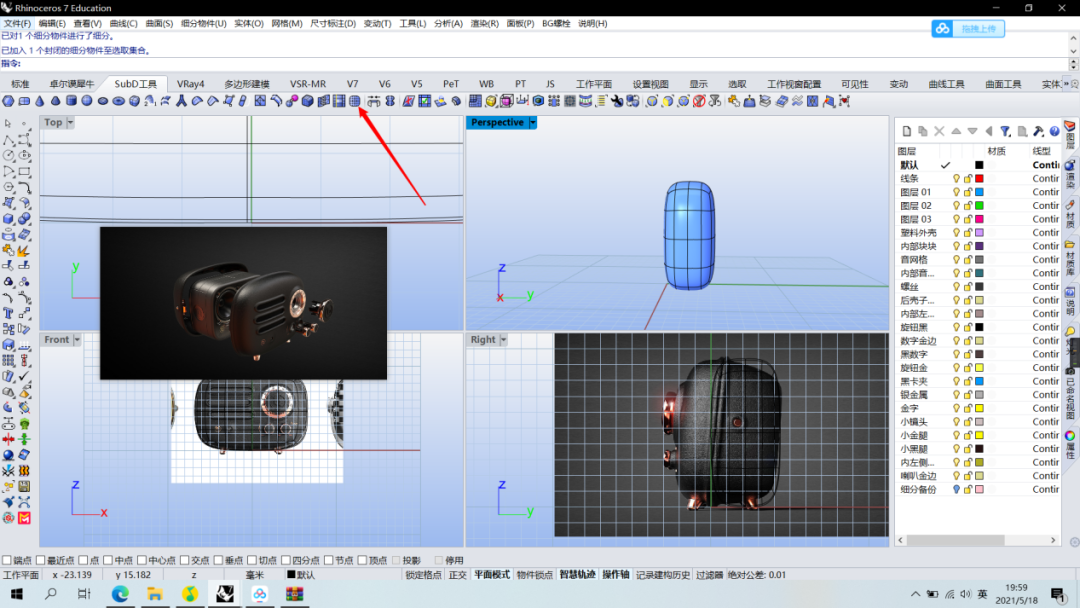

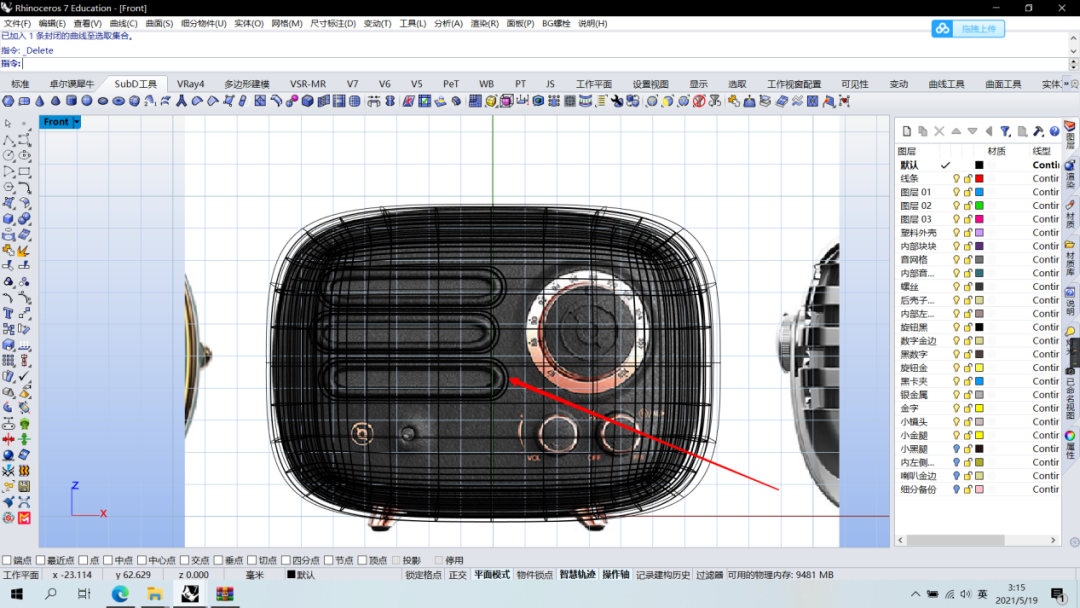

01、导入背景图，对好图后将音箱分为前后两个部分，用subd捏出。
02、使用细分曲面的功能，调整产品造型。

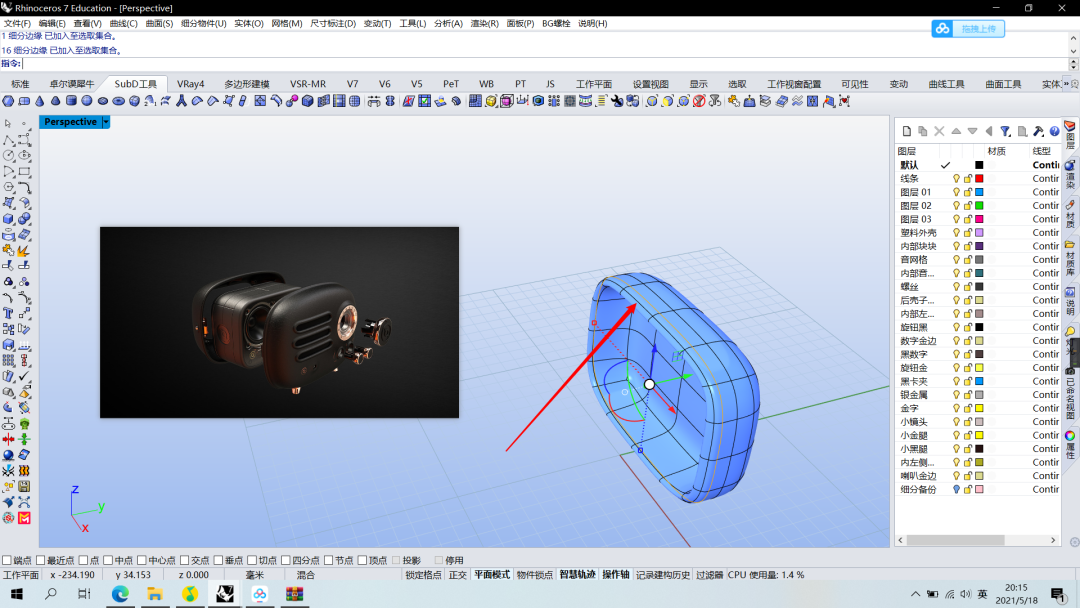

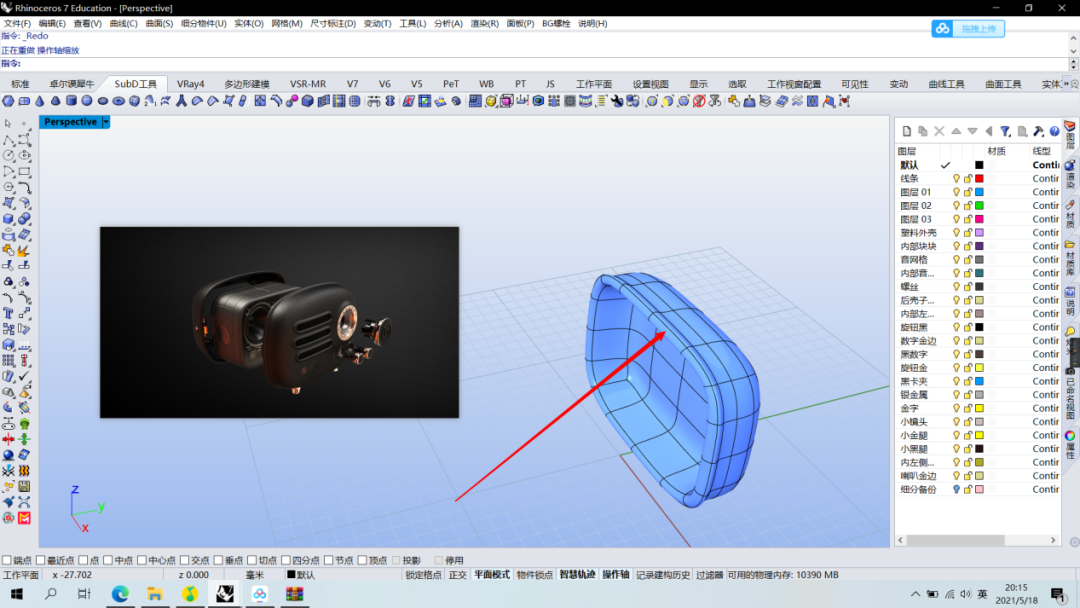

03、按住shift、ctrl键向内挤出外壳，使用插入线功能在边缘凸起出加入一条线。
04、将插入线后，要做出突出造型的部分选中向外拉出。
05、重复上述操作可得出前后两部分外壳。
06、在前视图画出出音口部分造型。

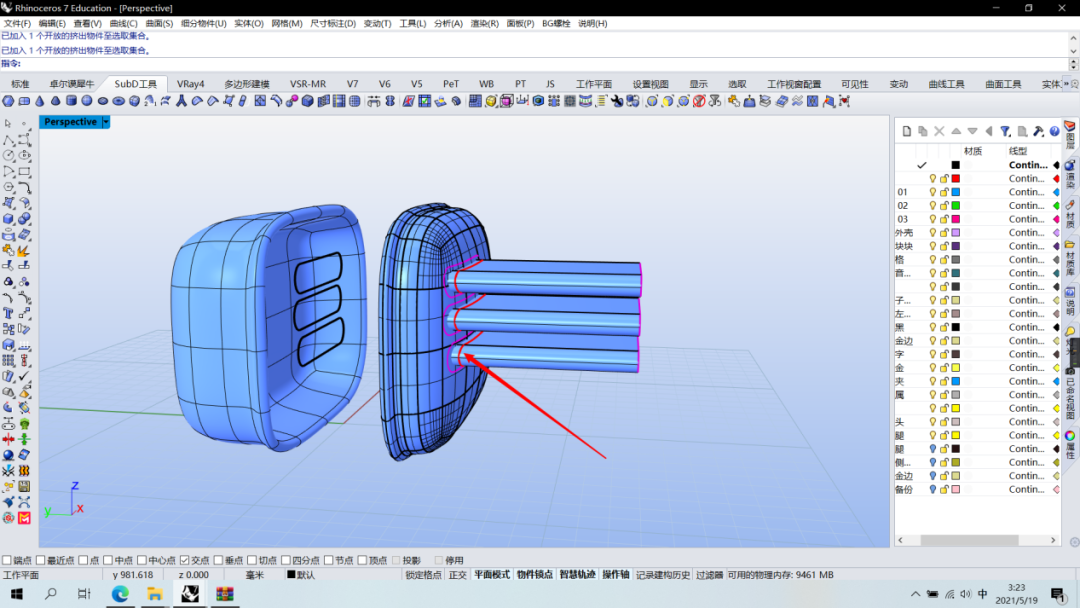

07、挤出造型后，将挤出物体与前部分外壳的相交线选中。

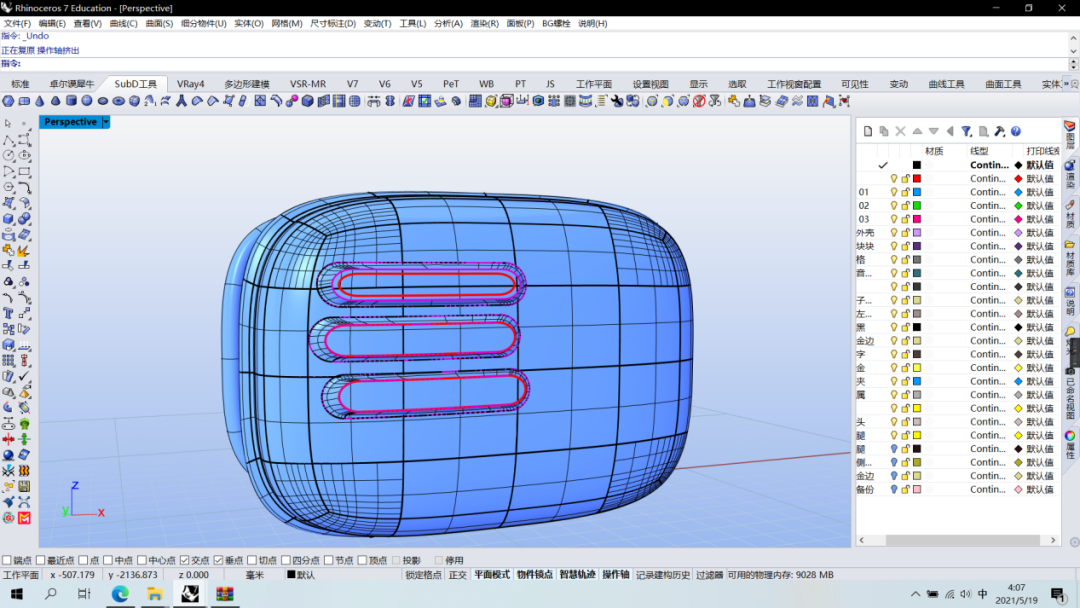

08、使用分割命令分割外壳表面。

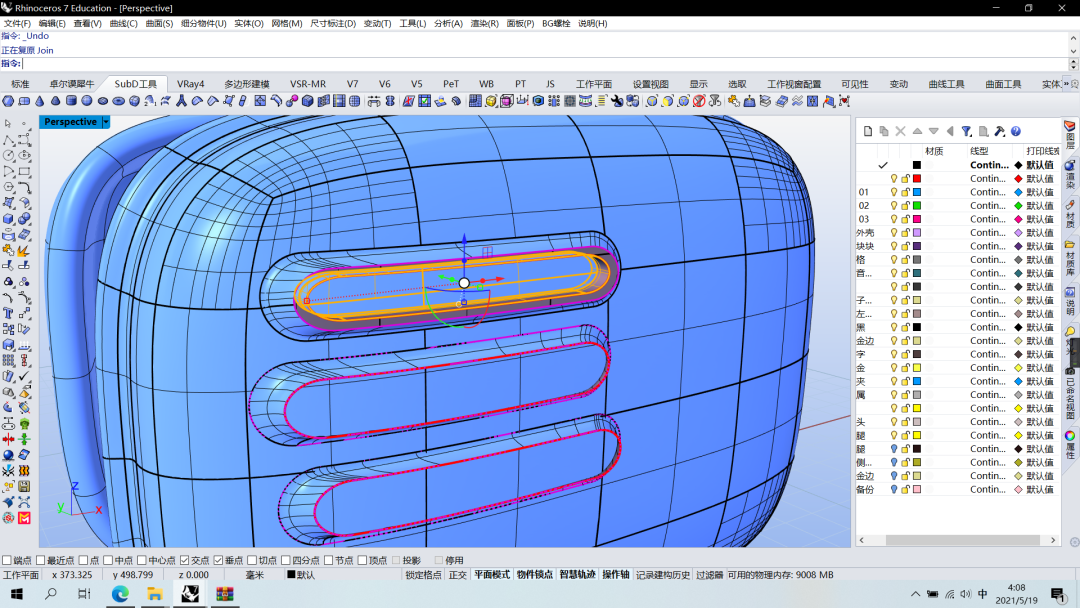

09、将相交线选中拉出并进行缩放。

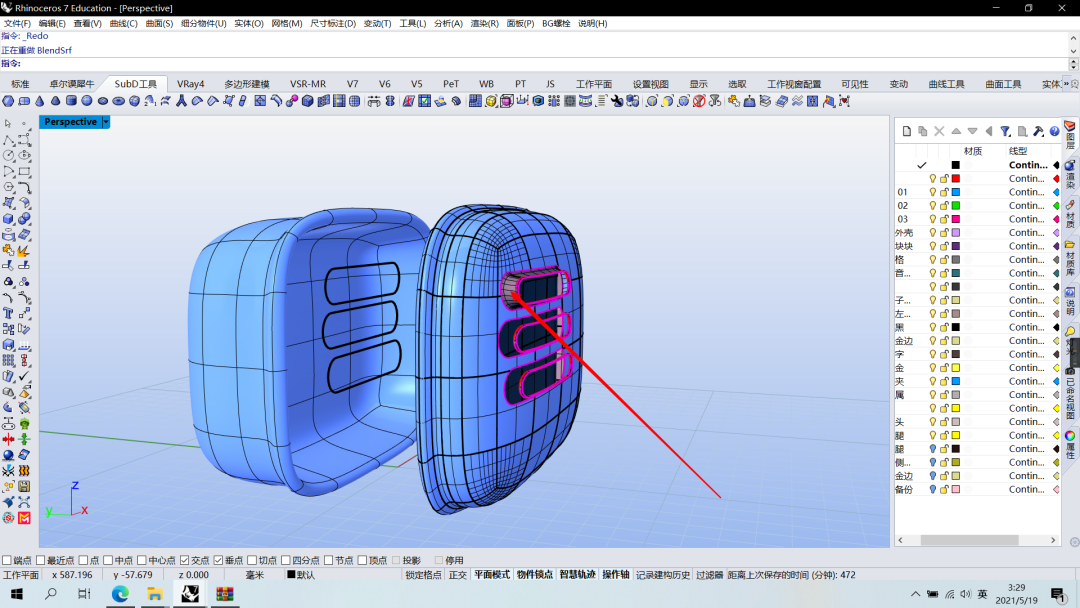

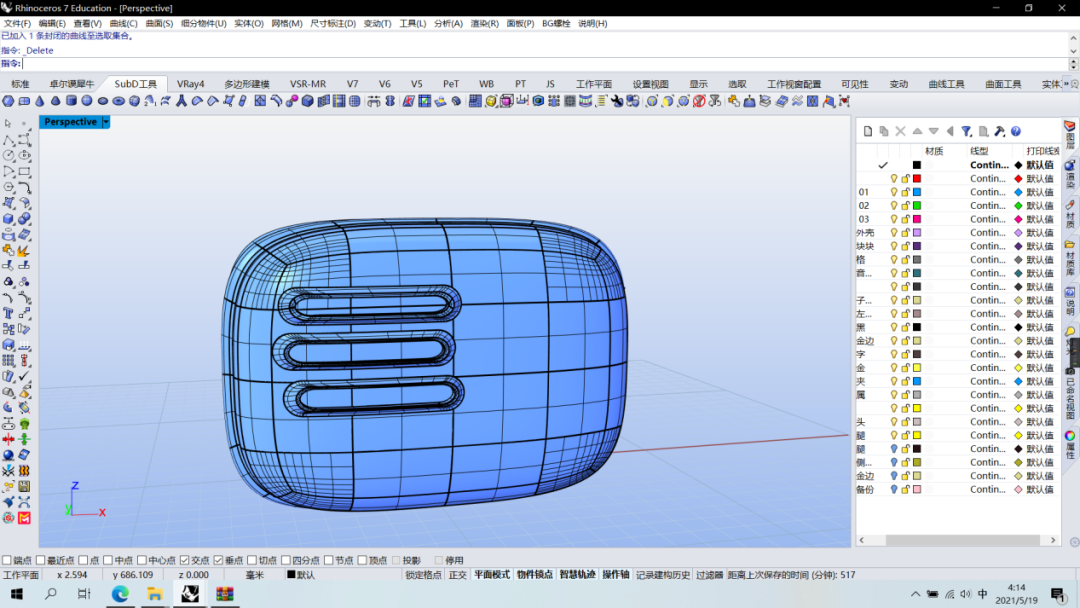

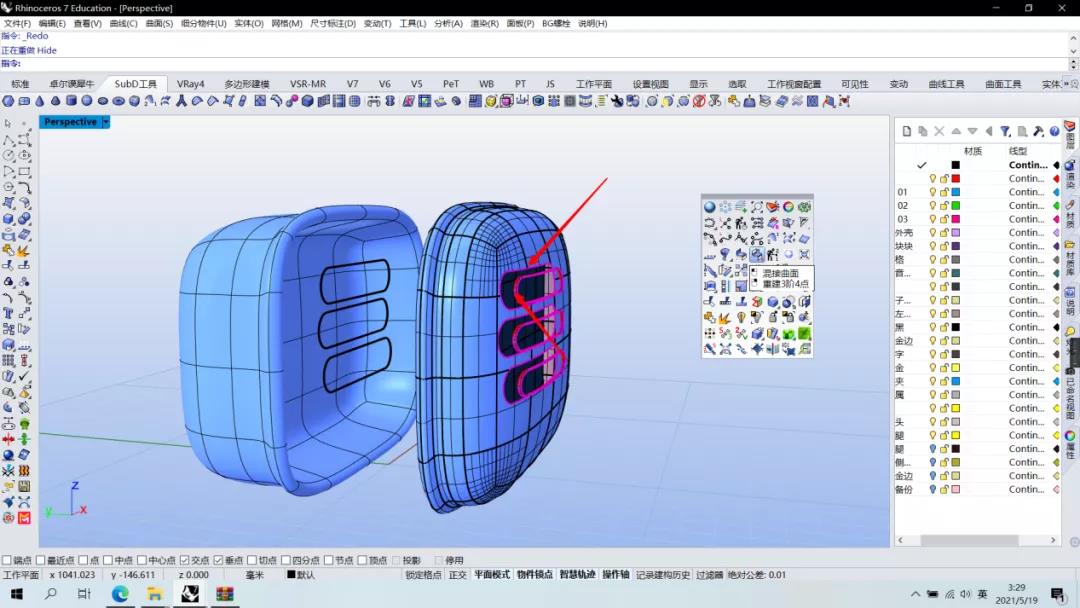

10、使用混接命令，接出表面。

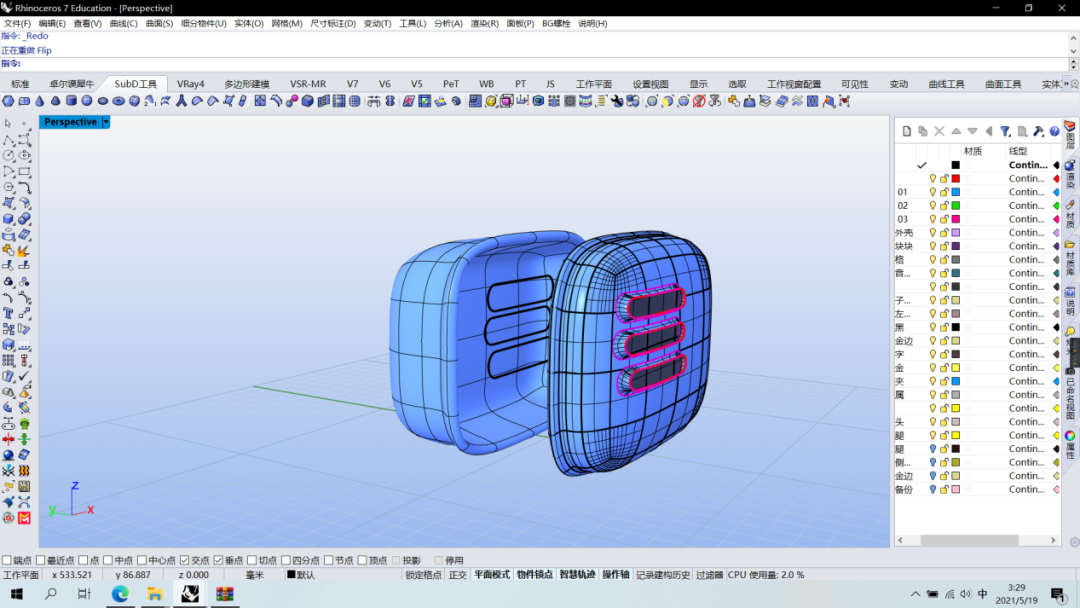

11、同理可得剩下两个面。
12、混接完成后，将曲线缩放等比例做出物件内面。

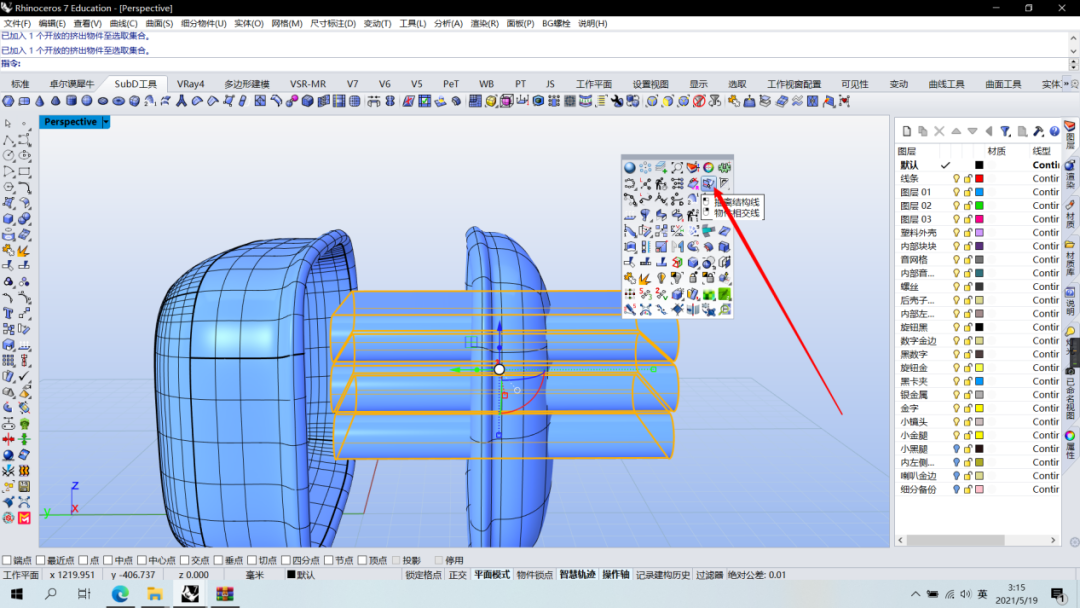

13、挤出内面造型与外壳分割面相交。
14、通过分割命令减去多余曲面。
15、将刚刚分割后的两曲面组合得到内部造型。

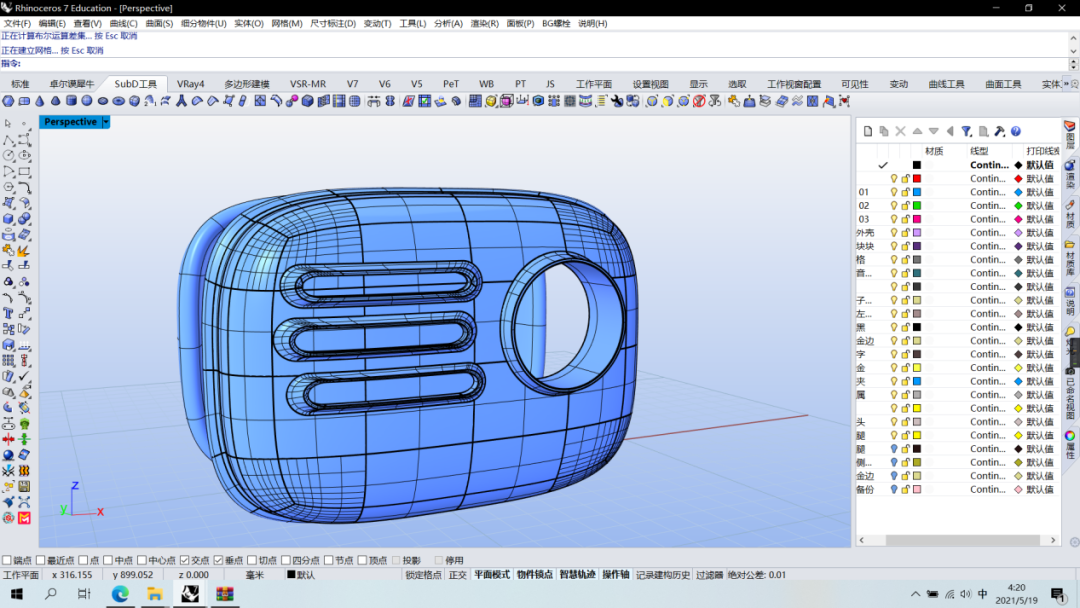

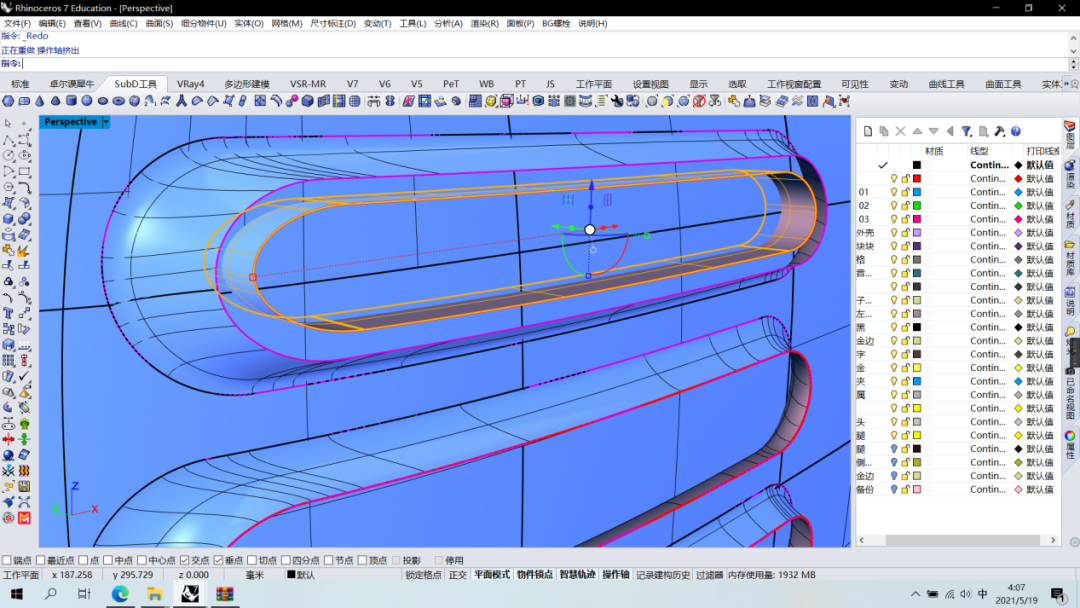

16、内外表面的边缘曲线放样后组合做出突出音孔部分。

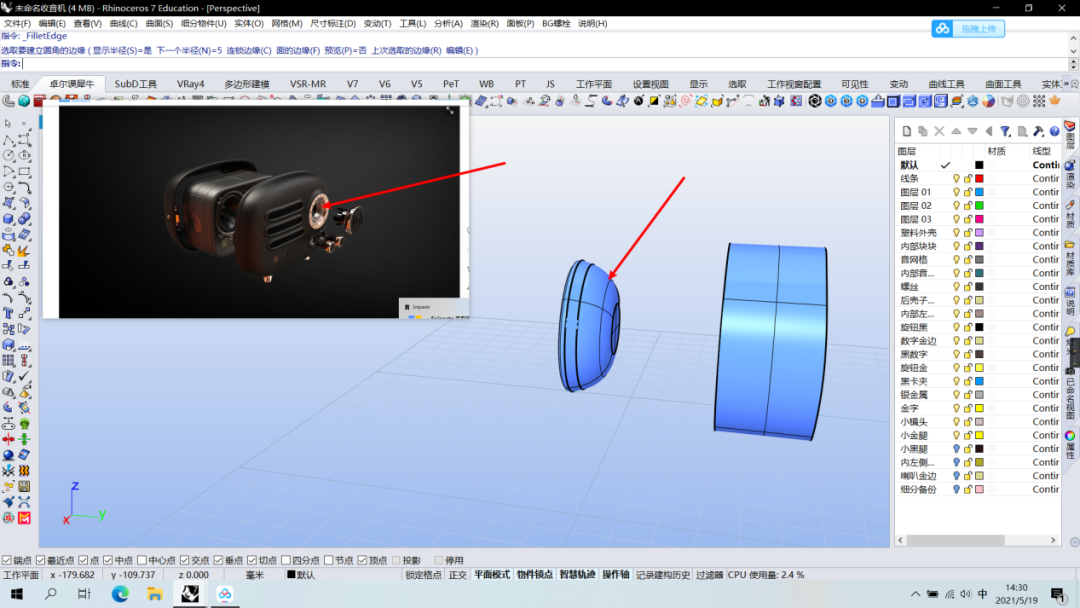

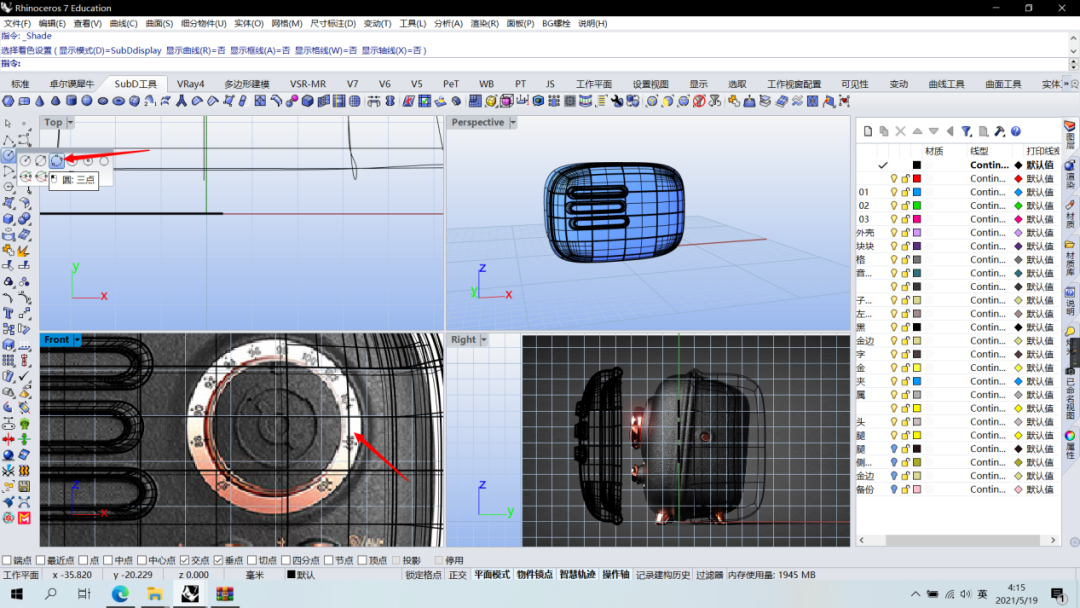

17、用三点画圆画出圆形旋钮，重复上述分割，混接操作后加盖可得到旋钮部分。

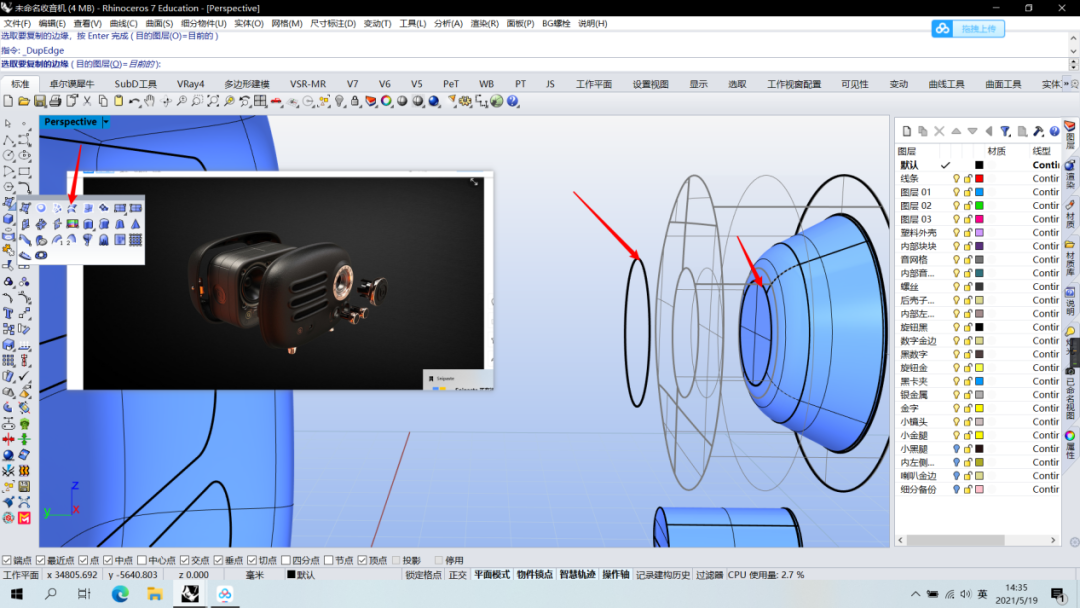

18、复制旋钮边缘线向内缩放后挤出物件，使用布尔分割命令做出孔洞。
19、同理可得下面两个小旋钮的造型。

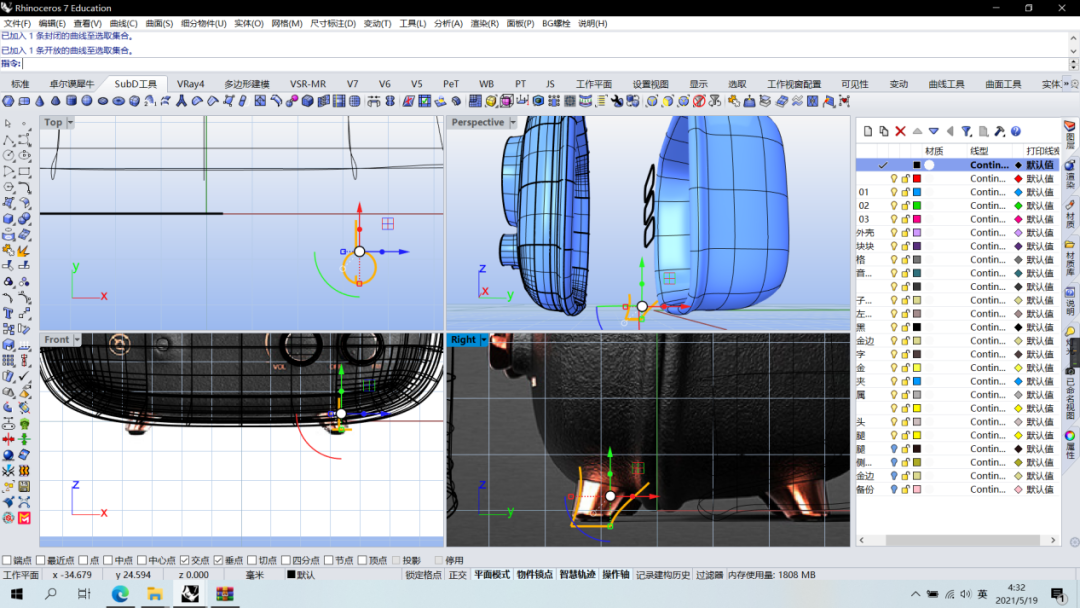

20、画出形成路径和截面，使用双规扫掠做出音箱的支撑脚。

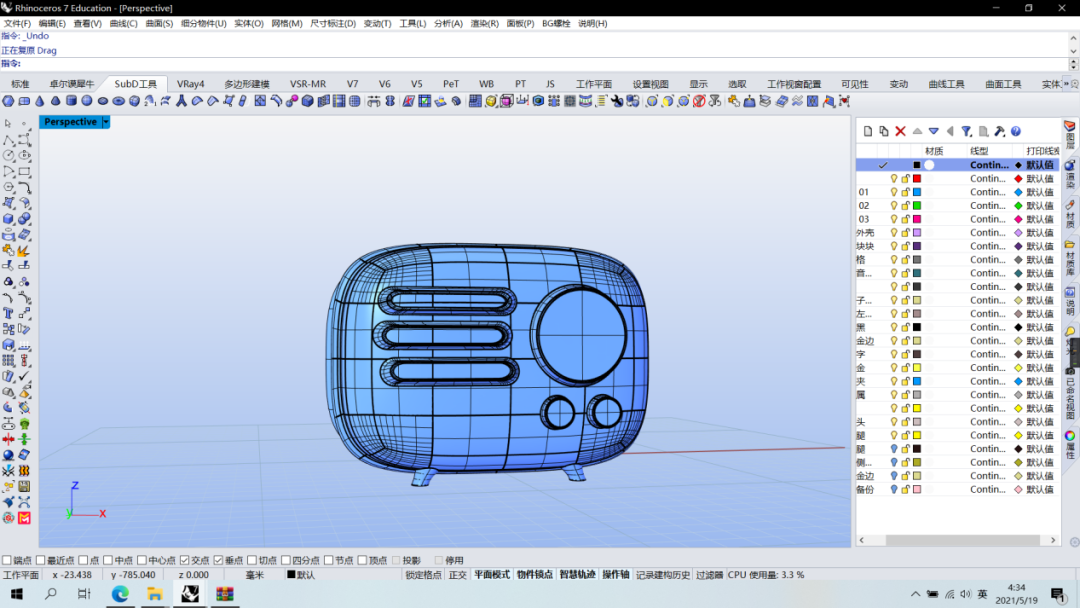

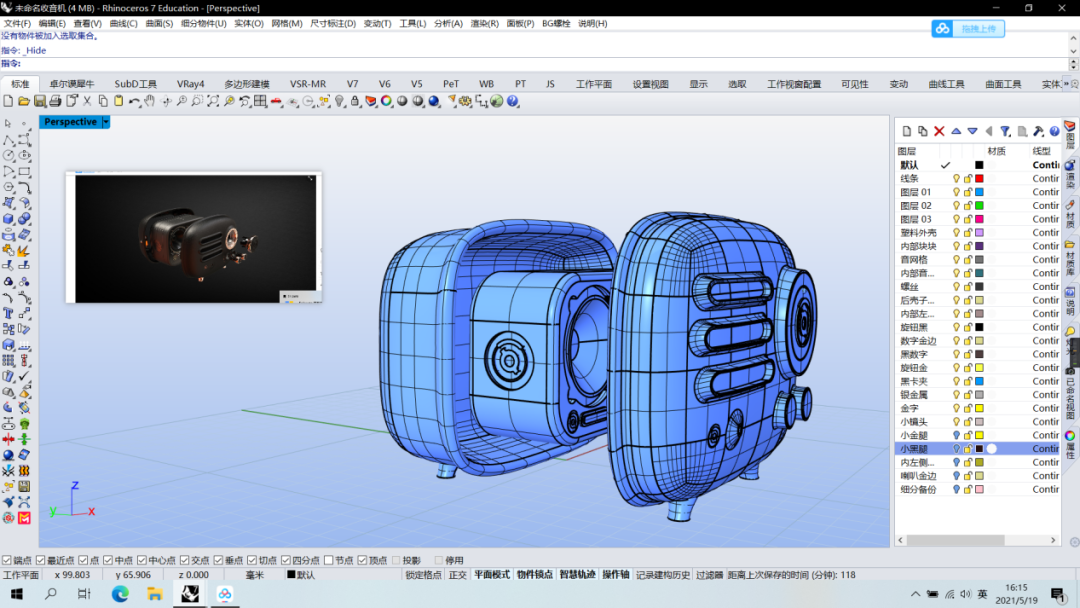

21、外壳大造型结束。

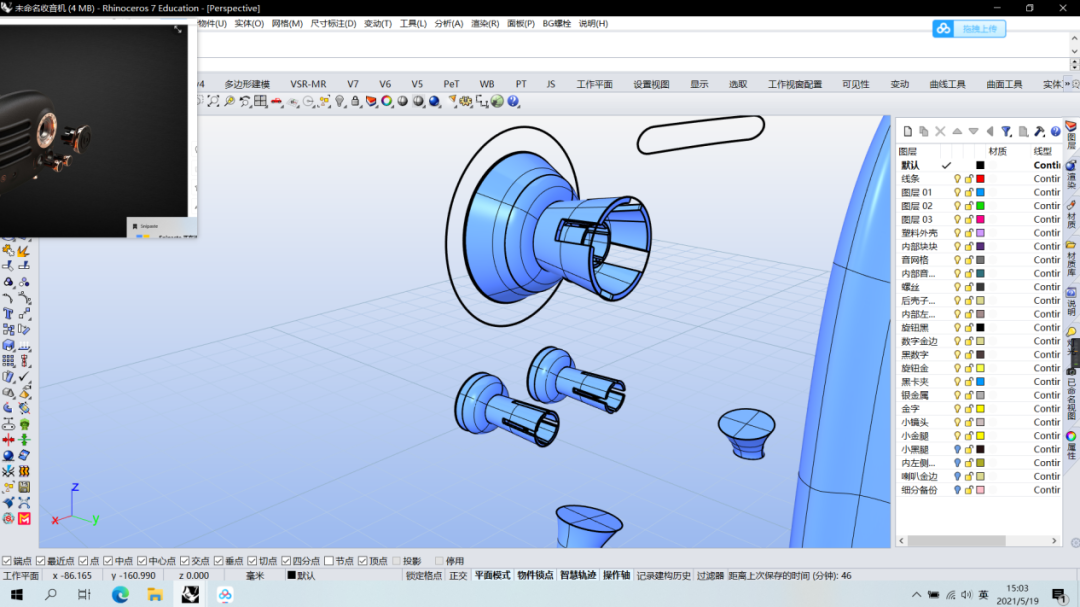

22、做出旋钮的凹槽部分，做出圆柱后倒出造型角，布尔分割。
23、使用放样工具，做出旋钮卡口基本造型。

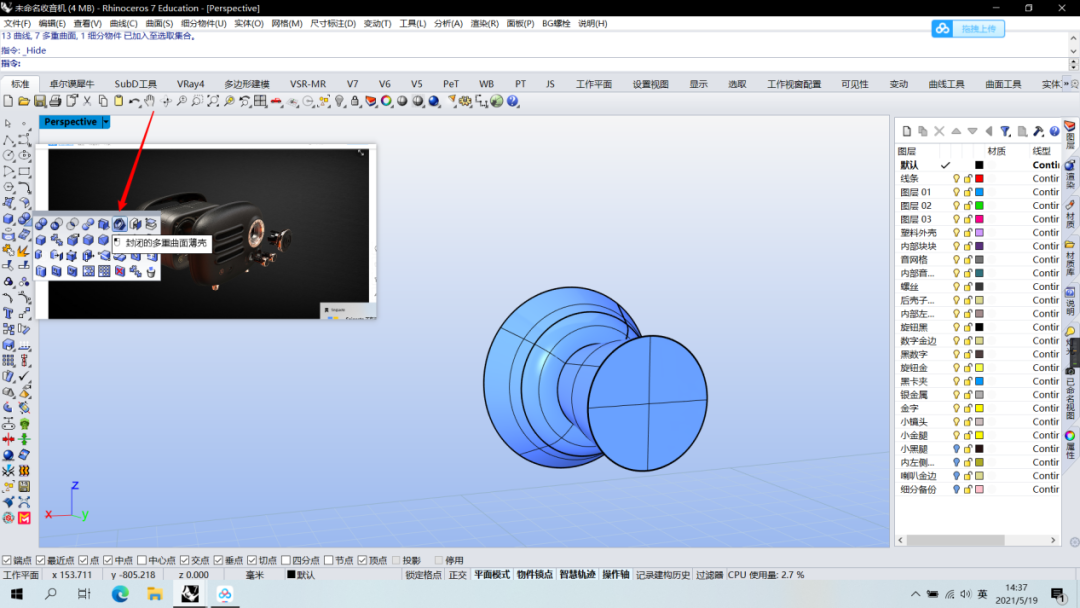

24、使用封闭的多重曲面薄壳命令做出物件造型。
25、挤出长方体后，使用布尔减集命令减除卡槽。
26、下面两个小旋扭卡口操作同上。

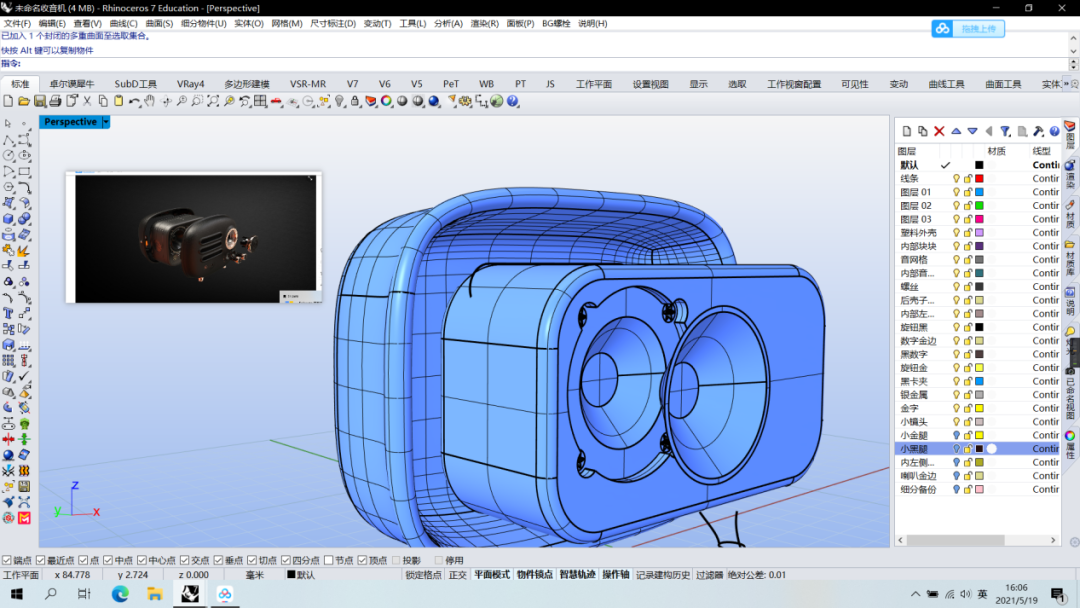

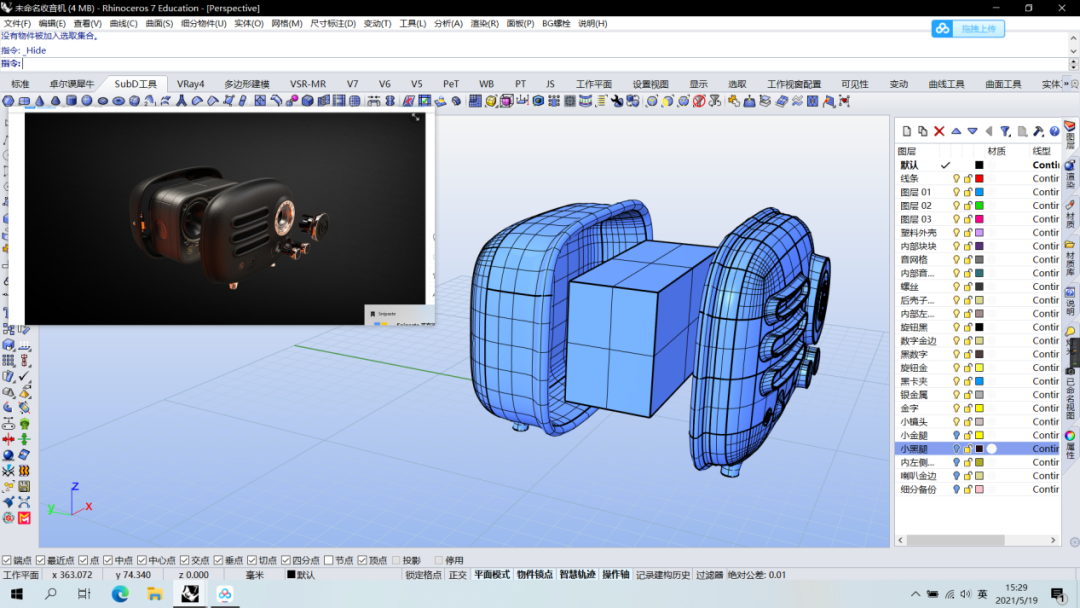

27、挤出内部音箱造型，倒出造型角。

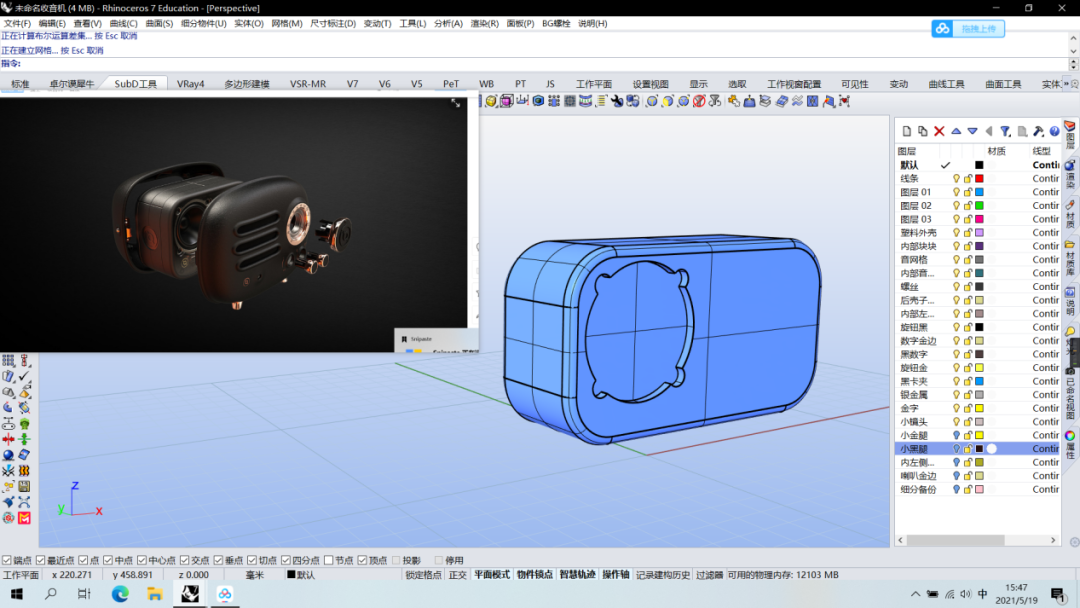

28、画出一个大圆四个小圆的造型曲线，剪切后可得出凹槽造型。
29、向内挤出凹槽，使用布尔减集做出造型。

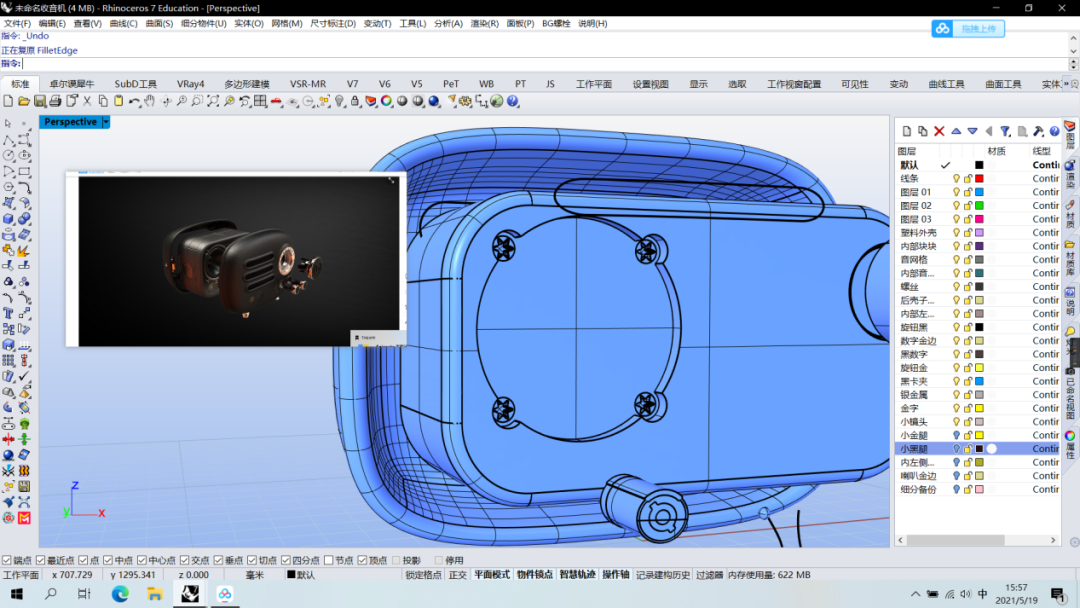

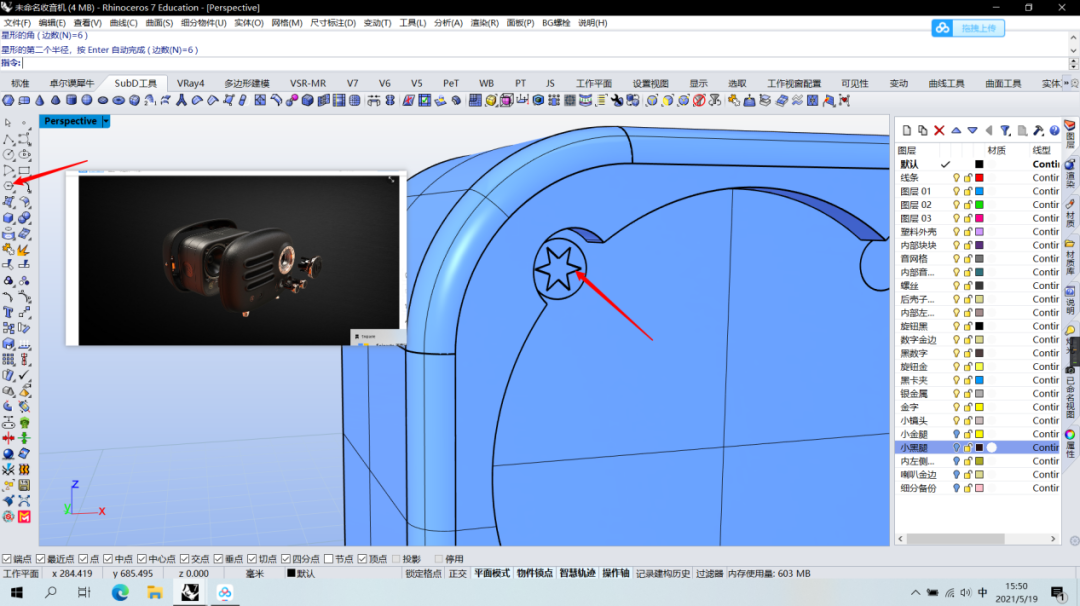

30、使用多边形工具做出螺丝凹槽，使用曲线圆角工具，通过镜像到四个小圆柱上。
31、布尔分割后可以得到螺丝钉造型。

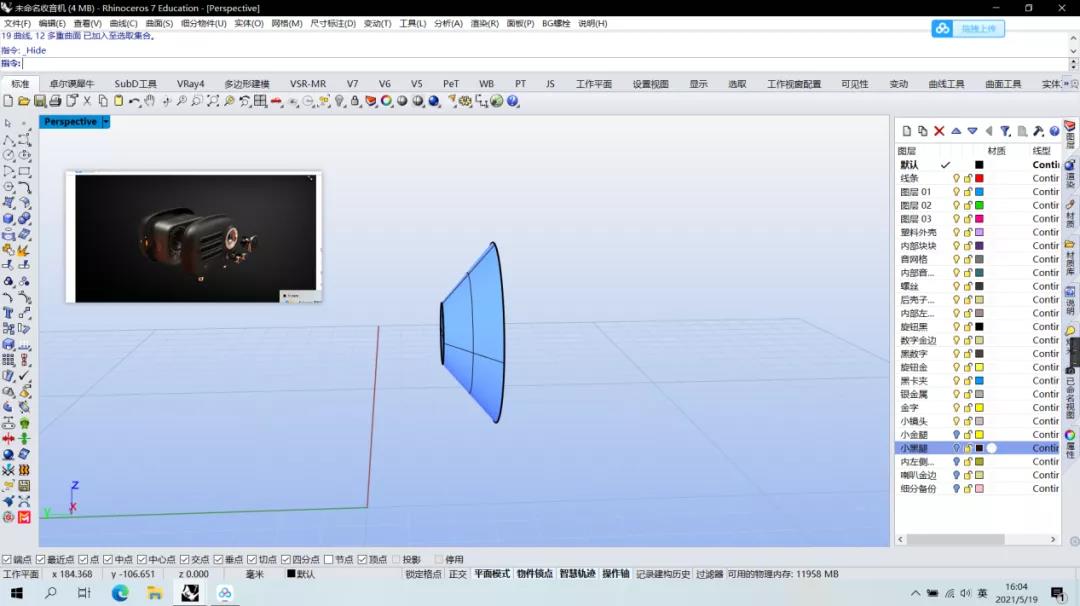

32、做出音箱的圆台造型。
33、使用布尔分割工具和封闭的多重曲面薄壳命令可以做出内部音箱结构。
34、画出产品logo，添加产品上各处标识，完成细节造型。
