（图文+视频）C4D野教程：快看！积木它跳着跳着就化了

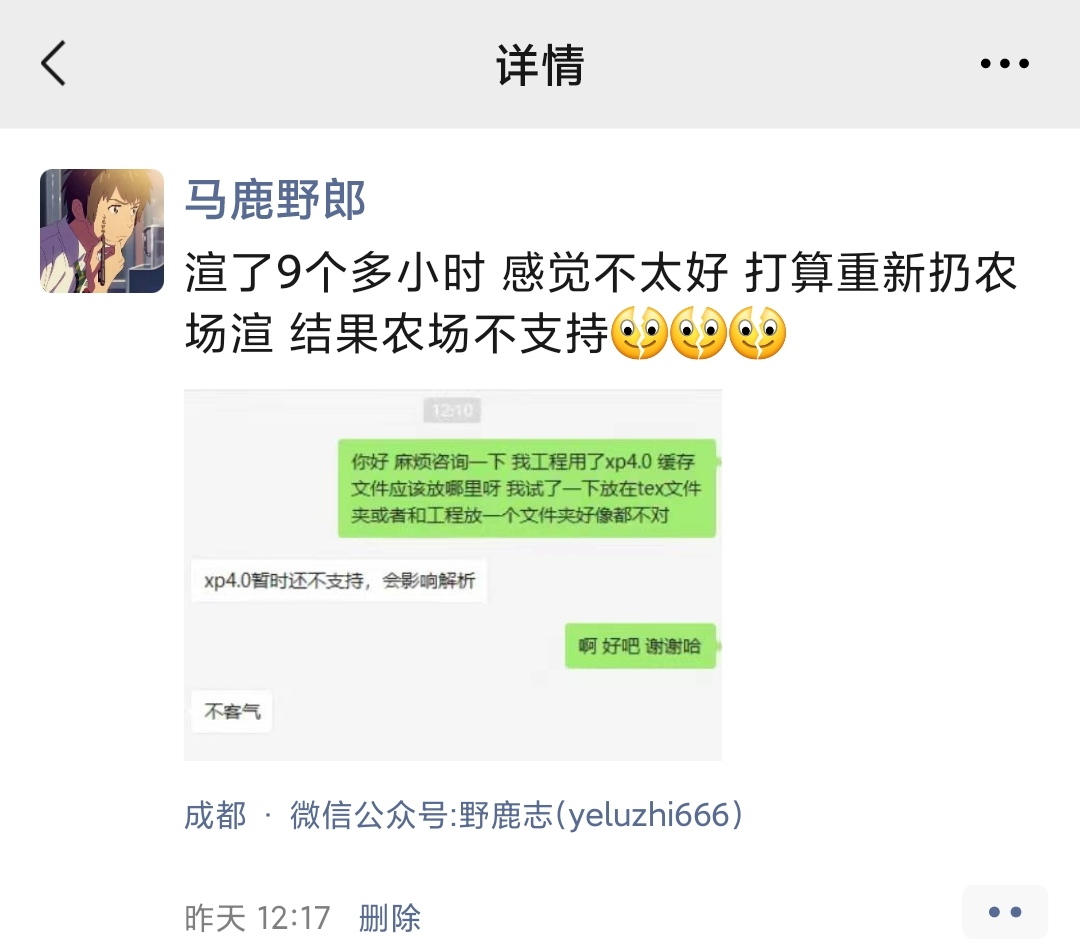

原本想扔农场渲的，结果农场还不支持，所以没办法只好自己重新渲染了一下，并且周二又事先被预定了广告，所以今天才发出来：

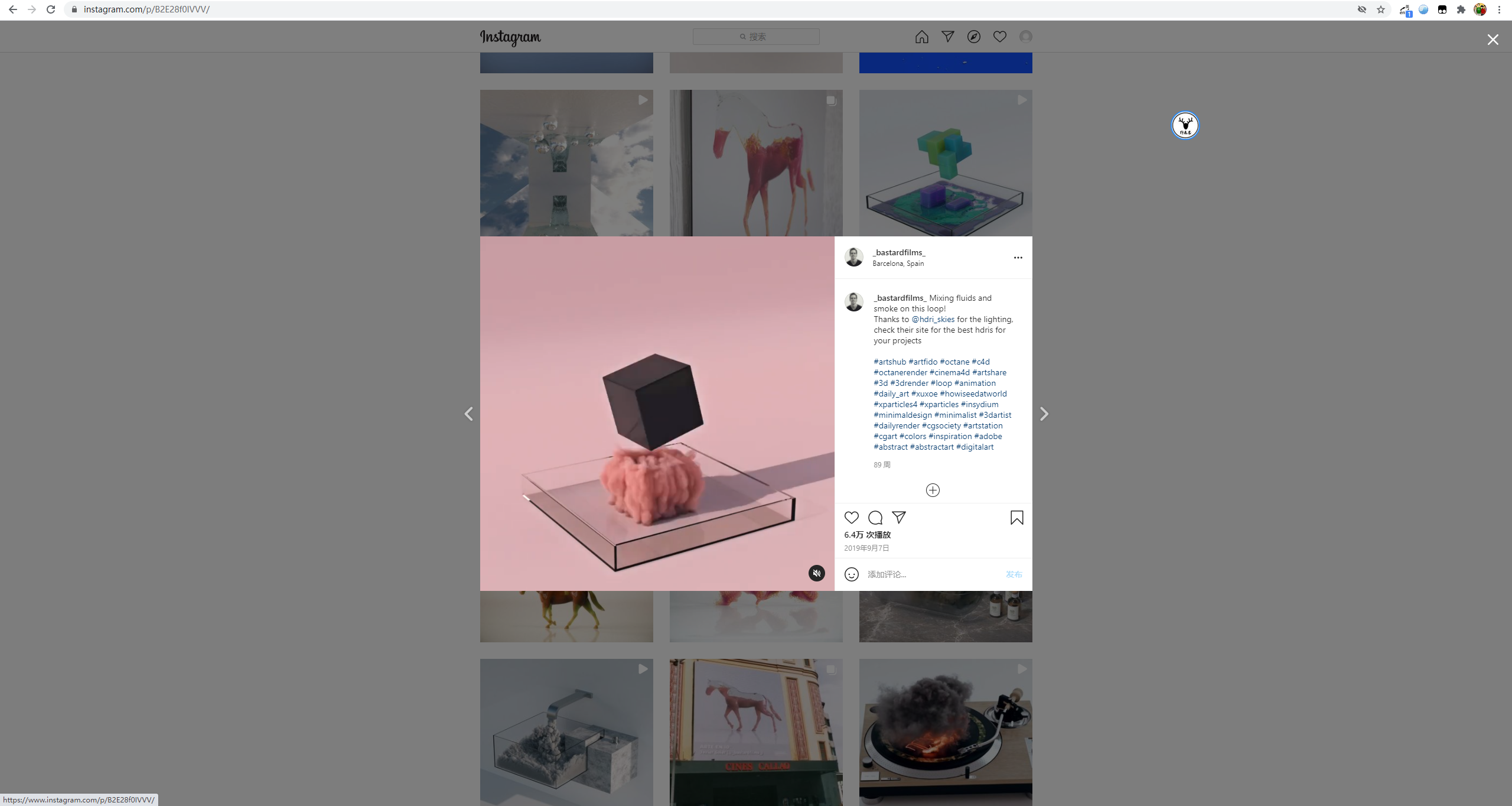

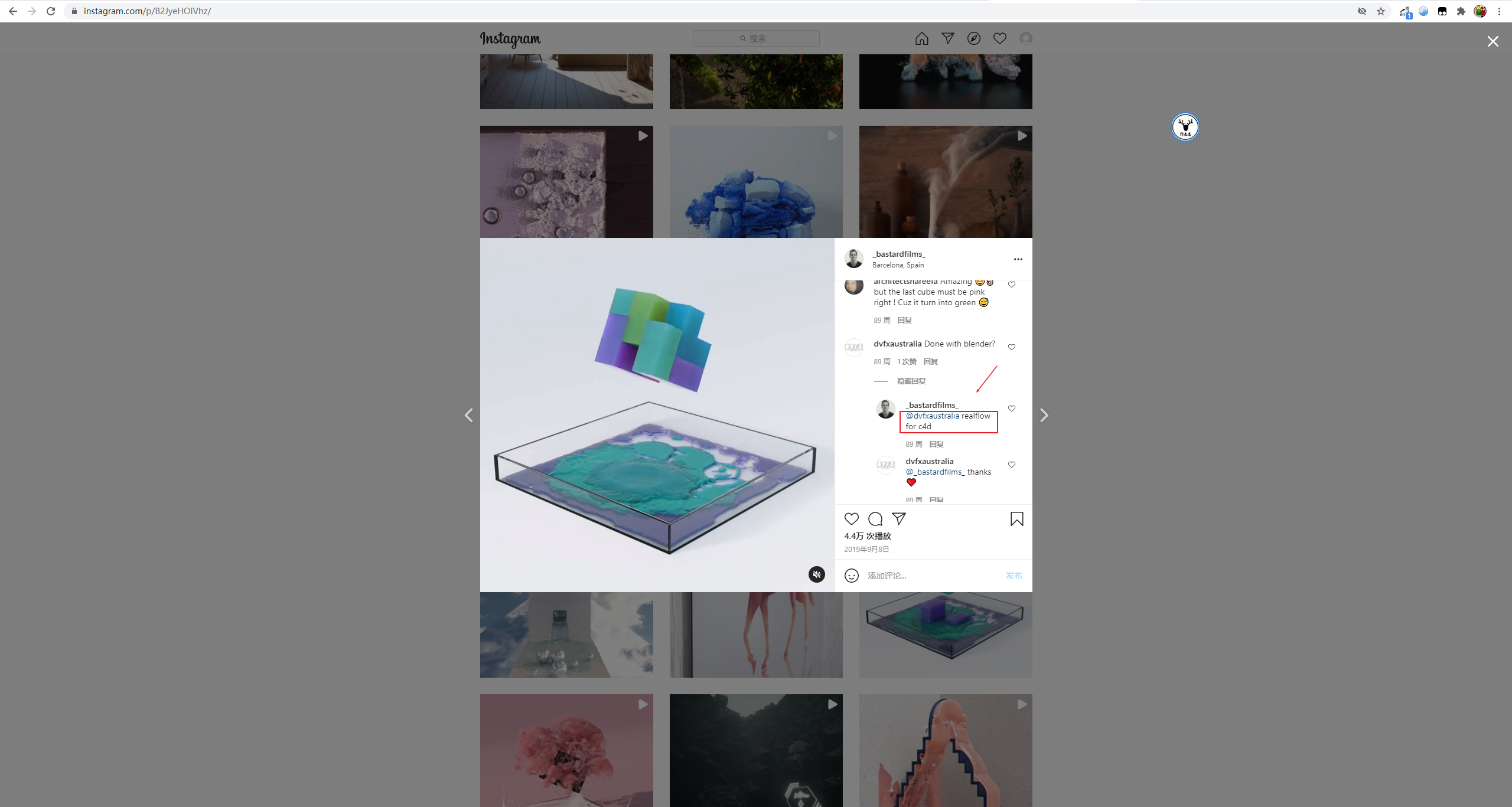

今天要分享的内容同样来自于我们临摹过多次的大神@Bastardfilms的一个作品，我看原作者的说明是用C4D的Realflow做的：

这个动画压缩成动图超过300帧了，由于超过了公众号的限制，所以我稍微将动画加速了一点压缩成动图大家看看吧：

图片原作者：@Bastardfilms 如侵请联删

这个和他的另外一个效果我觉得应该也是属于一个系列：

我们之前也临摹过他的这个作品：

总体来说比之前这篇要简单挺多，毕竟就只有液体的效果，但还是挺好玩的。

今天要分享的内容参数方面其实我感觉并不是特别重要，主要是弄清楚整个流程，做起来就很快。

另外今天的内容会涉及到多个粒子发射器，我个人XP4.0会比RF要熟悉一点，所以我用的是XP4.0。

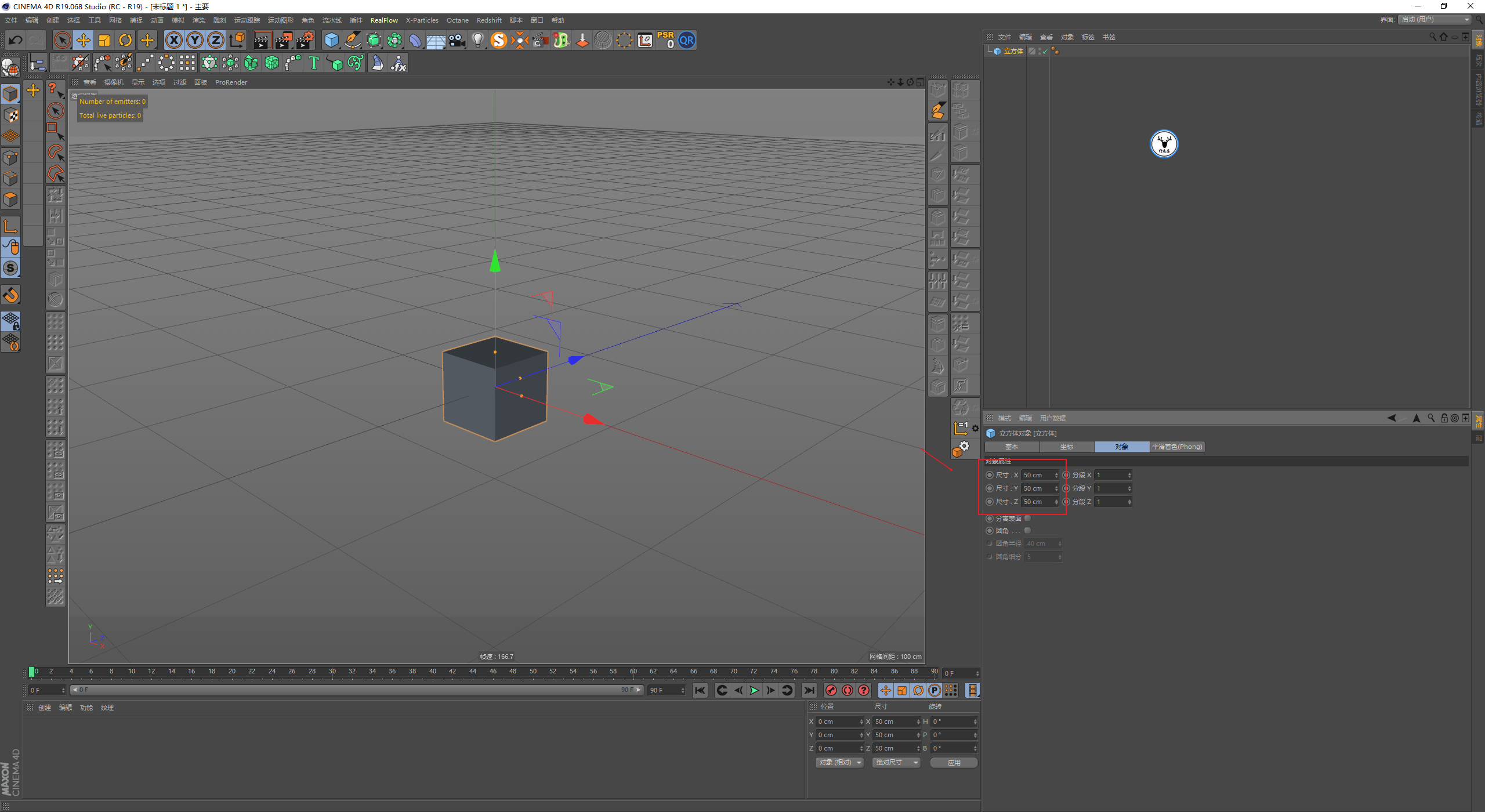

打开C4D，新建立方体，尺寸我这里设置的是50*50*50：

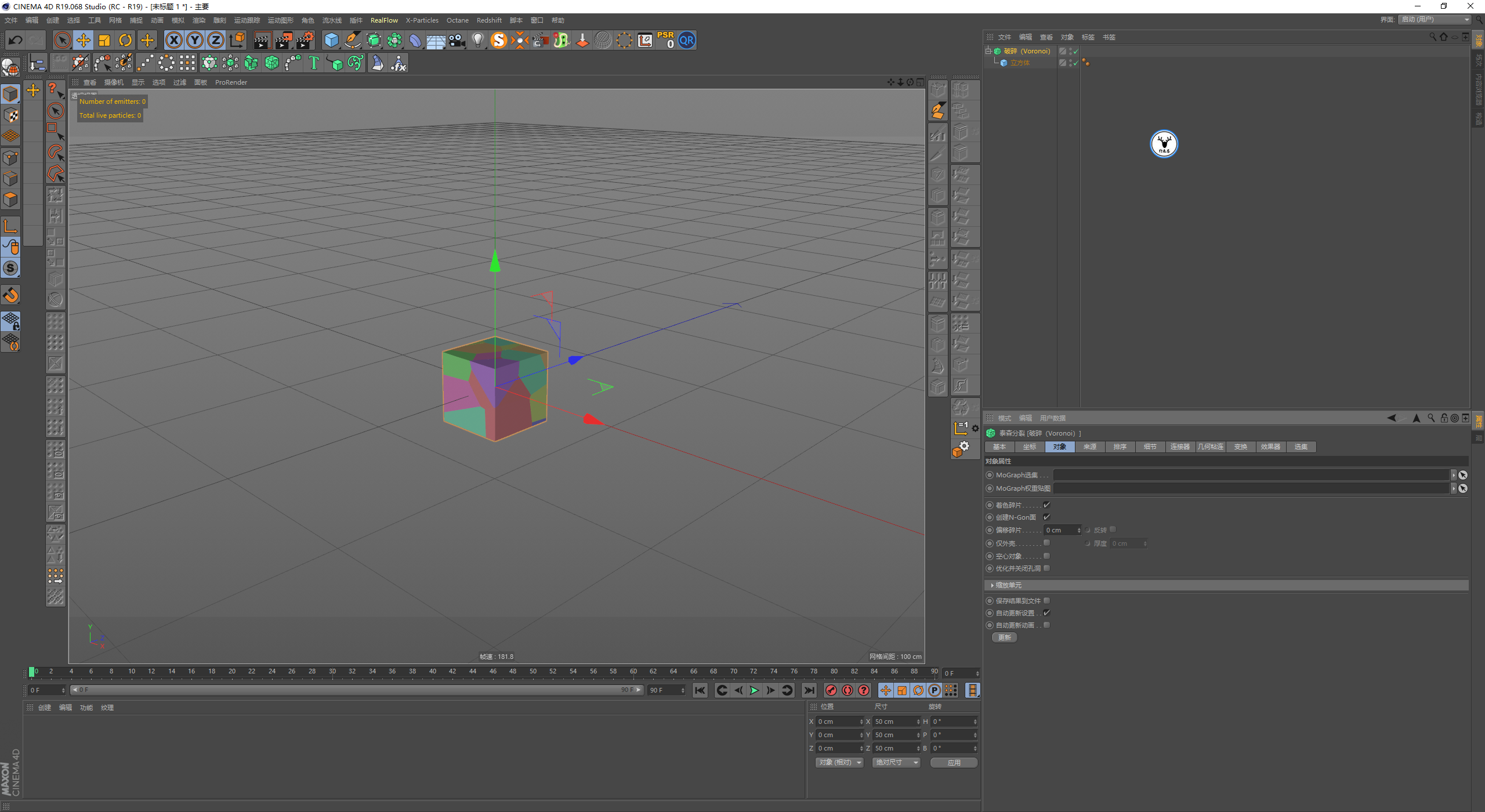

给立方体添加破碎：

现在我们要把破碎的块状变成像积木一样，所以把原本的破碎来源删除。

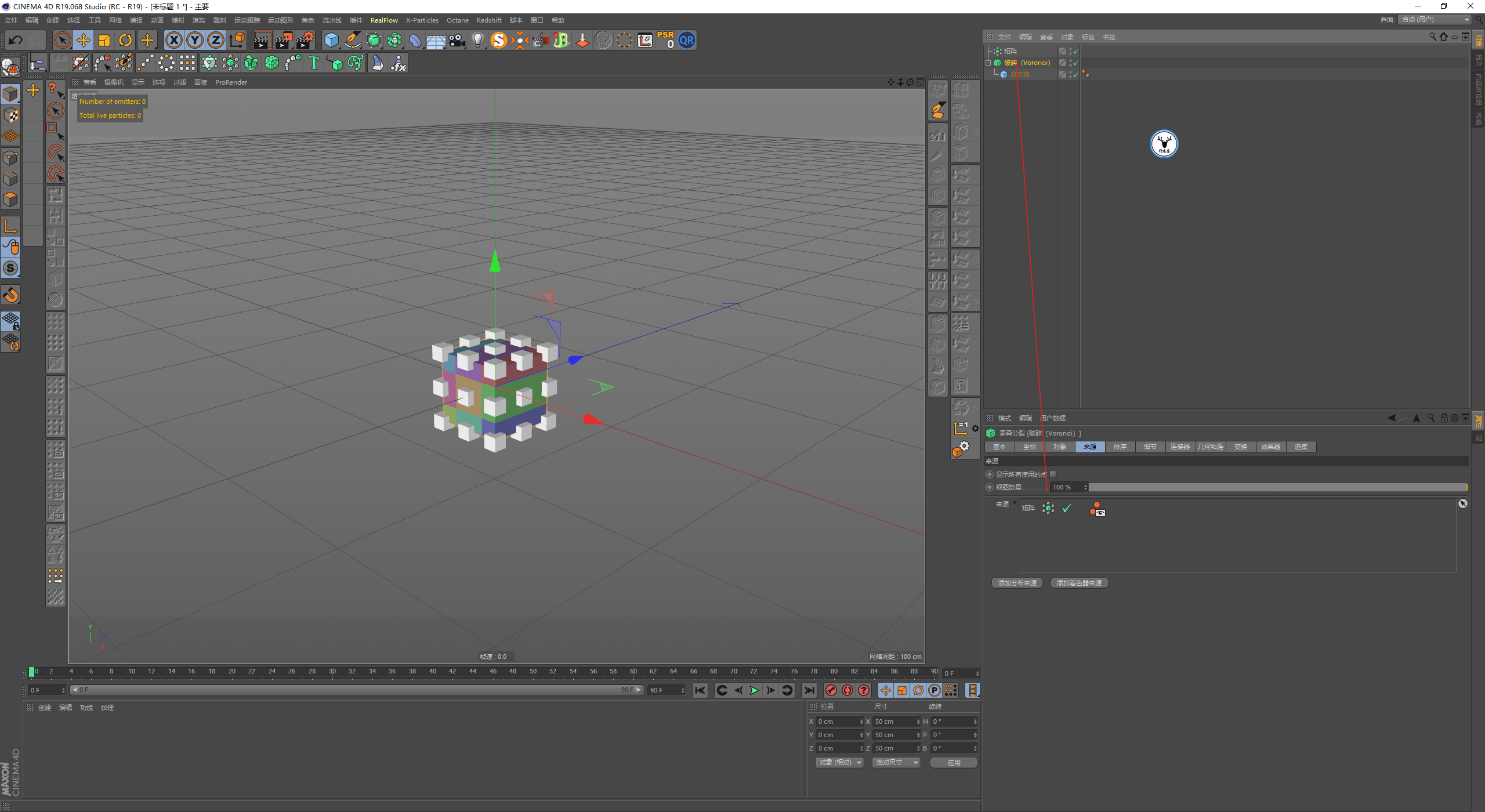

你可以直接把立方体本身拖进去增加分段来弄，我这里使用的是矩阵：

启用几何粘连，将类型选择为簇，簇数量7代表会破碎7份，随机种子大家也可以根据自己的情况进行变换：

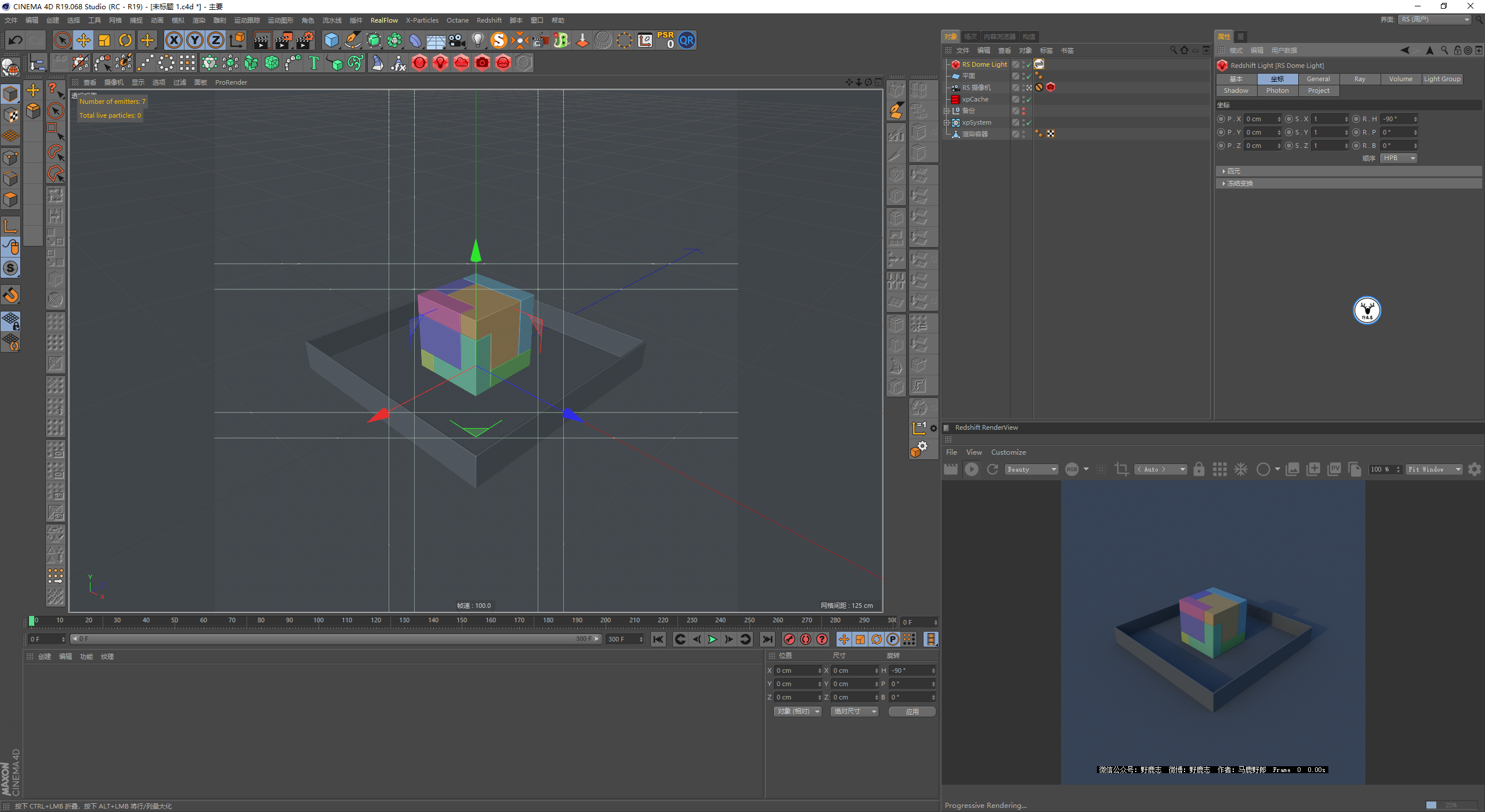

新建一个平面，C掉把它搞成一个容器，这一步不用说吧：

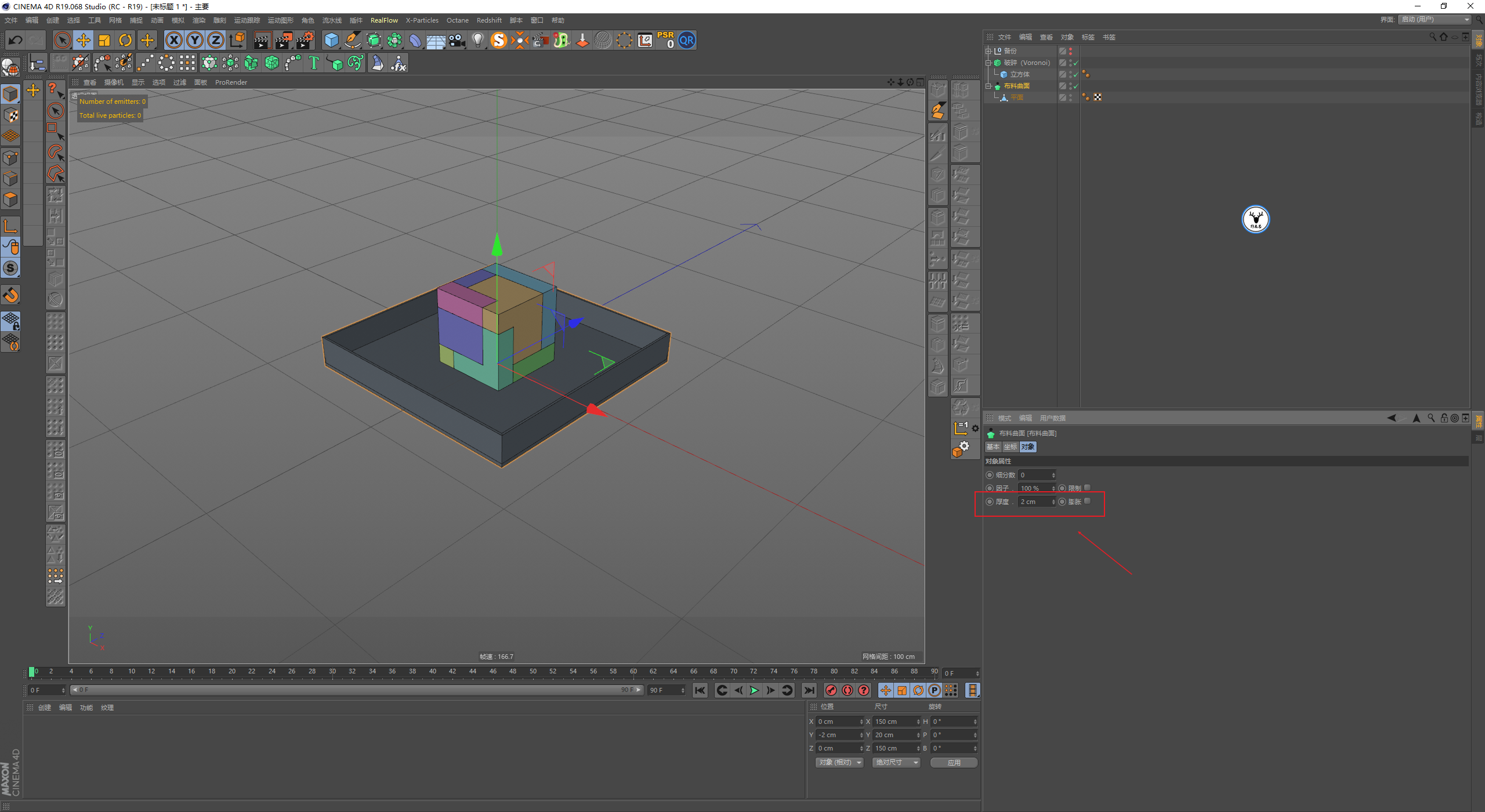

再给容器一个布料曲面增加一点厚度吧：

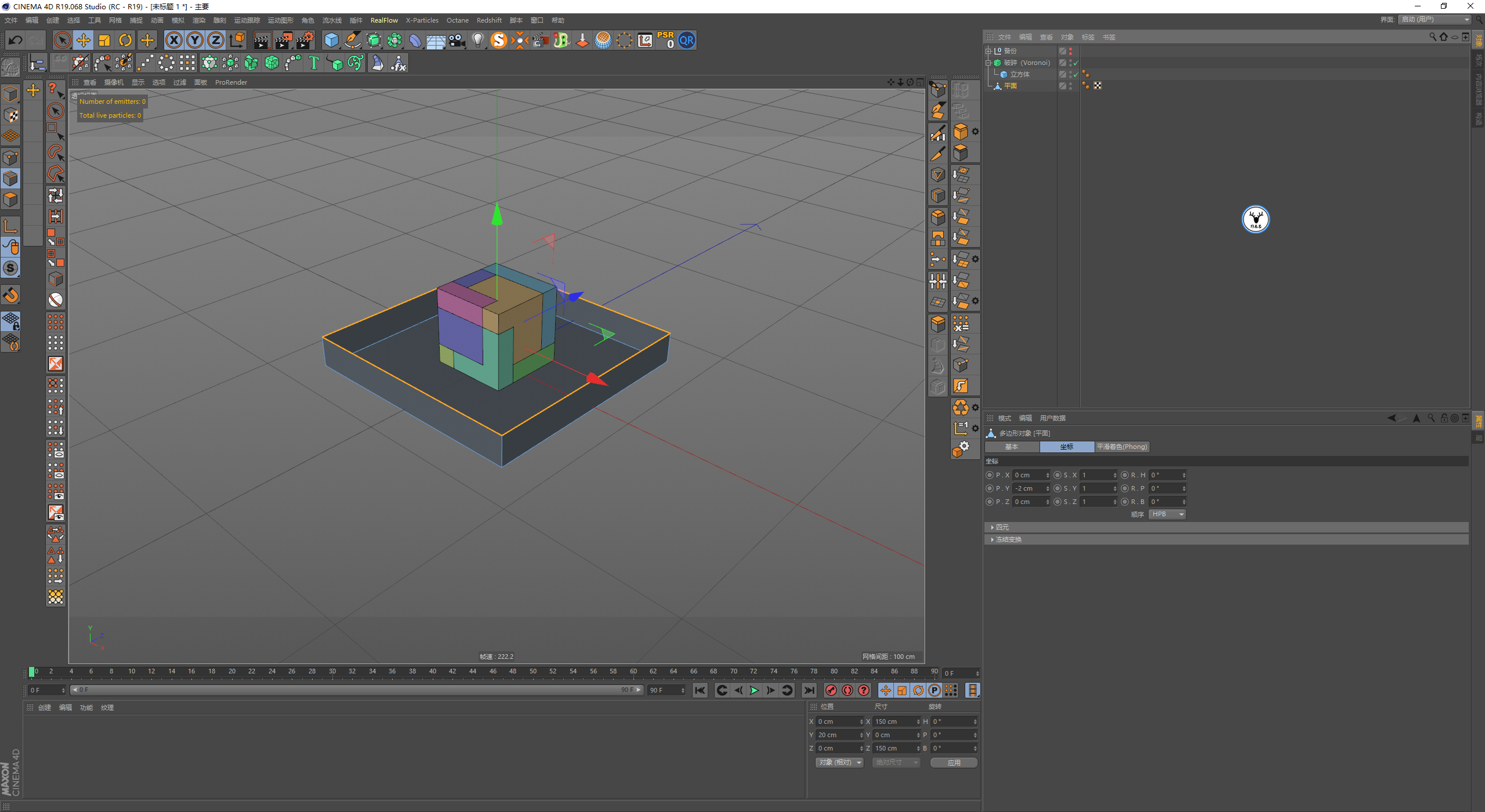

把破碎C掉，每一个积木就是单独的对象了：

原图感觉积木都是有倒角的，所以我们这里也给每一个积木添加一点倒角吧。

由于我们只需要给边缘的边添加倒角，所以直接统一添加倒角变形器是不行的，只有手动选择一下：

然后再添加倒角：

其他对象也是一样的，这里额外提示一下，过程中有可能你会遇到如图所示的对象。

添加倒角以后会破面。而且你怎么优化点啊线啊一类的都没有用：

这个其实是由于破碎出来的对象本身结构不合理导致的。

注意看一下箭头所指出连体的地方它只有一个边，正常情况下连体的地方需要有一定的面才可以：

你可以选择将连体的地方弄出一点面出来，我这里为了让模型和原模型尽量保持一致，所以选择了一个比较笨的办法。

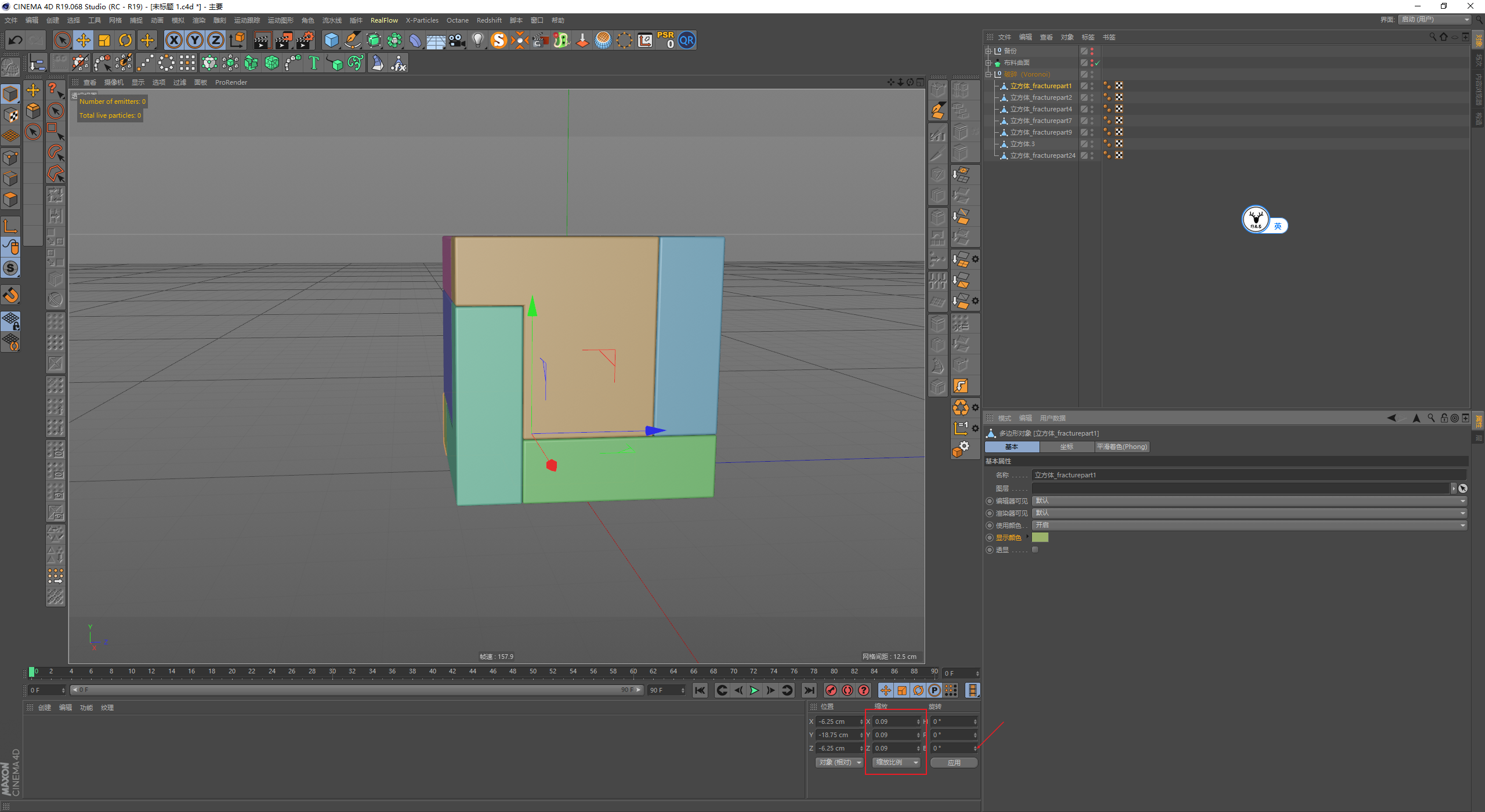

重新新建了一个立方体，然后比照着原模型重新进行建模，过程中你可以按谢福特加M来更改位移的量化值：

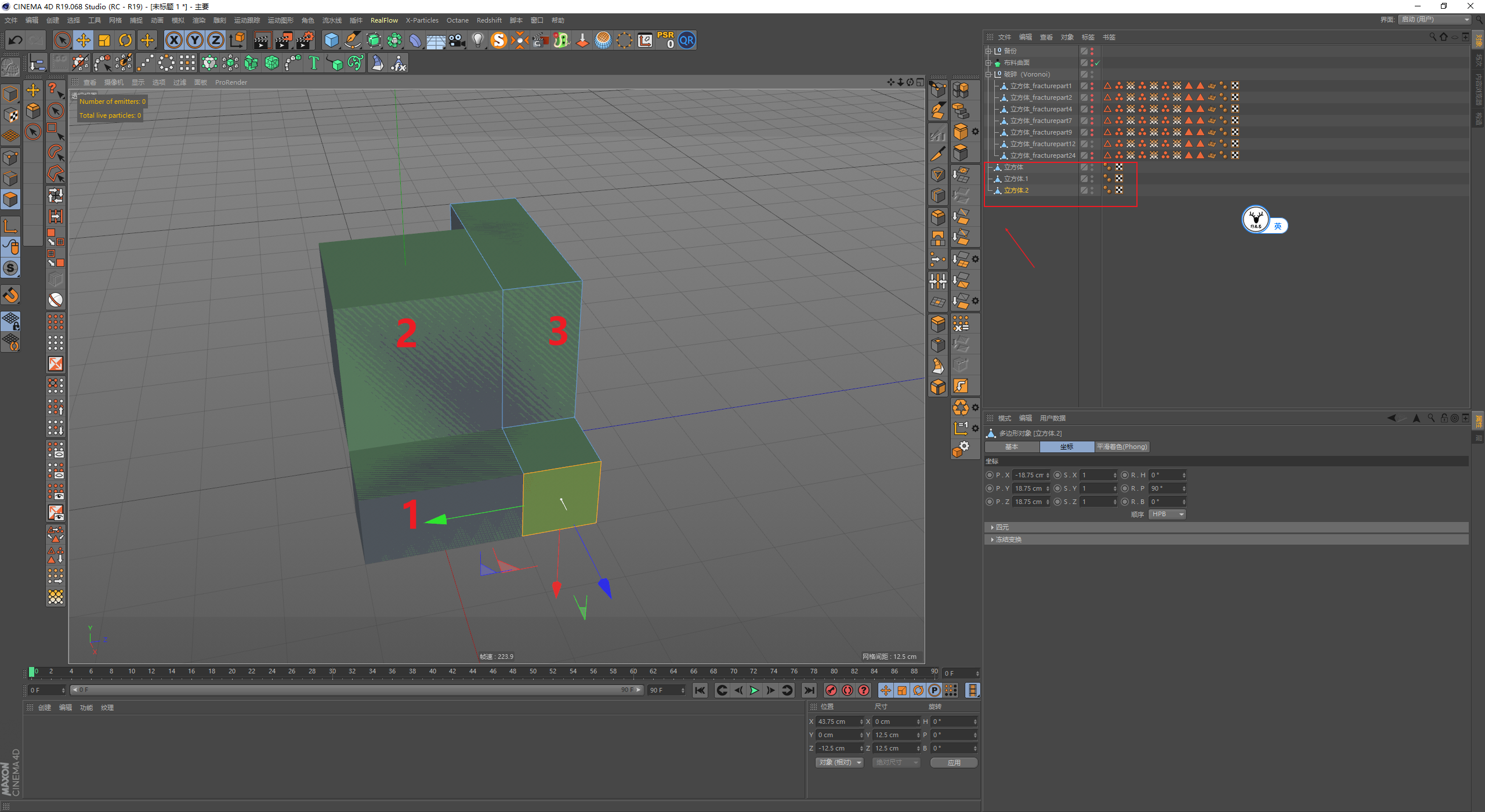

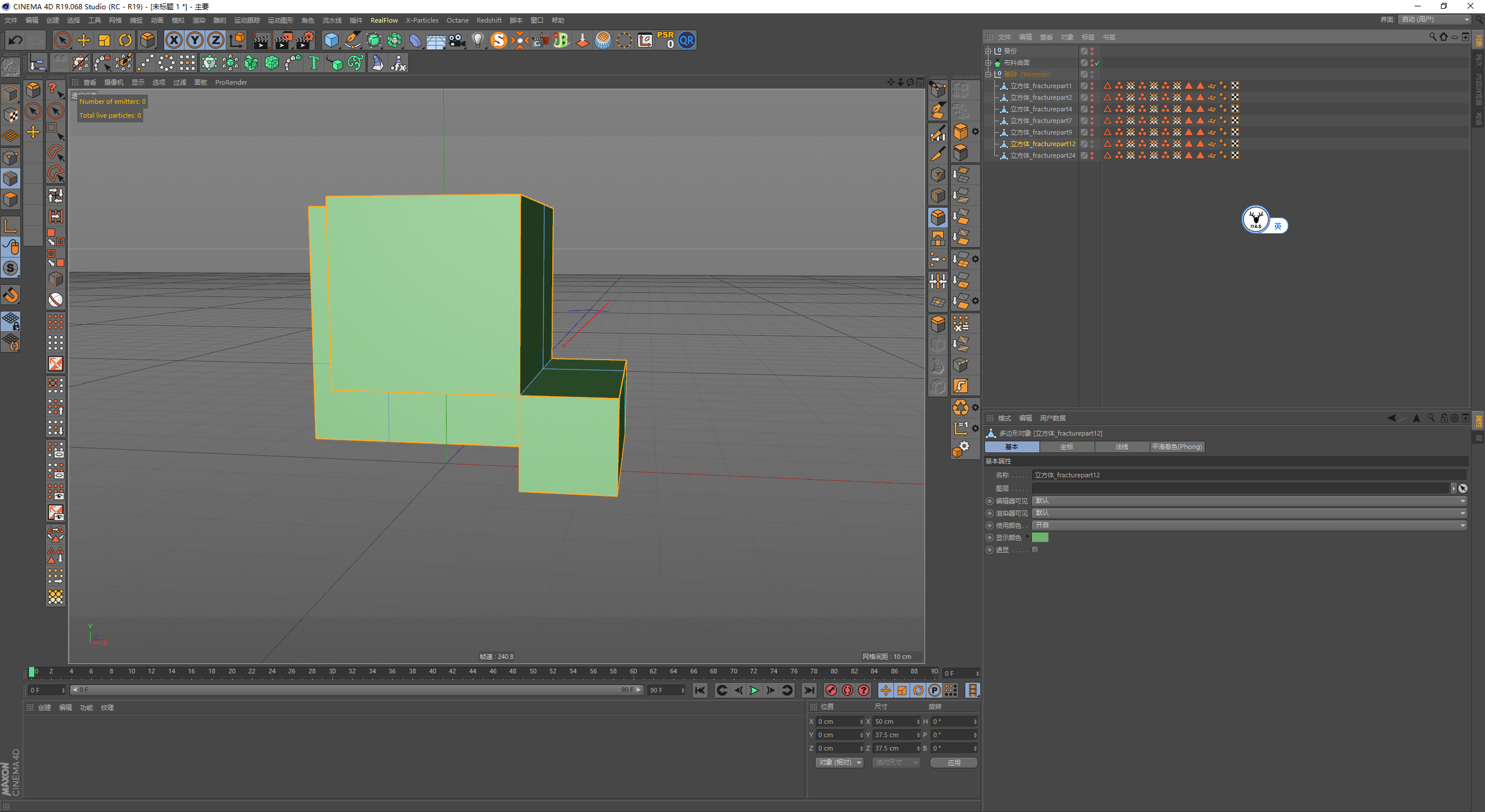

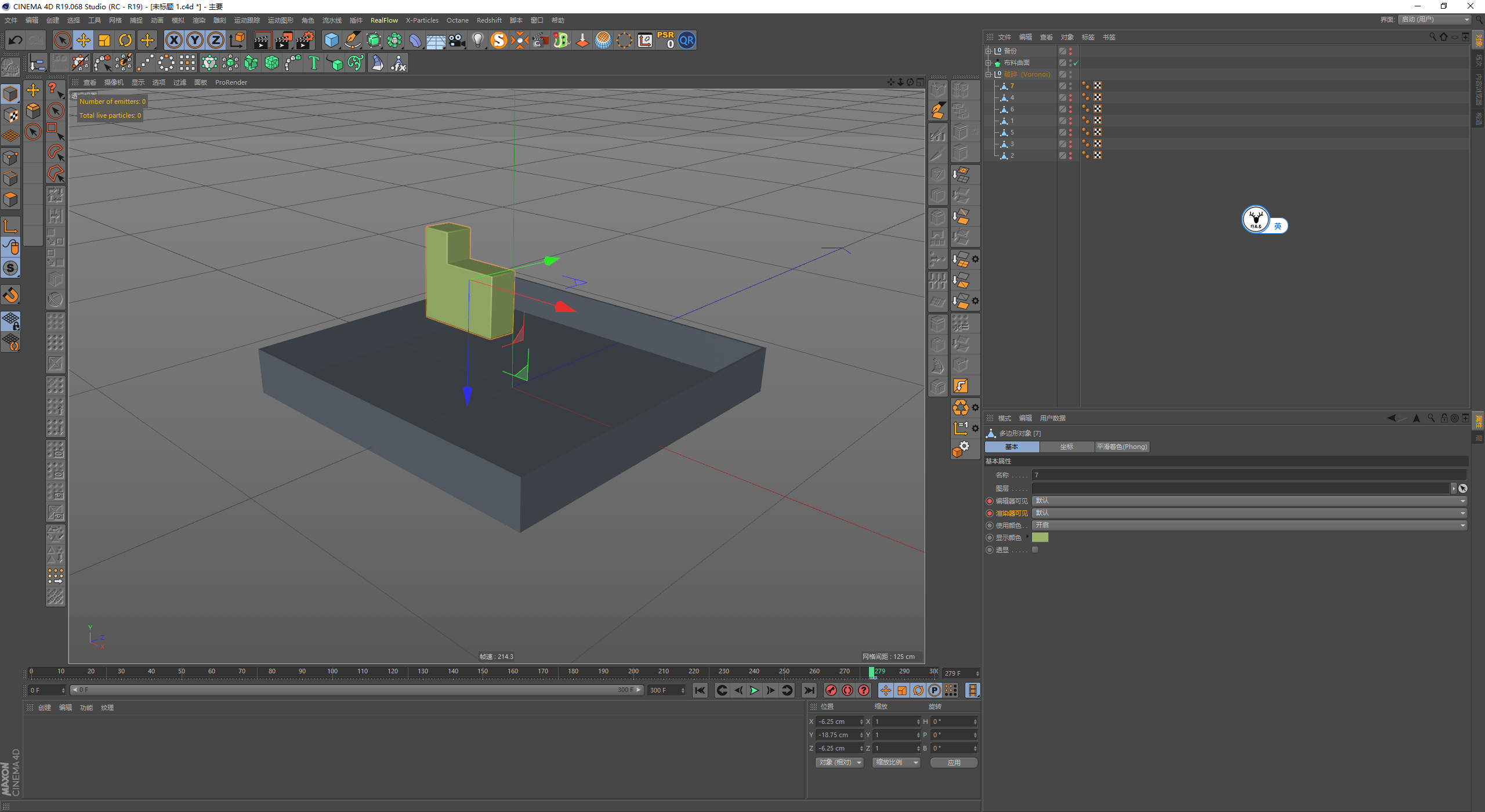

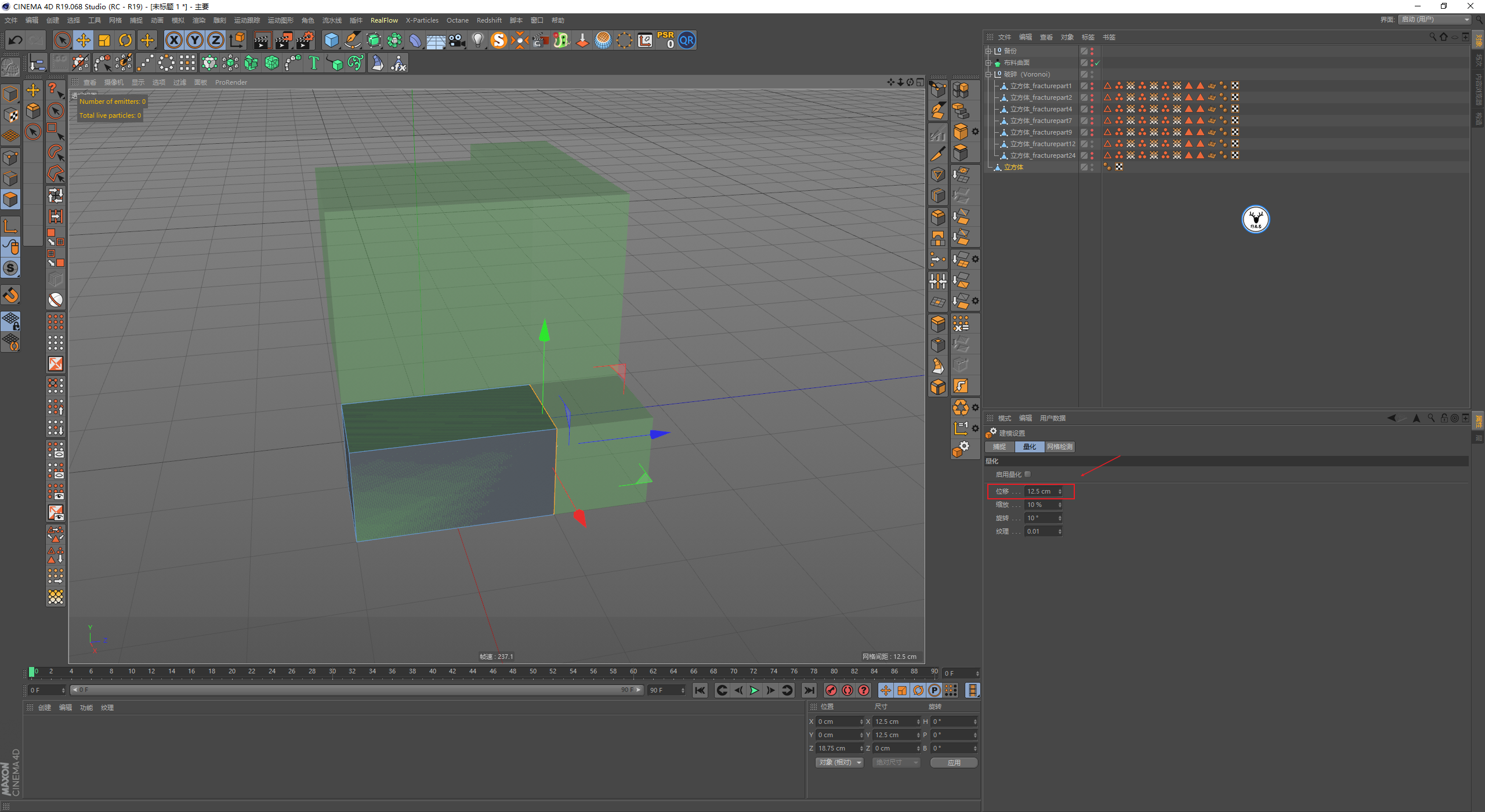

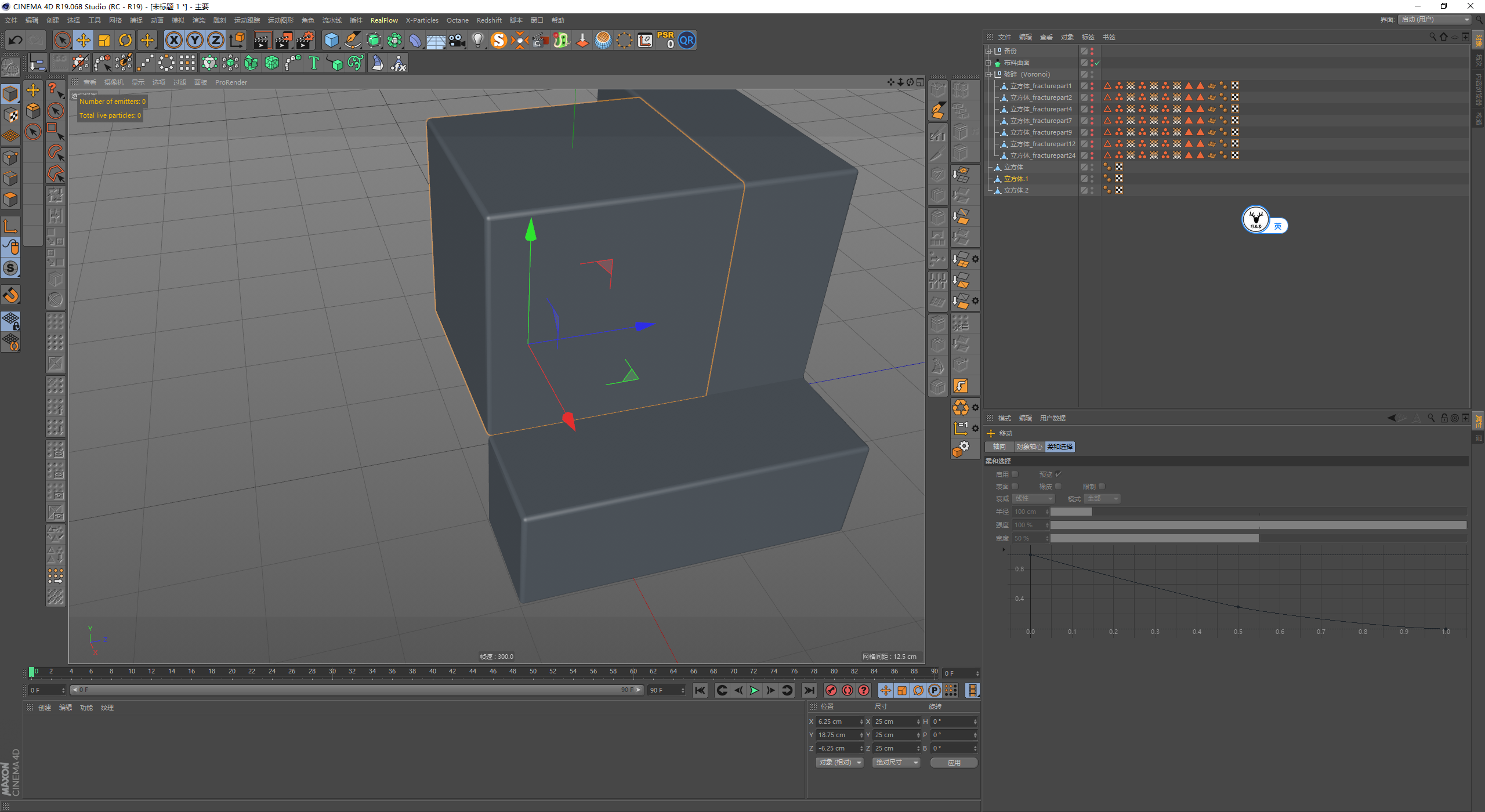

如图所示，我把原对象分成了三个部分来制作：

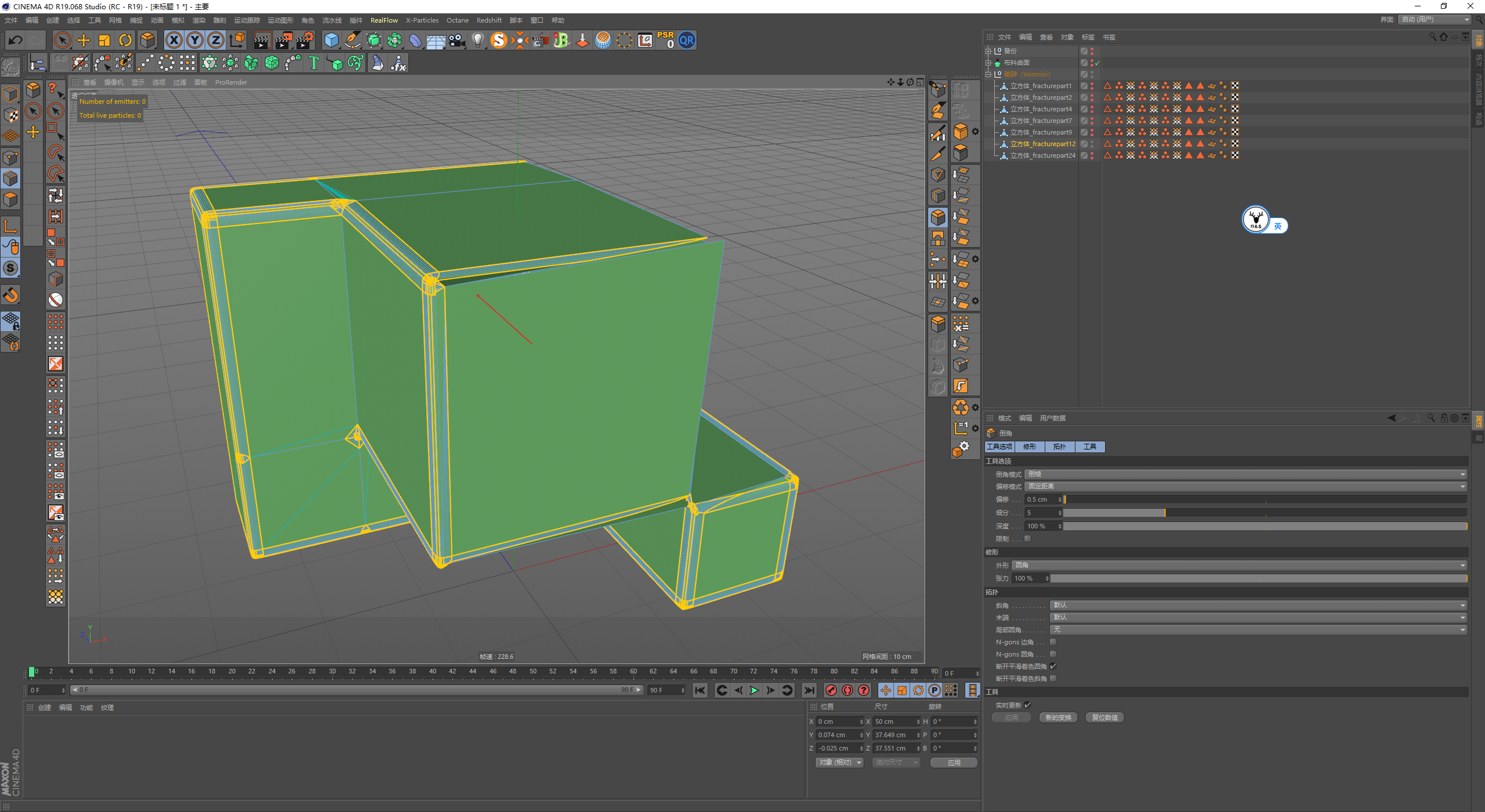

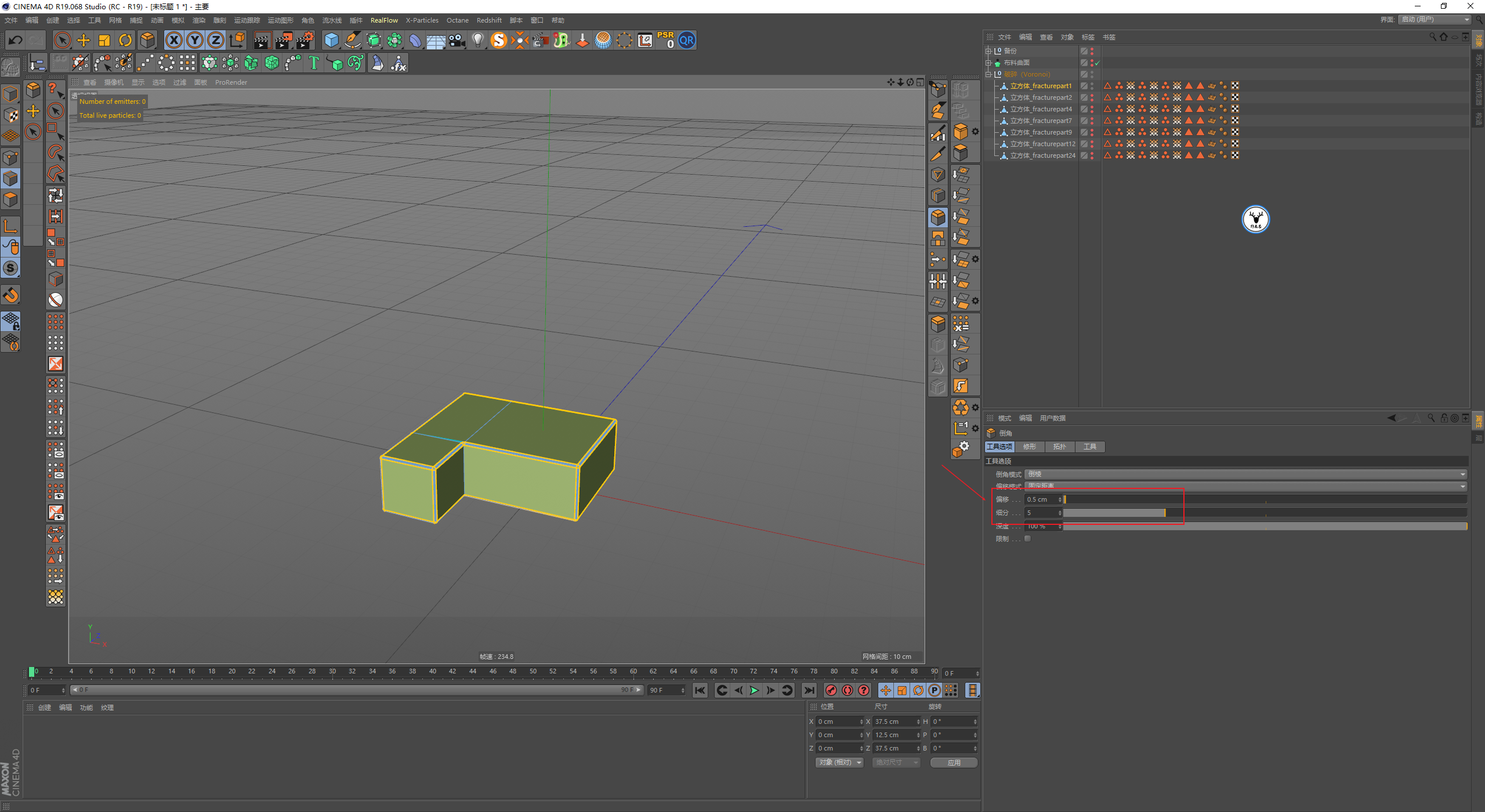

分别将三个对象需要倒角的地方进行倒角：

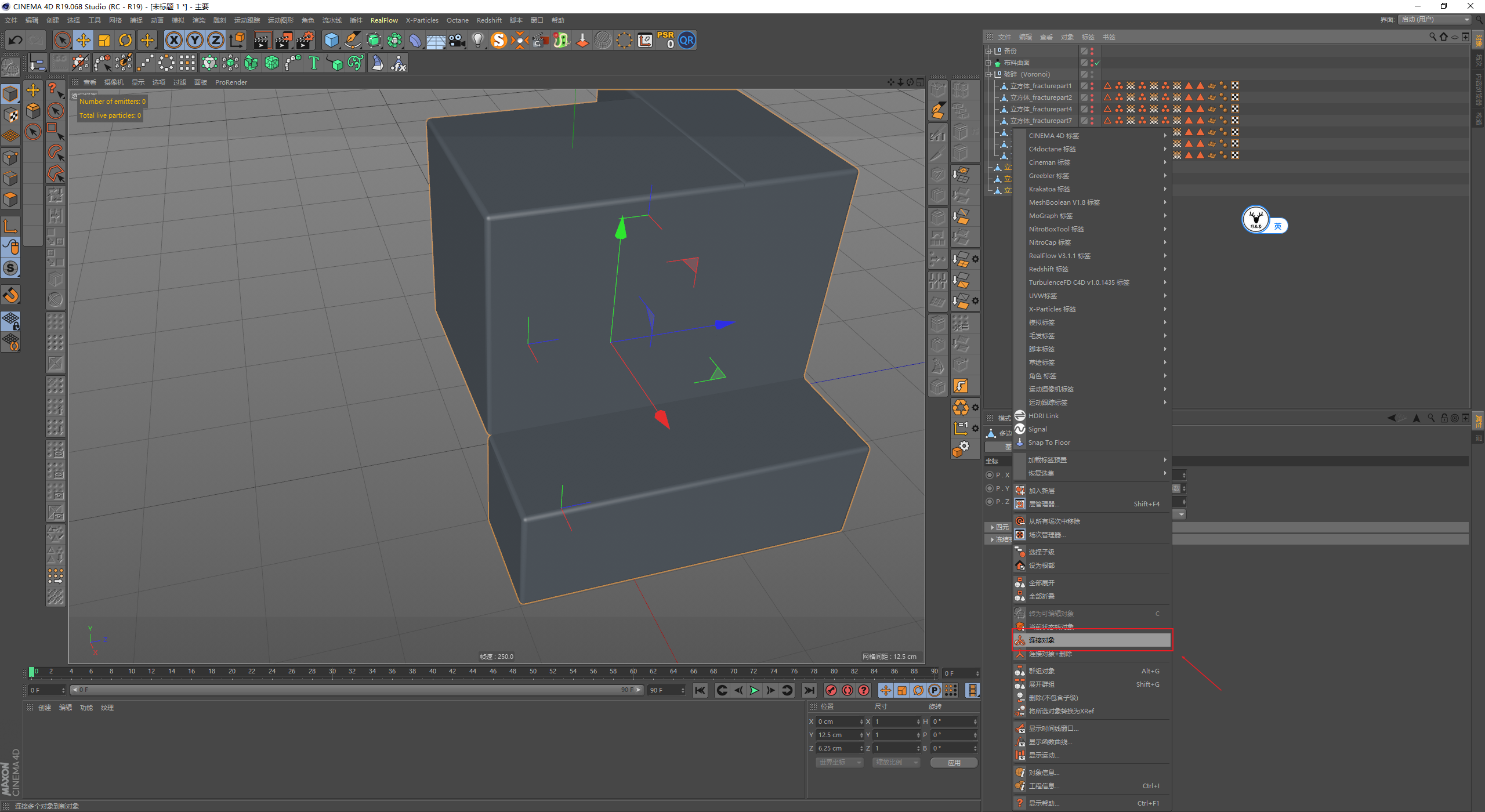

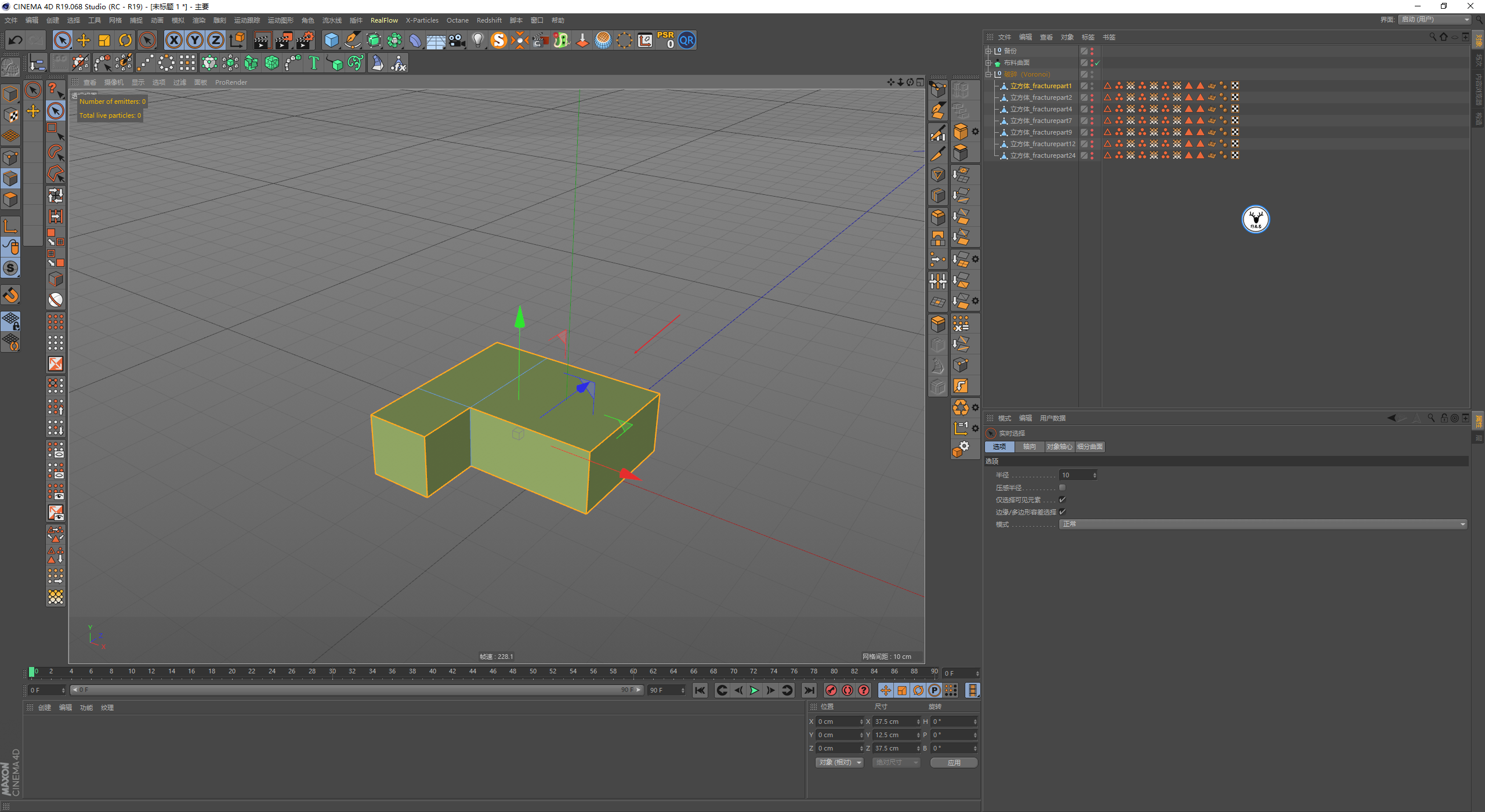

然后再将这三个对象连接成一个对象：

还是将对象的显示颜色改改吧，之前没倒角的模型就可以删了：

另外现在的每个积木的面是贴在一起的，而我们后面每个积木要上不同颜色的材质。

共面可能会导致渲染的时候面的颜色会闪烁，所以把每个积木都缩小一丢丢，不要让他们紧贴在一起：

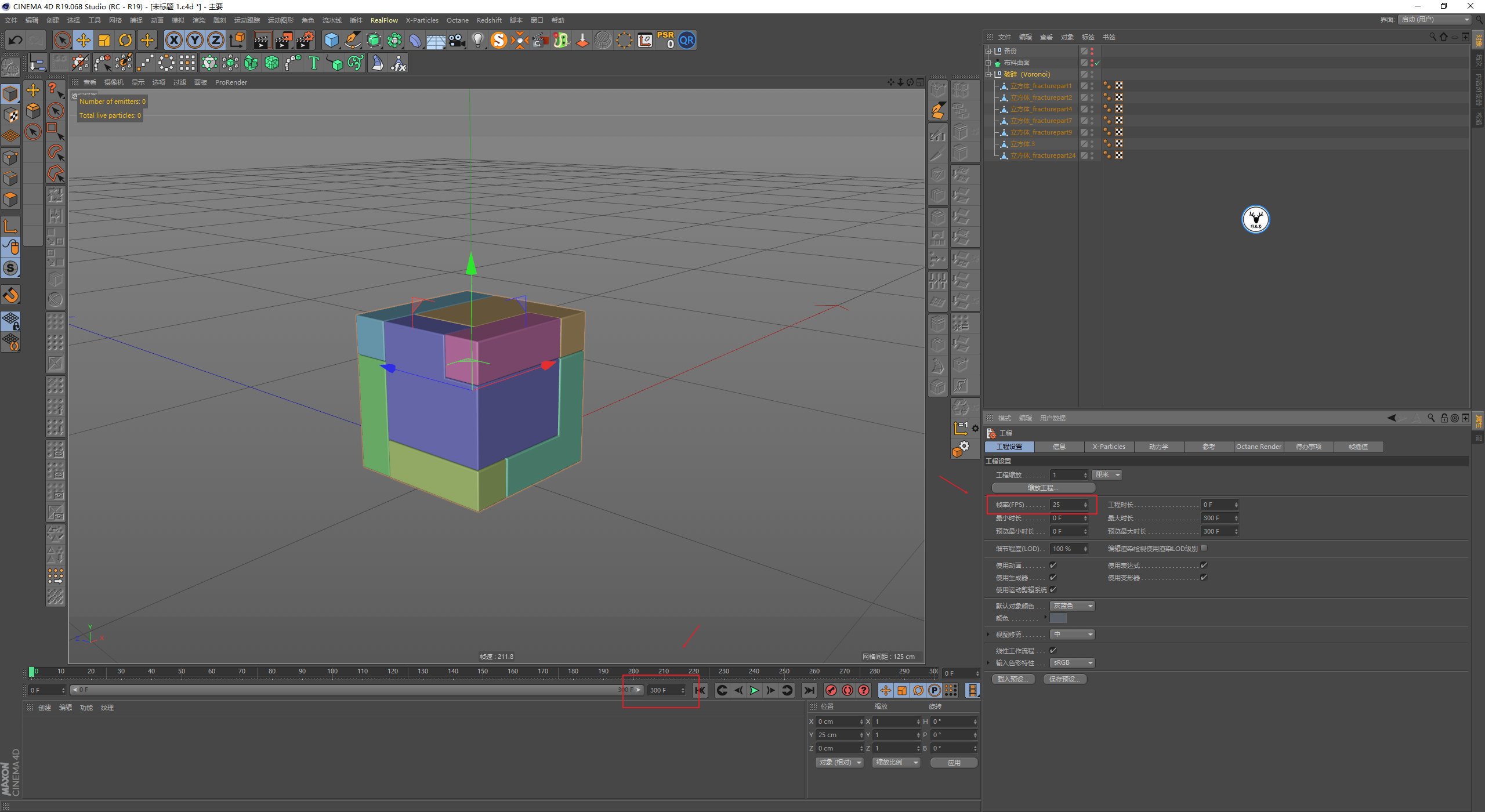

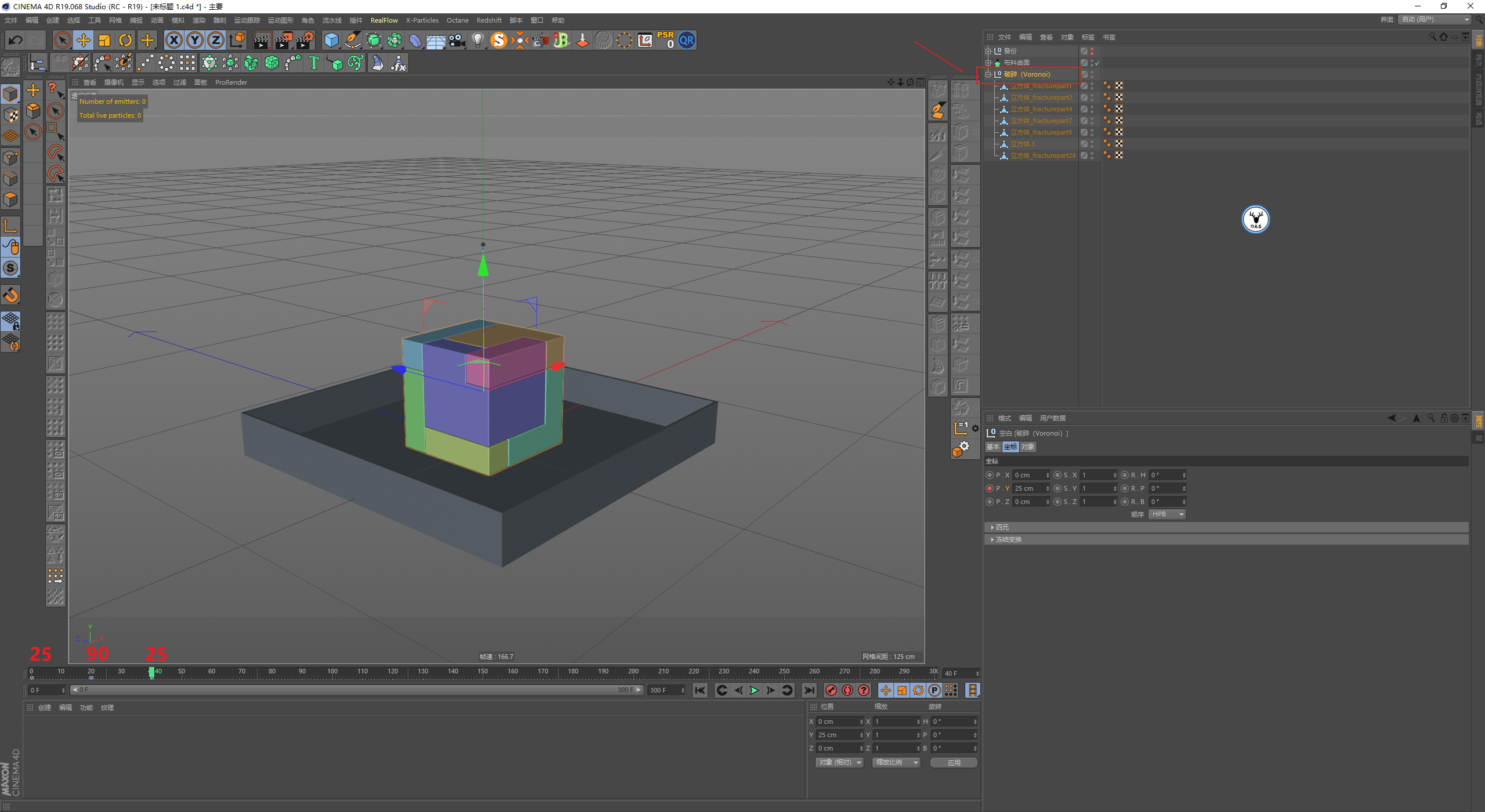

对象处理完毕以后就准备对立方体K动画了，先将帧速率改为25，总时长300：

这里和以前写的弹跳立方体方法一样，对破碎的组的Y轴K位移关键帧：

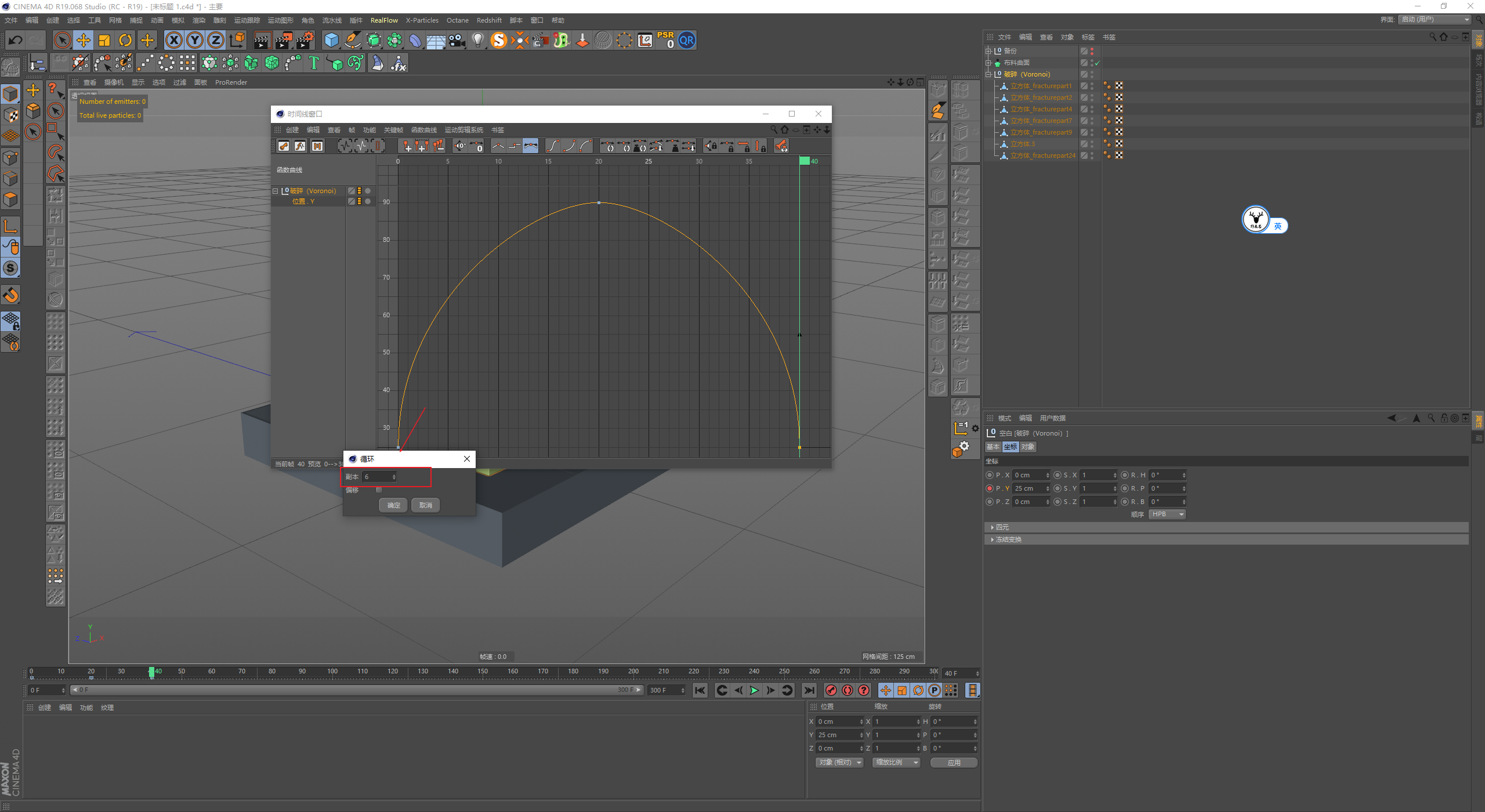

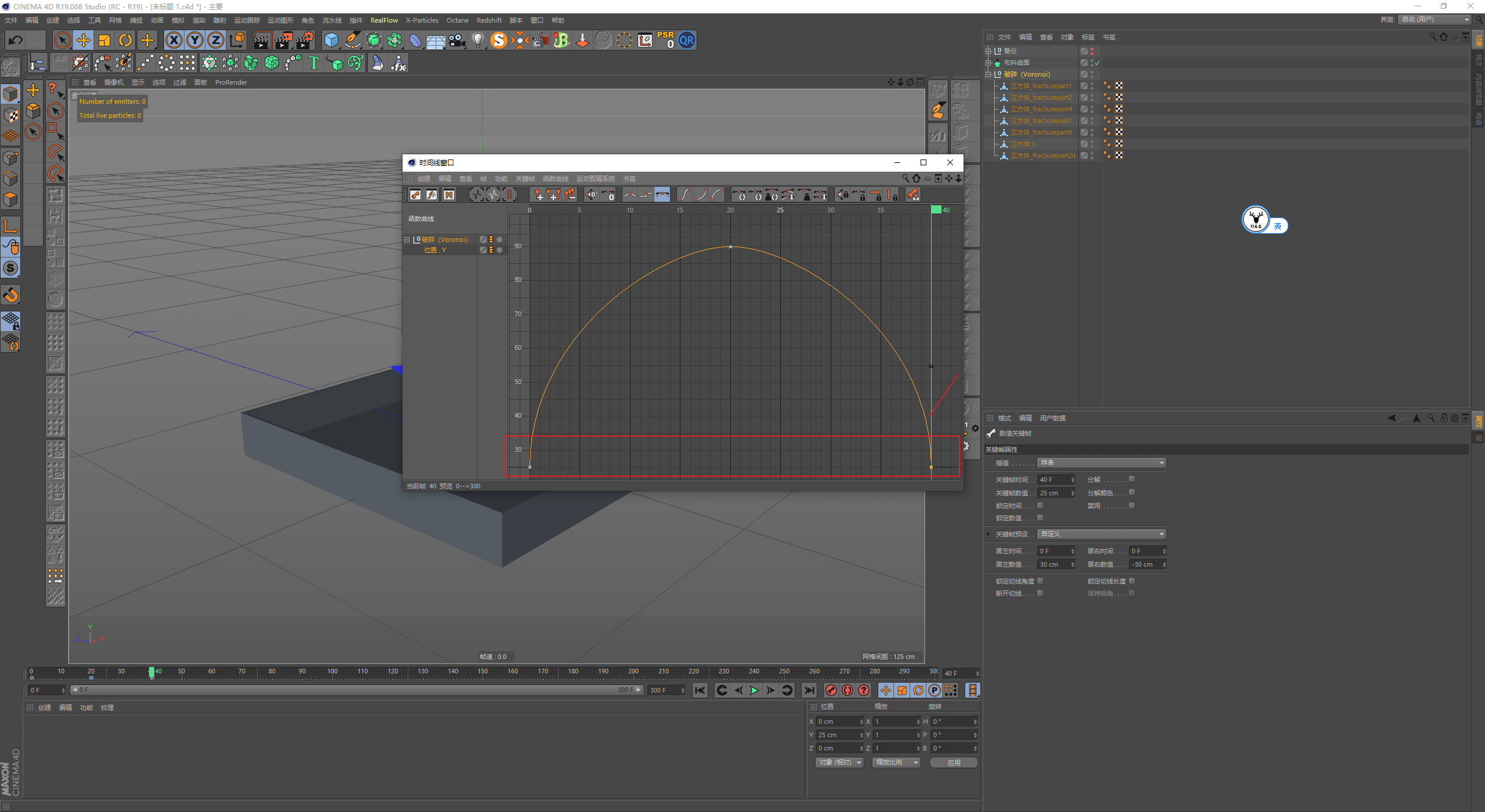

修改运动函数曲线：

关键帧-帧循环里循环6份：

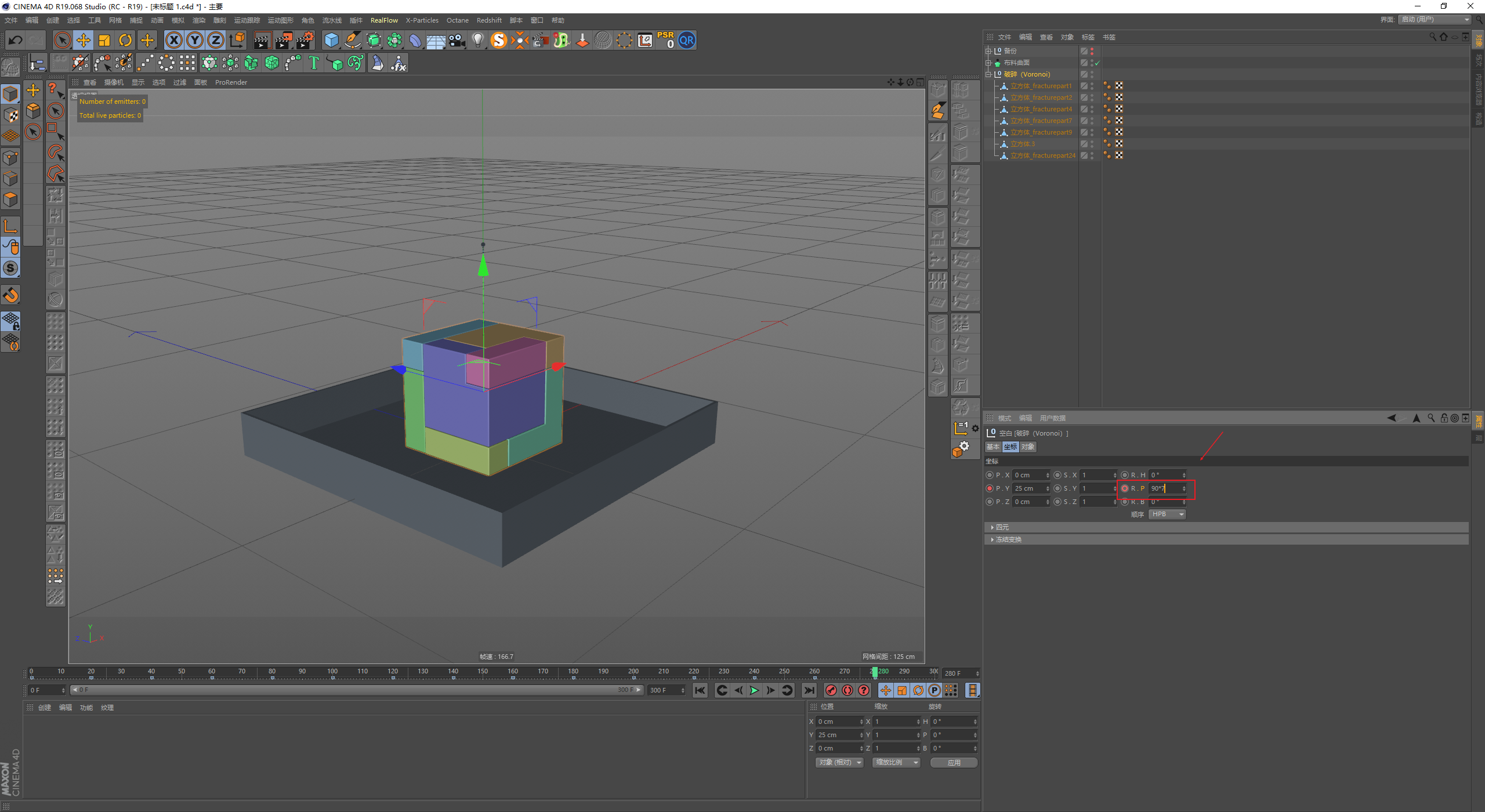

让立方体在P轴旋转90*7度：

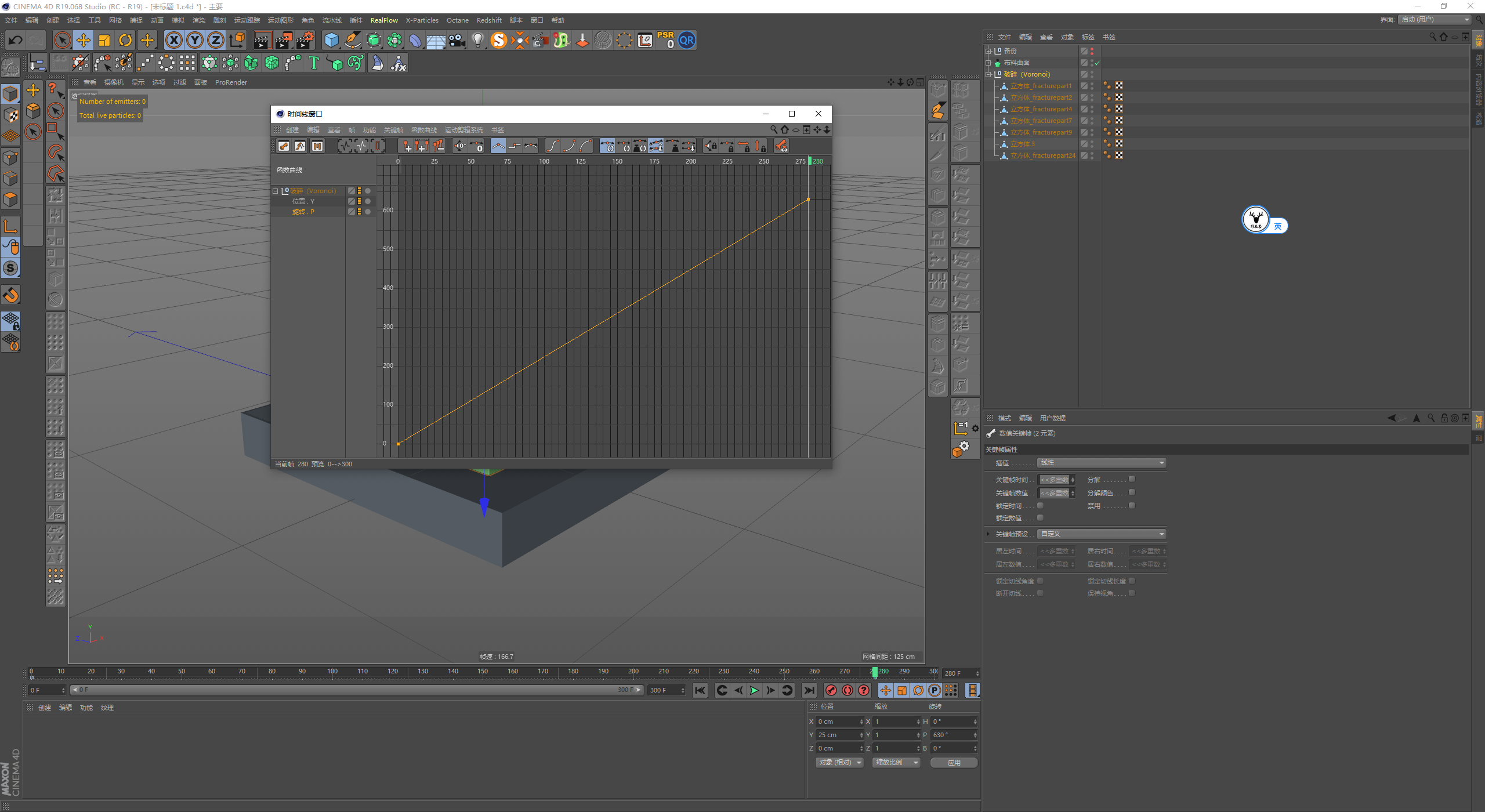

再把旋转的运动函数曲线改为线性的，这样立方体跳动的动画就做好了：

接下来在立方体第一次跳转落地的时候，选择一个你认为合适的立方体作为第一个消失的对象。

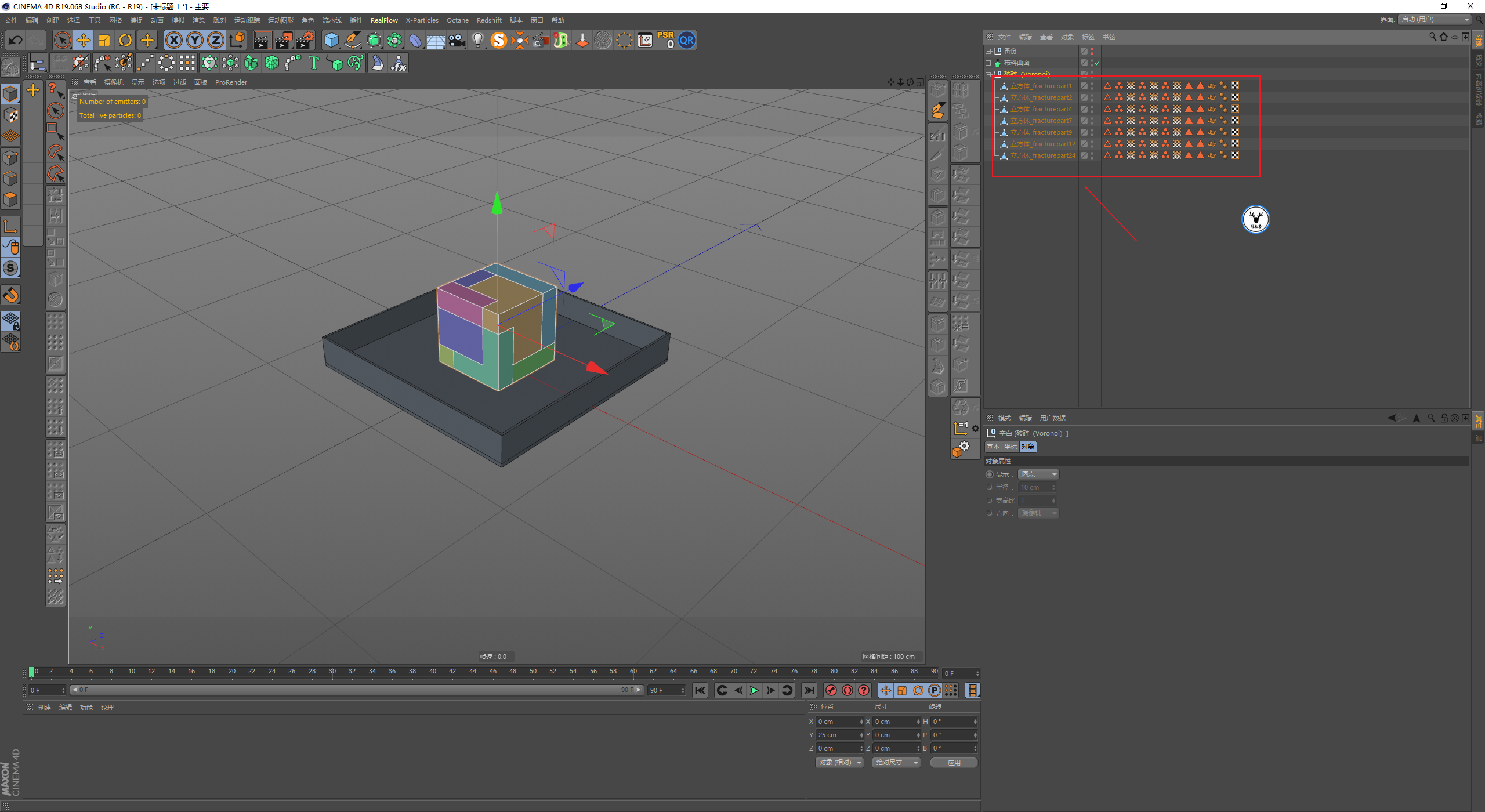

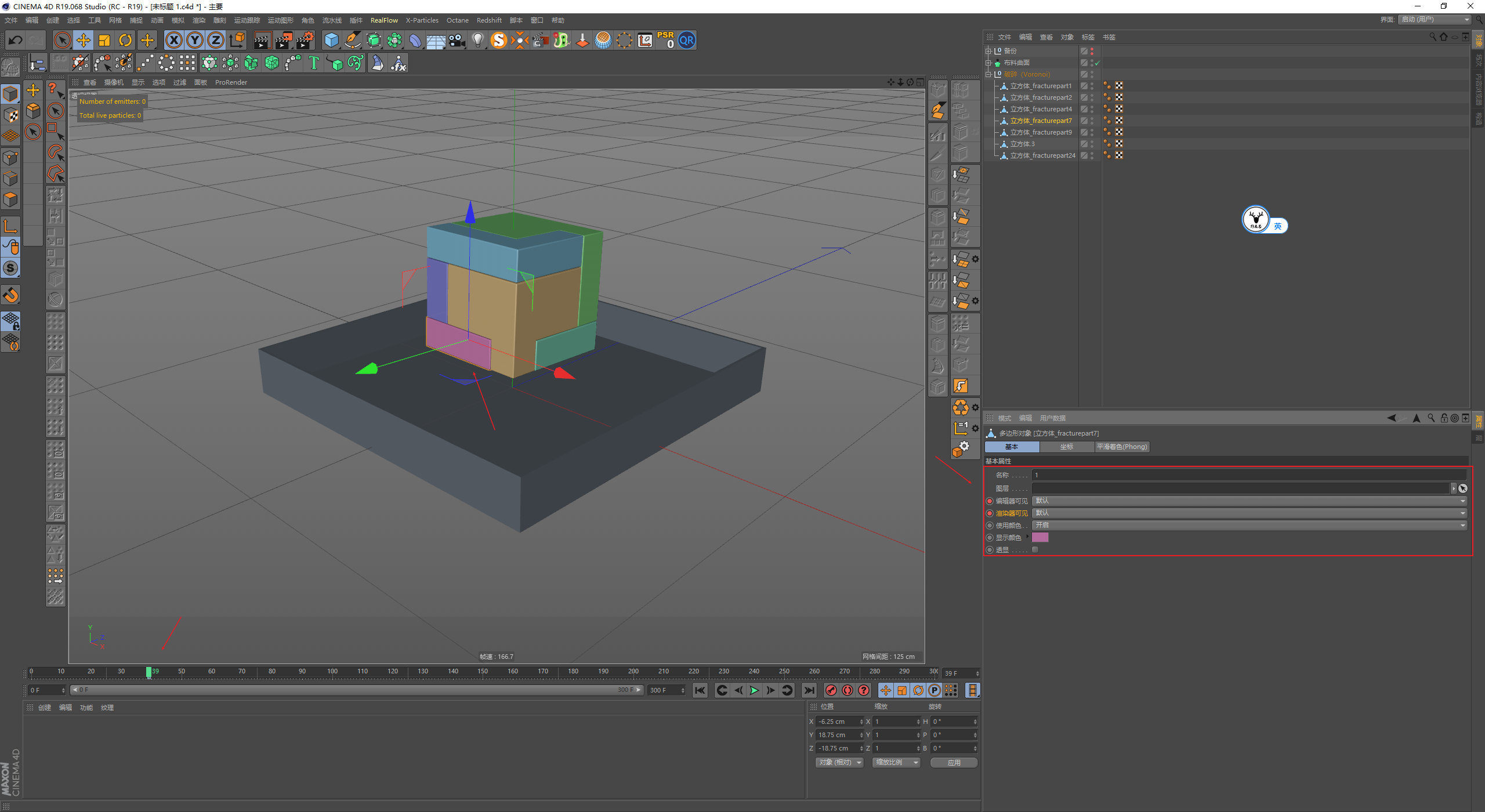

直接在编辑器及渲染可见这里K关键帧就行了，记得把名字重命名一下，以免后面搞混淆：

后面重复的内容我就不赘述了：

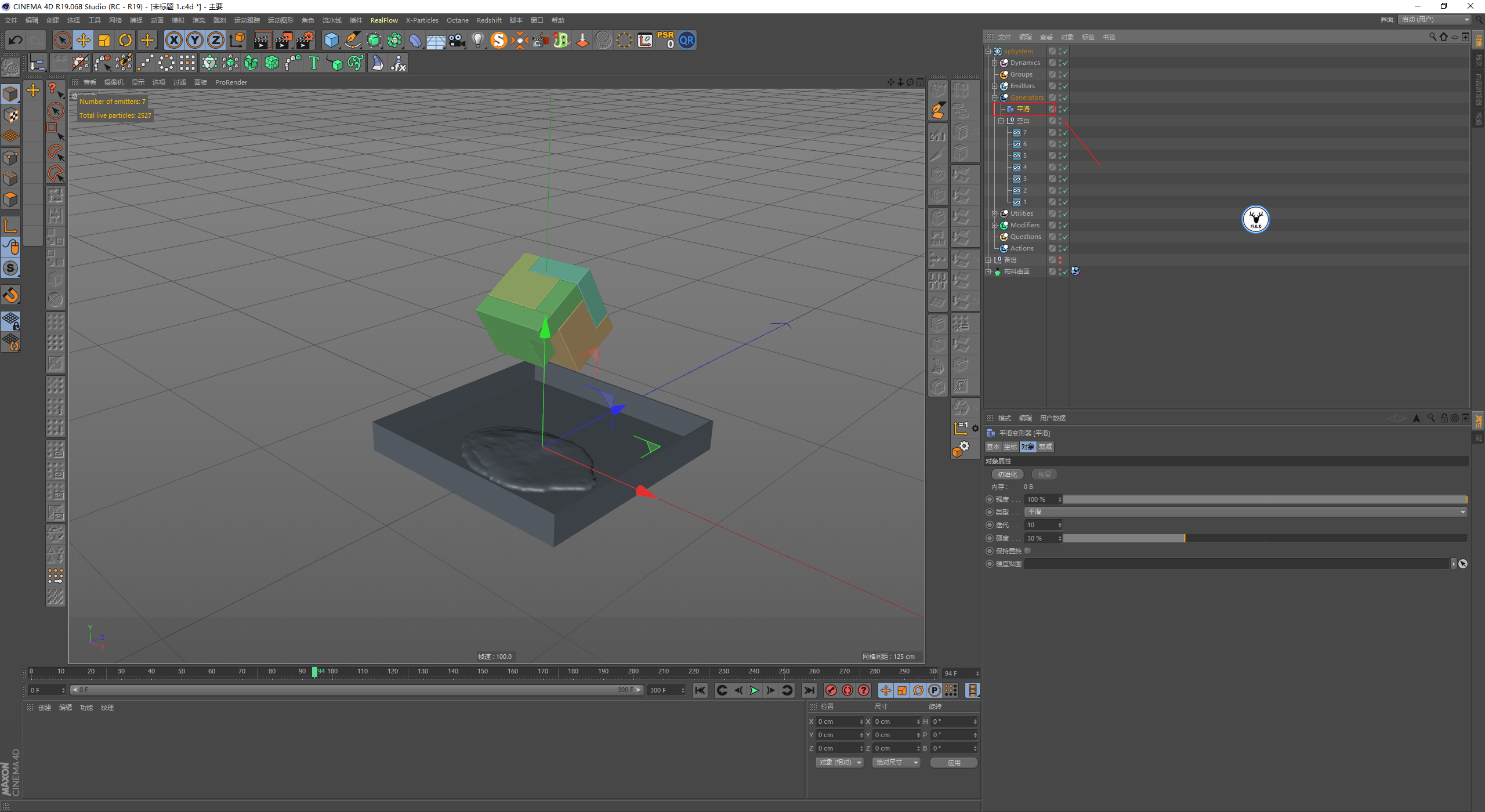

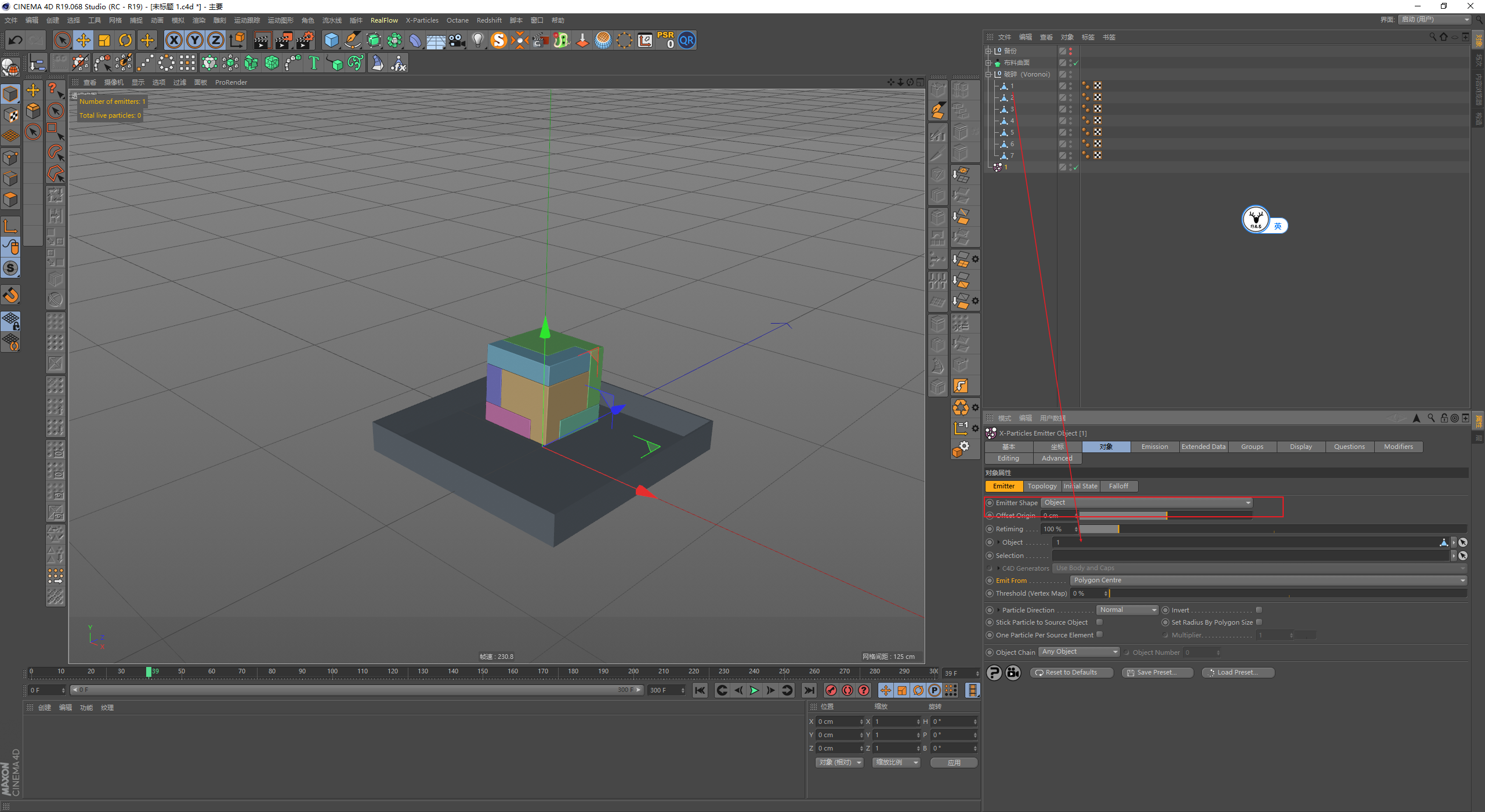

下面就是流体模拟部分了，新建发射器，以对象的模式进行发射，把第一个积木拖进去，同样对应的重命名一下以免混淆：

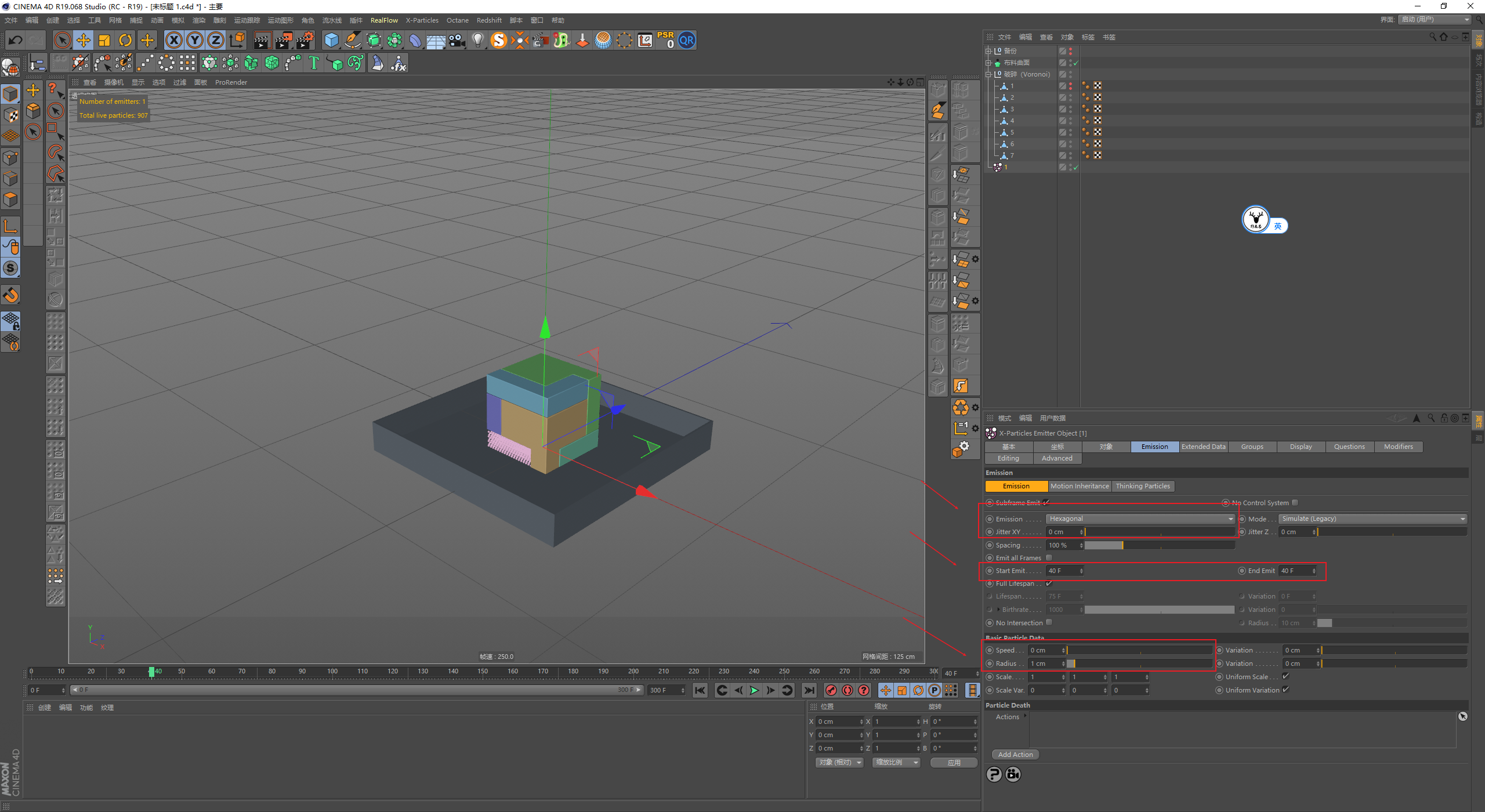

发射的类型改为六边形，让它只在对象消失的时候发射一帧，速度改为0，粒子半径我这里设置为1：

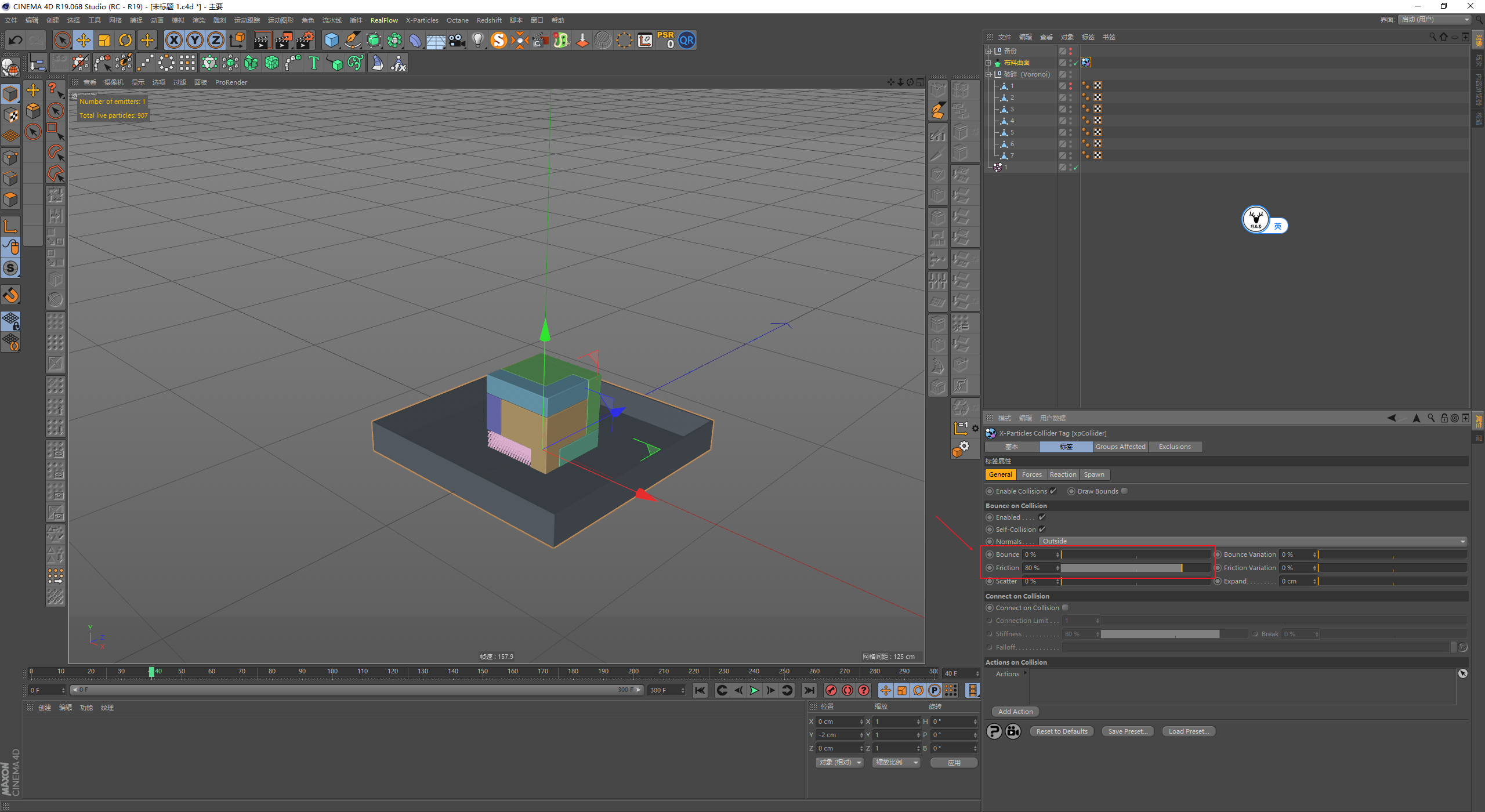

给容器添加XP碰撞标签，反弹关掉，摩擦可以适当增加一点：

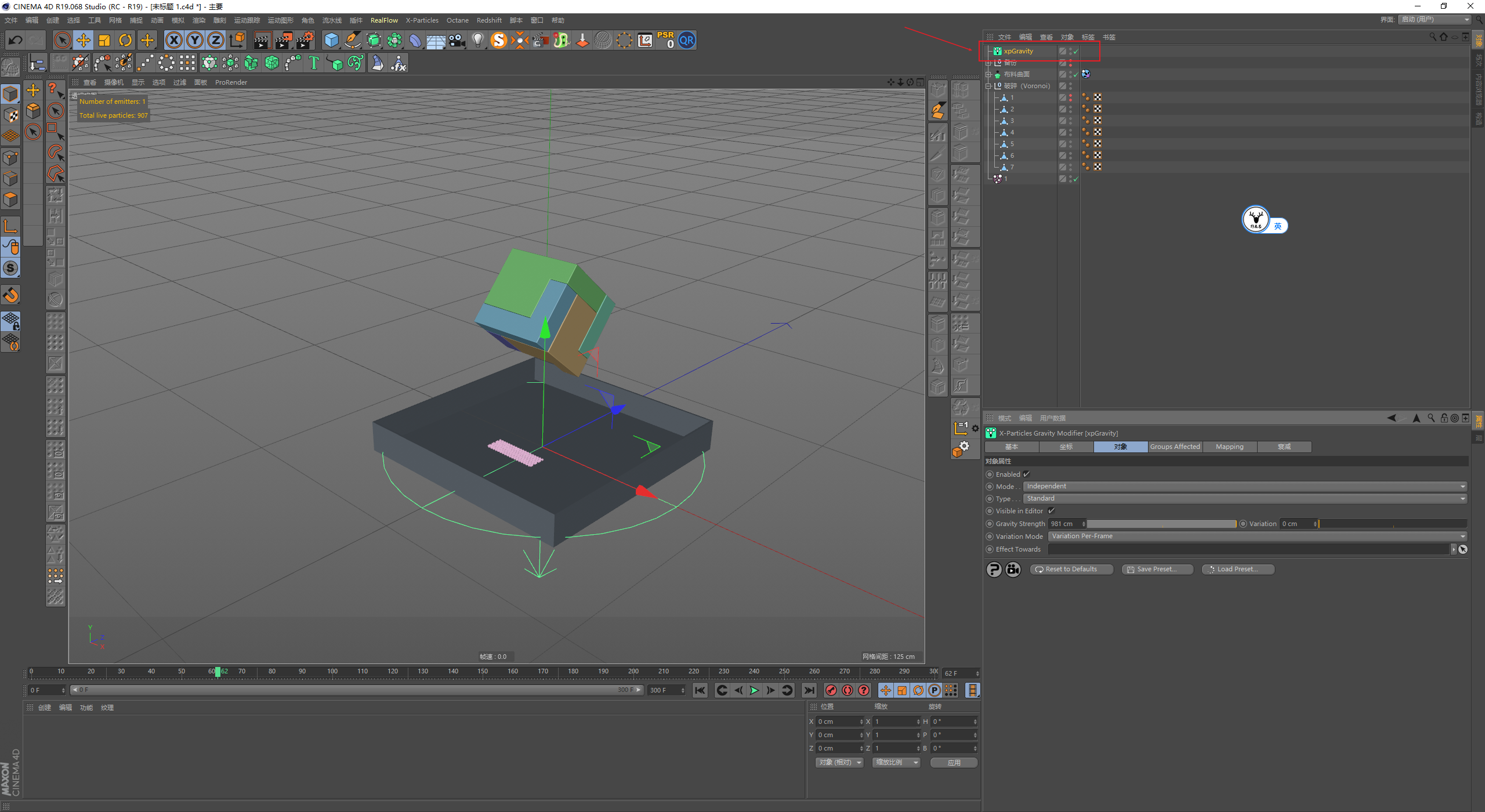

给场景添加重力：

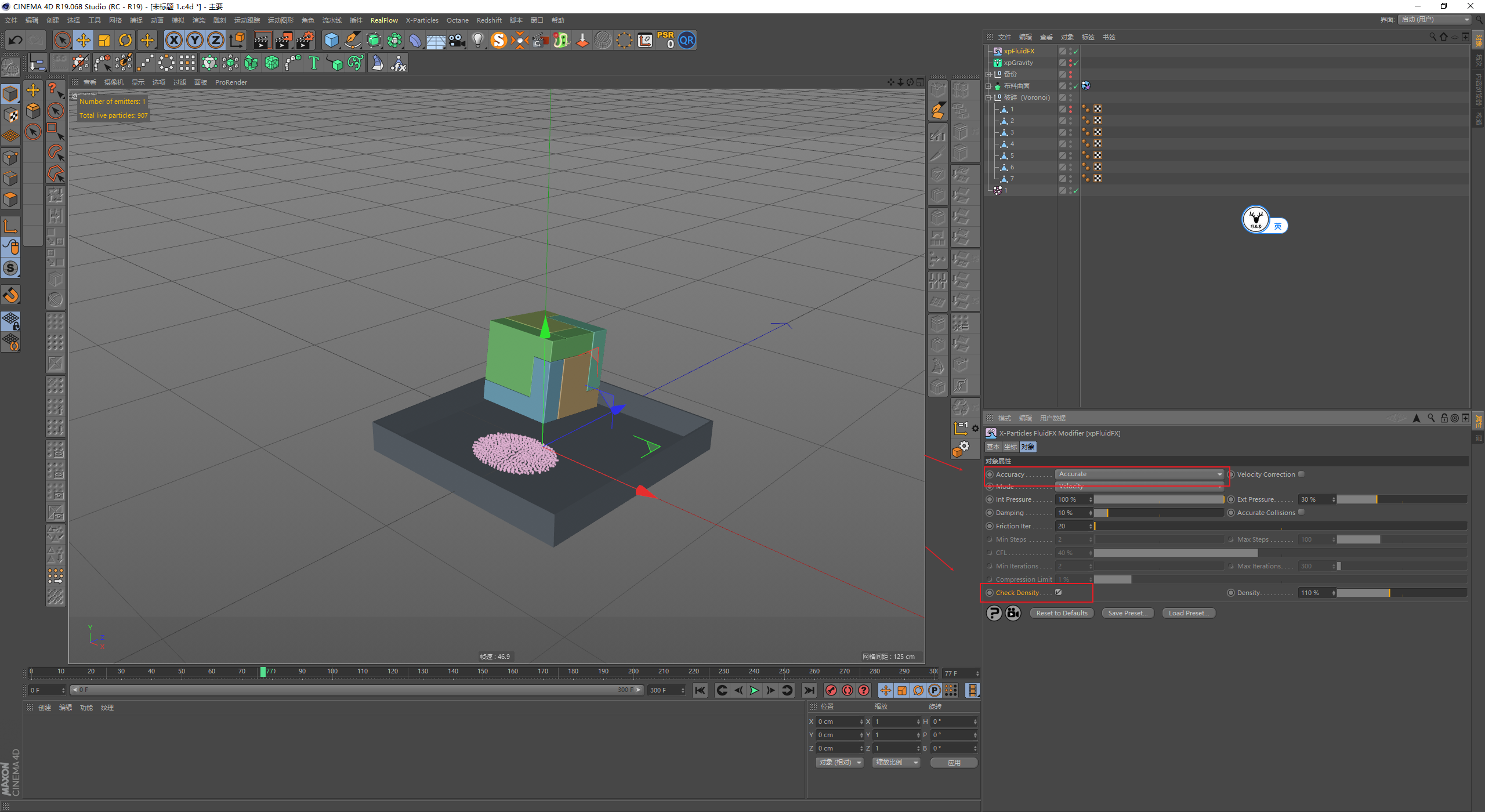

给场景添加XpFluidFX，因为后面我想弄不同的粘度和张力的液体。

所以这里我把模拟改为了精准，然后勾选了检查密度，其他参数都是保持默认：

后面同样是重复的操作这里就不赘述了，无非是改一下发射对象以及发射帧的时间：

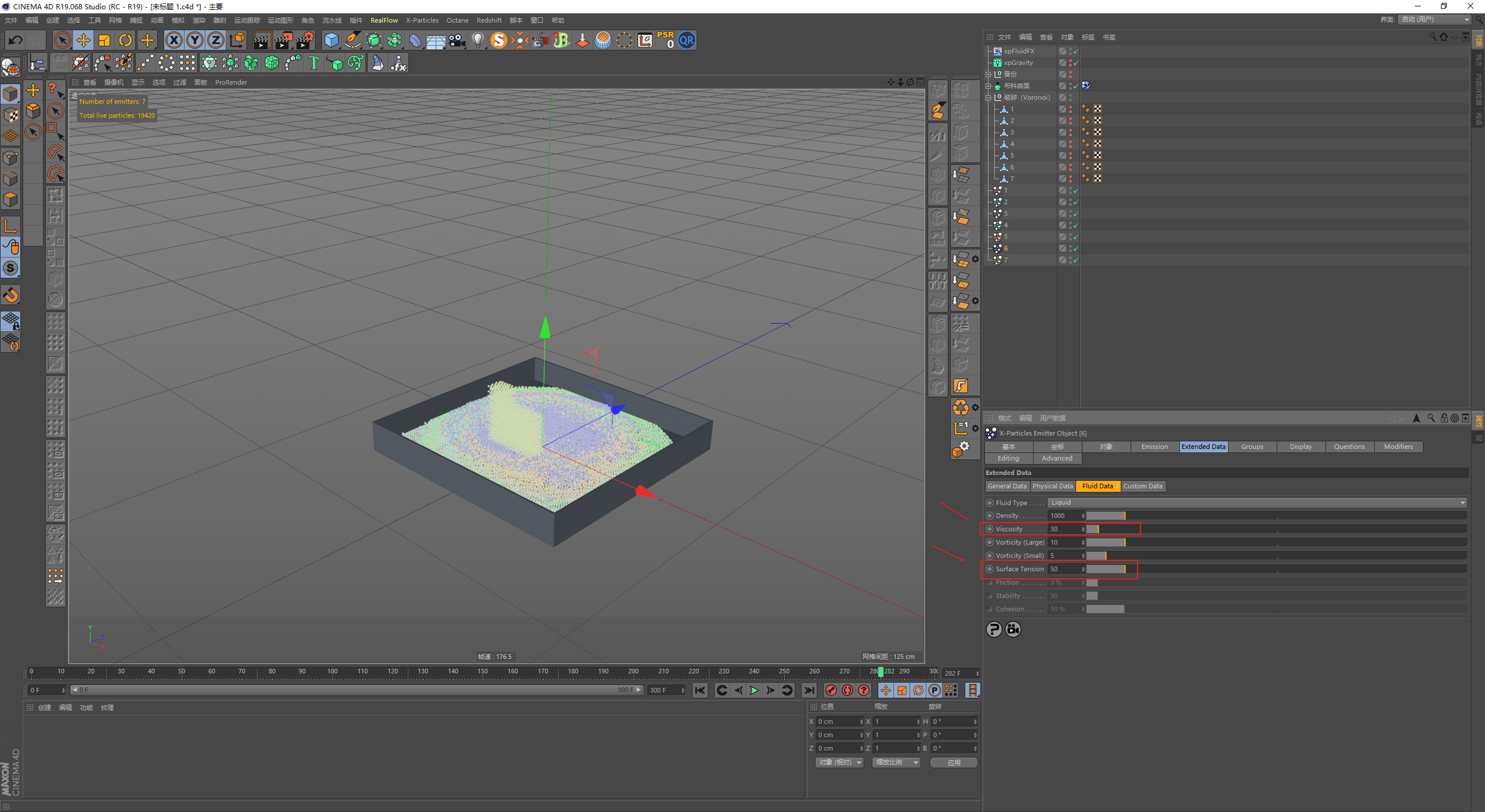

流体数据里，粘度越高会让流体更粘滞，表面张力越大会让流体更容易汇聚成球。

这个可以凭自己感觉随意修改，我这里只修改了最后两个发射器的数值：

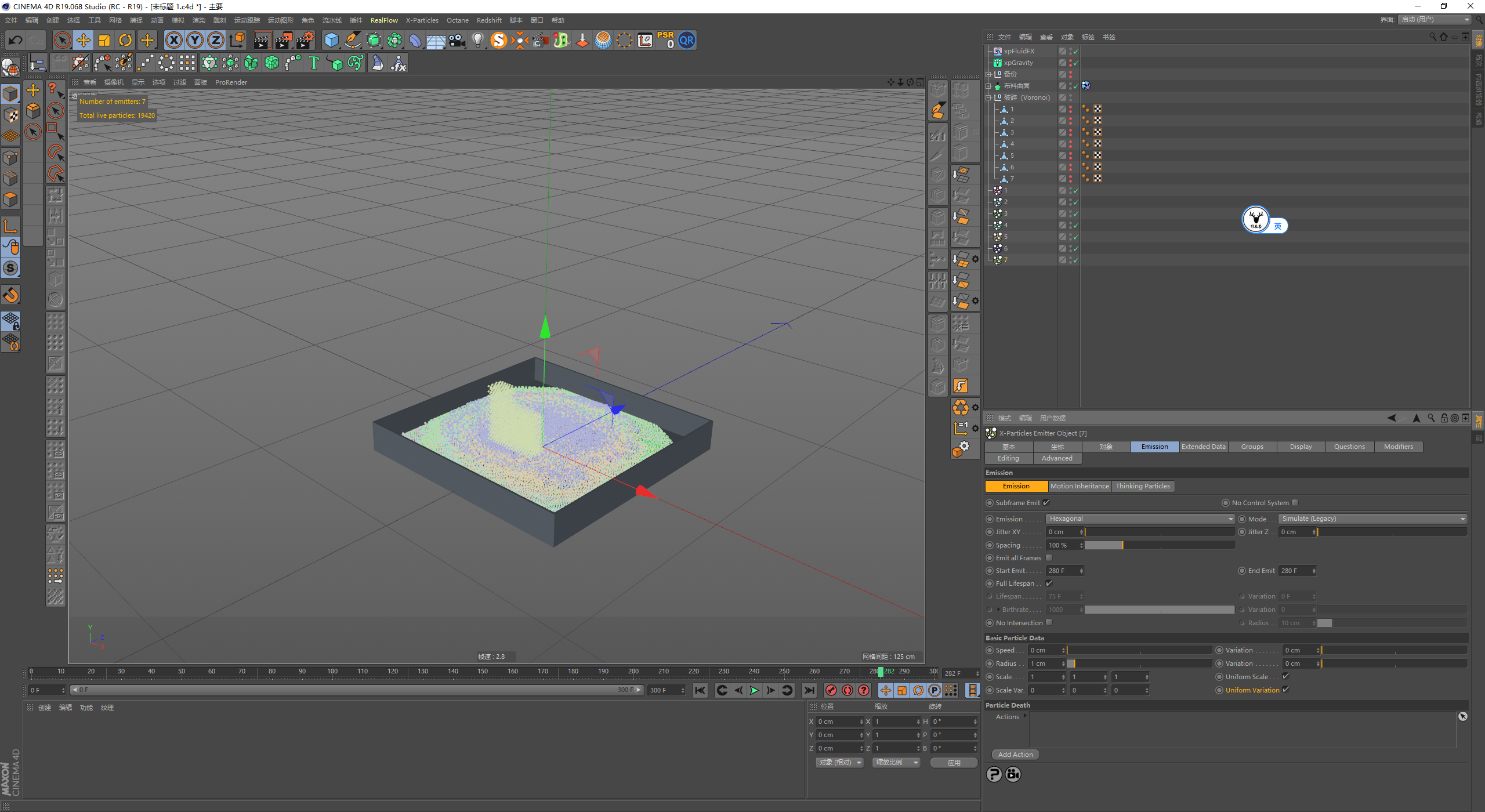

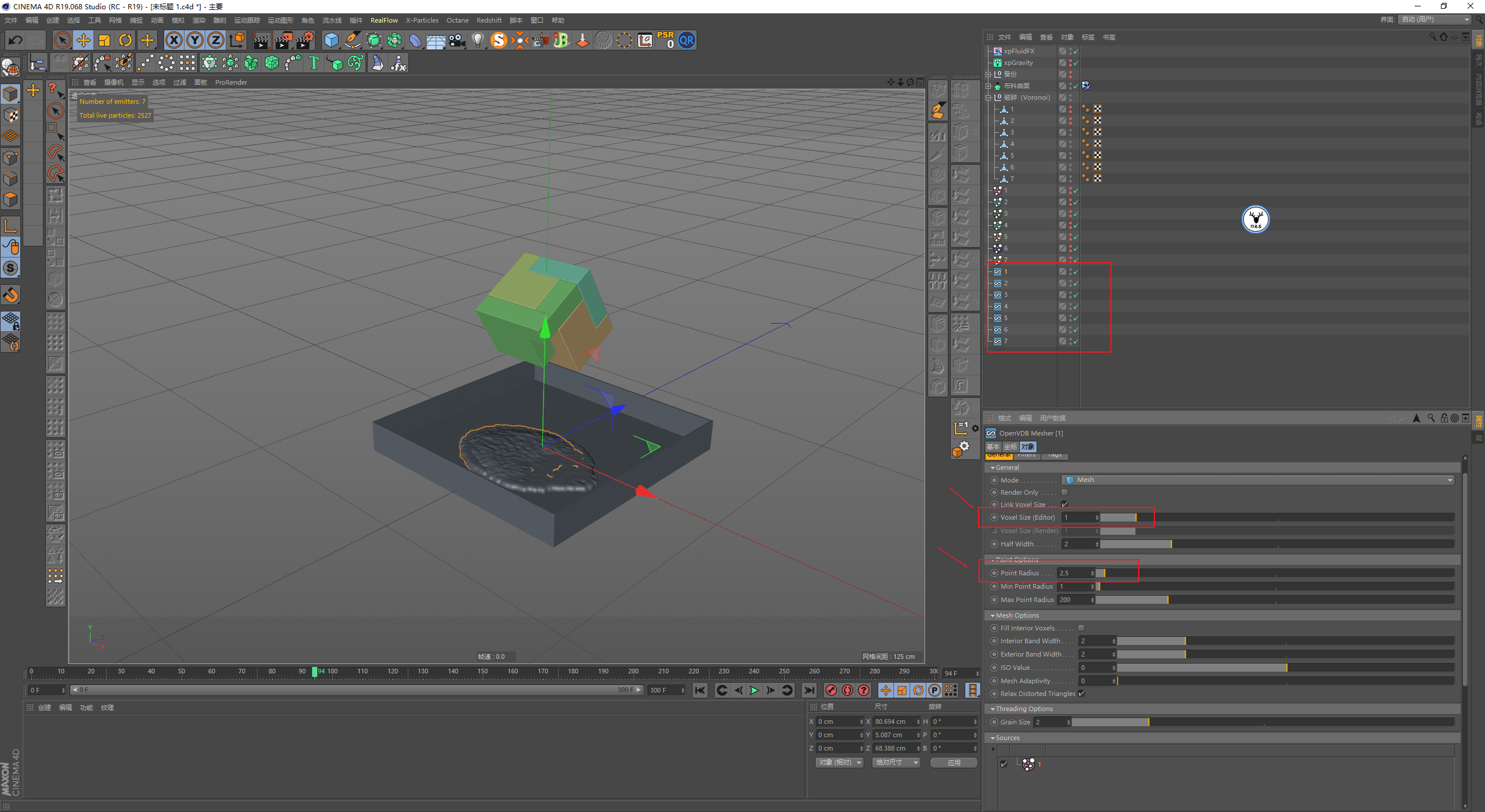

把每一个发射器都分别网格化，点的半径建议不要太小，不然网格会因为半径太小而不停的抖动：

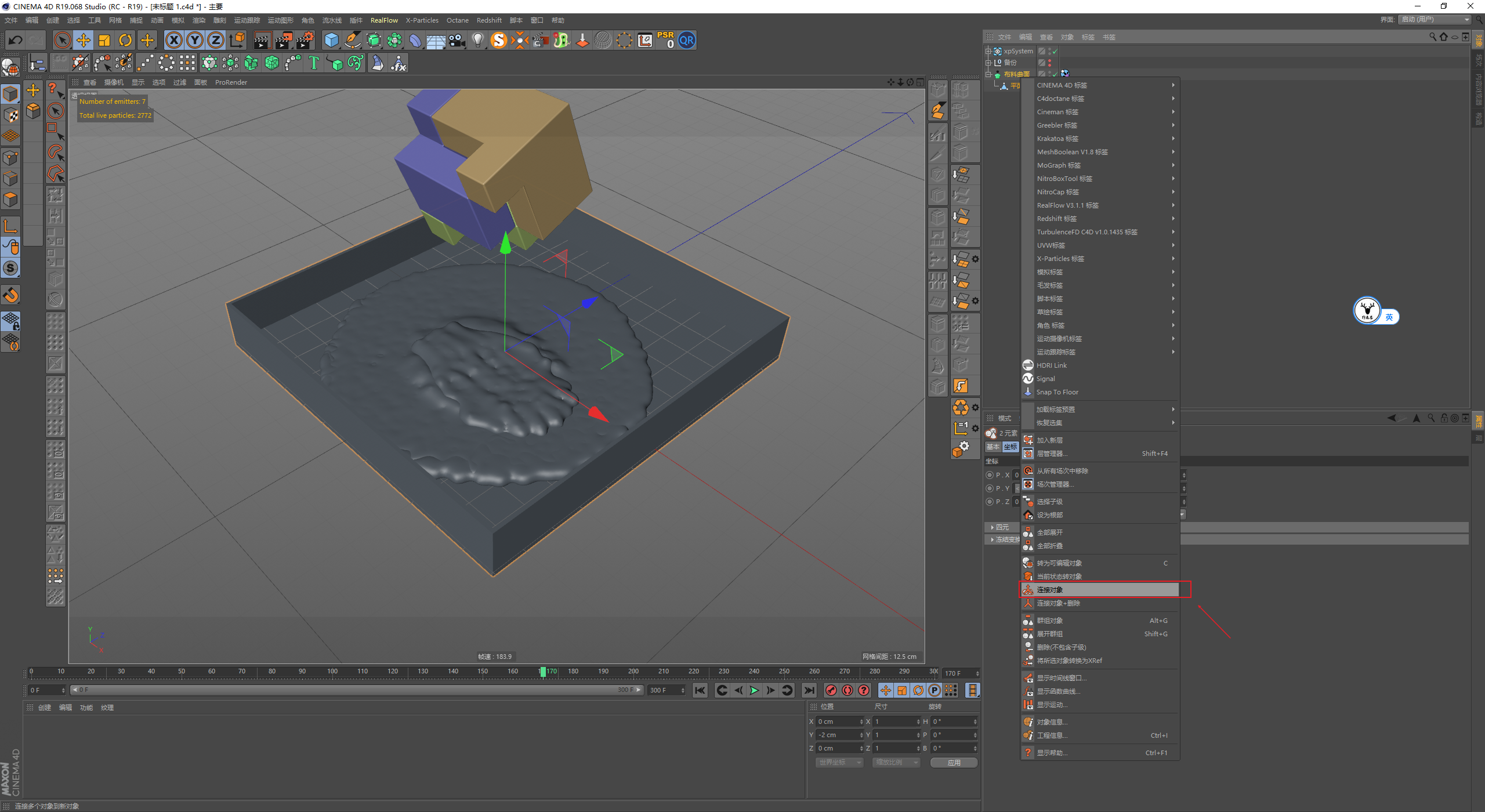

将对象整理一下这样看起来会比较整洁，然后给所有网格统一添加一个平滑变形器：

我这里把容器也连接对象：

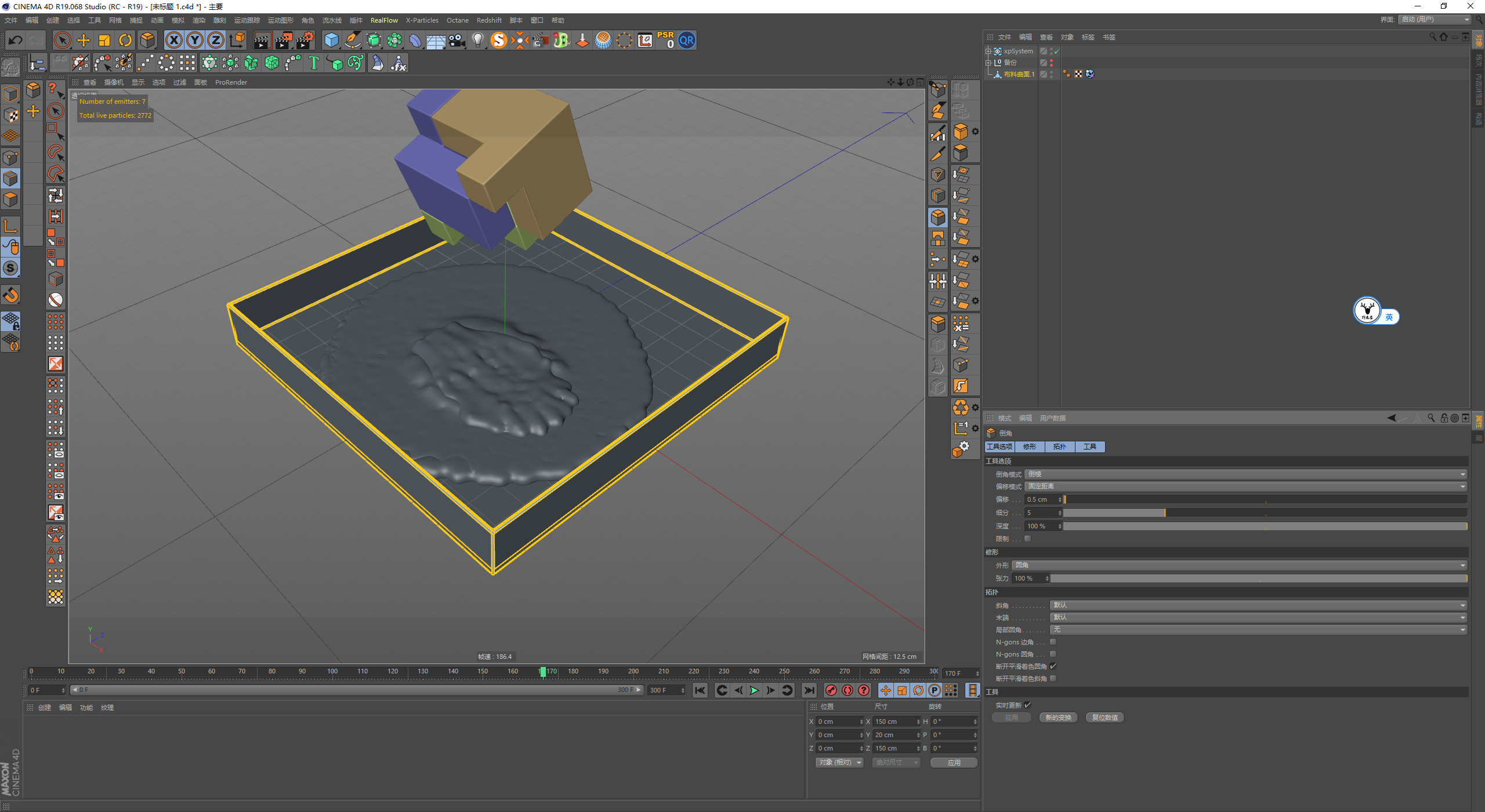

然后同样添加了一个倒角：

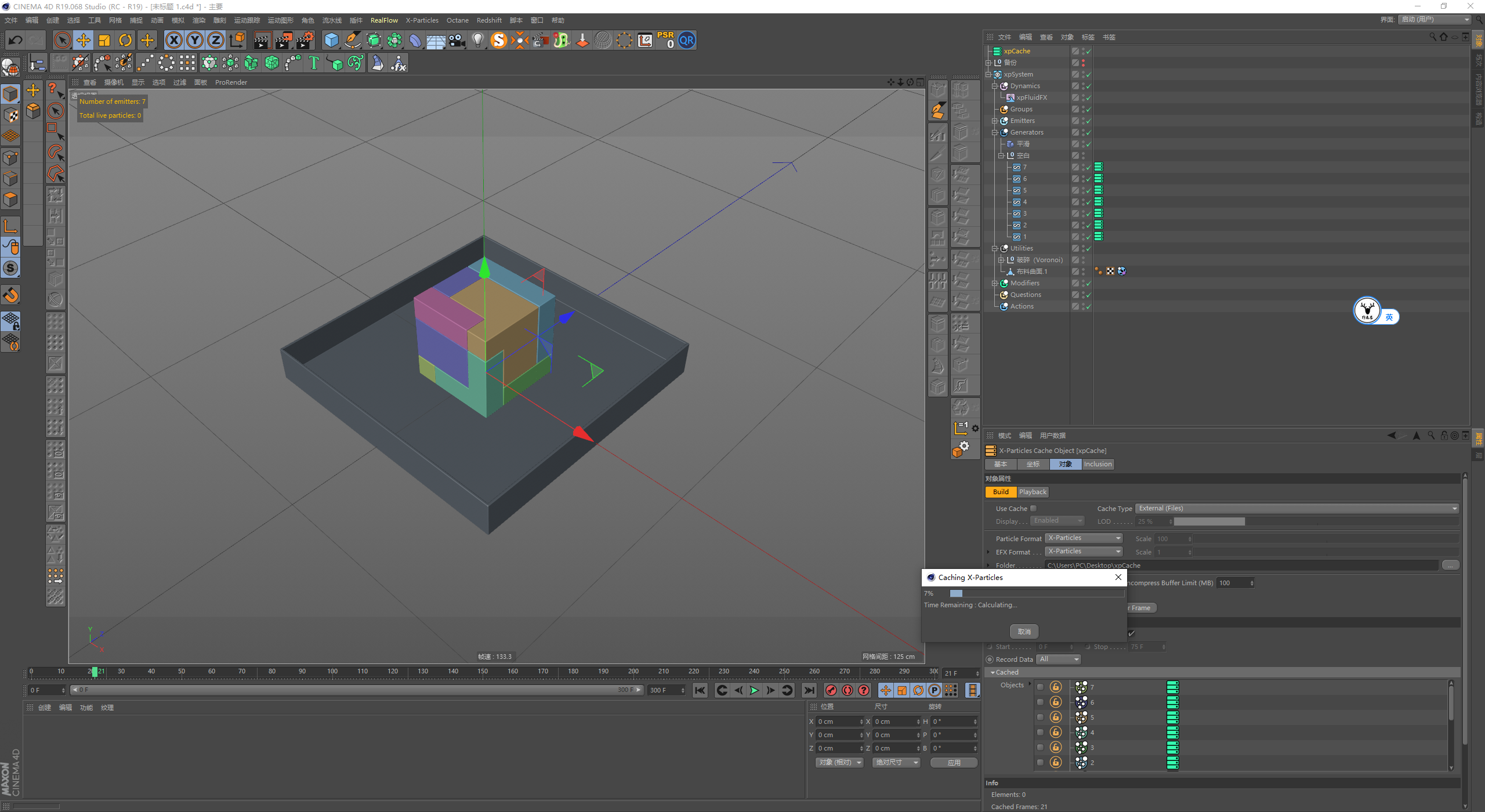

感觉差不多就可以把粒子缓存了：

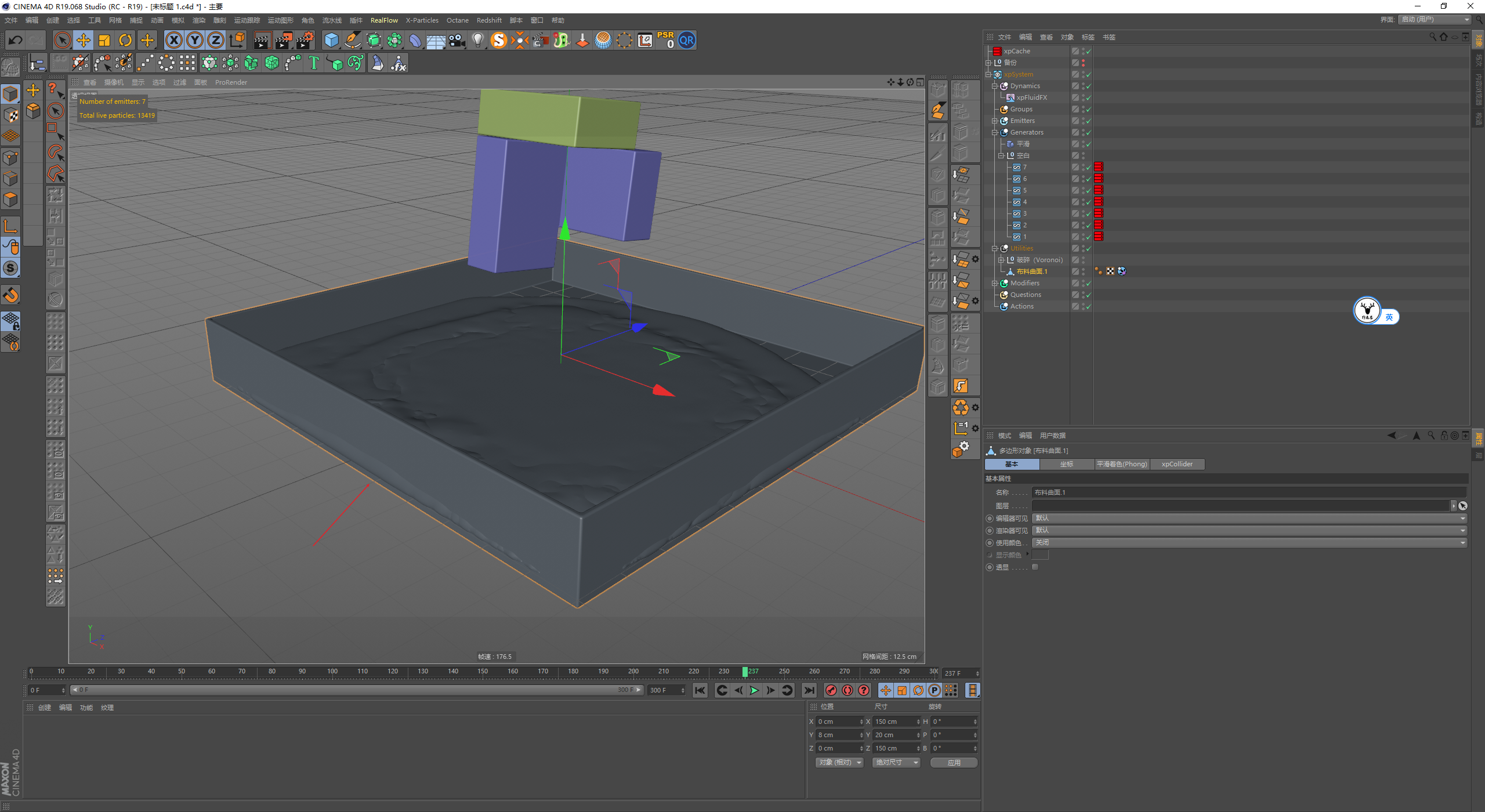

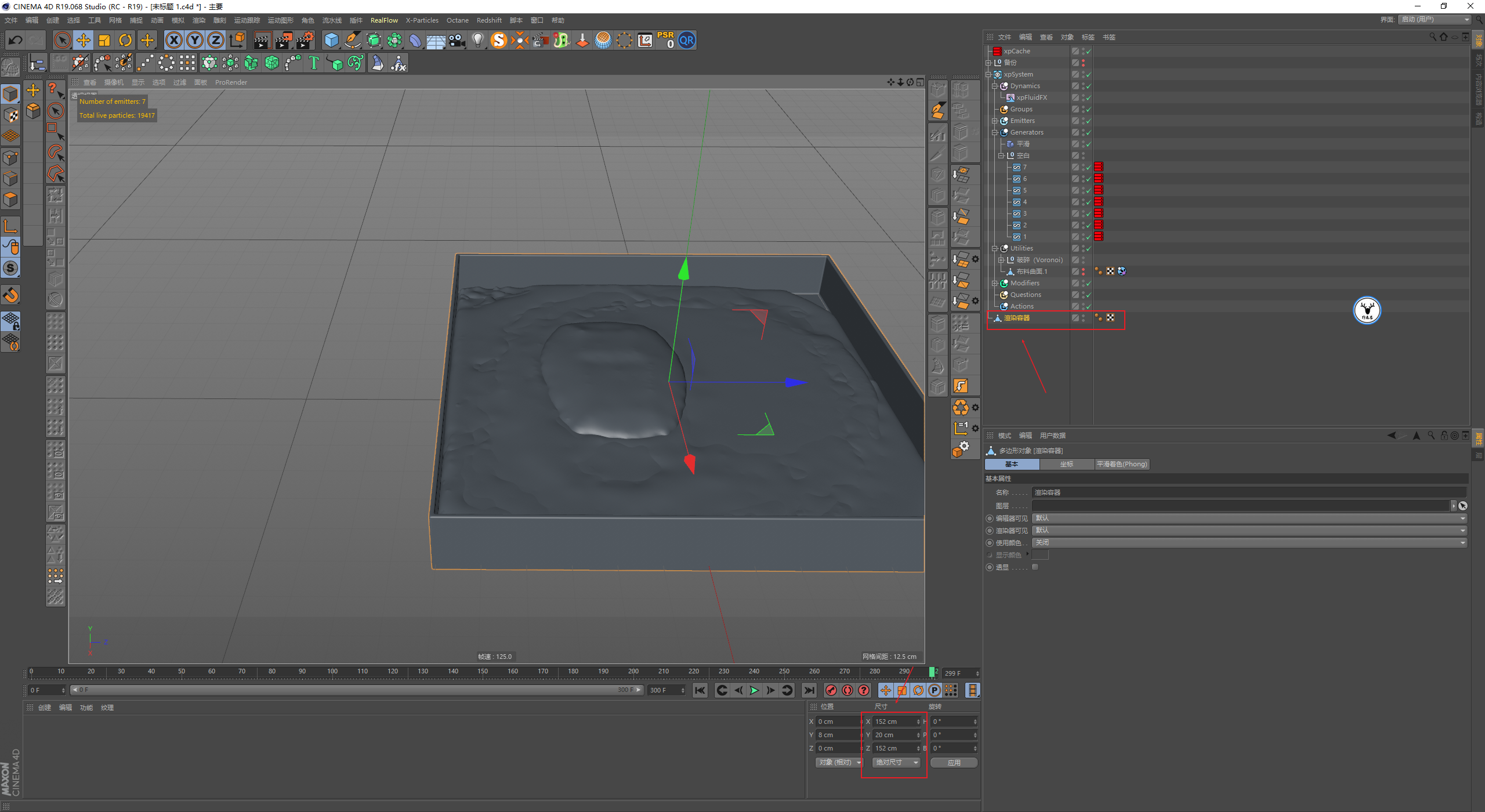

缓存完你可能会看到这里有些网格漏出来了：

没关系，我们把容器复制出来一份用于渲染，稍微扩大一下它X轴和Z轴的尺寸就好了：

终于到了渲染的部分了，渲染其实很简单，设置渲染尺寸新建摄像机固定视角这个不用说哈：

新建一个大大的平面当作地面：

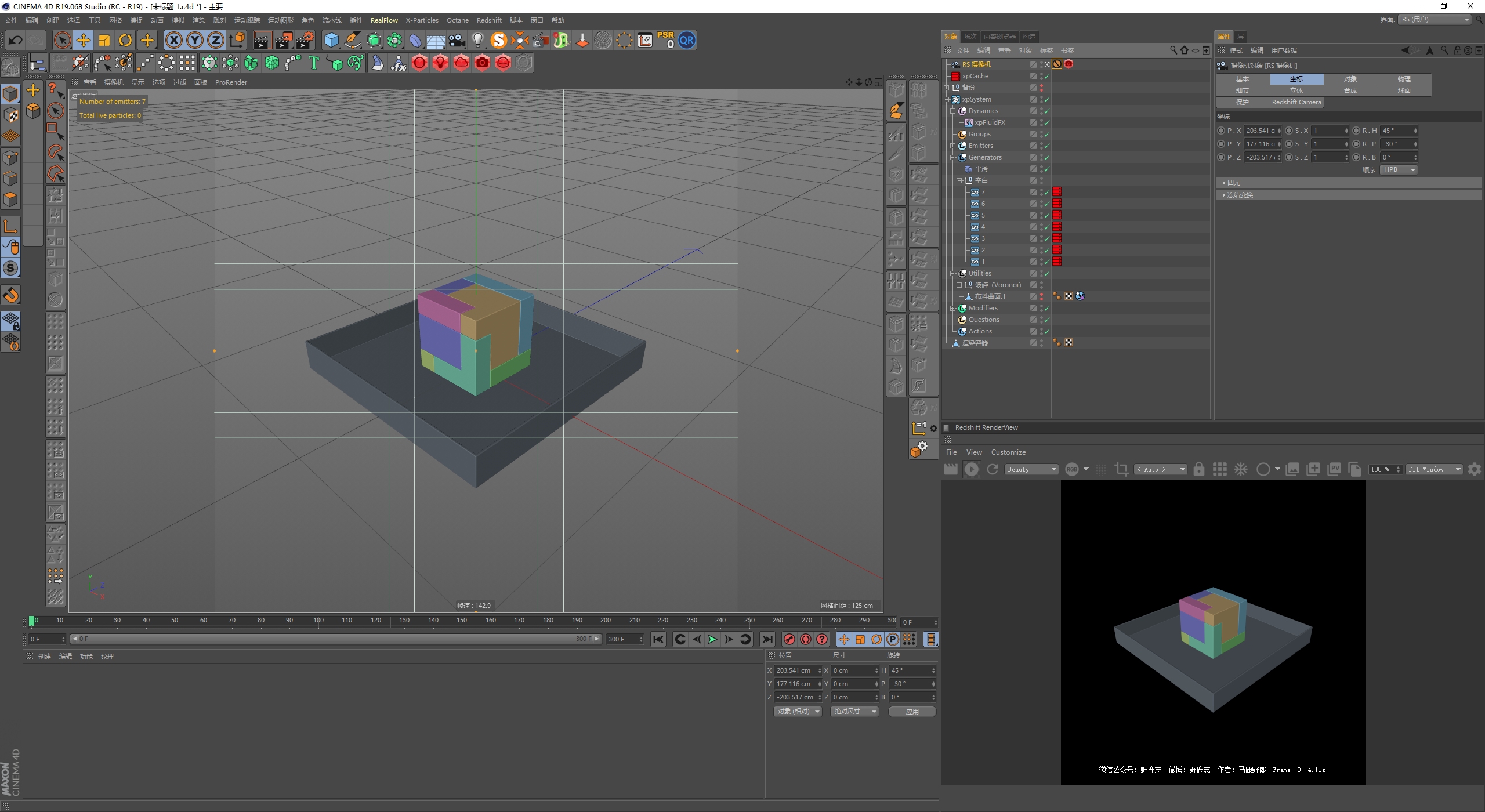

新建环境光，旋转一下：

地面就是一个普通的白色漫射材质：

容器的话就是一个玻璃材质：

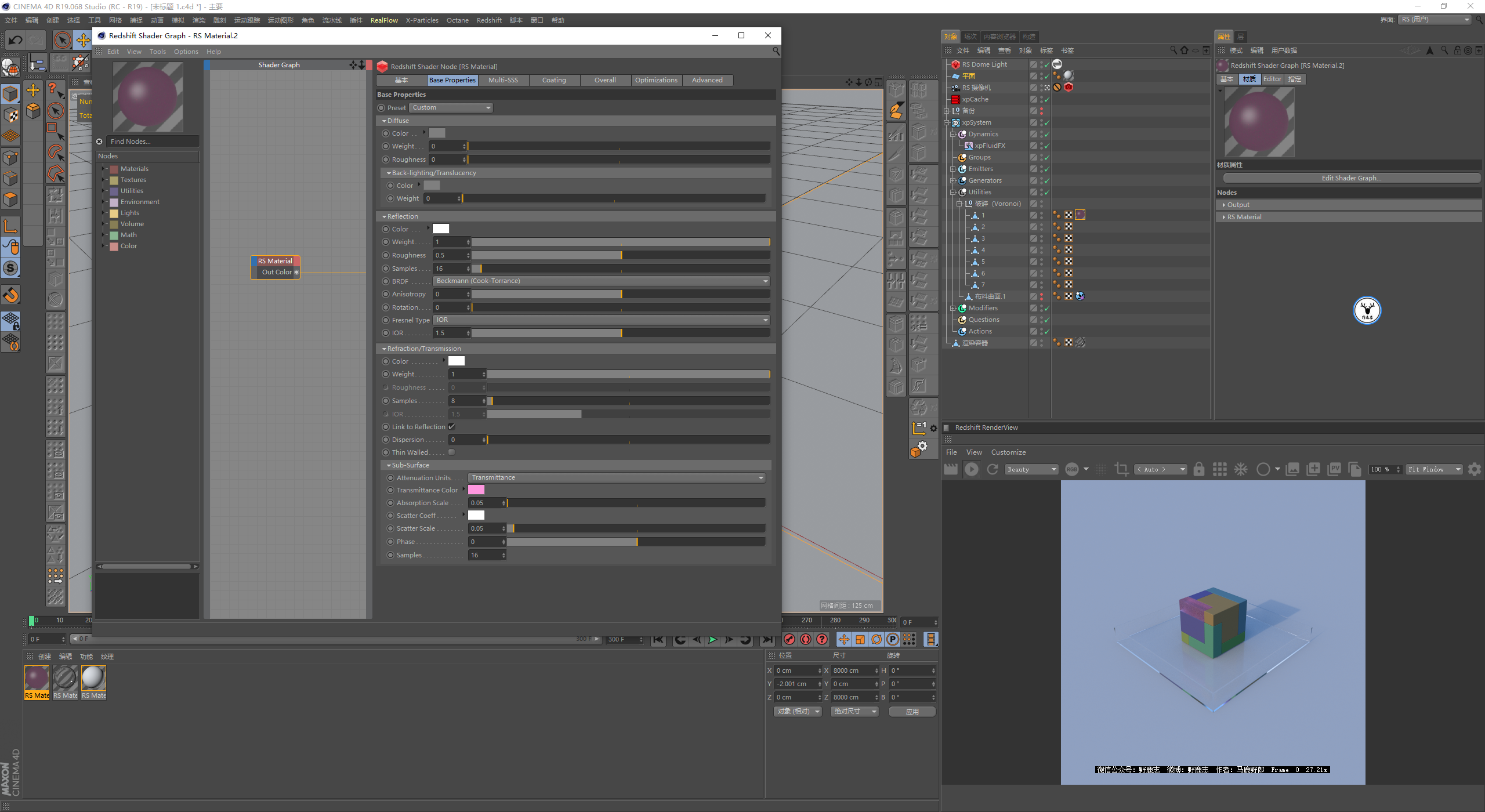

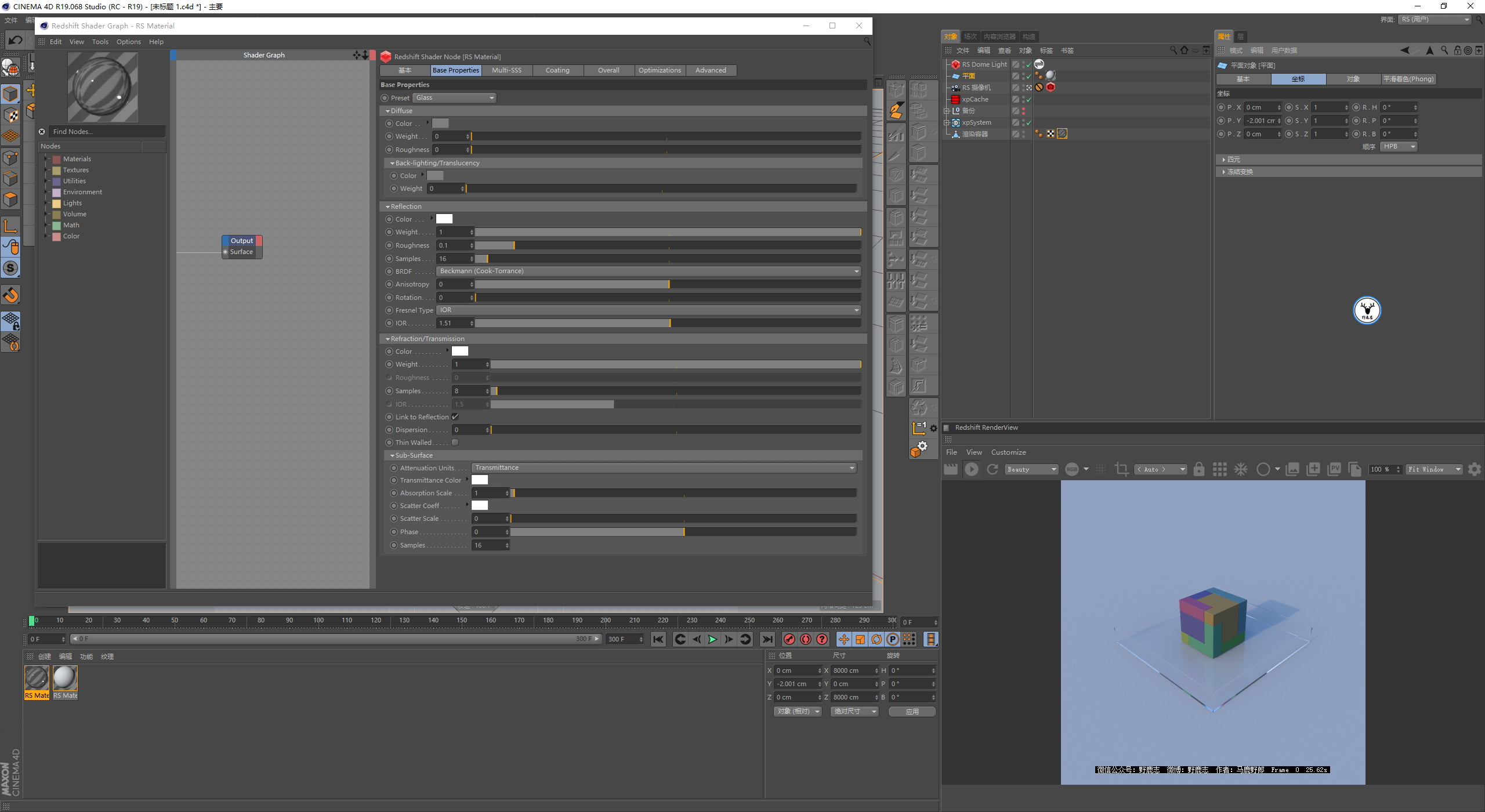

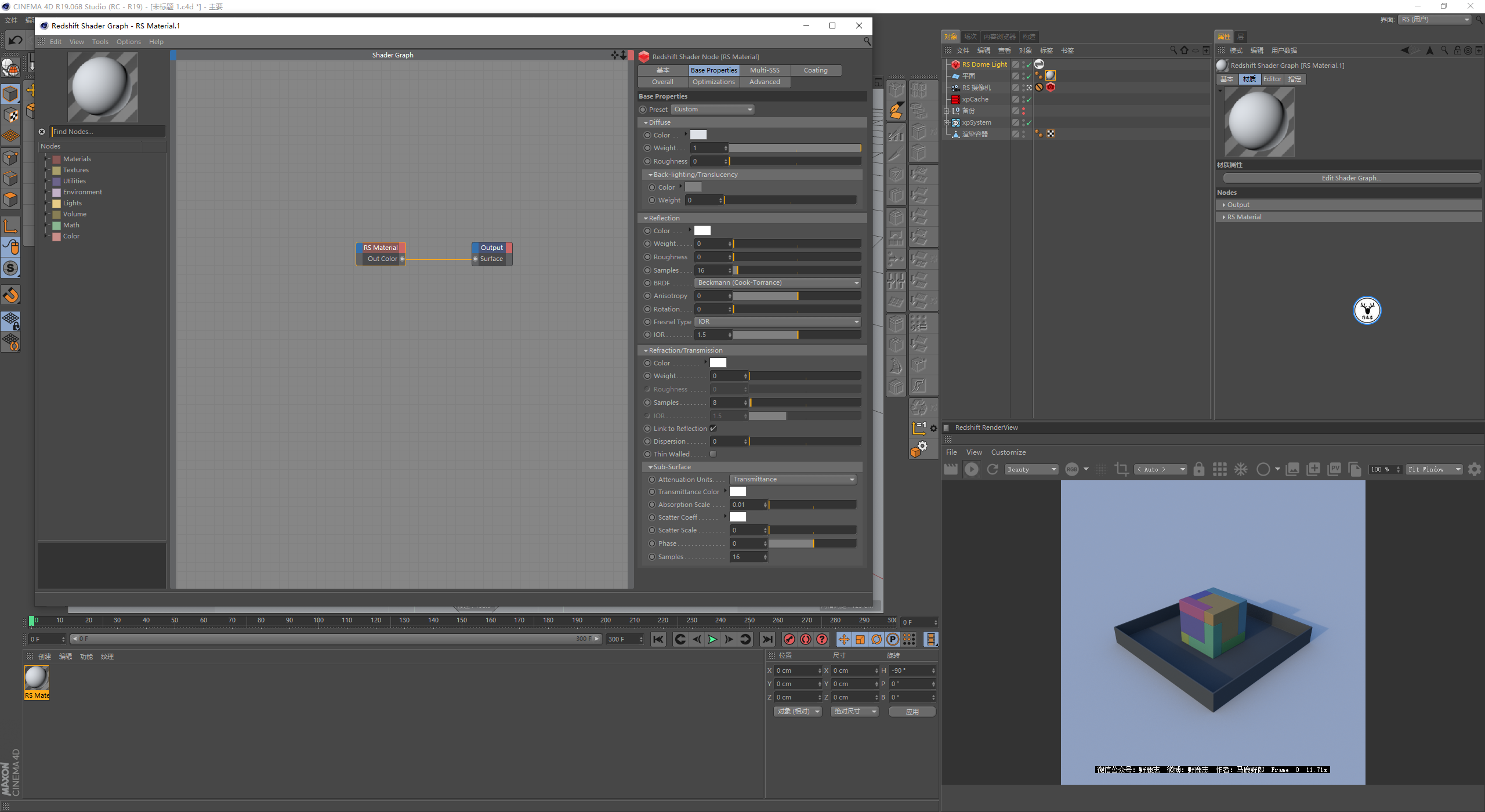

积木和液体的材质都是sss材质，参数基本都是一样的，颜色我就直接用的破碎出来的颜色：

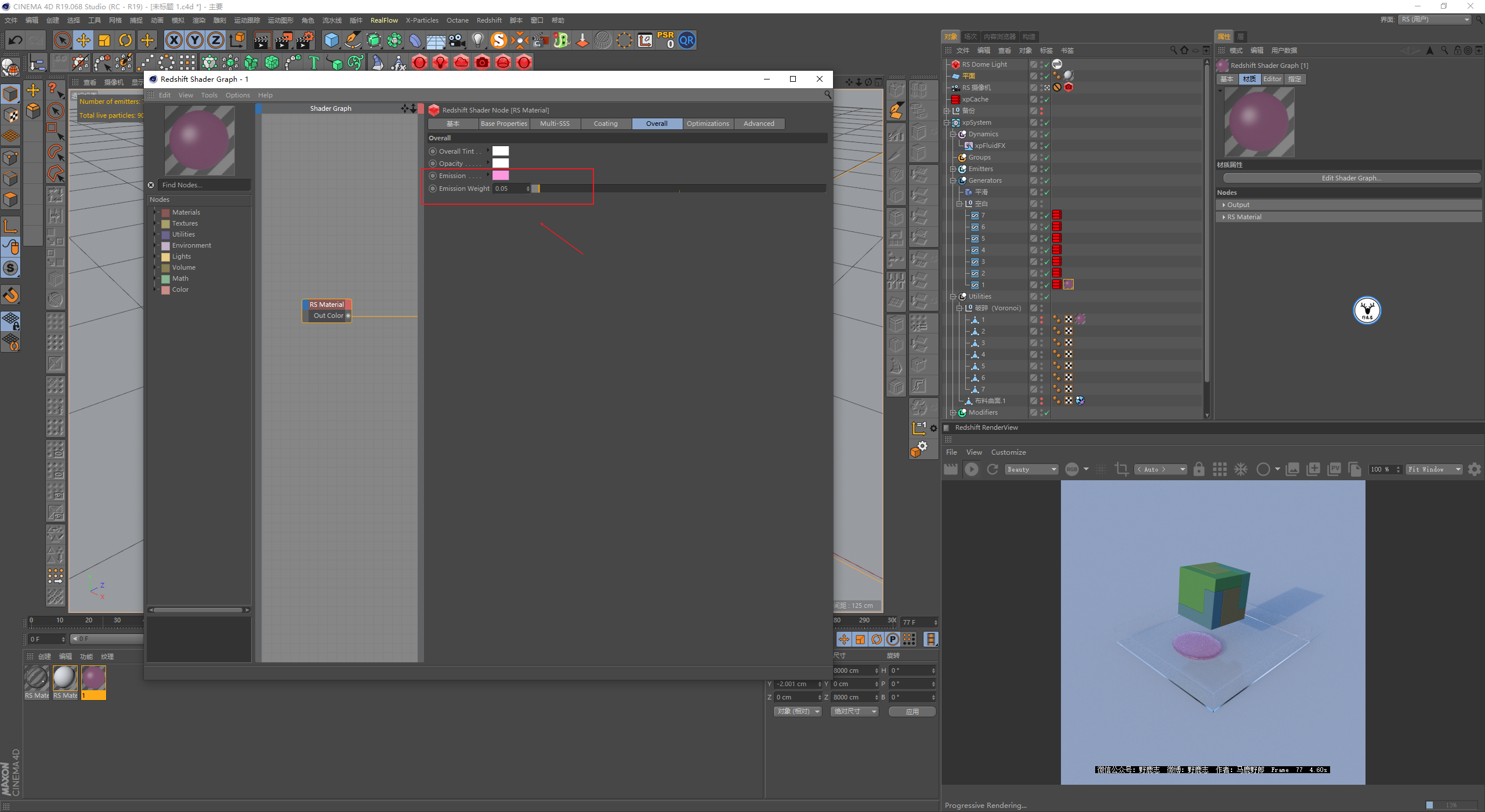

另外我觉得颜色稍微有点暗，所以给了一丢丢的发光：

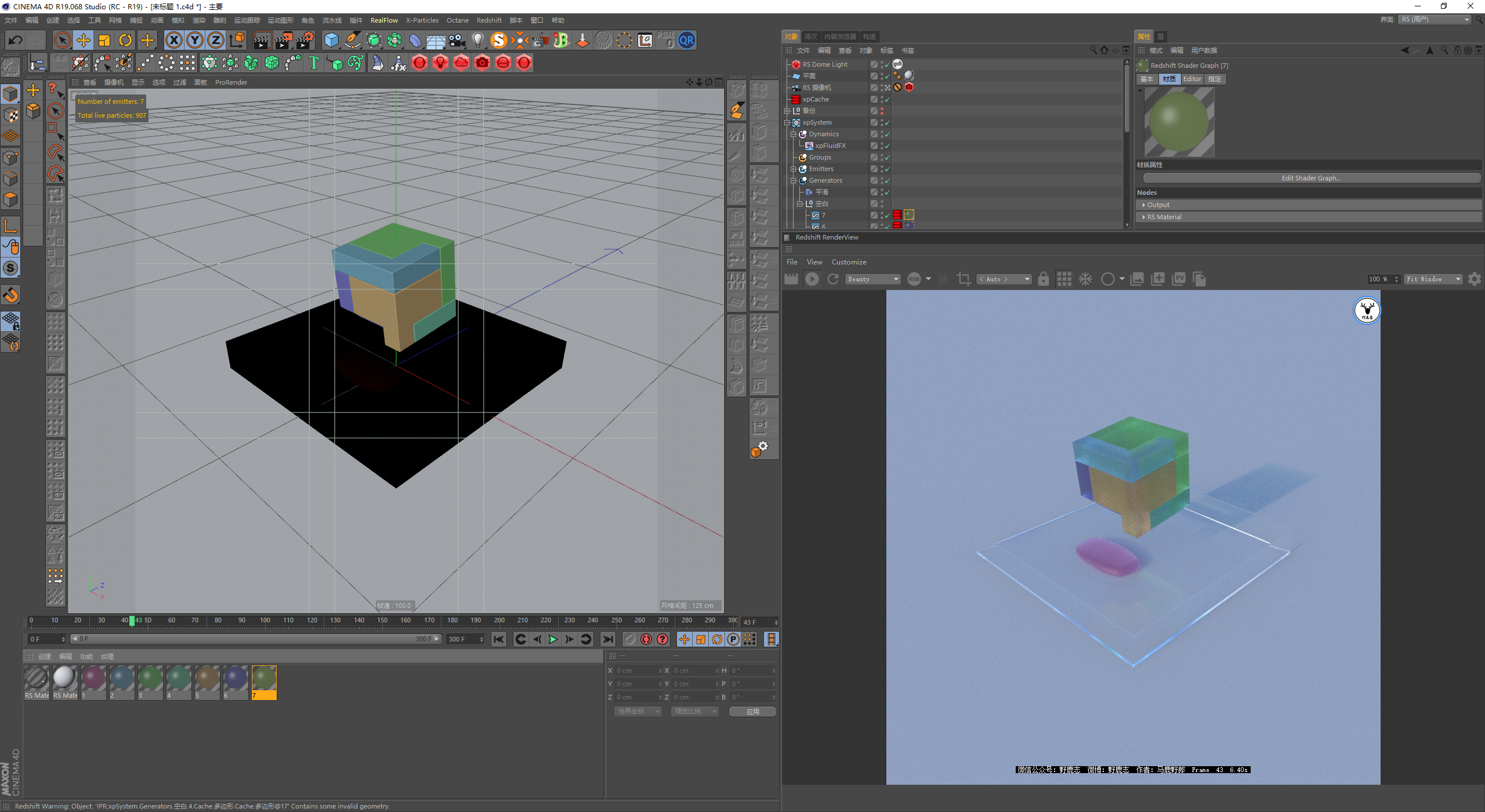

剩下的就只是复制材质改颜色了：

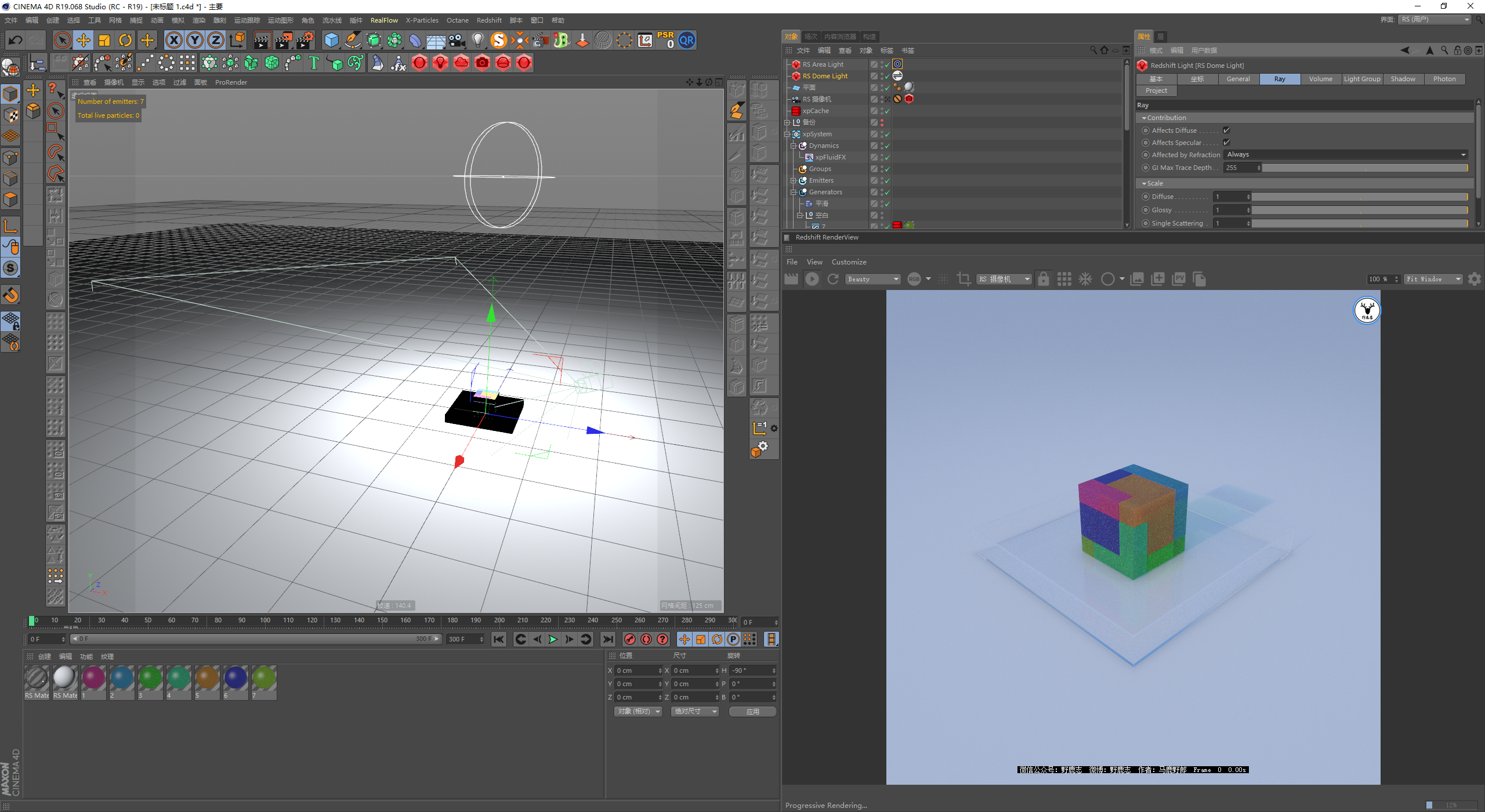

头顶补一盏灯吧：

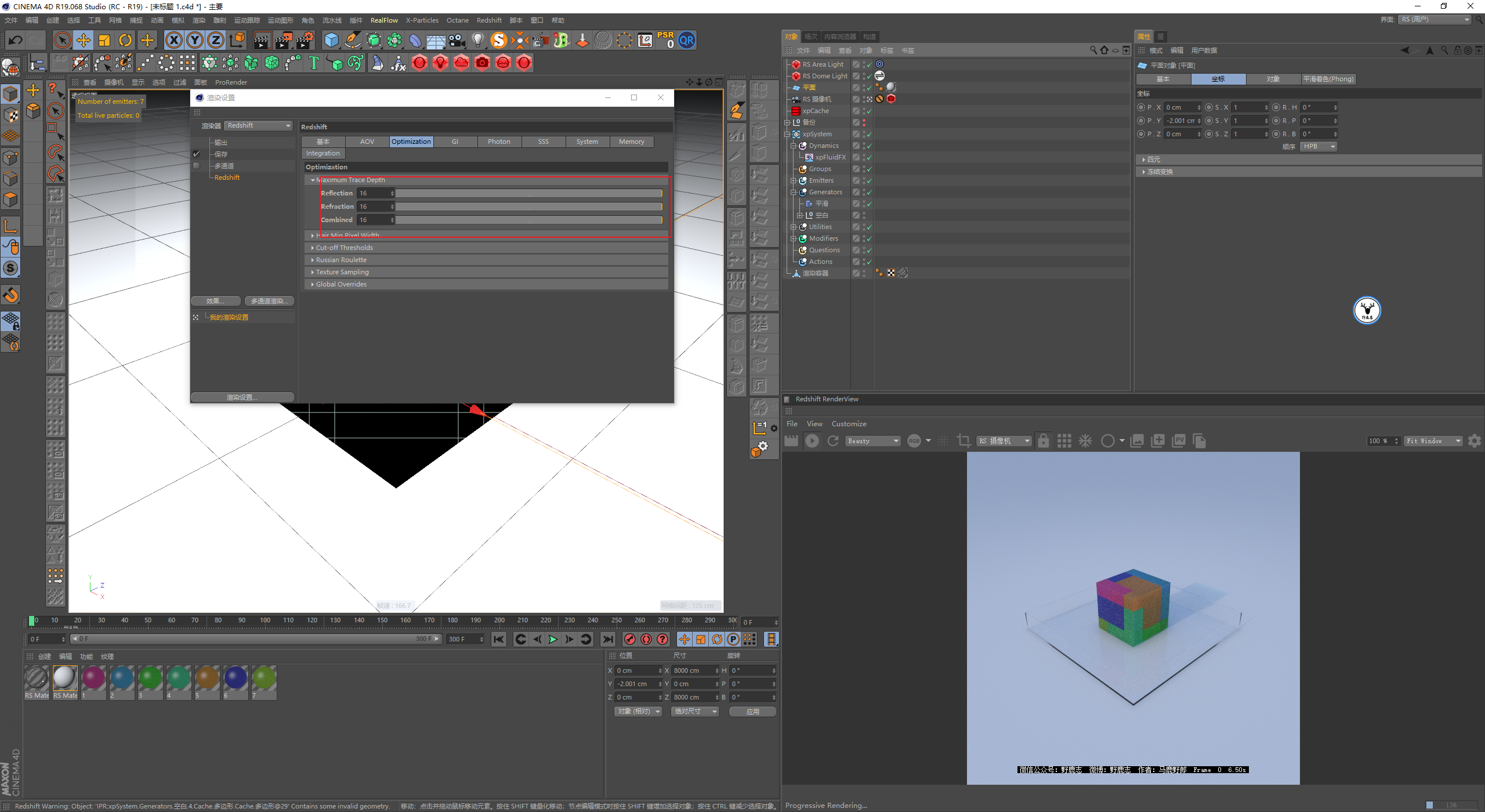

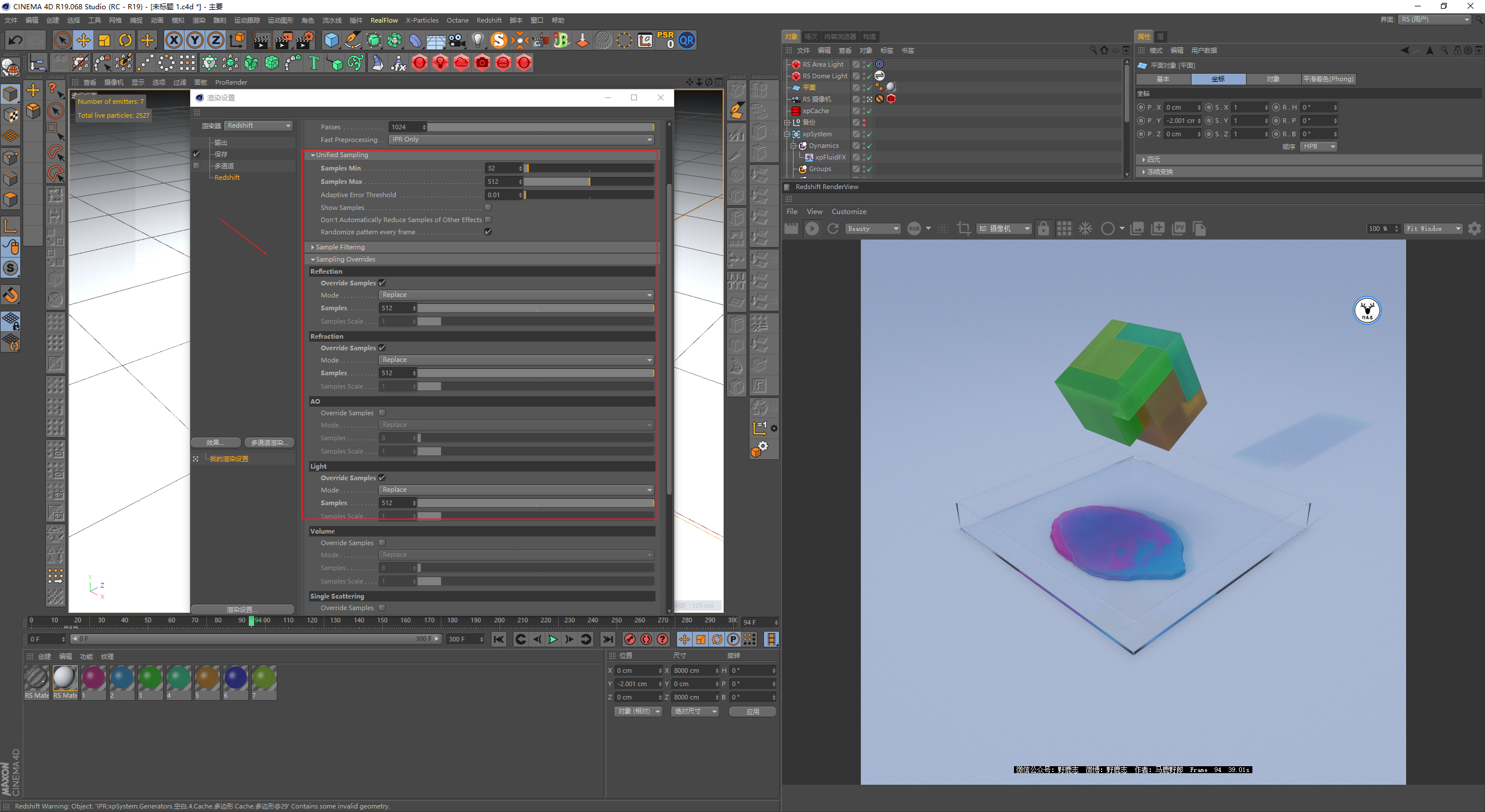

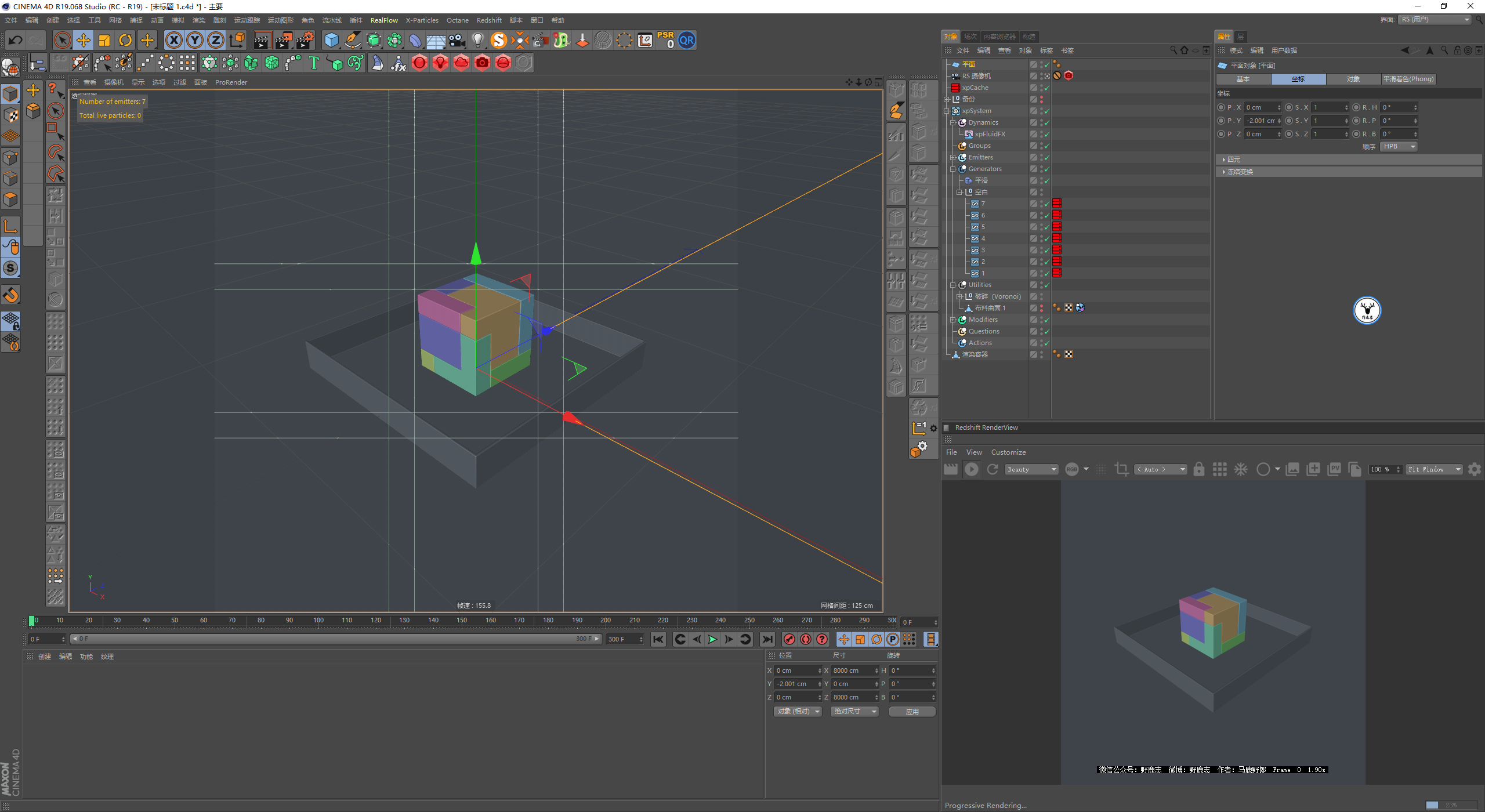

渲染设置里，由于场景里只有地面是漫射材质，所以我没有开GI，然后将折射、反射等次数都提高了：

采样的次数也都提高了：

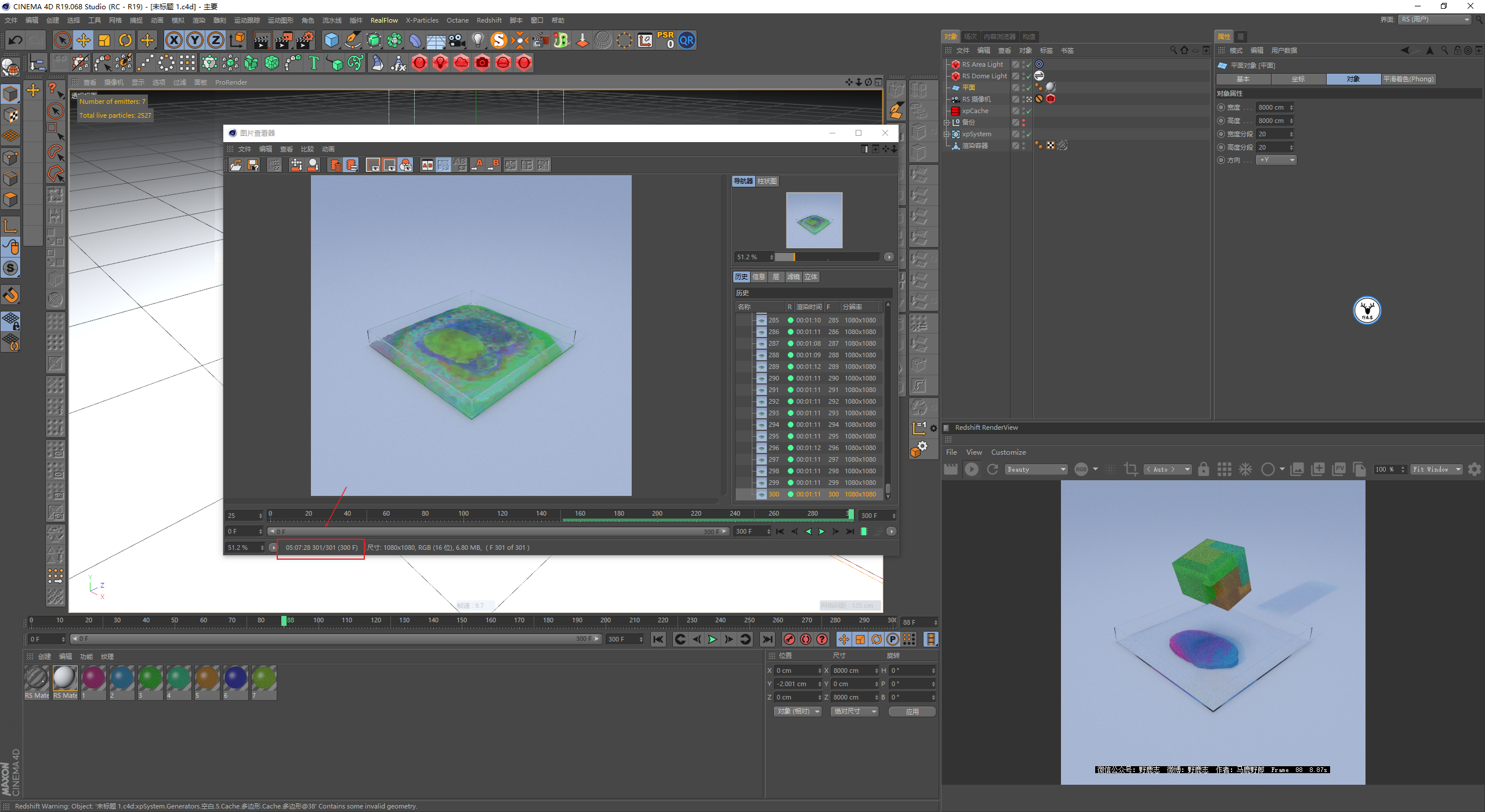

文章开头说的渲染不是很理想的那一次，当时我开了GI，然后由于粒子和网格的半径都给得比较小，导致渲染的面也比较多，渲染时长大概是9个半小时：

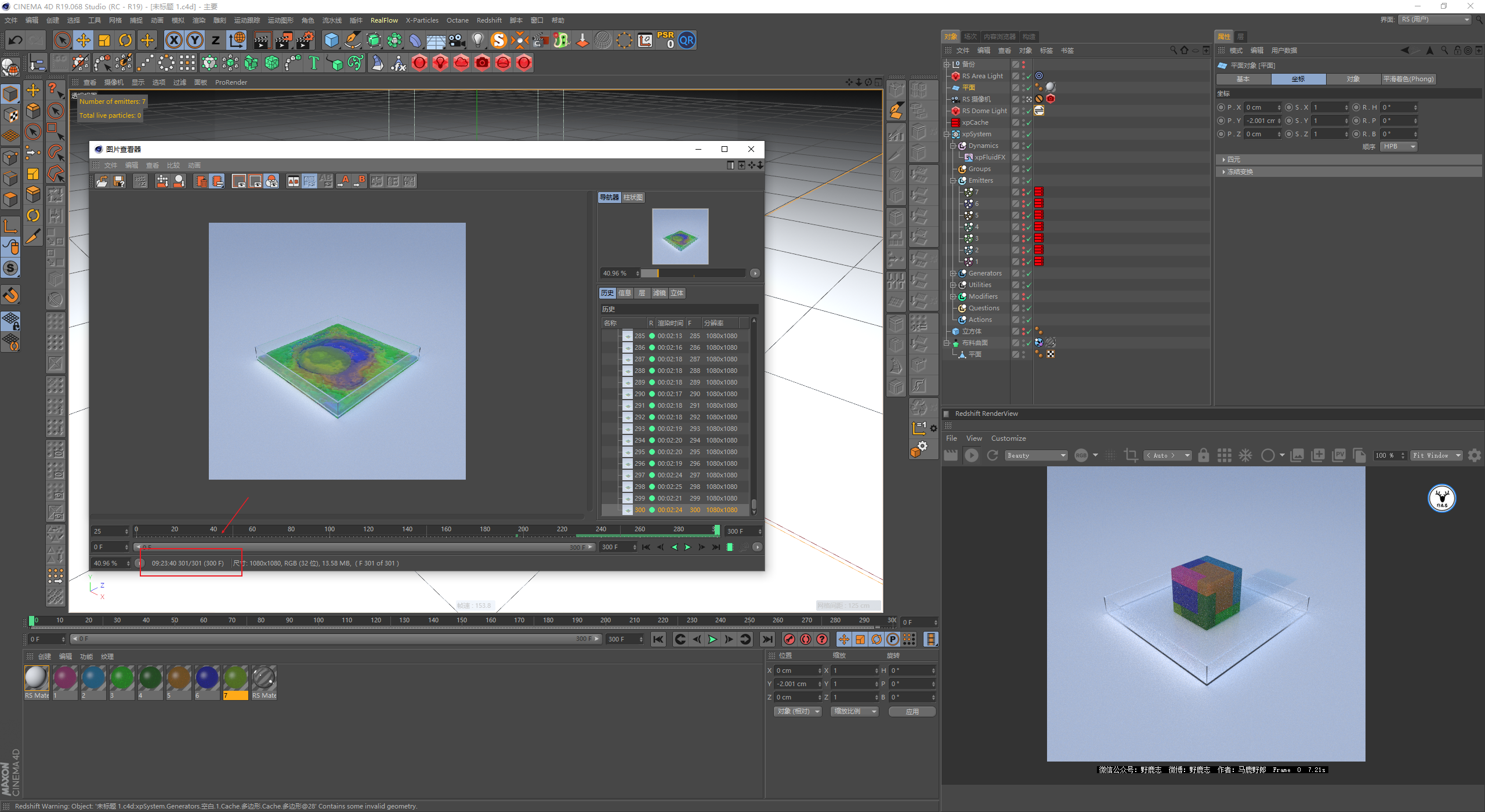

而这一次提高半径以及关掉GI以后，渲染时间只要了5个多小时：

最后看看效果吧：

下面是今天的视频版：

好啦，今天的分享就到这里，想要原视频源文件的鹿友后台撩我获取吧！
