（图文+视频）C4D野教程：那种类似七巧板破碎动画的制作方法

不要总是强求写一些什么复杂的技巧，本来自己能力也跟不上，一些新学到的简单的东西也是可以写写。

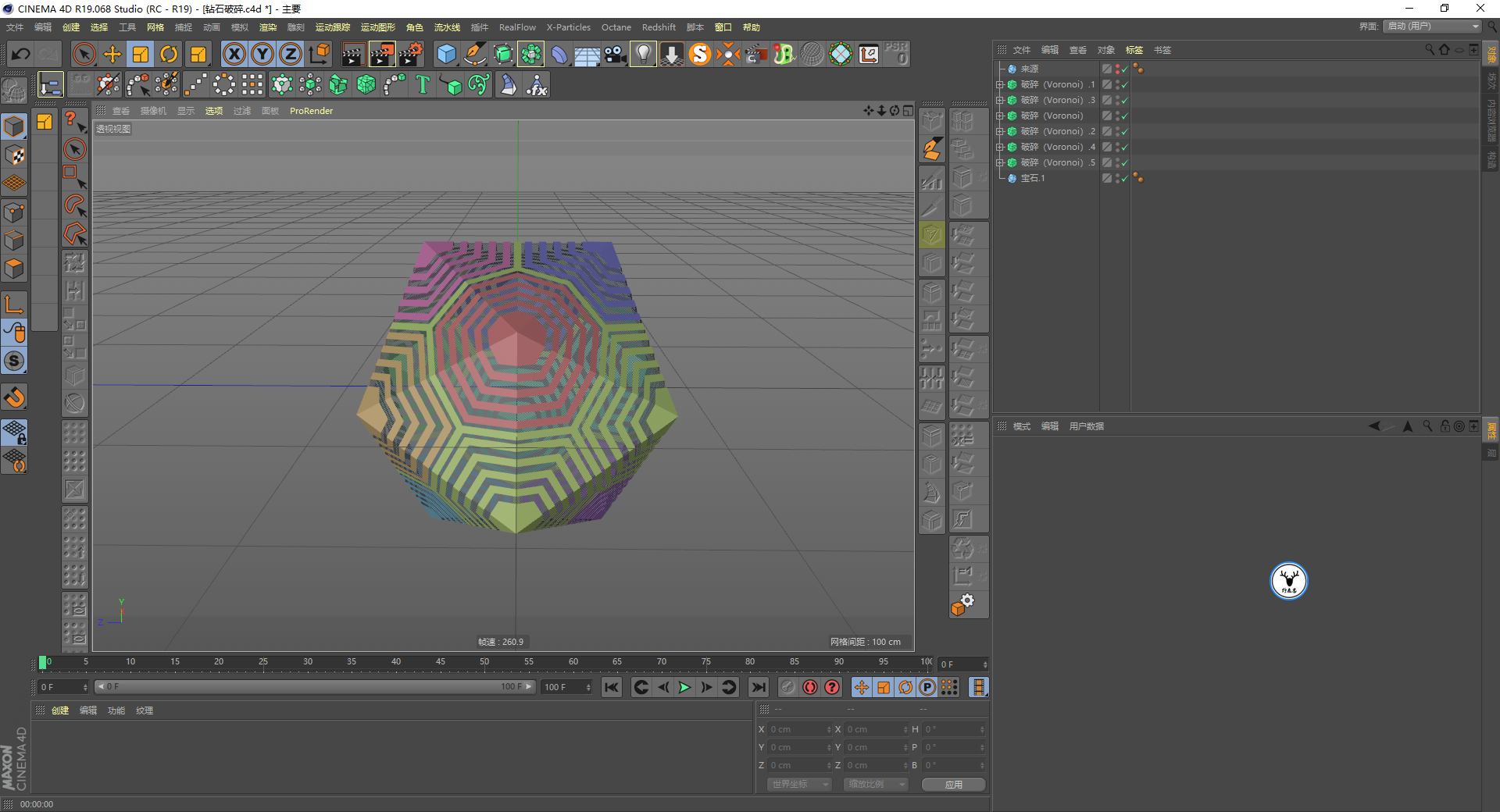

最近尝试用破碎做动画，做了一个钻石的破碎效果，但是不知道怎么做动画好，于是放弃：

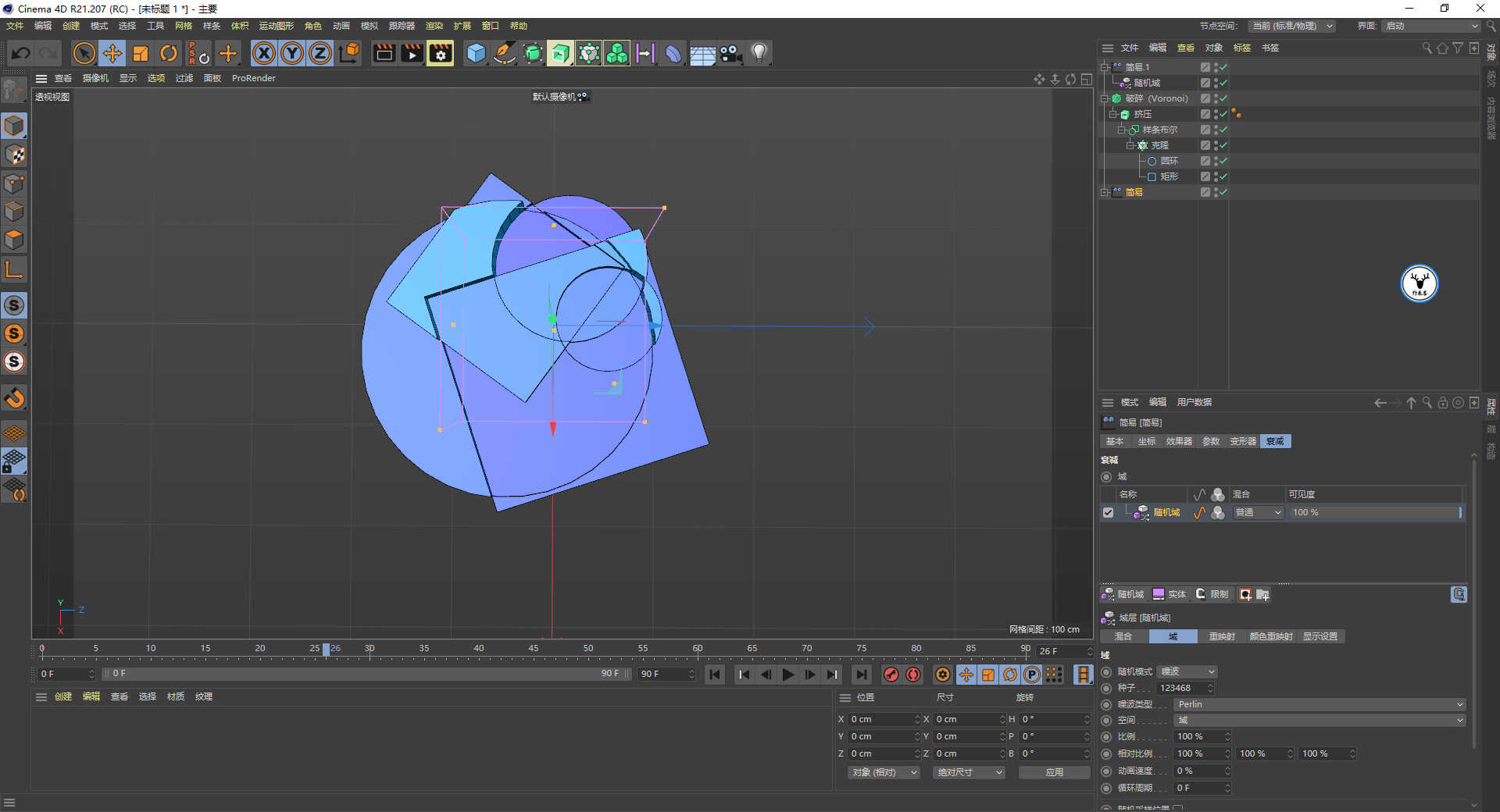

又尝试了一个样条布尔加破碎的动画，做是做出来了，但是发现好像只能用R21才能做出来，于是再次放弃：

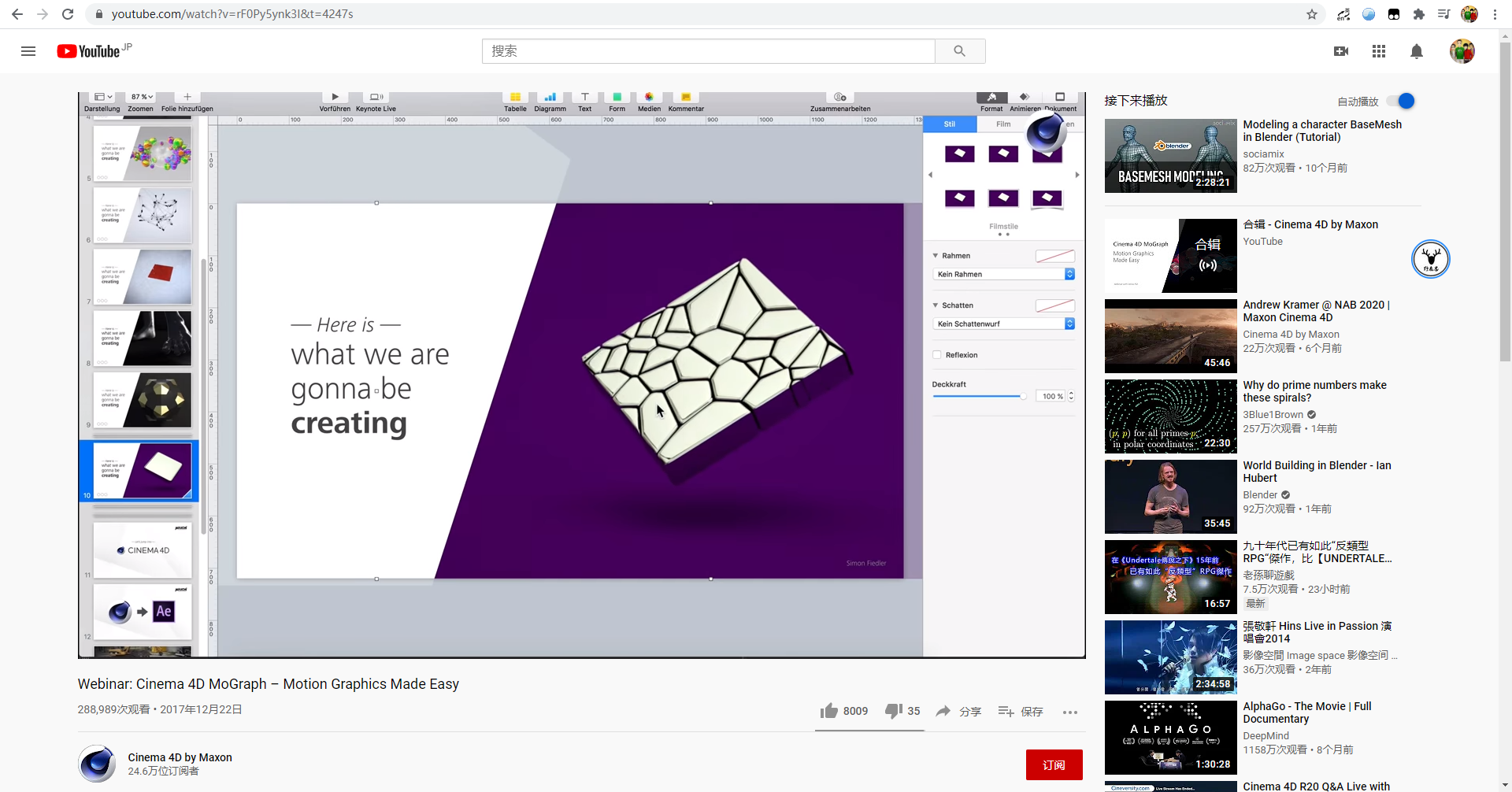

唉，最后只有做了一个类似七巧板的平面破碎动画，制作思路来源于油管上@Jonas Pilz大神带来的C4D运动图形官方研讨会：

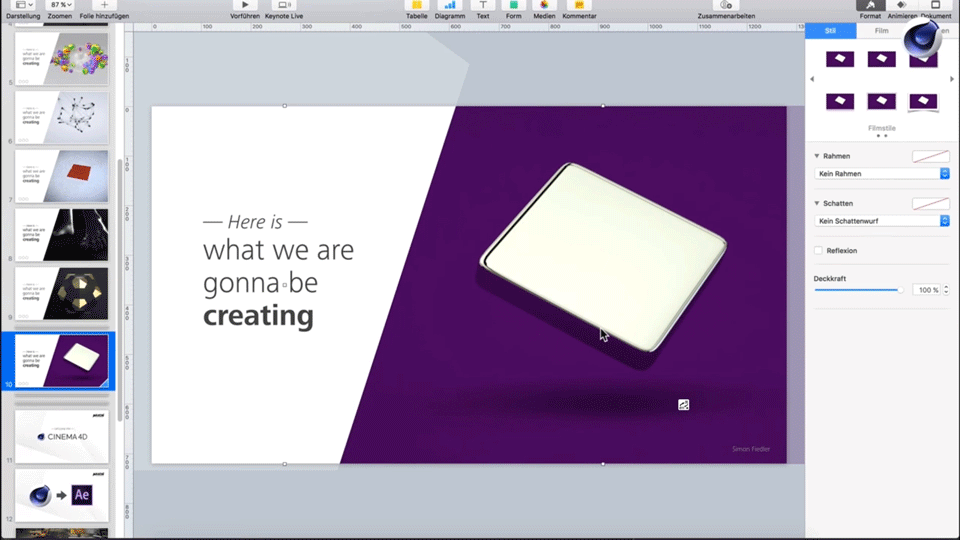

因为原动画有几个分镜，我把Keynote里展示的部分动画剪辑了一下，大家看看大概的样子吧：

原图来源网络 如侵请联删

好了，废话就说到这里，一起来看看这个七巧板破碎动画的制作方法吧！

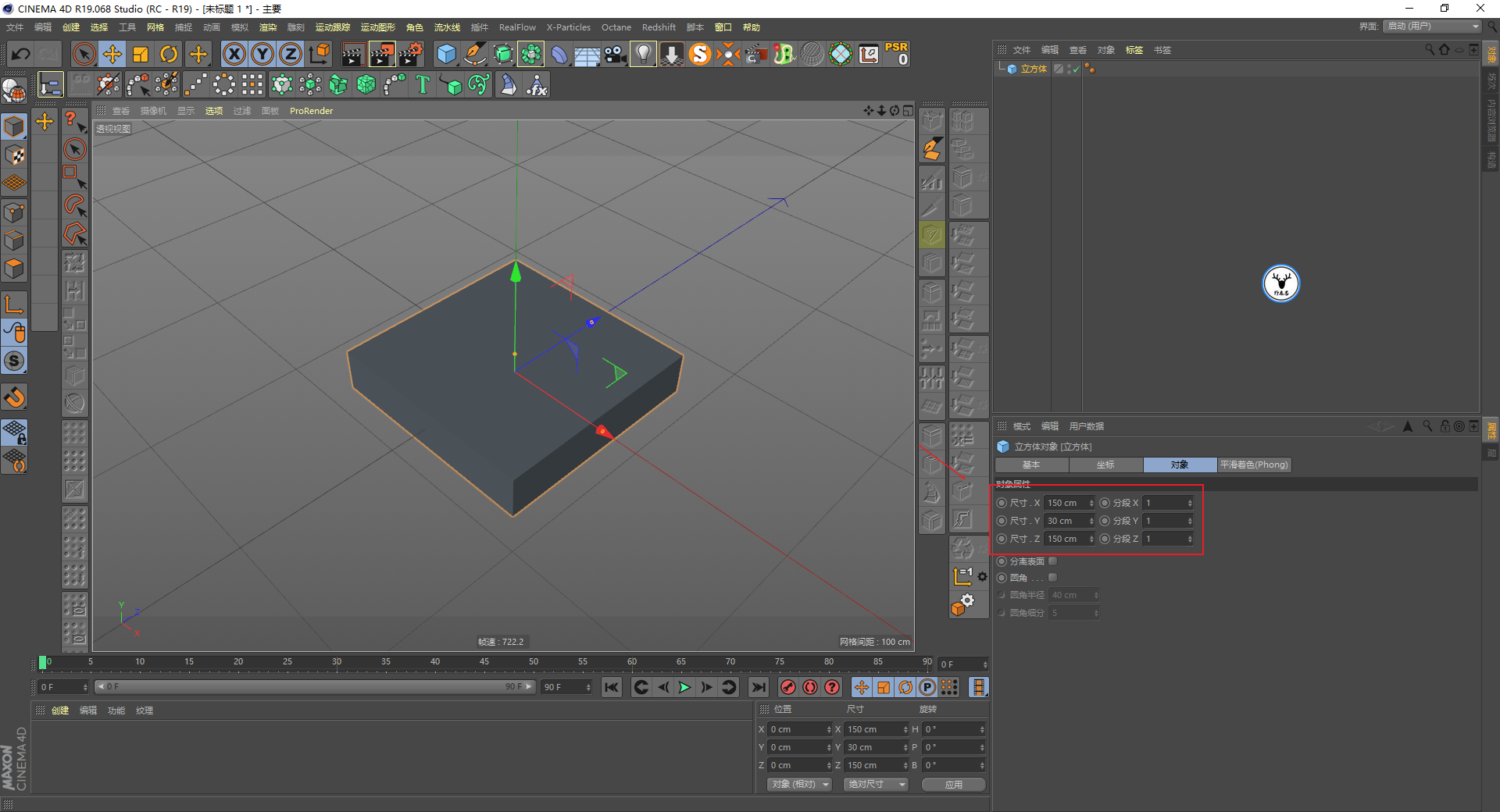

新建一个立方体，我这里把尺寸调整为150*30*150：

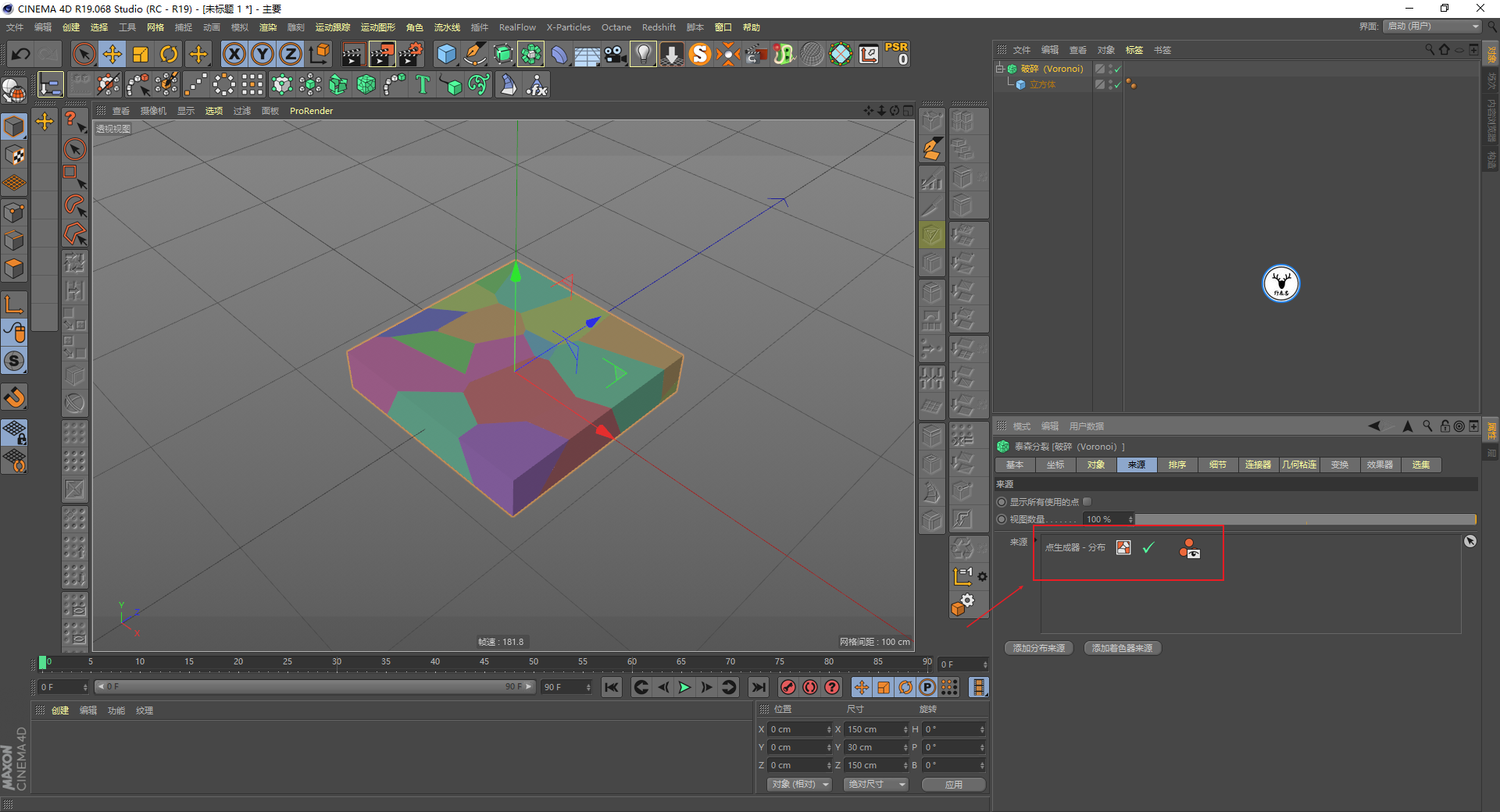

给立方体添加破碎，然后在来源里把默认的点生成器删除：

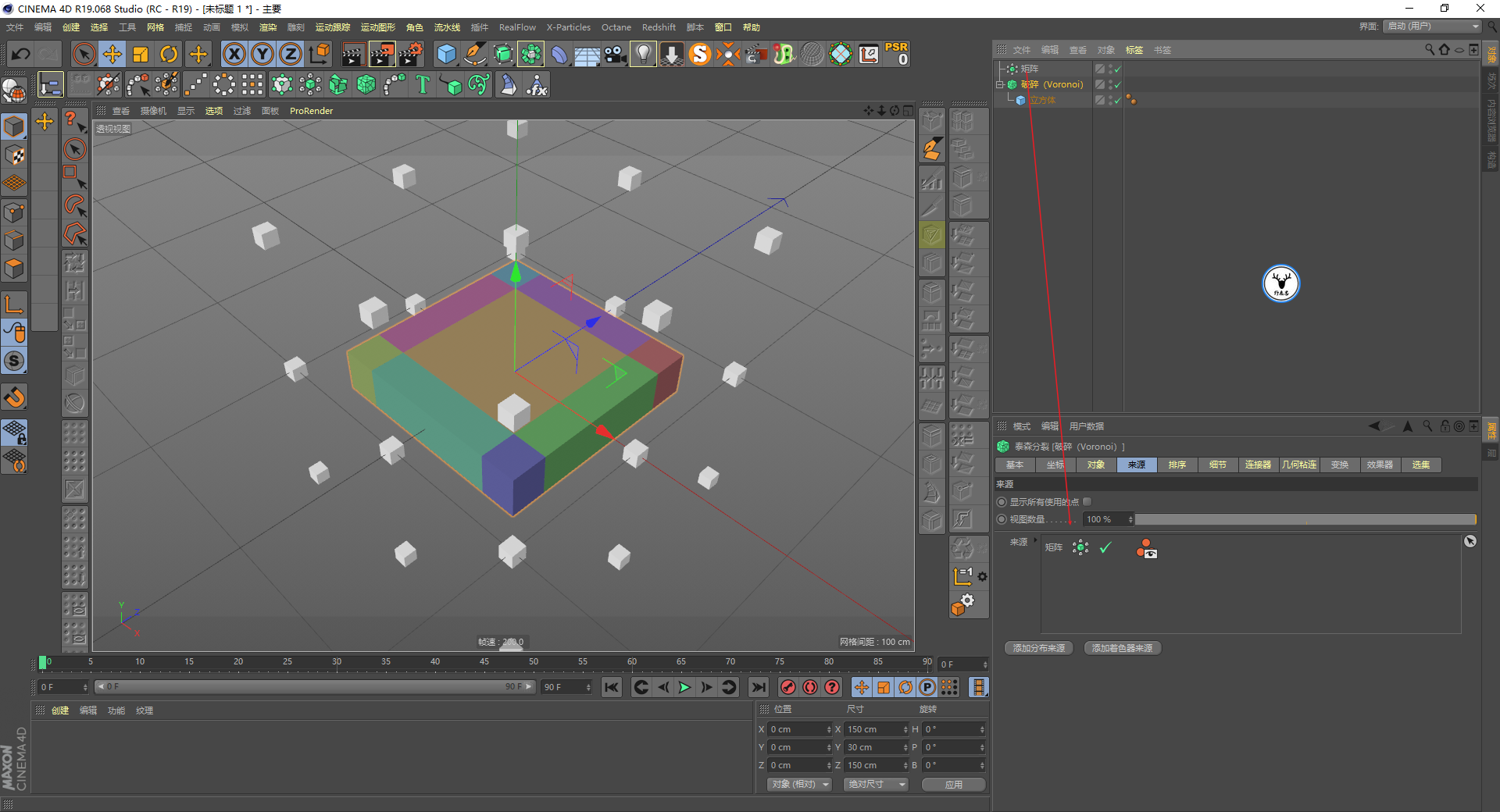

新建矩阵对象，让矩阵对象作为破碎点的来源：

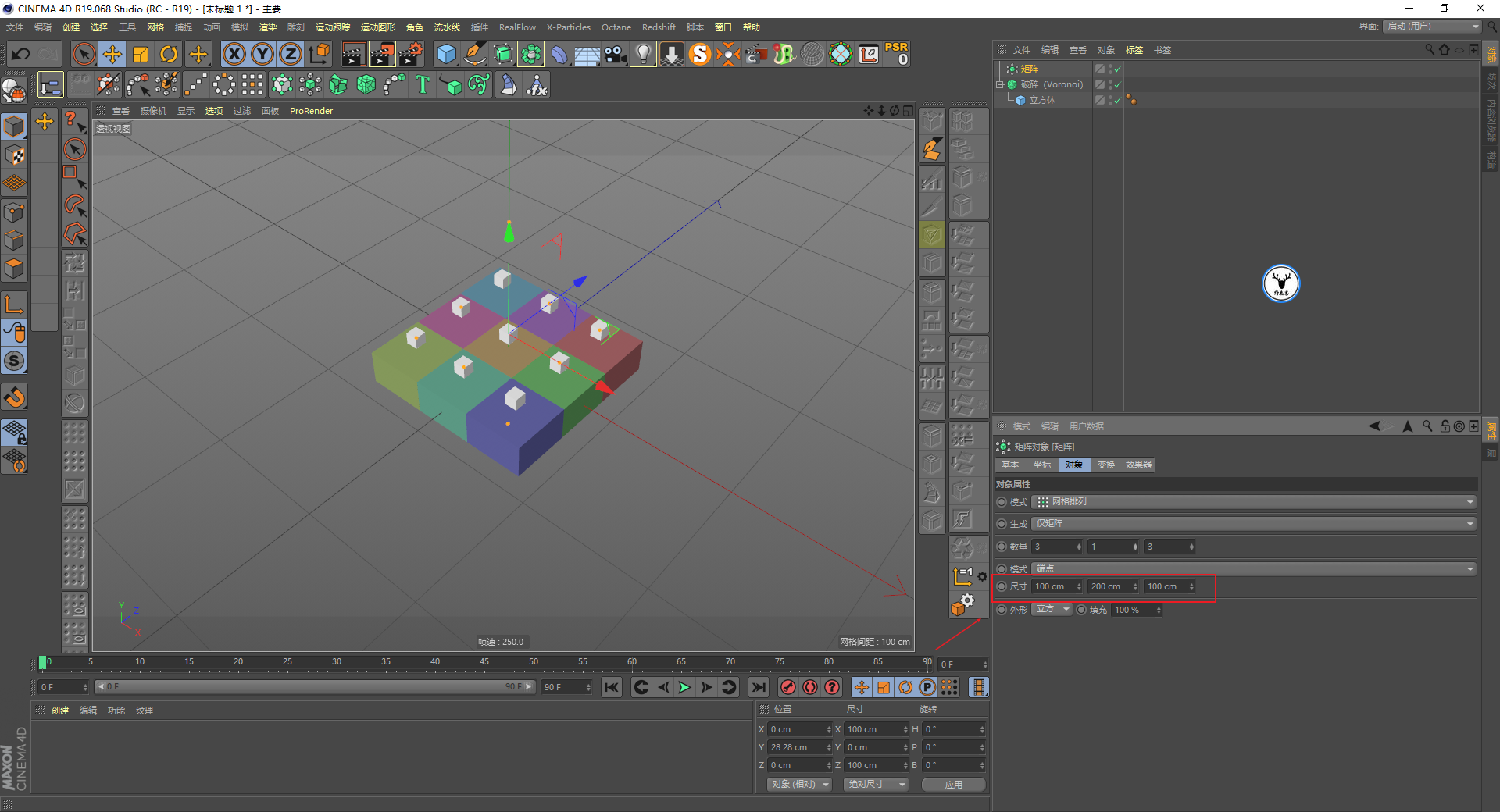

原动画里的平面被分割得相对比较均匀，所以我这里也调整了一下矩阵的尺寸：

接下来就是要对矩阵的数量K帧，做分割数量变化的动画了，把帧速率改为25，做10秒动画吧：

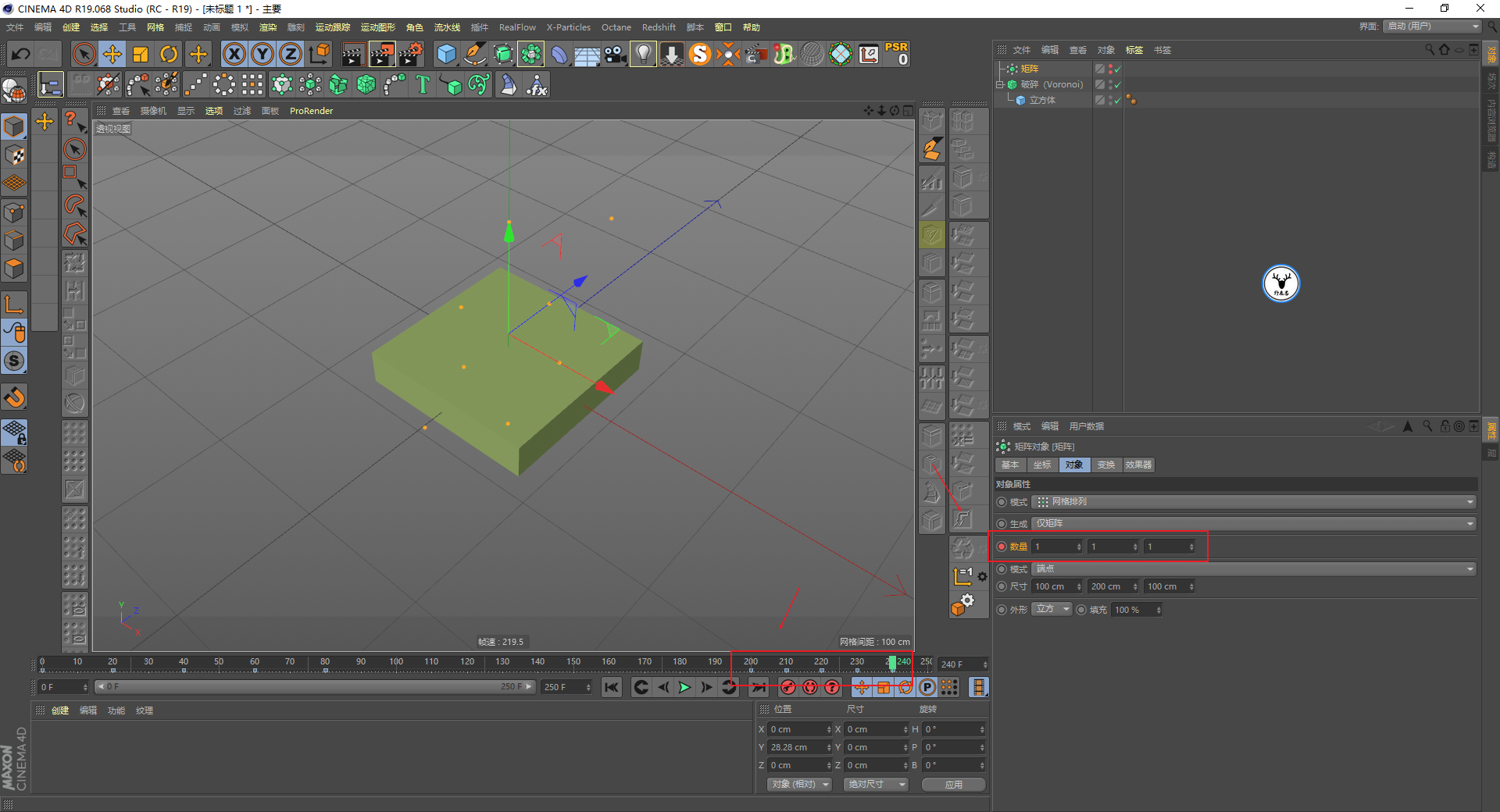

第0帧的时候矩阵的数量为1*1*1：

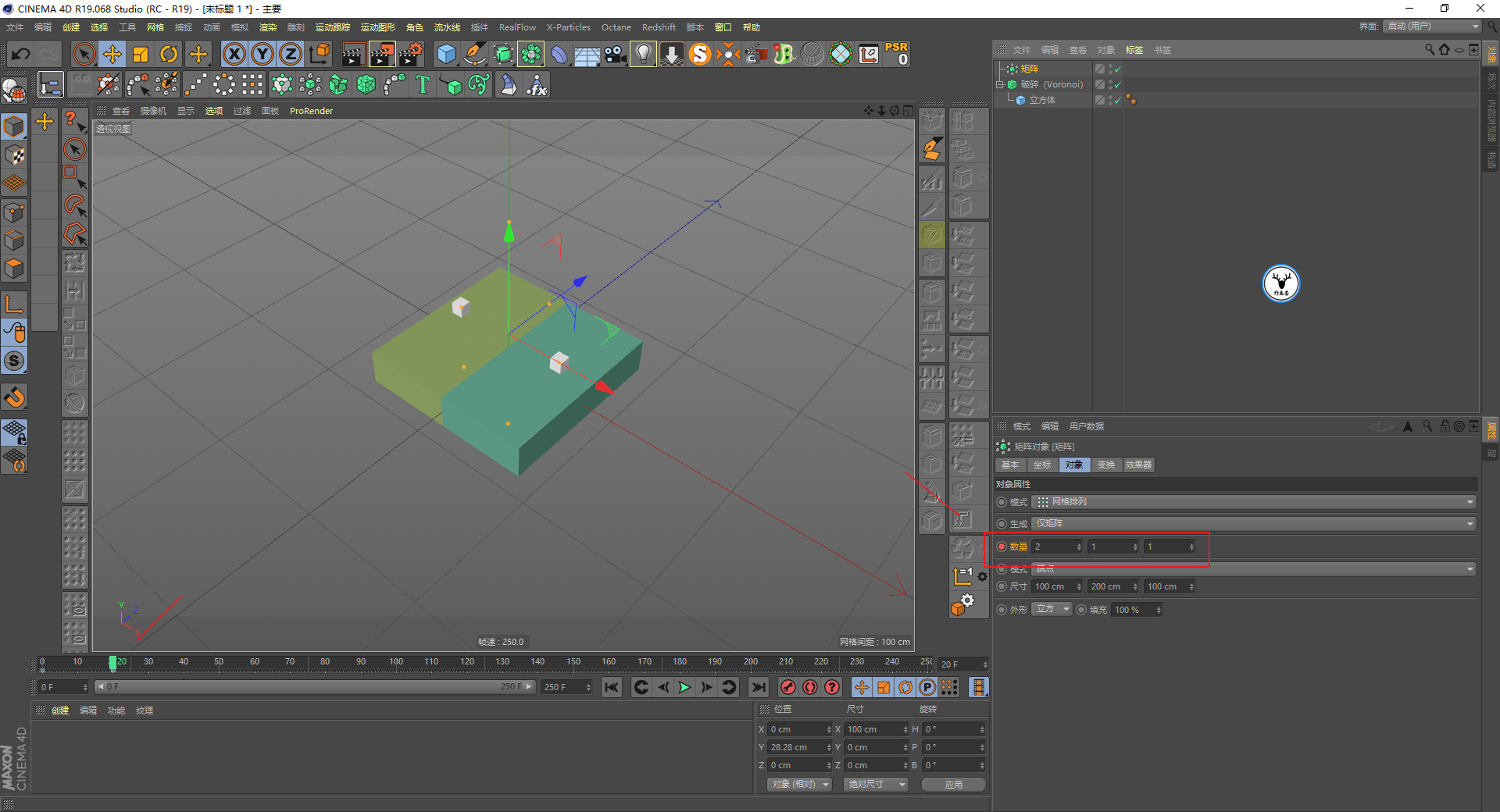

第20帧的时候矩阵的数量为2*1*1：

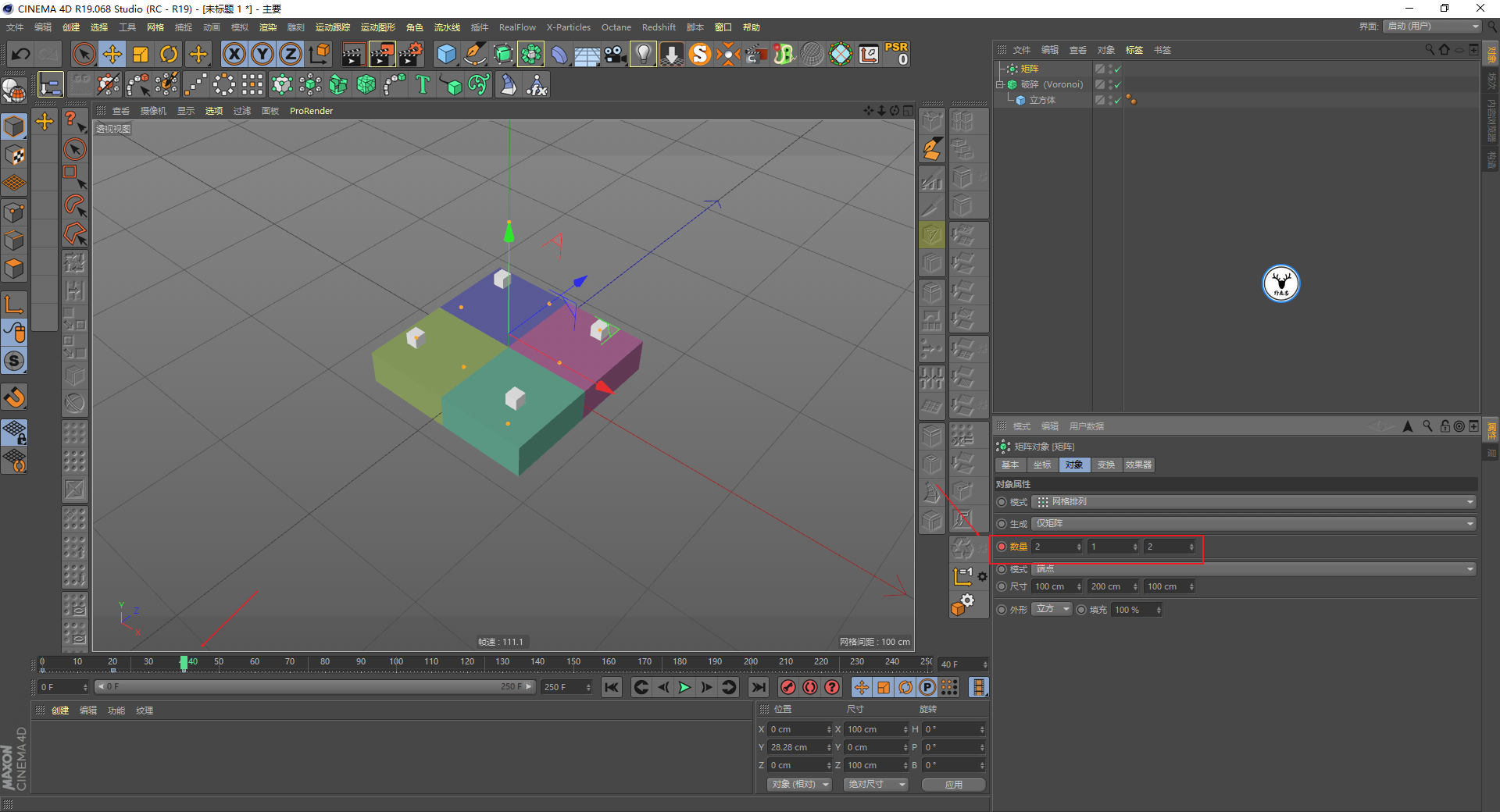

第40帧的时候矩阵的数量为2*1*2：

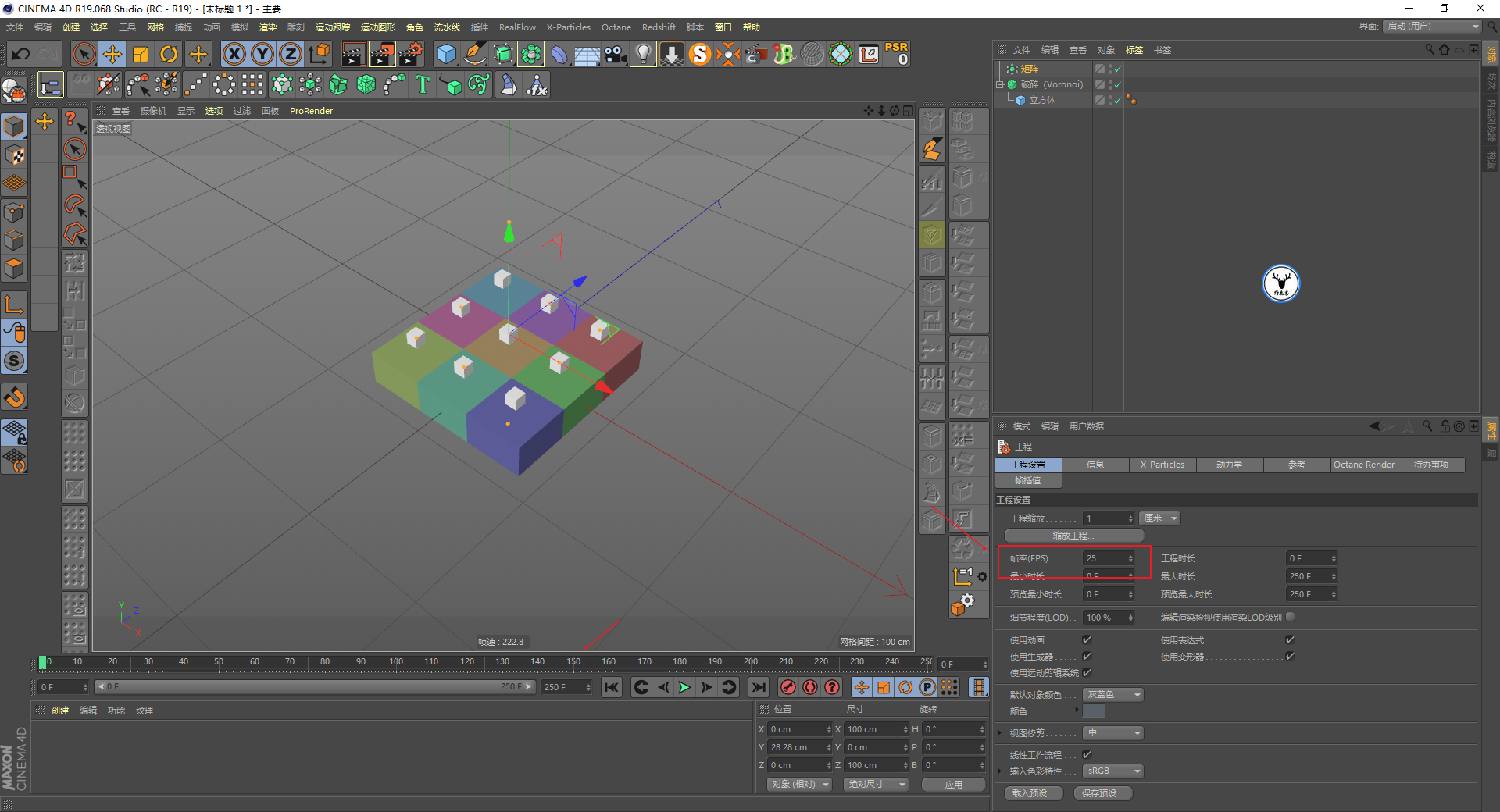

第60帧的时候矩阵的数量为3*1*3：

第80帧的时候矩阵的数量为8*1*8，别问我为什么这么K数量，我是照着原动画数出来的：

然后从200帧开始，让数量逐渐减少，数量K帧和前面的是一样的，这里就不赘述了：

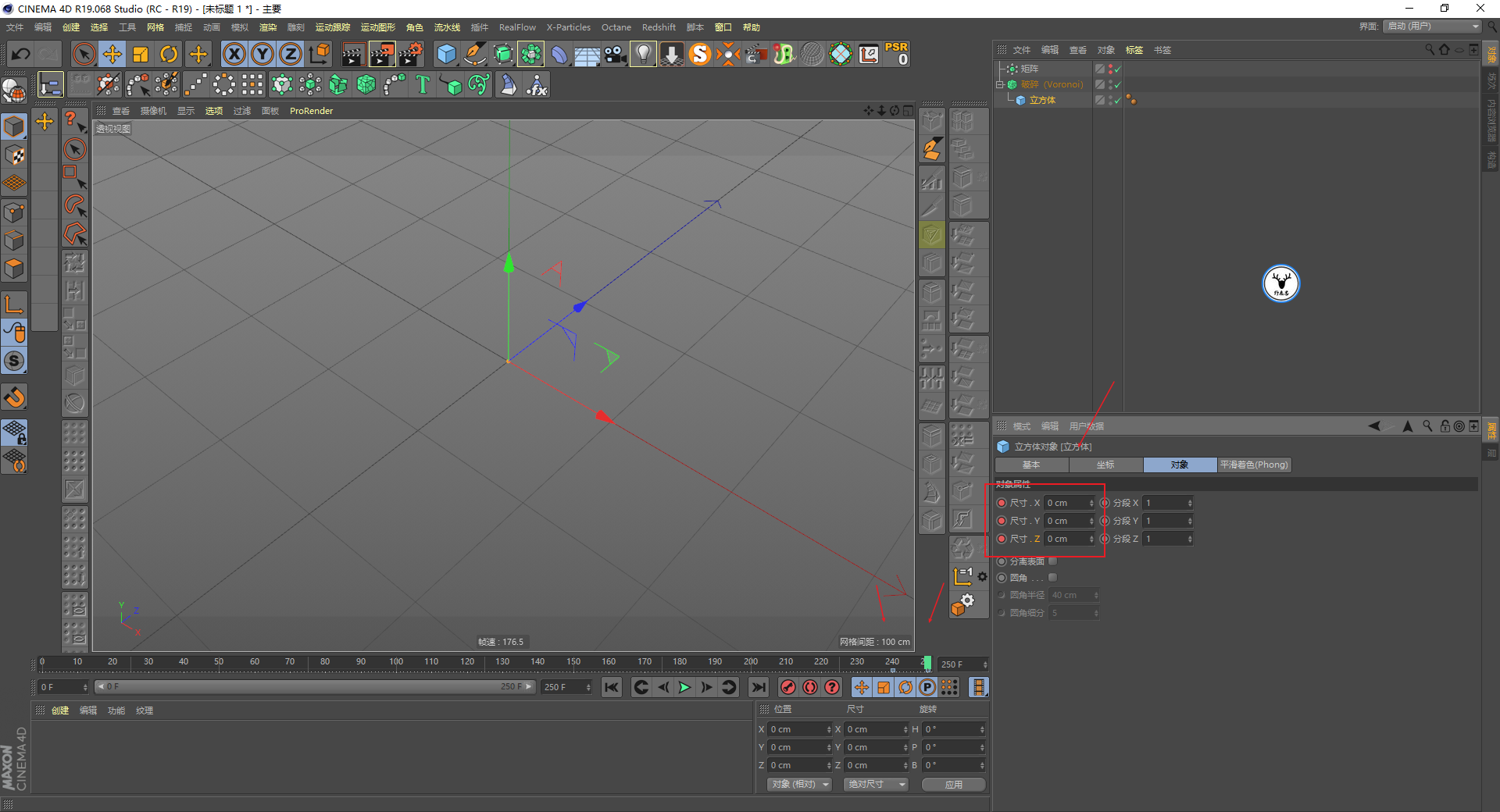

接着再在240帧的时候K立方体的尺寸数值，让它最后消失：

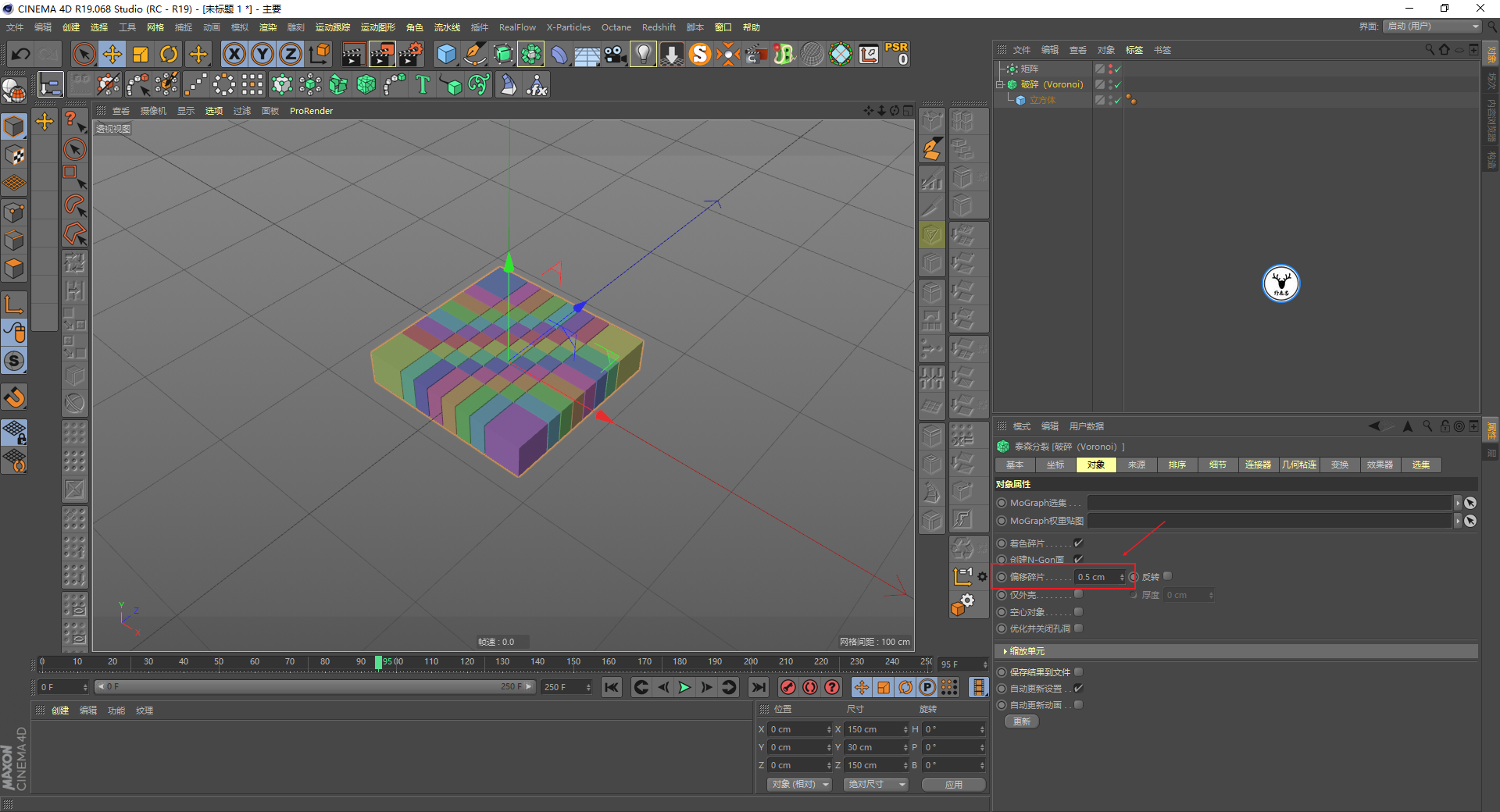

破碎的偏移里记得给点参数：

接下来就是给动画添加变化了，因为矩阵和破碎都可以分别添加效果器，这样动画的玩法就很多了。

可以先给矩阵添加一个随机效果器，只随机X和Z轴的位移：

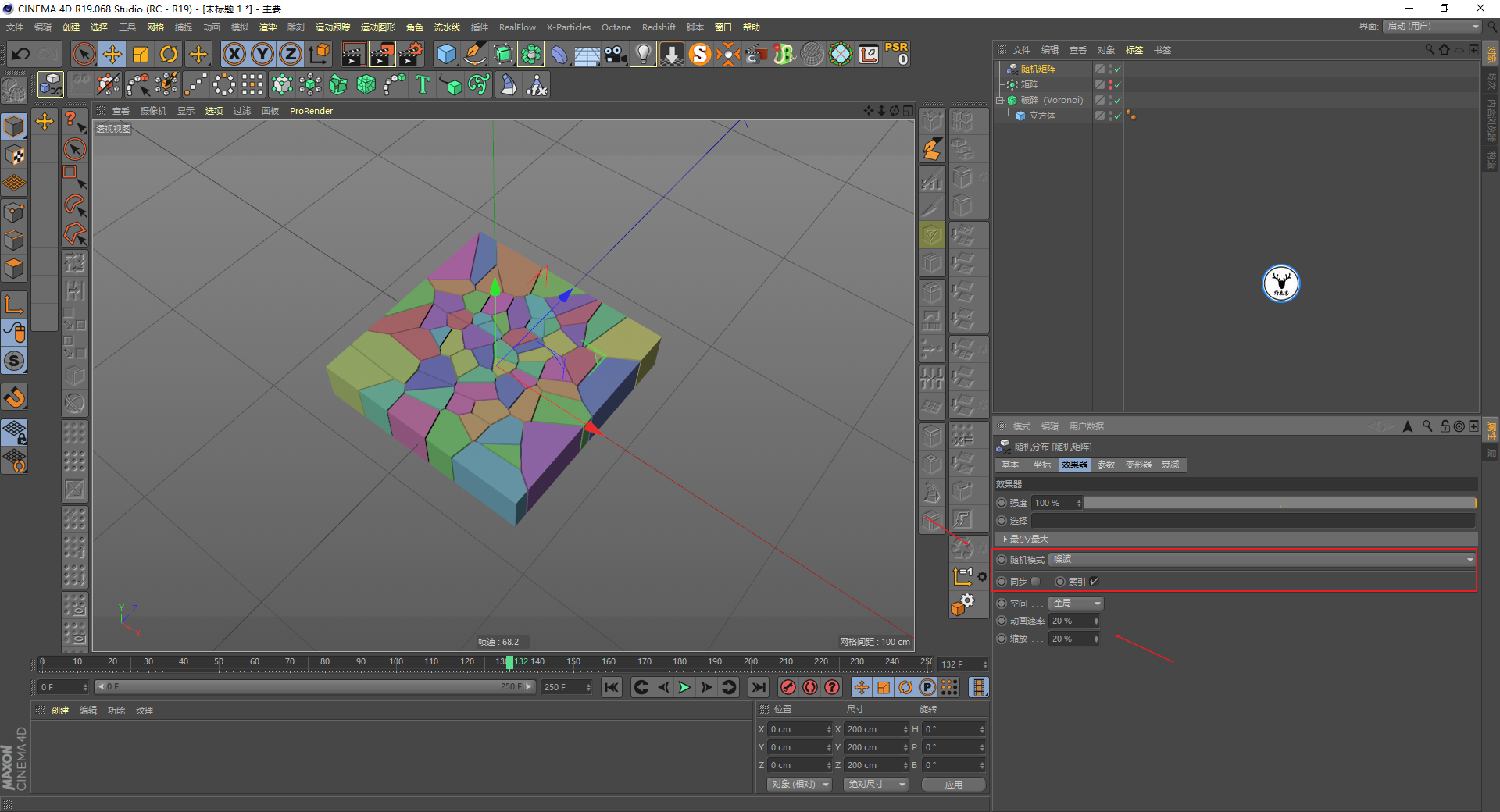

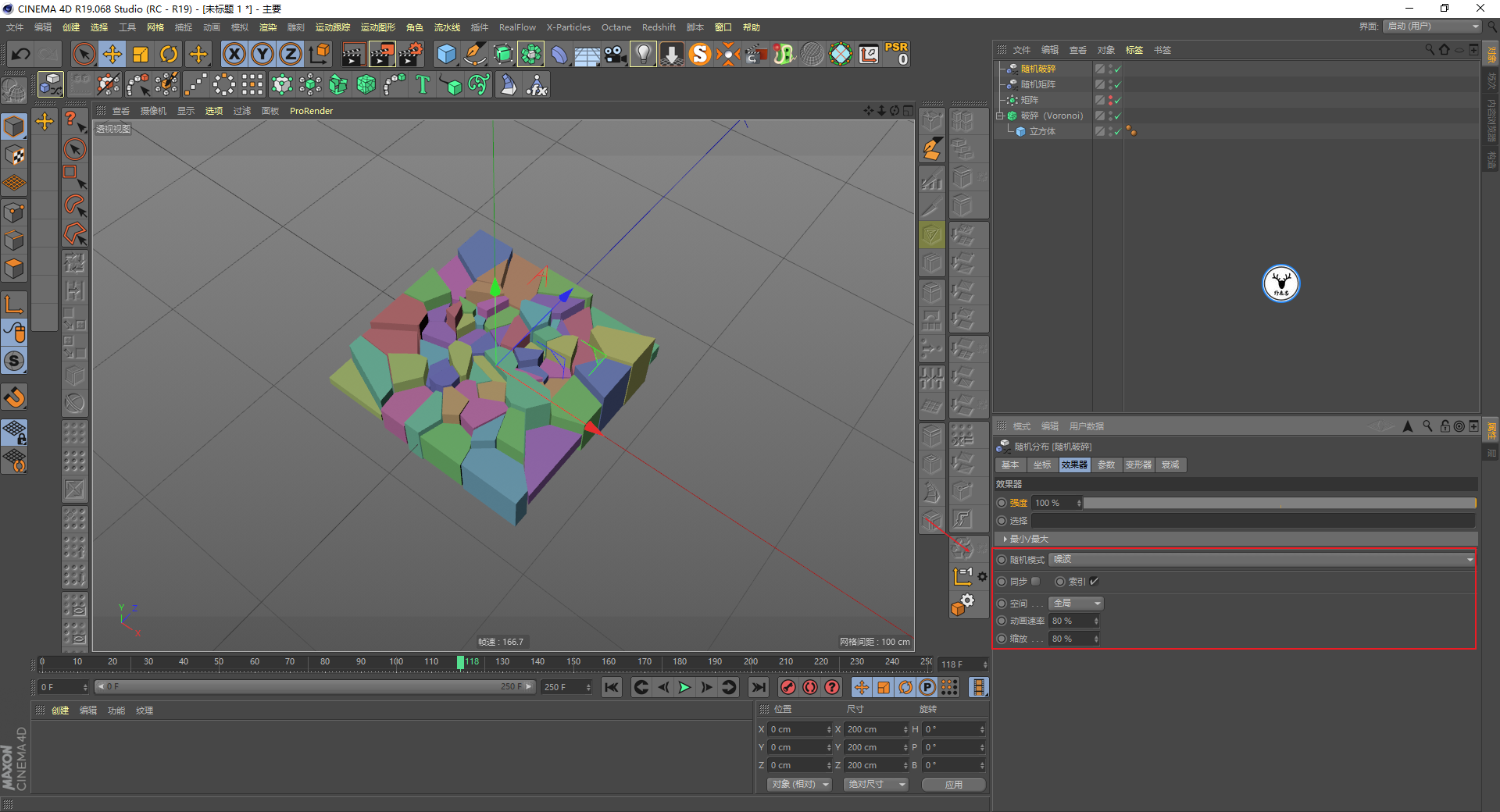

效果器面板里将随机模式改为噪波就有动画了，动画速率可以控制动画的速度，勾选索引，缩放的数值大家看着办就好：

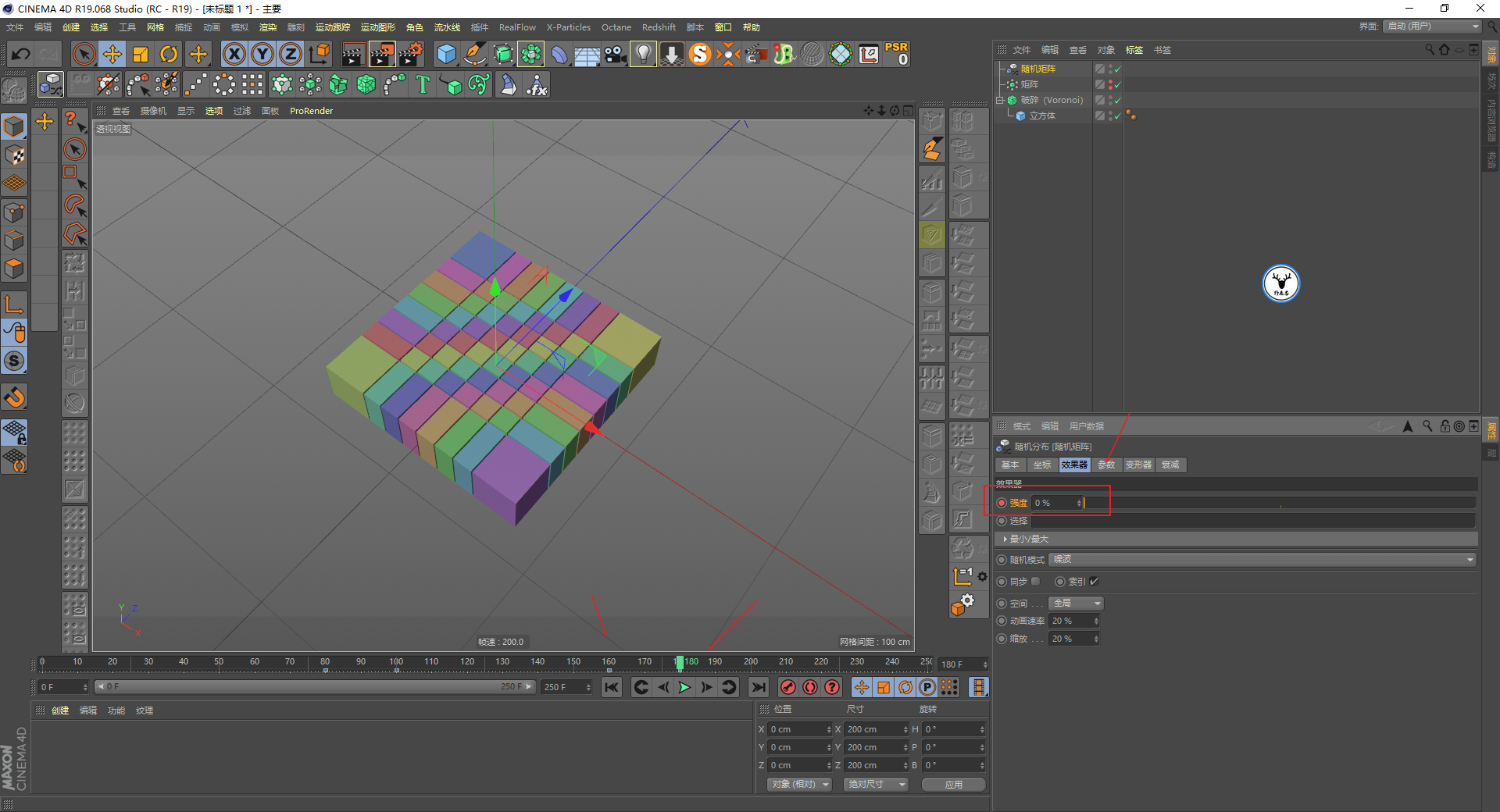

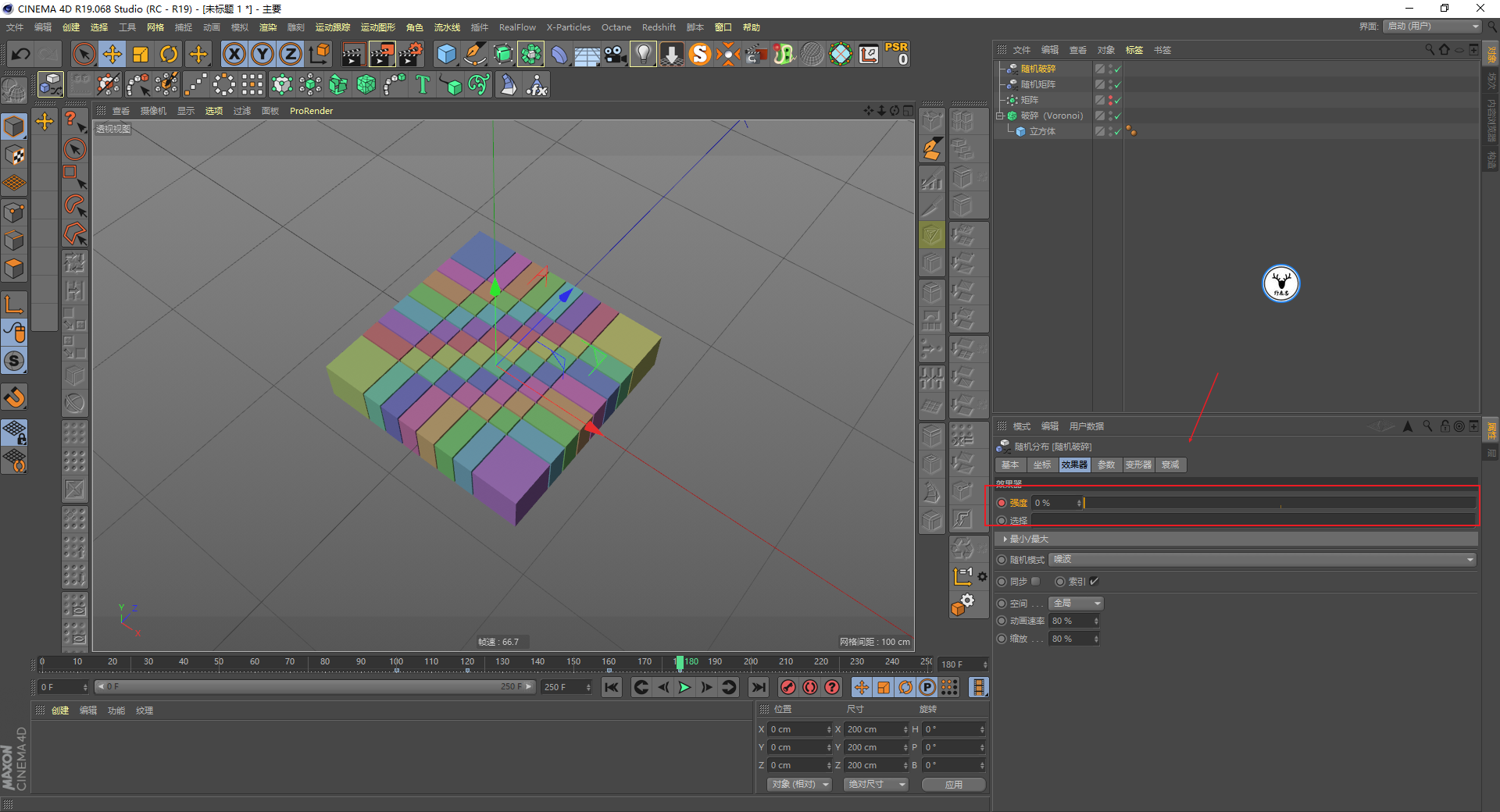

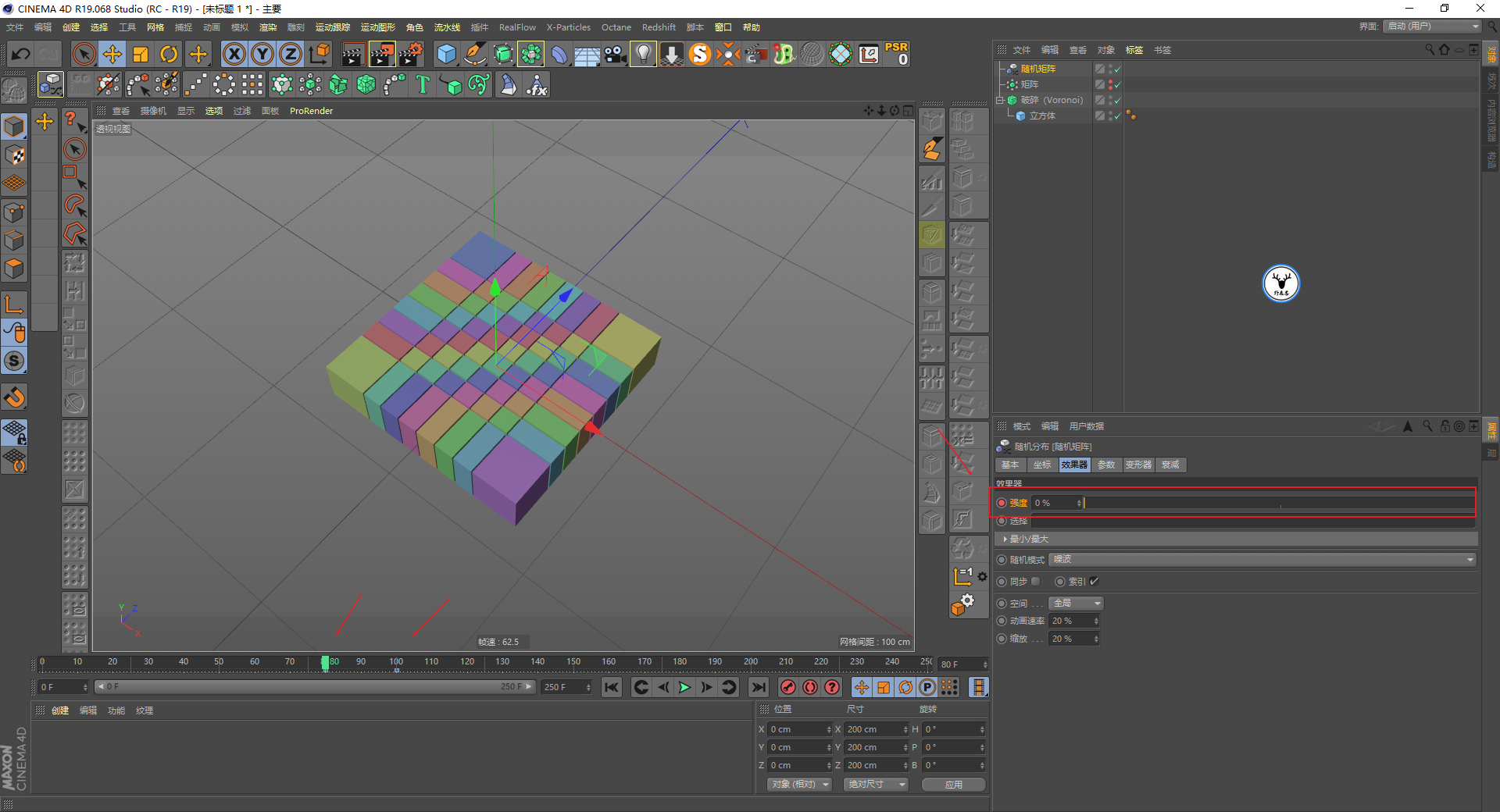

效果器的强度这里在第80帧的时候为0，100帧的时候为100，这样从规整到随机的形态就能过渡的很自然：

然后160帧的时候强度100K一下，等到180帧的时候，强度变为0：

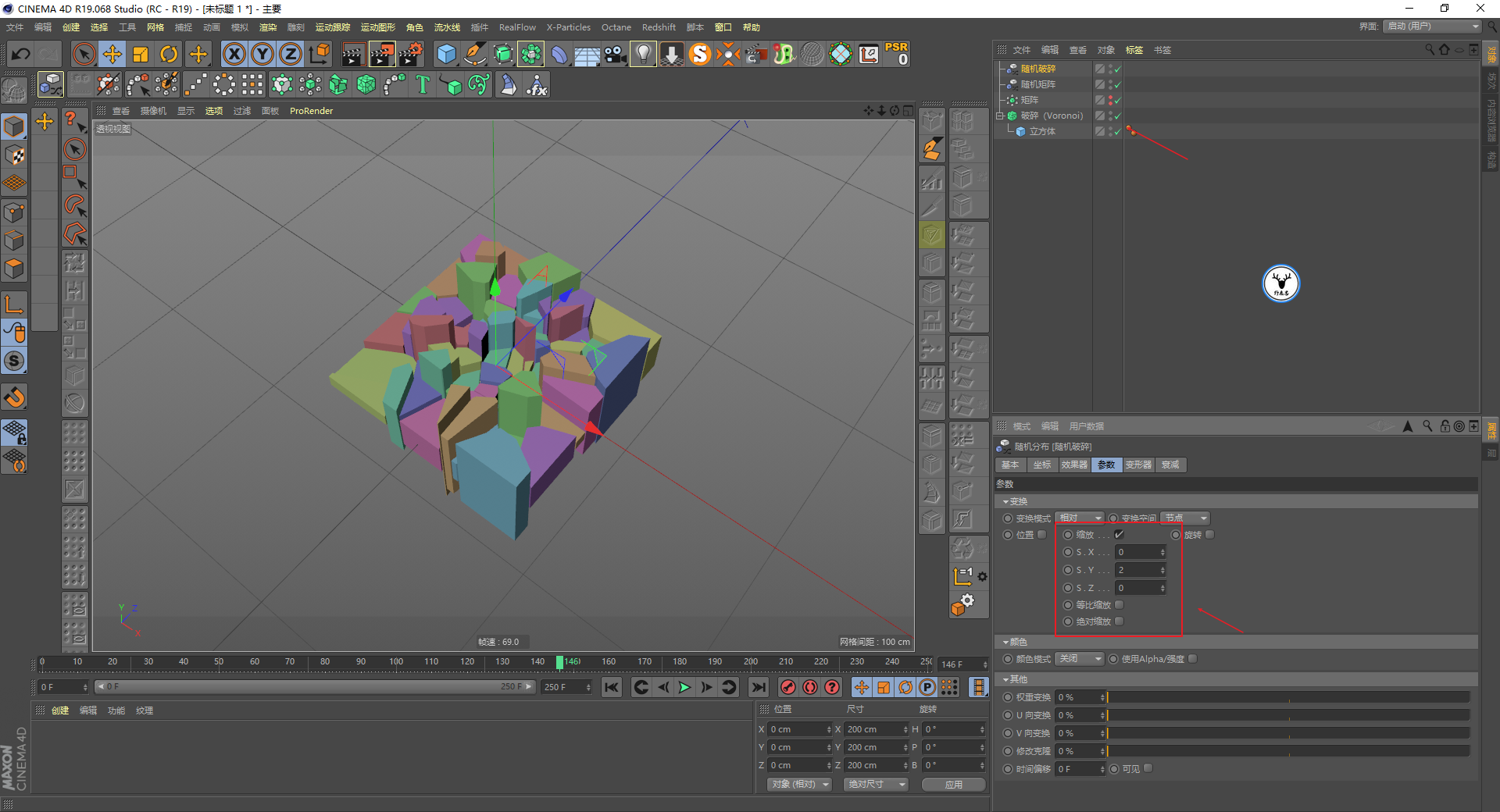

接下来可以给破碎再添加一个随机，随机Y轴的尺寸：

同样效果器里将随机模式改为噪波，勾选索引，动画速率以及缩放这些大家看着办就好：

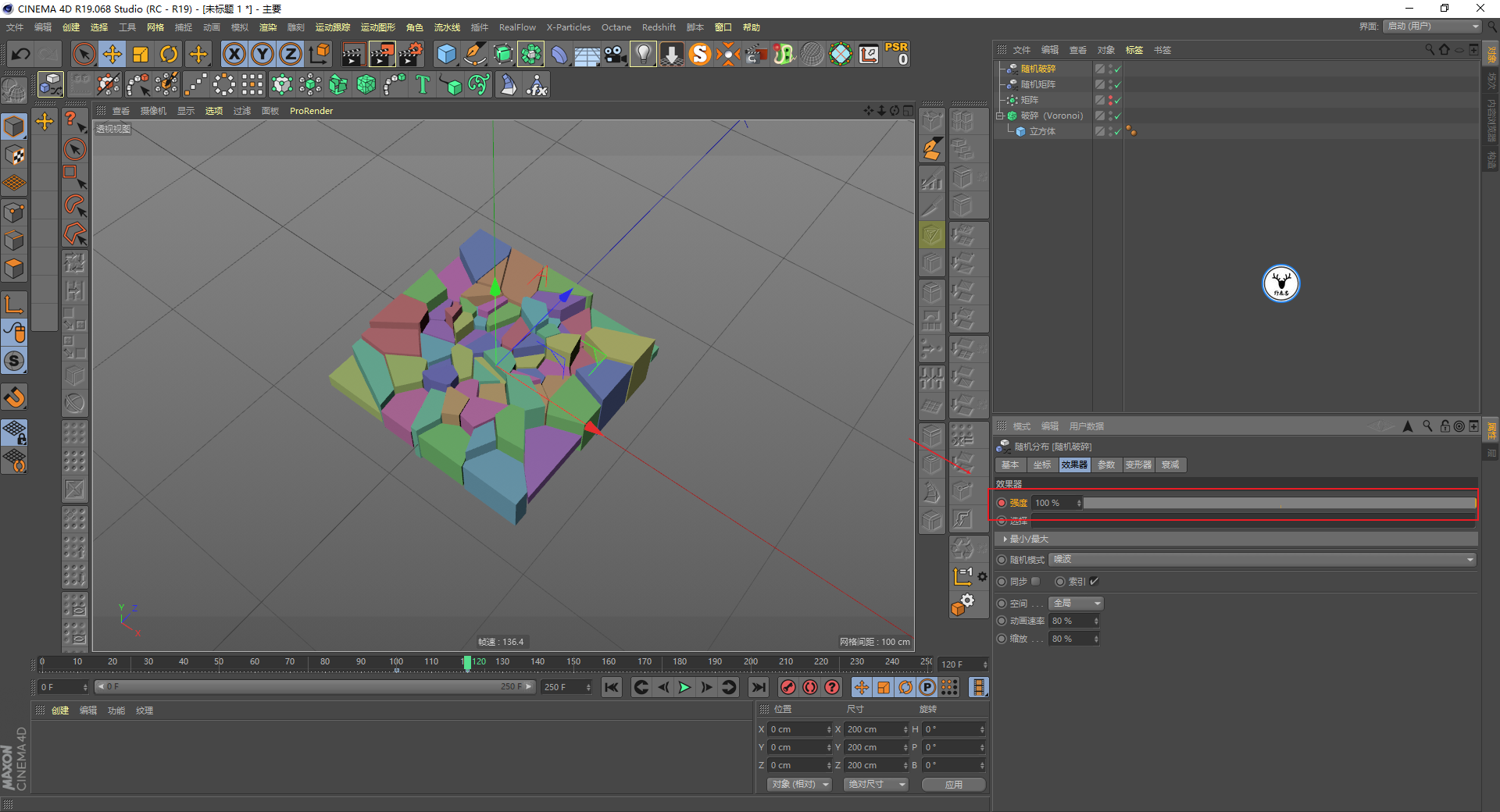

然后我们让破碎的随机效果器在100帧的时候强度为0，120帧的时候数值为100：

从160帧开始，让破碎随机效果器的强度数值逐渐变为0：

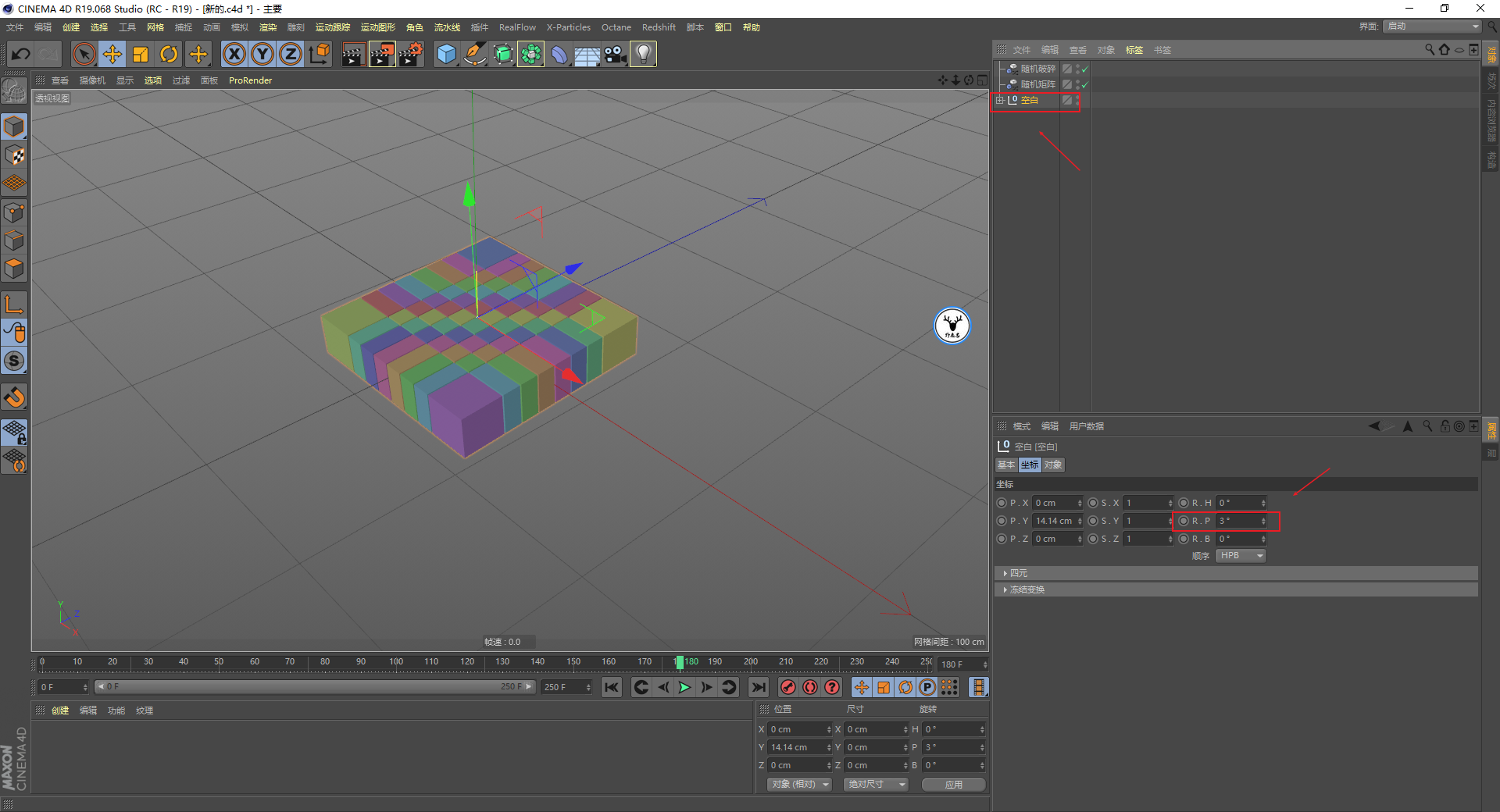

基本上破碎动画就做好了，将矩阵和破碎整体打一个组，Y轴上稍微旋转一下：

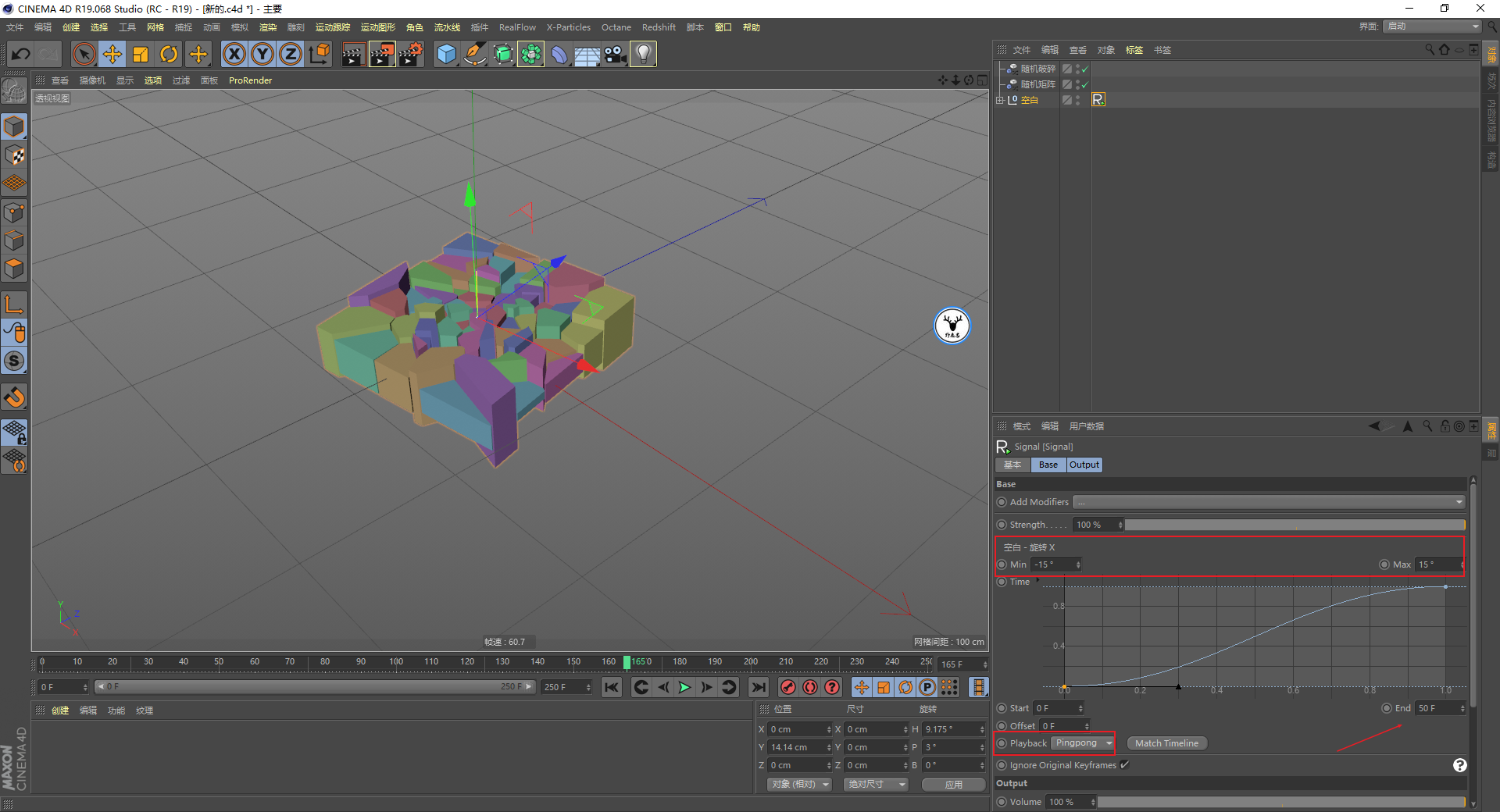

给组添加GSG的signal插件，控制组的X轴旋转，旋转的数值大家看着办就好，循环模式改为pingpong，循环周期我这里为50帧。

这样对象就会慢慢的自动来回旋转，不用手动K帧，方便很多：

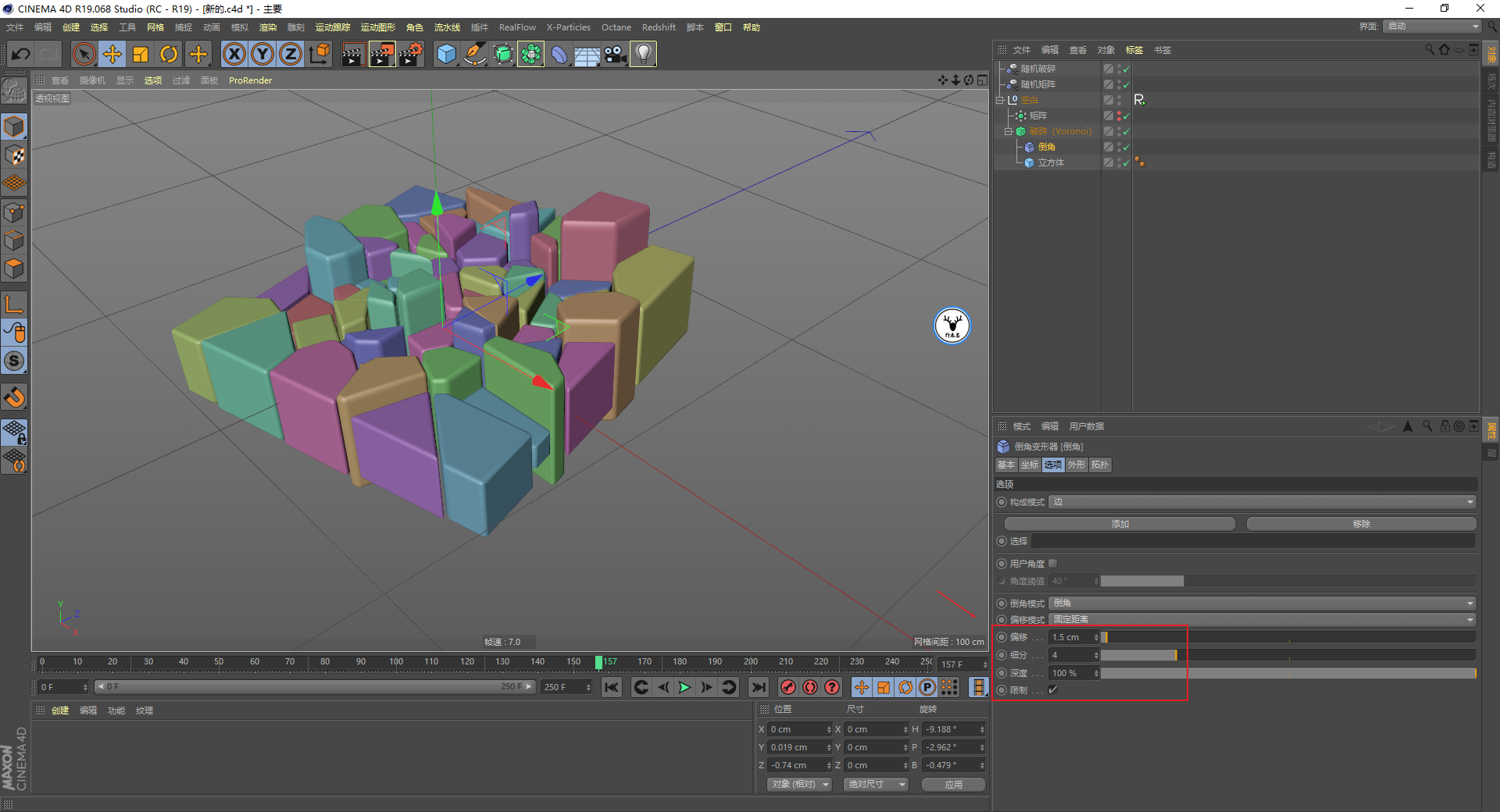

可以再给破碎添加一个倒角变形器，这样破碎出来的几何体就都有倒角了。

偏移略微给一点数值，细分数大家看着办就好，记得勾选限制：

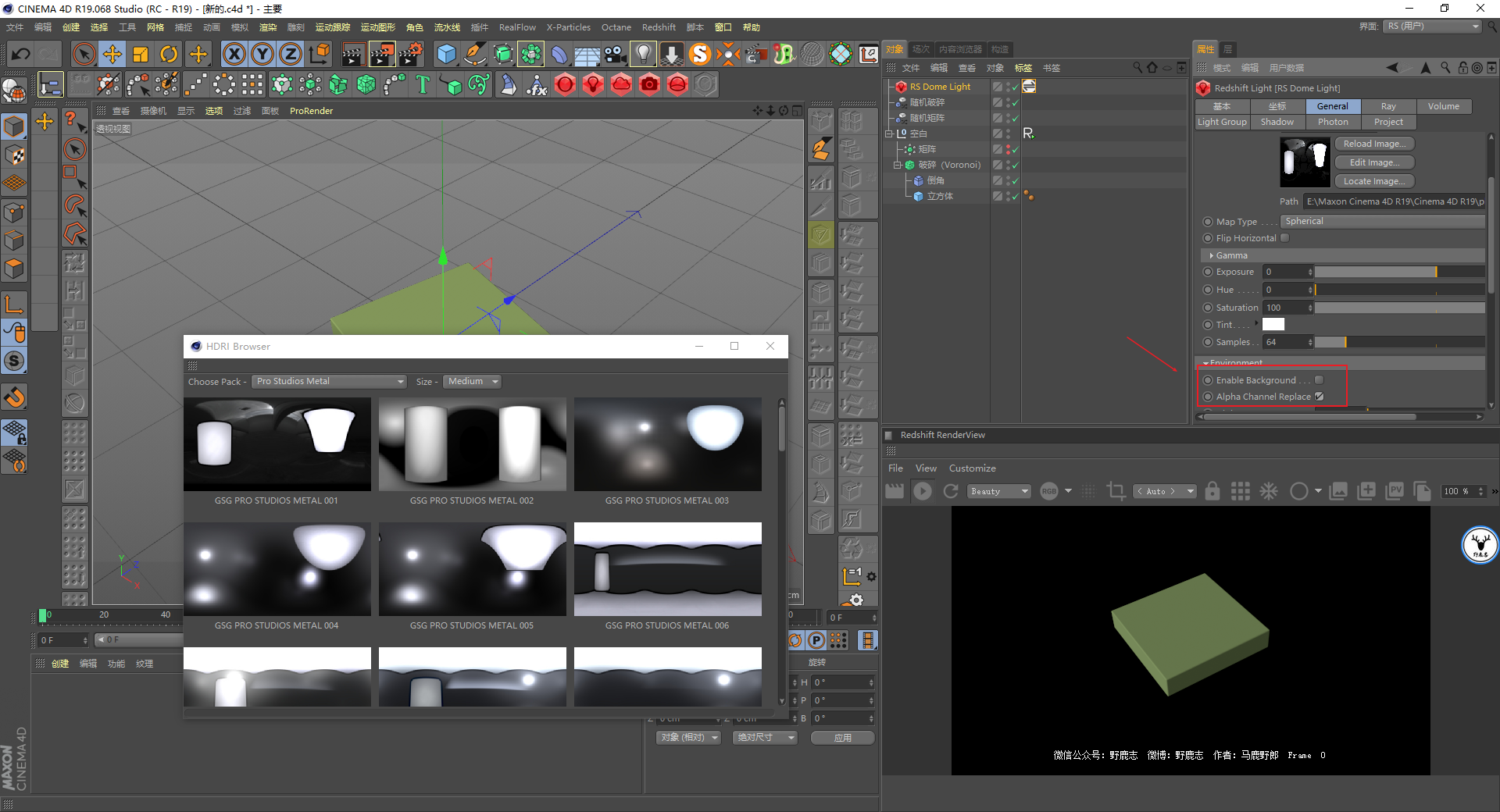

接下来就是渲染了，我还是用的RS当作练习，打开RS，新建HDRI环境光，取消显示背景，勾选透明通道：

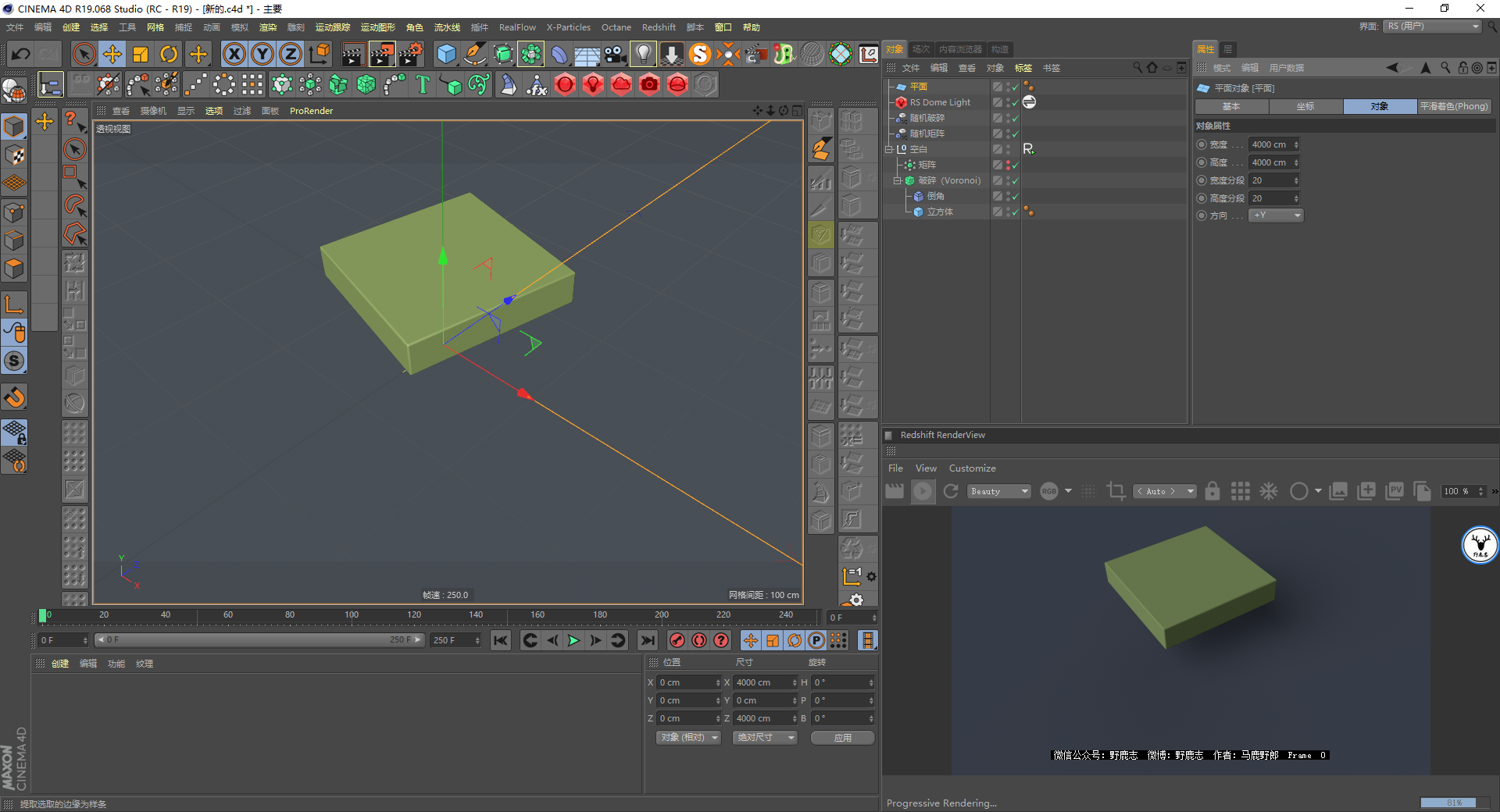

再新建一个大点的平面吧：

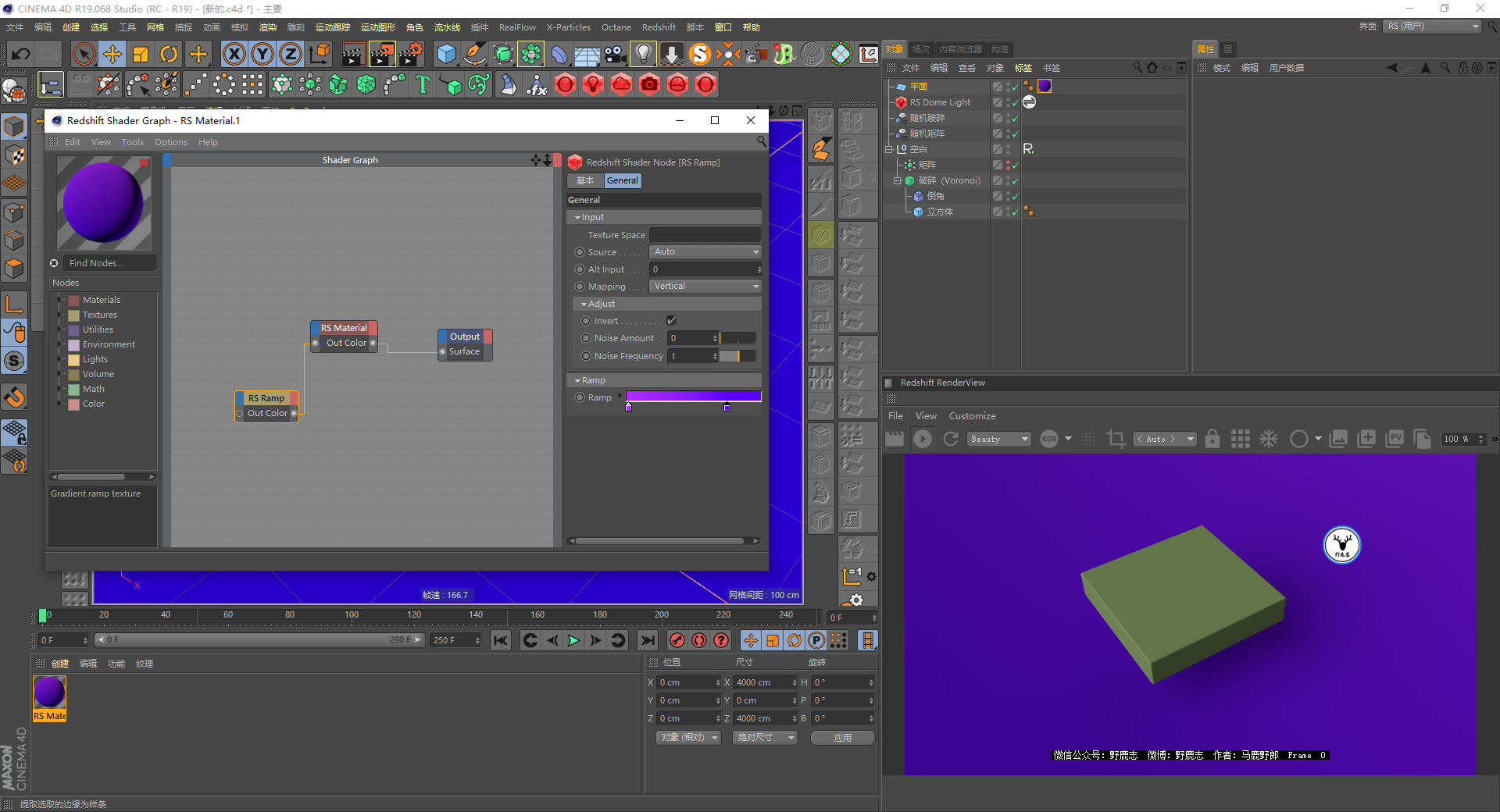

开始搞材质吧，平面的材质我用的是一个普通的渐变材质，把反射这些都关掉了：

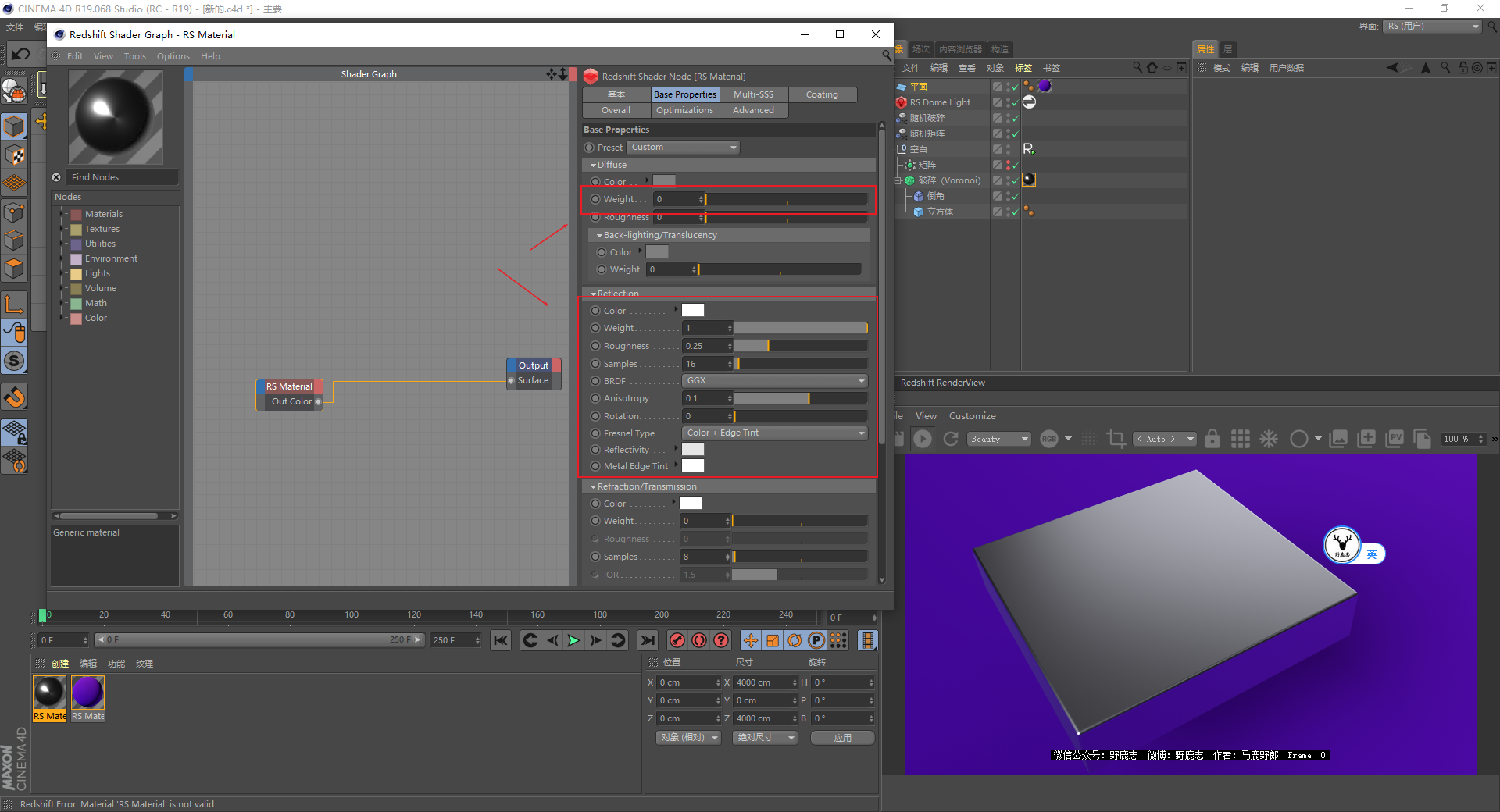

破碎对象我首先给了一个银白色的金属材质，将BRDF改为GGX这种模式比较适合制作金属。

粗糙数值看着给，各向异性我也是凭感觉给的数值，菲涅尔类型选择为颜色加边缘着色：

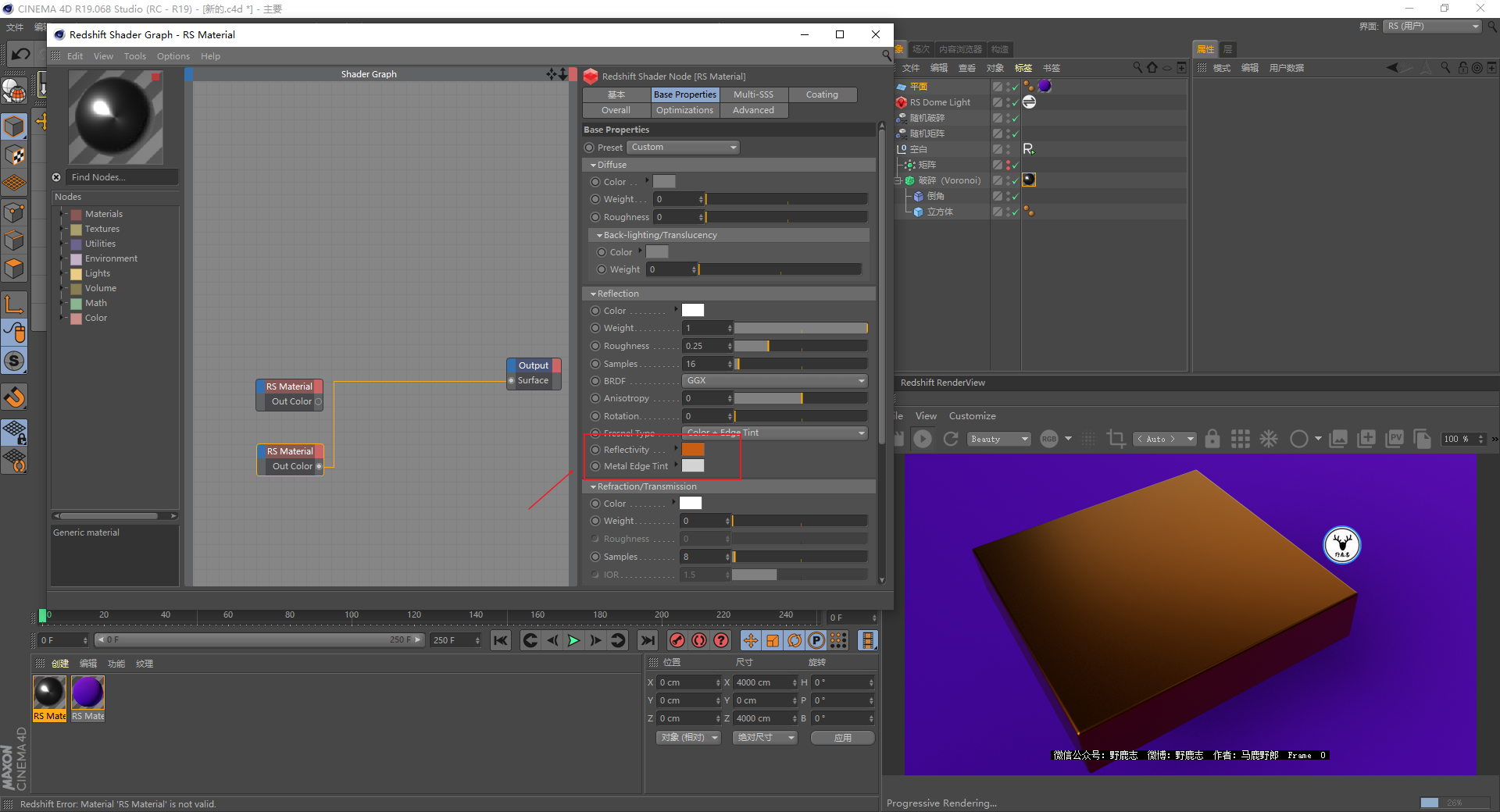

我希望的是对象的边缘呈现出红铜色金属的感觉，所以复制一份节点出来，将颜色改为红铜色：

想要边缘呈现出另外一种材质就需要把边缘提取出来，这里就要用到RS的曲率节点，这个相当于OC的Dirt节点：

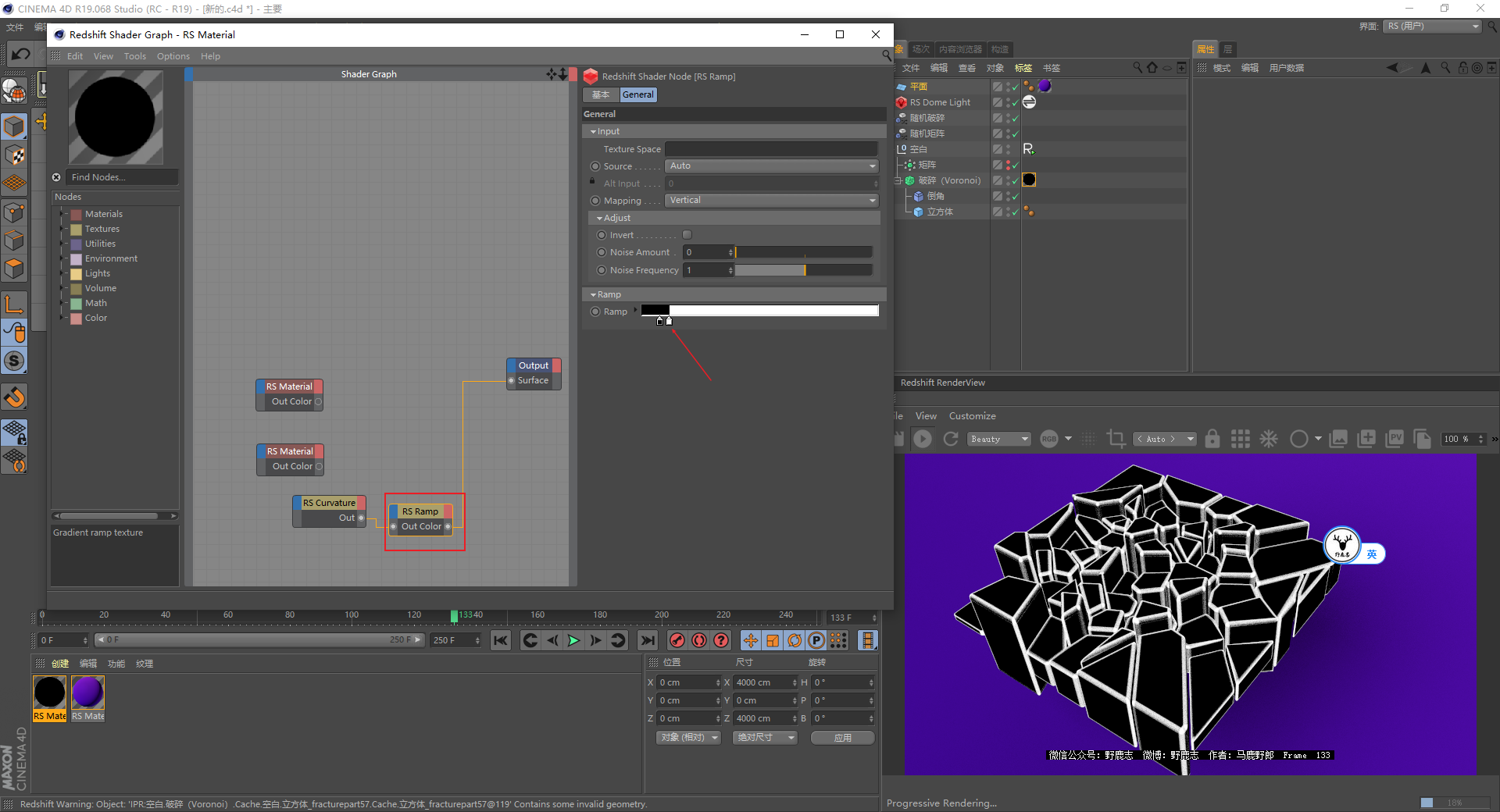

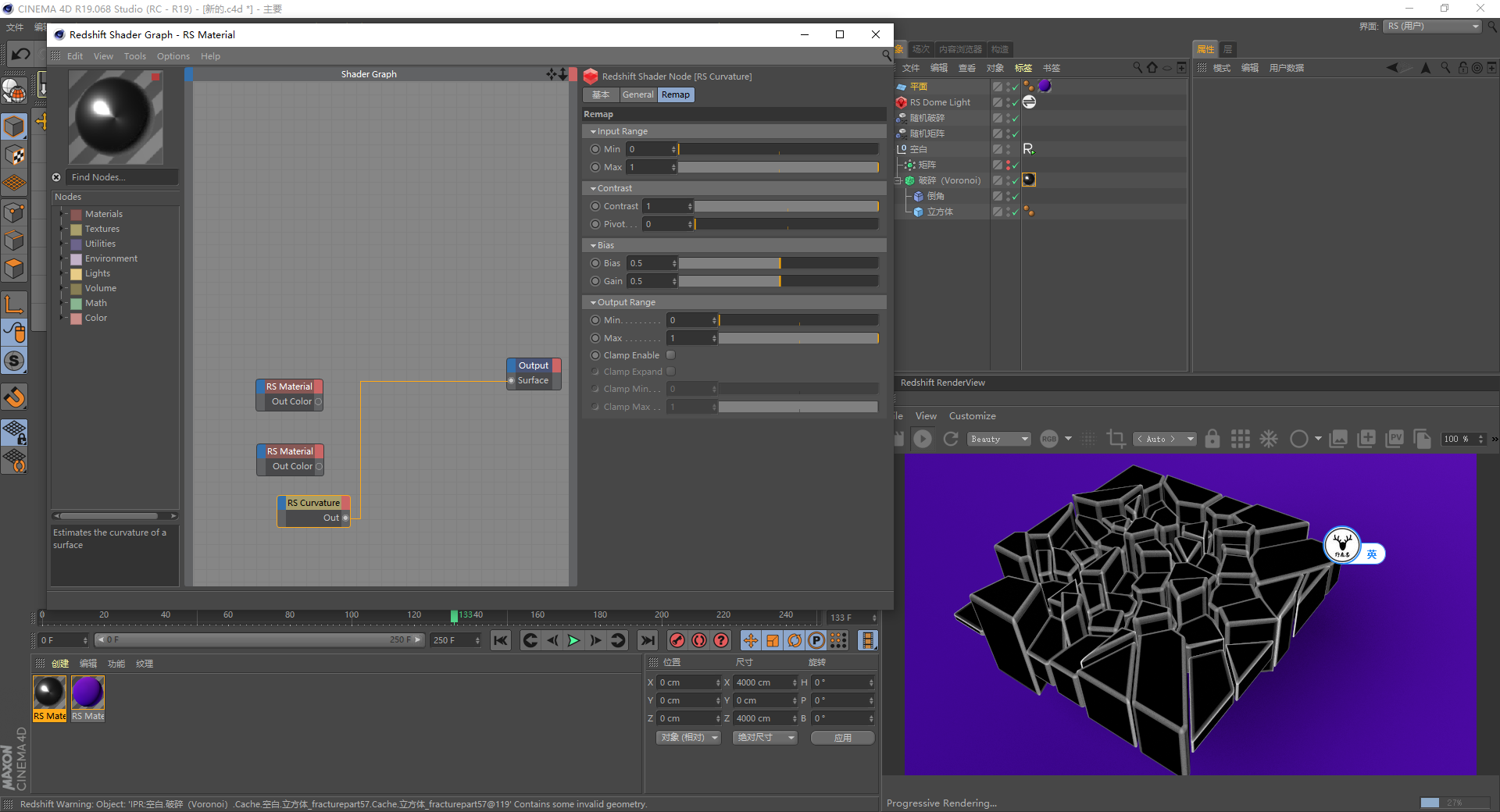

不过我尝试过直接用曲率节点提取的选区不够明显，所以我又用了一个渐变节点，这里的目的是为了增加对比度，让选区更清楚：

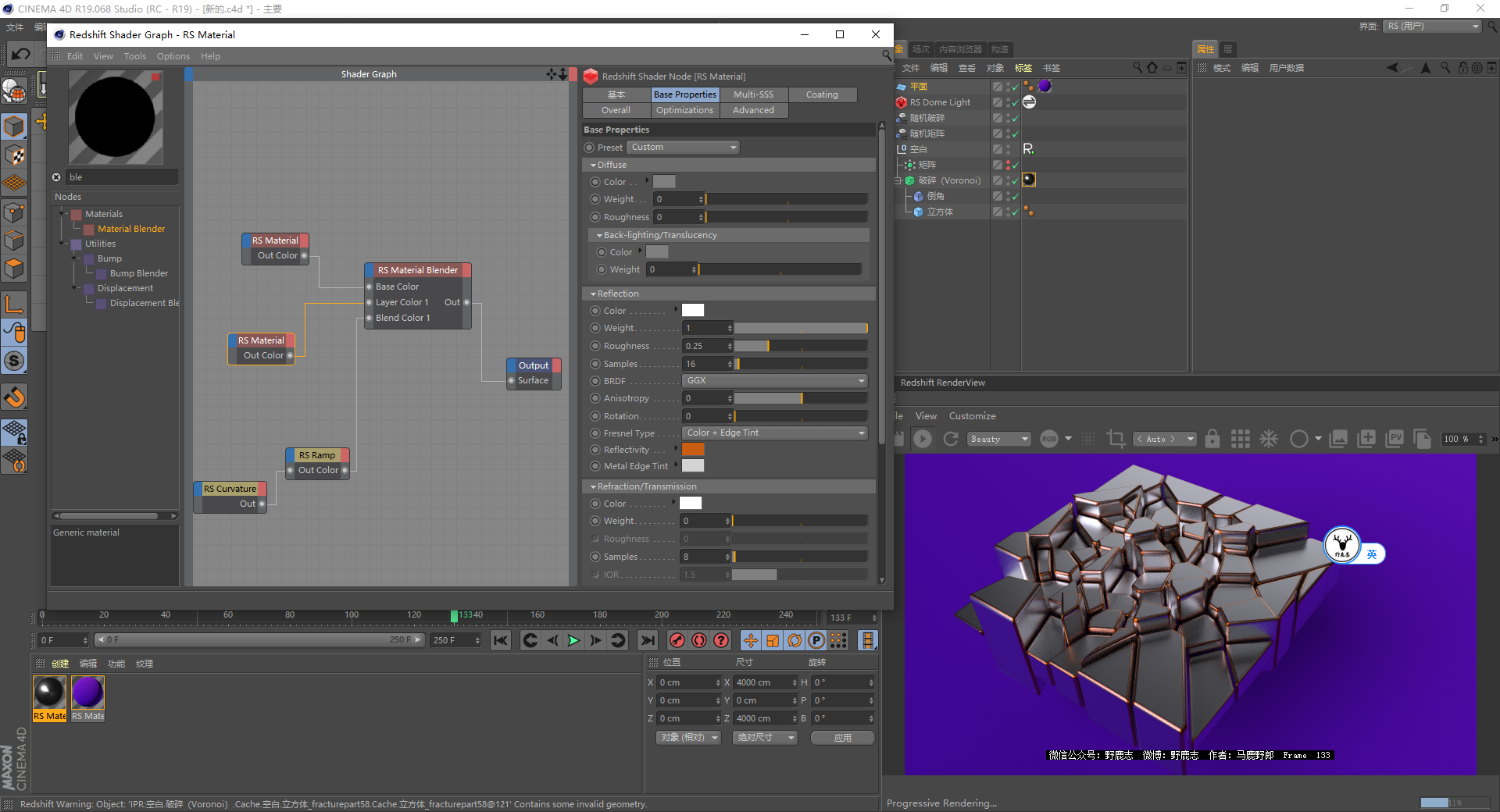

然后再用一个混合节点将它们进行混合，其实和OC的混合节点原理是相同的：

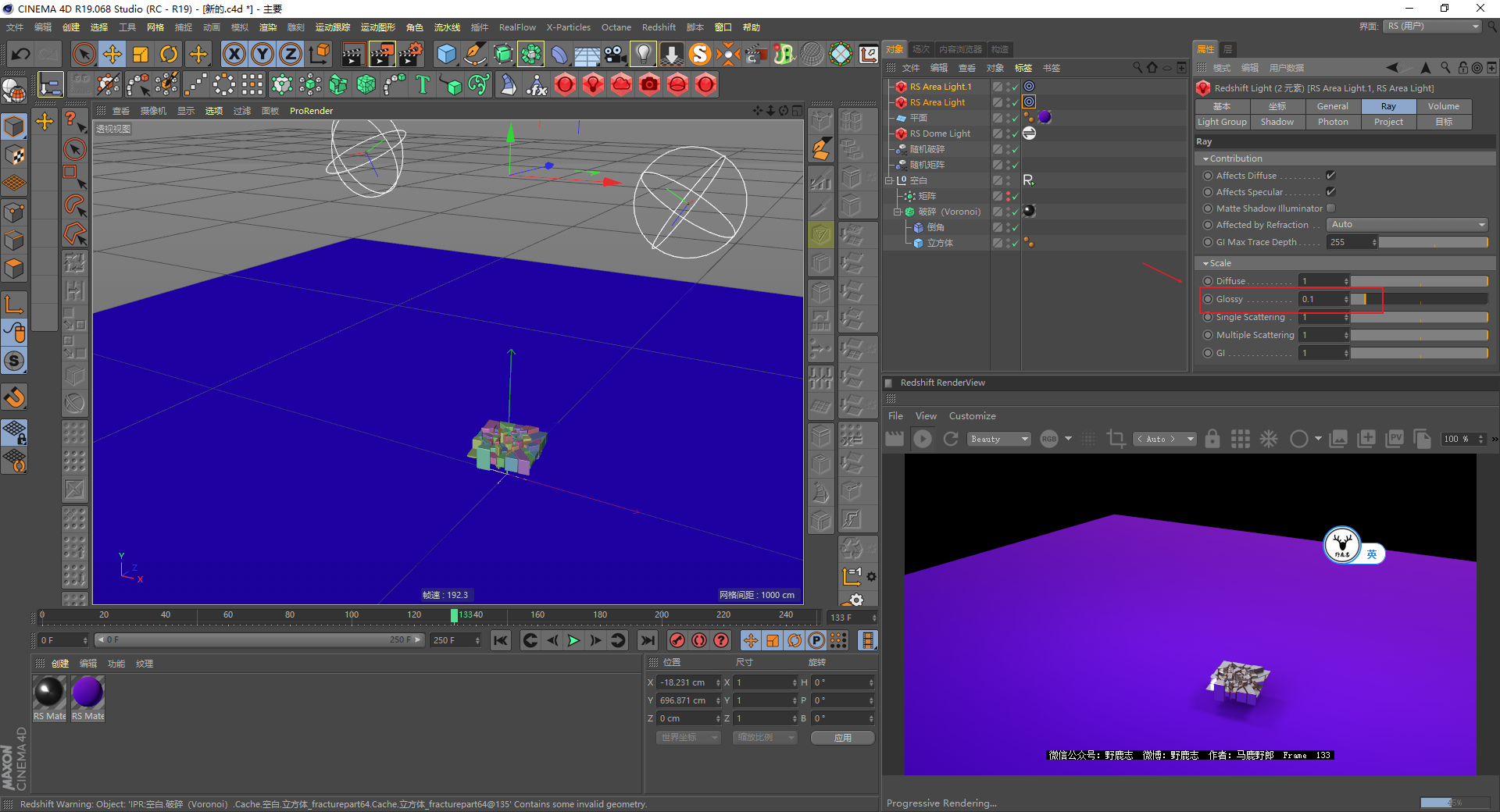

视情况再补两盏灯吧，因为测试的时候觉得金属反射灯光有点过曝了，所以我在光线面板把光泽的属性降的比较低：

新建摄像机做一个摄像机动画吧，这个大家自己看着来哦，我自己摄像机做的动画也丑的很：

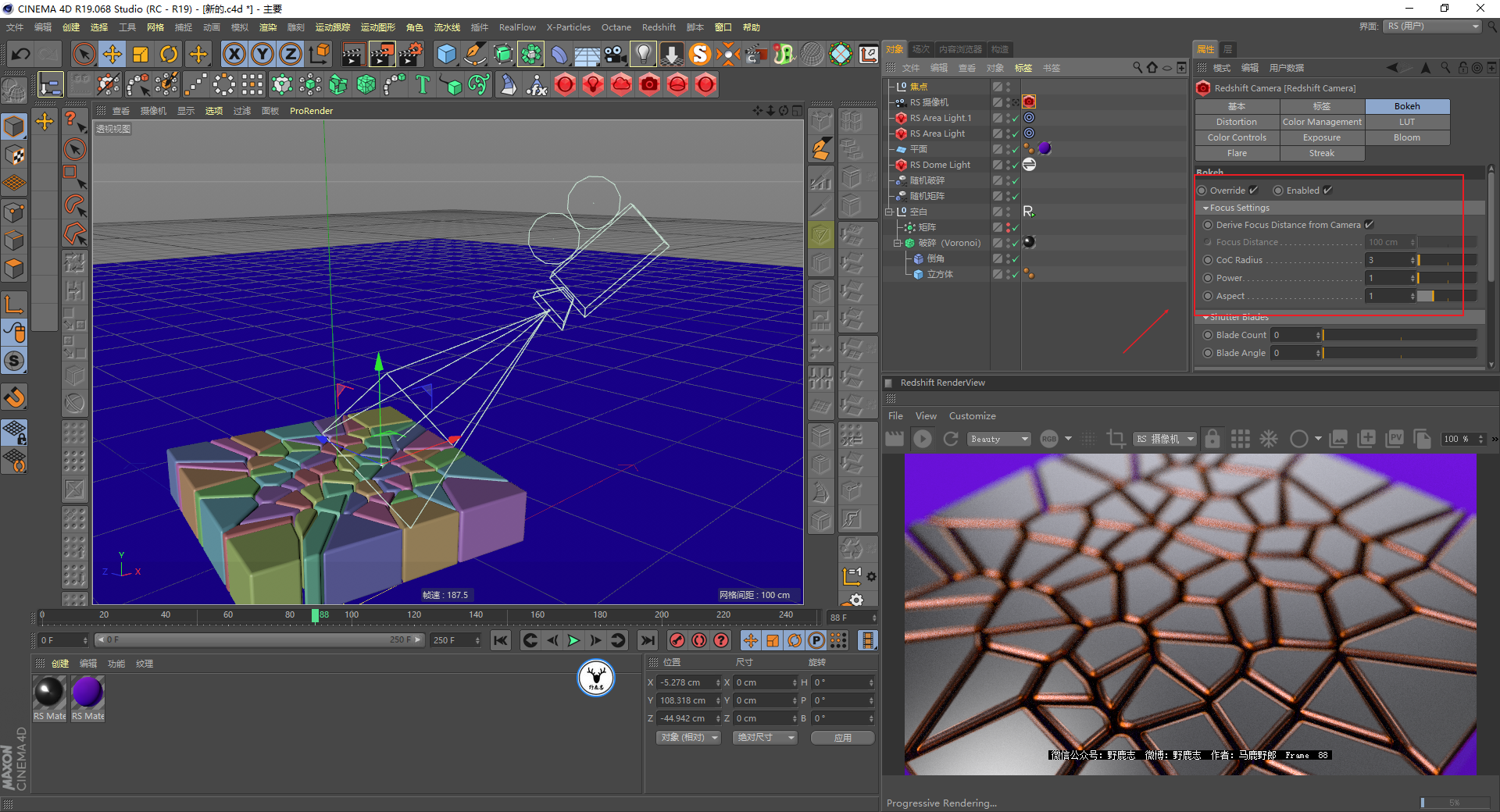

感觉还是要有点景深好看一点，所以在RS摄像机标签里把景深打开：

可以新建空白对象把它丢进摄像机的目标对象栏位，当作焦点对象控制景深的范围：

这里我做了三个分镜，然后用一个舞台进行镜头的切换，这个就不多说了哈，本来我做的也不是很好：

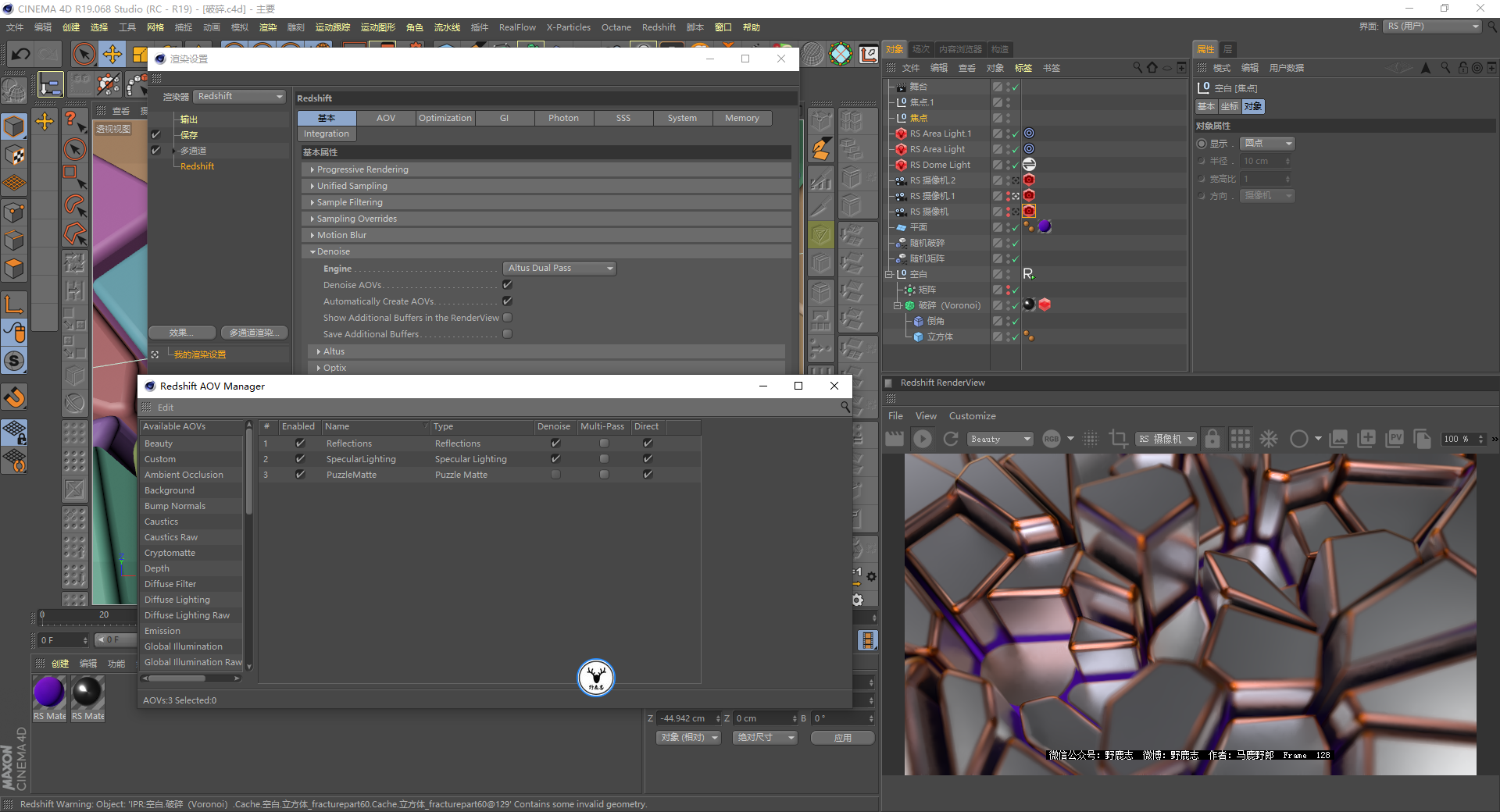

采样、全局光照那些参数我都没有修改，就简单的打开了一个降噪而已，然后做了一下分层用于后期将运动模糊等：

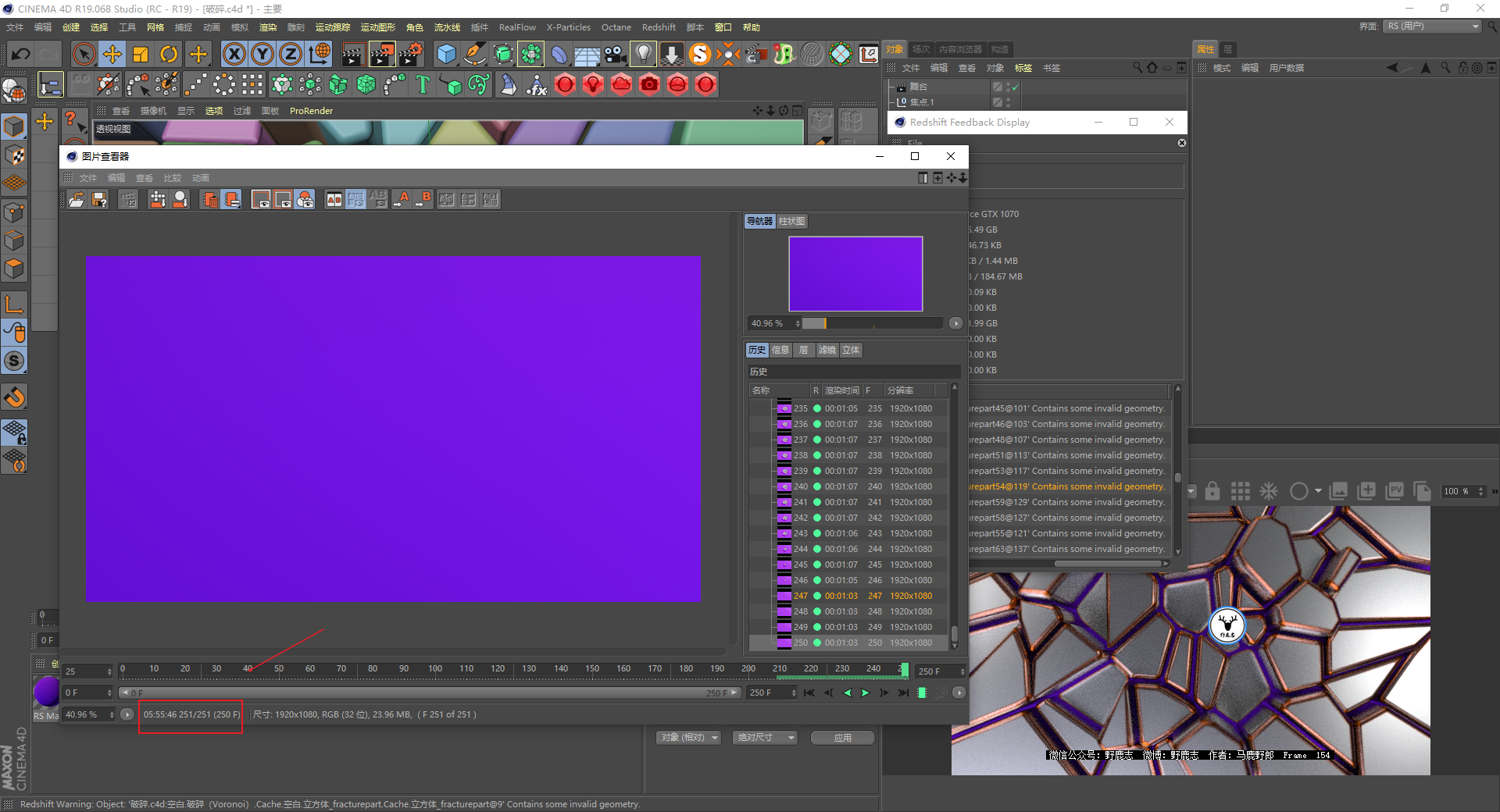

可能是因为开了景深的原因，在只打开降噪没有增加任何采样数值的情况下，渲染1920*1080的10秒的动画时长接近6小时：

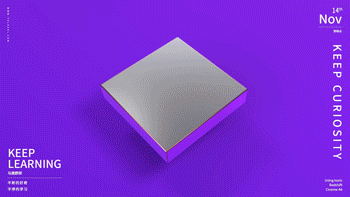

最后后期剪辑一下看看效果吧：

虽然摄像机动画做的不太好，但是确实一个简单的效果加点摄像机动画增色不少，下面是今天的视频版：

视频版

好啦，今天的内容就到这里，想要源文件、原视频的童鞋后台撩我获取吧！
