【教程】Keyshot结合Blender制作自己想要的烟雾形态（VDB密度贴图）#霓虹灯效果

 哈喽大家好，我是老宋。本来上周末还是给大家发建模小案例的，但是老皮家里临时有事，我也是知道的比较突然，所以匆忙的给大家录制完了这个案例。这个案例接着上次的两个案例，是我目前准备的散射介质系列的最后一个案例，就是我们自己制作VDB体积图。

##Blender中创建烟雾

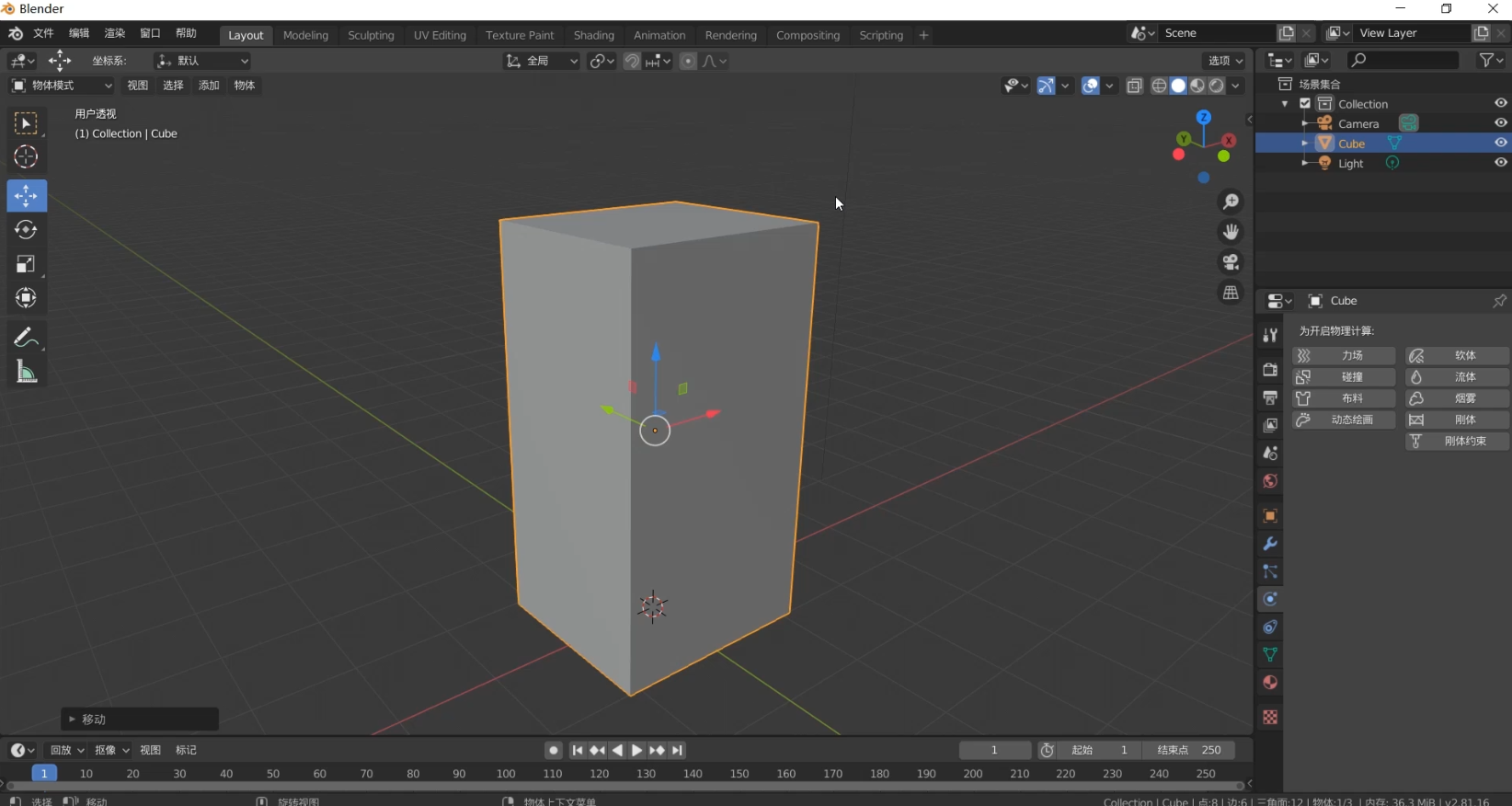

首先先带大家理解一下，为什么第一步要创建一个方块，这个方块就相当于一个区域，我们要在blender当中创建一个区域让我们创建的物体能够在区域内产生物理现象。这个区域也就在Blender当中所说的域，平时如果使用C4D的同学一定会对这个域比较熟悉。

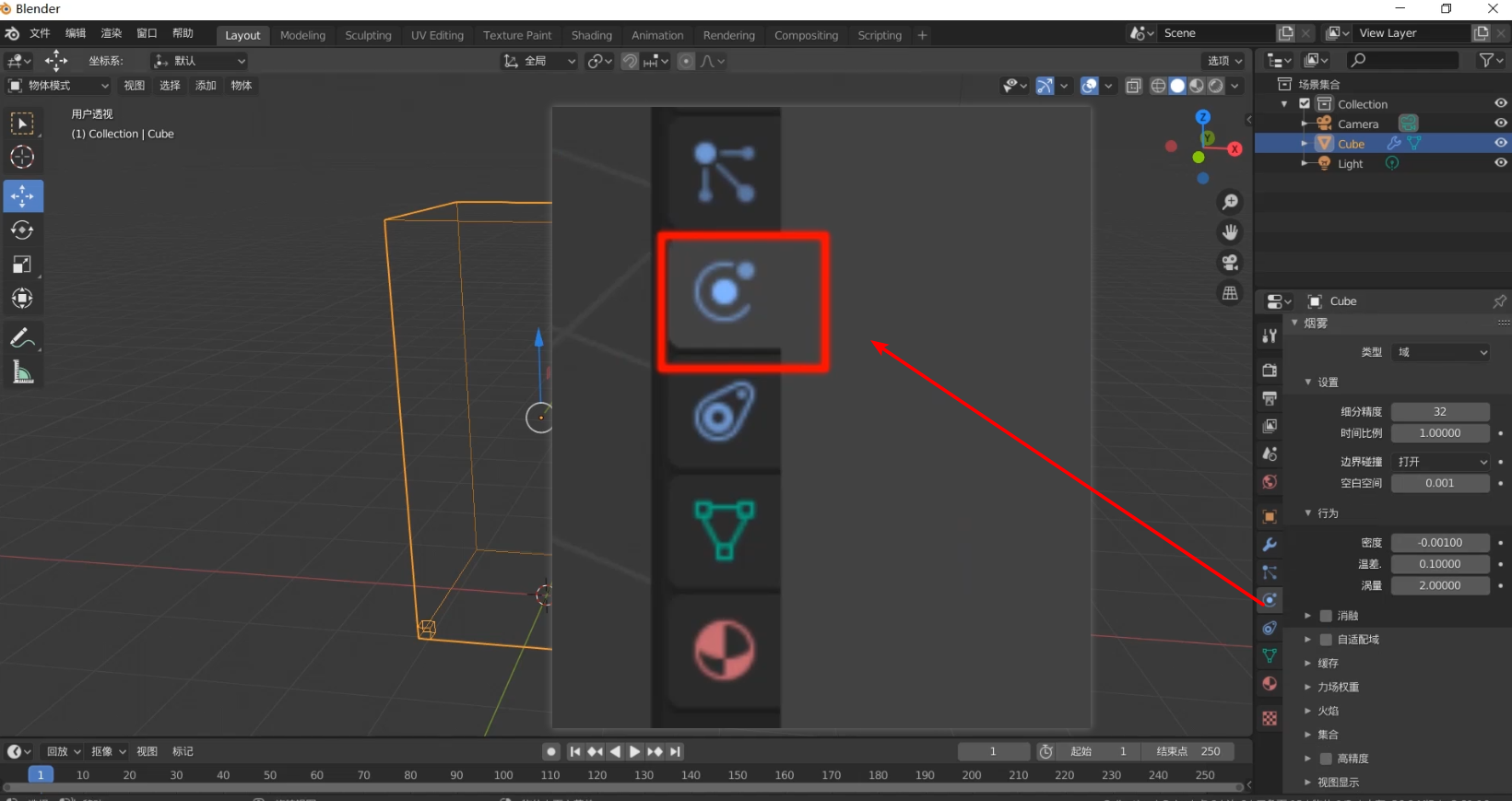

第二步自然就是将你所设定的区域作为一个域，那么这个域就在Blender的物理属性中的烟雾（2.9最新版本在流体当中），接下来就是将你要变成烟雾的物理属性变成流。

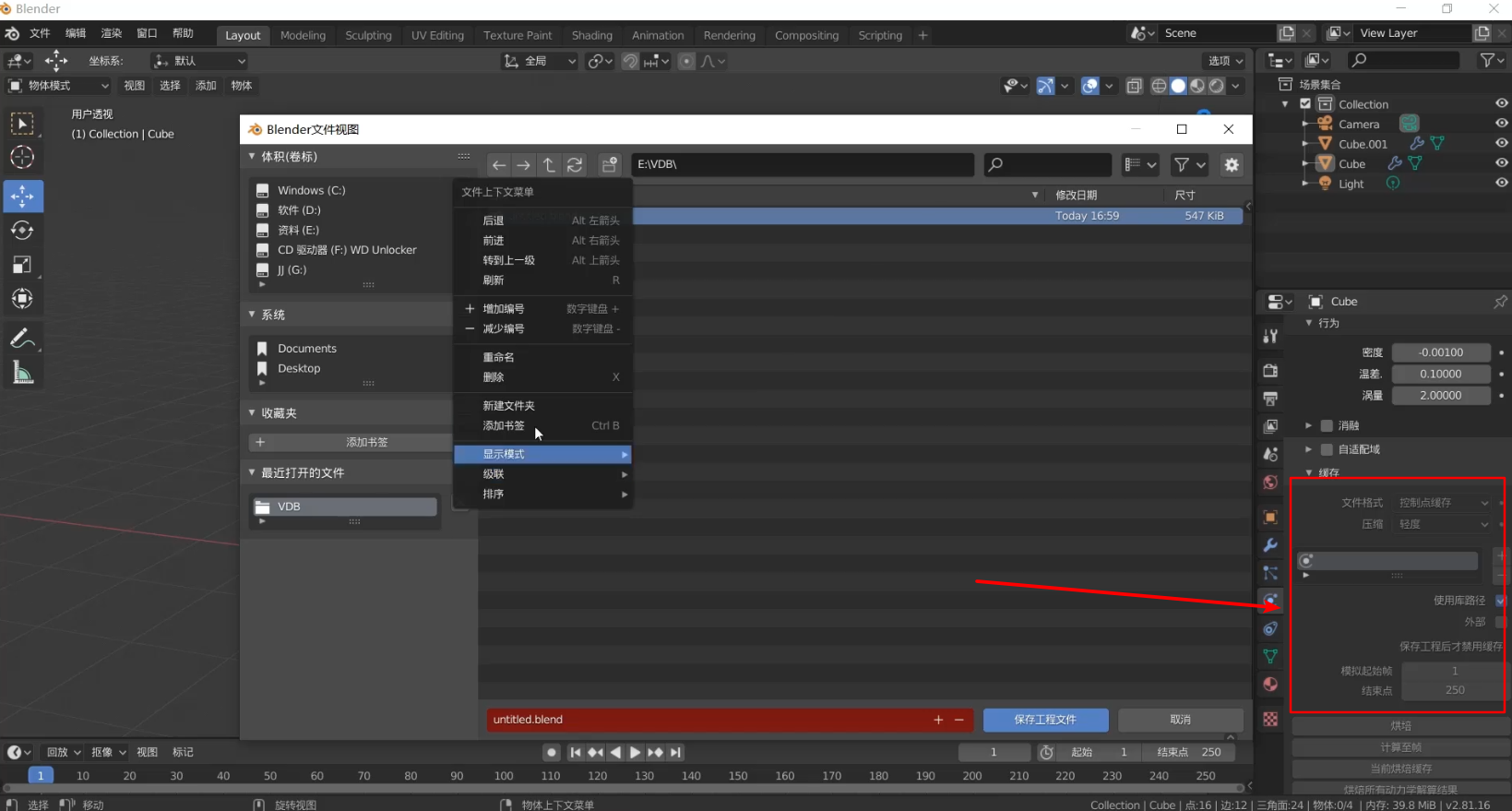

这个部分的重点是，我们的VDB文件在哪，找到了缓存为什么是灰色无法选择。这里面的缓存自然就是VDB产生的文件夹，因为我们需要先将工程保存好才会出现缓存，并且将文件格式改成Open VDB。这样我们在预览烟雾的时候他自动就会在你工程路径下存好VDB文件。

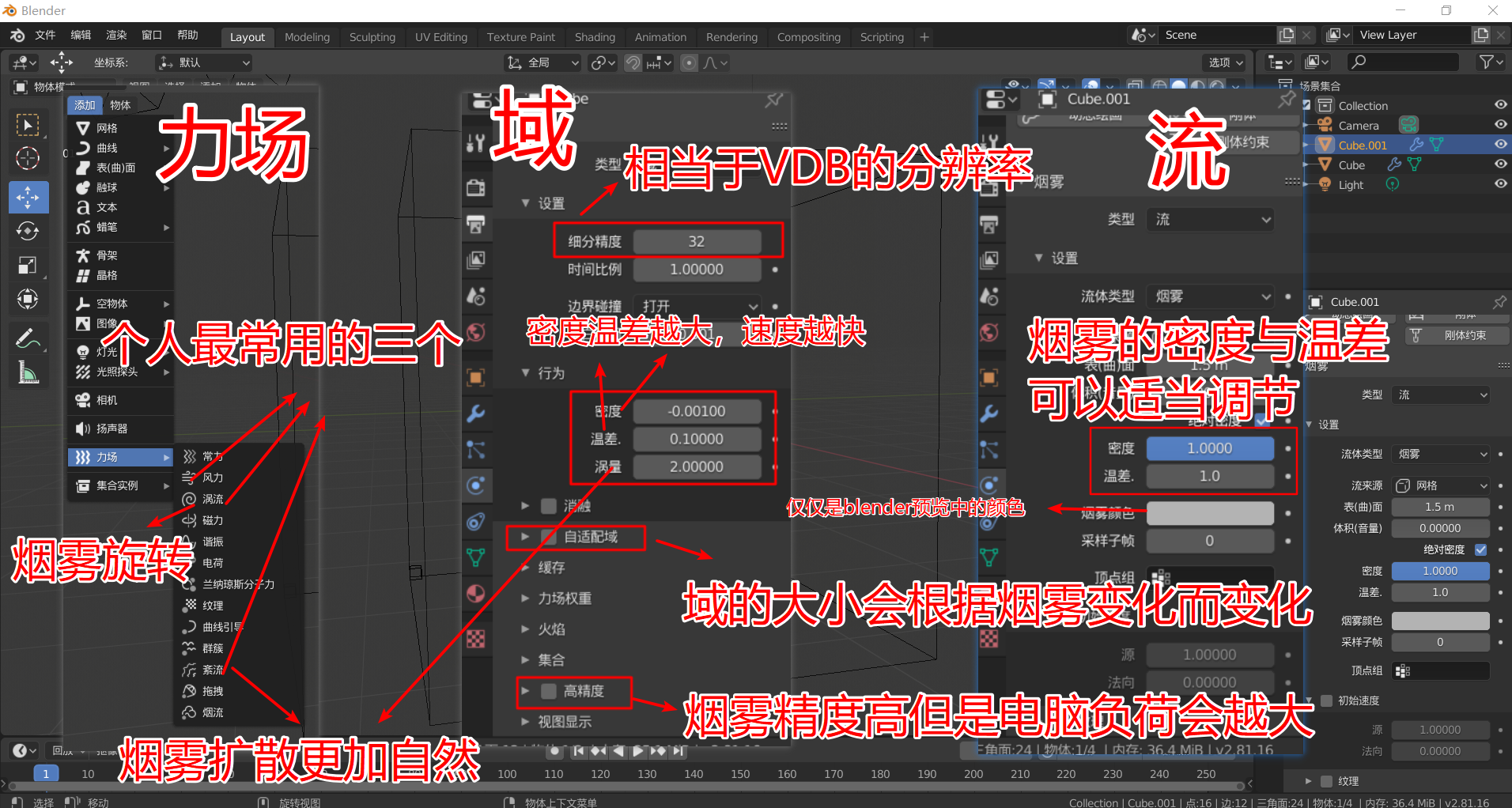

这张图是我给大家讲过的大部分有用参数的一个总结，大家可以将图片保存下来，等你们做的时候再看。文字再给大家说一下：

域：

1.细节精度：相当于VDB的分辨率，在制作过程中给到大概五六十左右就可以的，给太大会对你的电脑造成比较大的负荷，最后调节完成后可以给到比较大的参数输出高分辨率VDB。

2.密度和温差：数值越大，烟雾上升的速度就越快。

3.涡量：调节成合适的数值会使烟雾的扩散更自然。

4.自适配域：域的大小会根据烟雾的变化而变化。

5.高精度：烟雾精度高但相应电脑的负荷也会更大，预览的时候尽量不要开。

流:

密度和温差；影响烟雾本身的质量。

烟雾颜色：仅仅是在Blender中预览的颜色，不影响在Keyshot中颜色。

力场：

我最常用的三个参数：风力、涡流、紊流。

风力：顾名思义风力向什么方向，烟雾向什么方向偏移。

涡流：会有烟雾旋转的一个方向力。

紊流：会使烟雾上升的趋势更加自然，毕竟正常的烟雾是不会直直向上漂。

##Keyshot中渲染思路

因为这次课程的主要内容是做我们想要形态的烟雾形态，所以重点不是keyshot当中，所以keyshot中的操作我就跟大家简单的说一下。

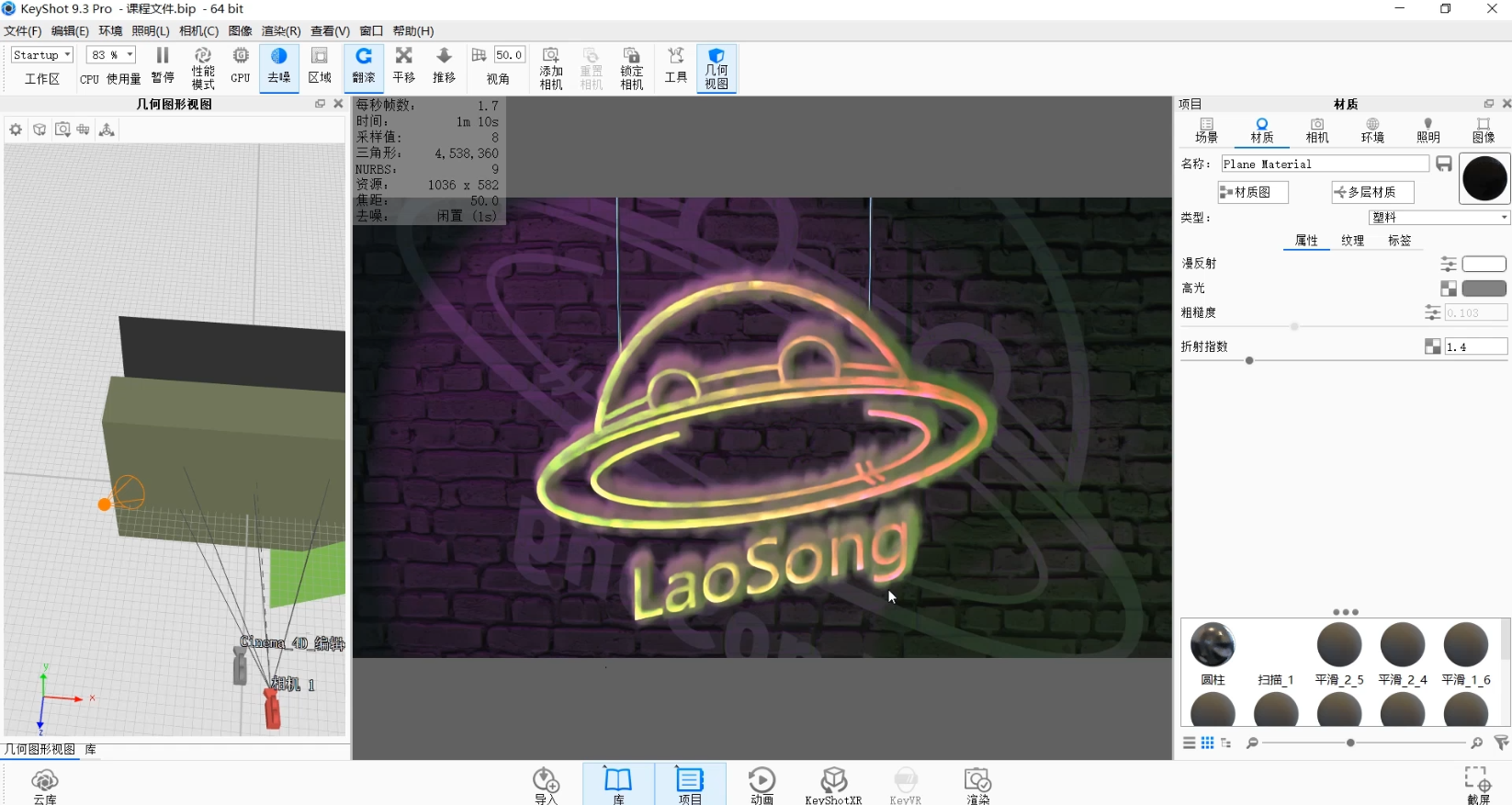

场景的布置大家可以可以到左边的几何视图看到， 前面是主体的一个LOGO，后边类似于街头墙体的感觉。Logo上覆盖一个立方体作为散射介质，添加密度贴图，移动VDB位置到合适的Logo对应的位置。

灯光方面主要为了营造出街头的灯牌感觉，所以用了一个聚光灯作为主光源，营造一个舞台光的感觉，并且在右下角添加一块板子作为一个区域光，从右边营造绿色的光感，与Logo相互呼应。
