教程分享 | 如何用AI来实现360°的变种柱状图？

柱状图是最基础、最常用的一种数据图，那除了最基础的水平柱状图外，我们还可以怎样的进行创新优化！

好久好久好久没有写过文章了！

因为我所在的部门，开了一个涉及职场个人技能提升的号叫南京路表哥（微信号njlbiaoge），里面会涉及到可视化教程相关的一些内容，主要是我来负责写可视化教程的部分，到现在已经更新了三篇，都是非常非常干货的实操教程，我想对于站酷想学习数据可视化的设计师来说，发上来能够让大家有所学习和收获！

下次做柱状图时有了新的创新！

第一篇分享的是《如何用AI来美化柱状图》，我觉得对于站酷的小伙伴来说就太简单了，大家可以打开链接快速看一下。

所以我想从第二篇《如何用AI来实现360°的柱状图》这篇开始分享给大家！

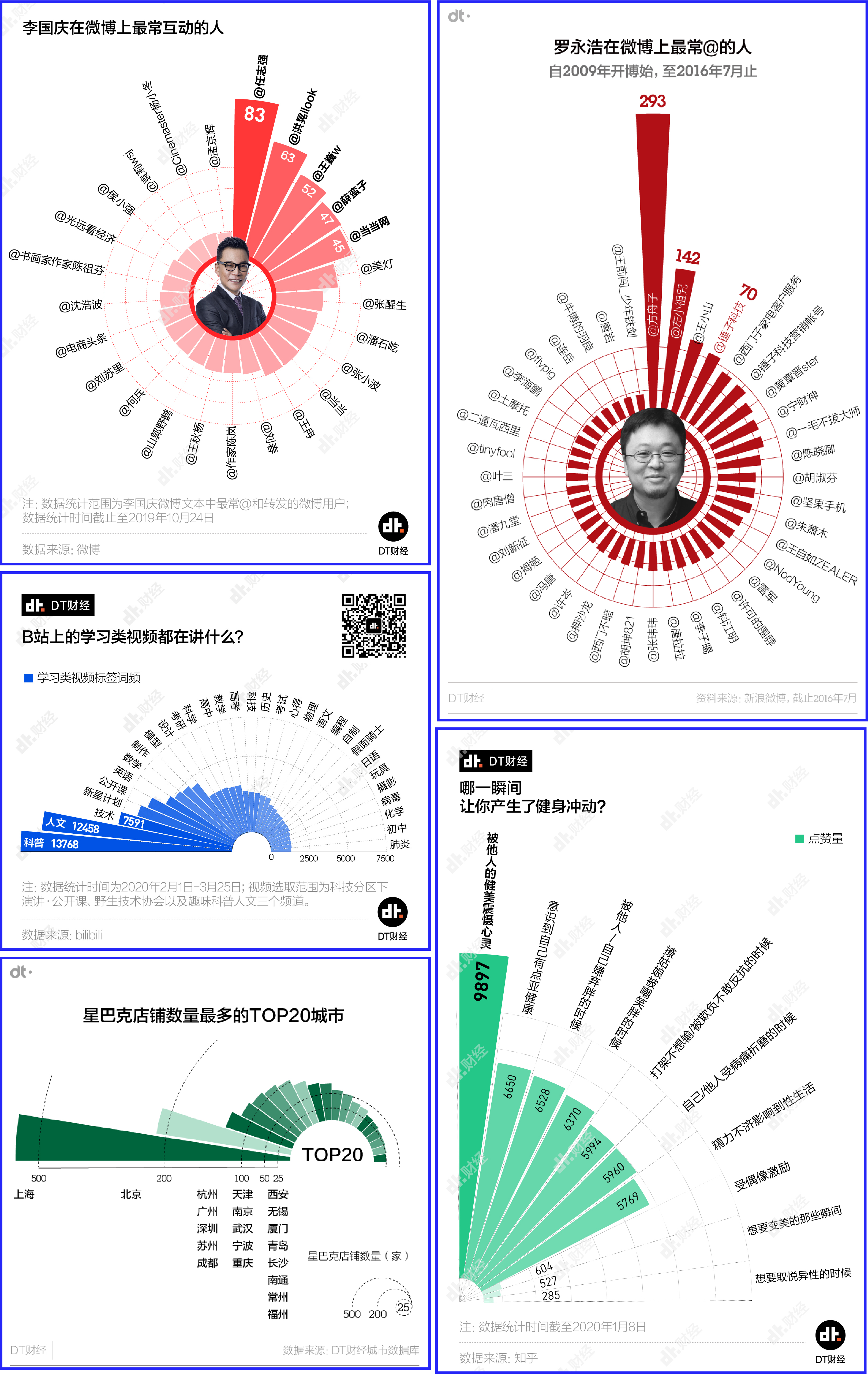

先放几张图！

这些图都是DT财经日常稿件中的图!

大家可以看出，其实这也是柱状图，但是我们对它进行了变种创新,有360°、180°、还有90°的变种呈现。

当然这是常用的一些角度，如果要实现其他的角度也是可以的！

那这种变种创新的柱状图是如何做出来的呢？

其实实现的方法有很多，一种是可以通过AI来实现；

另外一种是可以借助其他网站来实现（下一篇文章会介绍到这个网站很好用）！

第一篇先介绍下如何在AI中来实现360°的变种柱状图！

一用AI来生成360°的变种柱状图

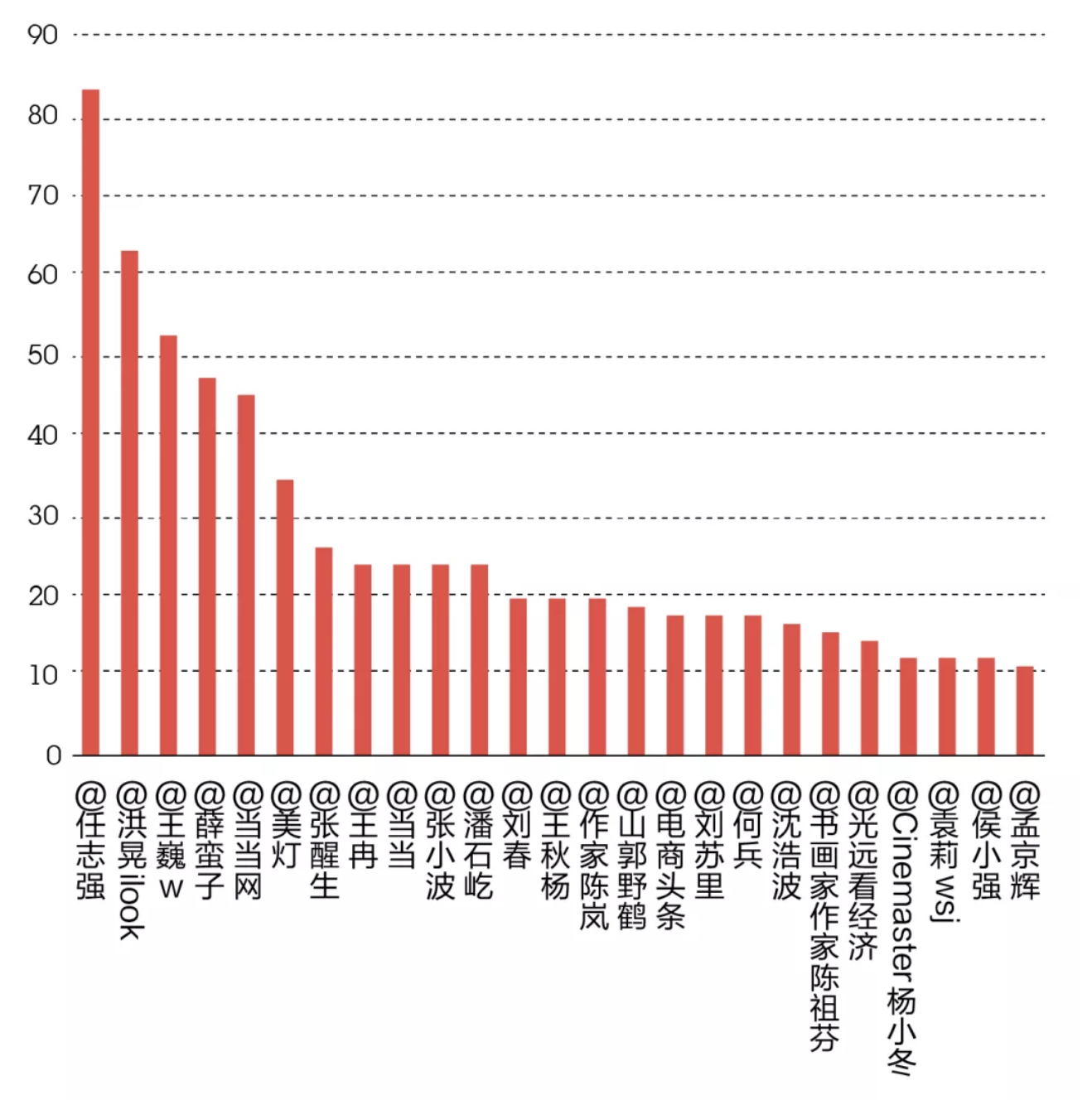

大家先点击链接 https://shimo.im/sheets/PR9T9tvh36KcG8Yr/pinAT/ ，把第一篇我讲到的数据下载下来，在AI中生成柱状图（也可以用自己的数据）。

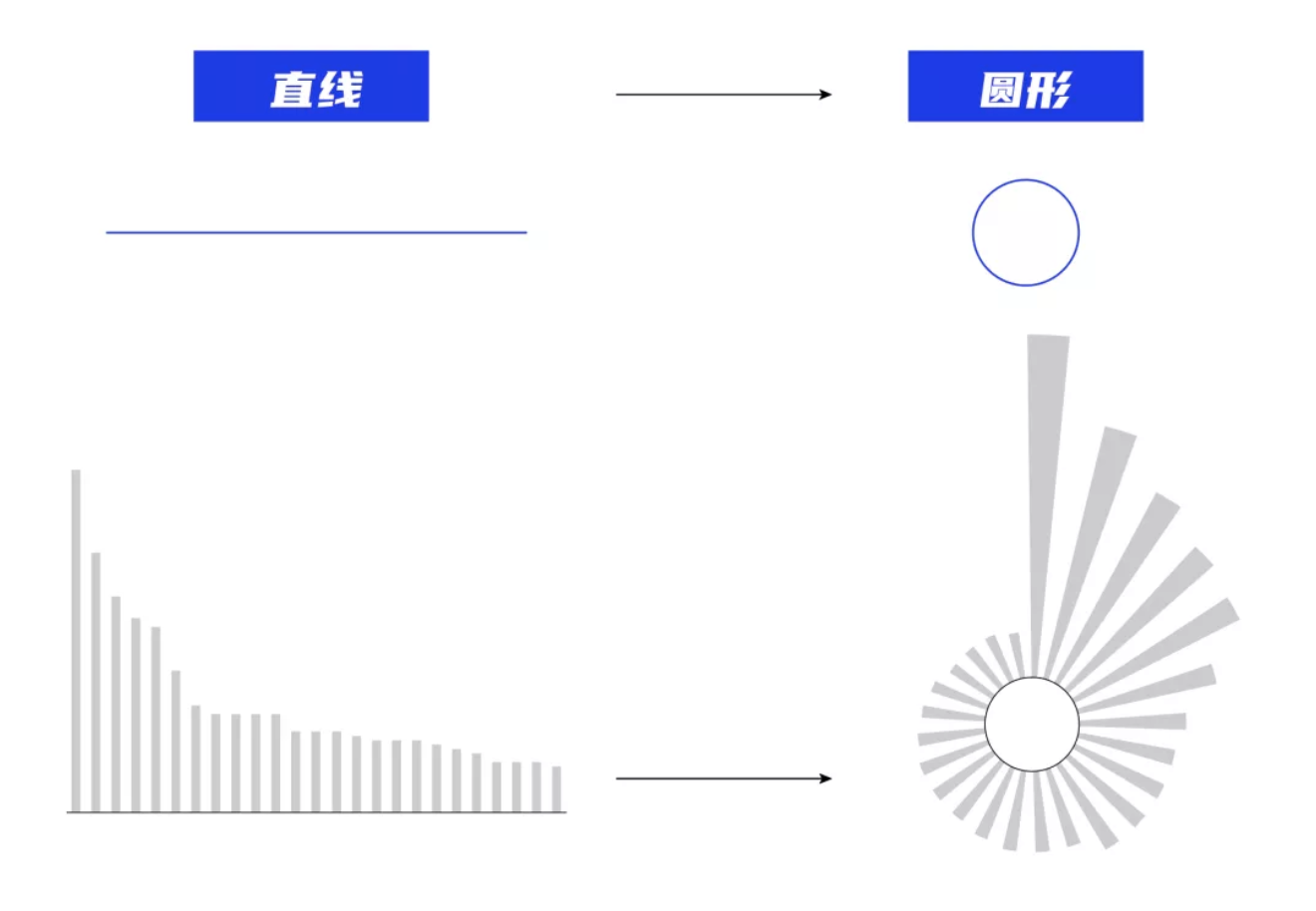

你可以这么来想这个问题，现在的柱子是在一条水平的直线上，如果我们把这根线弯折成圆形，让柱子顺时针旋转排列在这个圆形的外围上，不就变成360°的变种柱状图了，对不对？

那我们该如何实现这一步呢？

其实方法很简单，这里我们用到了 AI 的【 画笔定义】工具。

因为它可以自定义画笔的样式，所以我们可以顺着这个思路，进行狸猫换太子，把画笔替换成上面画好的柱状图，这样就可以画出360°的变种柱状图。

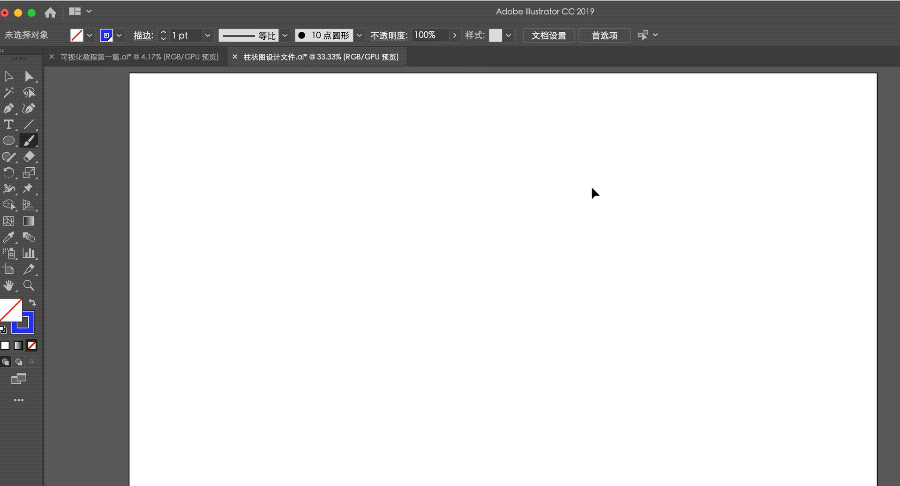

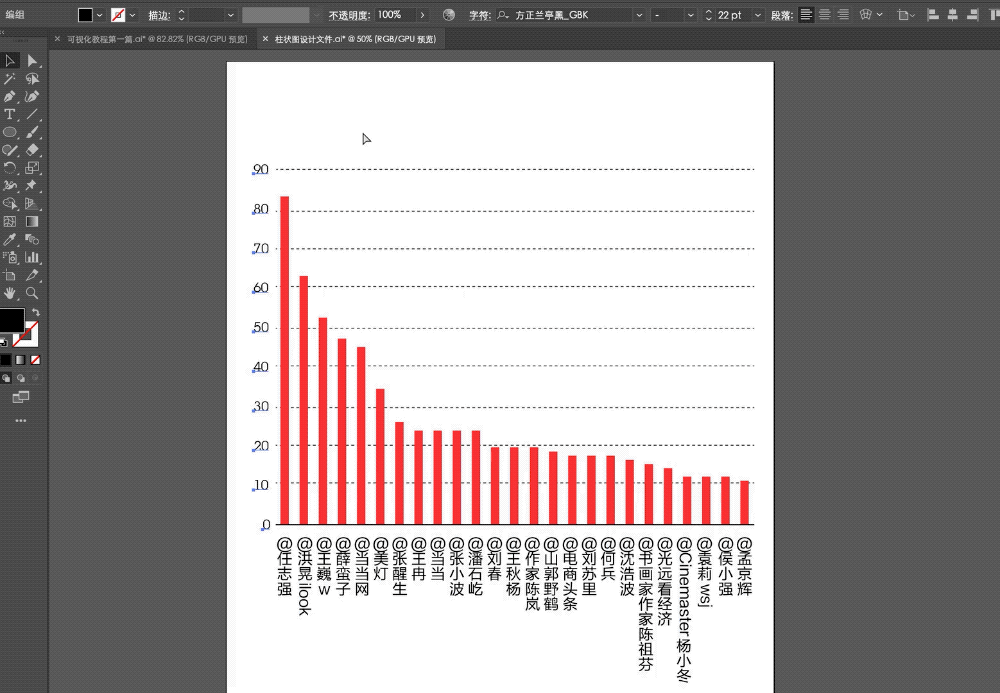

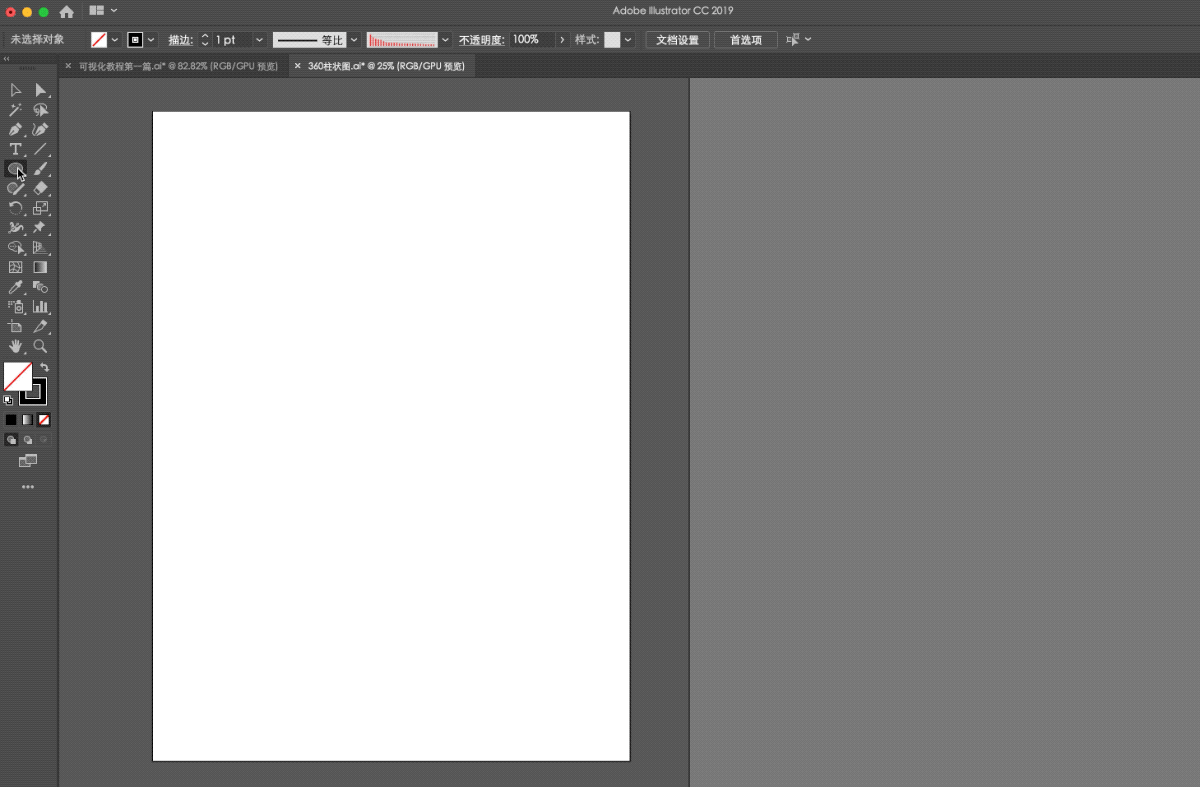

首先我们将柱状图中的数字和文字全部删除掉，选中柱子和参考线，执行画笔定义工具中的【新建画笔】→【艺术画笔】→ 点击确认，那么我们就把柱状图制作成了画笔样式！

接着，我们新建一个圆形，并应用我们刚刚新建的画笔样式，这时会发现，瞬间就生成了360°的变种柱状图。

是不是感觉很不可思议。

二细节调整

360°的变种柱状图生成后，接下来就是细节的调整。

这时你可能会发现，哎呀，我画的这个内圆太大怎么办？

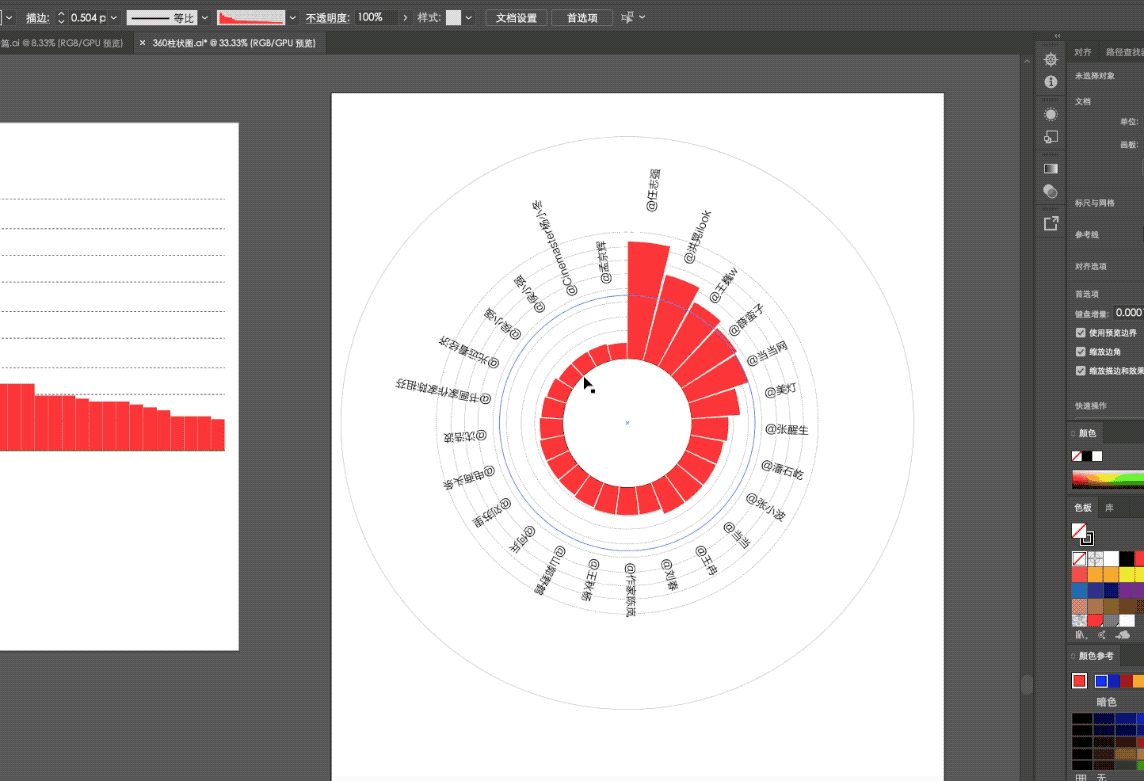

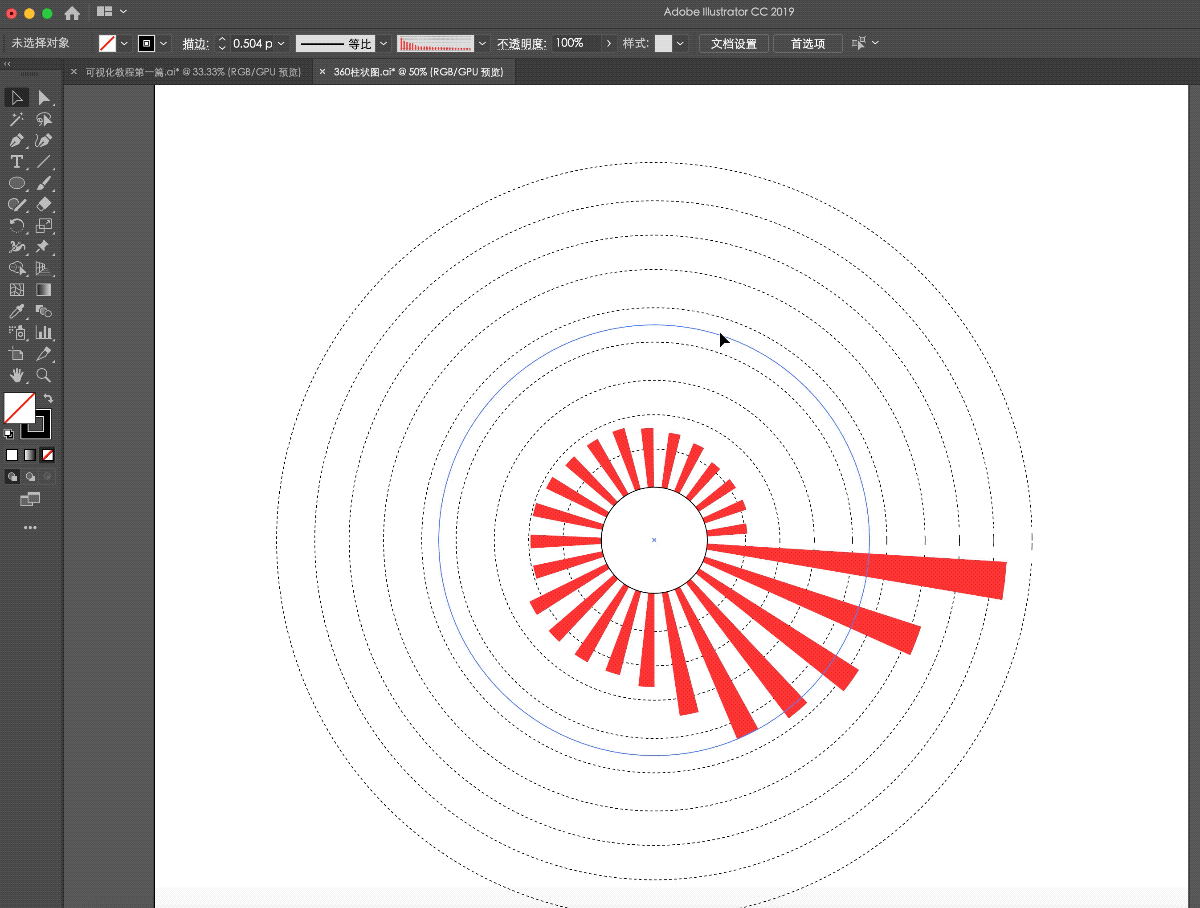

别慌！我们可以通过点击新建的画笔选项，把左下角的【预览】选项给勾上（可以实时的看效果），通过拖拽宽度选项的滑块，进行内圆大小的调整。不要太快，也不要太慢，要慢慢的去感受和观察内圆大小的变化，直到合适为止！

现在最大的柱子是从3点钟方向开始的，不是很符合阅读的视觉动线，我们框选图形，然后旋转角度，保证最高的那根柱子位于12点（也就是0点）的方向。

接着我们加入文字（💡文字位于柱子的上方，并和柱子的旋转角度保持一致，在视觉的阅读体验上会更美观！）

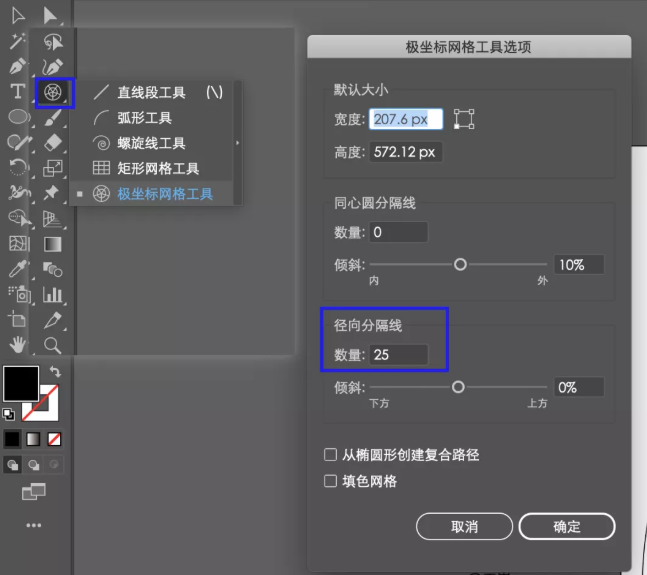

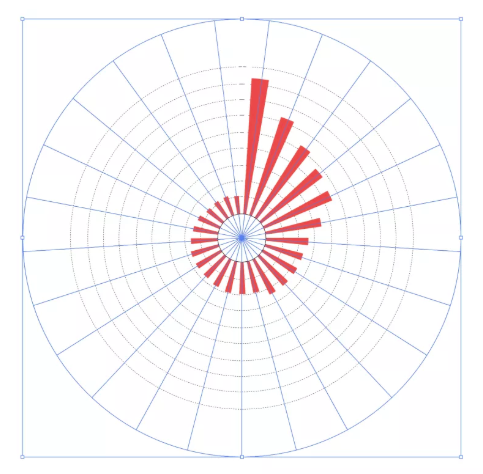

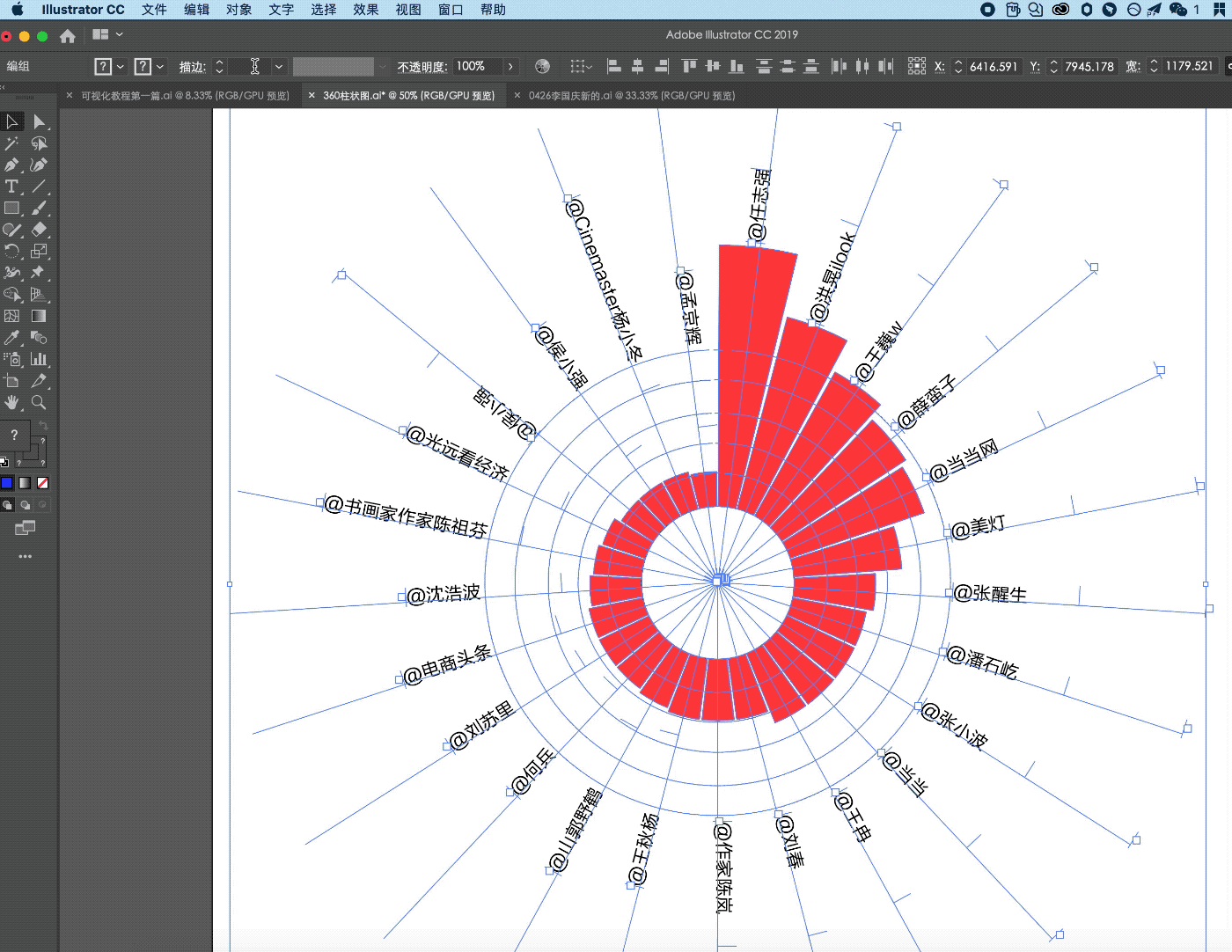

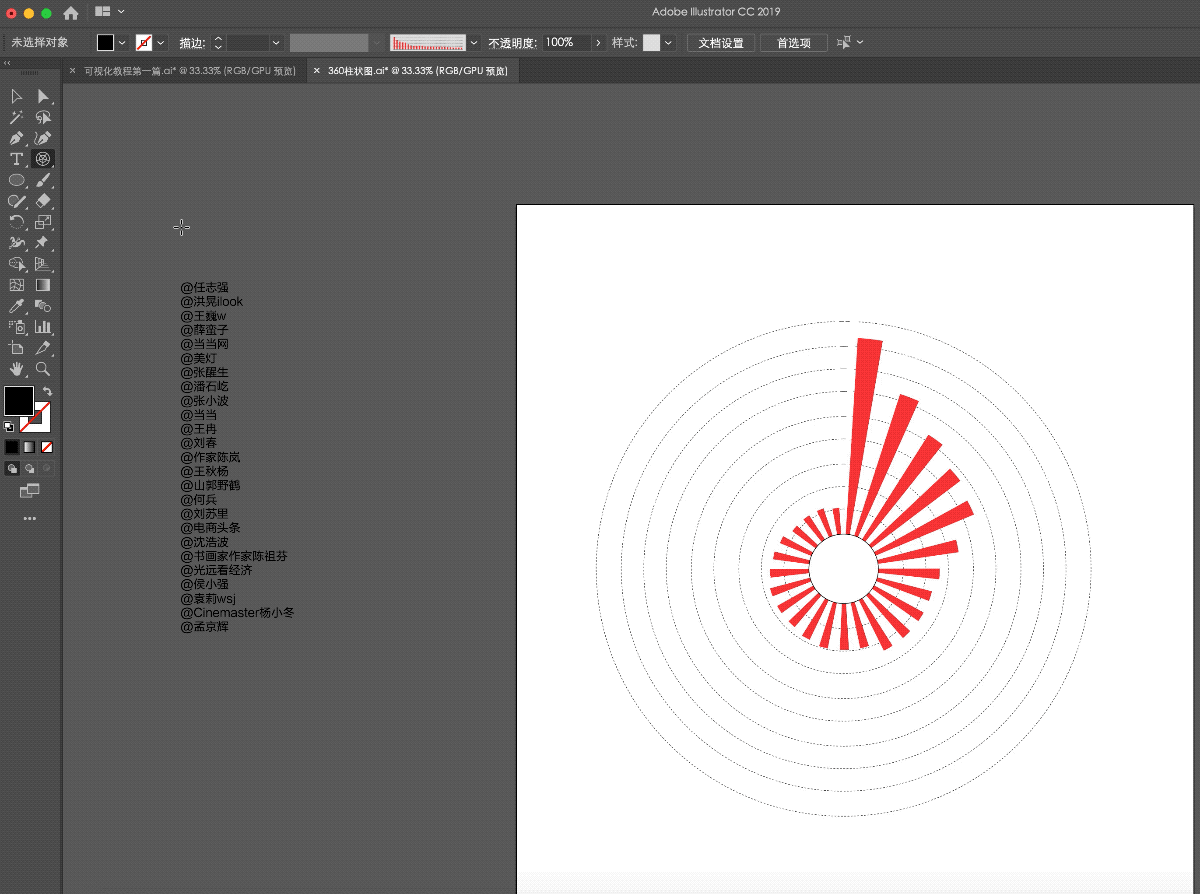

但手动旋转文字的角度，很可能会存在角度的误差，出现对不齐的情况，这时莫慌，我们可以通过工具栏中的【极坐标网格工具】来解决这个问题，在弹出的选项中，将【径向分割线】的数量调整为【25】（目的是为了创建和柱子同样数量的参考线）。

这时我们便创建了一个对齐所有柱子的参考线。

再通过【文字工具】，复制准备好的文字，在相对应的参考线上，将文字粘贴上去，这一步要细心，一个一个慢慢来，急不得。

文字全部加上后，会发现整张图显得不是很饱满，柱子与柱子之间不是很紧密，问题出在每根柱子的宽度有点细了。

那如何解决这个问题呢？

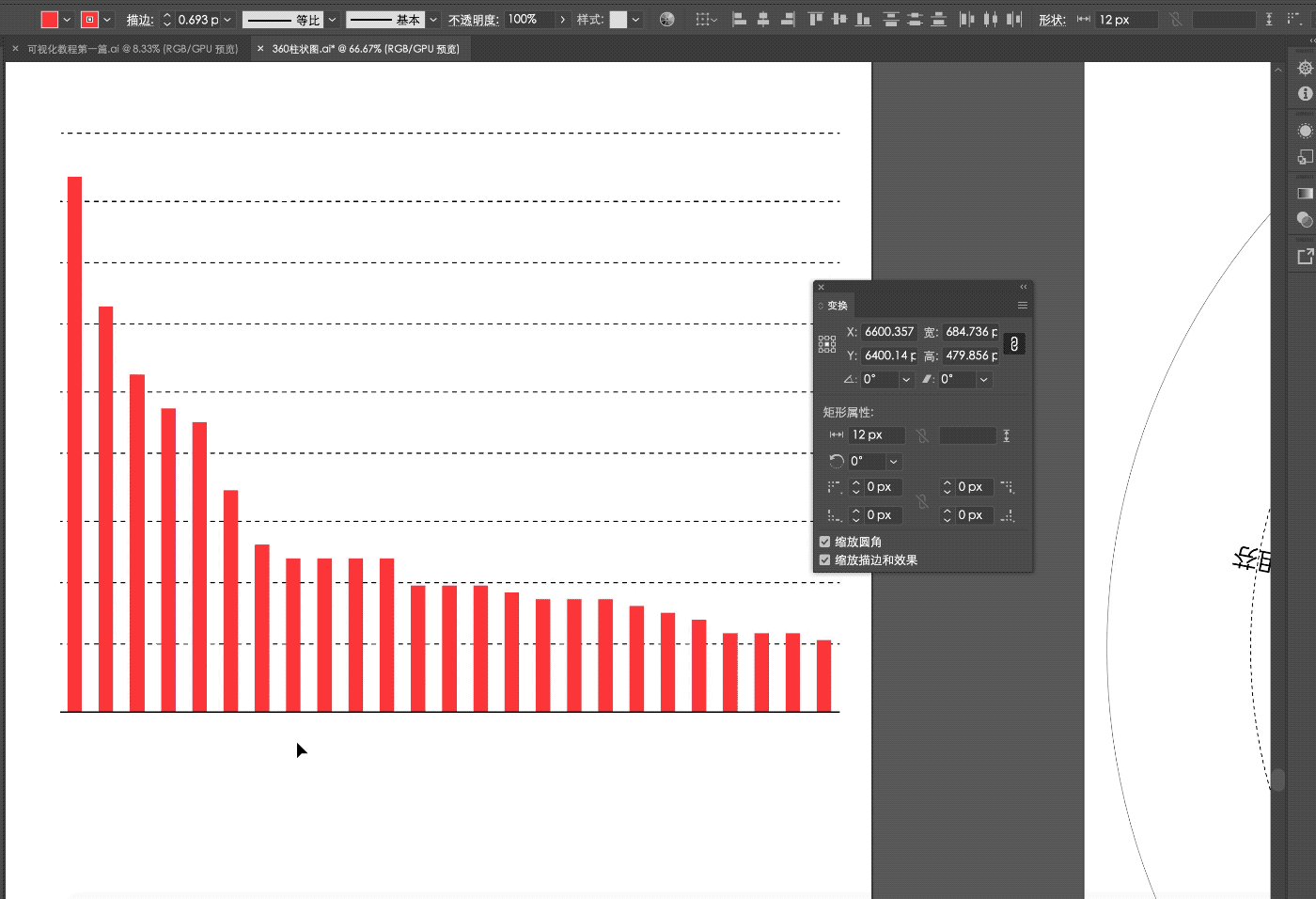

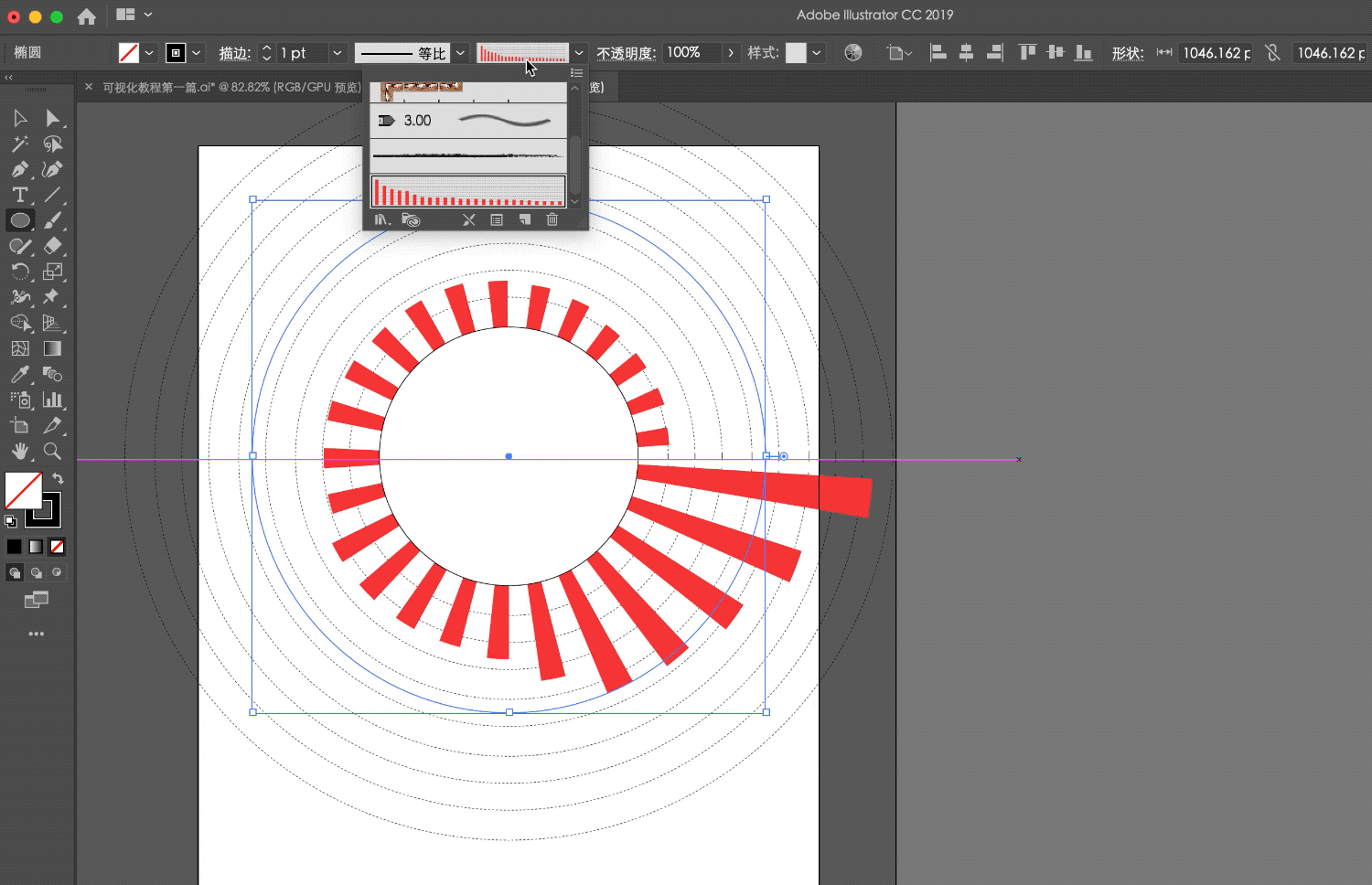

这时只需回到最开始的步骤，框选所有柱子，将柱子的宽度从12px调整为26px（目的是增宽柱子，缩减柱子与柱子之间的间距），再重新新建一个画笔样式，替换现在新建的画笔样式就解决了。

接着，再慢慢细致调整下内圆的大小。

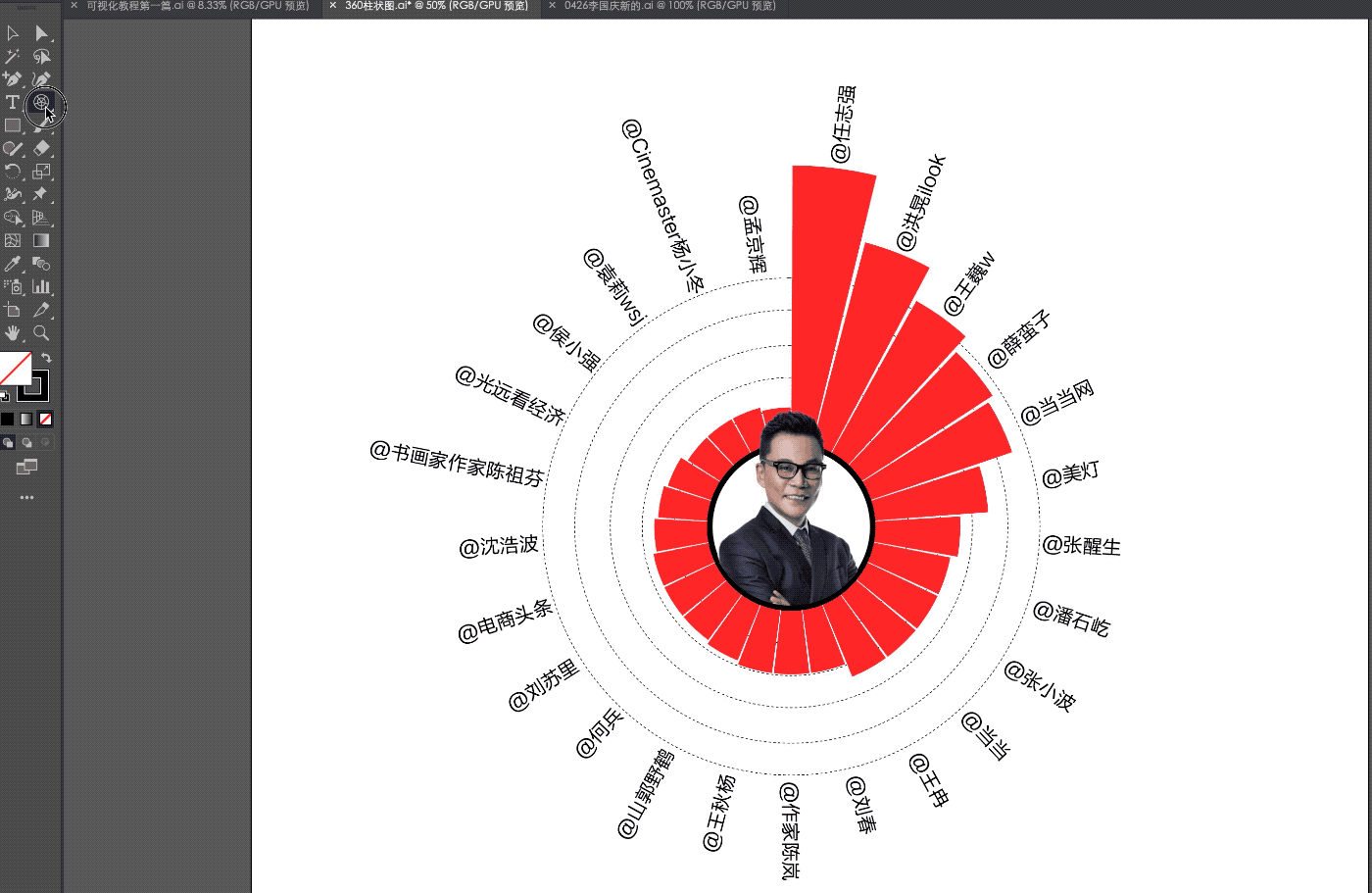

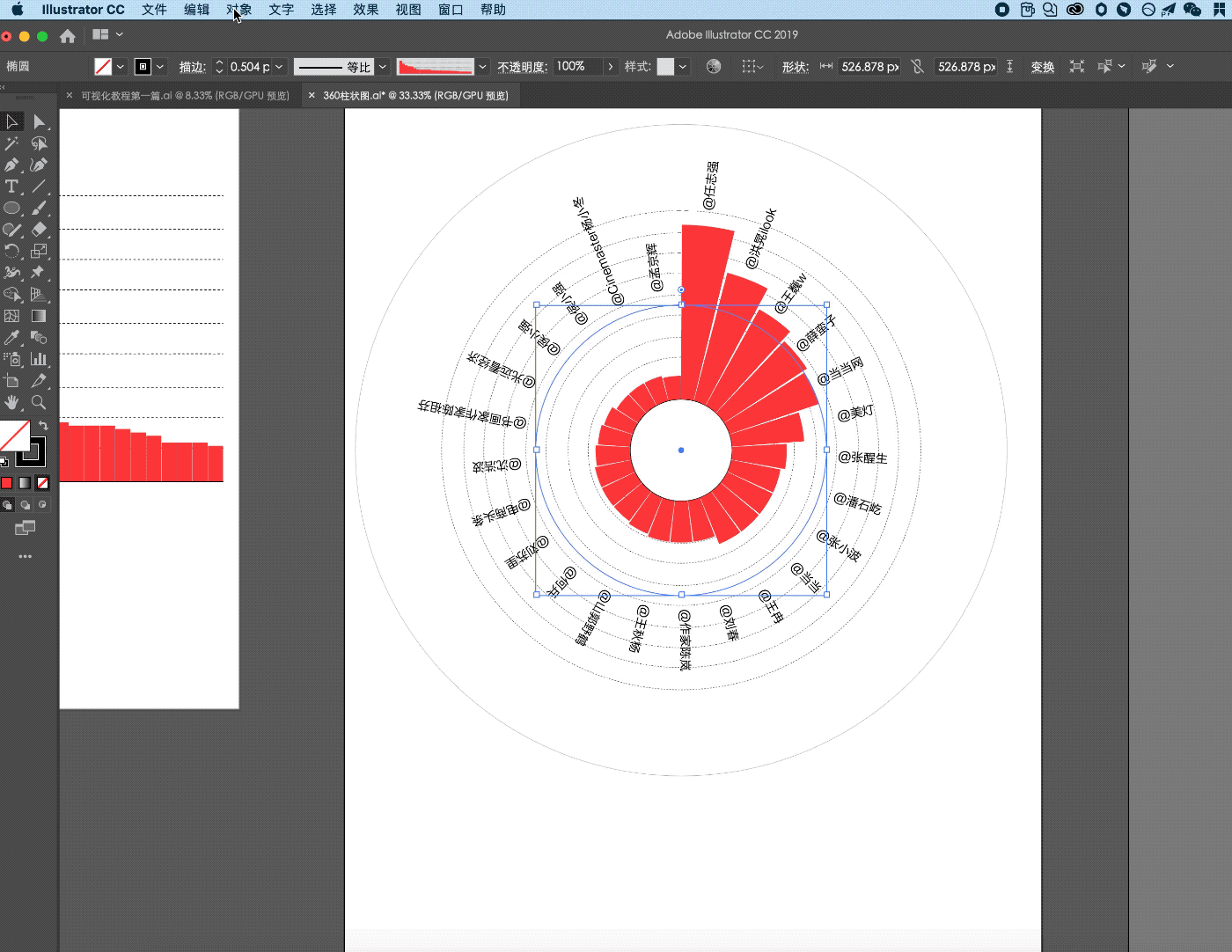

过多的刻度参考线和文字叠在一起不是很好看，过于凌乱。我们可以选中图形，执行菜单栏 → 【对象】 → 【扩展外观】，然后删除多余的参考线。

接着，再调整下文字到柱子之间的间距。

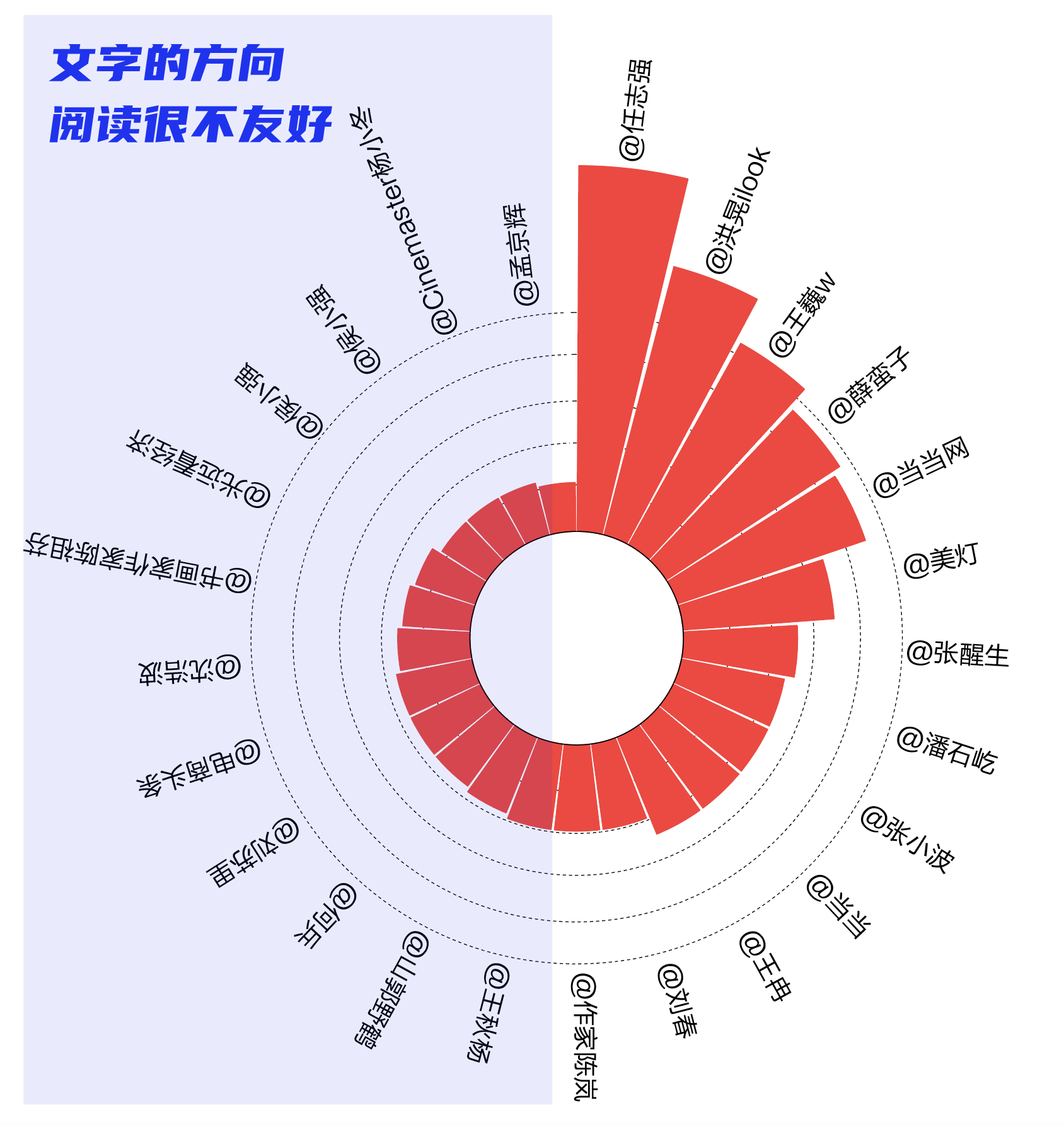

调整后，我们发现左半部分文字所展现的方向很不友好，阅读起来很困难，需要歪着头看。

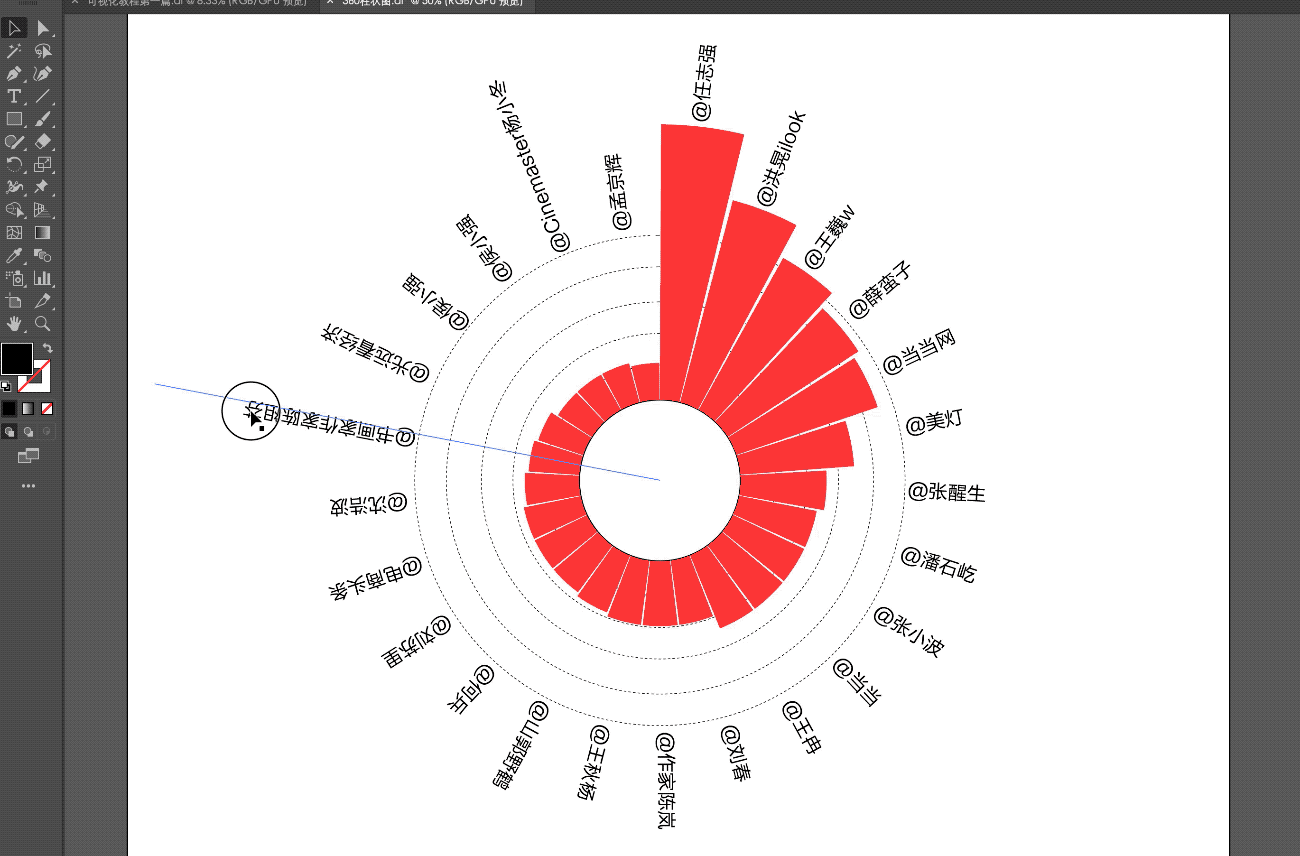

这时可以将左半边的文字，一个一个的旋转过来，再调整下间距，便可解决。

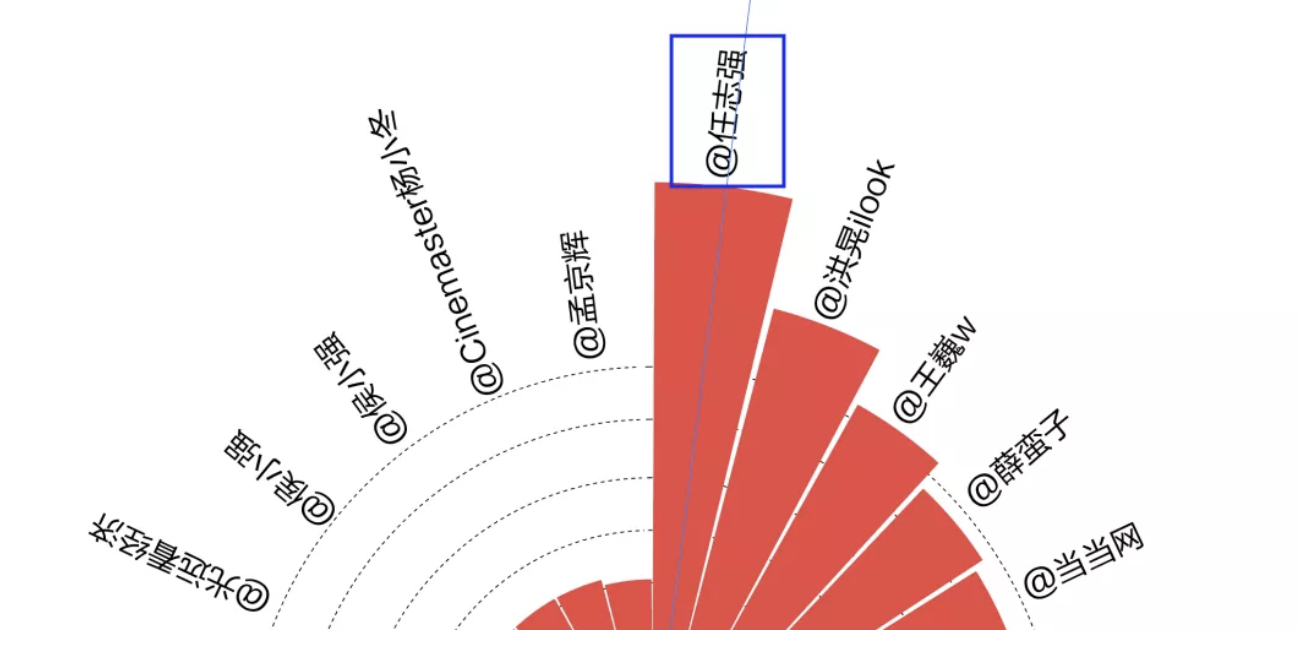

当然，如果各位有些强迫症的话，细致的看，你会发现所有的文字其实并没有垂直居中于柱子，在路径的上方。

可执行菜单栏【文字】 → 【路径文字】 → 【路径文字选项】 → 【对齐选项】改为居中，这样文字就居中于参考线了！

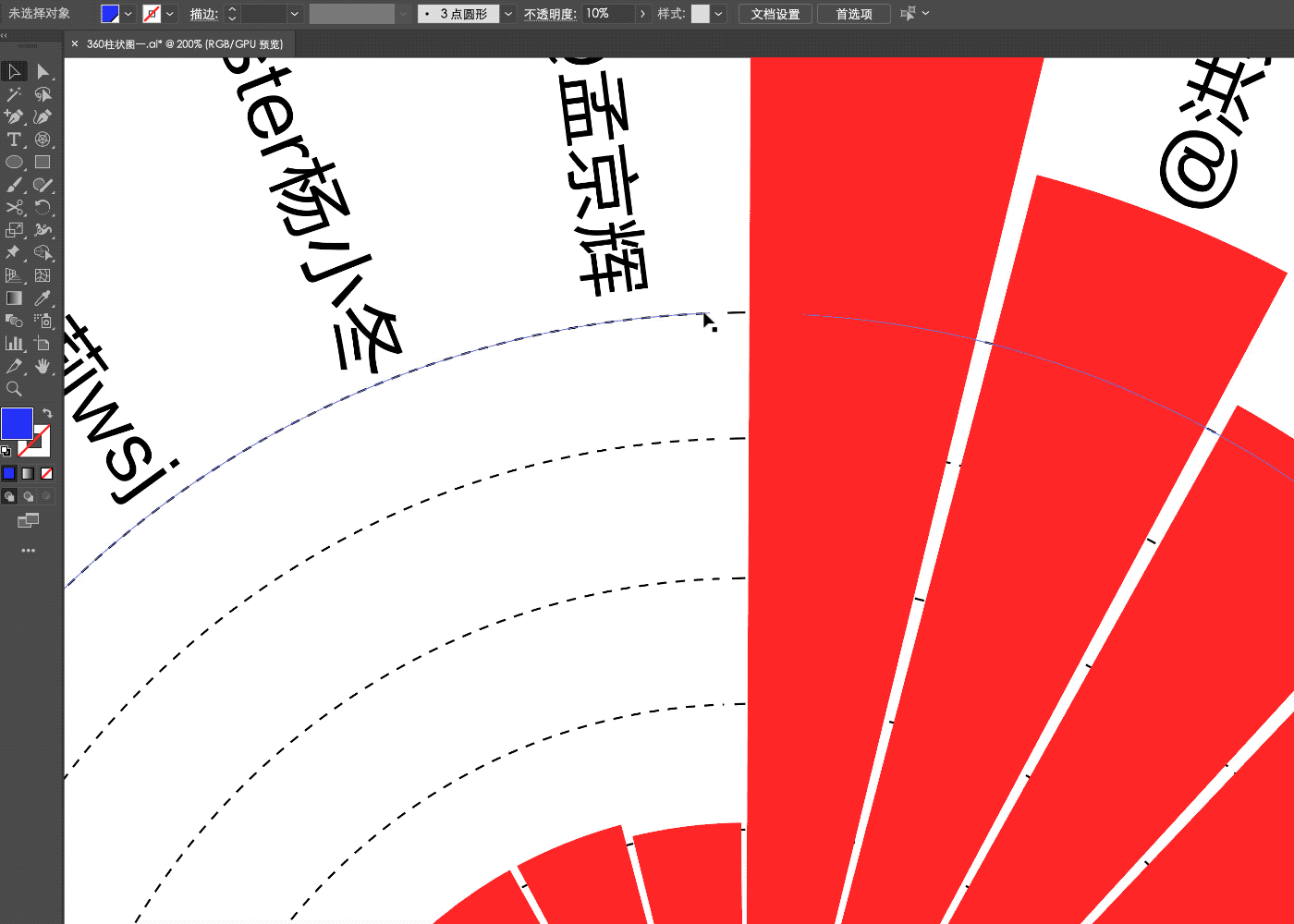

这时候，有强迫症的表哥又注意到，刻度线的头尾并没有重合，这时可创建和刻度线位置相同的圆，吸取刻度线的属性，制作新的刻度线出来。

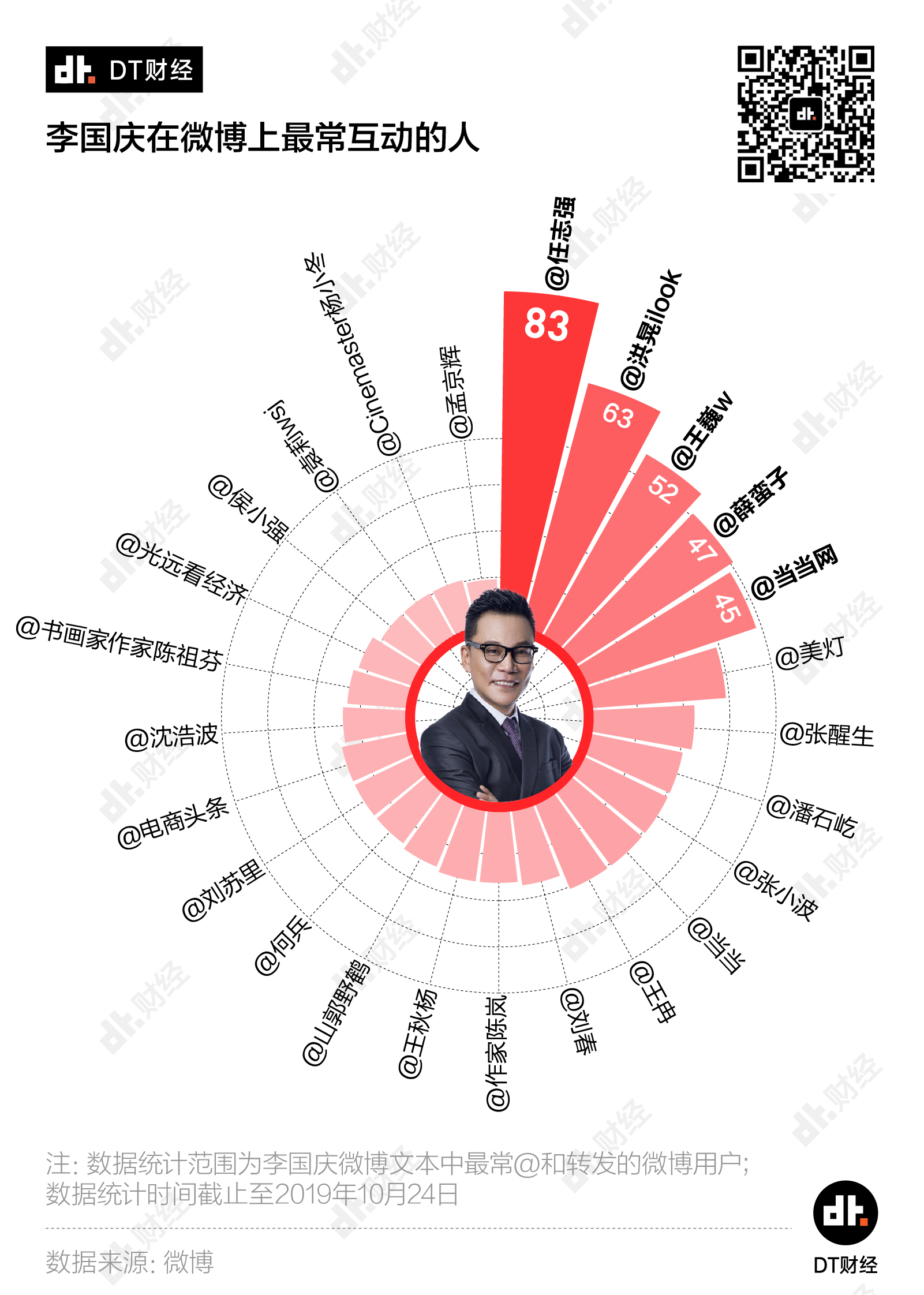

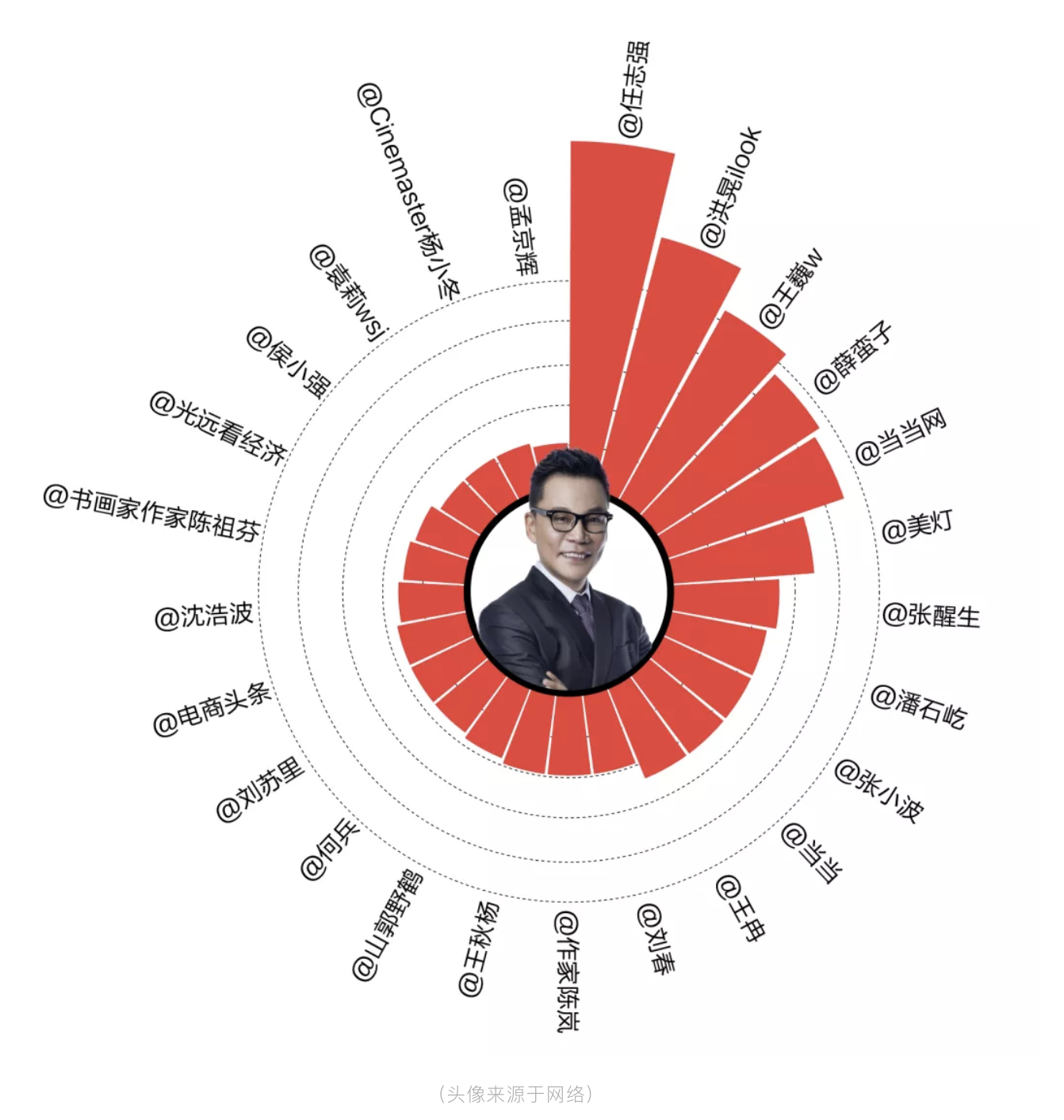

接着我们可以加入一些细节的元素，让这张图更好看，比如中间内圆可以加入李国庆的头像作为装饰。

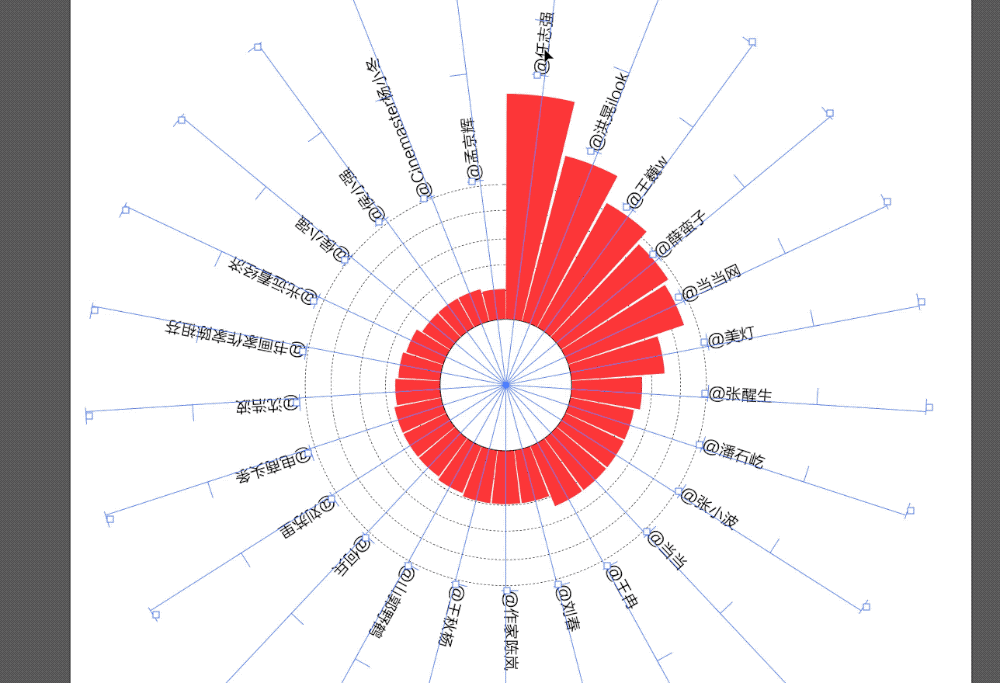

文字和柱子阅读对应起来比较困难，如果有一根参考线来连接彼此就更好了，这时可通过上文提到过的【极坐标网格工具】重新制作一个参考坐标轴。（有没有发现这个工具很好用）；

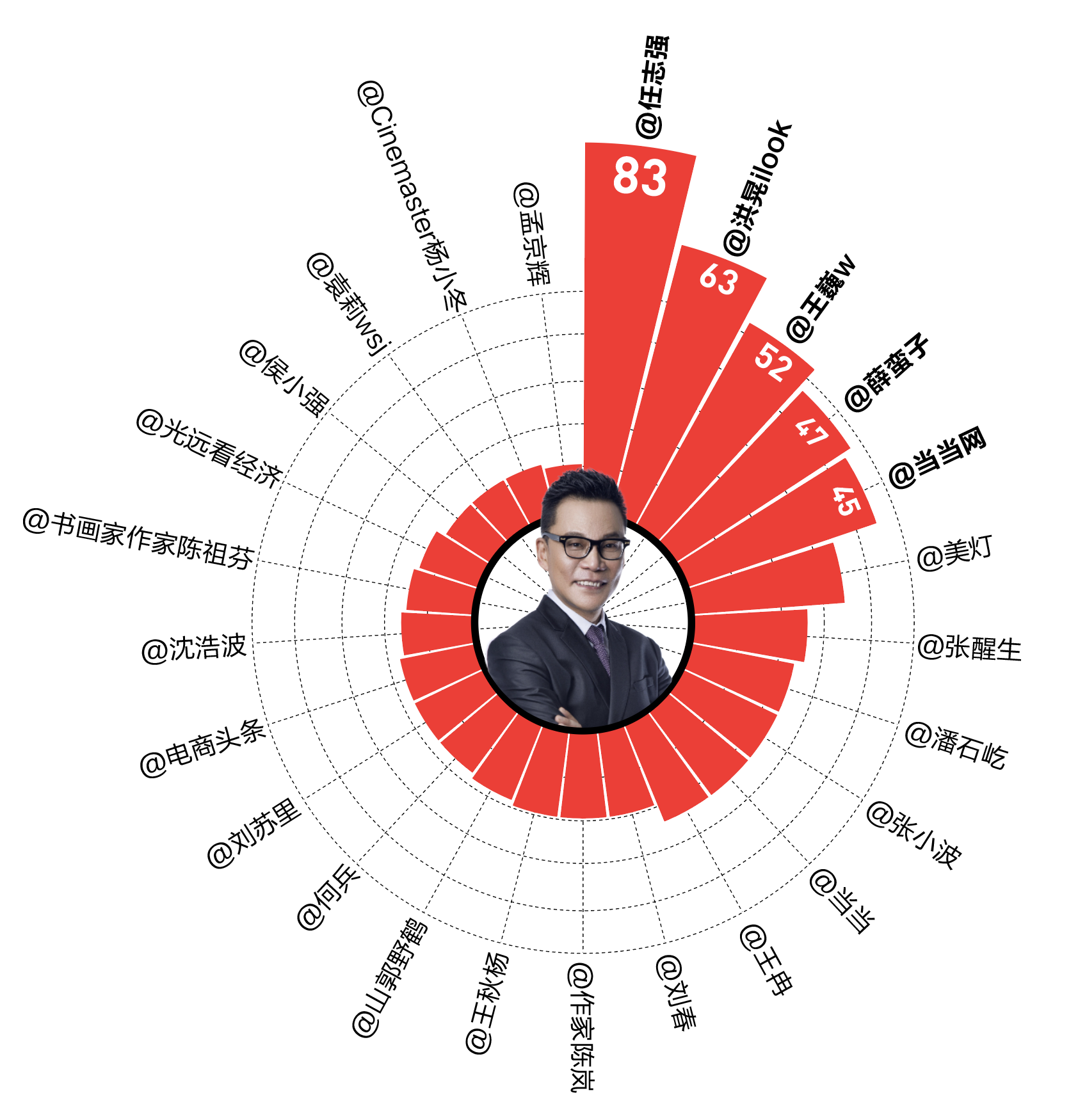

还可更改【字体的粗细】，强调互动最多的前5位，同时还可将前5位的具体数值标出来。（💡表哥不建议把所有的数字全标出来，这样会导致整个版面过于凌乱）。

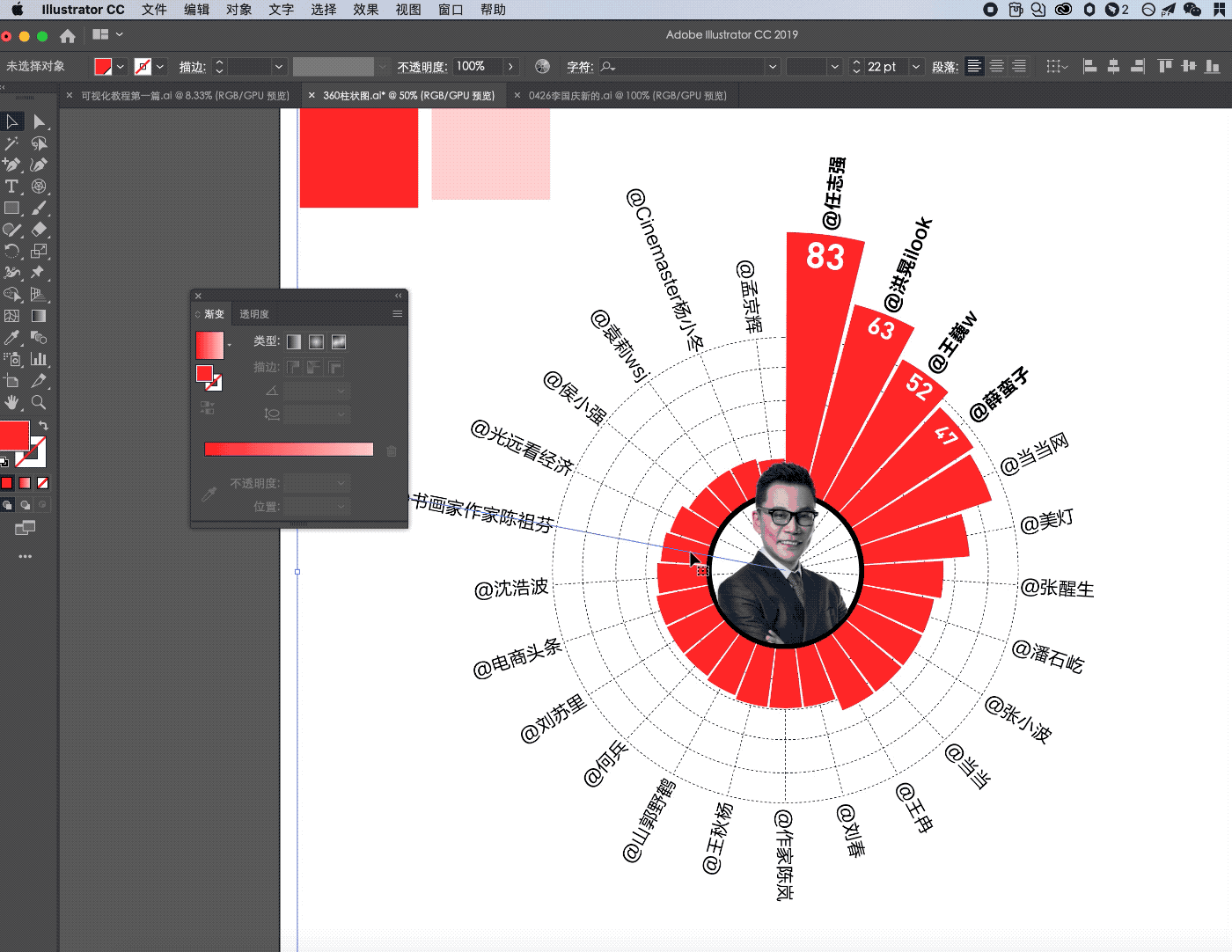

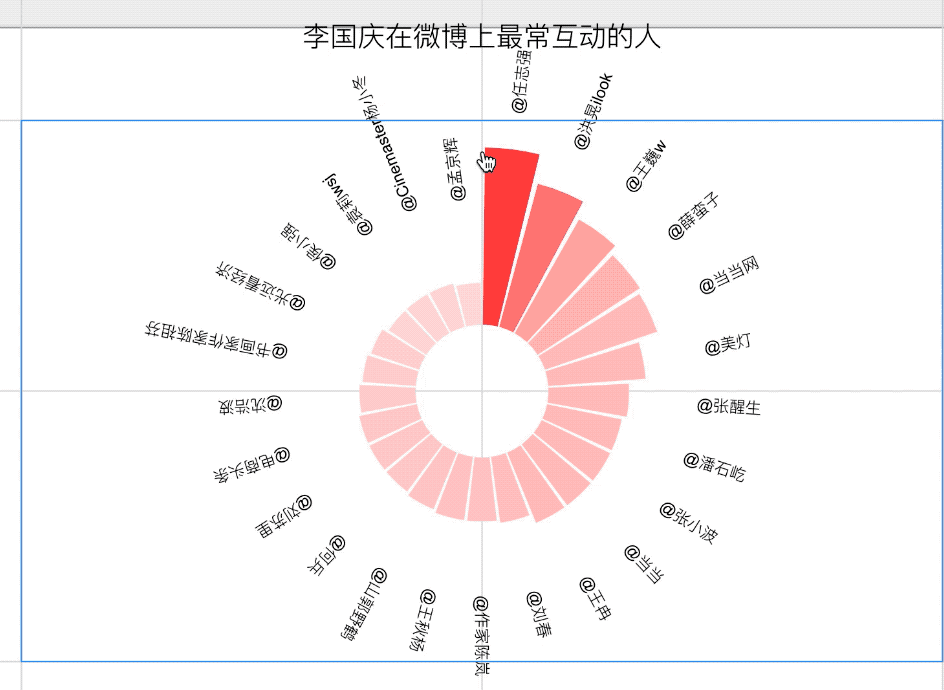

如果你还有更高的追求，就可以按照柱状的高度，赋予柱子渐变色。

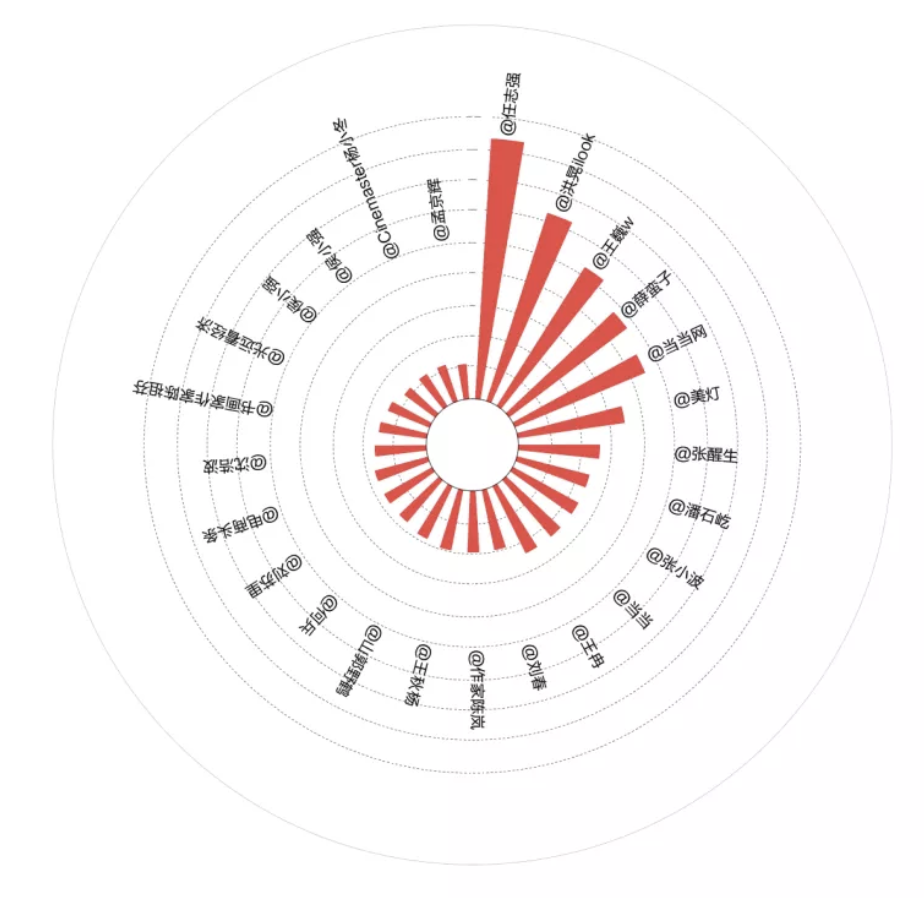

最后加入【标题】、【注】、【数据来源】和其他元素，再根据版面调整下间距，那么这张360°的变种柱状图在AI中就完成了。

三总结

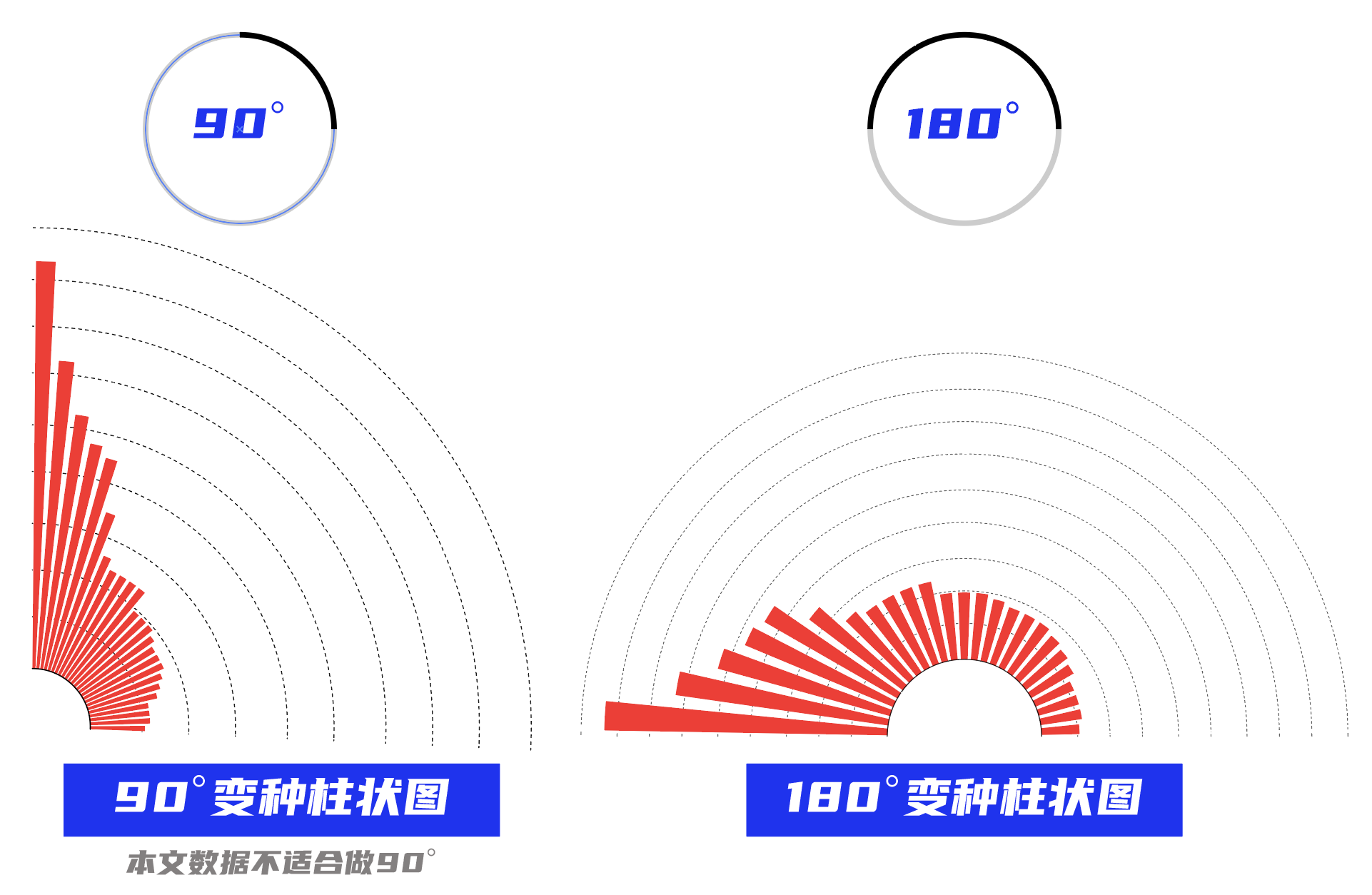

同理举一反三，如果要做出90°，180°的变种柱状图，我们只需借用工具栏中的【剪刀工具】保留圆形的四分之一（90°）、二分之一（180°）就可以做出来了。

四下篇预告

你以为这样就结束了吗？

大家可能会说，这也太繁琐了吧，要跟进的步骤和调整的细节好多！

那表哥为什么还要用AI来做，表哥只是想告诉大家，360°的变种柱状图确实可以用AI来完成。只要你熟练掌握AI功能，就可以很灵活的将这些功能进行结合使用，这也是表哥所传达的方法论理念， 不要局限于工具、软件本身， 任何的工具、软件都是为你的作品服务的！

看到这里你应该知道，这种转起来的柱状图，其实有更简单的方法可以实现！

在下一篇的文章中，表哥将介绍一个工具网站，通过这个网站你可以在很短的时间内，快速的生成任何角度的变种柱状图（看下图），没错，是任何角度的变种柱状图！是不是已经开始期待了！

如果大家想继续学习，请让表哥，看到你们的热情和召唤！

欢迎【点赞】和【评论】，你们的捧场，就是表哥继续创作的动力！
