（图文+视频）C4D野教程：使用xpExplosiaFX制作烟雾流体方块

点击图片阅读原文

当然另外还有一款FumeFX，由于我没有用过，所以这里就多做表述了。

虽然我们目前用TFD已经可以做出许多很不错的创意效果了，但是TFD毕竟也还是有不完善的地方，例如烟雾流体本身不支持XP粒子力场，并且烟雾无法支持物体内部碰撞等。

XP4.0新增了一个xpExplosiaFX爆炸对象的功能，总体来说和TFD很像，如果你使用过TFD的话学习xpExplosiaFX应该没有什么太大的问题。

我只是粗略了尝试了一下，没有太深入研究，由于是XP4.0自带的功能，我发现XP对于xpExplosiaFX烟雾流体模拟方面的支持要好很多。

所以我们今天就尝试用xpExplosiaFX来制作一个流体方块吧！

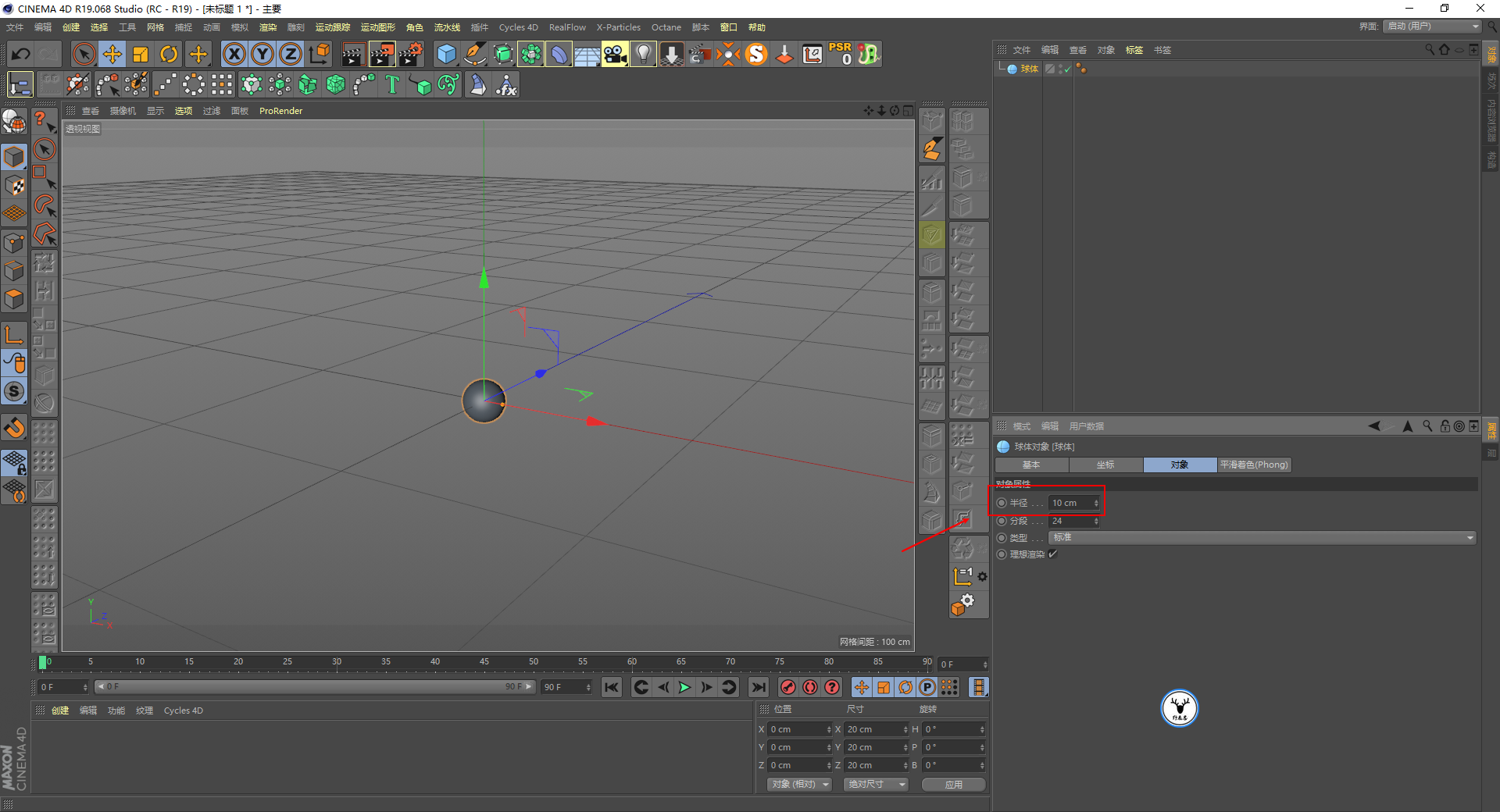

打开C4D，新建一个球体，由于烟雾模拟都还是会比较卡的，所以球体的大小稍微小一点比较好：

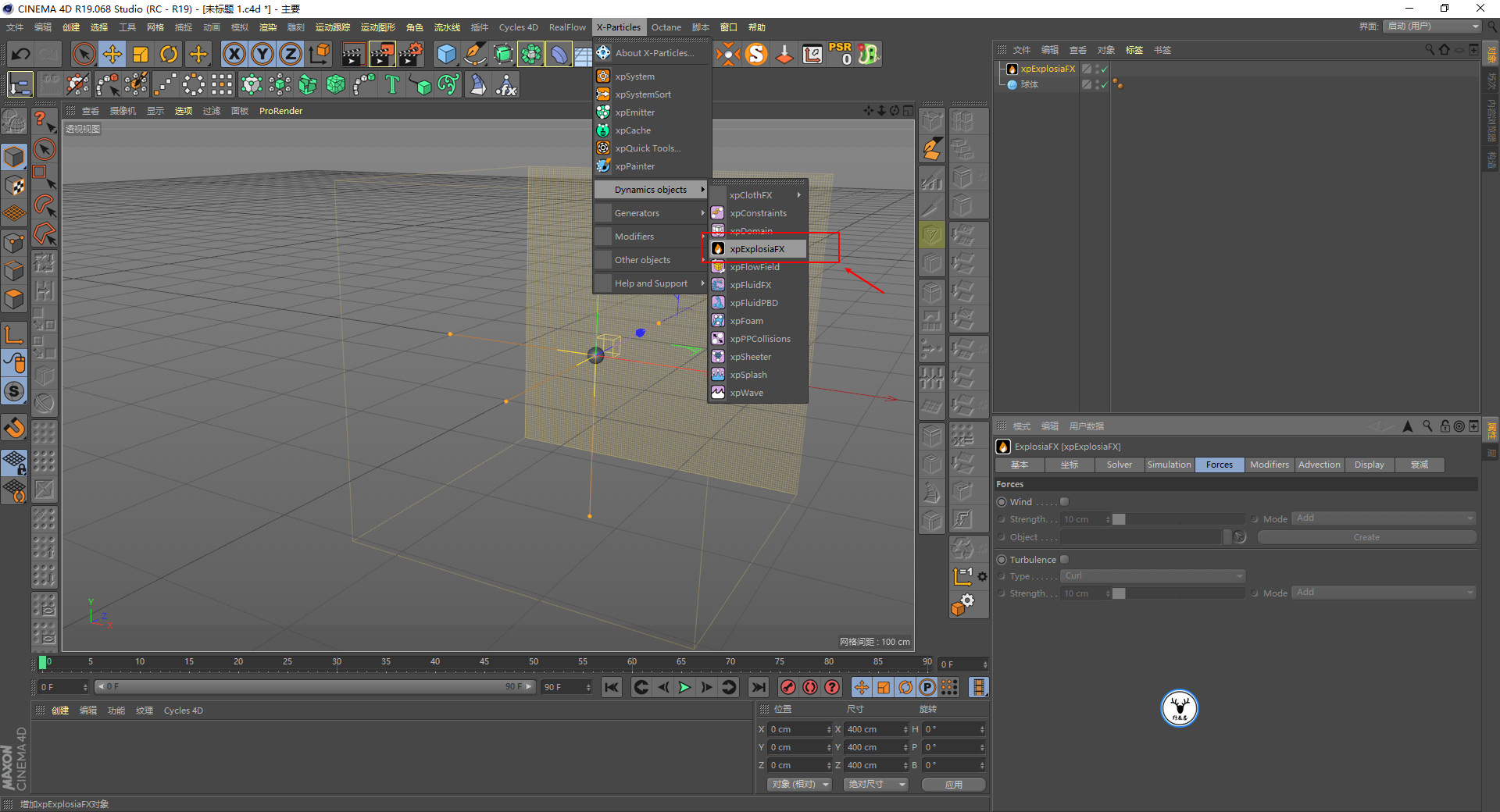

新建xpExplosiaFX爆炸对象：

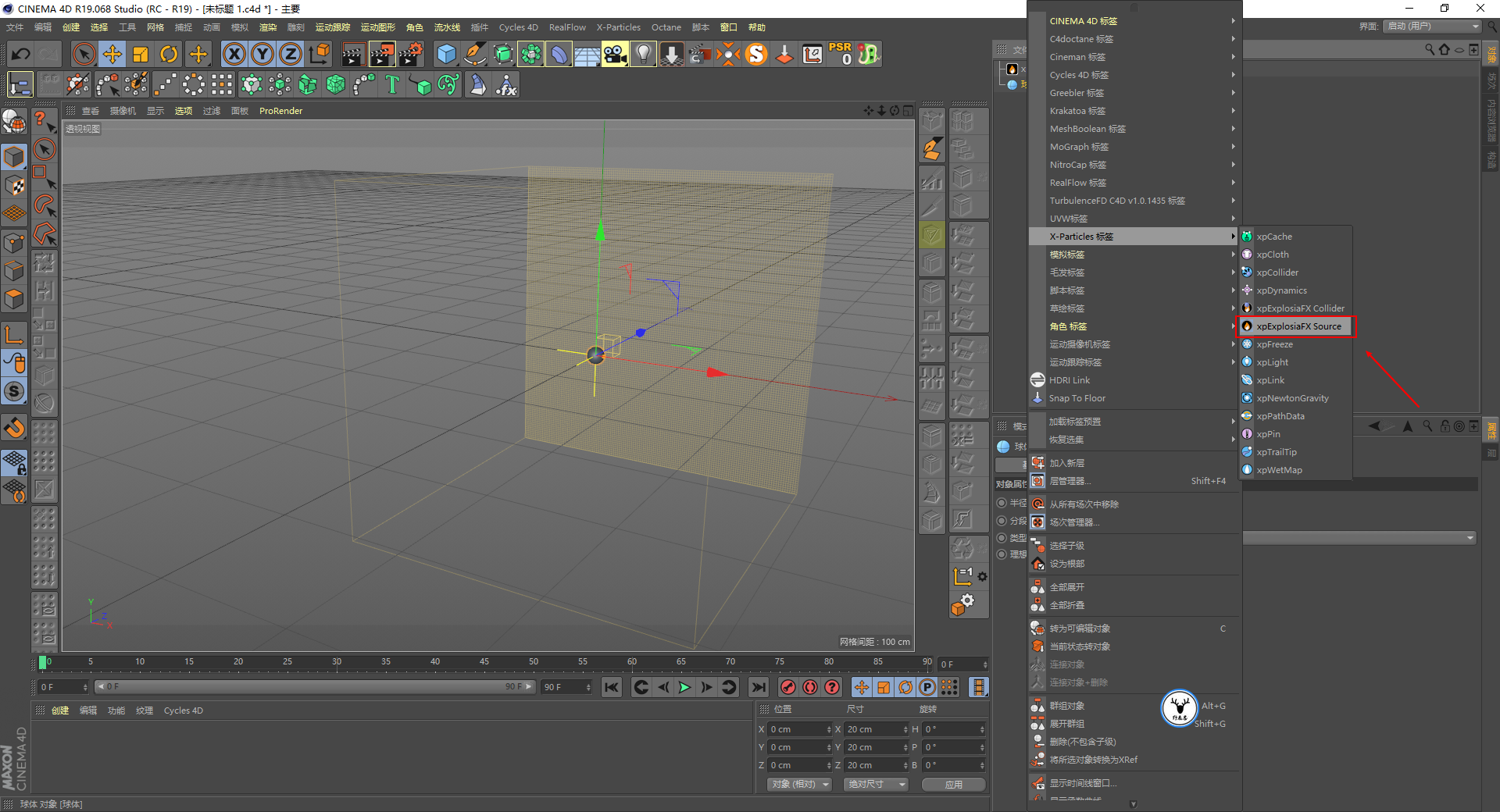

然后再给球体添加xpExplosiaFX的发射源标签，这个其实和TFD是一模一样的原理：

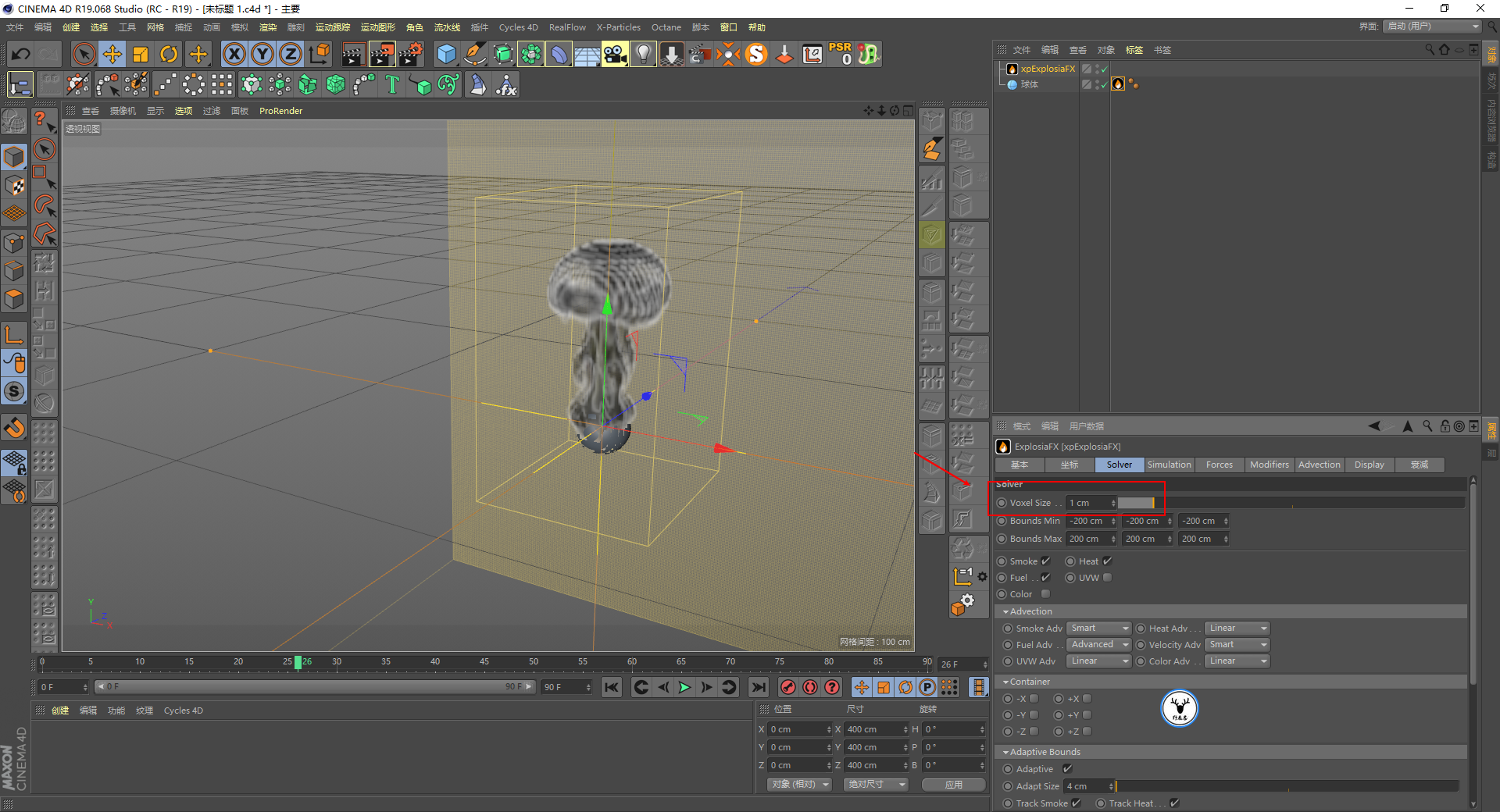

这个时候直接点击播放键，就可以模拟烟雾了，可以适当的修改体素尺寸，同样和TFD一样，尺寸越小精度越高模拟越慢：

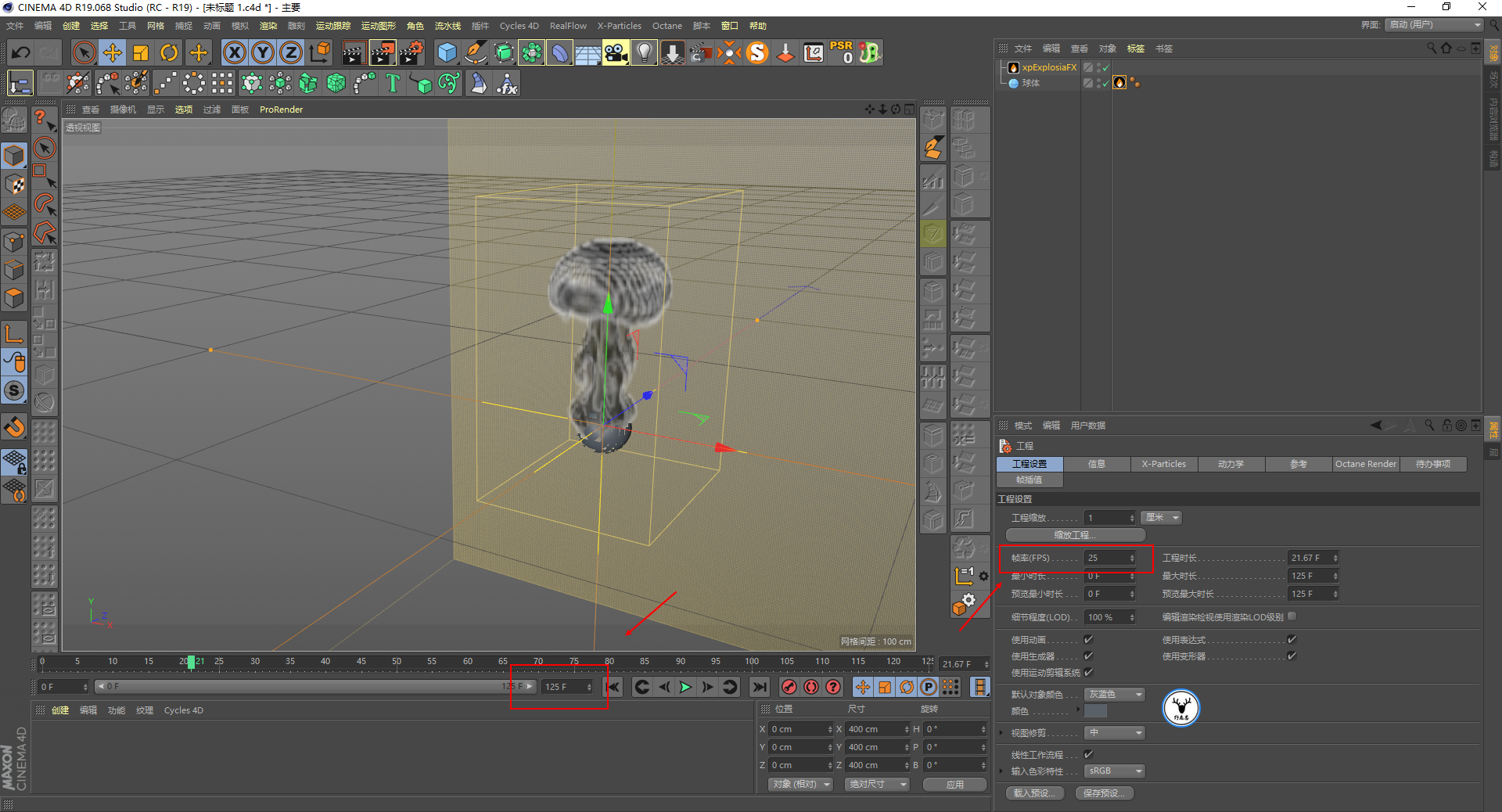

最基本的操作流程就是这样，开始做动画吧，将帧速率改为25，总共做125帧吧：

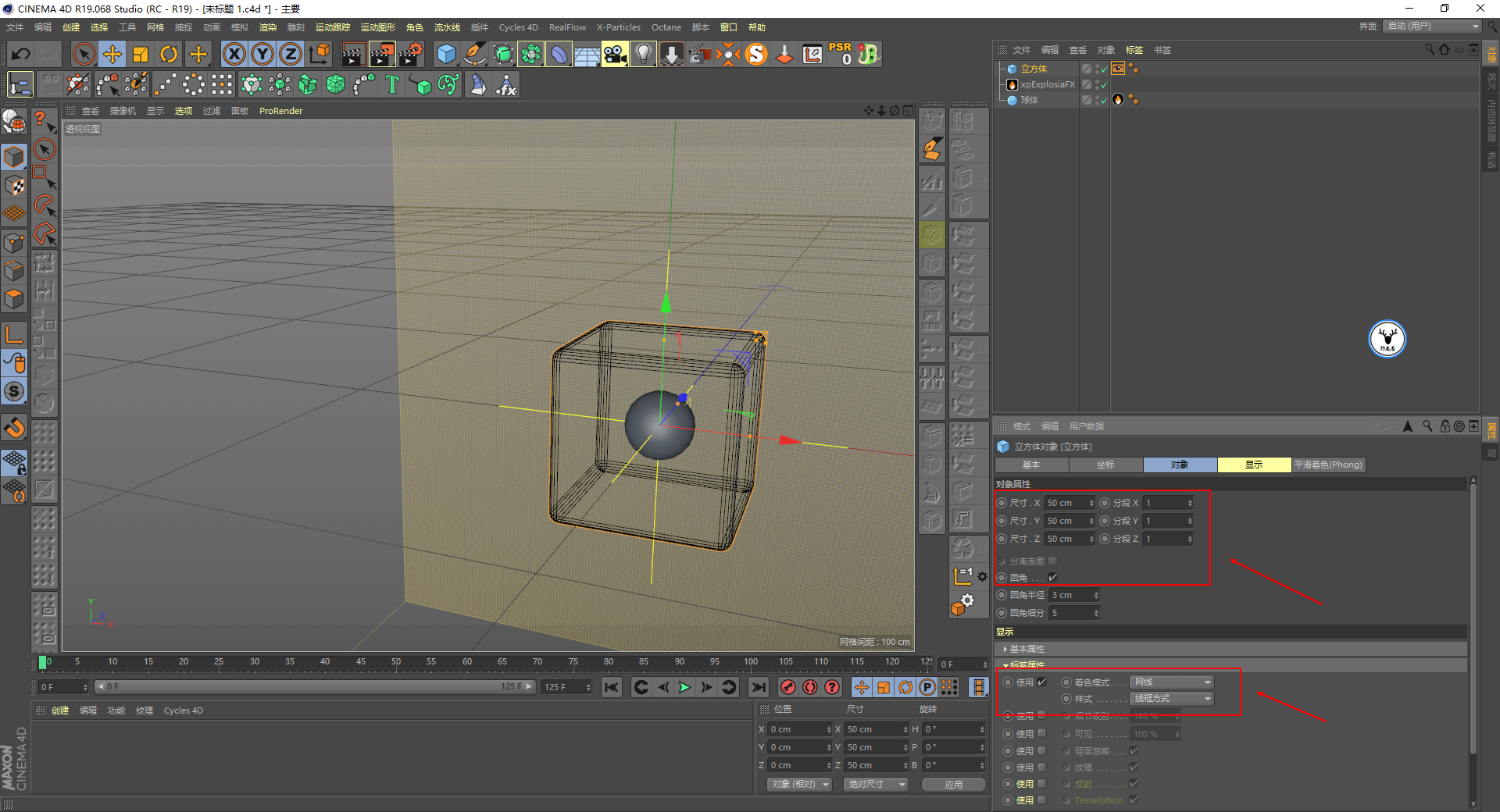

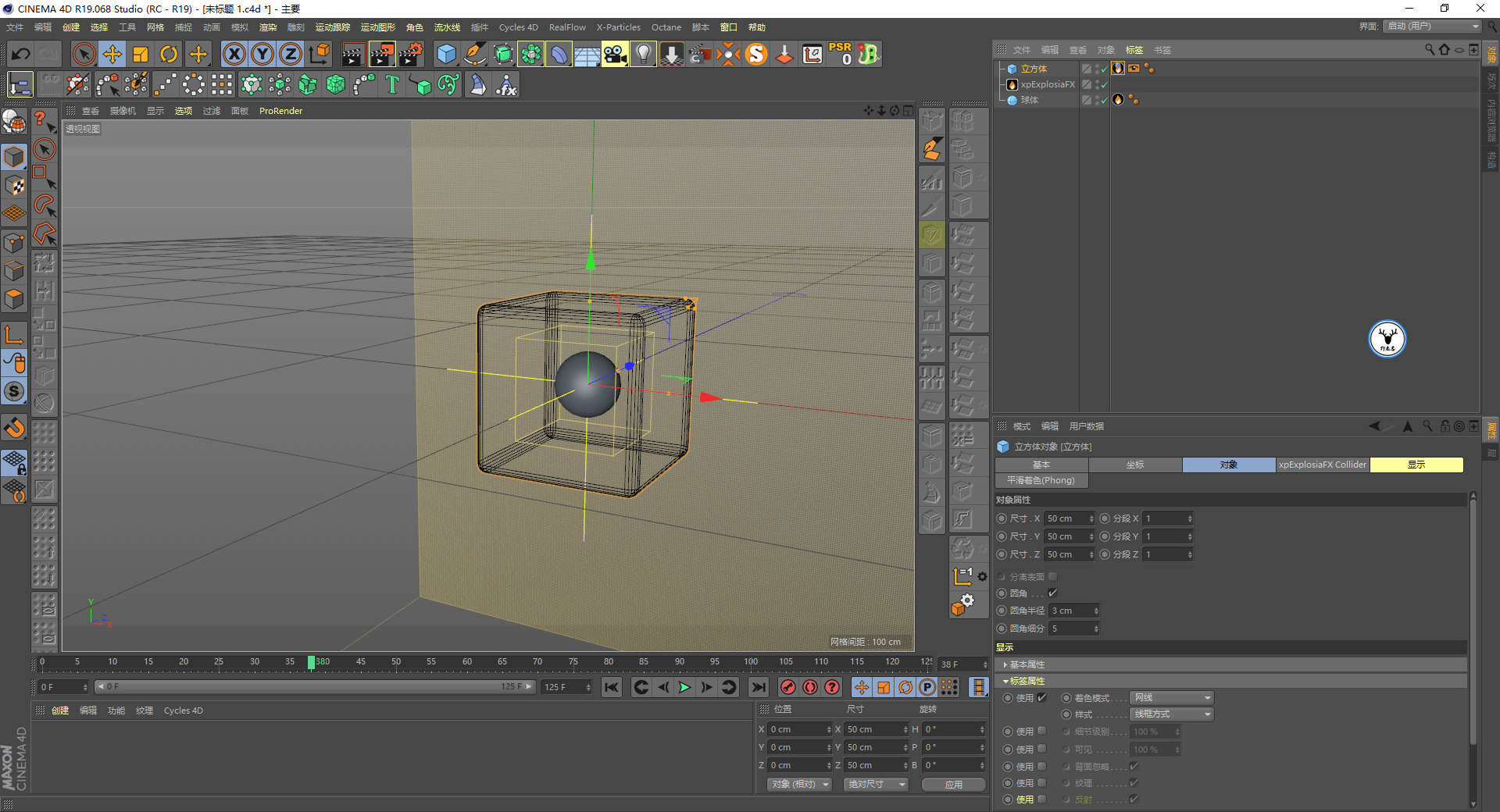

再新建一个立方体，调整合适的尺寸，为了不影响观察添加一个显示标签勾选使用，着色模式为网线：

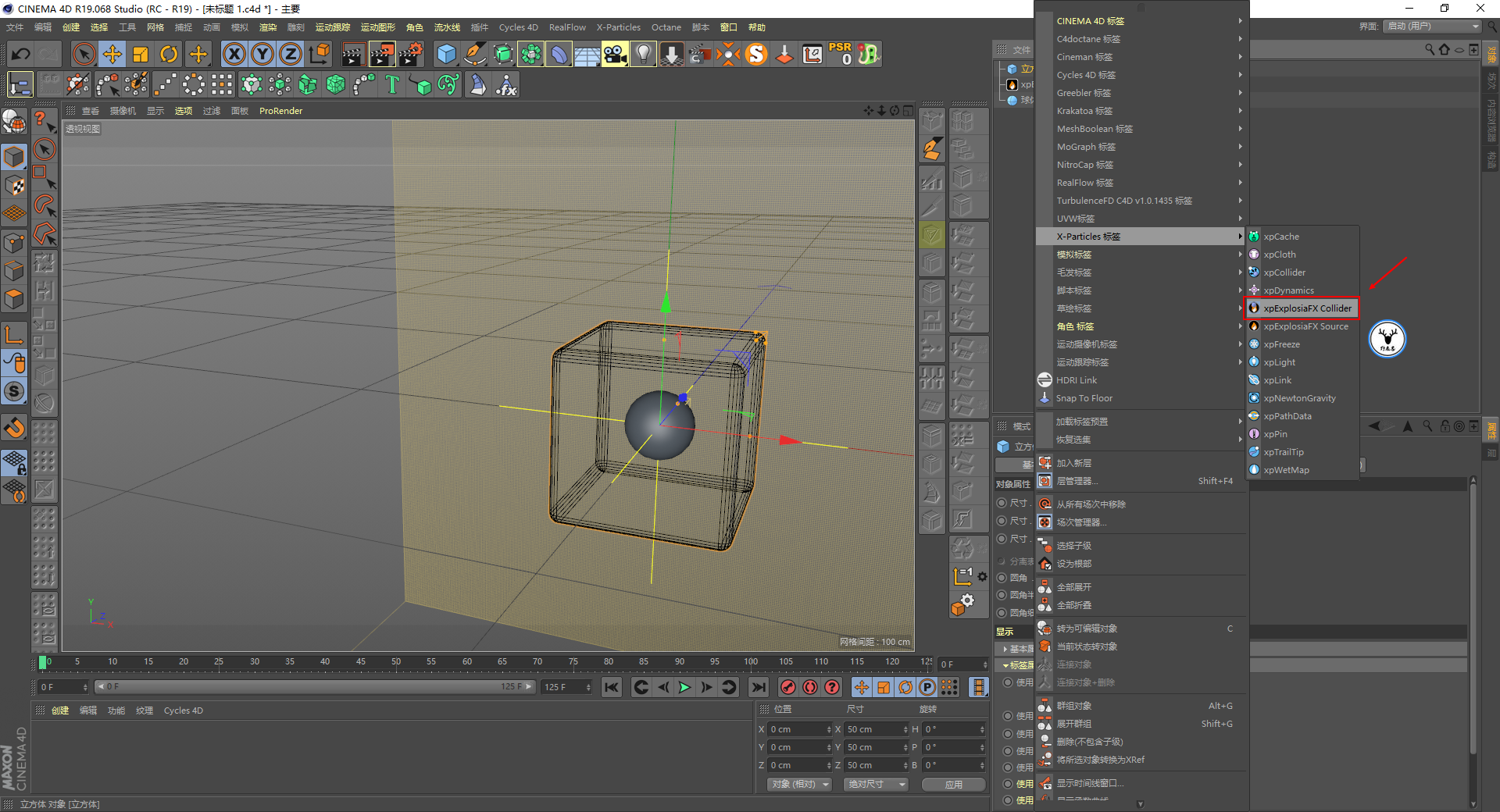

给立方体添加一个xpExplosiaFX的碰撞标签，让它作为烟雾的碰撞体：

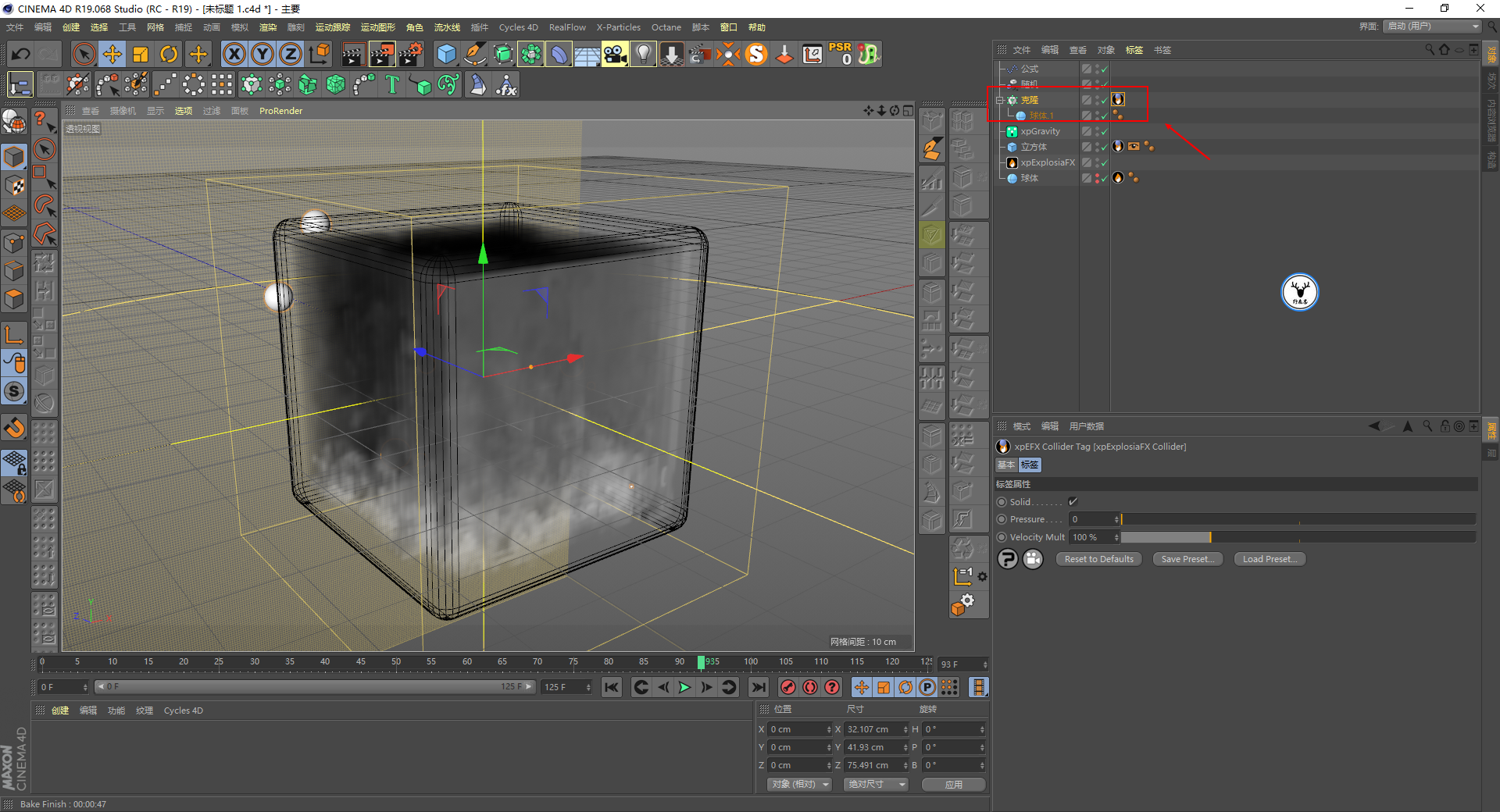

这个时候你点击播放会发现烟雾无法模拟出来，这是由于和TFD一样，xpExplosiaFX默认情况下无法支持烟雾在物体内部碰撞导致的：

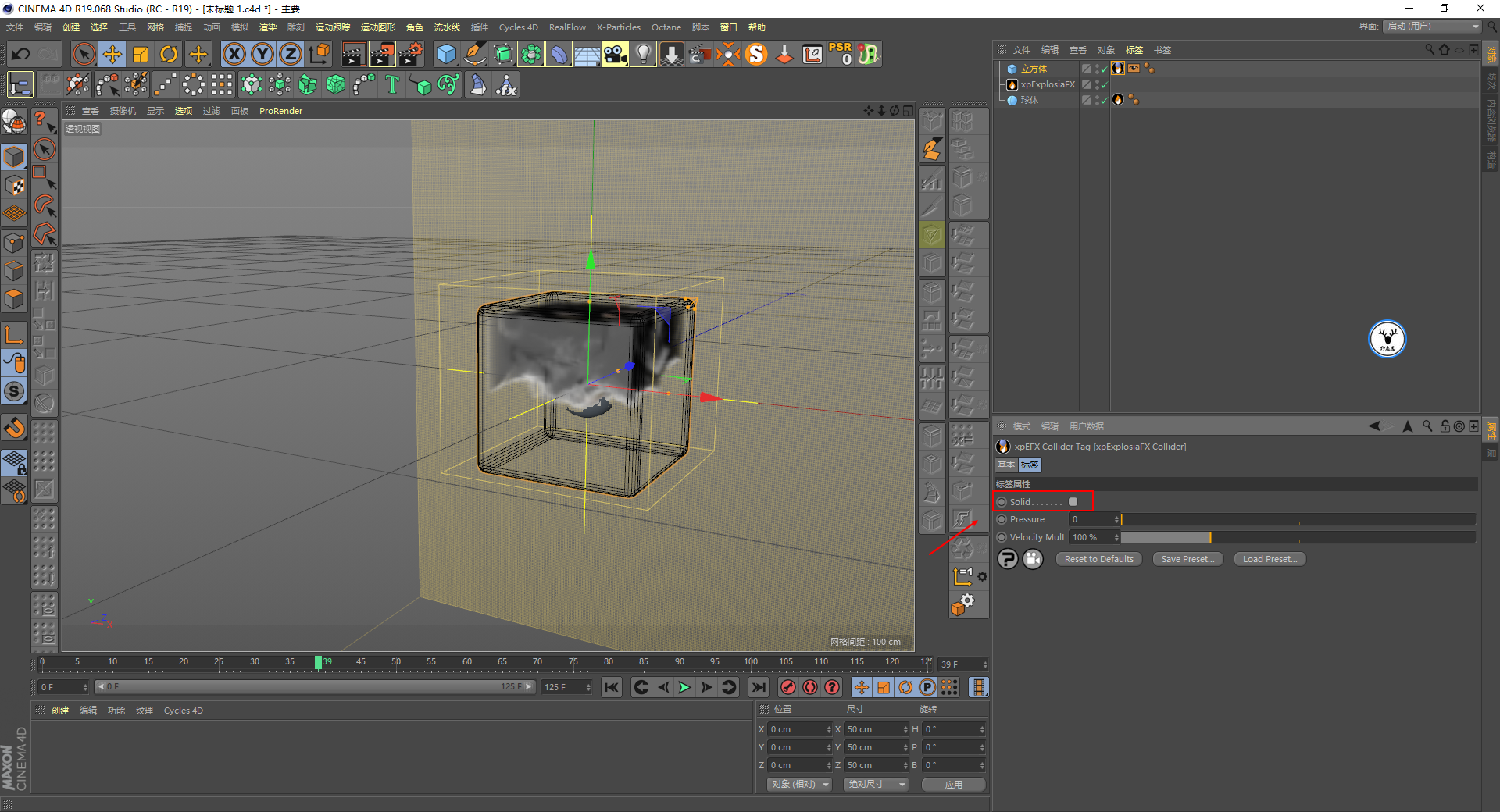

但是当你将Solid取消勾选之后，就会发现烟雾可以在立方体内部发生碰撞了，很棒吧：

这个其实是我在瞎弄的时候试出来的，官方Solid的解释不是这样的，所以这里专门说一下。

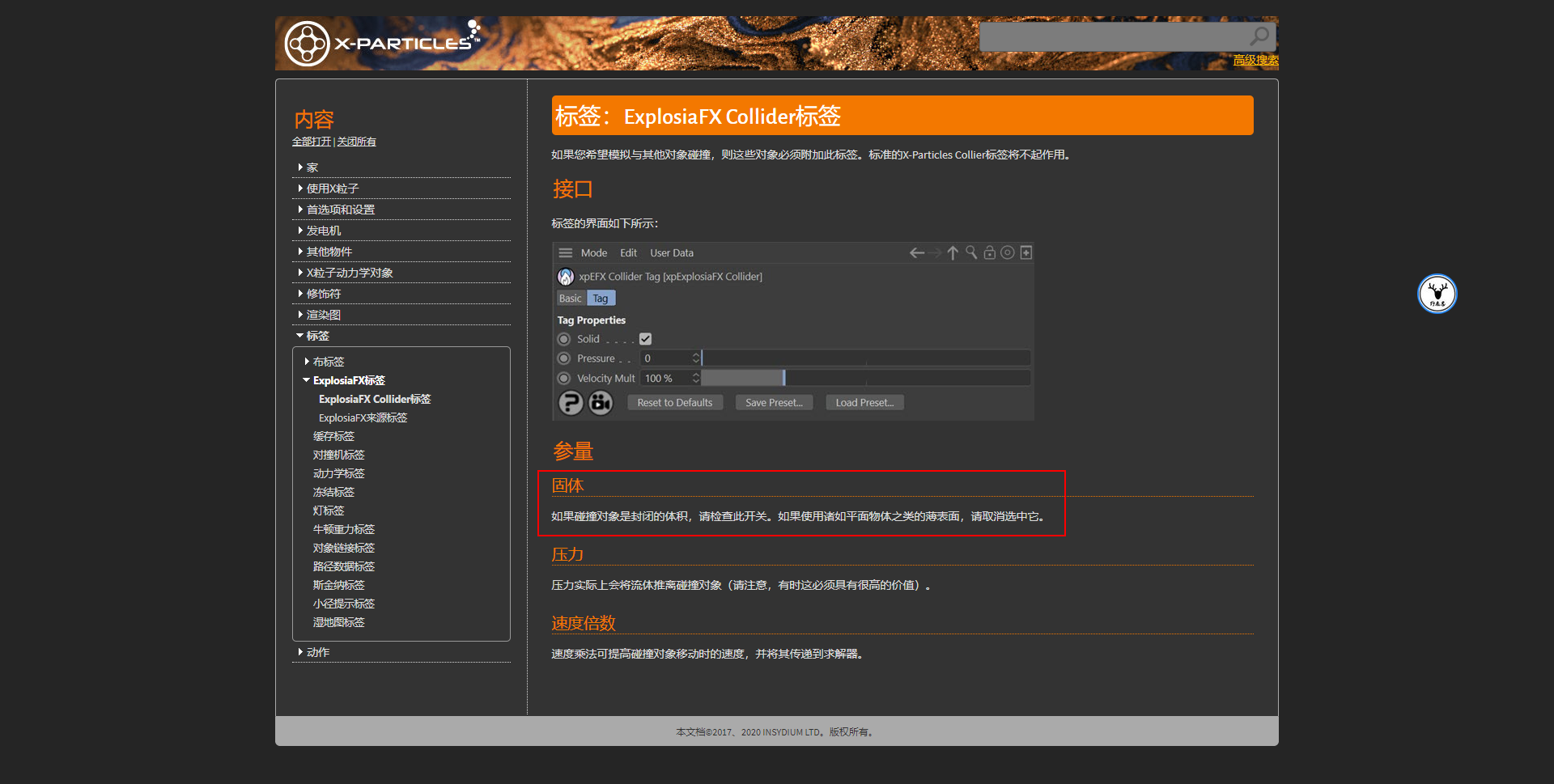

官方对于Solid解释是：当碰撞对象是封闭的体积，需要勾选该选项。如果是如平面一类的薄片需要取消勾选：

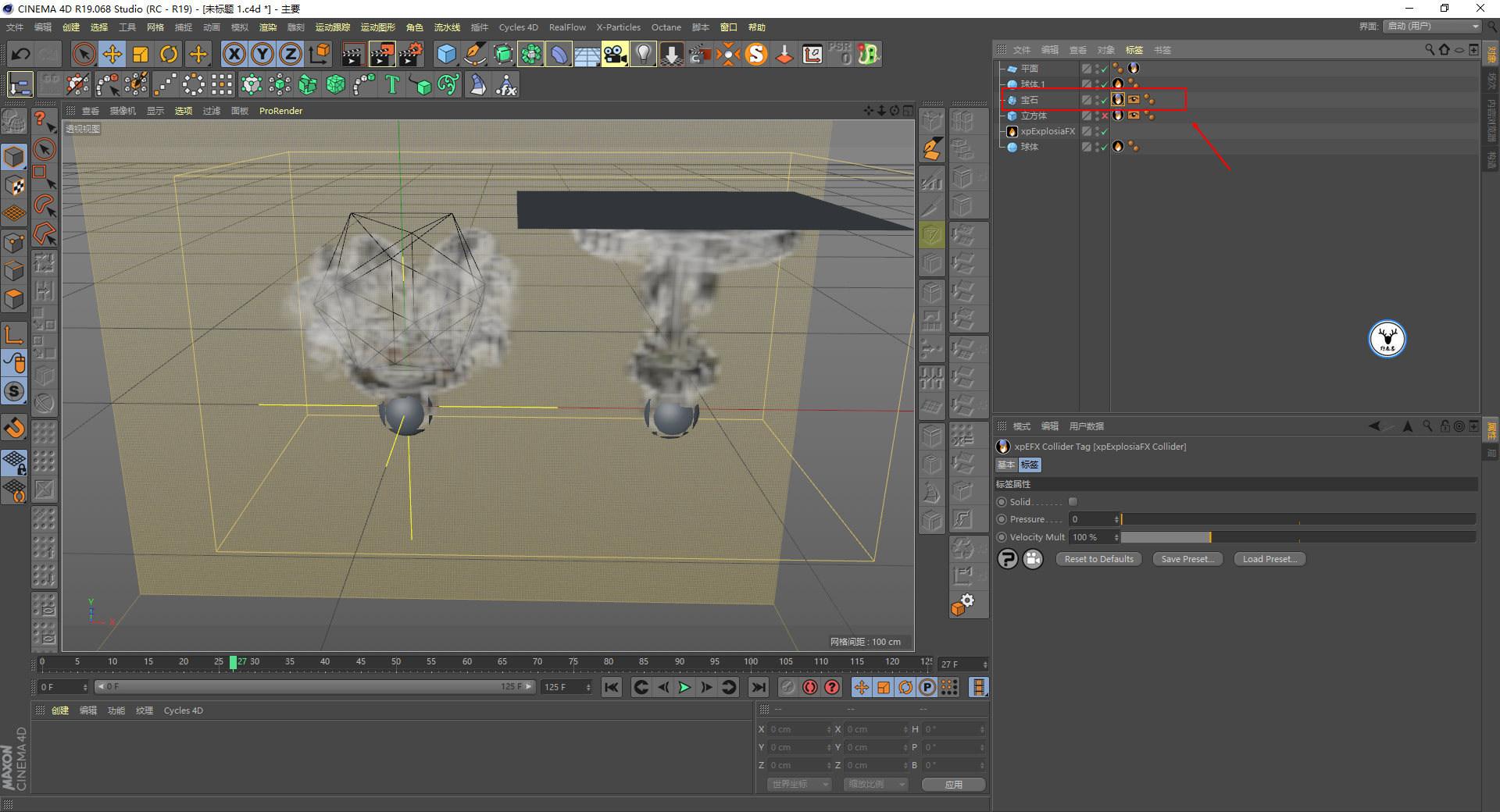

不过就我测试的情况来看，如果是外部碰撞封闭体积的对象，Solid勾选与否都能正常碰撞，平面确实是要取消勾选才可以：

话题扯远了，继续后面的内容，你会发现由于烟雾浮力的原因，烟雾无法填满立方体。

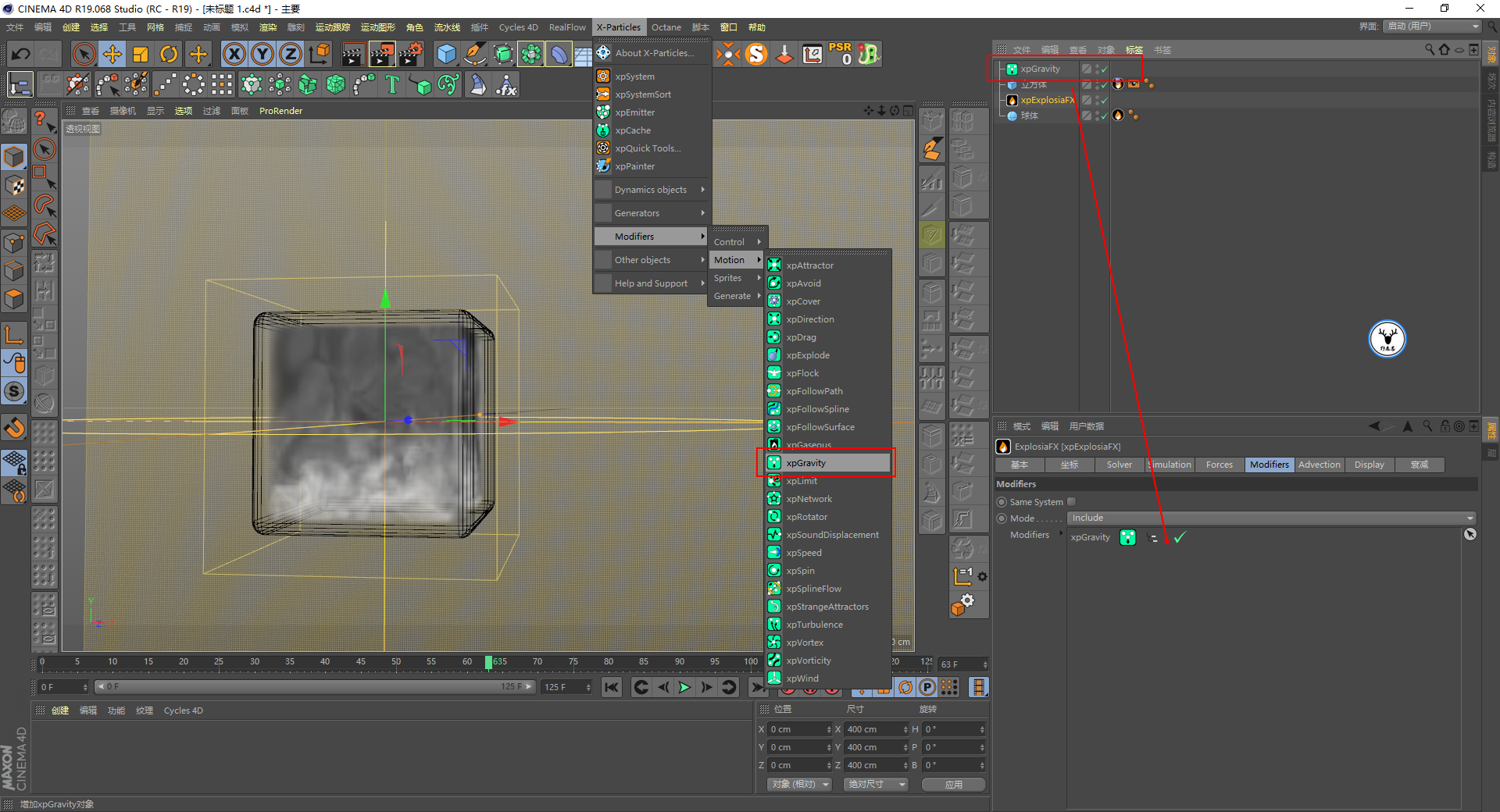

很简单，新建一个XP的重力拖到xpExplosiaFX的修改器面板就可以了，很方便吧：

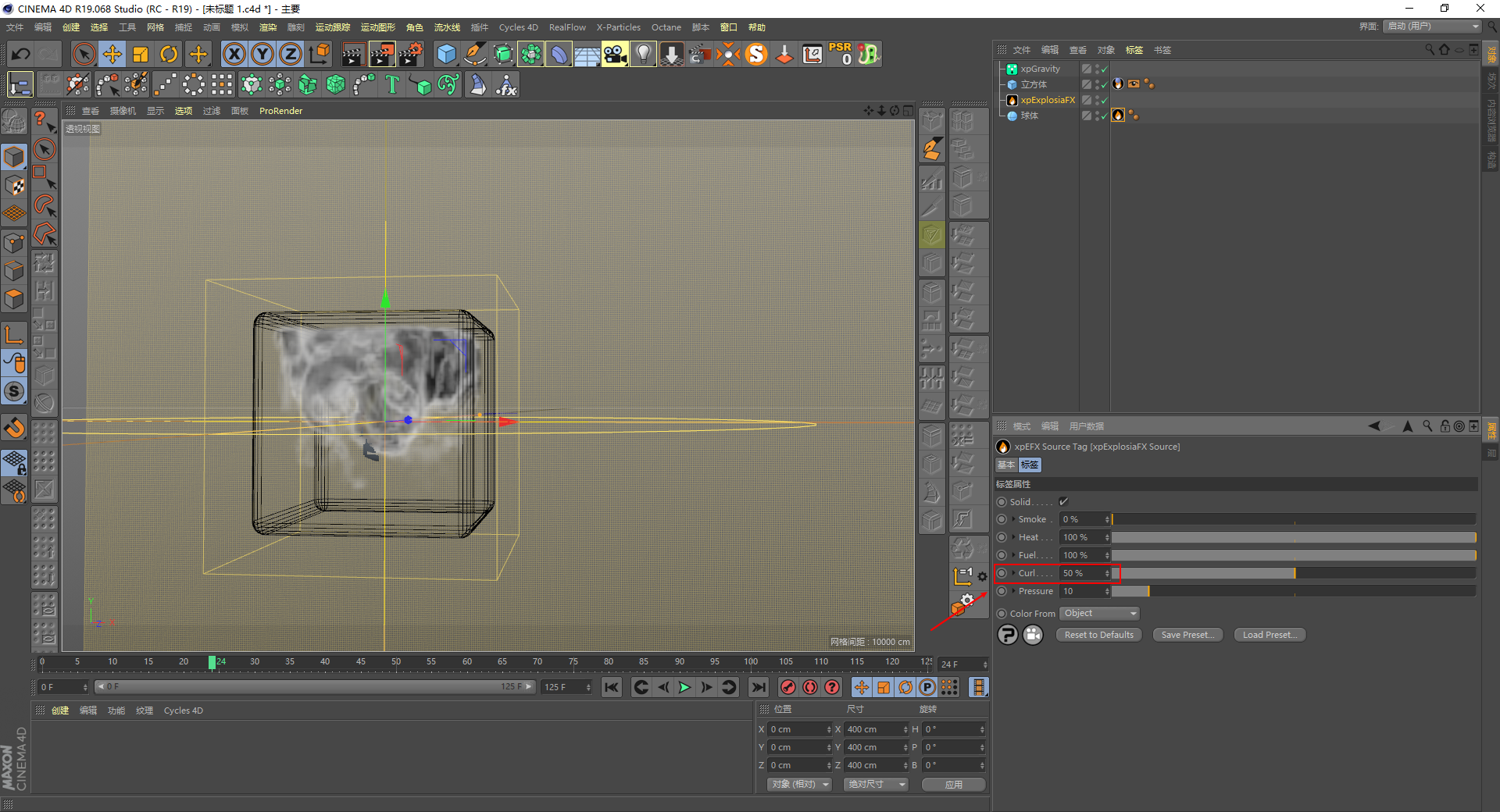

当然，烟雾的细节你可以再继续调整，例如在发射源标签里提高卷曲数值的参数：

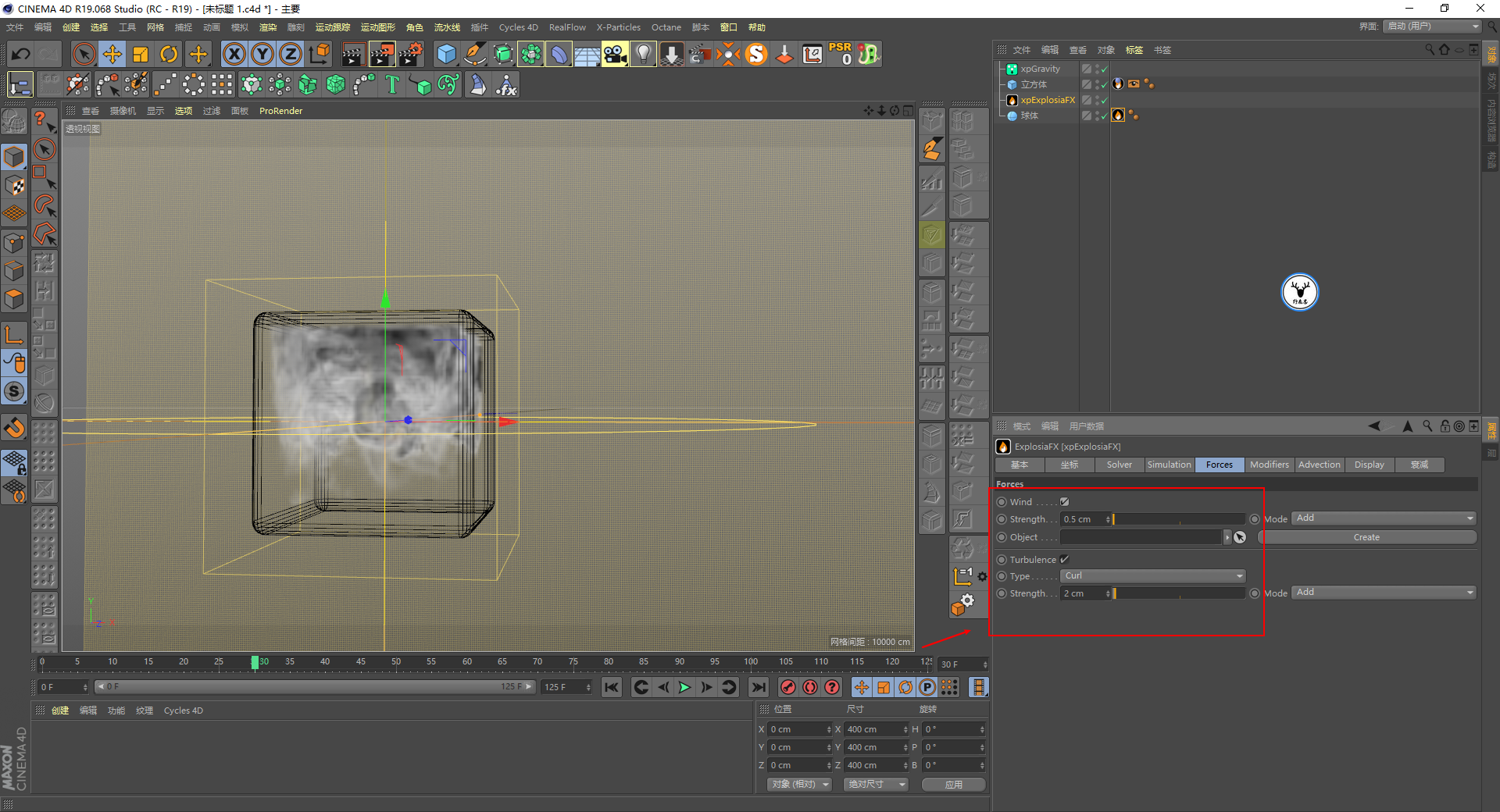

在xpExplosiaFX的力面板里勾选风力，适当的调整风力的大小以及湍流的大小等，这个看个人吧：

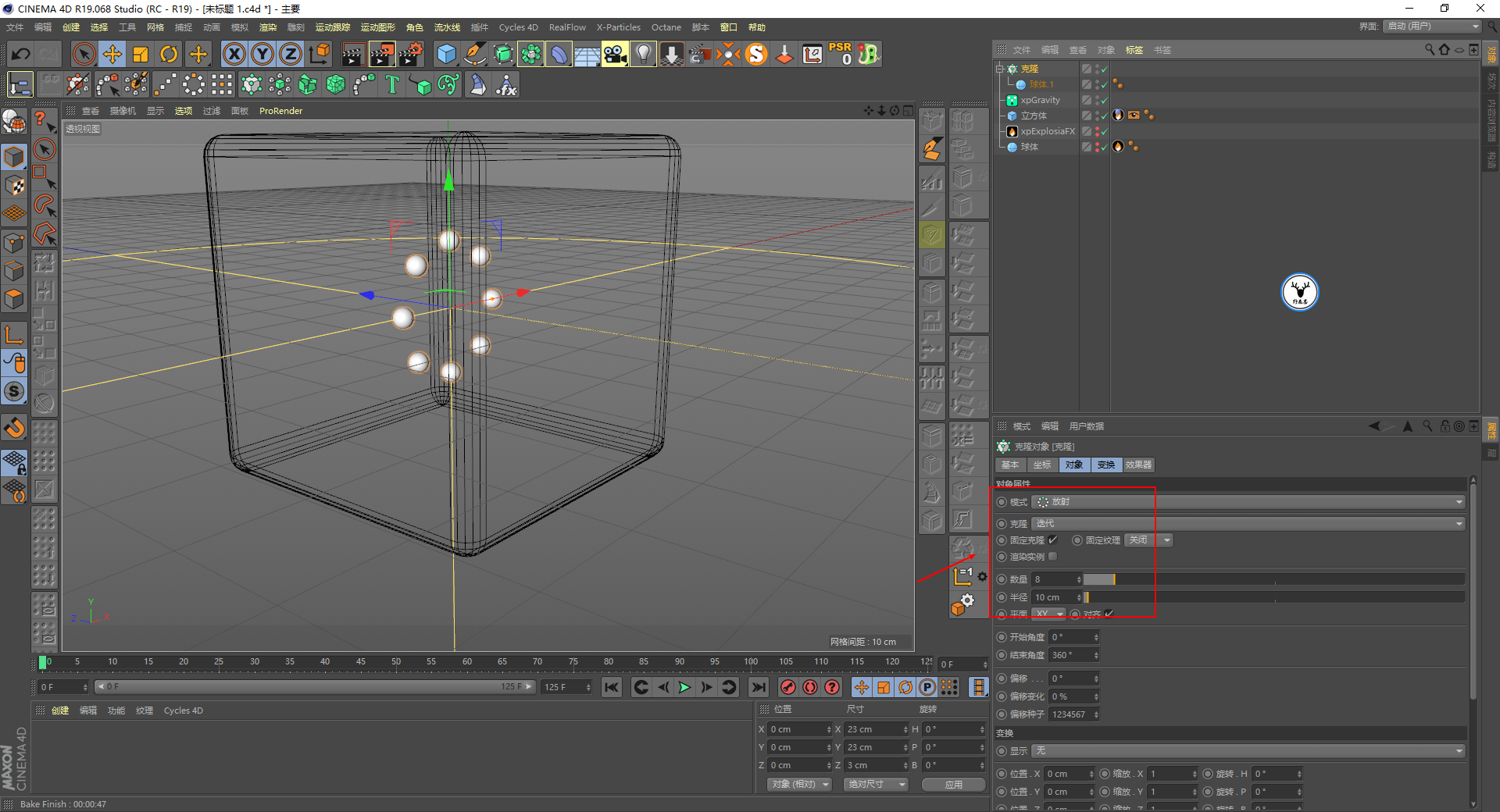

我想再增加几个碰撞烟雾的小球，所以新建小球调整好大小，新建克隆对象克隆小球，克隆模式为放射，克隆的数量和大小大家也根据情况来吧：

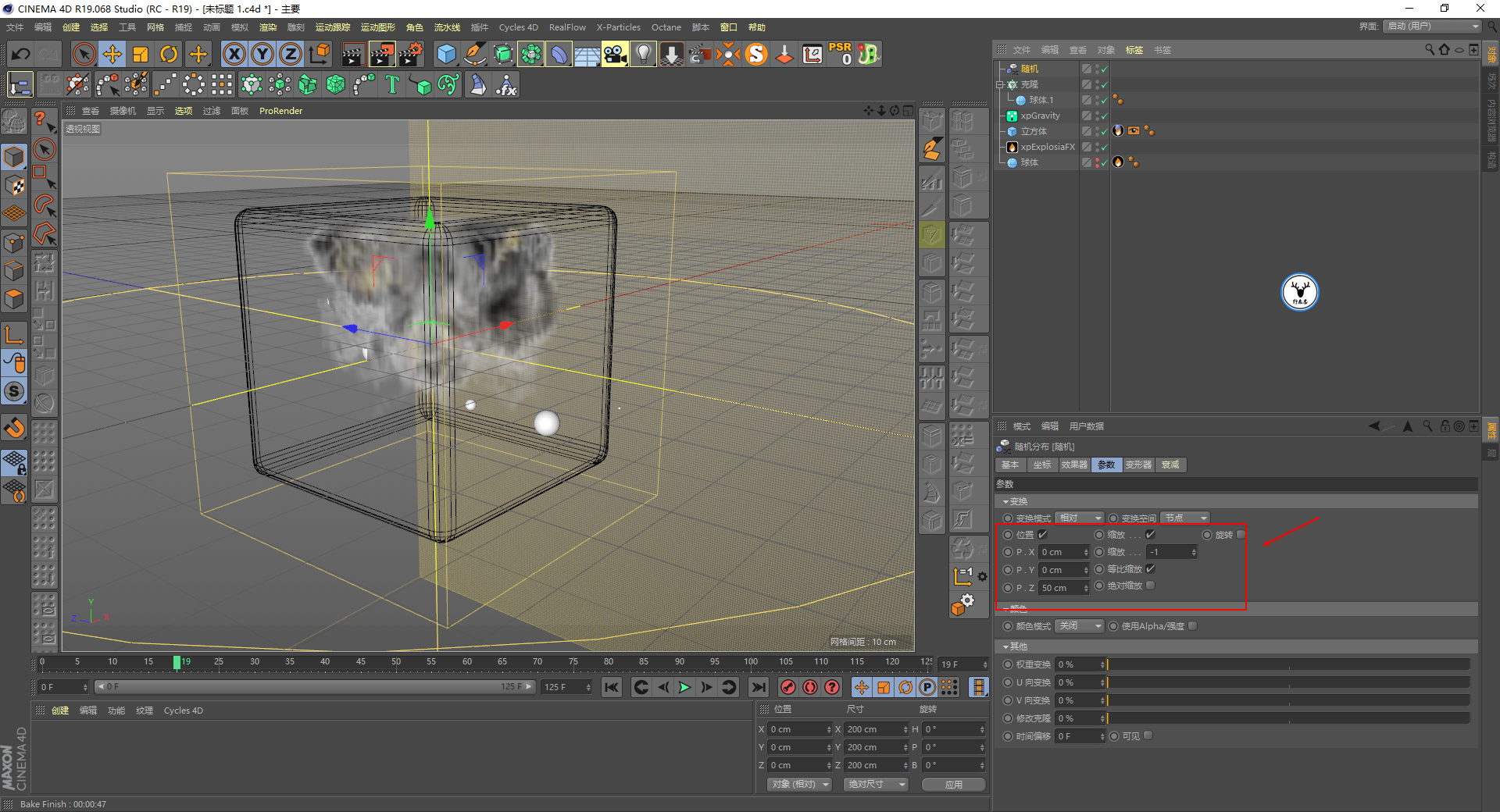

给克隆对象添加随机效果器，随机大小和Z轴的位移：

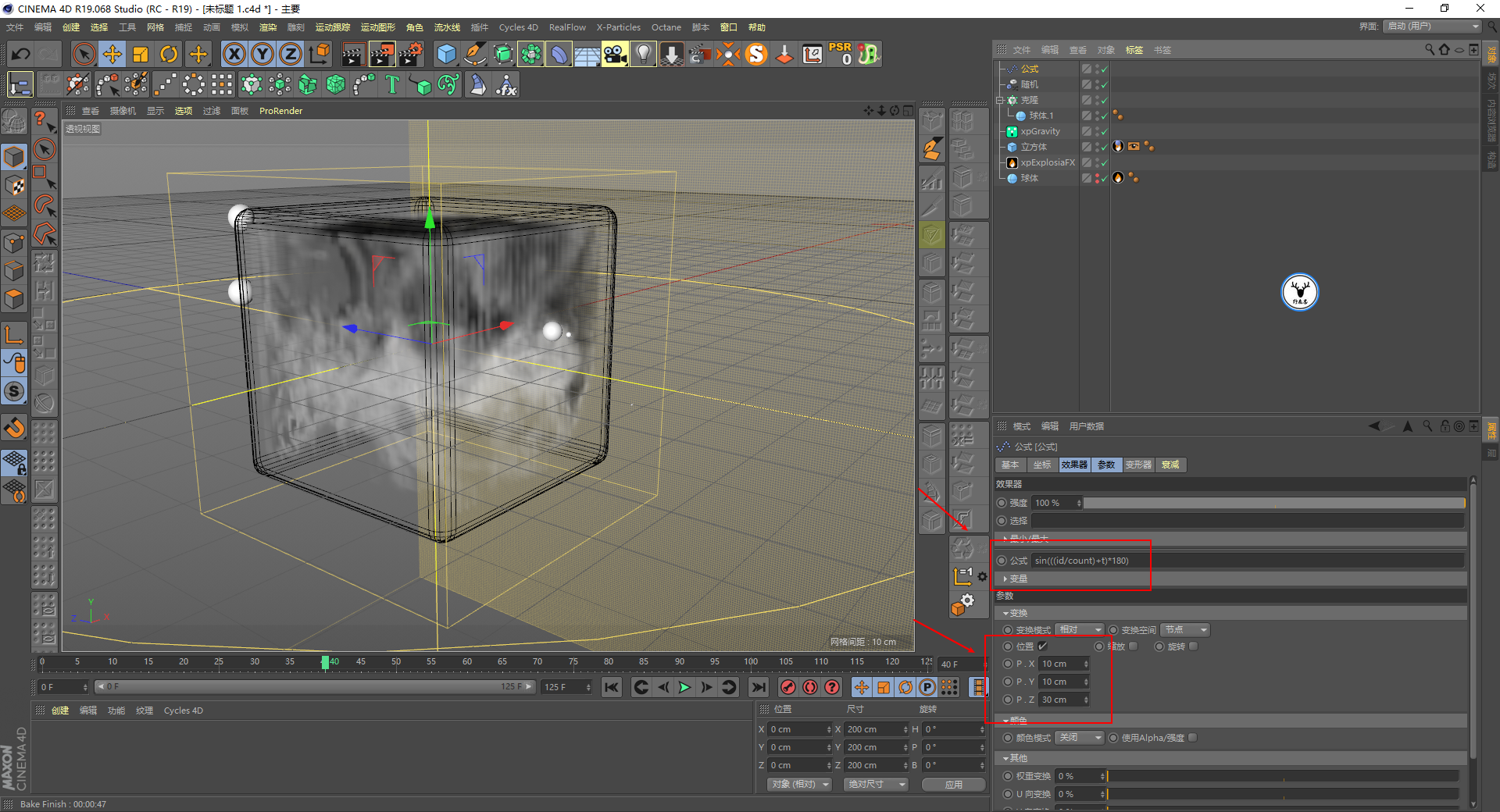

再添加一个公式效果器，目的就是让小球随机的运动并且运动的轨迹会经过烟雾：

经过多次测试和观察以后，我发现直接给克隆对象添加烟雾的碰撞标签碰撞是无效的：

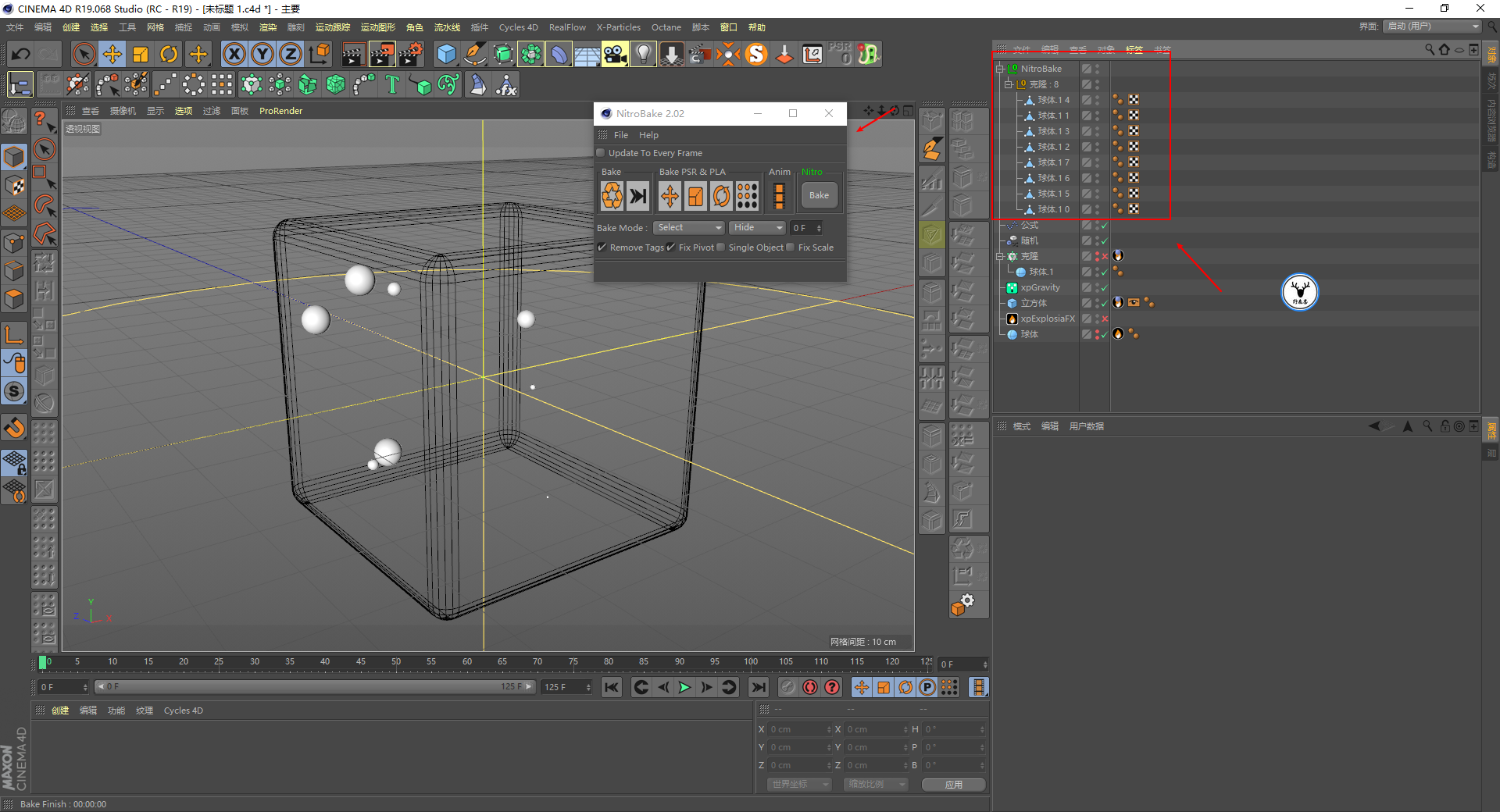

所以我这里用烘焙插件把克隆小球烘焙成了点级别动画：

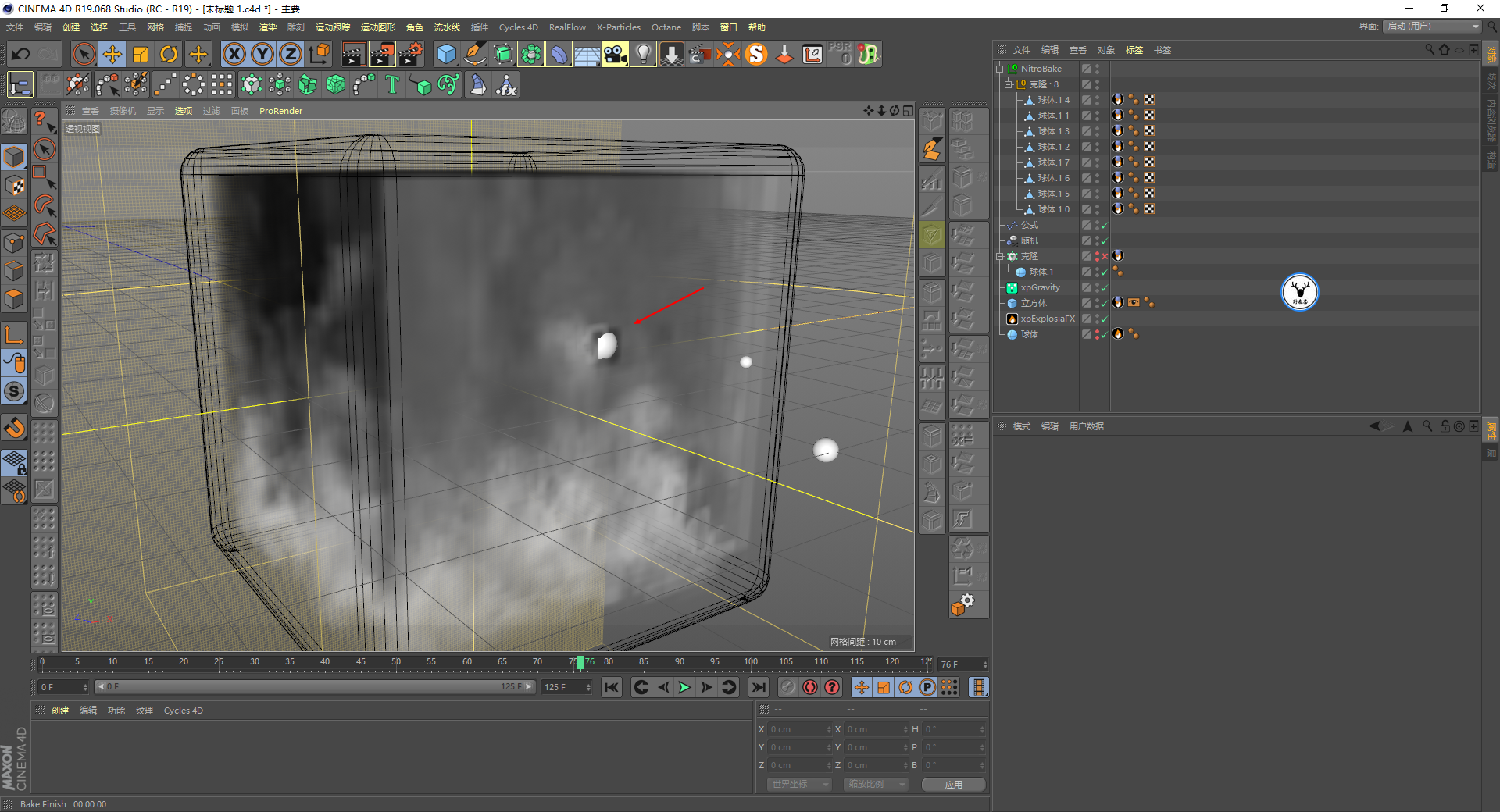

然后再给小球统一添加烟雾的碰撞标签，这样烟雾碰撞就是确实有效的了：

接下来就是将对象网格化方便后面渲染了，一开始我的打算是在用发射器发射粒子，然后用烟雾驱动粒子以后将粒子网格化。

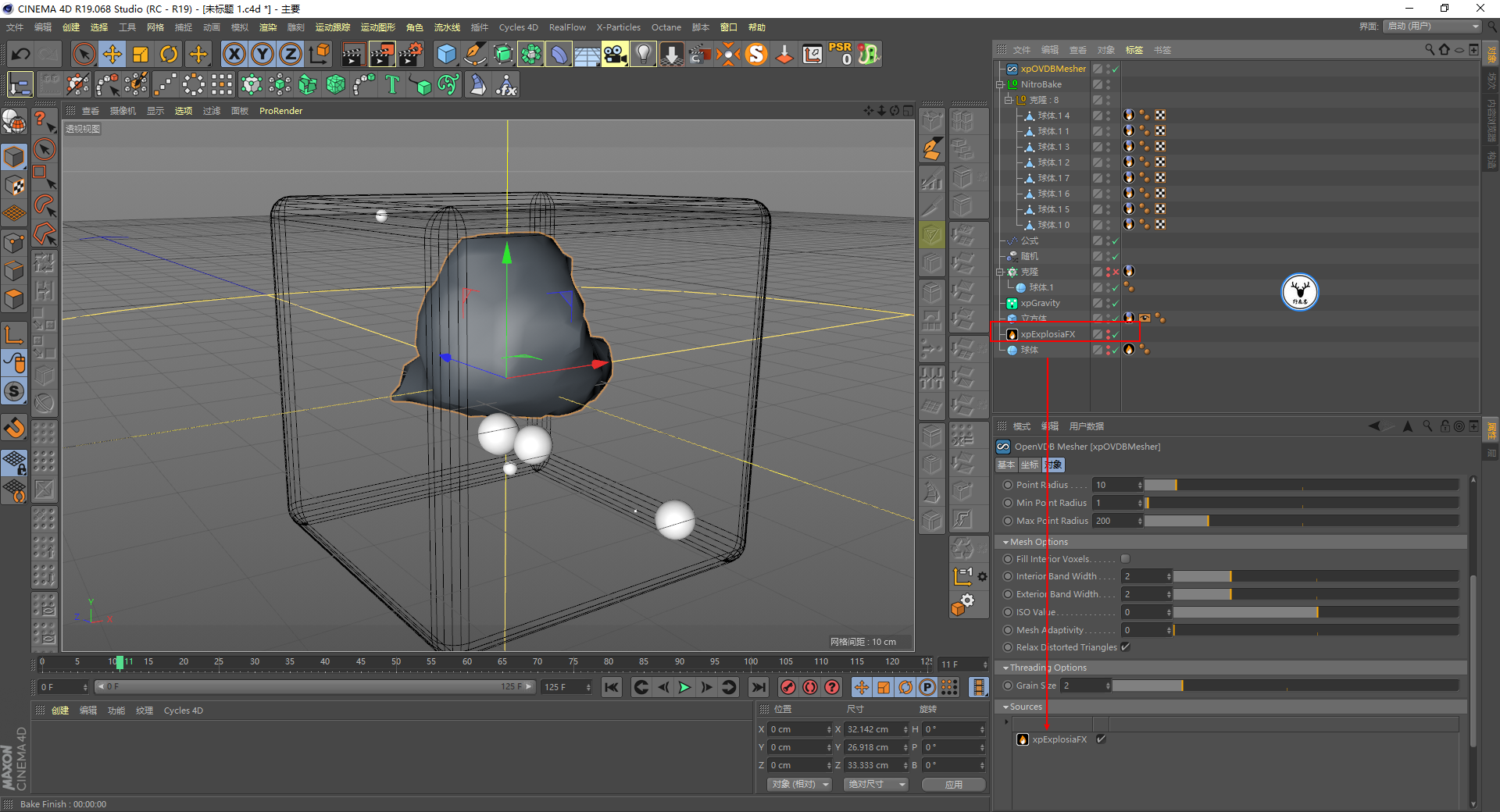

后来我发现不用这么复杂，看看XP是如何更好的支持xpExplosiaFX的吧，我们新建一个xpOVDBMesher：

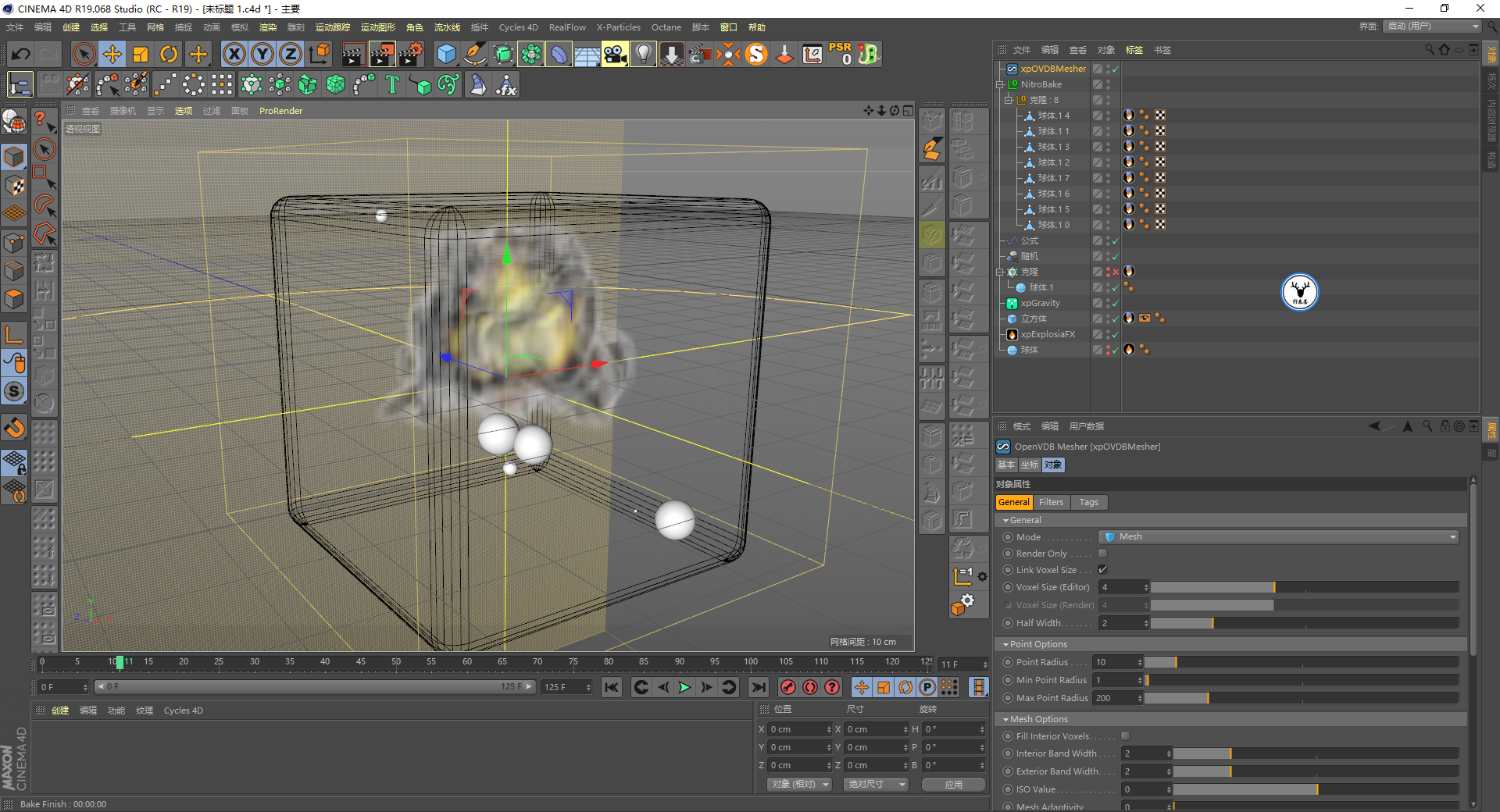

直接把xpExplosiaFX拖进xpOVDBMesher的源里，烟雾就被网格化了：

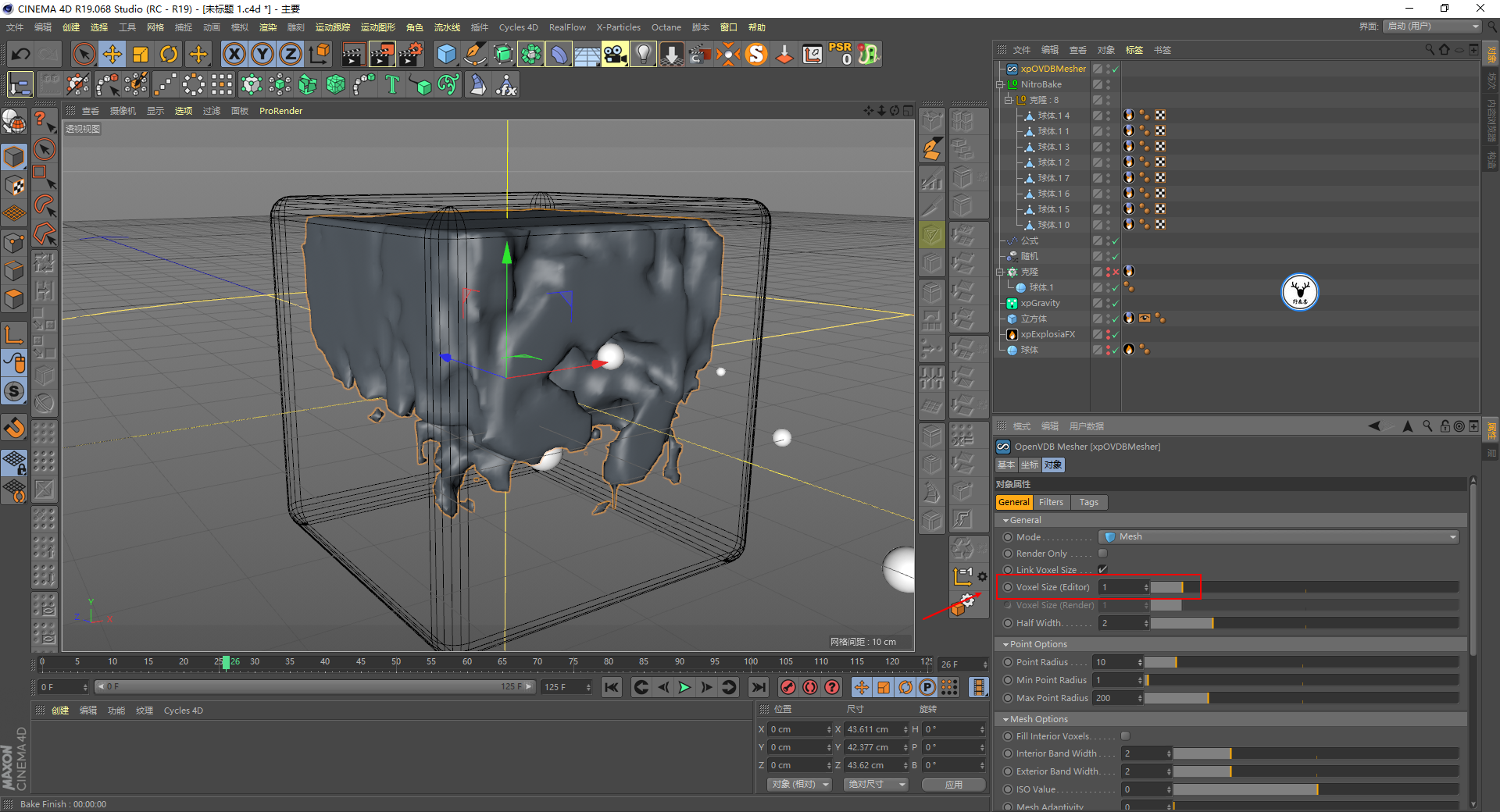

当然现在的网格精度很低，由于我们刚才烟雾设置的体素大小是1，所以这里将网格的体素尺寸也设置为1：

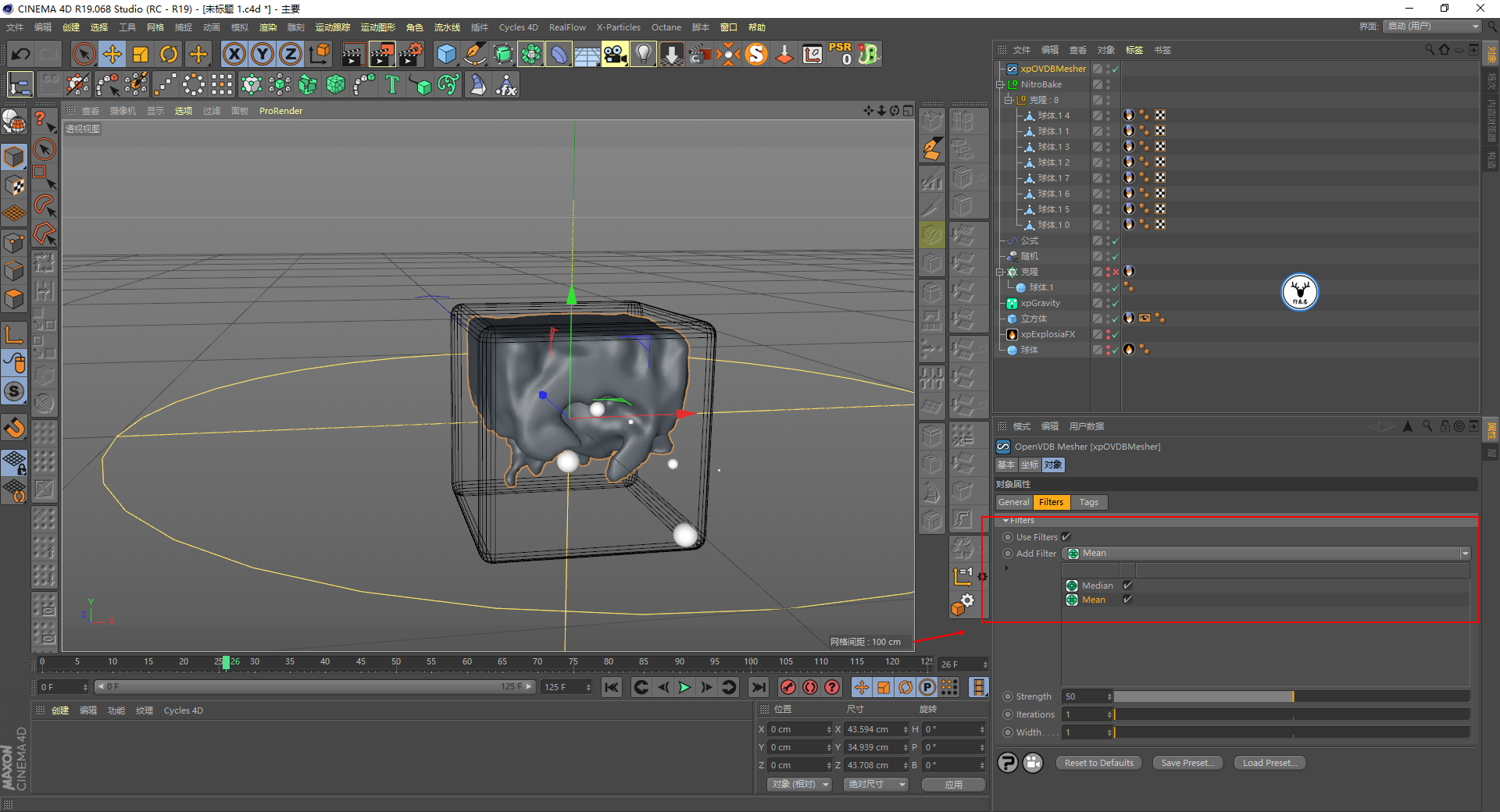

再在滤镜里添加两个滤镜让网格更平滑，这样一个简单的烟雾流体的动画就做好了：

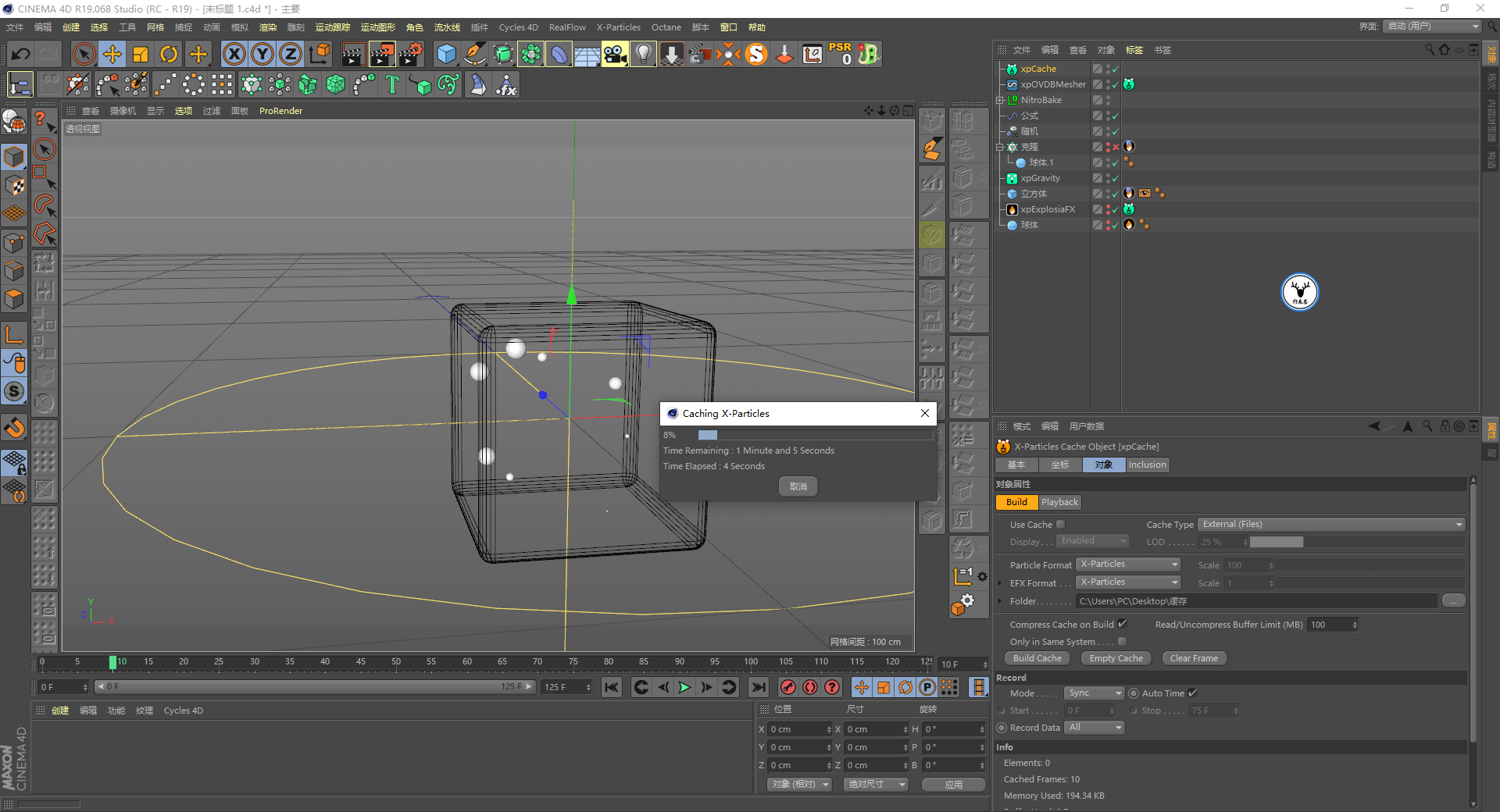

动画做好以后还是先缓存一下吧：

下面就是渲染了，我还是用的OC，设置渲染尺寸，新建摄像机固定视角等就不用说了：

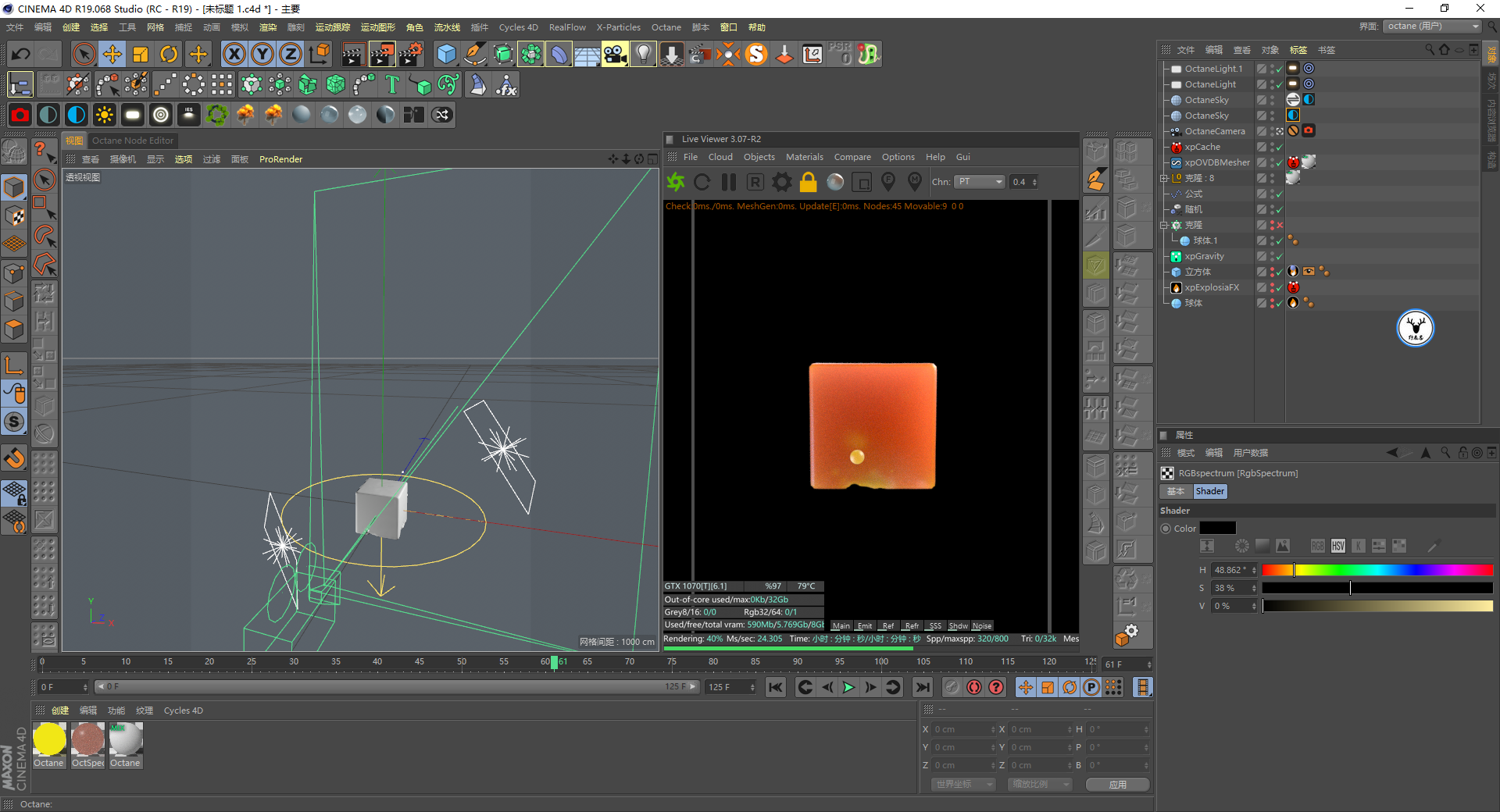

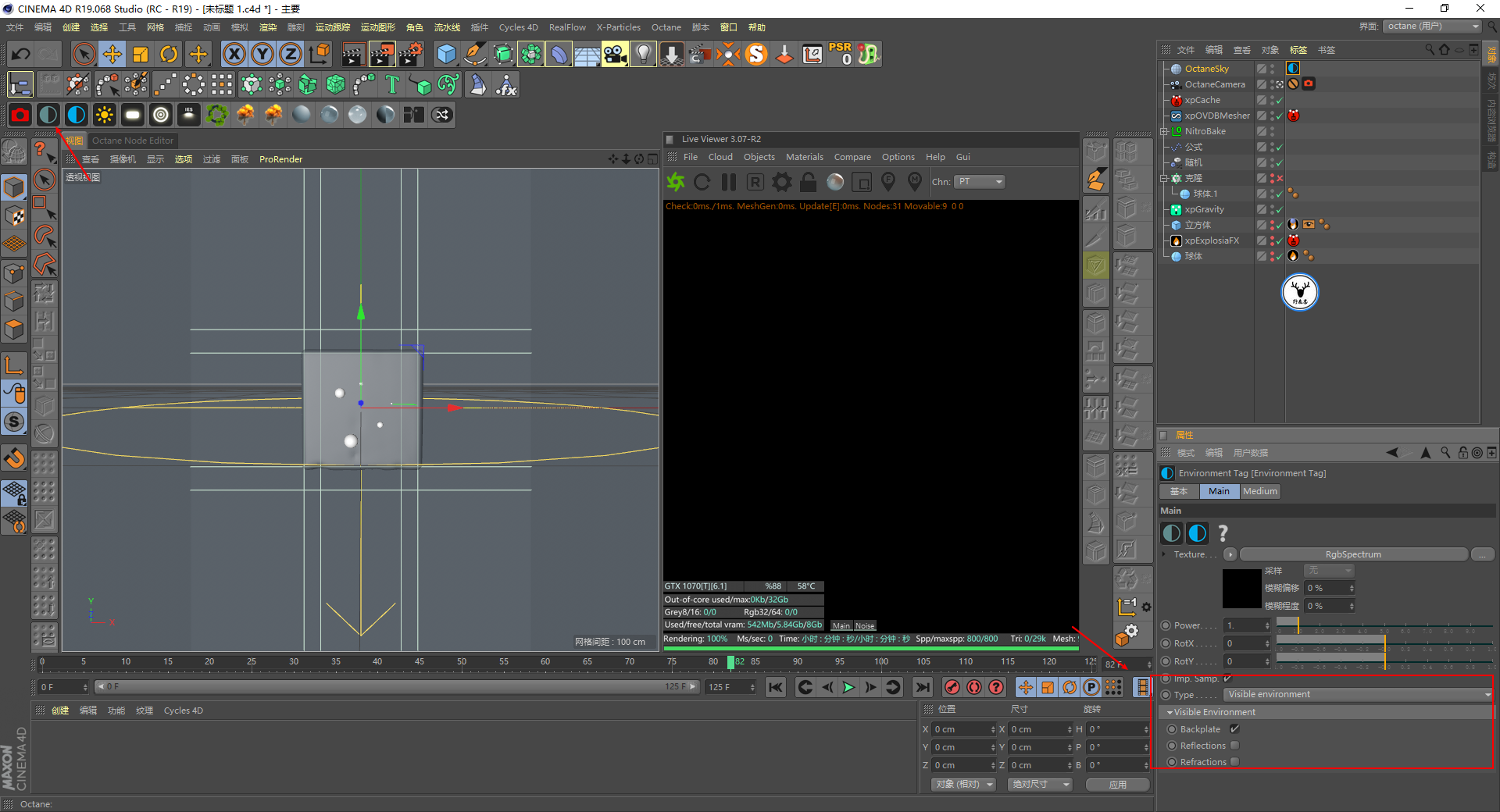

新建纹理环境光，将环境光颜色先改为黑色，同时环境类型改为可见环境，只勾选背景：

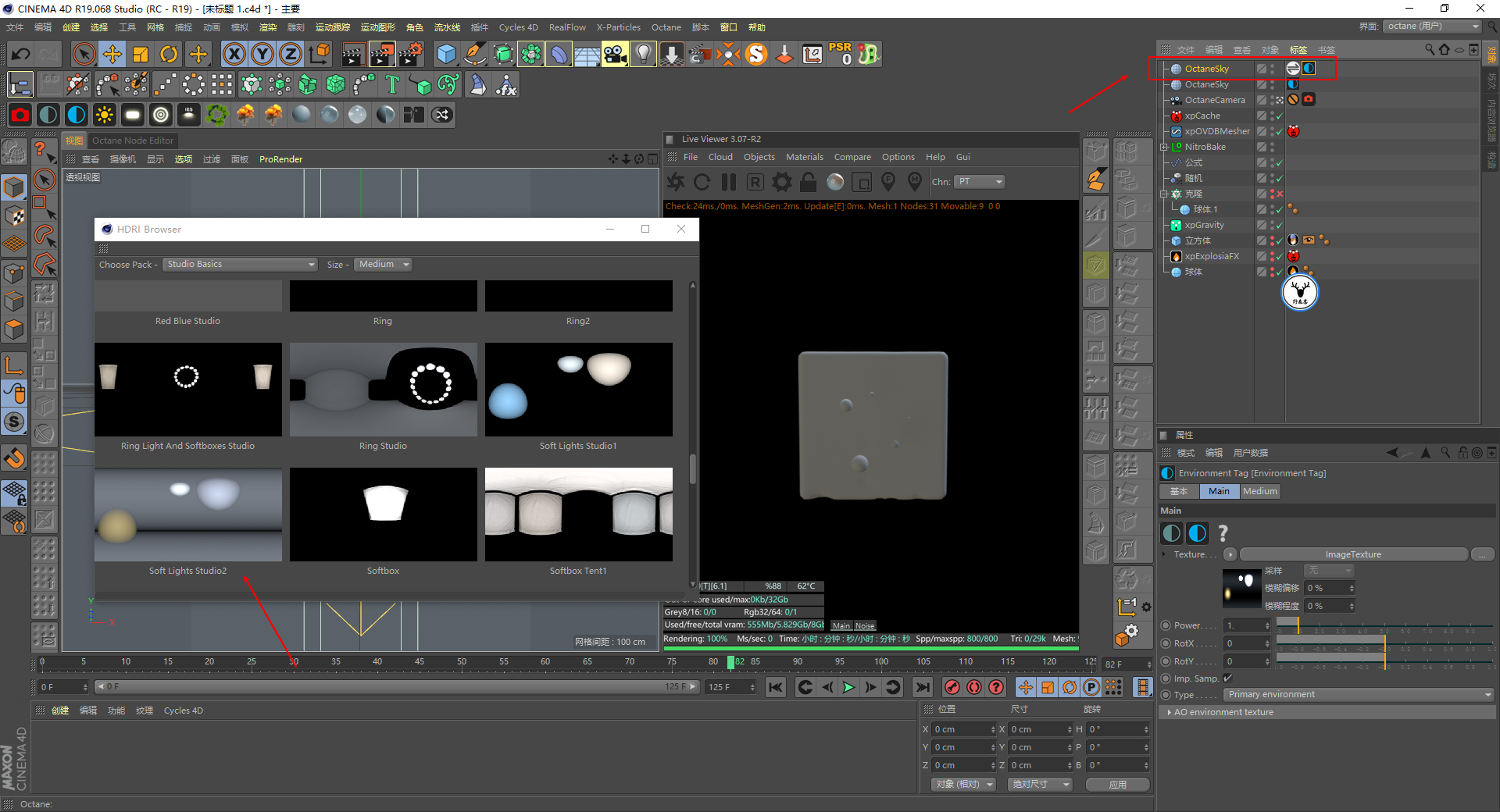

再新建一个HDRI环境光，给一个HDRI贴图，这样就拥有了一个即是黑色背景又有环境照明的场景了：

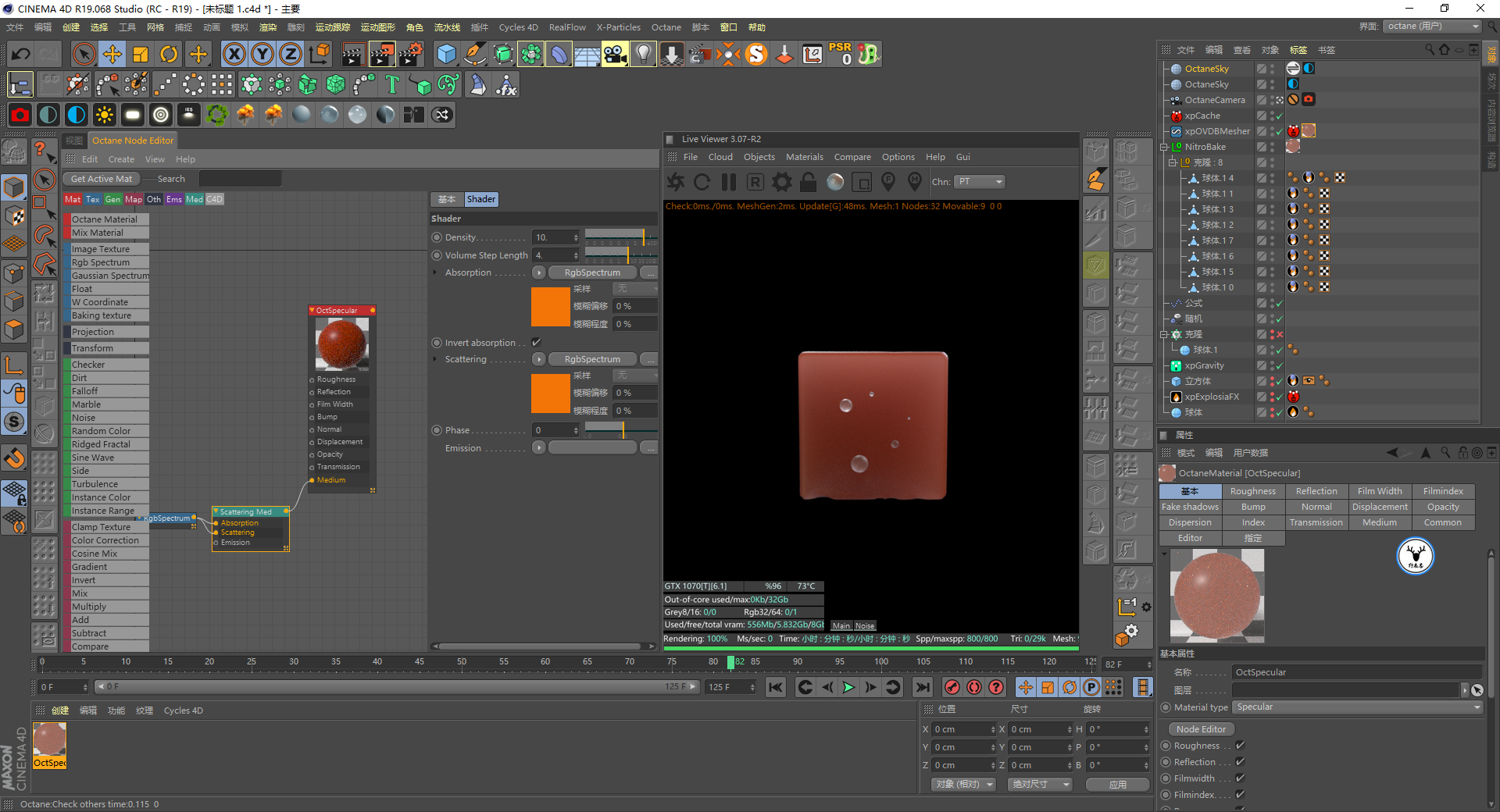

材质方面大家就根据情况来了，我这里是首先做了一个SSS材质，勾选了伪造阴影，然后粗糙给了一些参数：

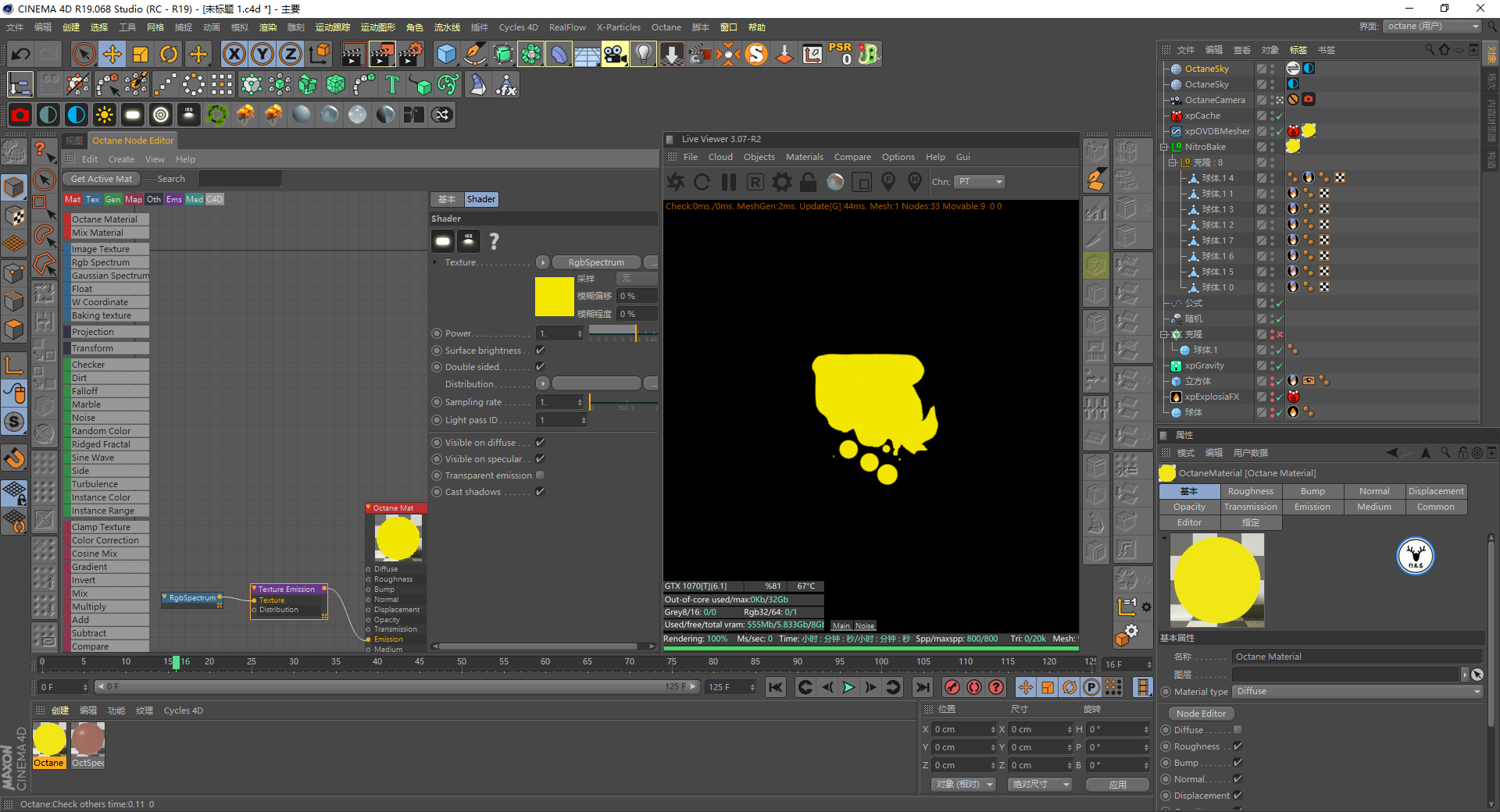

然后是一个黄色的发光材质：

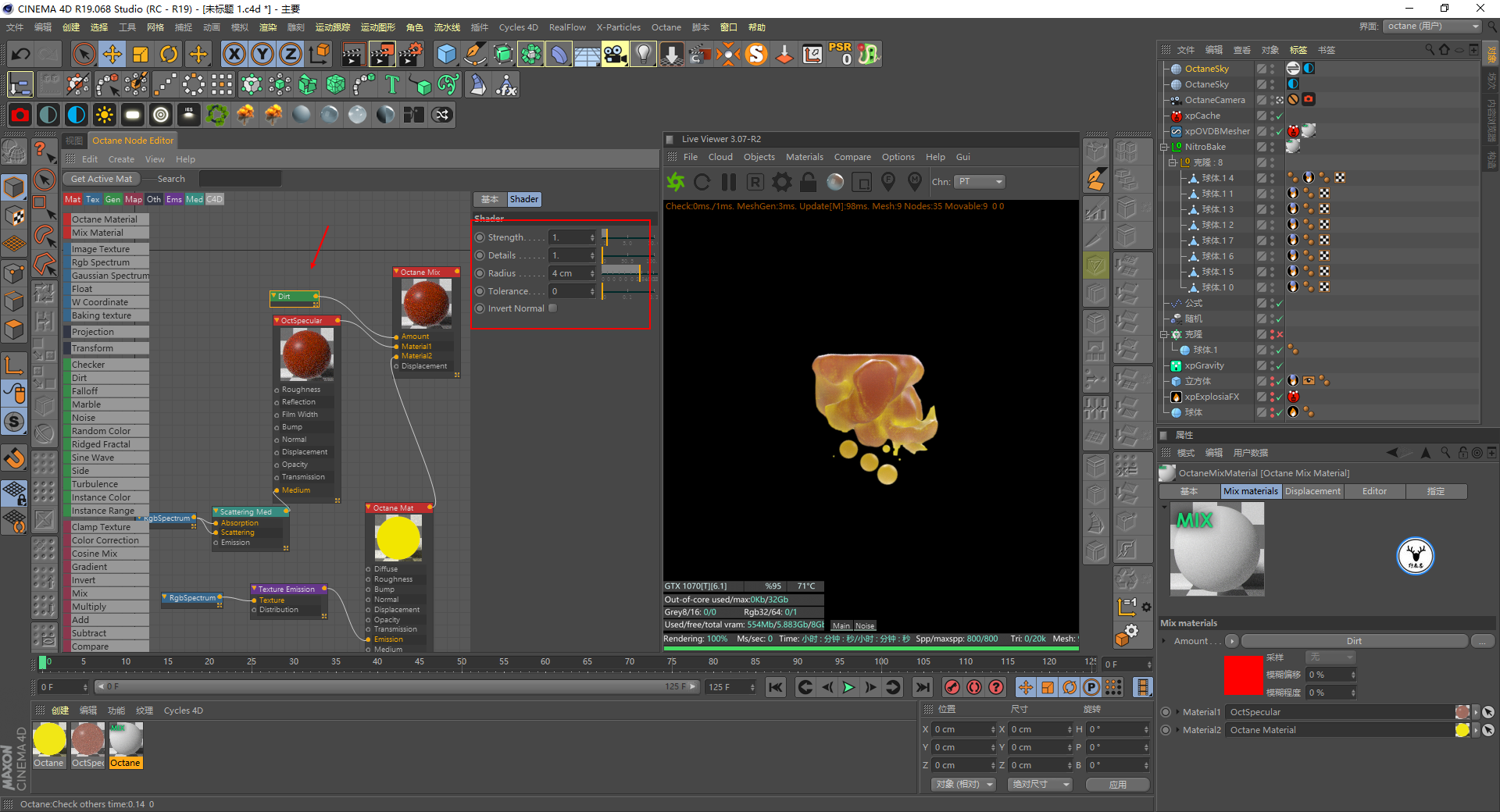

然后再用一个混合材质混合SSS材质和发光材质，用Dirt节点来控制两者的范围：

视情况再补两盏灯吧：

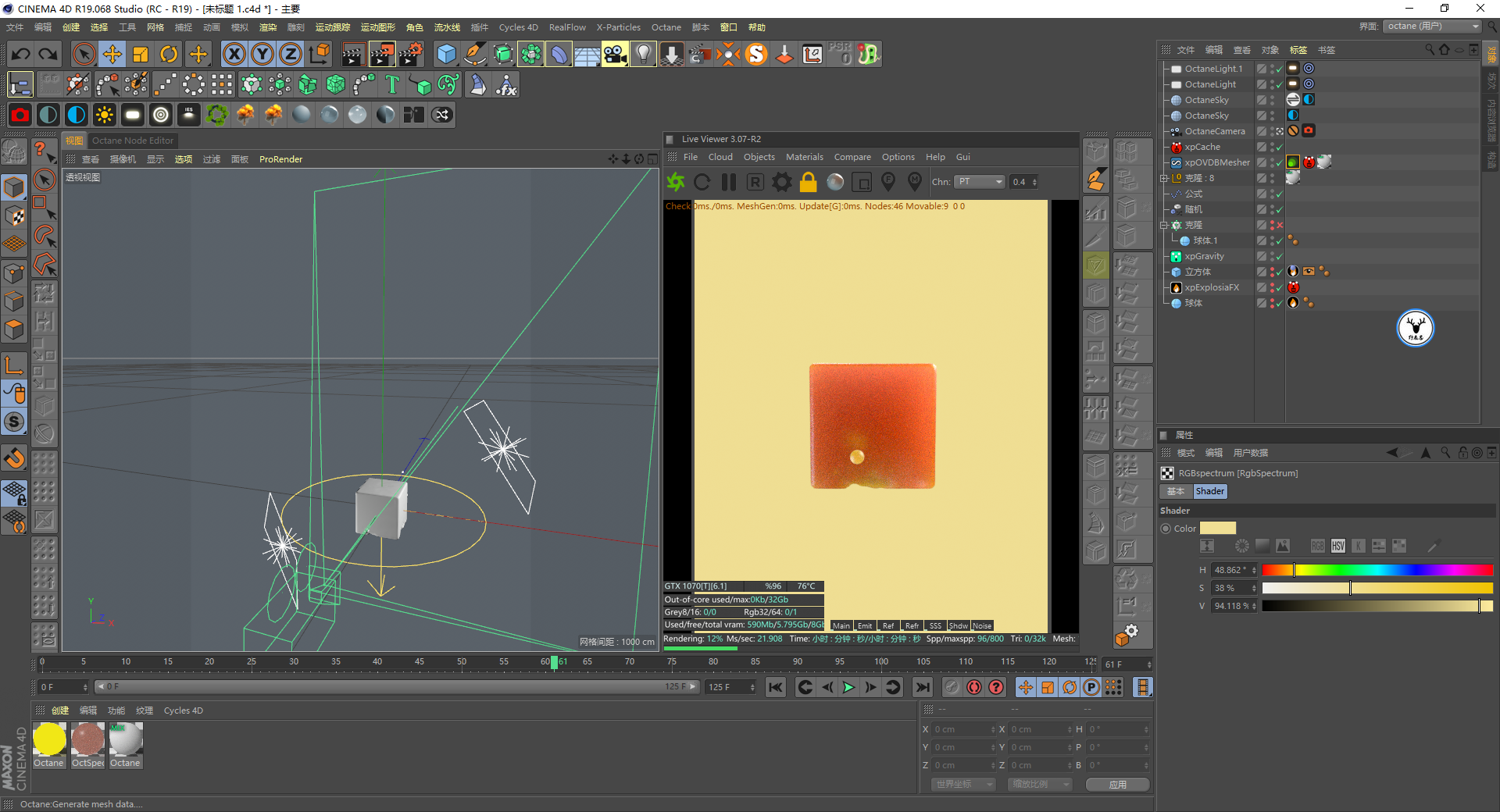

背景色再改改基本就可以渲染出图了：

最后渲染出图看看效果吧：

今天的内容总体来说是很简单的，趁着XP4.0还没过期多玩玩吧，下面是今天的视频版：

源文件估计大家是打不开的了，不过还是分享出来吧，好啦，今天的内容就到这里，想要源文件以及原视频的童鞋后台撩我获取吧！
