点9图-基础讲解

《大纲》

①什么是点9图？

②点9图步骤解析

③输出需要注意什么？

一、什么是点9图？

点九图是Andriod平台的应用软件开发里的一种特殊的图片形式，文件扩展名为（.9.png）

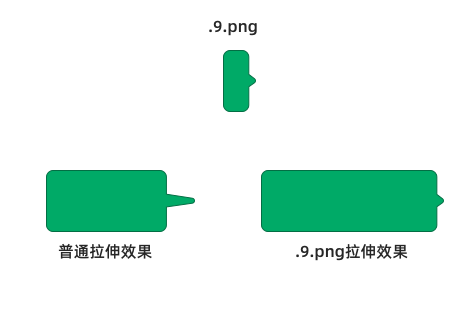

对于设计而言：我们都知道Andriod平台有多种不同的分辨率，很多控件的切图文件在被放大拉伸后，它的边角会模糊失真，使用（.9.png）可以将图片横向和纵向同时进行拉伸（更适用于不规则图形以及阴影效果），提供点九图即可以保证效果图的还原度又可以适配多种不同的分辨率。

对于开发而言：使用点九图技术，可以减少开发工作量（技术实现拉伸）同时又可以减少安装包的大小。

二、点9图步骤解析

a：如何理解（.9.png）？

“9”就是代表9个部分（分别为：4个边角、4条边、以及一个中间区域），其中边角是不被拉伸的，只做横向和纵向的拉伸；png只是图片的一种格式。

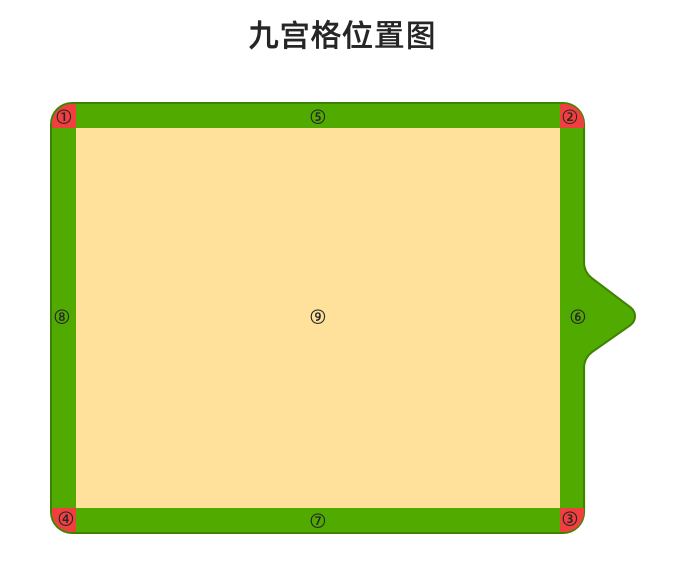

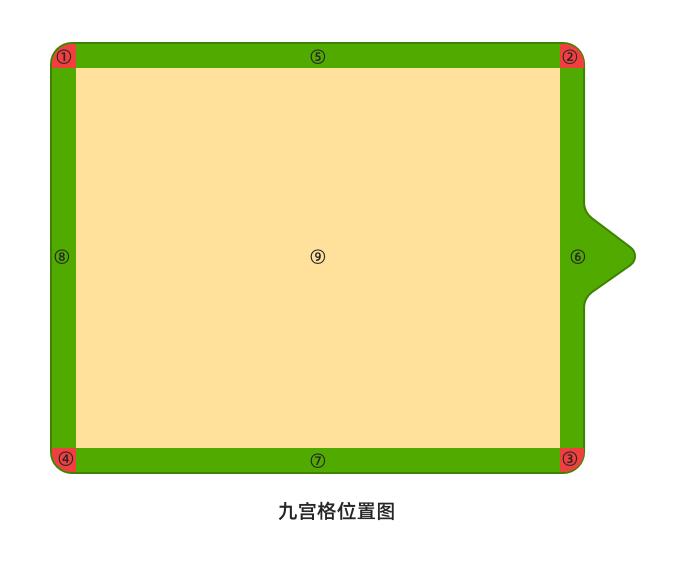

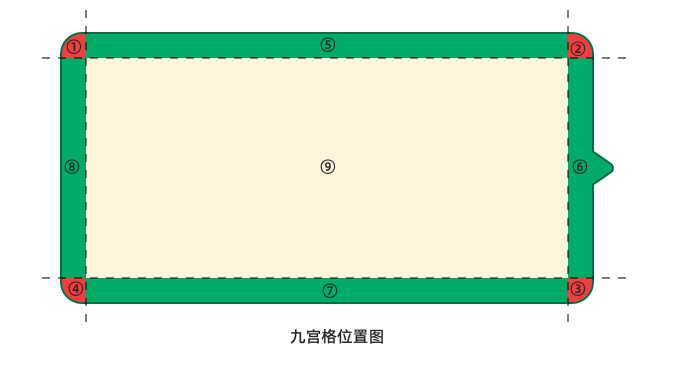

b：9个部分即为九宫格，那些是九宫格？

设计只需要了解位置图即可

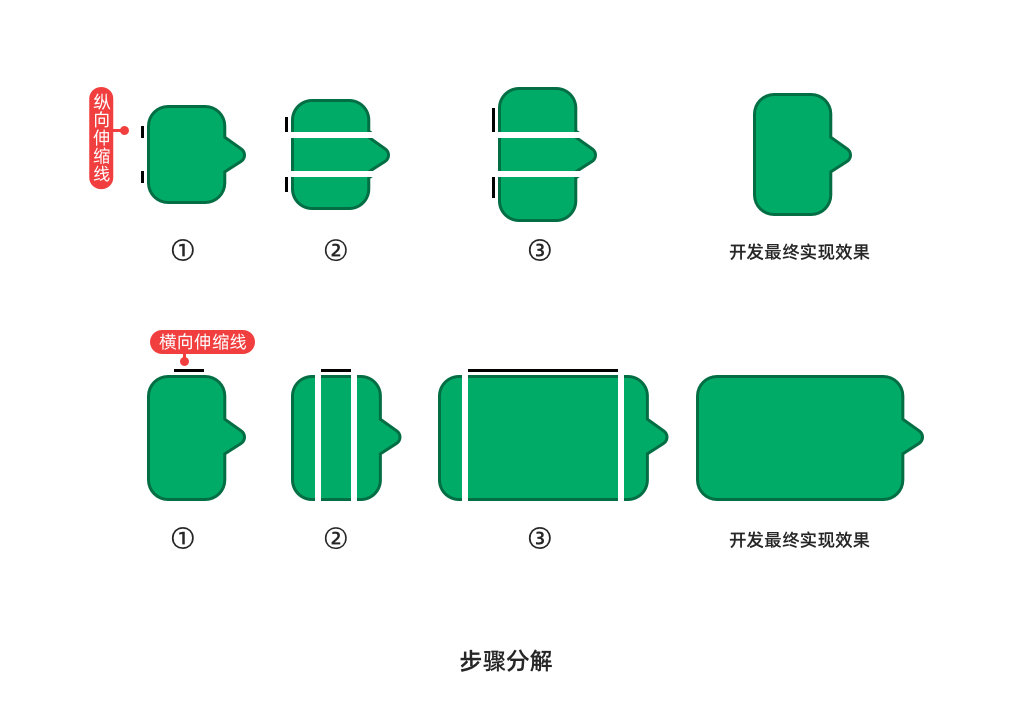

c：拉伸拆解示意图

三、输出需要注意什么？


2、黑线（标识线）必须为#000000
