医疗设计中计算机网络系统详情

（一）概述

  医疗设计中综合布线系统是建筑物或建筑群内的传输网络，既使电话交换系统和数据通信系统及其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接。包括建筑物到外部网络或线路上的连接点与工作区的话音或数据终端之间的所有电缆、光缆及相关联的布线部件（不包括有源设备）。

（二）设计及施工要点

 (1) 一级及以上医院应设置综合布线系统，并符合下列规定：

  对于一级医院的综合布线系统，数据传输主干宜采用光纤，水平线可采用六类及以上的4对对绞电缆。

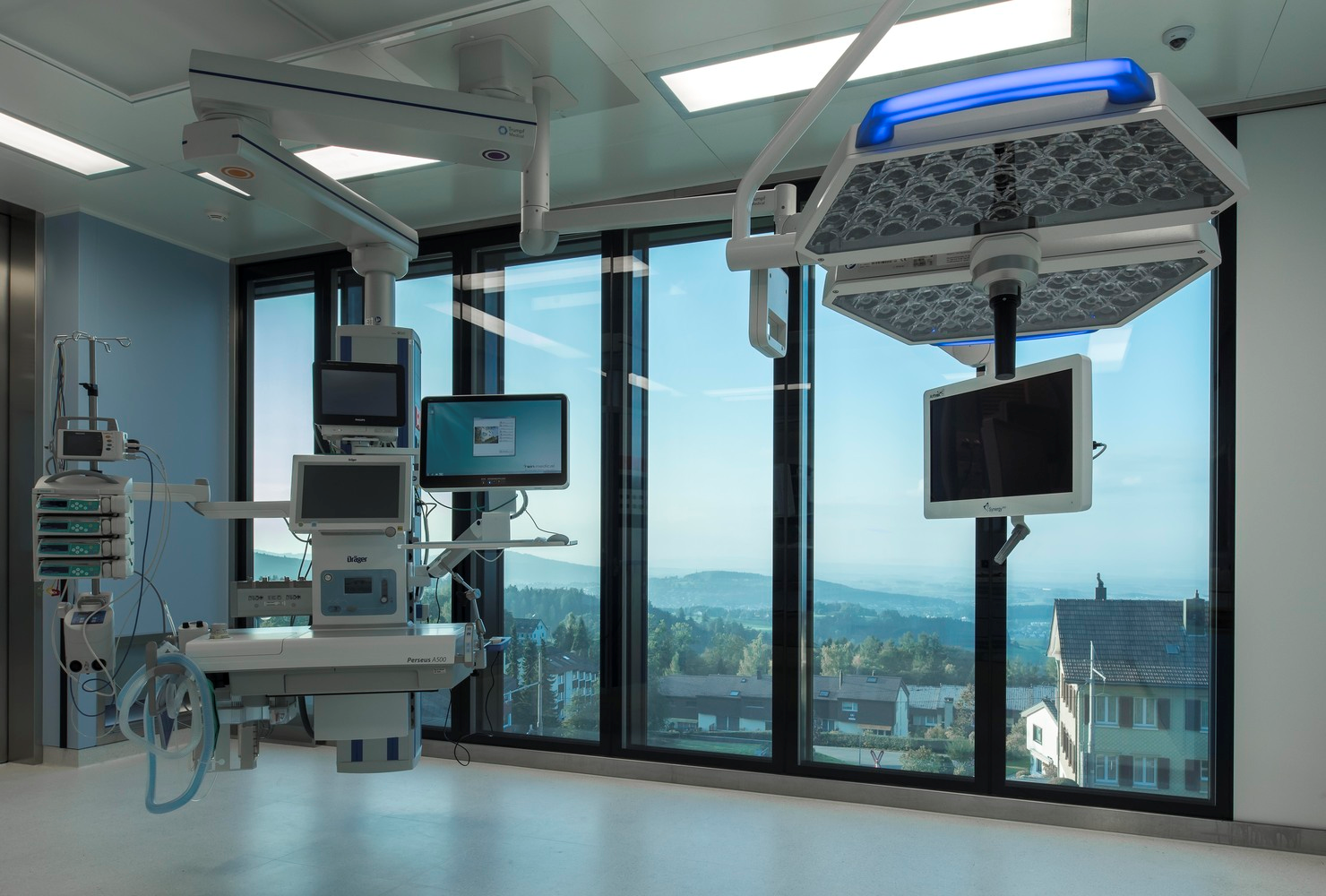

  医疗设计中对于二级及以上医院的综合布线系统，数据传输主干应采用光纤，水平线宜采用六类及以上的4对对绞电缆；手术室、影像科室、示教室等传输信息量较大的场所，宜采用光纤到桌面的布线形式。

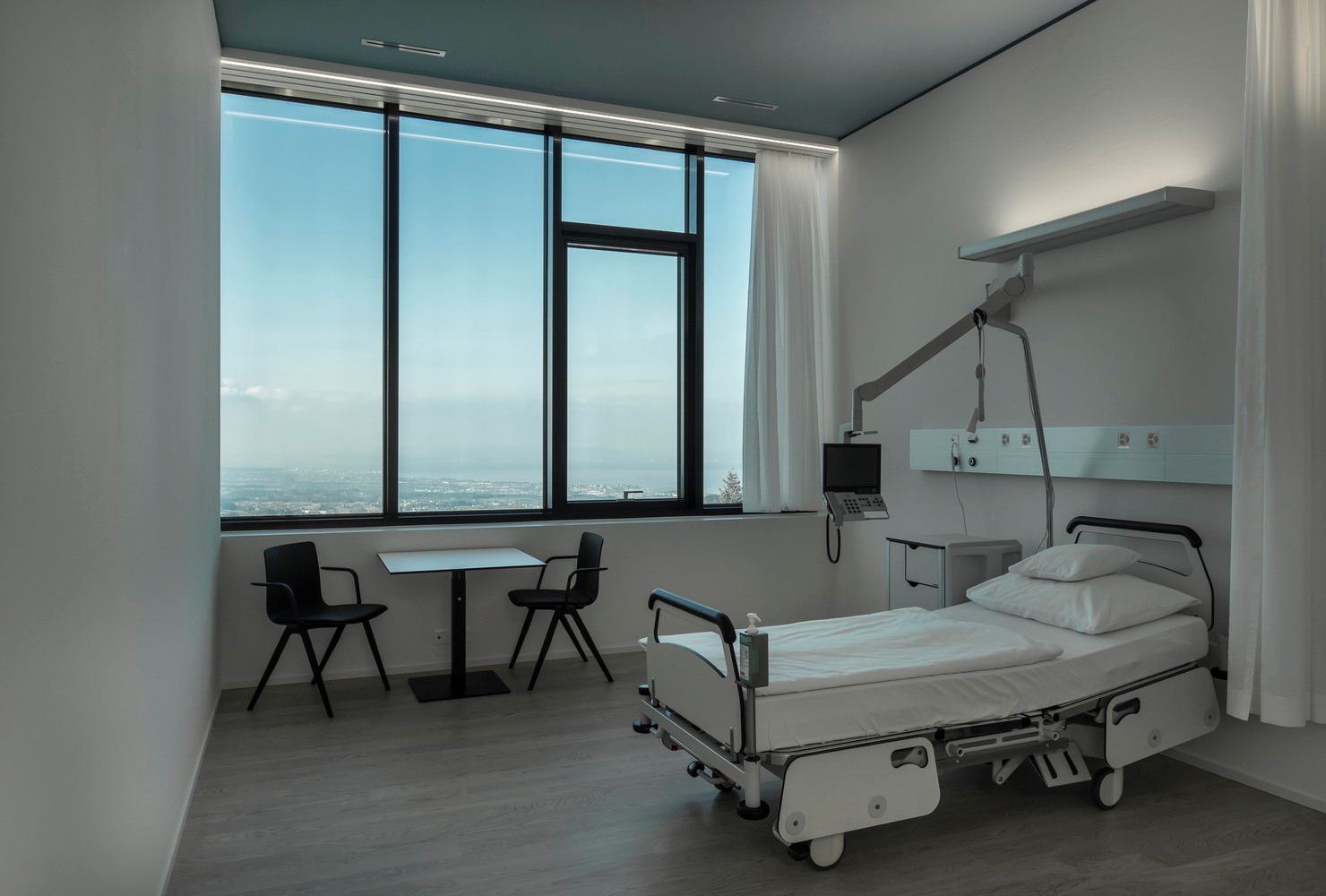

  病房内的信息点宜按床位设置在多功能医用线槽上；信息点的设置应满足使用要求。

  (2) 医疗设计中缆线的弯曲半径应符合下列规定：

  非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；

  2芯或4芯水平光缆的弯曲半径应大于25mm;其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径应至少为光缆外径的10倍。

  (3)综合布线缆线宜单独敷设，与其他弱电系统各子系统缆线间距应符合设计要求。

  (4) 医疗设计中对于有安全保密要求的工程，综合布线缆线与信号线、电力线、接地线的间距应符合相应的保密规定。对于具有安全保密要求的缆线应采取独立的金属管或金属线槽敷设。
