拟3D导览图的设计方法参考

带有3d视角的导视图一般会在视觉上有更强的视觉冲击，所以分享一下自己做这类导览图的经验以供参考。

下面就是设计思路、步骤、以及使用到的一些工具。

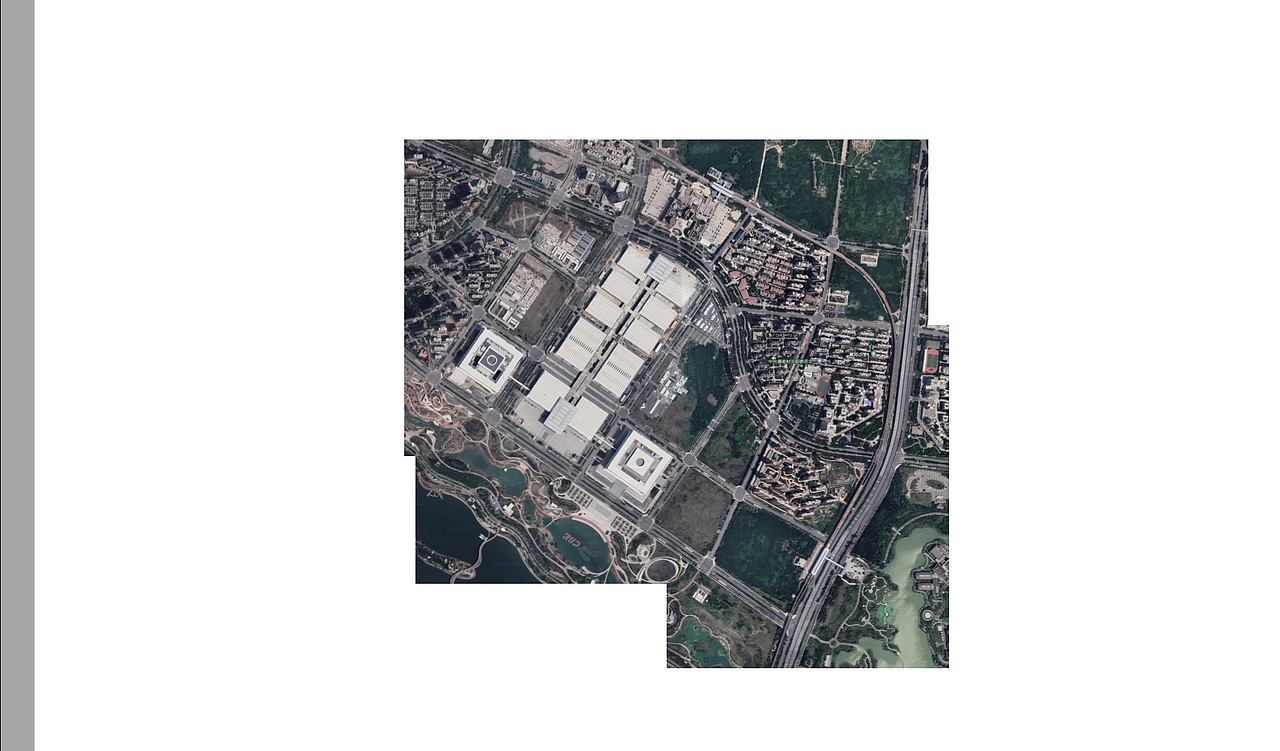

1、先在谷歌地球找到需要绘制的地标，按需要截取绘制区域，在AI、PS中拼接，也可以事先截取好需要角度的图，这里以垂直俯视为主，方便后续平面图绘制。

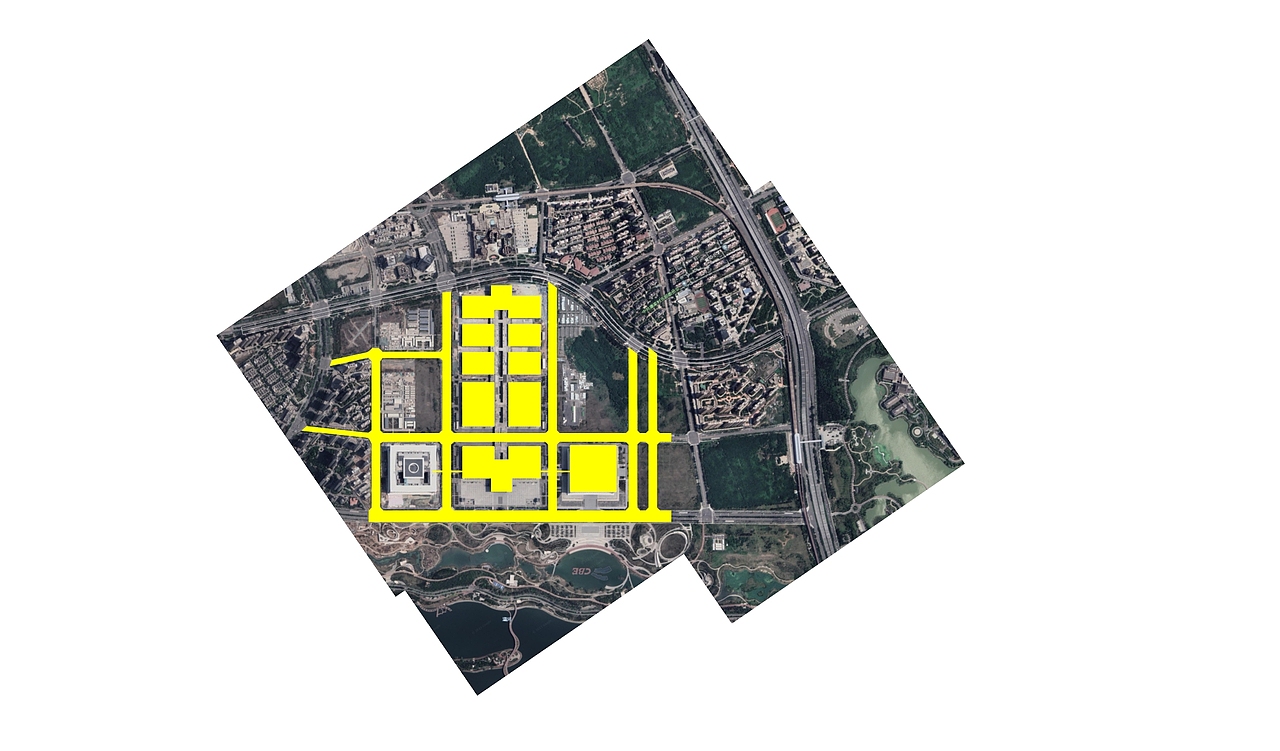

2、将图片按需要角度拉正，画出主干道一级建筑大致主体。

3、绘制除建筑外道路、绿化、功能区域。

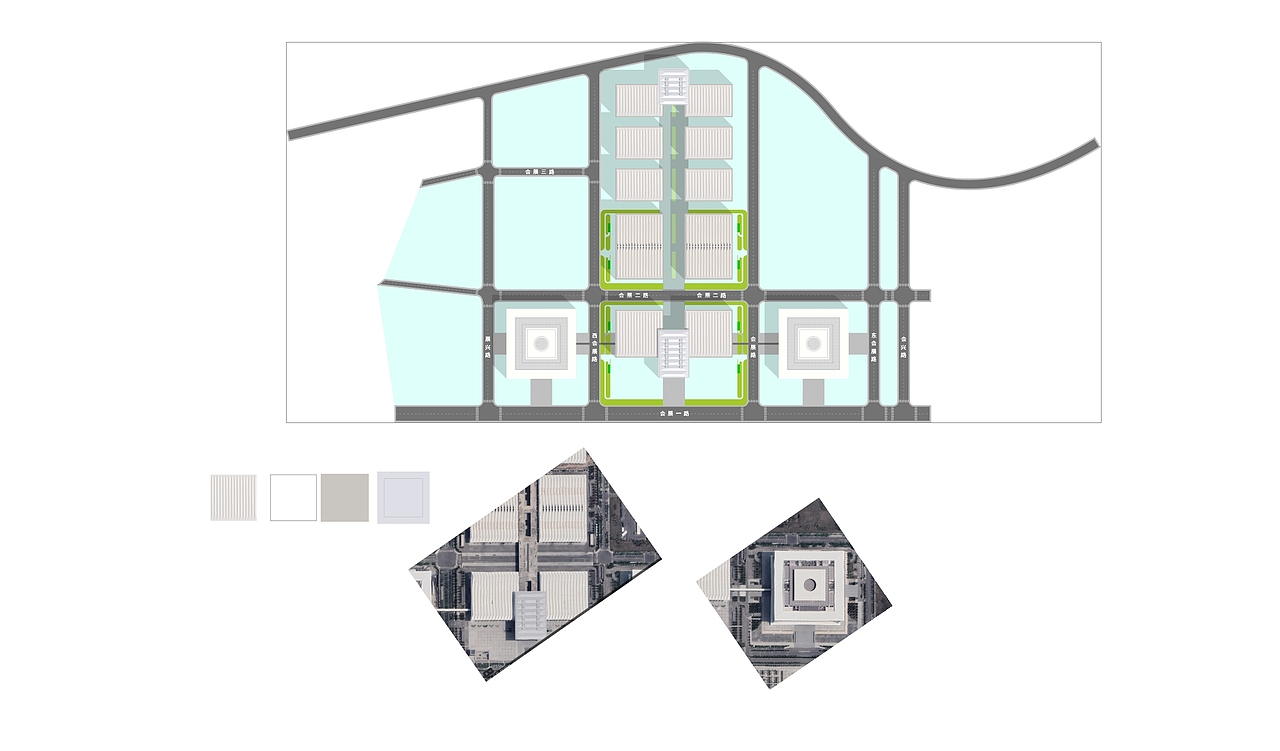

4.绘制建筑顶视图、以及阴影、建筑细节可以参考谷歌地球、抖音航拍等网络素材。

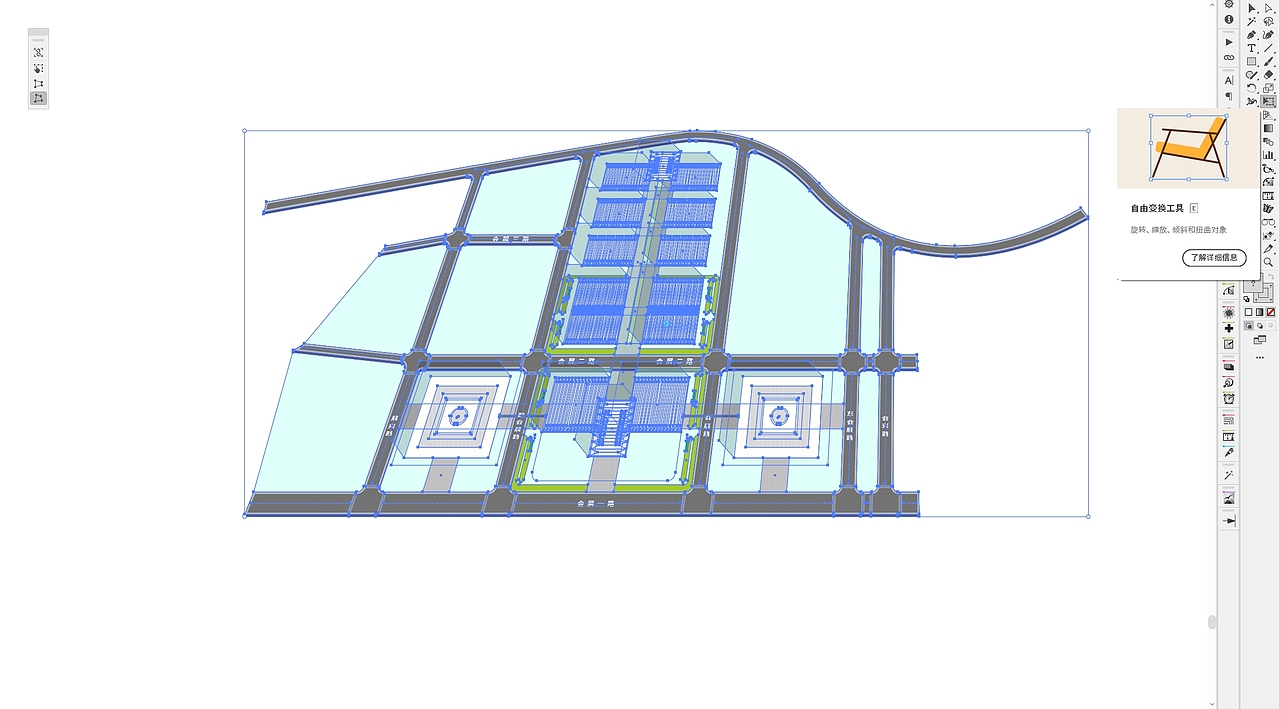

5、使用AI自由变换工具快捷键“E”，左侧功能浮窗选择最后一个，对平面图进行视角调整，调整四个角的锚点，调到需要的视角即可，有部分异形建筑建议在第一步的时候就选好角度，跳过垂直角度平面图绘制，当然也会麻烦些。

6、多找些建筑参考图，绘制建筑厚度以及侧面细节。

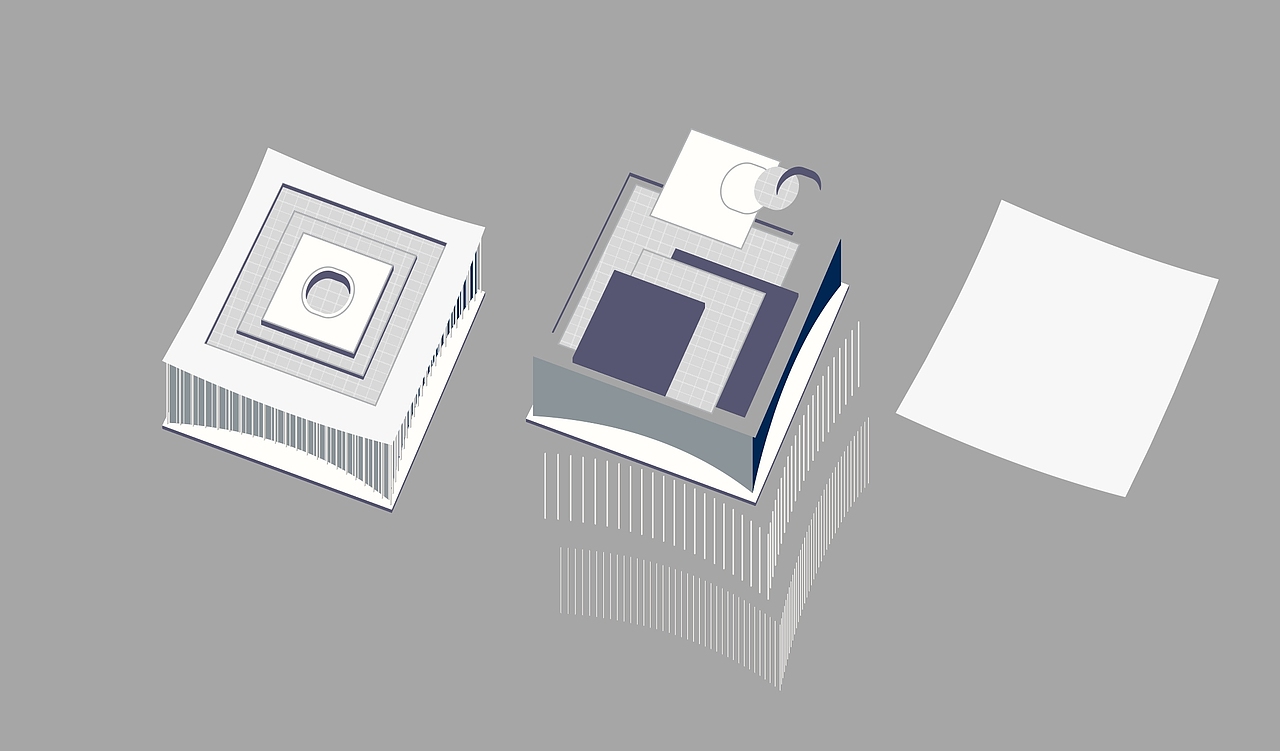

只需要绘制大概细节即可，参考如下，基本都是纯色平面以及带描边的色块为主，一些立体结构比如柱子则需要用到AI顶部菜单“效果”→“3D和材质”→“3D（经典）”→“凸出和斜角（经典）”，在相应的菜单栏中选择适合的角度拉出厚度，此步骤完成后柱子为等宽，如果要上细下粗则需扩展外观（AI顶部菜单栏“对象”→“拓展”）后要按Q框选底部所有锚点，右键选择“变换”→“缩放”，缩放到适合大小。

柱子的排列用到了混合工具，复制一根柱子后放好位置（头尾），混合步骤6，也可以手动排列。

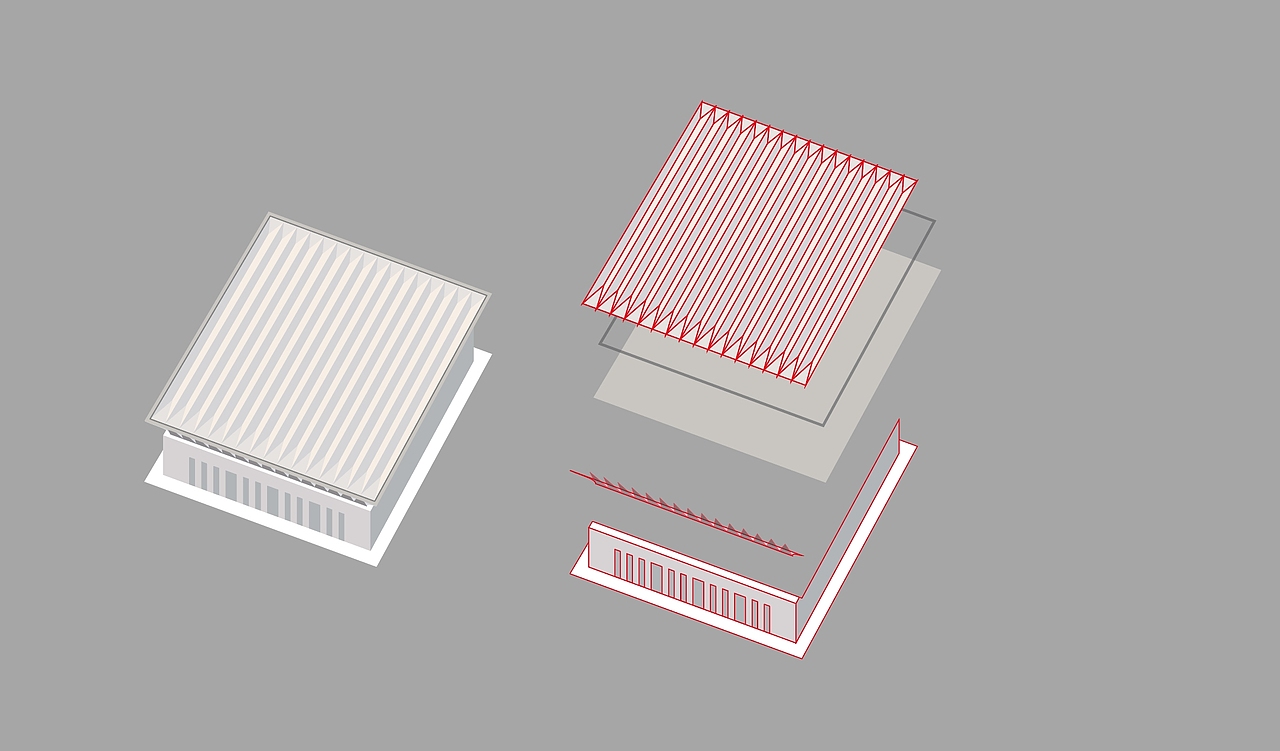

建筑顶部厚度细节使用两块位置错开的相同形状相减得来，也很简单，侧面柱子是线段混合出来的。

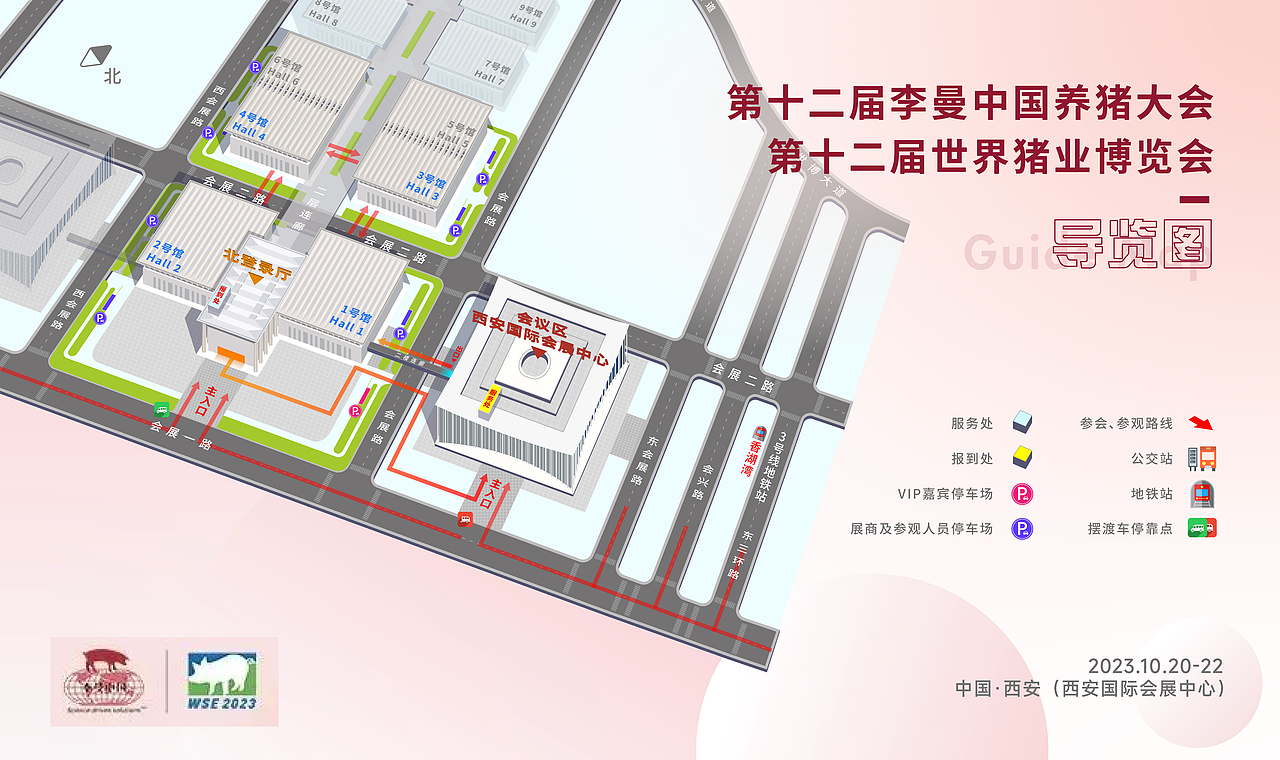

7、依次画好每个建筑，并调整部分建筑遮罩关系，在添加一些颜色、文字、功能区域信息即可完成

试试看吧，你也可以的QAQ
